Виброплита с электродвигателем своими руками: Создаем для уплотнение грунта

Управляющая рукоять и система гашения вибрации

Во время работы, благодаря переднему расположению эксцентрика и возникающих вибрационных колебаний, платформа с установленным на ней двигателем начинает двигаться по поверхности самостоятельно. Но для задания правильного направления движения необходима управляющая рукоять.

По своей конструкции она может иметь одну или две наклонных стойки с поперечной ручкой-перекладиной. В верхней части рукояти рекомендуется установить виброгасящее устройство для того, чтобы во время работы не было передачи колебаний на руки. В качестве защиты можно использовать пружины, саму стойку сделать из двух труб, одна из которых будет входить внутрь другой. Фиксация пружин осуществляется установленными на трубы стальными кольцами.

Если есть финансовая возможность, то вместо самодельной пружинной конструкции можно установить сайлентблоки от легкового автомобиля. Это обеспечит достаточное гашение вибрации, а сама конструкция будет менее шумной.

Возможность реверсного движения

Движения самодельной виброплиты, изготовленной так, как было изложено выше, возможны только в одном направлении. Поэтому, пройдя некоторое расстояние, приходится разворачивать её и только потом передвигаться в обратную сторону. Это уменьшает скорость работы и требует дополнительных физических усилий со стороны оператора.

Еще один чертеж варианта с бензиновым двигателем.

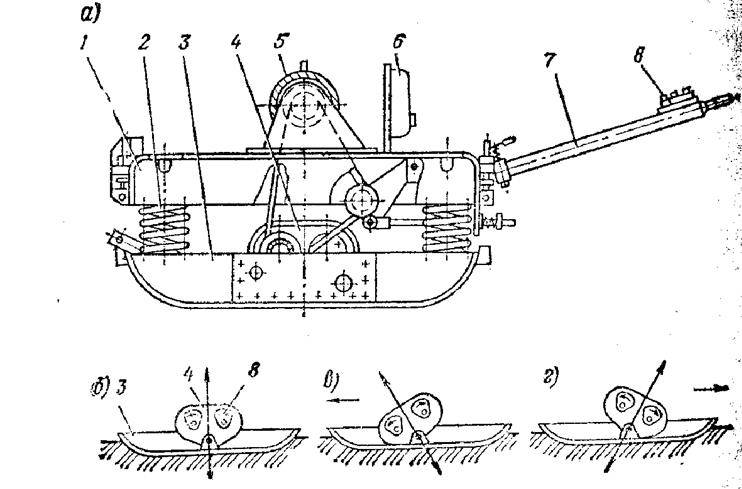

Для того, чтобы обеспечить вибрационной машине возможность реверсного движения, необходимо установить устройство, изменяющее направление вращения двигателя. После его установки и подключения, виброплита сможет передвигаться в двух направлениях.

При достижении края обрабатываемой площади оператор выключает двигатель и запускает его вращение в обратную сторону. Эксцентрик вибратора также станет реверсным и обеспечит машине возвратное движение.

Виды и характеристики виброплит

Основные характеристики виброплит:

тип двигателя и его мощность;
масса;
вибрационное усилие;
размер рабочей поверхности.

По типу двигателя и виду топлива виброплиты делятся на:

бензиновые, работающие на бензине. Применяются для уплотнения в полевых условиях и на открытых участках.
дизельные, работающие на дизельном топливе. Это мощная техника для работ в промышленных масштабах.
электрические, работающие от источника переменного тока. Применяются в подвальных помещениях, в местах с повышенной пожароопасностью и т.д.

Наиболее востребованными являются бензиновые виброплиты. Виброплиты с двигателем внутреннего сгорания обладают высокой мощностью, могут работать автономно, но из-за выделяемых выхлопов такую технику нельзя использовать в помещениях. Недостатком дизельной виброплиты является ее цена, электрической – ограничение длины электрического шнура или невозможность выполнения работ при отсутствии источника питания. Однако, при одинаковых характеристиках, электрическая виброплита будет стоить на порядок дешевле виброплиты с бензиновым или дизельным двигателем, также она более легкая, с низким уровнем шума.

Следует отметить, что бензиновые виброплиты с гидравлическим приводом намного надежнее и долговечнее виброплит с механическим приводом.

По весу виброплиты делятся на:

легкие (до 75 кг);
универсальные (от 75 до 90 кг);
среднетяжелые (от 90 до 140 кг);
тяжелые (от 140 кг).

Эффективность применения виброплиты на 70% зависит от правильности подбора ее веса. Остальные 30% определяет вибрационное усилие, размер поверхности и тип двигателя.

Легкие виброплиты отлично подойдут для мелкого дорожного ремонта и ландшафтных работ, трамбовки мелких грунтов толщиной до 15 см, для укладки тротуарной плитки.

Универсальные виброплиты применяются для ландшафтных работ, ямочного ремонта дорожного покрытия из асфальта, ремонта дорожных покрытий после прокладки инженерных коммуникаций, для трамбовки грунта толщиной до 25 см.

Среднетяжелые и тяжелые виброплиты применяются для трамбовки оснований возводящихся дорог, уплотнения обратной засыпки траншей по периметру фундамента, для ремонта дорожного покрытия из асфальта, трамбовки грунта толщиной от 25 до 60 см.

Вибрационное усилие (ударная сила) – показатель мощности толчков, передаваемых от вибратора к плите. Чем больше этот показатель, тем более плотные материалы она сможет утрамбовать. К примеру, для утрамбовки асфальта рекомендуется приобретать модели с вибрационным усилием примерно в 15 кН, а для укладки тротуарной плитки хватит и модели с ударной силой в 10 кН.

Мощность двигателя определяет возможность двигаться по вязкой поверхности, находящейся под уклоном. В процессе работы виброплита сама тянет себя вперед, если показатель мощности низкий, плита будет утопать в грунте и зарываться на подъемах. Т.е. чем больше мощность двигателя виброплиты, тем лучше она будет справляться со своей задачей и тем меньшее усилие приложит для этого оператор.

По способу перемещения виброплиты делятся на:

прямоходные (или нереверсивные), в которых перемещение осуществляется только в одном направлении – вперед;
реверсивные – могут двигаться как вперед, так и назад.

Основное преимущество реверсивной виброплиты в том, что она имеет задний ход, и нет надобности ее разворачивать. Такое удобство уменьшает время выполнения работ и физические затраты на них. Реверсивные модели незаменимы при выполнении работ для трамбовки в труднопроходимых местах, на ограниченной площади, в траншеях, котлованах, фундаментах малоэтажных зданий, там где невозможно развернуться.

Глубина уплотнения (воздействия на материал) для виброплиты колеблется в среднем от 15 до 40 см. Хотя многие производители и указывают точную глубину уплотнения для своих виброплит, доверять этому параметру не стоит. Он сильно зависит не только от конкретной модели, но и от условий работы, а также от материала, который вы собираетесь утрамбовать. При подборе виброплиты для разных видов работ лучше ориентироваться на ее вес и ударную силу.

Производительность виброплиты – это площадь обрабатываемого пространства в единицу времени, она может составлять от 100 до 900 кв.м в час.

Общая характеристика вибраторов

К дополнительным показателям при выборе агрегатов относятся:

Площадь рабочей поверхности.
Вибрационное усилие.
Мощность мотора и вид потребляемого топлива.

Площадь рабочей поверхности – данная характеристика определяет давление вашей плиты на одну единицу поверхности обрабатываемого грунта. У поверхности с малой площадью эта величина будет меньше. Данный параметр не должен превышать показатель 0,3. Наиболее высокую характеристику показывают модели с чугунной основой, у основ, изготовленных из других материалов данная цифра меньше. Вибрационное усилие – показатель мощности вибрации механизма основания. Для плотных покрытий и грунтов эта характеристика должна быть максимально высокой. Так как при слабых толчках твердый грунт не утрамбуется до необходимой плотности.

По виду применяемого топлива двигатели бывают бензиновые, электрические и дизельные. Виброплита с использованием бензинового мотора среди специалистов является самой востребованной и удобной. Агрегат с бензиновым двигателем имеет более низкую цену, если сравнивать с дизельным агрегатом, а работает он в любых погодных и производственных условиях.

Виброплита с электрическим приводом имеет меньшую стоимость, чем дизельная или бензиновая, при этом производительность и мощность у нее на том же уровне. Недостаток состоит в том, что не везде есть доступ к электрической сети.

Агрегат с дизельным приводом самый дорогой, но вот топливо для него дешевле, по сравнению с бензиновым агрегатом. Недостаток данного вида привода заключается в высоком уровне шума.

Мощность привода определяет возможность виброплиты двигаться под уклоном и по вязкой поверхности. Чем выше эта характеристика, тем легче агрегат двигается по поверхности. Мощный двигатель сам идет вперед и не требует от работника дополнительных усилий. При низком показателе мощности плита зароется в грунт, особенно это почувствуется при работе под уклоном. Исключением являются модели из первого типа по весу, в которых вес плиты и мощность двигателя соответствуют друг другу.

Виброплита своими руками — это не так сложно, как может показаться на первый взгляд

По многочисленным просьбам, публикую процесс изготовления виброплиты своими руками.

Виброплита своими руками

Необходимость в данном девайсе возникла при обустройстве дорожек из тротуарной плитки на приусадебном участке.

В 2010 году я не нашел где взять виброплиту в аренду в своем городе, а покупать для укладки 100 квадратных метров тротуарной плитки было накладно, поэтому и решил сделать своими силами.

Видео как работает виброплита сделанная своими руками.

Подробнная информация про —>> Вибратор однофазный площадочный ИВ-99Е (220В)

Металлическое основание для виброплиты

За металлом для площадки отправился на металлобазу. Купил листовой металл толщиной 8мм и размером 80см на 45см. Площадка обошлась примерно в 800 руб. (точно не помню)

Подробнная информация про —>>Листовой металл

С двух сторон сделал надрез в металле болгаркой на расстоянии 10 см от края на глубину около 5 мм и с помощью молотка загнул градусов на 20-30, чтобы виброплита не закапывалась в трамбуемый материал.

Надрез болгаркой в основании виброплитыЗагиб основания плошадки виброплиты

Потом взял электросварку и заварил место надреза, чтобы зафиксировать положение торцов виброплиты.

Сварка надрезанного металла основания виброплиты

Сварщик из меня никудышный, но главное держится! Кстати все попытки согнуть металл без надрезов не увенчались успехом, поэтому лучше сразу брать в руки болгарку и надрезать.

Сварной шов на вибраторе

После этого отрезал два швеллера для крепления вибратора к плите.

Швеллер для крепления вибратора к плитеПривариваем швеллер к основанию виброплиты

Вот на этом этапе неумение качественно сваривать, не много подпортило проект. Пока я один за другим тратил электроды на получение качественного сварного шва, площадку от нагрева немного выгнуло по диагонали. Т.е. если сейчас поставить виброплиту на ровную поверхность, два диагональных угла приподняты примерно на 2-5 мм. Я думаю этого можно было избежать если был бы опыт в сварке, или предложите свои варианты. Может нужно было приваривать швеллера не поперек, а вдоль? Может быть.

Сверлим отверстия в швеллерах под болты для крепления вибратора

Далее фотографии сделанные спустя 2 года работы самодельной виброплитой.

Вибратор прикручен болтами М10.

Прикручиваем вибратор болтами М10 к основаниюПрикручиваем вибратор болтами М10 к основанию

Самое интересное, это эксперименты с креплением ручки к виброплите. Процесс подбора конструкции был долгим, затратным и не всегда успешным. Расскажу только о том варианте на котором остановился.

На авторынке приобрел по 100 рублей две подушки двигателя от ВАЗ 2101 (от копейки), дешевле не нашел .:)

Они достаточно крепкие, чтобы справляться с вибрацией от двигателя, и не много гасят ее. Но только с ними ручку не удержишь, вернее суставы на руках рассыпятся. Поэтому поиск продолжался. В сетевом магазине «Крепмаркет» я нашел что нужно. Две очень мягкие и эластичные подушки, через которые и закрепил ручку к виброплите.

Крепление ручки к виброплитеКрепление подушки двигателя к виброплитеКрепление подушки двигателя к виброплите

Плита получилась достаточно тяжелая (относительно конечно) примерно 60-70 кг. И таскать ее на себе тяжко, поэтому я отрезал от трубы два кольца, приварил их сваркой к основанию самодельной виброплиты и вставляю в них два простецких пластиковых колеса на болтах, купленных в каком-то магазине, торгующем всевозможными тележками. И теперь процесс транспортировки виброплиты стал значительно легче.

Виброплита своими руками — испытай свои возможности

Отрезок трубы для вставки колесОтрезок трубы для вставки колес

Ручку сделал из полой трубы длинной 120 см.

Виброплита своими руками

Теперь про эксплуатацию виброплиты, сделанной своими руками.

Бюджет проекта составил около 10 000 руб. Рассчитывал меньше, но…

Во время работы для еще большего гашения вибрации на ручке помогает петля из любой крепкой веревки и если держаться именно за нее, а не за металлическую ручку, то вибрация практически не чувствуется.

Трамбует эта виброплита увлажненный песок примерно сантиметров на 10 в глубину, щебень тоже трамбует, но по ощущениям виброплите не хватает веса чтобы хорошо его трамбовать.

В принципе для дорожек в саду нормальный вариант, а для фундаментных работ, асфальтных и т.д. — слабовато и легковато.

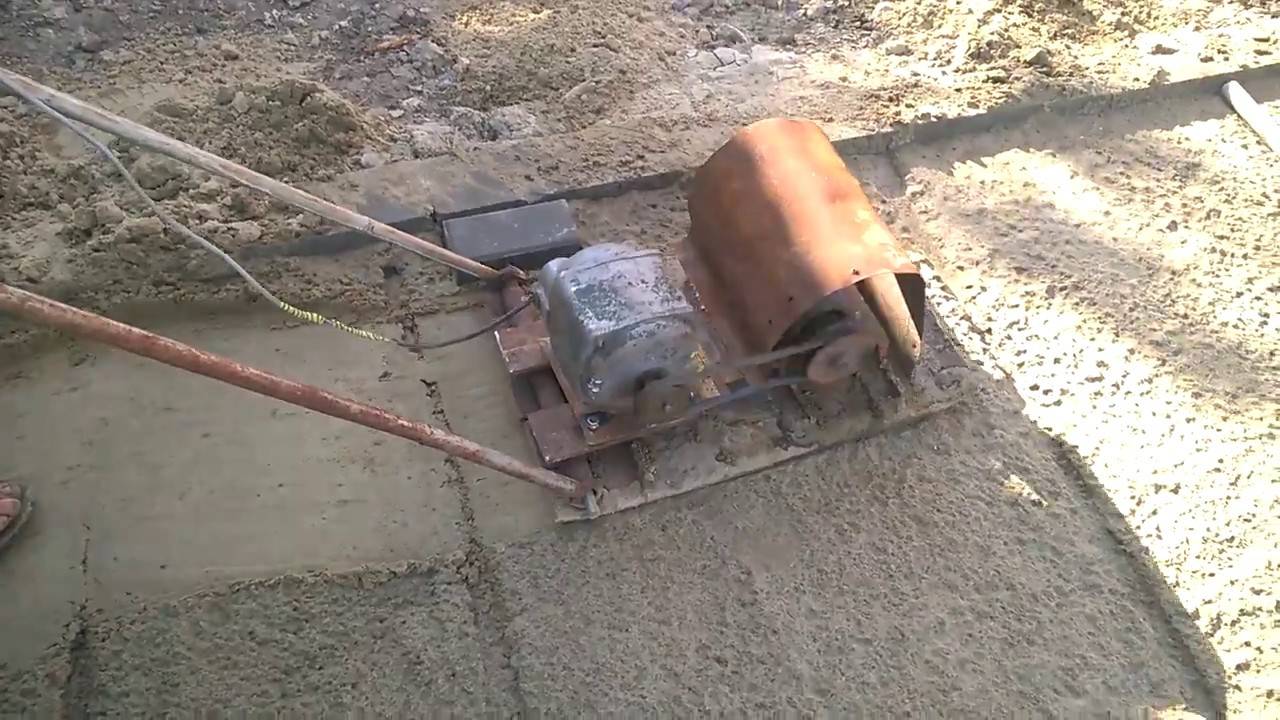

Виброплита с электрическим двигателем своими руками

Чтобы собрать виброплиту с электродвигателем своими руками, необходимо подготовить следующие запчасти и детали:

Любой подходящий электродвигатель, рассчитанный на 220 Вольт.
Фирменный вибратор.
Кусок листового металла и два швеллера.
Тонкая труба примерно полтора метра в длину.
Пластиковые колеса (достаточно двух штук).
Болты размерами на М10 и на М12, а также эластичные подкладки, вырезанные из резинового коврика.

Рабочая площадка плиты изготавливается на основе куска листового металла, размер которого – 45 на 80 мм, а толщина – 8 мм. Болты на М12 необходимы для фиксации на раме электромотора. Когда все детали готовы – можно приступит к сборке. Последовательность операций, выполняемых согласно подготовленному ранее чертежу, выглядит так:

Сначала на листовой заготовке примерно в 100 мм от каждого края посредством болгарки делаются два надреза глубиной около 5 мм.
Затем, воспользовавшись молотком, нужно выгнуть края металлического листа по линии надреза ориентировочно на 25 градусов.
Впоследствии эти места завариваются, что позволяет упрочить положение торцов импровизированной плиты.
После этого берется фирменный площадочный вибратор и фиксируется на двух швеллерах болтами подходящего размера (они подгоняются так, чтобы не выступать за срез поверхности).
Получившаяся сборная конструкция приваривается затем к плите.

На заключительном этапе поверх вибратора монтируется электродвигатель, который фиксируется на раме с помощью болтов. На ней же крепятся ручки агрегата, изготовленные из заготовки трубы (при монтаже их необходимо проложить эластичными прокладками).

При помощи виброплиты утрамбовываются различные поверхности

Изготовление самодельной виброплиты

Любая виброплита не может работать без двигателя. Для мелкой работы на даче и приусадебном участке подойдет обычный площадочный вибратор мощностью 220 В.

В идеале же должен использоваться двигатель ИВ-98: он прекрасно справляется со средней нагрузкой, имеет регулируемую оператором силу вибрации и может работать несколько часов подряд.

Его стоимость начинается от 7000 рублей. Но всегда есть возможность снять старый двигатель с неиспользуемых систем.

Для того чтобы создать основание, подойдет металлический лист, который можно приобрести в любой компании, торгующей металлопрокатом.

Толщина листа должна быть не менее 8 мм, а его длина и ширина – не превышать 80 и 45 см соответственно.

Поверхность основания виброплиты должна быть ровная, весом не менее 50 кг.

Также потребуется металлическая пластина, которая будет играть роль подошвы. Ее закрепляют на рабочее основание с нижней стороны.

Не стоит брать слишком толстую подошву, – 5 мм вполне достаточно.

Виброплита не должна зарываться в трамбуемый грунт, поэтому края нужно отогнуть. Для этого с помощью болгарки за 10 см от края делаются срезы глубиной не более 5 мм.

Отгибаются края молотком, во внутреннюю сторону примерно на 25-30 градусов. Для упрочнения конструкции места срезов укрепляются сварочным аппаратом.

Теперь двигатель прикрепляют к основанию. Для этого производят разметку поверхности рабочей плиты, подбирая подходящие места для крепления болтов.

Отверстия просверливаются, в них выполняется резьба и вкручиваются шпильки. Устанавливаются швеллера. И только тогда, при помощи уровня, устанавливается двигатель.

Для перемещения и регулирования положения самодельной виброплиты нужна ручка. Ее закрепляют на основу рабочей плиты с помощью двух приваренных болтов. Ручку надевают на болты и укрепляют гайками.

Чтобы погасить вибрацию ручки от работающего аппарата, используют обычные сайлентблоки для автомобиля.

Для качественной трамбовки грунта на основу привариваются две трубки. К одной из них над плитой прикрепляется бак с водой, а к другой присоединяется шланг, выходящий к подошве. Это позволяет смачивать подошву перед началом трамбовочного процесса.

Однако нужно следить, чтобы вода не проливалась на двигатель, иначе может произойти замыкание.

Самодельная виброплита готова. С ее помощью можно уплотнять грунт на глубину до 10 см и работать без перерыва до трех часов.

Назначение виброплит

Применяется подобный механизм для трамбования рассыпчатых участков земли и стройматериалов, а также незастывших поверхностей из асфальта и бетона. Особенно эффективен он на небольших территориях и тротуарах, а также там, куда недоступен въезд тяжёлой техники.

Применение этого приспособления значительно облегчит ручной труд в приусадебном или дачном ландшафтном строительстве. Произвести уплотнение грунта на садовой дорожке или небольшой автомобильной стоянке возле дома легче всего механизированным способом.

Функционирует это устройство за счёт колебаний, возникающих при вращении маховика, закреплённого на эксцентриках:

Смещённым балластом через привод создаваемая вибрация передаётся на железное основание — подошву.
Чем она тяжелее, тем сильнее колебательный процесс и плотнее трамбовка.
Похожее устройство имеют виброплощадки на заводах по изготовлению железобетонных изделий и виброгалтовки для очистки различных предметов от заусенцев, окалины и прочих дефектов.

Самостоятельное изготовление

Конструктивно виброплита представляет собой простое устройство, которое легко изготовить своими руками. Так и поступают многие умельцы, поскольку для выполнения разовых работ покупать магазинный дорогой агрегат нецелесообразно. Для таких целей понадобится минимум материалов и умений.

Площадочный вибратор

Самый простой, но затратный способ, как сделать самому виброплиту – приобрести площадочный вибратор. В таком случае не придется монтировать эксцентрик, и сборка агрегата сводится к изготовлению плиты и креплению к ней вибратора. Выбирать желательно двигатель 220 V, так как трехфазное питание имеется не на каждом участке.

Если есть возможность использовать старый электродвигатель, снятый с другого агрегата, то дополнительно к нему на плиту монтируется эксцентрик. Если решено собрать бензиновый вибратор, то подойдет обычный одноцилиндровый двухтактный двигатель.

Одноцилиндровый двухтактный двигательСтальной лист для платформы

Следующий элемент виброплощадки – тяжелая металлическая платформа– главная рабочая часть агрегата. Для изготовления своими руками лучше брать толстый стальной лист (8-10 мм). Сталь, в отличие от чугуна, хорошо поддается обработке и не подвержена сколам. Толщина материала обеспечит прочность плиты и достаточную массу, до 60 кг. Стандартный размер платформы – в пределах 80 × 45 см. Такая площадь подходит для большинства работ и обеспечивает хорошую мобильность и производительность агрегата. Глубина трамбовки, которую дает такой самодельный инструмент, составляет 15-20 см, что достаточно для работ в условиях дачи.

Чтобы сделать виброплиту, дополнительно для сборки нужно подготовить такие детали:

Два коротких швеллера, которые привариваются к площадке. К ним впоследствии крепится двигатель.
Эксцентрик (если предусмотрена такая конструкция).
Крепежные болты с гайками.
Полая труба для изготовления ручки. Она изгибается буквой «П». Высота ручки – 1-1,2 м.
Эластичные резиновые подушки, через которые крепятся ручки и двигатель.
Для удобства транспортировки вибрационной плиты предусматривается крепление под съемную ось, сделанную из трубы, с колесиками от старой тележки.

Все работы выполняются с использованием базовых слесарных инструментов (молотка, тисков), болгарки, сварочного аппарата.

Порядок сборки

Сборку выполняют не по точным чертежам, а реализуют принципиальную схему с поправкой на имеющиеся материалы и возможности.

Последовательность сборки:

Подготовка плиты. После того как отрезана прямоугольная площадка, подгибают ее передний и задний край. Данный этап предотвратит зарывание плиты в грунт во время работы. От каждого края на расстоянии 10 см отмечают линию. По ней делают неглубокий надпил при помощи болгарки. Данный надпил позволит ровно подогнуть лист. Загибают края на 30 градусов молотком. Затем сварочным швом закрепляют пропил и фиксируют загибы.
После этого можно крепить к плите посадочное место для электродвигателя. Для этого к металлической площадке приваривают два швеллера с выполненными заранее крепежными отверстиями для двигателя, эксцентрика (если нужно) ручки. При этом сварку необходимо выполнять максимально качественно.

Лист с загнутыми кромками и приваренными швеллерами

После того как крепежное место приварено, к нему прикручивают электродвигатель, эксцентрик. Эксцентрик крепится без подкладок, а для бензинового или обычного электродвигателя можно изготовить отдельную площадку, которая крепится к швеллерам через эластичные прокладки. Можно предусмотреть вариант непосредственного крепления двигателя к швеллеру, но через прокладки. Так уменьшится вибрационная нагрузка на мотор, а если приподнять его над плитой, получится дополнительно оградить его от попадания камней, пыли и воды при увлажнении основания. Ручку тоже крепят через резиновые прокладки, чтобы при работе уменьшить передачу вибрации на руки.

Принципиальная схема виброплощадки с эксцентриком

Сборка конструкции с виброплощадкой заканчивается выставлением эксцентрика. Для этого снимают крышку и устанавливают дебаланс (груз) в нужное положение в соответствии со шкалой.

После сборки бензиновой трамбовки выполняют опытную настройку эксцентрика, выставив дебаланс так, чтобы амплитуда и вынуждающая колебания сила были оптимальными.

Один из вариантов конструкции самодельной виброплиты:

Чтобы инструмент прослужил долго, нужно содержать его в чистоте, не допускать перегревания мотора. В бензиновом моторе следует постоянно контролировать уровень масла, загрязнение воздушных фильтров, чистоту свеч.

Средняя оценка

оценок более 0

Поделиться ссылкой

Преимущества самоделки

Стоимость устройства, изготовленного самостоятельно, гораздо ниже, чем у готового оборудования. По внешнему виду оно напоминает мотоблок с вибромоторчиком. Качество и долговечность обеспечиваются простотой конструкции. Эффективность такого вибратора не ниже, чем у покупного, а бывает и выше.

Достоинства самодельной виброплиты:

Полное соответствие условиям работы, для которых она изготовлена, позволяет качественно выполнять назначенные функции.
Хозяин выбирает сам, какую сделать виброплиту: с электродвигателем или ДВС.
О собственной безопасности тоже каждый беспокоится самостоятельно. Поэтому все нужные системы защиты будут предусмотрены и установлены.
Наличие собственного устройства позволит выбирать время и место работы по своим обстоятельствам.

Полезные дополнения при выборе виброплиты

Кроме основных характеристик существуют необходимые дополнения к механизмам, которые облегчают применение виброплиты. Одно из таких дополнений – наличие складной ручки и колес для транспортировки. В применении и управлении данные функции не нужны, но при транспортировке агрегата значительно помогают. Хорошим функциональным дополнением является система орошения, с помощью которой легко выполняется уплотнение агрегатом асфальта. Если производить уплотнение асфальта без системы орошения, то вибротрамбовка прилипнет к поверхности асфальта.

Наличие в комплекте кожуха для муфты и ремня продлит срок эксплуатации вашего агрегата. Кожух необходим для защиты механизма от попадания кусочков грунта или утрамбованной поверхности во время работы.

Возможность движения вибротрамбовкой задним ходом. Это дополнение значительно ускорит и облегчит работу агрегатом в труднодоступных и негабаритных участках.

Инструкция: виброплита и критерии ее выбора

Самым важным параметром, по которому выбирают виброплиту, является ее вес. В данном вопросе существует четкая классификация, которую следует изучить внимательно и подробно:

Для работ по обустройству ландшафта, прокладки дорожек из мелких грунтов толщиной до 15 см, для укладки тротуарной плитки, комплектации тротуаров демпфирующими ковриками из полиуретана целесообразно использовать легкие модели весом до 75 кг.
Для ландшафтных работ, ямочного ремонта дорожного покрытия из асфальта, ремонта дорожных покрытий после прокладки инженерных коммуникаций, для работ по слою грунта не более 25 см используется виброплита, купить которую рекомендуют с весом от 75 до 90 кг.
Для трамбовки оснований возводящихся дорог, уплотнения обратной засыпки траншей по периметру фундамента, для ремонта дорожного покрытия из асфальта, работ по грунту с толщиной слоя от 25 до 60 см используют виброплиты среднетяжелые – от 90 до 140 кг, или тяжелые – от 140 кг. Для выполнения работ по уплотнению асфальта вес подбирается в диапазоне, не превышающем 100 кг.

Следующий критерий выбора – вибрационное усилие. Данный параметр определяет степень уплотнения покрытия. Если выбор стоит между двумя плитами с одинаковым весом, а в приоритете стоит наиболее высокая плотность укладки разрабатываемой поверхности, то свой выбор следует остановить на той, которая имеет более высокий показатель вибрационного усилия. У моделей из группы легких механизмов данный показатель не превышает 10 кН, они не пригодны для асфальтирования. Для укладки тротуарной плитки оптимально подходят модели с весом от 75 до 90 кг и вибрационным усилием 18-20 кН. Если данные показатели будут выше, виброплита не уложит плитку, а втопчет ее в грунт больше необходимого или даже сломает.

О размере рабочей поверхности уже было сказано выше – чем меньше этот показатель, тем большее уплотнение дает механизм. Выбирая среди моделей с одинаковыми показателями мощности двигателя, вибрационного усилия и веса, целесообразно остановить свой выбор на той машине, которая имеет меньший размер рабочей поверхности.

Следующий критерий выбора – разновидность двигателя по типу потребляемого бензина. Модели с разными источниками питания имеют одни и те же показатели в остальных критериях, потому на вид выполняемых работ тип топлива не влияет. Но каждый из трех типов двигателей имеет свои преимущества и недостатки:

Виброплиты с бензиновым двигателем считаются наиболее удобным и выгодным вариантом. Сам механизм имеет сравнительно невысокую цену, при этом бензиновый двигатель демонстрирует высокий показатель мощности и низкий уровень шума. Цена на эти модели сравнительно низка, при этом работают они в любых условиях, так как не требуют наличия постоянного источника электрического питания.
Устройства с дизельными двигателями не получили такой популярности, как бензиновые. При постоянной работе с виброплитой владелец экономит на топливе, но вот начальная цена самого механизма значительно выше, чем модели с бензиновым мотором. Выгодность данной покупки можно определить индивидуально, в расчете на объем предполагаемых работ. Еще один существенный недостаток дизельных виброплит – высокий уровень шума во время работы.
Электрические виброплиты имеют узкую область применения, так как она определяется длиной электрического шнура. Стоит отказаться от приобретения такого типа устройства, если предполагаются работы вне зоны доступа к электрическим сетям. Существенный плюс данных моделей – сравнительно низкая цена. Имея совершенно одинаковые показатели, виброплита с бензиновым или дизельным двигателем стоит на порядок дороже, чем электрическая.

Последний критерий, по которому делают выбор – реверсивные машины или имеющие прямой ход. Реверсивная виброплита обладает задним ходом, в этом ее значительное преимущество перед моделями с прямым ходом, которые необходимо часто разворачивать. Такое неудобство увеличивает время выполнения работ и физические затраты на них. Реверсивные модели незаменимы при выполнении работ на плоскостях с небольшой площадью – траншеи, котлованы, фундаменты малоэтажных зданий.

Как создать виброплиту. Пошаговая инструкция

Необходимо произвести манипуляции с двигателем. Если двигатель электрический, то необходимо снять с него крышку. Так, вы сможете регулировать обороты двигателя для дальнейших действий. Лучше всего использовать двигатель, который работает от 220 В.
С двух сторон симметрично необходимо сделать обрезы на металлическом листе. Надрезы делают болгаркой. Глубина их должна составлять не менее 5 мм, а глубина не более 10 см от края.
С помощью молотка необходимо сделать небольшие загибы по краю надрезов. Это надо сделать, для того чтобы машина при работе не закапывалась в песок. В таком положении места надрезов надо заварить сварочным аппаратом. Чтобы создать фиксацию торцевой части. Стоит помнить что если надрезы не сделать, то загнуть края до нужного угла будет невозможно.
При помощи нескольких шевлеров вибратор необходимо прикрепить к плите. При этом их надо правильно подогнать. Следует следить за тем чтобы поверхности ровно прилегали друг к другу и края не выступали. Затем по краям надо провести сварочным аппаратам для закрепления. Шевлеры приварить стоит с особой тщательностью, при поперечном положении сварки. Делают это на расстоянии 10 см друг от друга. Необходимо также учитывать центр плиты и расположение крепежных отверстий на самом двигателе.
Затем необходимо прикрепить вибратор уже болтами. Обычно это делают крепежами М10 или М12. Чтобы знать где вкручивать болты измерьте расстояние между крепёжными отверстиями на двигателе и соответственно проделайте отверстия на шевлерав, закрепите болтами. Самодельная виброплита готова.
Можно приступать к изготовлению ручки виброплиты. Возьмите отрезок трубы, который будет удобно располагаться в руке, из него можно сделать ручку. Её прикрепите к основанию при помощи эластичных подушечек. А также можно использовать сайлентблоки. Обязательно создайте то, что будет гасить вибрацию при работе двигателя, иначе ручка будет выскакивать у вас из рук.
Для транспортировки плиты и более удобного использования также необходимо прикрепить колесики к верхней части плиты. Для этого возьмите подходящий по размеру обрезок трубы и приварите его к основанию виброплиты. На края трубы закрепите сварочным аппаратом кольца соответствующего диаметра вашим колесикам. После этого закрепите колесики внутри приваренных колец, так чтобы при необходимости их можно было демонтировать.
В передней части самодельной виброплиты нелишним будет установить специальную ёмкость с водой. Проведите шланг, который будет надежно крепиться. При установке необходимо тщательно следить чтобы вода не могла никаким образом попасть на полость работающего двигателя.

https://youtube.com/watch?v=f5aH4Xo2d6c

Самодельная виброплита

Заводские установки для трамбовки стоят немало. Поэтому некоторые мастера предпочитают изготовить виброуплотнитель самостоятельно. Этот процесс потребует навыков владения сваркой и наличия небольшого набора инструментов.

Преимущества самоделки

Полное соответствие условиям работы, для которых она изготовлена, позволяет качественно выполнять назначенные функции.
Хозяин выбирает сам, какую сделать виброплиту: с электродвигателем или ДВС.
О собственной безопасности тоже каждый беспокоится самостоятельно. Поэтому все нужные системы защиты будут предусмотрены и установлены.
Наличие собственного устройства позволит выбирать время и место работы по своим обстоятельствам.

Выбор тягового устройства

В первую очередь необходимо решить вопрос, какой вид топлива предпочесть. Это может быть изготовленная своими руками виброплита на 220 В, однако её использование будет ограничено. Дизельный мотор слишком шумный и тяжёлый, поэтому предпочтительнее остановиться на бензиновом двигателе. Такой привод позволит производить уплотнение земли, песка, насыпных строительных материалов, плитки и асфальтных покрытий.

Для обеспечения приемлемого качества уплотнения подойдёт одно — или двухцилиндровый двигатель. На рынке их немало. В более дорогой категории наибольшей популярностью пользуются модели от Honda и Kipor, а также дешёвые Lifan, DDE и Champion.

Материалы и приспособления

Все, что нужно для постройки виброплиты с бензиновым двигателем, обычно имеется рядом или недорого приобретается на рынке. Материалы, которые предполагается использовать:

Бензиновый мотор.
Металлический лист размером 0, 80 на 0, 45 метра и толщиной 8— 0 миллиметров.
Два куска швеллера.
4 болта на 12.
Трубка для рукоятки — подбирается по размеру ладони.
Амортизаторы от автомобильного мотора.
2 колеса.

В крайнем случае имеется такая услуга, как прокат инструментов. Аренда необходимого оборудования обойдётся недорого. Приспособления, нужные для работы:

Аппарат для сварки и электроды.
УШМ и диски к ней.
Сверловочное приспособление (дрель или станок).
Молоток или небольшая кувалда.
Линейка, мел или чертилка, рулетка.
Защитные средства: маска сварщика, очки, перчатки.

Изготовление вибростола

В первую очередь изготавливается рабочая площадка. Края листового металла необходимо загнуть на 30 40 градусов относительно земли. Для этого поверхность пластины нужно надпилить в 10 сантиметрах от края, глубиной не более половины её толщины. Затем согнуть по линии надреза молотком. Швы на местах сгибов необходимо обварить для жёсткой фиксации. Такая конструкция подошвы позволит будущей виброплите скользить по поверхности, а не зарываться в неё.

Наиболее ответственный момент — приваривание швеллеров к подошве. Их нужно вымерять точно по размеру плиты и приварить, ориентируясь на центр — так, чтобы между ними было 70— 00 миллиметров. Чтобы плиту не повело, перегревать свариваемый материал не следует. Для крепления необходимо разметить швеллер по крепёжу мотора. Его можно просто приложить к полозьям из швеллера и нанести точки мелом или маркером. Можно также замерить эти расстояния рулеткой. После просверливания отверстия двигатель ставится на место и крепится болтами.

На последнем этапе изготавливается ручка, которая крепится к основанию через смягчающие пружины и колёса для удобства перемещения.

Как сделать виброплиту с электродвигателем своими руками для уплотнения грунта самодельно? Обзор и размеры
