Варианты подшивки карнизов крыши + фото

Типы свесов

Конструктивно, свесы делятся всего на две основные разновидности: карнизные и фронтонные.

Карнизные свесы

Нижняя горизонтальная часть скатов крыши и называется карнизным свесом. Он играет ключевую роль в вентиляции кровли. Дело в том, что через него поступает воздух, который либо проходит через чердак, как у крыш чердачного типа, либо через кровельный пирог, как у крыш мансардного типа, и далее уходит через конёк. Поэтому нельзя наглухо заколотить свес, ведь в таком случае не будет проходить воздух.

Грамотно сделанная подшивка должна обеспечивать достаточную вентиляцию подкровельного пространства Источник interistroy.ru

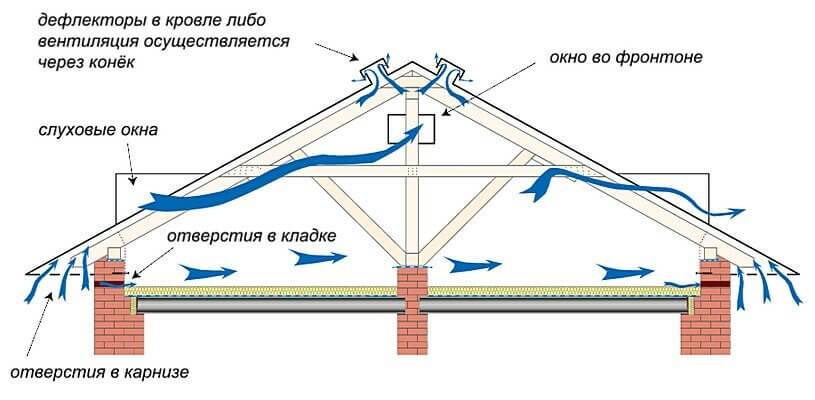

Существует несколько способов, как сделать вентиляцию кровли. Во-первых, можно оставить щель между стеной и подшивочным материалом. Она не должна быть слишком большой, около полутора сантиметров. Во-вторых, использование листовых материалов при подшивке свесов даёт возможность применять готовые вентиляционные решётки. В-третьих, если свес подшивается досками, мы можем просто сделать щели между ними. Но в том случае, когда кровля, например, на основе битума, стоит увеличить площадь вентиляционных отверстий, по сравнению с, например, глиняной черепицей, так как первая вообще не пропускает воздух. А также стоит закрыть все отверстия сетками, чтобы предотвратить загрязнение кровли или чердака.

Фронтонный свесы

Боковая часть свеса крыши – это фронтонный свес. В списке его функций не значится вентиляция, зато главная его задача заключается в надёжной защите всего кровельного пирога. В противном же случае систематическое попадание влаги сведёт к нулю все старания вашего утеплителя, который находится в кровельном пироге, и в помещении станет заметно холоднее. Когда дело подходит к фронтальным свесам, самая главная цель – герметичность.

Фронтонный свес выглядит более объемным Источник pallazzo.su

Подшивка карниза своими руками

Этот элемент конструкции здания может быть выполнен несколькими способами:

Подшивка по стропиле

Такой способ чаще всего применяется на крышах с небольшим уклоном. Работы выполняются в таком порядке:

1. Выровнять концов стропил. Эту операцию нужно выполнять перед настилкой полиэтиленовой плёнки. Нужно натянуть шнур между крайними концами стропильных ног таким образом, чтобы под него попадали все оконцовки. Расстояние до стены определяется по самому короткому выступу. Необходимо проверить, чтобы расстояние до стен на крайних стропилах было одинаковым.

2. Рассчитать кратность количества досок на подшивку, чтобы их было целое число, отрегулировать положение шнура по этому показателю.
3. Обрезать концы стропил вертикально.

Указанная последовательность используется при установке досок параллельно стене. Если подшивка производится перпендикулярно, короткими обрезками, нужно предварительно закрепить опорные планки. Их устанавливают на стропилах в месте примыкания к стенам и по концам ног. Крепление планок подшивки производится саморезами.

По окончании выравнивания можно продолжать кровельные работы, а подшивку завершить уже после установки финишного покрытия.

Перед тем как сделать подшивку по стропилам, их концы нужно обязательно выровнять

Видео: как правильно торцевать стропила

https://youtube.com/watch?v=zmOdemx_UU4

Подшивка свеса по коробу

Такой способ замыкания подкровельного пространства применяется при крутых скатах крыши. Для этого производятся следующие операции:

1. Концы стропил торцуются по шнуру, как описано выше.

2. Для формирования каркаса коробчатой формы к стропильным ногам крепятся планки из бруска 50х50 миллиметров перпендикулярно стене. Второй брусок устанавливается вертикально по стене между первым и стропилом.

3. Подшивка производится досками или другими материалами с размещением их вдоль стены.

4. Крепление выполняется саморезами.

Видео: металлическая подшивка свесов по коробу

https://youtube.com/watch?v=lMMO7m648T0

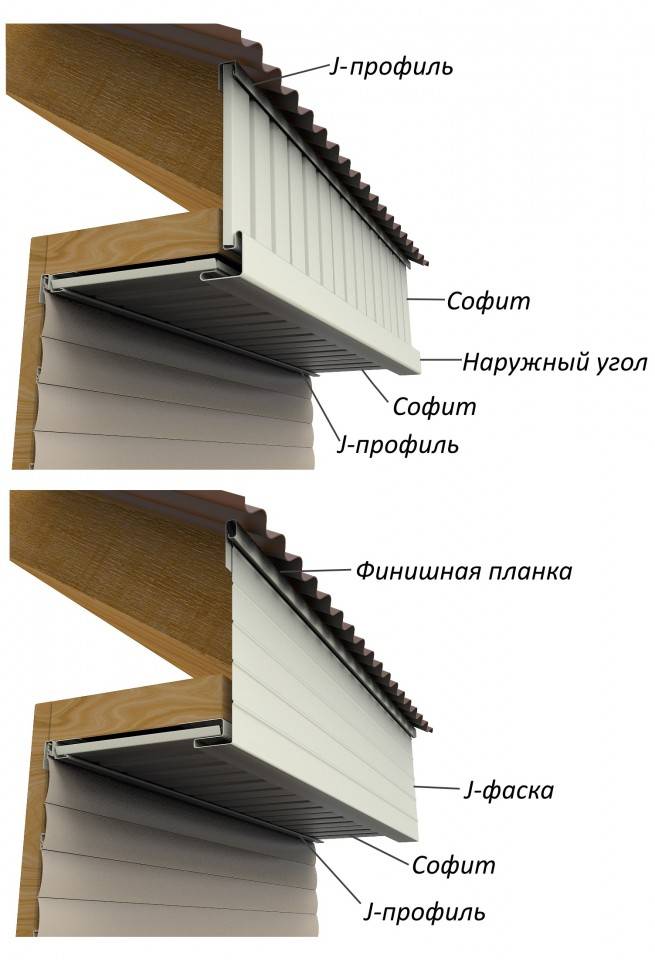

Установка софитов

При таком способе подшивки свесов и карнизов используются доборные элементы, поставляемые вместе с софитами. Из них формируется крепление, в которое поочерёдно вставляются детали подшивки. У разных производителей система крепления софитов может быть различной. Перед началом работ нужно внимательно ознакомиться с инструкцией.

Обязательным элементом подшивки карнизных свесов являются вентиляционные отверстия в них. Они нужны для проветривания подкровельного пространства. Если её не будет, конденсат от финишного покрытия повредит кровельный пирог вплоть до его полного разрушения.

Схема устройства опорных элементов для подшивки софитами

Для свесов любой конструкции существует единое соотношение вентиляционной поверхности. Оно не должно быть меньше, чем 1:50000, то есть суммарная площадь вентиляционных отверстий в подшивке должна соответствовать приведённому соотношению к площади крыши.

Нужно отметить, что ни о каком утеплении свесов речь идти не может, поскольку по ним формируется вентиляционное пространство, а утепление требует герметичности.

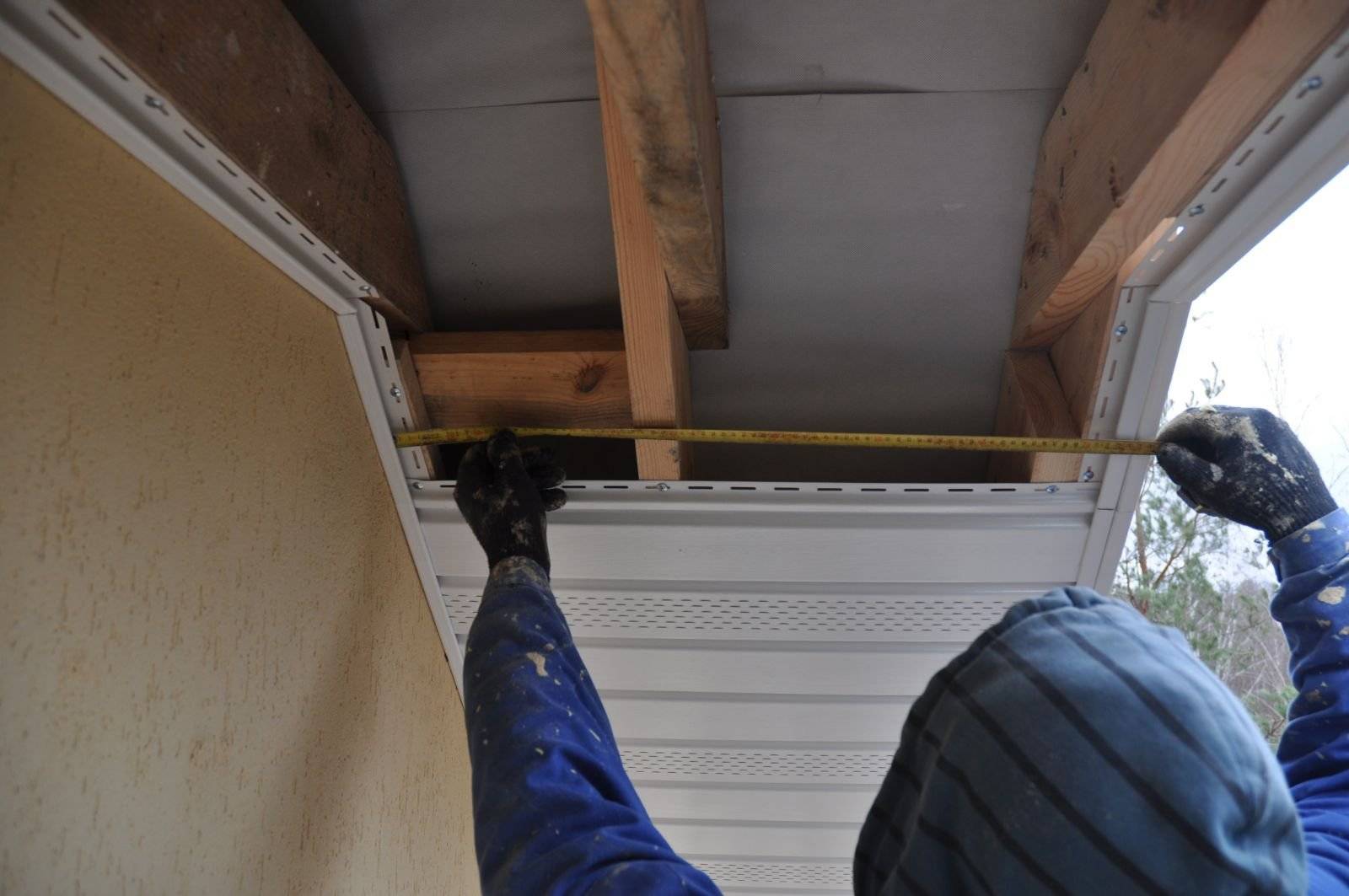

Видео: монтаж софитов

Подшивка свесов кровли является одной из завершающих операций при строительстве дома. Нельзя легкомысленно относиться к этой процедуре, потому что от неё во многом зависит не только внешний вид строения, но и правильное его функционирование. Неразумная экономия средств на этот элемент может впоследствии обернуться значительно большими непредвиденными затратами. Успехов вам!

Установка карнизов

Любая кровля требует установки и отделки карниза той или иной конструкции, так как он не только украшает, но и защищает стены дома от атмосферных осадков. Карнизы образуют нависающие над стенами дома свесы кровли. Их минимальная ширина должна составлять 50-70 см. Низ карниза подшивается доской. Обшивка карниза должна плотно присоединяться к стене дома без щелей, исключая сквозняки и выстуживание пространства. От тщательности заделки карниза зависит как срок службы кровли, так и температура в доме.

Отделка карниза должна осуществляться, если предусмотрено утепление стен. Если не соблюсти последовательность, то стена начнет мокнуть и нарушится термоизоляция карниза.

Установка карнизов

Любая кровля требует установки и отделки карниза той или иной конструкции, так как он не только украшает, но и защищает стены дома от атмосферных осадков. Карнизы образуют нависающие над стенами дома свесы кровли. Их минимальная ширина должна составлять 50-70 см. Низ карниза подшивается доской. Обшивка карниза должна плотно присоединяться к стене дома без щелей, исключая сквозняки и выстуживание пространства. От тщательности заделки карниза зависит как срок службы кровли, так и температура в доме.

Отделка карниза должна осуществляться, если предусмотрено утепление стен. Если не соблюсти последовательность, то стена начнет мокнуть и нарушится термоизоляция карниза.

Монтаж

Чем проще с самого начала кажется то или иное действие, тем сложнее его выполнить. Правильная отделка карнизов сайдингом своими руками требует последовательности и вдумчивости, а также просмотра много видео, фото и изучение информации по теме.

Процесс

1. Прибейте ветровую планку. Она будет нужна для крепления остальных элементов и поможет придать конструкции завершенность и жесткость.

2. Прикрепите J- профиль к ветровой планке. Фиксация всех элементов винилового сайдинга должна быть выполнена с использованием саморезов.
3. Полезный совет: при креплении гвоздями даже удар молотком может повредить материал между головкой крепежа и сайдингом следует оставить пространство для расширения из-за температурного перепада. При установке на гвозди соблюсти зазоры сложнее.
4. Прикрепите J- профиль и к стене. При помощи нити или строительного уровня проверьте правильность установки. Они обязательно должны быть в одинаковой горизонтальной плоскости.
5. В профили, которые установлены, вставьте ПВХ карнизную доску. Софитную панель нужно подрезать по ширине до требуемого размера.
6. Если кровля покрыта металлической черепицей, на ветровую планку можно прикрепить подшивочную планку. Ее нужно подбирать по цвету к оттенку кровли. Головки саморезов тоже должны соответствовать выбранному оттенку.

Особенности работы с материалом

У каждого материала есть свои отличительные черты. Сайдинг очень удобен в установке, но не переборщите с воздействием механического типа. При сильном нажатии или защелкивании стыков вы можете легко повредить панель. При открытом огне и его воздействии сайдинг начнет плавиться, поэтому не подносите к нему горелки или любой другой источник огня. ПВХ панели не горят, поэтому пожара быть не должно.

Если вы планируете прикрепить к карнизу крючки или вешалки нужного оттенка, продумайте это заранее

Важно, чтобы вы не прикрепили их к сайдингу, так как он не выдержит вес цветка, горшка и земли. А вот где допустимо крепление, так это к стропильной ноге или обрешетке под софиты

Отделка карниза сайдингом очень распространена за счет легкости материала. Вы можете смонтировать панель и самостоятельно. Сложности будут только с длиной, так как удержать на весу 3,5 метра достаточно сложно.

Выбираем материал для подшивки.

Какой применить материал в первую очередь зависит от общей стилистики дома, учитывается отделка стен и вид черепицы. Немаловажным фактором является цена и конечно, личные вкусы домовладельца

Стоит принять во внимание практичность и долговечность материала

Деревянная доска.

Дерево требует особого ухода. Перед укладкой его обрабатывают антисептическими и противопожарными составами, красят и покрывают лаком. Время от времени придется повторять эти операции, иначе в нем заведутся насекомые, оно начнет сыреть и деформироваться, внешний вид при этом заметно ухудшиться.

Для подшивки карниза выбирают хвойные породы. Доска может быть строганой или обрезной, допустимая ширина 2-25 см, толщина 1,7-2,2 см. Монтируя доски параллельно стене крепят с шагом в 1 м., перпендикулярно — с обеих сторон доски, при широком свесе еще и по центру. Для вентиляции оставляют щели между досками 1-1,5 см.

Деревянная вагонка.

Материал уже обработан в отличие от доски. Но, как и доску, перед монтажом его желательно выдержать на воздухе под навесом 1 месяц, в противном случае дерево может оказаться слишком влажным или сухим, что в последствии приведет к деформации. Монтируется аналогичным способом. Есть возможность установки готовых вентиляционных решеток, которые располагают на расстоянии в 1,5 м. друг от друга. Стоит вагонка в два раза дороже доски.

ОСБ и фанера.

Плиты должны быть влагоустойчивые. Установка проходит быстро, так как габариты и жесткость материала дают возможность монтировать сразу большие листы. Для установки возводят короб из бруса, к которому привинчивают плиты. Вентиляцию осуществляют посредством врезки решеток. Данный вид подшивки не долговечен и не отличается эстетичностью, бесспорно требуется покраска.

Листовой металл.

Применяется редко, так как обладает рядом недостатков: большой вес, необходим специальный инструмент для резки и обязательна антикоррозийная обработка стальных листов по кромке среза. В основном используют оцинкованную сталь с полимерным покрытием толщиной 0,6 мм. Длинна изделия может достигать 6м. Редко берут медный или алюминиевый лист. Для вентиляции применяют решетки или перфорацию.

ПВХ сайдинг.

Панели из поливинилхлорида устанавливают перпендикулярно стенам, прикручивают в нескольких местах в зависимости от ширины свеса. Для удобства монтажа вместе с сайдингом можно приобрести различные дополнительные элементы. Для отделки края ставят «П» образные полосы, места соединения панелей фиксируются уголками, имеются вентиляционные решетки. ПВХ сайдинг не рекомендуется монтировать вдоль свеса, он не обладает достаточной жесткостью и может прогибаться. Сайдинг выпускается в основном светлых оттенков, стоимость его невысокая. Если выбрать материал хорошего качества, прослужит он довольно долго.

Профнастил.

Выделяется простотой монтажа и прочностью. Используется профлист С8, С10 или НС 20мм. При оформлении карниза следует учитывать температурное расширение профлиста и оставлять зазор 0,6-1,2 см. Крепление выполняют с шагом в 1 м. Вентилирование осуществляется через специально предназначенные решетки.

Софит.

Софит — специальный сайдинг для подшивки свеса. Софиты изготавливают из винила или металла. Они имеют разнообразную фактуру и большую цветовую палитру. К примеру, очень популярны металлические софиты под дерево — они точно копируют текстуру древесины благородных пород дерева, таких как кедр, дуб, клен.

Но в сравнении с натуральной древесиной, софит не требователен в уходе, не нуждается в обработке и покраске, не рассыхается и не разбухает, не боится влаги и температурных перепадов, а стоит в несколько раз дешевле. Софиты подходят для всех типов черепицы, легко подбираются к любому архитектурному стилю.

В наборе идут все необходимые комплектующие, профили и планки, которые значительно упрощают и ускоряют монтаж. Софитные панели могут быть разных видов: одинарные, двойные, тройные, перфорированные или сплошные.

Выполнить подшивку свеса софитом под силу самостоятельно, порядок монтажа очень простой: планки нарезают по ширине свеса и крепят при помощи пазов перпендикулярно стенам.

Софит несомненно самый надежный и быстрый способ подшивки карниза и является очень популярным у владельцев частных коттеджей.

Монтаж конька на крышу

Пошаговое устройство конька на крышу требует конкретности по материалу — какой вид кровельного покрытия используется, тип чердака, наличие кровельного пирога и т.д.

Некоторые позиции монтажа могут сильно зависеть от этих факторов, но общий порядок действий, в целом, одинаков, что дает возможность описать этапы работ (с некоторыми оговорками).

Установка конька крыши начинается с установки гидроизоляции:

1. Началом работ по установке конька можно считать завершение укладки кровельного покрытия, которое ведется снизу вверх. Завершающий ряд (по необходимости) подрезается таким образом, чтобы образовать необходимый вентиляционный зазор между скатами, но не слишком большой, чтобы кровельный конек мог надежно закрыть его.
2. Устанавливается гидроизолирующий материал, защищающий от образования протечек по линии стыка скатов.
3. Полость между торцами скатов набивается стекловатой. Такая мера позволит избежать образования снежных заносов под коньком в зимнее время. Использование стекловаты — не принципиально, существуют другие варианты, но дешевизна материала и его устойчивость к гниению — решающий фактор. Плотно набивать не следует, иначе можно прекратить возможность вентиляции.
4. Если под конек крыши задувает снег,то в таком случае целесообразна установка уплотнителя. Одним из простых и действенных вариантов является прокладка полосы рубероида по линии стыка плоскостей крыши. Одна сторона полосы крепится сквозь кровельный материал к обрешетке стропильной системы, другая сторона — к специально закрепленному на прогон деревянному бруску, обеспечивающему необходимую высоту. С другой стороны аналогичным образом крепится вторая полоса, закрепляемая внахлест к брусу. В результате получается дополнительный изолирующий слой, защищающий от возникновения снежных заносов, от ветра и от действия талой воды. Такая процедура очень полезна в районах с частыми вьюгами, способными заметать снег даже в мелкие щели.
5. Начинается установка конька. Монтаж ведется с края, крепление материала производится на кровельные саморезы, снабженные специальными прокладками из резины и покрытые защитным слоем. Обычные гвозди не применять! После монтажа первой планки необходимо протянуть по линии установки шнурок, чтобы имелась возможность контроля и коррекции прямизны установки.
6. Все последующие уголки устанавливаются внахлест не менее 5 см или по линиям штамповки волны. Направление укладки — слева направо или наоборот — выбирается исходя из направления преобладающих в регионе ветров.
7. После полной установки всех коньковых планок прикрепляются торцевые элементы (если имеются), как мера защиты от попадания снега или дождя в коньковую пазуху.

Уплотнитель и вентиляционная лента

Отделка, подшивка карнизного свеса крыши дома — устройство, фото, размер, монтаж

Зачем нужен карнизный свес крыши дома

Карнизный свес крыши — это нижняя часть ската, выступающая за плоскость стены дома.

Строительные правила не регламентируют ширину (вылет от стены) свеса крыши. Имеются лишь рекомендации о максимальной величине свеса, в зависимости от материала кровельного покрытия. Например, волнистый асбоцементный лист может свисать с кровли не более чем на 50 мм., из керамической черепицы — на 70 мм., а из кровельной стали —  на 100 мм.

Карнизный свес меняет архитектуру дома

Размер карнизного свеса обычно определяется архитектурными традициями, принятыми в той или иной местности. Эти традиции зависят от применяемых для строительства материалов, особенностей климата и представлений населения о красоте и привлекательности.

Например, в горной местности Карпат на домах из дерева чаще всего можно увидеть крутые скаты крыши с деревянным кровельным покрытием и очень широким свесом.

Дома из камня в английском стиле имеют черепичные крыши с очень маленькими свесами или вовсе обходятся без них.

Широкий карнизный свес прикрывает аттиковые стены (вертикальные участки стен) мансарды. В результате дом кажется ниже, а его пропорции выглядят более привлекательными.

Карнизный свес изменяет, удлиняет видимую высоту крыши, а это меняет пропорции дома, его архитектурную выразительность. Дом в целом, с далеко выступающими от стен скатами крыши, кажется ниже.

Широкий карнизный свес накрывает, защищает высокое окно от дождя и снега. А в летний зной затеняет окно, ограничивая количество солнечных лучей, нагревающих комнату. Подшивка свеса крыши выполнена в единой цветовой гамме с деталями окна и террасы.

Широкий карнизный свес защищает стены и окна от косого дождя, отводит воду и снег подальше от стен, тем самым, предотвращает намокание стен и цоколя дома.

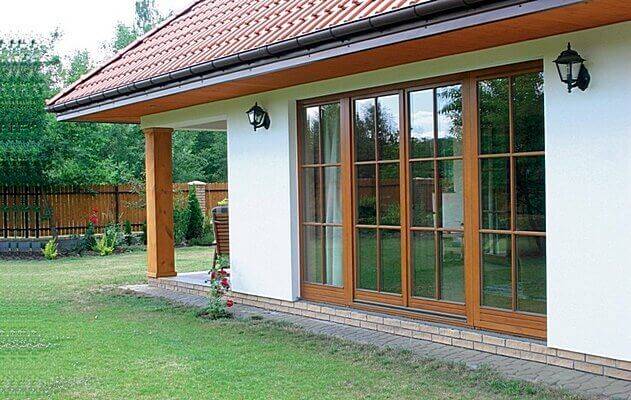

Широкие карнизные свесы создают уютное пространство возле стен одноэтажного дома. Широкий свес, как бы увеличивает площадь дома.

Под широким свесом (минимум 70 см) можно поставить скамейку, хранить садовый инвентарь, устроить поленницу из дров. Иногда карнизный свес крыши выполняет роль козырька на дверью.

Дом с большим карнизным свесом крыши лучше смотрится на просторных участках, утопающих в зелени.

Узкий свес крыши лежит на карнизе (выступе) стены. Карниз стены частично завернут на стену фронтона. Такой архитектурный прием делает дом визуально более легким и стройным. Дом кажется выше и компактнее.

Узкий свес, лежащий на карнизе стены, больше подходит для дома в плотной городской застройке.

Карнизный свес экономит энергию

Если правильно выбрать размер карнизного свеса крыши, то можно экономить энергию, расходуемую на отопление дома зимой, и на кондиционирование — летом. Для этого необходимо подобрать ширину свеса и его высоту над окном так, чтобы летом карниз крыши затенял окно, а зимой лучи солнца проникали в окно и нагревали комнату.

Если окна летом не защищены от солнца карнизным свесом, например. на нижних этажах, то на южном фасаде дома необходимо установить снаружи над окнами  затеняющие устройства. Это могут быть козырьки — маркизы или рольставни. Их монтаж следует предусмотреть на стадии проектирования окон дома.

Вентиляция в карнизном свесе крыши

В карнизном свесе крыши для притока воздуха рекомендуется оставлять вентиляционные отверстия общей площадью равной 1/400 — 1/600 площади кровли.

В карнизном свесе обязательно предусматривают элементы для вентиляции подкровельного пространства или не эксплуатируемого чердака, через которые поступает снаружи воздух и далее двигается к коньку крыши. Например, устраивают специальный зазор или устанавливают в подшивке перфорированные панели, или вентиляционные решетки.

Рекомендуется в карнизном свесе крыши для притока воздуха оставлять вентиляционные отверстия общей площадью равной 1/400 — 1/600 площади кровли. В верхней части крыши для выхода воздуха делают отверстия такого же размера.

Отверстия для вентиляции, через которые могут проникнуть птицы или насекомые, обязательно закрывают сеткой.

Светильники в карнизном свесе крыши

В широкий карнизный свес встраивают светильники, которые подсвечивают фасад дома и освещают придомовую территорию.

Материалы для отделки свесов

На строительном рынке элементы для декорирования свесов представлены в широком ассортименте. В качестве основного сырья для изготовления можно выделить металл, ПВХ (пластик/винил) и дерево. Во всем мире пользуются большой популярностью готовые софиты с необходимым набором аксессуаров для удобной и быстрой установки. Кроме простоты монтажа среди преимуществ такого материала можно выделить разнообразие цветового решения и долговечность.

Металлические софиты

Стальные элементы изготавливаются под заказ в виде панелей длиной от 0,5 до 8 метров. Также можно приобрести готовые изделия стандартных размеров: 2,4 и 3 метра (значения кратны ширине свеса 600 и 500 мм, соответственно).

По внешнему виду материал чаще всего имитирует натуральный брус или доску. Ширина панели зависит от профиля и варьируется в пределах 240-305 мм. Наиболее известны двойные и тройные софиты.

Виды металлических софитов: слева — двойной, справа тройной профиль

На изображении видно, что все элементы имеют перфорацию — небольшие отверстия, расположенные частично или по всей площади материала. Их назначение заключается в притоке воздуха через карниз в подкровельное пространство. Подробнее о естественной циркуляции воздуха под кровлей читайте в материале «Контробрешетка: зависимость от уклона и длины ската крыши». Статья подробно описывает все основные моменты, указывает зависимость необходимой площади отверстий карнизного свеса от значения площади крыши.

Известны несколько видов металлических софитов:

• Медные;
• Алюминиевые. Также возможно исполнение с цветным слоем.

Рекомендуемая толщина от 0,45 до 0,5 мм. Оцинкованные и алюминиевые материалы с лакокрасочным покрытием изготавливаются в широком ассортименте цветов каталога RAL и RR, а также с рисунком и текстурой под дерево, кирпич или камень.

Пластиковые софиты

Софиты из пластика наиболее популярны благодаря невысокой цене и легкости монтажа. По составу разделяются на два вида: виниловые (ПВХ — поливинилхлорид) и акриловые (усовершенствованные с применением специальных полимеров). В основном выпускаются длиной 3 м и шириной 0,305 м с тремя секциями.

По вентиляционным свойствам пластиковые панели различаются на:

• Перфорированные (все 3 секции имеют отверстия);
• С частичной перфорацией (отверстия только в центральной секции);
• Сплошные (без перфорации).

Виды пластиковых софитов

Оформление свеса крыши профнастилом

Более экономичный вариант относительно изложенных выше. В качестве дополнительных элементов можно использовать аксессуары от металлического софита. Наиболее привлекательно смотрится профиль C-8 (или 10) или обыкновенный цветной плоский лист. Высокий профлист (20, 21 и т.д.) в данном случае не подойдет. Минусом такого варианта является отсутствие вентиляционных сечений, поэтому придется устанавливать дополнительные приточные решетки.

Вентиляционные решетки в подшивке

Также, в отличие от готовых панелей, крепления на металлическом листе будут заметны. Между собой их лучше соединять саморезами с пресс шайбой в цвет профнастила, либо короткими кровельными саморезами (4,8х19 мм).

Деревянная подшивка

Здесь в качестве материала используются влагостойкие породы дерева: самые популярные и доступные — лиственница и осина. В установке не должно возникнуть особых трудностей. Единственное, нужно понимать — природные ресурсы имеют свойство со временем изменять геометрические размеры, что может сказаться на внешнем виде обустраиваемого объекта. Правило распространяется на ОСП и влагостойкую фанеру.

Открытые стропила

Многие предпочитают вовсе не использовать никаких дополнительных материалов. В местах выноса крыши прибивается сплошная обрешетка, она же будет скрывать кровлю от посторонних глаз. Стропила ровно подрезают и при необходимости обрабатывают декоративным влагостойким лаком или краской.

Оформление свеса без дополнительных материалов

Какую крышу нужно ставить на сруб

Для крыши сруба с рублеными фронтонами подходит исключительно вариант со скользящими стропилами.

Всё это – из-за существенной усадки сруба. Сейчас речь идёт о щипцовых крышах. Всё просто: если какая-то часть сруба выше другой, то геометрия между этими частями после усадки изменится. Каждое бревно теряет в процессе усадки до 15% объёма в поперечнике, но это по довольно большому счёту. Для оцилиндрованного бревна стандарт – 6-8%.

Рубленый фронтон – это вот так:

Бревна в щипцовой (фронтон) части называются «самцы».

Если сруб – ровная коробка, то все его стены осядут одинаково. Но если какие-то части (фронтоны) выше других (продольные стены), то разница высоты между ними изменится, и если построить крышу на жёстко закреплённых стропилах, то её буквально сорвёт со сруба, самцы могут выпасть… В общем, это чревато серьёзной аварийной ситуацией.

Вот как происходит усадка рубленого фронтона:

Для каких срубов подойдут жёсткие стропильные конструкции? Для безщипцовых! Когда крыша ставится на ровную коробку каркаса – например, вальмовая крыша. Или можно сделать каркасный фронтон (забитыми досками, блокхаусом и т.п.)… Но это уже не совсем сруб будет в чистом виде.

Полноценный сруб со щипцовой кровлей может быть только с рубленым фронтоном. Почему? Потому что фронтон – это тоже часть дома, причём немалая. Если сделать его каркасным, то получится, что полдома – каркасной сборки. Может, это и практично, – потому что проще, – но в таком случае, практично весь дом строить по каркасной технологии. Срубы ставят ради их особенных достоинств, и если уж делать, то – делать с толком и без полумер.

Виды свесов крыши — на что обратить внимание.

Существует два вида — карнизный свес, другое название горизонтальный, и фронтонный свес. Рассмотрим чем они отличаются и особенности подшивки каждого.

Карнизный свес.

Образуется нижним фрагментом скатной крыши. Сквозь него воздушные массы проходят на чердак. В случае обустройства отапливаемой мансарды, снизу ската воздух поступает в подкровельное пространство, проходит наверх и выводиться через конек или аэратор, так выполняется вентиляция всех элементов «кровельного пирога».

Для правильной организации тяги воздуха подшивку карнизного свеса необходимо выполнять вентилируемую, не сплошную, а с приточными отверстиями. Для этого применяют один из следующих методов:

• Самый простой — устроить зазор между панелью и стеной. Исходя из применяемого материала величина зазора должна быть: 1-1,5 см. для сайдинга или деревянной вагонки, 0,6-1,2 см. для профлиста.
• Встроить решетки для аэрации — устанавливаются они непосредственно в панель обшивки.
• Когда в качестве отделочного материала выбраны деревянные доски, можно при монтаже оставлять между ними щели размером 0,5-1 см.
• Более популярное решение — подшить карнизный свес перфорированным софитом.

При отделке горизонтального свеса нужно соблюдать два важных правила:

1. Все вентиляционные прорези и зазоры необходимо закрывать сеткой или решетками. Так под кровлю не будут попадать мусор и листья, мелкие птицы и насекомые.
2. По объему прорези не должны быть меньше 1/500 части всей вентилируемой площади. Вдобавок каждый тип кровельного материала предполагает свой диаметр отверстий. К примеру, керамика «дышит», вентиляционные зазоры нужны меньшего диаметра чем для гибкой черепицы.

Фронтонный свес.

Образуется наклонной боковой частью ската крыши. Здесь задача противоположная — нужно защитить обрешетку и утеплитель от намокания и выдувания, а значит исключить проникновение ветра и дождя под кровлю. Подшивка в этом случае выполняется сплошным герметичным способом.

Как подшить карниз профнастилом: оформление свеса, список материалов, инструкция

Как правило, обшивка карниза профнастилом выполняется с помощью специального короба, на который затем крепят листы металлопрофиля с доборными элементами. Но возможна более простая конструкция, когда профлист закрепляют с обратной стороны стропил, из-за чего он располагается не горизонтально земле, а под тем же углом, что и скат кровли. Такая подшивка свесов крыши профлистом называется диагональной и подходит только для кровли с небольшим уклоном.

Размеры свеса кровли из профлиста

Независимо от типа подшивки, минимальный свес кровли из профнастила равен 500 мм, но обычно его делают шире — до 700 мм.

Горизонтальная подшивка карнизов крыши профнастилом подходит для кровли с любым уклоном, поэтому опишем порядок ее монтажа.

Сначала подготавливают сам карнизный узел. Для этого нужно:

• Выровнять свес обрезкой выступающих частей стропил или их наращиванием деревянными брусками (кобылками) до необходимой ширины карнизного выступа.
• Установить лобовую доску так, чтобы ее внешний угол находился на прямой линии, продолжающей линию стропил.
• Поставить капельник.
• Уложить гидроизоляцию.
• Сделать обрешетку, контробрешетку.
• Закрепить вентиляционную ленту на торцах брусков обрешетки.
• Установить крюки водостока.
• Прикрепить карнизную планку.
• Уложить кровельное покрытие.

Оформление карнизного узла

Подробнее о том, как оформляется узел свеса кровли из профнастила, читайте в этой статье.

Только после этого выполняется отделка карниза крыши профнастилом.

Какие инструменты и материалы вам понадобятся:

• Лобовая планка с загнутым в форме буквы «Г» фальцем.
• Деревянный брусок или обрезная доска шириной от 40 мм.
• J-профиль.
• Профилированный лист.
• Ножницы по металлу или любой другой инструмент для резки профлиста.
• Саморезы по металлу с резиновыми шайбами.
• Перфоратор, если дом сделан из кирпича, пеноблока и других подобных материалов.
• Шуруповерт.
• Дюбели или саморезы по дереву.
• Строительный уровень.
• Линейка.
• Карандаш или маркер.

Как обшить карниз профнастилом: пошаговая инструкция

Подшивка карниза крыши профнастилом, как и укладка листов на кровлю, выполняется при температуре воздуха не выше +30 °С. Это ограничение связано с тепловым расширением металла. При отрицательной температуре устанавливать профилированный лист тоже нежелательно, но если есть такая необходимость, то делать это можно, только когда на столбик термометре выше отметки −15 °С.

Крепите профлированный лист правильно

Чтобы закрепить карниз из металлопрофиля используют кровельные саморезы с самогерметизирующейся резиновой шайбой. Это снижает скорость развития коррозионных процессов в месте крепления.

Начинают подшив карниза профлистом с установки опорного бруска на стене дома. Он ставится так, чтобы его нижняя грань была точно на уровне нижней грани лобовой доски. Для этого с помощью строительного уровня и маркера намечается линия крепления. Затем брус или доску временно крепят на стене либо несколькими саморезами, если дом деревянный, либо дюбелями в предварительно просверленные отверстия, если стены сделаны из кирпича, камня или других похожих материалов. После этого строительным уровнем еще раз проверяют горизонтальность и, если все в порядке, закрепляют брус окончательно через каждые 300–400 мм.

После установки бруска выполняется отделка карнизов крыши профнастилом:

1. Замеряют расстояние между стеной дома и внешним краем лобовой планки, отнимают от него 15 мм. Полученное значение — это необходимая длина профилированного листа.
2. Профлист разрезается на прямоугольники нужной длины.
3. Снизу на опорный брус у стены через каждые 400 мм саморезами привинчивают J-профиль пазом в сторону свеса.
4. Профлист одной стороной заводят в получившуюся направляющую и крепят его к опорному брусу и лобовой планке кровельными саморезами в низ каждой третьей волны, а также в местах нахлеста.
5. После того как весь профлист закреплен, устанавливают лобовую планку, прикручивая ее кровельными саморезами по центру через каждые 400–500 мм. Нахлест между планками — 100–150 мм.

На этом обшивка карниза крыши профнастилом завершена.

Какой стороной крепить металлопрофиль

Если для подшивки выбран несимметричный профлист, например, марка С10, С15 или С20, то он укладывается узкой волной в сторону кровли. Так ее вентиляция будет лучше.

Далеко не везде можно купить лобовую планку. Вместо нее можно использовать стандартную планку внешнего угла.

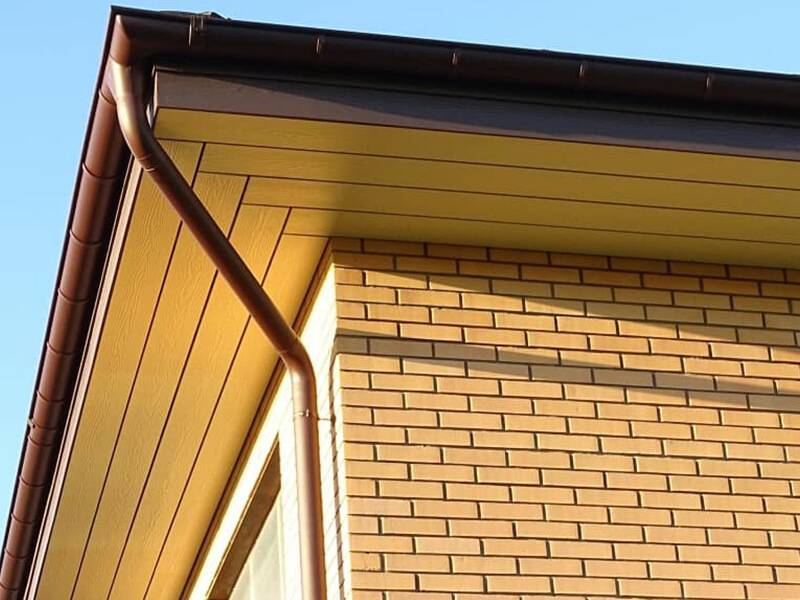

Процесс подшивки

• Стена здания, и деревянная подшивка – имеют щели (зазоры), оставленные во время монтажных работ, прикрытые сеткой для защиты от насекомых, залетевшей листвы, сухих веток;
• Использование вентиляционных решеток при отделке свесов металлическими листами, плитами, деревянной вагонкой;
• Применение перфорированного материала в процессе отделки свесов софитами.

Боковая часть ската кровли образует наклонный фронтонный свес. В процессе подшивки заботимся о герметичности, чтобы сильный порывистый ветер не загнал снег, капли дождя на доски, в пространство между ними, выступающей наружу обрешетки.
