ТОП – 3 циркулярных насосов для отопления: Обзор

Преимущества и недостатки циркуляционных помп

Как уже говорилось выше, циркуляционные помпы имеют конструктивные отличия и разделяются на аппараты с “сухим” и “мокрым” ротором. Оба типа агрегатов работают достаточно эффективно и в силу своих конструкционных отличий имеют как плюсы, так и минусы при использовании.

Агрегаты сухого типа

К плюсам “сухой” циркуляционной помпы можно отнести следующее:

• высокая производительность;
• ремонтопригодность;
• долгий срок службы;
• высокий КПД (около 80%);
• возможна установка в любом положении;
• надежность;
• низкая стоимость;
• аппарат может работать без теплоносителя в случае его утечки.

Минусы агрегата с “сухим” ротором:

• высокий уровень шума — основная причина, по которой данный вид аппаратов не размещают в жилых помещениях;
• требуется периодически проводить профилактику, заключающуюся в осмотре аппарата и смазке его подвижных элементов.

Аппараты с “мокрым” ротором

Преимущества “мокрых” циркуляционных агрегатов:

• минимальный уровень шума, позволяет размещать помпу в жилых помещениях;
• не требуется смазка подвижных элементов устройства;
• простой монтаж и обслуживание;
• наличие способа охлаждения, не требующего установки дополнительного оборудования;
• длительный срок службы;
• доступные цены на аппараты и на запчасти к ним.

Недостатки “мокрых” циркуляционных аппаратов:

• низкий КПД (около 30 %);
• правильная работа помпы возможна лишь при горизонтальной ориентации ротора;
• агрегат не может работать без теплоносителя.

В целом, преимущества установки циркуляционных насосов, независимо от их типов, заключаются в следующем:

• воздух в помещениях, в том числе имеющих большие площади, прогревается быстро;
• трубопровод вместе с радиаторами отопления прогреваются равномерно;
• отсутствует завоздушенность труб;
• можно устанавливать полотенцесушители и термостаты;
• уменьшается расход газа, требуемого для подогрева теплоносителя;
• монтаж всей системы отопления можно производить с применением труб малого диаметра.

Расчет циркуляционного насоса

Циркуляционный насос в отопительной системе дома должен решать главную задачу: обеспечивать достаточную для отдачи нормированного количества прокачку рабочего тела. То есть, прокачивать по трубам проходить такой объем теплоносителя, который при остывании в одном цикле передаст воздуху комнат энергию, указанную в СНиП (как минимум).

При расчете используются нормы для самого холодного времени года. А именно, при требованиях отдачи тепла на уровне 173-177 Вт/кв.м в условиях температуры воздуха на улице от -25 до -35 градусов. Данная норма действительна для одно- и двухэтажных строений. В домах большей высоты принимается отдача в 100 Вт/кв.м.

По данным показателям вычисляется, в первую очередь, мощность главного нагревателя, электрического, газового, жидко или твердотопливного котла. Основной параметр циркуляционного насоса, расход или производительность, быстро и удобно вычисляется на основании характеристик отопителя. Для этого достаточно поделить мощность котла в Ваттах на дельту температур, показатель остывания воды за один рабочий цикл. Это разница между подачей и обраткой. На практике ее принимают равной 20-25, так как на выходе котла теплоноситель имеет 80-95%, а после прохода через батареи от 60 до 70 градусов Цельсия.

Однако вычислить производительность насоса — только половина дела. Его характеристик должно быть достаточно для преодоления гидравлического сопротивления всей сети труб внутри дома. Оно приводится к параметру напора насоса в таком соотношении: 100 Па/м соответствует 0,01 м.

Для расчета гидравлического сопротивления трубной сети внутри дома игнорируют его этажность. Причина проста: длина труб подъема воды от котла практически всегда равна протяженности обратки. Для расчета гидравлического сопротивления обычно используют специальные формулы, учитывающие все особенности распределительной сети.

Пример расчета циркуляционного насоса

Есть и упрощенный вариант расчета. В расчете используются следующие допущения:

• один метр прямой трубы создает сопротивление от 100 до 150 Па на каждый метр, в зависимости от материала;
• использование фитингов увеличивает сопротивление сети на 30%;
• при использовании трехходовых смесителей нужно добавить еще 20% от прямого сопротивления к конечному результату.

Порядок расчета выглядит так: сначала измеряют общую протяженность труб. Умножая ее на нормированное сопротивление, получают базовый результат. Затем к нему добавляют потери. То есть, прибавляют проценты для фитингов, смесителей, поворотов. Если сеть построена по однотрубной схеме и в радиаторах используются терморегулирующие вентили, к итоговому результату добавляют 70% от базового значения сопротивления.

Существует мнение, что полученные в итоге расчетов целевые параметры циркуляционного насоса описывают технический максимум. А на практике можно взять устройство с заниженными показателями. Однако упрощенный расчет означает достаточно серьезный люфт в итоговых результатах. Множество факторов остаются неучтенными.

Техническое обслуживание

Продолжительной срок эксплуатации может достигаться только, если регулярно проводить профилактическое техническое обслуживание, в которое входит осмотр и чиста насосного устройства. Рекомендуется проводить осмотр не реже, чем 1 раз в 3 месяца, а чистке – 1 раз в 2-3 года, зависимо от условий эксплуатации и качества теплонагревателя.

На протяжении всего периода использования устройства, необходимо регулярно проверять работу устройства:

• визуальная проверка наличия и состояния заземления;
• отсутствие сильных вибраций электропривода при работе;
• проверка давления на соответствие номинальному;
• отсутствие посторонних звуков при работе электрического привода;
• чистота и сухость корпуса. Если поверхность агрегата загрязнена, необходимо провести чистку, а также устранить причину, которая повлекла к намоканию корпуса;
• соединительные места проверяются на течку.

Соблюдение этих несложных правил позволит максимально продлить срок эксплуатации оборудования, при сохранении эффективности работы устройства.

Наша компания является официальным представителем бренда CPN, изготавливающего промышленные насосы, на территории Российской Федерации. Продаваемые нами насосы не предназначаются для использования в бытовой среде. Оборудование CPN позволяет удовлетворить потребности производственных и промышленных предприятий, а также специализированных объектов, на которых требуется обеспечить высокую производительность, надежность и бесперебойную работу насоса.

Расчет рабочего давления в контуре

Хорошее и не очень о насосах для систем отопления.

Смотрите это видео на YouTube

Производя выбор циркуляционного насоса для системы отопления расчет необходимо произвести и по такому показателю как давление внутри трубопровода. Для этого можно воспользоваться соотношением:

P = (R x L + Z) / p x q, где:

1. P – величина давления;
2. R – сопротивление потоку для прямых участков трубопровода;
3. L – общая  длина
4. Z – величина сопротивления потоку, обусловленная применяемыми в системе фитингами, кранами и прочей арматурой;
5. р – величина плотности теплоносителя при рабочей температуре;
6. q – значение ускорения свободного падения.

При недостатке данных для расчета по приведенной формуле, можно воспользоваться упрощенным соотношением:

P = R x L x ZF, где

R – величина сопротивления потоку в прямом участке трубы, составляющая приблизительно 100 – 150 паскалей на 1 метр, выраженное в удобной для расчета форме оно составит 0,01 – 0,015 метра на метровый участок трубы;

L – общая протяженность трубопровода, на двухтрубной схеме отопления учитываются как прямой, так и обратный контур;

ZF – коэффициент увеличения, зависящий от следующих показателей:

• для системы с шаровыми кранами, для которых несвойственно уменьшение просвета трубопровода, и с правильно подобранными фитингами он принимается равным 1,3;
• при использовании дроссельных или терморегулирующих устройств его значение составит 1,7.

Насос отопления. Устанавливаем правильно

Смотрите это видео на YouTube

Производя выбор циркулярного насоса для системы отопления, расчет его характеристик представляется как необходимая процедура.

Практика применения циркуляционных насосов дает возможность их подбора без вычислений необходимых параметров. Рекомендуемые параметры приведены в таблице.

Таблица для эмпирического подбора насоса

Таблица 1.

Отапливаемая площадь (м2)	Производительность (м3/час)	Марки
80 – 240	От 0,5 до 2,5	25 – 40
100 – 265	Та же	32 – 40
140 – 270	От 0,5 до 2,7	25 – 60
165 – 310	Та же	32 – 60

Примечание: в третьей колонке первая цифра – диаметр патрубков, вторая – высота подъема.

Как выбрать циркуляционный насос

Смотрите это видео на YouTube

Воспользовавшись приведенными данными, можно без особых хлопот подобрать нужное устройство для устойчивой и длительной работы.

Основные производители

Циркулярные насосы для систем отопления выпускаются множеством европейских производителей с достаточно высоким качеством и в широком ассортименте.

Компания Wilo. Производимые в Германии насосы этого концерна занимают довольно большое место на профильном рынке. Отличаются высоким качеством и устойчивой работой. Практически все модели этого производителя оборудованы автоматическим и ручным управлением. Настраиваются не только обороты ротора, но и деблокирующие функции, включая величину давления в системе.

Компания DAB. Этот итальянский производитель успешно конкурирует с другими поставщиками на российский рынок, более 40 лет представляя  центробежные насосы. Особенностью продукции DAB являются применяемые на панели управления дисплеи, очень удобные для взаимодействия с установкой и контролем процесса работы.

Производитель Grundfos. Датская компания под этим названием существует уже более 70 лет, поставляя на рынок насосное оборудования различного назначения. Следует отметить, что этот производитель является явным и давно признанным профильного рынка. Впечатляет плодотворность и творческий подход компании, выпускающей на рынок до сотни новых моделей своей продукции ежегодно.

Оборудование этого производителя для систем отопления выходит под маркировкой UPS и линейка продукции предназначается как для бытового применения, так и для промышленного. Главной особенностью циркулярных насосов для отопления является их пригодность к работе в очень широком диапазоне температур: от -25о до +110оС.

Линейка продукции UPS может работать с применением 3-х режимов производительности.

Компания Джилекс. Отечественный производитель циркулярных насосов, успешно конкурирующий на рынке с европейскими компаниями.

Агрегаты отличаются неприхотливостью в работе, могут обеспечить активную циркуляцию в отопительных сетях теплоносителей различной плотности, что определяет широкий выбор жидкостей, вплоть до трансформаторного масла. Работают в 3-х режимах мощности, регулировка бесступенчатая. Выгодно отличается от конкурентов уровнем цен.

Заключение

Выбор циркулярного насоса для системы отопления и его расчет позволят потребителю сделать оптимальную покупку для реальных условий конкретного помещения.

Предложенные здесь варианты предварительной оценки необходимого оборудования позволяют уверенно сделать такой выбор. Успехов вам!

Что важно знать?

Монтажная схема разводки и способы подключения к электричеству такого устройства, как циркуляционный насос, могут иметь различные варианты исполнения. Выбор конкретного варианта определяется особенностями отапливаемого объекта, а также местом, где располагается устройство. Существует две возможности его подключить:

• непосредственное подключение в электросеть 220 В;
• подключение к источнику бесперебойного питания, который в свою очередь, включен в сеть 220 В или 220/380 В (в случае трехфазного ИБП).

Выбирая первый способ, потребитель рискует остаться без отопления в случае длительного отключения электроэнергии. Оправданным такой вариант может считаться только при высокой степени надежности электроснабжения, сводящей вероятность длительного перерыва питания к минимуму, а также, в случае наличия на объекте резервного источника электрической энергии. Второй способ предпочтительней, хотя и требует дополнительных затрат.

Любителям экспериментов на заметку

Интересная особенность – некоторые производители (Wilo, Hoffmann и пр.), теоретически допуская работу со смесью воды и этиленгликоля (доля последнего не должна превышать 50%), перестраховываются в отношении своих гарантийных обязательств. Такой вывод сделан на основании того что одни немцы, предупреждают (в инструкции) пользователя о некотором увеличении нагрузки на двигатель циркуляционного насоса. И рекомендуют выбирать оборудование помощнее. А другие, разрешая использование такой же пропорции, добавляют – уже при 20% гликоля в смеси необходимо проверять рабочие характеристики ЦН. Что очевидно указывает на отсутствие лабораторных расчетов для работы насоса с водогликолевой смесью. Хотя, на деле, проблем при работе с токсичным теплоносителем может быть значительно больше.

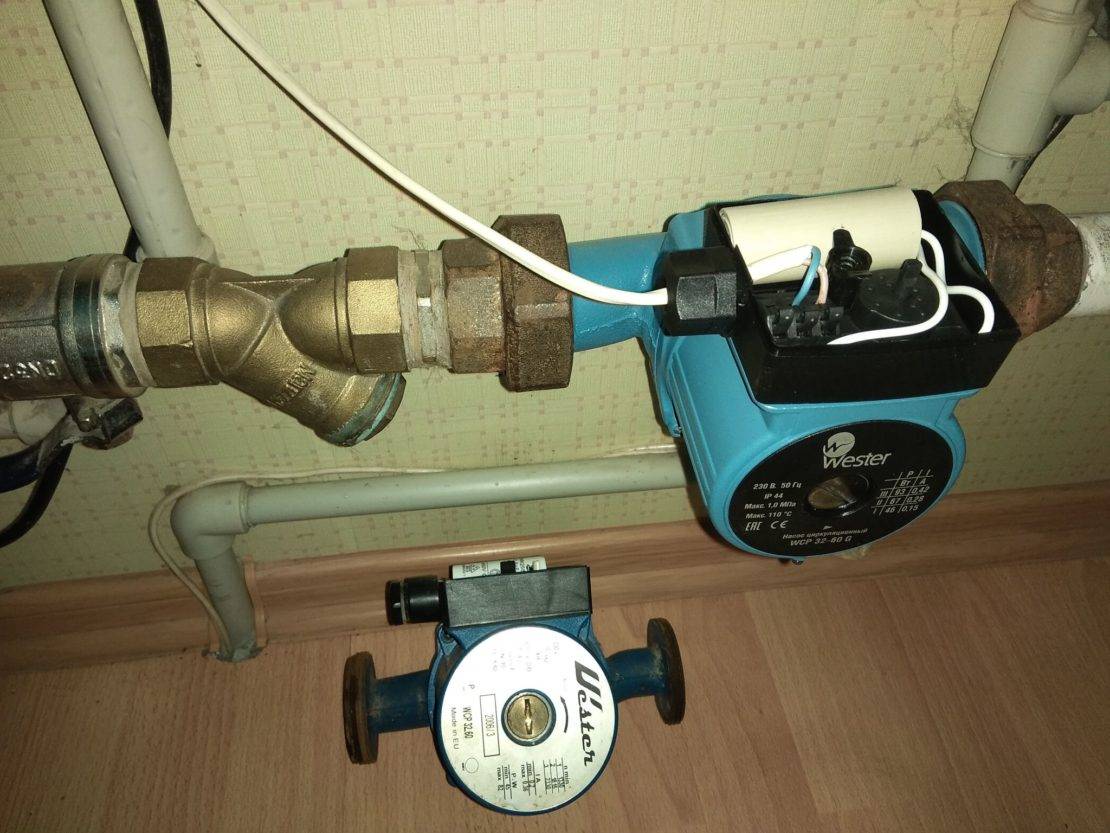

Технология установки насосного оборудования в сеть

Этапы работы: подобрать нагнетатель, определить зону врезки, установить и подключить.

Правила установки:

1. Байпас и шаровые краны позволяют отключить оборудование, быстро снять и заменить или отремонтировать без остановки работы сети. В верхнюю часть байпаса обязательно врезают воздушный клапан ручного или автоматического типа.
2. Нагнетатели с ручной регулировкой перед запуском нужно развоздушить. Для этого открывают клапан спуска воздуха, запускают прибор в работу на 10 минут, выключают и снова открывают клапан. Процесс выполняют каждый раз при запуске сети в эксплуатацию.
3. Размещают насос только горизонтально, чтобы лопасти погружались в теплоноситель при частичном заполнении трубопровода. Клеммы располагаются вверху.
4. Розетка для подключения отдельная, герметизированная и заземленная.
5. При длине трубопровода до 80 м хватит одного насоса. Если есть ответвления, батарей больше 5 штук или сеть длиннее 80 м – врезают несколько нагнетателей. На каждые дополнительные 20 метров – один насос. Отдельный прибор монтируют на ответвление тупикового типа, например, при подаче тепла в отдаленную комнату.

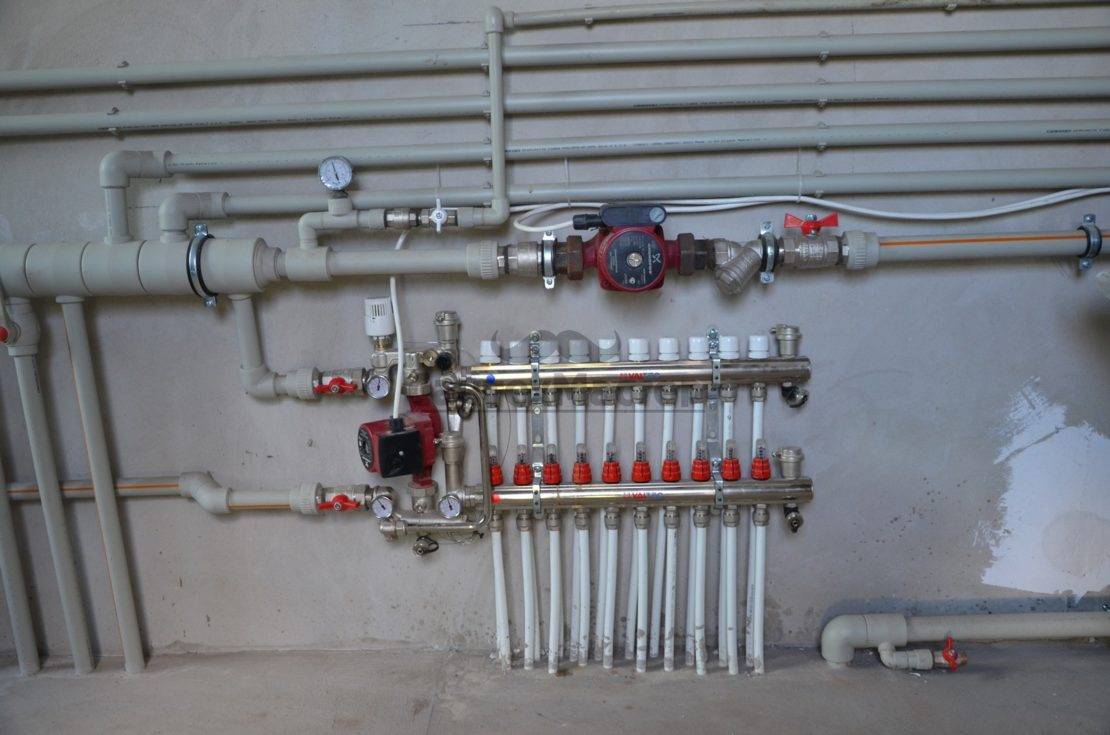

Подбор зоны монтажа и подключение

Чаще всего хозяева придерживаются схемы установки циркуляционного насоса в систему отопления в контур обратной циркуляции.

Причины такие:

• температура и плотность ниже, оборудование прослужит дольше;
• повышенное статическое давление воды снижает нагрузку.

Допускается врезка насоса в систему отопления на контур подачи, но только при условии прогрева теплоносителя до + 110 С при пиковых нагрузках. Это значит, что в сети с твердотопливными котлами нагнетатель лучше ставить в трубу обратной подачи, а во всех остальных случаях можно врезаться в подающий контур.

Подключение насоса отопления своими руками и обвязка зависят от схемы сети:

1. В систему с гравитационной циркуляцией сначала устанавливают байпас. Это перемычка для поддержания работы магистрали при отключении электричества. Байпас есть в магазинах. Комплектация включает наличие кранов, вентиля, спускного клапана. Монтируют по схеме в паспорте. Как только электричество отключили, на байпасе открывают шаровой кран, вода пойдет в обход насоса. Перекрытый вентиль байпаса и открытый кран подачи воды на насос запускают работу сети с принудительной циркуляцией.
2. Для сети с принудительной циркуляцией нагнетатель врезают в разрыв трубы подачи или обратки. По обеим сторонам от насоса нужны шаровые краны, чтобы отключить оборудование от работы в случае поломки или нарушения. Сливать теплоноситель из всей сети не придется – только из участка сети с насосом.

Рекомендации:

• Ротор поворачивают только по горизонтали. Такое размещение не выведет оборудование из строя при частичном заполнении трубопровода водой.
• Перед установкой надо осмотреть прибор – на нем есть стрелка, показывающая направление потока. Устанавливают по ней.
• Если насос может работать в горизонтальном и вертикальном положении, врезка бывает вертикальной. Но это уменьшит работоспособность оборудования почти на треть.

Подключение насоса в сеть электропитания

Стандартные нагнетатели бытового применения работают от сети в 220 вольт. Основное правило – розетка должна быть отдельной, герметичной и заземленной. Для формирования подключения нужны три провода – фаза, ноль, заземление.

Как правильно подключить насос в систему отопления:

1. Розетку оснастить автоматом защитного отключения. Если нагнетатель оснащен питающим проводом, клеммной колодкой, надо подключать напрямую к кабелю и клеммам.
2. Клеммы расположены под крышкой, подписаны разъемы буквами: N – это ноль, L – это фаза, разъем «земля» не маркируют.
3. Три провода стыкуют с разъемами, закрепляют, закрывают крышку. После проверяют заземление, тестируют сеть, запускают в работу.

Резервное питание организуют стабилизатором с накопителями. Чем больше объем накопителей, тем дольше отработает устройство без централизованной подачи электропитания. В среднем потребление насоса до 300 Вт в сутки, а уточнить показатель можно в техпаспорте прибора.

2 Разновидности насосов и их особенности

В систему отопления частного дома можно смонтировать различные циркуляционные агрегаты. Их делят на две большие группы. Циркуляционный насос может быть «сухим» либо «мокрым». При монтаже аппаратов первого типа своими руками следует учитывать, что их мотор отделен от рабочей части кольцами-уплотнителями. Делаются они из нержавейки. Во время запуска установки начинается процесс движения этих колец, что приводит к герметизации соединения водяной (очень тонкой) пленкой. Последняя находится между уплотнителями.

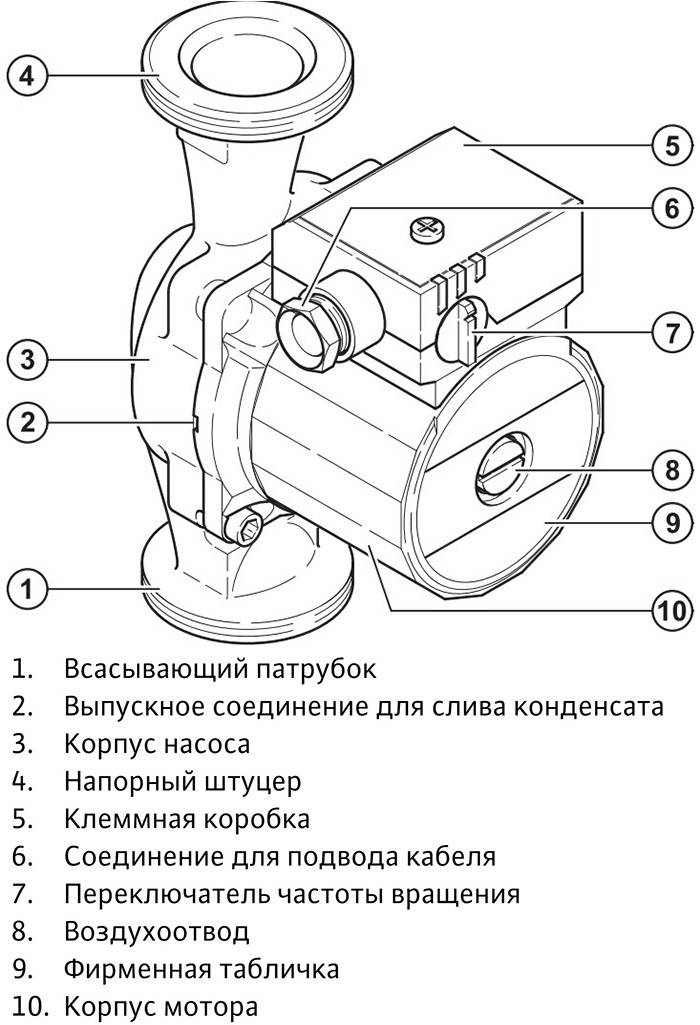

Циркуляционная насосная установка

Качественная герметизация в данном случае обеспечивается благодаря тому, что давление во внешней атмосфере и в самой системе отопления характеризуется разными показателями. «Сухой» насос при работе издает достаточно громкие звуки. В связи с этим его установка всегда производится в специально звукоизолированном отдельном помещении частного дома. Показатель полезного действия такого циркуляционного агрегата находится на уровне 80 %.

Существует три типа «сухих» аппаратов для подключения к системе отопления: горизонтальные, вертикальные, блочные. Электрический мотор в агрегатах первого типа размещается по горизонтали. Нагнетательный патрубок крепится в них на корпусе аппарата, а всасывающий – на валу (на лицевой его стороне). В вертикальных установках патрубки находятся на одной оси. А двигатель в этом случае располагается вертикально. В блочных циркуляционных агрегатах нагретая вода выходит радиально, а поступает в систему по осевому направлению.

Уход за «сухим» агрегатом объективно сложный. Его элементы требуется регулярно смазывать специальным составом. Если этого не делать, торцевые уплотнители быстро выйдут из строя, что приведет к остановке насоса. Кроме того, в частном доме «сухие» аппараты следует размещать в комнатах, где нет пыли. Ее завихрения при работе оборудования нередко становятся причиной разгерметизации насоса.

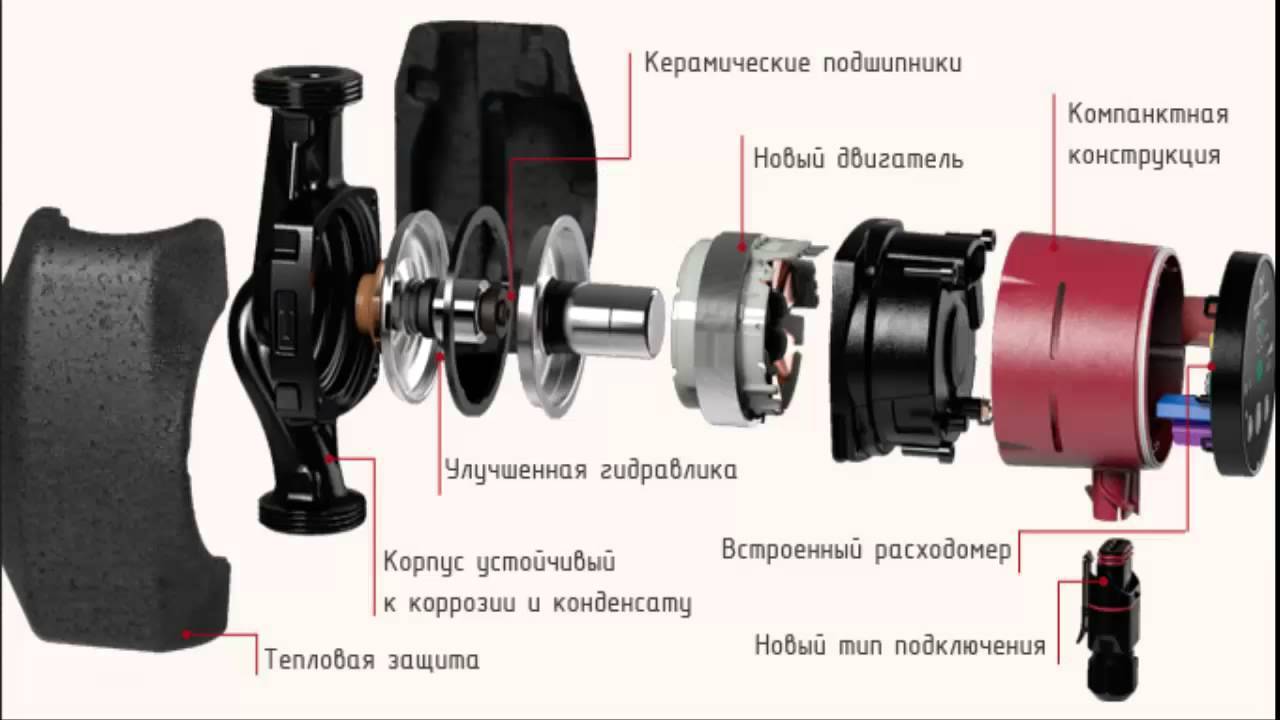

В «мокрых» агрегатах функцию смазки выполняет сам теплоноситель. Крыльчатка и ротор таких установок погружены в воду. «Мокрые» аппараты намного менее шумные, их проще смонтировать своими руками. Да и их техническое обслуживание более простое по сравнению с «сухими» насосами.

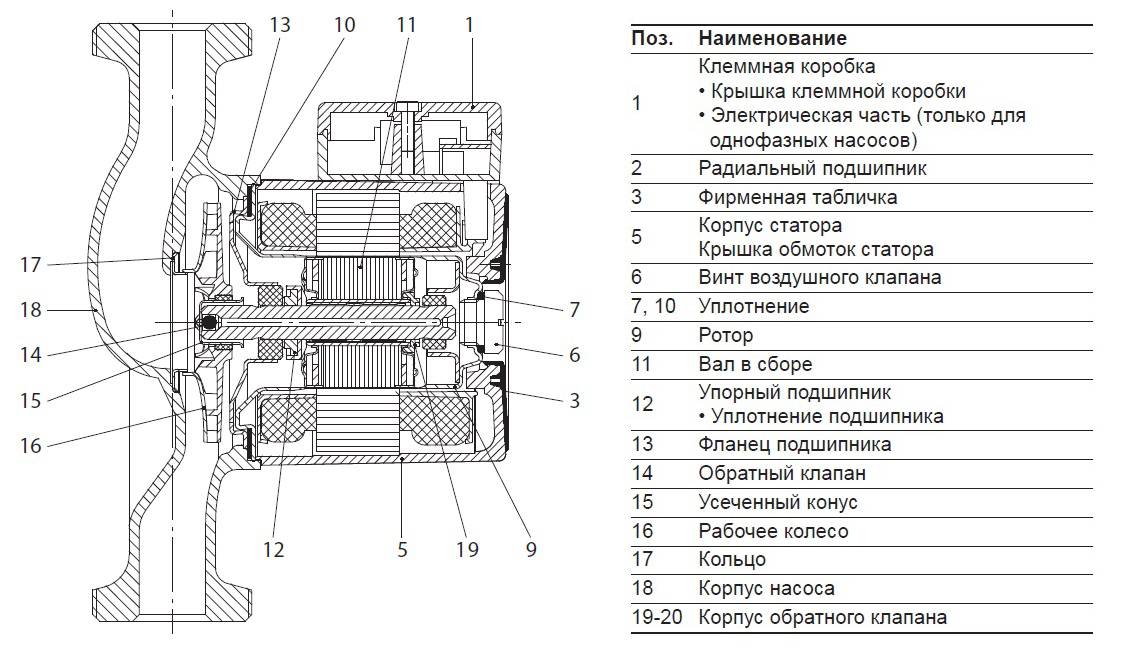

Корпус «мокрой» установки, как правило, делают из латуни либо бронзы. Между статором и ротором обязательно имеется особый разделитель из нержавейки. Его называют стаканом. Он необходим для придания требуемой герметичности двигателю (точнее его элементам, находящимся под электрическим напряжением). Именно «мокрые» агрегаты чаще всего монтируют в частном доме в систему отопления.

Они неплохо справляются с задачей по обогреву относительно небольших площадей. Для крупных объектов такие аппараты не годятся, так как их производительность обычно не превышает 50 %. Малый КПД «мокрых» установок обусловлен невозможностью качественной герметизации стакана, размещенного между статором и ротором.

Циркуляционные насосы для систем отопления: технические характеристики

Подавляющее большинство существующих схем включает в себя ту или иную модификацию циркуляционного нагнетателя. Основными техническими характеристиками, по которым выбирается необходимое устройство являются:

Производительность агрегата. От производительности насоса зависит количество теплоносителя, перекачиваемого в единицу времени. Значение этого параметра зависит от длины трубопроводов, количества поворотов, наличия вертикальных участков и т.д;

Напорные характеристики показывают, на какую максимальную высоту данное устройство может поднять весь столб теплоносителя;

Рабочее напряжение электросети. Различные модели могут подключаться как к однофазной, так и к трехфазной сети;

Номинальная мощность насоса. При возможности работы в нескольких режимах, в паспорте изделия указывают показатели мощности и силы тока для каждого скоростного режима. Большинство существующих устройств рассчитано на 55 – 75 Вт.

Допускаемая температура среды. При выборе оборудования, целесообразно остановиться на модели, способной выдерживать температуру теплоносителя 110 С;

Монтажные размеры устройства включают в себя диаметр резьбы входного и выпускного патрубка (для домашнего использования это, чаще всего, 1 или 1,25 дюйма) и установочные габариты (у наиболее распространенных моделей она может быть 130 или 180 мм);

Уровень защиты электрооборудования (двигателя). Бытовые системы оснащаются циркуляционными насосами с классом защиты IP44. Обозначение свидетельствует, что полностью исключено попадание в полость корпуса абразивных частиц размером более 1 мм, а электрооборудование надежно защищено от брызг и конденсата;

Предельное давление жидкости в выпускном патрубке, у бытовых модификаций это значение редко превышает 10 бар.

Схемы обвязки систем отопления

Выстраивая линию изложения для быстрого понимания особенностей организации тех или иных систем отопления, разумно начать с варианта с принудительной циркуляцией.

С принудительной циркуляцией

У такой схемы есть ряд особенностей.

1. Перепады высот, наклоны труб, расположение радиаторов относительно нагревательного котла никак не регламентируются.
2. В системе применяются многоточечная техника или одноточечная система выпуска воздуха (краны Маевского на радиаторах отопления или одна точка отвода с наибольшим уровнем высоты).
3. Допускается организация как угодно большого количества изолированных контуров циркуляции, каждый из которых обслуживается отдельным насосом.

Главная отличительная черта системы с принудительной циркуляцией — ее работа без функционирования циркуляционного насоса невозможна. Поэтому при отключении питания теплоноситель останавливается, помещения не отапливаются.

С естественной циркуляцией

Система с естественной циркуляцией имеет ряд преимуществ, однако требует четкого соблюдения правил организации. Ее особенности следующие.

1. После нагревательного котла предусматривается разгонная линия, вертикальная труба, позволяющая создать давление при расширении теплоносителя для его движения по сети.
2. Регламентируется четкий параметр наклона, как труб подачи, так и обратки.
3. При нескольких контурах отопления трудно или невозможно добиться оптимальной отдачи тепла в каждом из них.

Управление циркуляционным насосом движением теплоносителя способно кардинально увеличить функциональность, эффективность, настраиваемость системы обогрева с естественной циркуляцией.

Такая система позволяет решить ряд стандартных задач:

• нивелировать ошибки проектирования и преодолеть гидравлическое сопротивление сети трубопроводов;
• оптимизировать загрузку контуров отопления при установке нескольких насосов, регулировать отдачу тепла;
• улучшить условия работы нагревательного оборудования.

Главное достоинство системы с естественной циркуляцией, при всей сложности ее организации, заключается в возможности работы при отключении энергопитания. Чтобы этого достичь, циркуляционный насос устанавливают в байпас. Это достаточно простая структура.

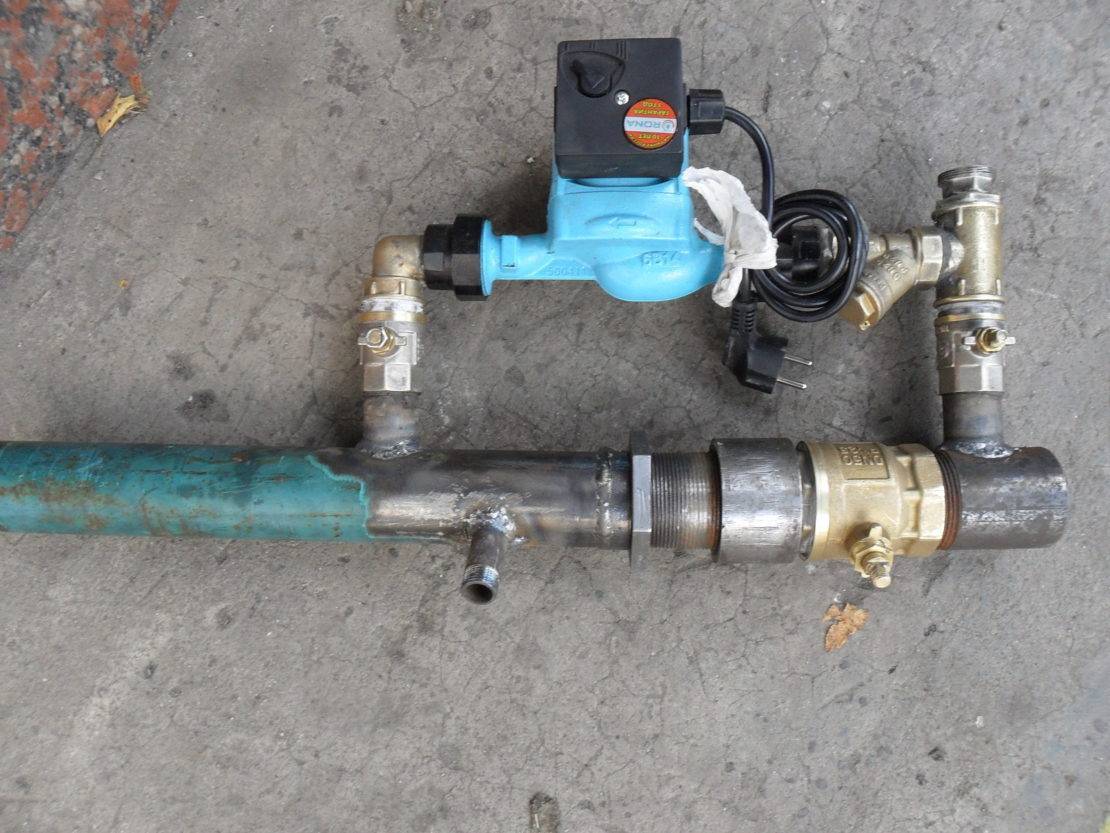

Байпас – это отдельный узел для установки циркуляционного насоса с петлей обвода и запорной арматурой для обслуживания.

Узел байпаса обеспечивает несколько удобных возможностей.

1. При перекрытии шаровых кранов нагнетатель можно снять без слива всей системы, чтобы провести ремонт циркуляционного насоса или его замену.
2. Обеспечивается работа системы без электропитания.
3. Можно провести первичный запуск отопления без участия циркуляционного насоса.
4. Легко организовать структуру защиты насоса от попадания в его турбину примесей, путем установки фильтра грубой очистки или узла сетчатого типа.

Схема водяного отопления частного дома может использовать как байпас с ручным, так и с автоматическим управлением. В последнем случае в контуре обвода циркуляционного насоса монтируется обратный клапан.

При работе циркуляционного насоса на выходе обратного клапана образуется избыточное давление. Узел перекрывает подачу, обеспечивая оптимальную схему движения теплоносителя. При отключении питания через клапан начинает двигаться вода благодаря естественной гравитационной составляющей. Такая схема не требует регулировки и настройки, в том числе при пусконаладочных работах.

Совет! Поскольку обратный клапан — достаточно чуткое к попаданию окалины и минеральных отложений устройство, в открытых системах отопления рекомендуется дублировать его работу последовательно устанавливаемым шаровым краном.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ЦИРКУЛЯЦИОННОГО НАСОСА

Выбор подходящей модели насоса для котла отопления начинается с изучения базовых параметров. Предварительно делается расчет отопительной системы и на основе полученных данных подбираются компоненты.

Учитывается не только техническая составляющая, но и производитель. От качества сборки и соблюдения технологии зависит продолжительность безремонтной работы.

Основные технические характеристики:

• производительность;
• высота подачи;
• число скоростей;
• установочные размеры;
• потребляемая мощность;
• максимально допустимая температура теплоносителя.

Определяющая характеристика – производительность. Она указывает максимальный объем перекачиваемой жидкости за единицу времени. Для бытовых моделей варьируется от 25 до 60 л/мин. Зависит от фактического гидравлического сопротивления элементов системы.

Высота подачи или гидравлическое сопротивление, определяет максимальную высоту, на которую насос может поднять водяной столб. Может составлять от 3 до 7 м. Каждые 10 метров высоты соответствуют одной атмосфере давления.

Установочные параметры учитываются для правильного подключения помпы к системе отопления

Важно – диаметр патрубка насоса должен быть меньше сечения основной магистрали. В противном случае напор создаст область пониженного давления.

Потребляемая мощность незначительная, не превышает 0,8 кВт. Но ее нужно учитывать при расчете нагрузок теплоснабжения. В особенности это касается электрического отопления.

Количество скоростей для бытовых моделей не превышает трех. Этого достаточно для регулировки напора и оптимизации параметров работы.

Максимально допустимая температура воздействия зависит от режима работы отопления. Для низкотемпературного теплоснабжения, до +75/40С этот параметр несущественен. Но для запаса рекомендуется покупать модели, рассчитанные на максимальные тепловые воздействия – до +110С.

Расчет параметров насоса.

Для определения значений характеристик насоса нужно знать базовые параметры отопления – мощность котла и режим работы теплоснабжения. Они же зависят от тепловых потерь здания. По СНиП 2.04.07-86 при должном значении сопротивления теплопередачи наружных стен и оконных конструкций на 1 м² жилой площади необходимо 177 Вт тепловой энергии.

При повышении этажности норма увеличивается до 101 Вт.

Для одноэтажного здания площадью 120 м² с соблюдением норм теплоизоляции мощность котла будет равна:

Расчет производительности, или расхода, насоса выполняется по следующей формуле:

.

Где:

• Q – производительность помпы, м³/ч;
• N – расчетная мощность отопительного оборудования, кВт;
• t1 и t2 – температура воды на выходе из котла и в обратной трубе, С.

Для котла с номинальной мощностью 22 кВт и при температурном режиме работы 90/70 можно рассчитать расход помпы:

.

Рекомендуется взять небольшой запас производительности, чтобы оборудование не работало постоянно на максимальной мощности.

Высота подачи или напора, рассчитывается по сложным формулам. Для автономного теплоснабжения частного дома или квартиры можно взять приближенные значения. Опытным путем были выявлены данные гидравлического сопротивления определенных участков системы в зависимости от их конфигурации и назначения.

Величины гидравлического сопротивления, Па/м, для компонентов отопления:

• прямые участки трубопроводов – до 150;
• фитинги – до 45;
• трехходовые смесители – 30;
• терморегулирующая аппаратура – 105.

Значения для всех компонентов системы нужно суммировать. Для расчета напора полученный результат умножается на 0,0001.

Важно – перепады высот не берутся в расчет, так как они компенсируются вертикальным участком обратной трубы. Но кроме них нужно учитывать поворотные узлы

Для них гидравлическое сопротивление зависит от диаметра магистрали и значения угла поворота.

Непосредственная установка

Процесс установки насоса на отопление требует предварительной покупки оборудования с разъемной резьбой. В случае его отсутствия монтаж будет затруднен необходимостью самостоятельного подбора переходных элементов. Для долгосрочного функционирования также понадобится фильтр глубокой очистки и обратные клапаны, обеспечивающие работу под давлением.

Монтаж осуществляют с помощью набора гаечных ключей соответствующих размеров, запорной арматуры и байпасов, равных диаметру стояка.

Место для врезки

При подключении насоса необходимо учитывать его периодическое техобслуживание и ставить в зоне прямой досягаемости. Приоритетное место установки также определяется другими нюансами. Раньше мокрые насосы часто монтировались в обратных контурах. Охлажденная вода, что омывала рабочую часть оборудования, продлевала сроки эксплуатации сальников, роторов и подшипников.

Детали современных циркуляционных приборов выполнены из прочного металла, защищенного от воздействия горячей воды, и потому могут свободно крепиться на подающем трубопроводе.

Повышение эффективности

Правильно смонтированный насосный агрегат может увеличить давление в зоне всасывания, и тем самым повышает эффективность отопления. Схема подключения подразумевает установку прибора на подающем трубопроводе недалеко от расширительного бачка. Это создает высокотемпературную зону на заданном участке обогревательного контура.

Перед врезкой байпаса с насосом понадобится убедиться в способности аппарата выдерживать натиск горячей воды. Если частный дом оборудован теплым полом, прибор нужно установить на линии подачи теплоносителя – это обезопасит систему от появления воздушных пробок.

Аналогичный способ подходит для мембранных баков – байпасы крепятся на обратке в минимальной близости от расширителя. При этом может быть усложнен доступ к агрегату. Проблему исправит монтаж на поставляющем контуре с врезкой вертикального обратного клапана.

Структурная схема

Установка циркуляционного оборудования требует соблюдения правил, касающихся последовательности крепления элементов:

• шаровые краны, монтирующиеся по бокам насоса, обеспечивают возможность его снятия с целью проверки или замены;
• фильтр, врезанный перед ними, защищает систему от включений, засоряющих трубы. Песок, окалина и мелкие абразивные частицы быстро разрушают крыльчатку и подшипники;
• верхние части байпасов оснащаются клапанами для стравливания воздуха. Они могут открываться вручную или работать в автоматическом режиме;
• схема правильного монтажа «мокрого» насоса подразумевает его горизонтальное крепление. Стрелка на корпусе при этом должна совпадать с направлением движения воды;
• защита резьбовых соединений обеспечивается применением герметика, а все сопряженные детали укрепляются прокладками.

С целью соблюдения безопасности, подключать насосное оборудование можно только к заземленной розетке. Если заземление еще не проведено, его необходимо обеспечить до начала эксплуатации аппарата.

Зависимость насоса от наличия электричества – не преграда для нормального функционирования. При разработке проекта нужно включить в него возможность природной циркуляции.

Последовательность работ

При подключении к действующей отопительной сети понадобится слить из нее теплоноситель и продуть систему. Если трубопровод активно использовался на протяжении многих лет, его необходимо промыть несколько раз, чтобы удалить из труб остатки накипи.

Функциональная цепочка из циркуляционного насоса и его арматуры монтируется в заранее выбранном месте согласно правилам подключения. Когда установочный цикл завершен и прикреплены все дополнительные приборы, трубы снова заполняются теплоносителем.

Для удаления остатков воздуха нужно открыть центральный винт на крышке аппарата. Сигналом успешного стравливания станет вода, текущая из отверстий. Если насос обладает ручным управлением, газы понадобится выводить перед каждым включением. Для сохранения оборудования и уменьшения вмешательства в процесс обогрева можно поставить автоматический насос с системой контроля работы.

Технические характеристики насосов для систем отопления GRUNDFOS UPS 25–40

Основание устройства сделан полностью из чугуна. Конструкция привода изготовлена по схеме «мокрый ротор». Благодаря такому типу сборки насосов практически бесшумен. Работает он на трёх скоростях, они обычно устанавливаются в зависимости от вашей системы отопления (то есть везде индивидуально). Маркировка названия модели расшифровывается так:

• Up — обозначение типа оборудования;
• S — переключатель скоростей насоса;
• 25 — диаметр трубы, в мм;
• 40 — наибольший показатель напора.

Такое циркуляционное устройство имеет небольшие размеры, именно поэтому оно не нуждается в дополнительном рабочем месте. Насос предназначается для циркуляции воды в системах отопления и обогрева пола, снабжения горячей водой.

Технические характеристики устройства:

• Присоединение трубы — G 1 1/2;
• Максимальный рекомендуемый подъем — 2,45 м;
• Диаметр патрубков — 25 мм;
• Напор — до 4 м;
• Общая мощность — 25/35/45 Вт;
• Вес — 2,6 кг;
• Наибольший расход устройства —3,5 м3/ч;
• Монтажная длина — 180 мм;
• Максимальное рабоче давление — 10 бар;
• Питание — 230 В.

Циркуляционное устройство очень экономичное: может работать как постоянно, так и с помощью настройки таймера, который контролирует весь процесс по заданным параметрам.
