Установка замка на калитку из профнастила

Монтаж ответной планки

Для любого типа запирающего механизма необходима ответная планка, сделать которую можно самостоятельно. Способ монтажа зависит от опоры, используемой в виде элемента каркаса.

Если опорой выступает швеллер или труба большого диаметра, то в металле просто вырезается отверстие для ригеля. Чтобы проделать эту манипуляцию с максимальной точностью следует закрыть калитку и просто перевести механизм замка в открытое положение, предварительно смазав ригель зубной пастой или шпаклевкой, которые смогут отпечататься на опоре.

Такая же технология по подготовке планки используется в случае, когда опорой выступает уголок. Если он недостаточно широкий, его расширят посредством металлической пластины, привариваемой к уголку. Только после этого в металле делается необходимое отверстие.

По этому принципу монтируется планка при использовании для каркаса трубы небольшого диаметра. К ней приваривается пластина или листа металла (не менее 3 мм толщиной), на ее поверхности отмечается место соприкосновения с замком, и вырезается отверстие.

Вырезается отверстие либо сварочным аппаратом, либо посредством сверла, которым проделываются несколько дырочек, в дальнейшем расширяемых напильником.

Монтаж врезного замка

Сегодня в продаже представлены врезные механизмы, специально разработанные для установки в калитки из профильного листа. Их ширина минимальна и подходит для трубы 40х40 мм. Установить конструкцию можно, не прибегая к помощи специалиста.

Сначала производится разметка замка для будущей установки. Для этих целей можно воспользоваться гвоздем.
Сверлятся технические отверстия, соответствующие предварительно проведенной разметке.
Если диаметр каркаса недостаточен, наваривается дополнительный металлический короб из листа толщиной 3 мм.
В торцевой части двери сверлятся отверстия под винты крепления, которые должны оказаться за пределами короба для надевания гаек на винты.
На боковую часть трубы монтируется планка ответная.
Вставляется замок и крепится входящими в комплект винтами.
На последнем этапе монтируется ручка и дополнительные элементы конструкции.

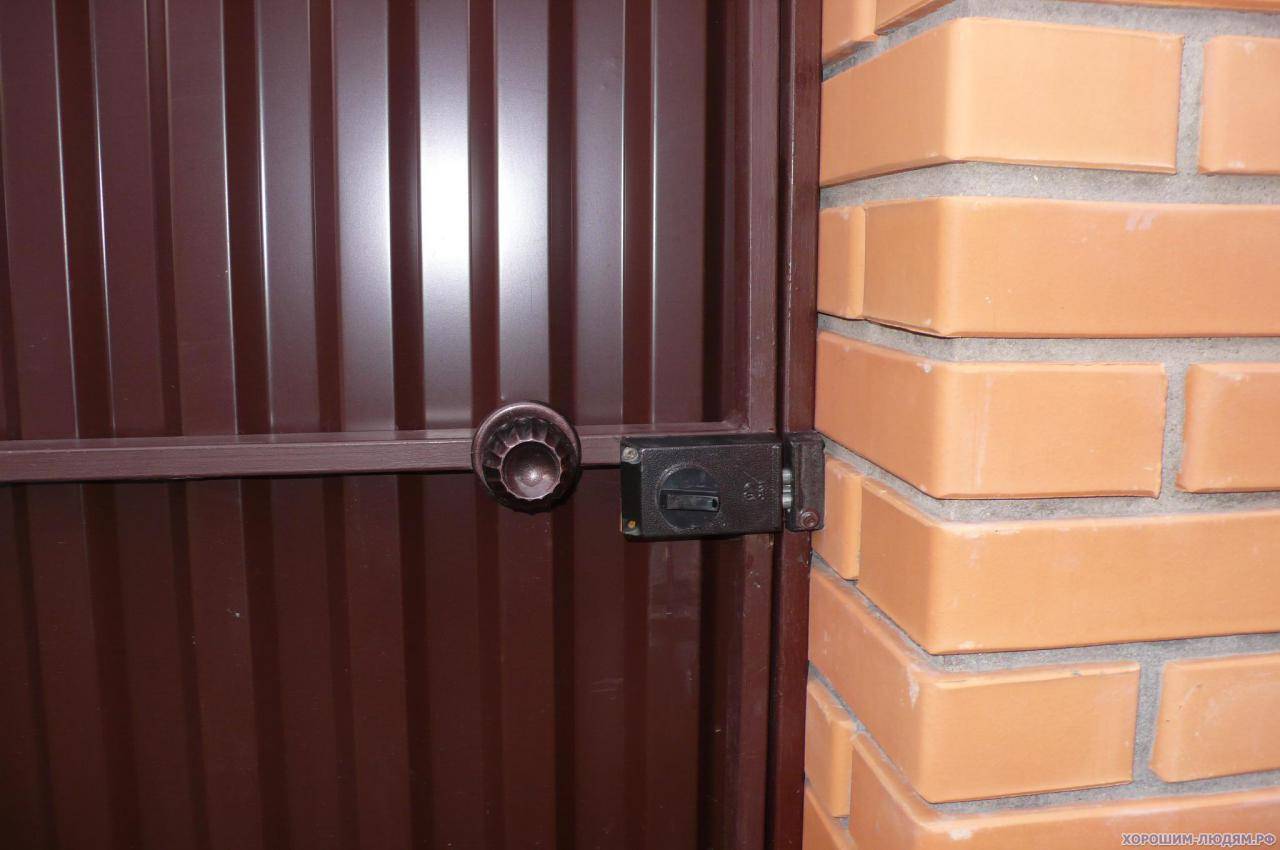

Монтаж накладного замка

Еще более простым оказывается монтаж замка накладного. Состоит процедура установки из нескольких этапов.

Замок с внутренней стороны прикладывается к полотну калитки. При этом одно крепежное отверстие должно попасть на горизонтальную профилированную трубу, а сердечник и ручка – ниже или же выше нее.
Монтируется ответная планка.
В каркасе сверлится отверстие под крепежи, в профильном листе – для ключа и будущей ручки, после чего они выравниваются при помощи шарошки.
Замок крепится, сердечник, ручки и накладки устанавливаются согласно типу конструкции.

Комплект накладного замка

Защелка для калитки — инструкция и фото

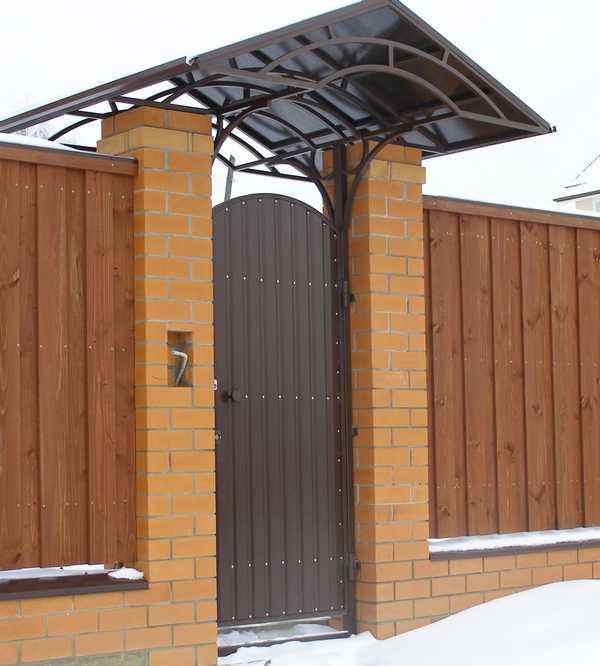

Ни один двор не обходится без ограждения в виде забора и приличного входа. Хорошая калитка – это не только красивая дверь, но и крепкая защелка для калитки. Для безопасности издавна используют разнообразные виды задвижек. Рассмотрим основные.

Отличный вариант для частного дома

Какие бывают калиточные замки

Существует огромное количество видов замков, которые, в свою очередь, делятся на подвиды.

Например, защелка бывает механическая (с ключом), ручная. Дополнительная установка ручной пригодится, если ключи потеряются.

По расположению направления монтировки делят на горизонтальные и вертикальные.

По тому, как работает сам механизм, они бывают винтовые, сдвигающиеся накладные, поворотные с пазами, на пружинах, ригельные, электромеханизмы (работающие в автоматическом режиме).

Раньше обыкновенные задвижки были самыми распространенными. Сейчас появилось большое количество других замочных типов, которые стали активно применять для различных дверей.

Хороший вариант для деревянного ограждения

Делая калитку своими руками, не поленитесь установить простую задвижку в виде вертушки или щеколды.

Вертушка и щеколда

Для изготовления вертушки достаточно иметь брусок из дерева небольшого размера. Его прибивают к опоре калитки (которую фиксируют шпингалеты) гвоздем либо болтом (сквозным). Вертушка обладает поворотным механизмом.

Щеколду полюбили за универсальность и надежность. Она крепится к раме, самой двери либо полотну. Иногда ее монтируют в месте открывания калитки со стороны двора (не бросается в глаза, максимально скрыта).

Делаем щеколду

Сооружается затворка так:

Необходимо закрепить в земле трубу (0,5 м длина).
Совершить разметку будущего нахождения крепежа, механизма.
На полотне калитки, над трубой, фиксируем трос либо прут со сквозным отверстием (для бечевки).
Трос протягиваем в подходящее удобное место. Когда происходит его натяжение (нажатие на него), поднимается защелка, и калитка открывается. В защелкивающей затворке главное – вовремя обрабатывать ее от влияния внешней среды (мороз, дождь, солнце).

Виды и применение

Именно дворовой запор на калитке наделяет базовыми свойствами безопасности любые ворота. Специальные засовы можно приобрести в строительном магазине, а можно сделать и своими руками. Но чтобы выбирать какой механизм устанавливать на калитку, сначала стоит разобраться, какие виды запоров существуют.

Стоит учитывать, что запор механического типа предусматривает ключи. Поэтому если на калитке установлена дополнительно ручная защелка, хозяин участка может не волноваться в том случае, если ключ был утерян, ведь у него всегда будет возможность надежно запереть дверцу.

Засовы различаются по направлению монтирования (вертикальные, горизонтальные) и по работе самого механизма (накладные сдвижные, винтовые, ригельные, пазовые с поворотным механизмом, пружинные защелки).

Вертикальные и горизонтальные засовы

Запоры такого типа удобны в эксплуатации и способны обеспечить надежную фиксацию калитки и ворот. Вертикальные задвижки подходят для распашных гаражных ворот. Этот механизм представляет собой прутья из стали, которые закрепляют створки и монтируются в углублениях непосредственно в полу и на потолке.

Вертикальная установка Горизонтальная установка

Возможен вариант установки вертикального засова и в калитки врезного типа. Однако они должны иметь меньший размер, и требуют дополнительно приваривать металлические фиксаторы внизу и верху проема, в которых закрепляется функционирующая защелка.

Благодаря своей универсальности горизонтальный запор весьма популярен. Механизм горизонтальной задвижки состоит из стержня, держателя и фиксирующего ушка. Такая конструкция менее громоздкая, чем вертикальный засов. Такой запор несложно изготовить своими руками.

Накладной плоский и винтовой запор

Накладной запор представляет собой нехитрый механизм, легко монтируемый к воротам, выполненным из любого материала. Такая защелка, как правило, устанавливается с внутренней стороны двора, однако, в комплекте с навесным замком они могут защищать и снаружи.

Винтовый механизм Накладной плоский

Винтовой запор подходит для установки на лицевой стороне калитки. Процесс монтажа прост, как и эксплуатация такого типа задвижек. Затвор, состоящий из основы ключевого механизма и стержня с резьбой, приводится в действие специальным ключом. Такой запор несложно изготовить своими руками. Но, несмотря на простоту изготовления, это устройство имеет серьезные недостатки.

Затворы требуют дополнительного пространства в проеме калитки для выемки с резьбой, куда должен вкручиваться стержень. Еще одним серьезным недостатком такого механизма является то, что к нему несложно подобрать подходящий ключ.

Ригельный замок и пазовый затвор с поворотным механизмом

Принцип действия

Ригельный замок с реечной системой состоит из ключа с уникальными выемками и соответствующей этому ключу основой. Соорудить такую задвижку своими руками по силу лишь спецу, поэтому проще купить его в специализированном магазине.

Пазовые защелки представляют собой простенький механизм, но, несмотря на это, надежно защищают ворота от взлома. Чтобы изготовить такой затвор своими руками, понадобятся не только специальные знания, но и специальные инструменты. Принцип запорного механизма состоит в том, что вставленный в замочную скважину ключ, круговыми движениями приводит в действие шестерной механизм, открывающий и закрывающий калитку.

Есть еще один вид − пружинная задвижка с фиксацией. Защелка приводится в действие с помощью пружинной конструкции. Такой тип затворов рекомендуется устанавливать исключительно с внутренней стороны калитки в качестве дополнительной замыкающей конструкции.

Стоимость

Ценовая политика моделей разнообразна. Стоимость изделий в зависимости от региона может меняться. Однако для наглядности желающим купить замки приведена примерная цена каждого типа замка.

Навесные механизмы являются самыми бюджетными на рынке таких товаров. Стоимость таких изделий варьируется от 80 руб. за штуку. Рост этого показателя у названных моделей чаще всего обусловлен сложностью запирающего устройства и типом материала.

Стоимость варьируется от марки и сложности замка

Накладной замок на калитку иностранных производителей имеет цену от 2500 руб. за штуку. В целях экономии можно ограничиться и приобретением механизмов отечественных заводов-изготовителей: «Омега», «Зенит» и пр. Нижний порог стоимости таких изделий берет свое начало от 350 руб. за штуку.

Классы надёжности замков

Определение класса надёжности замка производится путём определения времени необходимого для взлома замыкающего механизма или открытия отмычкой.

Различают четыре степени устойчивости:

Деактивация такого механизма занимает несколько секунд. Устройства такого типа смогут избавить только от назойливых гостей.

Вскрытие происходит не более чем за пять минут

Без сомнений, взлом такого замка привлечет к себе внимание.

Открытие замочного элемента потребует более пятнадцати минут. Этот механизм требует профессионального подхода

Он часто используется для установки на ворота и калитки оградительных сооружений.

Может противостоять взломщику в течении тридцати минут и более. Цена этого замка относительно велика, но он того стоит. Вскрыть его можно только силовым путём или при помощи режущего инструмента. Механизм замочного элемента выполнен из высокопрочных материалов, устойчивых к воздействию сверла.

Установка своими руками

Чтобы установить замок в калитку из профнастила, потребуются:

дрель, сверла по металлу разного диаметра;
шуруповерт;
болгарка;
крестовая отвертка;
крепеж;
карандаш для разметки.

Действия при монтаже врезного, накладного и навесного замков различаются.

Навесной

Помимо перечисленных инструментов потребуются 2 металлические угловые проушины, на которые вешают замок, винты с гайками.

Порядок действий:

На калитке и заборе выбирают оптимальное местоположение проушин. Они должны располагаться на одной линии, но на небольшом расстоянии друг от друга: так, чтобы не мешать закрытию калитки, и чтобы можно было повесить замок, продев его дужку одновременно в обе проушины.
Прикладывают детали к профнастилу, отмечают карандашом точки под отверстия крепежа.
Просверливают отверстия, используя дрель со сверлами, диаметр которых не превышает диаметр винтов.
Прикручивают проушины к калитке и забору.
Закручивают с внутренней стороны гайки на винтах.

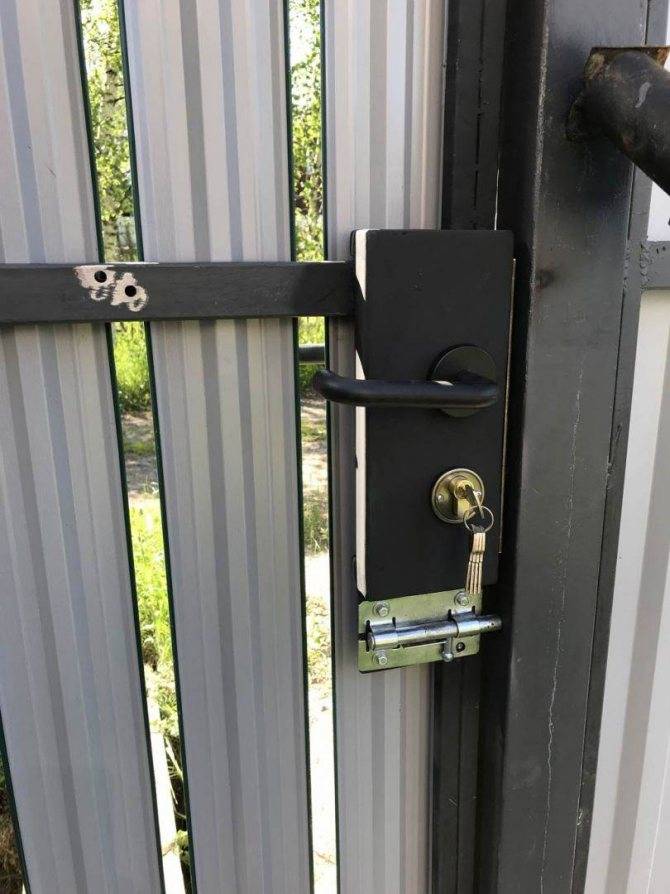

Накладной

Установить накладной замок на калитку из профнастила несколько сложнее. Для монтажа используют два способа.

Накладной замок

Если на калитке есть поперечная перекладина, ширины которой хватит для закрепления замка, используют ее. Корпус устройства прикладывают к внутренней стороне калитки так, чтобы замок одной стороной в месте, где находится отверстие для крепежа, заходил на планку, а другой – той, где расположены личинка и ручка – находились выше или ниже перекладины.

При наличии возможности снять с каркаса калитки профнастил, делают это, чтобы закрепить замок на планке винтом и гайкой. Если профнастил закреплен на заклепки, используют шуруповерт и саморезы.

После в профнастиле прорезают отверстие под ключ и, если требуется, ручку.

Если перекладины у калитки нет либо она находится слишком низко или высоко, к каркасу в месте расположения замка приваривают металлическую пластину. Накладной замок устанавливают на нее. Для закрепления корпуса на пластине используют винты. Затем прорезают отверстие под ключ.

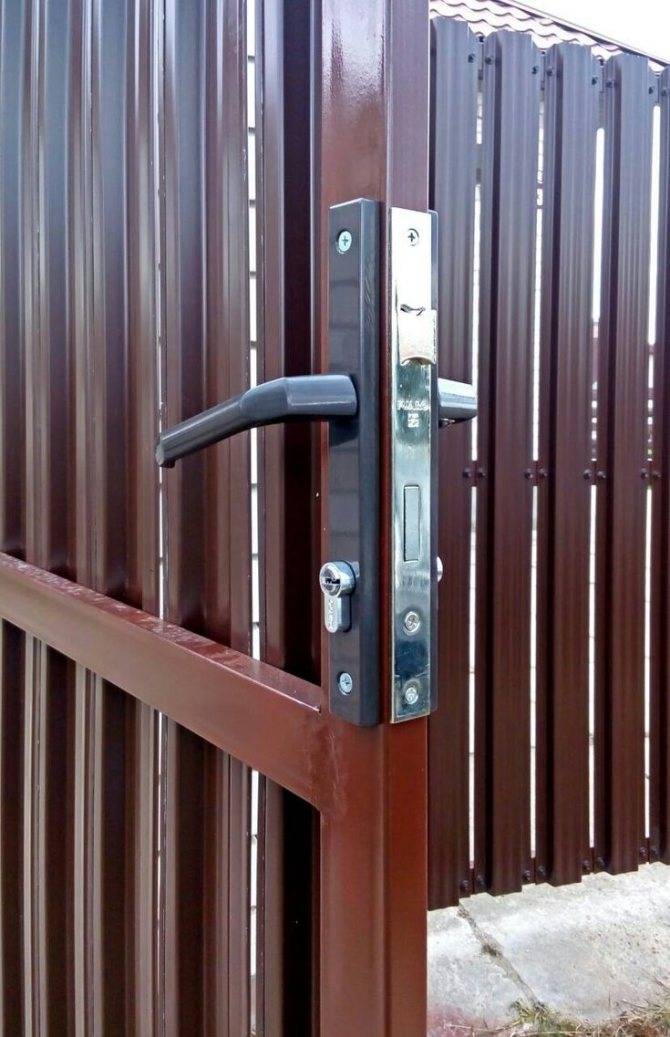

Врезной

Если для изготовления каркаса калитки были использованы профилированные трубы, установить замок можно двумя способами.

Врезной замок

Если каркас выполнен из узких труб, нужно сделать короб, в котором будет размещен замок. Для его изготовления используют листовой металл толщиной 3 мм. По размеру он должен быть таким, чтобы вложенный в него замок не соприкасался с его стенками.

Короб закрепляют на каркасе, используя сварочный аппарат. С торца калитки вырезают отверстие под ригель и винты. В боковой стенке короба просверливают отверстие под ключ.

Если каркас собран из труб, диаметр которых больше замка, короб не требуется. Устройство помещают в саму трубу. Для этого:

Отмечают на каркасе местоположение замка.
С помощью болгарки вырезают в трубе отверстие.
Вставляют замок, размечают отверстия для крепления, просверливают их.
Устанавливают механизм.
Вырезают в профнастиле отверстие под ключ.

Ответная планка

После установки врезного или накладного механизма необходимо сделать ответную планку, чтобы замок можно было закрыть. Перед тем как приступать к монтажу, следует точно определить уровень ее размещения. На ригель наносят немного зубной пасты, закрывают калитку, проворачивают ключ. Ригель выдвинется, коснется опорного столба, пометив нужный участок.

Замок с ответной планкой

Порядок действий зависит от того, какой материал был использован для изготовления каркаса:

Узкая металлическая труба. С помощью сварочного аппарата на опоре закрепляют металлическую пластину, в которой вырезают отверстие под ригель. Толщина пластины должна быть минимум 3 мм.
Труба большого диаметра. В месте, где ригель касается опоры, вырезают углубление под него.
Металлический уголок. В широком уголке вырезают отверстие, к узкому приваривают металлическую пластину с отверстием.

В процессе установки замка на калитку из профнастила своими руками нужно четко придерживаться инструкции. При наличии необходимых инструментов и опыта обращения с ними работа не займет много времени.

Обязательно посмотрите видео:

Установка замка

Инструменты для установки замка на калитку из профнастила:

сварочный аппарат;
дрель со сверлами;
болгарка с кругом по металлу;
шуруповерт;
отвертка;
угольник;
чертилка, роль которой может выполнять острозаточенный предмет из инструментальной стали, для разметки отверстий и пазов на металле.

Установка накладного замка

При изготовлении калитки из профнастила на высоте 900 мм от уровня земли обычно вваривается поперечина. Если поперечный силовой элемент конструкции находится в другом месте, то под замок придется наваривать еще одну пластину. Замок с внутренней стороны калитки нужно расположить так, чтобы на поперечину попадало одно из крепежных отверстий, а ручка и сердечник попадали выше или ниже ее и разметить отверстия в дверном полотне для основного механизма и столбе под ригель. Если конструкция столба не позволяет выполнить в нем отверстие, то необходимо под ответную часть замка наварить пластину на нем.

Следующий этап работы – это сверление отверстий под ключ и ручку, и под ригель в столбе. Отверстия высверливаются по контуру и выравниваются напильником. На профлисте зачастую неудобно надевать гайки на резьбу болтов крепления механизма. Поэтому, чтобы закрепить его, лучше использовать саморезы по металлу. Отверстия под них заранее не сверлятся. Можно также использовать винты, под которые выполняются отверстия меньшего диаметра, и нарезается резьба с помощью метчика. Когда механизм закреплен, нужно установить сердечник и ручки с накладками.

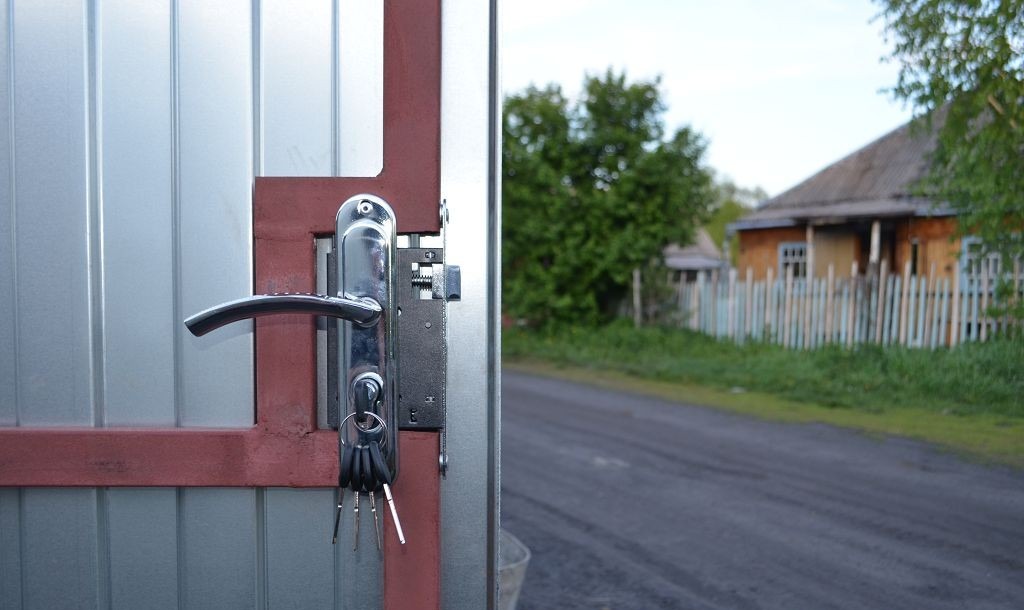

Установка врезного замка

Для калиток из профнастила выпускаются специальные узкопрофильные врезные замки с маленьким расстоянием от планки до центра цилиндра (личинки) и узкой планкой. Они предназначены для установки в трубу с размерами 40 × 40, 40 × 50, 40 × 60 или 60 × 60 мм. Удобны такие механизмы и тем, что они комплектуются личинками, которые легко заменить, если, например, были потеряны ключи. Сквозные винты для крепления личинок и дверных ручек увеличивают надежность замка и осложняют его взлом.

Но если решение об установке врезного устройства принималось уже после изготовления калитки из профнастила, и в качестве ее каркаса использовалась тонкая профильная труба, то под замок варится короб из стального листа толщиной 3 мм. Зазоры между стенками короба и корпусом замка должны быть минимальны.

Короб это или профильная труба, последовательность работ одинакова. Сначала в торце калитки из профнастила в коробе или профиле размечаются отверстия под крепеж и паз под корпус запорного устройства. Болгаркой выполняются два продольных реза и диагональ между ними. При этом получаются два треугольника, где две стороны, образующие острый угол, это разрезы в металле. Треугольники по узкой стороне отгибаются наружу и срезаются. Края паза под механизм обрабатываются напильником. Высверливаются отверстия под крепежные винты. Такие же работы проводятся для установки ответной части.

В полотне калитки (профнастиле) с внешней и внутренней стороны или на коробе размечаются и выполняются дрелью отверстия для установки личинки и врезания стержней, на которые будут монтироваться ручки. На дрель нужно установить сверло с небольшим диаметром. Отмеченные отверстия аккуратно высверливаются так, чтобы они впоследствии полностью закрывались декоративными накладками. Затем устанавливается и крепится саморезами механизм. Крепить можно и клепочным пистолетом, если такое оборудование есть под рукой. В механизм вставляется личинка и закрепляется специальным винтом. После этого монтируется квадратный стержень и на нем устанавливаются и закрепляются ручки.

Когда устройство установлено и закреплено, размечаются пазы для таблетки механизма и язычка. Очень точно определяется место паза, если язычок и таблетку вымазать шпатлевкой или обычной зубной пастой и несколько раз попробовать запереть калитку. Белые следы на столбе – это и есть разметка для выполнения пазов. Выполненные отверстия накрываются ответной планкой, которая крепится к столбу так же, как запорный механизм к профилю каркаса калитки.

Производители предлагают множество вариантов замков, в том числе и сконструированных специально для калиток из профнастила. Остается только определиться с типом устройства и бюджетом, выделенным для этой цели и аккуратно выполнить монтаж.

Выбор замка в зависимости от материала калитки

При выборе замка важны следующие факторы:

Толщина дверного полотна. Учитывается как при выборе врезного, так и накладного механизма. Массивные тяжелые замки можно крепить на надежной калитке из толстого дерева, сплошных стальных листов, кованых полотен.
Уровень периодической, постоянной нагрузки. Для проходного места, большой семьи, где дверь будет часто открываться и закрываться, необходимо выбирать соответствующую модель, которая будет устойчива к таким нагрузкам.
Уровень безопасности изделия. Всего уровней четыре. Замки с первым уровнем проще всего поддаются взлому, четвертый уровень ‒ самые взломоустойчивые.

К деревянной калитке из штакетника, досок, реек, массива замок можно крепить саморезами (накладной) или же по разметке, чертежу вырезать проем и вставлять механизм внутрь полотна (врезной).

Зафиксировать накладной замок для калиток из любого материала гораздо проще, при этом полотно остается невредимым. Главное, чтобы стержни механизма свободно и без усилий зашли в пазы.

Если решено крепить замок с ручкой, то лучше составить схему, где будет наглядно видно расположение ручки и запора. Они не должны находиться рядом. Под ручку потребуется отдельный крепеж. Ручка не должна быть препятствием для поворота ключа, открытия замка.

Для электрических замков подвод кабеля делают в конце. Вести провода лучше под землей, тщательно их заизолировать. На калитке кабель лучше прятать в полость металлопрофиля, пластиковых накладок ‒ это станет хорошей защитой от влаги.

Накладные замки лучше закрывать накладкой из резины, пластика.

Виды замков в зависимости от запирающего механизма

Сувальдный замок открывается специальным ключом. Если хотябы один зубец в ключе не подойдет замок не откроется.

Механические замки бывают кодовые, сувальдные и цилиндровые. Кодовый запор с наружной стороны калитки отпирается в результате набора установленного кода, а с внутренней — путем сдвига в сторону специального рычажка. Кодовым запорам ключ не требуется, надо только чаще менять код. Такие замки довольно надежны.

У сувальдных запоров ключи с одной или двух сторон имеют бородки с зубцами разной высоты. Набор сувальд (пластин внутри замка) изготовлен в соответствии с высотой зубцов на бородке, что обеспечивает поворот ключа. Если хотя бы один параметр в наборе сувальд не совпадет с параметрами зубцов, замок открыть не удастся, калитка останется закрытой. При поломке сувальдного механизма менять придется весь замок.

Принцип действия цилиндрических запоров тоже основан на совпадении высот иглообразных элементов (пинов) внутри замка с комбинацией отметок на ключе. Пины вращаются вместе с цилиндром-сердечником. Преимущество цилиндровых запирающих механизмов состоит в том, что поломанную личинку легко заменить новой.

Точность изготовления запирающего устройства цилиндрических замков очень высока. Такие запоры весьма чувствительны к попаданию внутрь личинки пыли и воды. Сувальдный механизм более надежен в эксплуатации, хотя попадание воды в зимнее время внутрь устройства тоже может стать причиной поломки.

Делаем выбор

Зайдя на форум, можно увидеть множество вопросов о том, как найти хороший замок для калитки, если полотно профлист, каркас труба и другие материалы. Отзыв на такие вопросы от разных людей не совпадает, но большинство склоняется к покупке фирменных моделей.

Пример готового к использованию накладного устройства

Модели Apecs простые, врезные с различным количеством задвижек. Сделать запор можно самостоятельно, имея стамеску, дрель, отвертку.

Усиленная недоступность и секрет в механизме моделей Cisa и Kale. Сувальдный механизм задвижки бывает круглой и прямоугольной формы по 3–5 шт.

Пример круглых сувальдов

Леруа Мерлен представляет серию запоров, в которых прочный стержень из титана и сложный ключ. Имеются модели с ручкой и кожухом для установки на кованые калитки.

Лучшие электромеханические и электромагнитные модели выпускает фирма Дорхан. С открыванием ключом, электронным замком и кодом.

Оборудование козырька над входной группой существенно продлит срок службы запирающего механизма

Каждый выбирает свою модель. Но не стоит экономить на запорах, ведь они защищают дом и участок.

Установка своими руками

После того как искомый замок приобретен, понадобится произвести монтаж. Для этого нужен следующий инвентарь:

элементы крепежа;
прибор углошлифовальный – УШМ;
электродрель;
сверла по металлу;
простой карандаш;
отвертка.

Если замок предстоит установить на входной части пустотелой конструкции, можно начинать процесс с разметки зоны для врезного замка в торцевой части калитки. Вырезать подходящего размера нишу, просверлить в полотне пазы для болтов, а также сделать отверстия для расположения ручки. На этом подготовительный этап считается оконченным.
