Камин с воздушным отоплением: Пошаговая инструкция по установке

Принцип работы

В обществе камины ассоциируются с аристократическим помещением и богатым интерьером. Поэтому многие считают, что отопление камином – это слишком дорогое удовольствие несвойственное для их социального слоя. Тем не менее, небольшой дровяной камин способен согреть малогабаритную квартиру в считанные минуты.

Камин с воздушным контуром

Современные исследования показали, что эффективность обогревания обычных печек можно повысить в несколько раз за счет организации конвекционной схемы передачи тепла. Конвекционная схема обогревания помещения использует физические законы нашего мира, то есть, теплый воздух, исходящий из труб, будет подниматься и обогревать помещение.

Главным отопительным оборудованием в устройстве топки является вкладыш, в котором происходит нагрев воздуха. Вкладыш окружен патрубками с воздухом. Патрубки подключаются к системе труб для развода воздуха. Воздух приводится в движение с помощью вентиляторов.

Необходимо заметить, что отопительное оборудование с воздушным отоплением может перемещать горячий воздух за счет гравитационной системы, в которой задействуют закрытые вентиляционные ходы. В такой системе движение воздуха обеспечивается за счет разницы температуры между газами. Гравитационная система очень требовательна к размещению труб – количество поворотов должно быть минимальным.

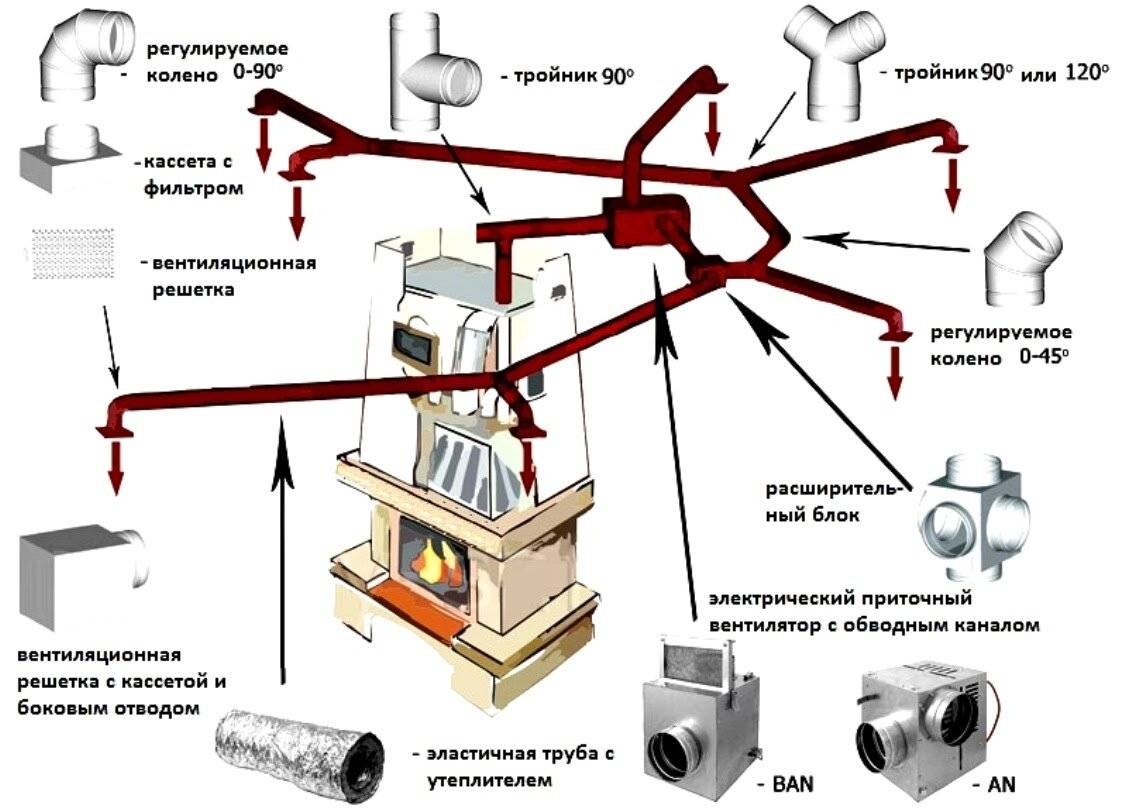

Воздухопроводные каналы камина

Чтобы отопительные камины могли качественно протапливать все помещение, в каждой комнате должно стоять вентиляционное отверстие с решеткой. Чтобы прогревание комнаты осуществлялось со всех сторон, в потолок часто встраивают анемостаты или закрытые диффузоры.

Такая отопительная система не подходит для прогревания комнаты с вентиляцией. То есть, трубы не проводятся на кухню, в ванную или гардеробную. Если эту рекомендацию проигнорировать, то в квартире создастся атмосфера с нарушенным давлением воздуха. В условиях нарушенного давления воздуха неприятные запахи не покидают кухню, а остаются в ней.

Также газовые камины с воздушной системой обогревания не рекомендуется устанавливать в комнатах, где есть большие окна или двери с плохой герметизацией. Стоит отметить, что герметизацию можно улучшить своими руками при помощи современных строительных материалов. Тогда воздушное каминное отопление сможет распространяться и на эти помещения риска быть вытянутым в атмосферу.

Это интересно: Подставка под камин: изучаем суть

Как выбрать камин для оформления интерьера гостиной

Камин в гостиной обычно выполняет две функции – элемент дизайна и, в меньшей степени – обогрев.

На современном рынке выбор каминов велик. Они различаются между собой по способу возможного расположения, по устройству топливного отверстия, по видам топлива, по конструкции и, наконец, по дизайнерскому решению.

Виды каминов по топливу

При выборе камина прежде всего обратите внимание на то, от какого топлива он будет работать

Дровяные

Дровяные камины – сложная конструкция с дымоходом, который представляет собой специальный отвод дыма за пределы помещения. Установка и подготовка к эксплуатации такого камина – трудоемкий процесс, требующий серьезных капиталовложений. Чаще всего решение об устройстве принимают еще на стадии проектирования дома

Кроме того, за ним нужен специальный уход и постоянное внимание. Дровяные не подойдут для городской квартиры, а для загородного дома – вполне приемлемый вариант

Газовые

Газовые модели камина более просты и в монтаже, и в использовании. Они дешевле дровяных и при этом дают больше тепла. Им необходим газоотвод – труба, в которую будет выходить отработанный газ. Подходят для домов с центральным газоснабжением, но могут работать и от баллонов. Для придания большей достоверности, в его топку можно положить муляж дров. Сложность установки заключается в получении разрешения соответствующей службы газового хозяйства. При работе газовый камин требует постоянного присмотра во избежание взрывоопасной ситуации.

Электрокамины

Электрокамины – это самое простое решение, он не нуждается в топливе, дымоходе, газоотводе и разрешении, достаточно просто включить его в электрическую розетку. Для городских квартир – это самый подходящий вид каминов, который доступен для разных категорий покупателей. Пламя в очаге реалистичного вида и при этом абсолютно безопасное. Некоторые модели оснащены дополнительными функциями, которые позволяет включать и выключать его дистанционно, усиливать или уменьшать интенсивность выделения тепла.

Биокамины

Биокамин – вид камина, в котором горит настоящий огонь, но без дыма и копоти. Он работает на специальном топливе растительного происхождения и требует постоянного присмотра в отличие от дровяных и газовых моделей.

Фальш-камин

Фальш-камин – альтернативный бюджетный вариант, имитирующий настоящий камин. Подойдет для тех, кто желает создать самобытную атмосферу в гостиной с минимальными денежными затратами. Фальш-камины в интерьере гостиной выполняют исключительно декоративную функцию и не обогревают помещение, зато смотрятся очень эффектно на фото и вживую.

Имитация камина из облицовочного кирпича, гипсокартона и прочих материалов, сложенная своими руками, станет прекрасным украшением комнаты. Поместив в декоративный камин красиво сложенные дрова, изящные свечи или светодиодные ленты, вы увидите, насколько уютной и теплой станет атмосфера.

Виды каминов по способу размещения в гостиной

Камины также подразделяются по способу их размещения в помещении:

1. Пристенные.
2. Встроенные.
3. Угловые.
4. Двустронние.
5. Островные, то есть располагающиеся в центре гостиной конструкции.

Угловой камин в интерьере гостиной – фото

Такая модель камина очень компактна и занимает небольшой угол, благодаря чему экономится полезное пространство комнаты. Можно установить в маленьких гостиной, площадь которой менее 20 кв.м.

По конструкции угловые камины делятся на два вида:

1. Симметричные.
2. Несимметричные.

Пристенный камин в интерьере гостиной – фото

Камины в гостиной можно расположить возле любой стены. Они называются пристенными. Особенности конструкции позволяют их смонтировать как в углу, так и вдоль стены.

Встроенные электрические камины в интерьере гостиной – фото

Камин можно встроить в стену или разместить как островную зону. Открытые камины дадут возможность любоваться веселыми языками пламени и ярким огнем. Закрытые модели более безопасны, так как имеют дверцу, которая закрывает живое пламя.

Островной (центральный) камин в интерьере гостиной

Если все-таки обогрев помещения будет являться определяющим при выборе камина, то стоит выбирать модель с односторонним излучением. Она обладает большей теплоотдачей, чем изделия с двух- и трехсторонним излучением, которые для работы требуют значительного объема воздуха и защищенного пространства перед камином.

Теперь, зная все особенности разновидностей каминов, вы сможете подобрать подходящий вариант и для вашего жилища.

Строим сами: камин с воздушным отоплением своими руками

Разобраться с воздуховодом и его схемами новичку непросто, а ведь это одна из главных этапов работы по устройству печи. Но если есть определенный опыт – можно соорудить конвекционный камин самостоятельно.

Для закладки топки и обустройства каналов используются такие материалы как, кирпич или металл. Для коротких участков иногда используют специальные гибки трубы, по которым осуществляется разводка горячего воздуха. Над печью располагаются вентиляторы. Неверная установка этих деталей может привести к неправильной работе всей системы. Вентиляторы давать подавать холодных воздух снаружи помещения, в ином случае существует вероятность обратного процесса – воздух из печи вместе с частями сгоревшего топлива и сажей будет поступать в помещение.

Разобраться с воздуховодом и его схемами новичку довольно непросто

Расположение агрегата тоже имеет значение. Так фронтальный камин способен обеспечить теплом большую гостиную, а для маленьких комнат предпочтительней угловые модели. Существуют разновидности каминов закрытого типа, располагающиеся в центре комнаты. Такое устройство способно отопить одну часть дома. При выборе такой модели обогревателя жилища стоит учесть количество окон, дверных проемов в комнате, которые станут препятствие для необходимой циркуляции воздушных потоков.

Предметы мебели

Несколько примеров меблировки кухни, объединенной с гостиной:

1. 1. Диван. Он становится предметом, который зонирует пространство. Диван ставят спинкой к тому месту, где готовят еду. В небольшие комнаты (менее 20 кв м) ставят уголок, который располагают у стены, установленной перпендикулярно или параллельно от кухни.
2. 2. Гарнитур. По мнению дизайнеров, минималистичные модели без вычурных деталей смотрятся современно. Сервиз, вазы или бокалы ставят на открытой полке. Для них можно купить модную витрину. Мебель ставят возле стены. Если пространство большое (20 кв м, 25 кв м или 30 кв м), то в центральной части можно установить остров, в котором есть и отделы для кухонных приборов.
3. 3. Комплект мебели. Стиль должен сочетаться с оформлением обеих комнат. В малогабаритных помещениях хорошо смотрится компактный столик и стулья, сделанные в из прозрачного материала или окрашенные в светлые цвета. В интерьер гостиной можно поставить стол с круглой столешницей. В просторных помещениях комплект устанавливают возле стенки или в центральной части. Здесь будет хорошо смотреться вытянутый обеденный стол прямоугольной формы.

Как сделать отопительную печку самостоятельно?

Пошаговая инструкция сооружения дровяной печи для дачи или частного дома своими руками: Из металлических уголков сделайте прямоугольную раму на ножках, которая будет исполнять роль основания для отопительного агрегата. После этого надежно прикрепите ее к полу. Наверх рамы уложите лист металла.

Чертеж металлической отопительной печки

Соорудите ящик из листов металла, который будет исполнять роль камеры для дров. Топка должна иметь двойные стенки, чтоб повысить продуктивность печки. Также разделите ее внутреннюю поверхность на две части и установите заслонку. В первом отсеке будет происходить процесс горения дров, а во втором – накапливание и отвод дыма.

Установите на топку дверцы, после чего произведите ее монтаж на подготовленное основание. Когда топка готова, приступайте к устройству дымохода. Его можно сделать из труб. Их нужно стыковать между собой при помощи раструбов, а все швы смазывать термостойким герметиком. Чтобы сделать изогнутую часть, воспользуйтесь коленом.

Дымоход для самодельной печи

Дымоход крепите к стене хомутами и кронштейнами.Чтоб готовая печь обладала высокой пожаробезопасностью, тщательно заизолируйте узлы перехода дымохода сквозь перекрытие. Сделайте это при помощи базальтового картона и стекловаты.

Покройте стенку, которая находится за камином, термостойким материалом. Ту же операцию произведите для пола около отопительного прибора.

На завещающем этапе можете облицевать печь.Самодельные дровяные печки нужно размещать в месте, где можно обеспечить постоянный приток воздуха.

Что такое длительное горение в отопительных печах

Как известно, интенсивность процесса горения топлива зависит от количества подаваемого кислорода. При достаточном его количестве топливо горит интенсивно, выделяя большое количество тепла, но сгорает закладка быстро. При ограниченном поступлении воздуха, горение может перейти в стадию тления, при котором даже языки пламени наблюдаются не всегда.

Печь на твердом топливе при наличии герметичной дверки можно перевести в режим тления

В принципе, любую печь путем манипуляций с задвижками можно перевести в режим длительного горения. Другое дело, что не все они предназначены для такого режима. Обычные печи с перекрытыми задвижками могут быть даже опасны — в режиме тления могут стать источником дыма или угарного газа. Так что лучше искать печь камин для дачи в характеристиках которой указана строчка «длительное горение» и стоит максимальное время горения одной закладки. Это может быть 6-18 часов.

Как определить поддерживает ли печь длительное горение или нет

Одна из характеристик, по которым можно отличить печь камин длительного горения для дачи от обычной отопительной — герметичное ее исполнение. Ведь надо сделать так, чтобы воздух поступал в нужном количестве. Не больше и не меньше. Второй признак — наличие нескольких регулируемых заслонок.

Заслонки, шиберы должны быть герметичны (на фото дверка зольника печи Nordika)

Герметичность проверить можно только во время топки, а вот наличие заслонок отслеживается визуально и то, насколько плотно они перекрывают доступ воздуха тоже можно посмотреть, как хорошо они двигаются. В некоторых моделях регулировка подачи воздуха происходит через зольный ящик. В таком случае надо смотреть, насколько он хорошо «ходит», насколько плотно перекрывает подачу воздуха. Хотя зольный ящик не может быть герметичным, больших отверстий он оставлять тоже не должен. Так же можно отследить наличие уплотнения на дверке, шибера на трубе. Все это критерии, по которым можно определить поддерживает ли данная печь-камин длительное горение.

С дожигом газов

Чем еще отличаются печи длительного горения от обычных? Тем, что в них может производиться дожиг газов, которые образуются в процессе горения дров. В обычных печах эти газы улетают в трубу, так как для их воспламенения требуется особый режим — высокая температура и ограниченный доступ воздуха. В печах длительного горения топливная камера может быть разделена на несколько частей. В одной горят дрова, в остальных — газы, которые образовались при разложении топлива. Подобные печи называют еще газогенераторными, так как именно в режиме тления образовывается самое большое количество газов. Что характерно, большая их часть имеет теплотворную способность выше чем у топлива, при разложении которого они образовались. Так что при использовании обычных печей значительная часть тепла упускается. Потому и считается что печь камин длительного горения для дачи и дома более выгоден, так как требуется меньшее количество топлива.

В технических характеристиках должна быть строка о том, что данная модель поддерживает режим длительного горения. Также должно быть максимальное время на одной закладке в режиме длительного горения

Минус в том, что печь камин длительного горения для дачи или дома стоит солидных денег. Ценник на модели, поддерживающие длительное горение, стартует от 400-450$, если это российский производитель и корпус из конструкционной стали. Отечественная нержавейка стоит раза в два дороже, а чугун — еще в два раза. Импортные печи-камины с функцией длительного горения, при тех же характеристиках, примерно на 70-100% дороже.

Отличие классического открытого камина от печи-камина

Классический камин открытого типа — это только дополнительный источник тепла, который обогреть помещение в холода не может. Он дает тепло в небольшом количестве, распространяется оно только во время горения топлива, причем непосредственно перед топкой. Этот вид отопительного прибора хорош для сырого летнего или осенне/весеннего дня. Зимой дать достаточное количество тепла для всего помещения он не в состоянии, так как для его работы нужна хорошая тяга, которая «вытягивает» большую часть тепла.

Одна из самых простых моделей: печь камин длительного горения для дачи и дома «Бавария». Производитель –ЭКОКАМИН (Россия)

Печь-камин имеет другие характеристики, закрытую топку. Такой агрегат может отапливать помещение самостоятельно (при правильно подобранной мощности). А печь камин длительного горения для дачи и дома еще и делает это экономно, так как использует энергию топлива по максимуму.

Виды отопления от камина

Виды каминного отопления

Если камин будет выполнять не только эстетические функции, но и практические (организация системы отопления) – нужно выбрать оптимальную схему передачи тепловой энергии в помещение. В зависимости от эксплуатационных характеристик дома можно сделать воздушное отопление камином или аналог водяного.

Сначала нужно приобрести камин с соответствующим теплообменником. Если конструкция делается самостоятельно – он изготавливается из подручных материалов.

Воздушное каминное отопление

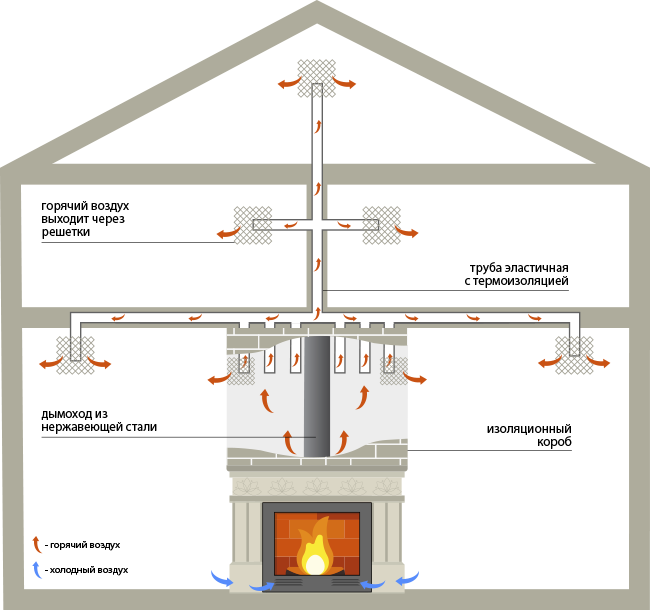

Схема воздушного каминного отопления

Главным отличием отопления частного дома камином является передача тепловой энергии по воздушным каналам в другие помещения здания. Для этого можно приобрести уже готовую модель с воздушной камерой нагрева или сделать ее самостоятельно. Последний вариант предпочтительнее, так как есть возможность регулировать ее объем и номинальную выходную мощность системы.

• Камера нагрева воздуха. Она должна быть изолирована от топки, как бы обрамлять ее. Если установлен газовый отопительный камин – через нагревательную камеру должен проходить канал подачи воздуха с улицы для работы горелки;
• Распределительные воздуховоды. Они подключаются к камере нагрева и необходимы для подачи теплого воздуха в помещения дома. Для улучшения циркуляции рекомендуется самостоятельно делать камины с воздушным отоплением с системой вентиляции;
• Каналы для поступления воздуха в камеру нагрева. Лучше всего установить блок смешивания воздушных потоков с улицы и из помещений. Так можно одновременно решить две задачи – вентиляцию в доме и уменьшение затрат на нагрев воздушных масс.

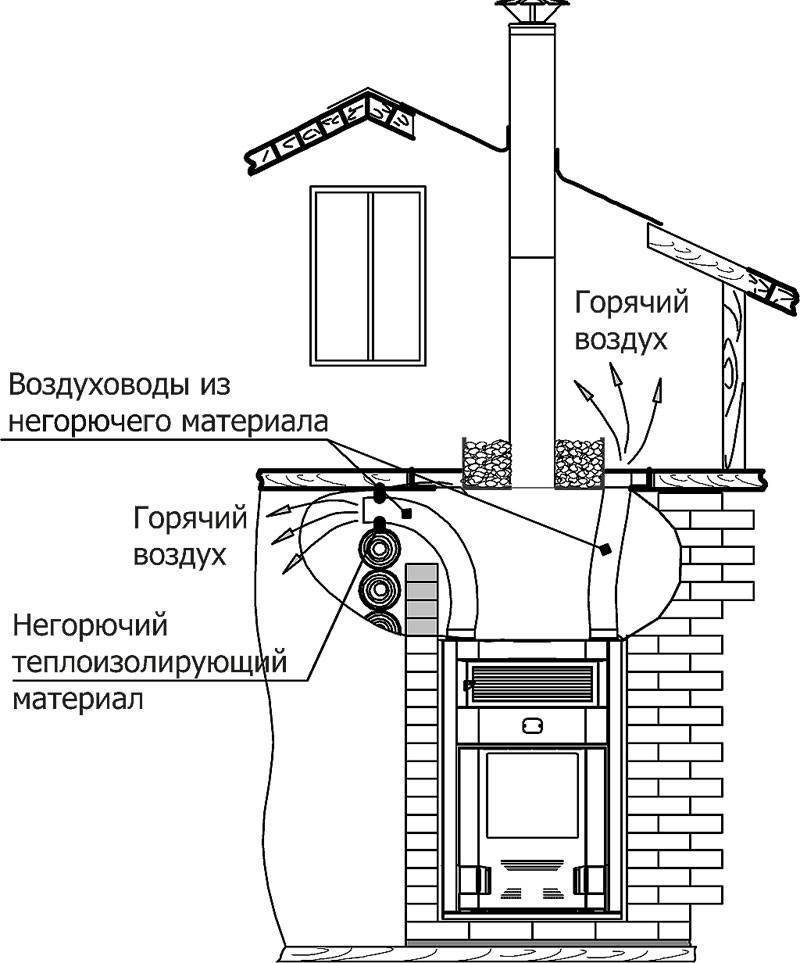

Нижняя разводка воздуховодов

Одним из важнейших моментов в отоплении дома камином является месторасположение камеры нагрева и распределительного воздуховода. Самый простой способ монтажа последнего – на черновой потолок с дальнейшим скрытием декоративной поверхностью. Однако для такого отопления частного дома камином свойственен один недостаток – теплый воздух будет подниматься сразу наверх, что приведет к неравномерному тепловому распределению. Нижняя часть помещения будет плохо прогреваться.

Лучше всего использовать альтернативную систему отопления от камина с нижним монтажом воздуховодов.

Установка каналов происходит на уровне пола. При этом они могут быть расположены как у плинтусной части стен, так и непосредственно на черновом полу. При выборе подобного воздушного отопления с помощью камина владелец дома получает ряд преимуществ:

• Равномерное распределение теплых воздушных потоков от пола по всему объему комнаты;
• Возможность изменять мощность с помощью регулируемых заслонок;
• Уменьшение затрат при проведении профилактических работ с каминным воздушным отоплением своими руками.

Проектирование должно включать в себя выбор оптимальной схемы отопления с помощью камина – его мощности, сечения трубопроводов и их протяженность. Дополнительно вычисляется мощность системы принудительной циркуляции воздуха.

Водяное каминное отопление

Камин с водяным теплообменником

Для уже готовых конструкций можно выполнить их небольшую модернизацию и сделать камин с водяным отоплением своими руками. Суть этой процедуры заключается в установке теплообменного блока в топку. Альтернативный вариант – приобретение уже готового камина с водяным теплообменником.

В этом случае камин заменяет традиционный котел – тепловая энергия от сгораемого топлива передается воде. Она же начинает циркулировать по системе трубопроводов и поступает в радиаторы и трубы. Однако монтаж каминов с водяным отоплением связан с большей трудоемкостью, так как нужно предусмотреть установку следующих компонентов:

• Циркуляционный насос. Необходим для нормализации скорости движения теплоносителя;
• Расширительный бак. Служит защитой от перегрева – компенсирует критическое повышение температуры горячей воды и давления в трубах;
• Группа безопасности – воздухоотводчик и клапан сброса воды.

В целом, принцип проектирования каминного водяного отопления своими руками ничем не отличается от стандартного. Нужно только учесть относительно большое потребление энергоносителя и инерционность системы.

В видеоматериале показан пример организации безопасного водяного отопления с помощью камина:

Тонкости установки

Многофункциональная система зарекомендовала себя не только как притягивающий взгляды элемент декора дома, но и полезный предмет в хозяйских нуждах. Камин с закрытой топкой аккумулирует тепло, сохраняет его и по специальным каналам выпускает в помещение. При такой системе отопления КПД камина достигает 80 %. Агрегаты с воздуховодом, согласно исследованиям, гораздо экономнее и эффективнее, что, безусловно, лучше для дома, особенно если в нем несколько комнат.

Итак, воздух в таком камине нагревается сразу в нескольких местах – в топке и простенке. Чтобы избежать потери тепла при возведении камина своими руками, необходимо на этапе проекта обратиться к печнику для консультации и исправления погрешностей. Удобнее, конечно, сделать проект камина еще при строительстве дома, так как нужно позаботиться о фундаменте, системе воздуховодов и труб, которые будут соединять несколько комнат, а для этого придется нарушить целостность стен.

Повышенной эффективности можно добиться за счет централизации системы, в этом случае необходимо свести к минимуму сеть каналов и труб. Если длина труб не более 3-х метров, то при правильной установке может не понадобиться принудительная циркуляция. Для устройства воздушных каналов подойдут трубы из алюминия либо стали.

Особенности конструкции

Рассмотрим основные нюансы конструкции каминов с водяным контуром:

• В классическом камине топка может быть открытой или закрытой. Открытые конструкции отличаются невысокими показателями теплоотдачи. В связи с этим использовать их в качестве источника тепла для системы отопления всего здания нерационально. Мощности такого оборудования достаточно лишь для обогрева одного помещения, то есть того, где камин установлен. Камин с закрытой топкой отличается большей эффективностью. КПД системы в этом случае будет значительно выше.
• В отличие от классического камин с водяным контуром имеет двойные стенки. Внутри них расположена система теплообменника-змеевика.
• Теплообменник, нагреваемый от горения твердого топлива, соединен с системой отопления: трубопроводом и подключенным радиатором.
• Дополнительно камин может применяться для организации горячего водоснабжения.
• В качестве топлива традиционно применяются дрова. Однако для повышения теплоотдачи и эффективности в целом рекомендуется использовать специальные брикеты. Они производятся на основе опилок. Это топливо дает больше тепла, оставляя при этом совсем небольшой объем золы.

Таким образом, камин с водяным контуром выполняет сразу две функции. С одной стороны, он украшает интерьер, является его значимым элементом. С другой стороны эта конструкция позволяет отопить дом. Основой такой системы может служить как собранный самостоятельно или на заказ кирпичный камин, или готовая печь-камин. На рынке предлагается множество моделей различной конфигурации и мощности.

Основные требования к правильному монтажу

• Следуйте заводской инструкции по установке.
• Проверьте дымоход на пригодность, прочистите его, в случае необходимости вызовите трубочиста.
• Обеспечьте беспрепятственный отвод дыма.
• Каждой модели требуется собственный дымоход.
• Во время топки – используйте защитные средства (рукавицы), чтобы избежать ожоговых поражаний. Не подпускайте детей и домашних питомцев к нагреваемым поверхностям камина.
• Проверьте наличие соответствующей маркировки товара. Конструкция должна состоять из качественных негорючих материалов.
• Избавьтесь от легко воспламеняемых веществ и предметов в помещении, в котором планируется установка конструкции.
• Защитите пол из горючих материалов негорючим покрытием.
• В районе отверстия для выхода конвекционного воздуха не используйте горючие материалы (30 см – по бокам, 50 см – сверху).
• Не располагайте рядом с неизолированными стенами и конструкциями из бетона, дерева и кирпича.
• Чтобы был по-настоящему красивым и хорошо вписывался в окружающее пространство, нужно обязательно выполнить его финишную отделку. В качестве последней можно присмотреться к термостойкой плитке.

После завершения установки дымохода, можно приступать к облицовке стен камина керамогранитом или искусственным камнем

Соблюдайте правила безопасности во время выполнения строительных работ, используйте защитную одежду. Помните, что камин обязательно нужна дровница. Не пренебрегайте предписанным инструкциям по сборке и эксплуатации.

Выбираем сам камин

Разнообразие каминов

Величина камина играет существенную роль в отоплении всего дома. Только в случае с воздушной системой принцип: чем больше топка – тем лучше, не подойдёт. Учитывать придётся ещё некоторые факторы, как то:

• Ширина и высота портала.
• Габариты топливника.
• Высота дымосборника.
• Сечение дымохода в зависимости от конфигурации его стенок.

Всё это учитывается в зависимости от количества отапливаемых помещений, этажей, окон и типа вентиляции. Существуют специальные таблицы, помогающие произвести эти расчёты, но, повторим ещё раз, если нет опыта в этом деле, лучше обратиться за консультацией к специалистам. И уже под их руководством или просто следуя советам, можно приступать к установке камина с воздушной вентиляцией своими руками.

Выбираем сам камин

Разнообразие каминов

Величина камина играет существенную роль в отоплении всего дома. Только в случае с воздушной системой принцип: чем больше топка – тем лучше, не подойдёт. Учитывать придётся ещё некоторые факторы, как то:

• Ширина и высота портала.
• Габариты топливника.
• Высота дымосборника.
• Сечение дымохода в зависимости от конфигурации его стенок.

Всё это учитывается в зависимости от количества отапливаемых помещений, этажей, окон и типа вентиляции. Существуют специальные таблицы, помогающие произвести эти расчёты, но, повторим ещё раз, если нет опыта в этом деле, лучше обратиться за консультацией к специалистам. И уже под их руководством или просто следуя советам, можно приступать к установке камина с воздушной вентиляцией своими руками.

Варианты газоотвода

Удаление дыма зависит от топки для камина в сочетании с  накопительной системой газохода.  Существуют следующие версии: Каминная топка с литым куполом. Рекомендуется для подключения к накопительной системе воздухопроводов с внутренним диаметром 180 мм. Каминные топки с теплообменником. Рекомендуется для прямого соединения с трубами внутреннего диаметра 200 мм.  Каминная топка с теплообменником 45°. Рекомендуется для прямого соединения с трубами внутреннего диаметра 200 мм. Каминная топка где теплообменник с вертикальным выходом.  Рекомендуется для подключения к накопительной системе воздухопроводов или для прямого подключения к дымоходу. Каминная топка под подключение аккумулятивных колец. Рекомендована для подключения к накопительным кольцам с наружным диаметром 440 мм. Каминная топка с чугунный дымосборником. Рекомендуется для прямого соединения с трубами внутреннего диаметра 200 мм.  Каминная топка правосторонняя. Рекомендуется для бокового соединения с трубами внутреннего диаметра 200 мм. Каминная топка левосторонняя. Рекомендуется для бокового соединения с трубами внутреннего диаметра 200 мм.

Виды отопления от камина

Виды каминного отопления

Если камин будет выполнять не только эстетические функции, но и практические (организация системы отопления) – нужно выбрать оптимальную схему передачи тепловой энергии в помещение. В зависимости от эксплуатационных характеристик дома можно сделать воздушное отопление камином или аналог водяного.

Сначала нужно приобрести камин с соответствующим теплообменником. Если конструкция делается самостоятельно – он изготавливается из подручных материалов.

Воздушное каминное отопление

Схема воздушного каминного отопления

Главным отличием отопления частного дома камином является передача тепловой энергии по воздушным каналам в другие помещения здания. Для этого можно приобрести уже готовую модель с воздушной камерой нагрева или сделать ее самостоятельно. Последний вариант предпочтительнее, так как есть возможность регулировать ее объем и номинальную выходную мощность системы.

• Камера нагрева воздуха. Она должна быть изолирована от топки, как бы обрамлять ее. Если установлен газовый отопительный камин – через нагревательную камеру должен проходить канал подачи воздуха с улицы для работы горелки;
• Распределительные воздуховоды. Они подключаются к камере нагрева и необходимы для подачи теплого воздуха в помещения дома. Для улучшения циркуляции рекомендуется самостоятельно делать камины с воздушным отоплением с системой вентиляции;
• Каналы для поступления воздуха в камеру нагрева. Лучше всего установить блок смешивания воздушных потоков с улицы и из помещений. Так можно одновременно решить две задачи – вентиляцию в доме и уменьшение затрат на нагрев воздушных масс.

Нижняя разводка воздуховодов

Одним из важнейших моментов в отоплении дома камином является месторасположение камеры нагрева и распределительного воздуховода. Самый простой способ монтажа последнего – на черновой потолок с дальнейшим скрытием декоративной поверхностью. Однако для такого отопления частного дома камином свойственен один недостаток – теплый воздух будет подниматься сразу наверх, что приведет к неравномерному тепловому распределению. Нижняя часть помещения будет плохо прогреваться.

Лучше всего использовать альтернативную систему отопления от камина с нижним монтажом воздуховодов.

Установка каналов происходит на уровне пола. При этом они могут быть расположены как у плинтусной части стен, так и непосредственно на черновом полу. При выборе подобного воздушного отопления с помощью камина владелец дома получает ряд преимуществ:

• Равномерное распределение теплых воздушных потоков от пола по всему объему комнаты;
• Возможность изменять мощность с помощью регулируемых заслонок;
• Уменьшение затрат при проведении профилактических работ с каминным воздушным отоплением своими руками.

Проектирование должно включать в себя выбор оптимальной схемы отопления с помощью камина – его мощности, сечения трубопроводов и их протяженность. Дополнительно вычисляется мощность системы принудительной циркуляции воздуха.

Водяное каминное отопление

Камин с водяным теплообменником

Для уже готовых конструкций можно выполнить их небольшую модернизацию и сделать камин с водяным отоплением своими руками. Суть этой процедуры заключается в установке теплообменного блока в топку. Альтернативный вариант – приобретение уже готового камина с водяным теплообменником.

В этом случае камин заменяет традиционный котел – тепловая энергия от сгораемого топлива передается воде. Она же начинает циркулировать по системе трубопроводов и поступает в радиаторы и трубы. Однако монтаж каминов с водяным отоплением связан с большей трудоемкостью, так как нужно предусмотреть установку следующих компонентов:

• Циркуляционный насос. Необходим для нормализации скорости движения теплоносителя;
• Расширительный бак. Служит защитой от перегрева – компенсирует критическое повышение температуры горячей воды и давления в трубах;
• Группа безопасности – воздухоотводчик и клапан сброса воды.

В целом, принцип проектирования каминного водяного отопления своими руками ничем не отличается от стандартного. Нужно только учесть относительно большое потребление энергоносителя и инерционность системы.

В видеоматериале показан пример организации безопасного водяного отопления с помощью камина:
