Как правильно установить печь
Короткая инструкция поможет это сделать самостоятельно, без привлечения сторонних лиц.
- Подготовьте фундамент глубиной 400 мм, высота корректируется в зависимости от топки.
- Огородите каменку бани кирпичной кладкой с использованием глиняного раствора.
Ограждение каменки в бане
- Установите в топочное отделение теплообменник. При этом выход топки следует заранее вывести в отдельную комнату.
- Заизолируйте трубы, исходящие от теплообменника.
- Выведите дымоход бани через заранее сделанное отверстие в крыше и защитите деревянные элементы металлическим листом и асбестом.
- Проведите тщательную герметизацию всех стыков.
Особенности монтажа и подключения пошагово
Смонтировать емкость для воды не сложно своими руками.
Разберем каждый этап отдельно:
- Если печь уже установлена — удаляем отрезок трубы, выходящий из печи в потолок;
- Привариваем к выходному отверстию печи кусок трубы длиной 8-10см.
- Если труба, встроенная в бак, не совпадает с диаметром дымохода, на установленный отрезок трубы монтируется переходник;
- Устанавливаем бак. Расстояние между верхней крышкой и потолком должно составлять20-25см;
- При необходимости-в верхней части так же устанавливается переходник;
Несколько важных правил эксплуатации:
Баня — не только территория отдыха, но и место повышенной опасности, особенно для детей. Поэтому, если есть возможность — лучше установить бак на трубу как можно выше, оптимально — на чердак
Наливать кипяток нужно крайне осторожно.
Следует наполнять систему водой до момента затопки, жар без воды разрушает сварные швы.
Нельзя оставлять воду в холодное время. Если вода в системе замерзнет-деформации неизбежны.
Выбор варианта
Схема циркуляции воды в выносной конструкции.
Можно, конечно, установить обыкновенный электрический бойлер в помывочном отделении, проведя к нему холодную воду. Но какой смысл тратить электроэнергию, когда вы все равно будете топить баню.
Для обеспечения всех моющихся горячей водичкой, необходимо установить емкость, где эта вода и будет греться. (см. также статью Купель для бани: как сделать самому)
По месту расположения бака
Бак на 80 литров установленный на трубе диаметром 115 мм.
Баки, выпускаемые нашей промышленностью, различаются по месту их будущего расположения. У них у всех есть свои преимущества и недостатки.
- выносные, их можно устанавливать в любом месте , а нагреваться вода в них будет за счет наличия теплообменника в печи, холодная вода из емкости будет опускаться в печной теплообменник, а горячая будет подниматься в бак;
- встроенные, когда днище емкости имеет прямой контакт с огнем , а сам бак нижней частью встраивается в печь, в нем делается кран, из которого можно наливать кипяток;
- баки на трубу для бани, самый идеальный вариант , так как вода в такой емкости будет долгое время горячей, даже, если уже не топится печь.
Совет. При выборе варианта бака с размещением на трубе, можно подобрать емкость достаточно большого объема, так как сам нагревающий элемент возможно использовать на всю его длину. Такая емкость может тянуться от печи бани по трубе до самого потолка, а иногда и выше, захватывая чердачное пространство.
По материалам изготовления
В конструкции данной печи предусмотрен самоварный бак на трубу дымохода, высоту расположения которого над топкой можно регулировать,изменяя скорость нагрева воды.
От того, из какого материала будет изготовлен бак для бани на трубе, зависит многое. Это и скорость нагрева воды, время сохранения воды в теплом состоянии, да и долговечность изделия.
В настоящее время емкости выпускаются из следующих материалов:
- чугун, этот материал используется издавна, вода в нем греется долго, дров уходит много, но и остывает вода в нем очень медленно, чугуну не страшна коррозия и высокие температуры, но его недостатком является очень большой вес, что затрудняет его использование;
- эмалированные, такие емкости можно использовать в качестве выносной или на трубе, в печь бани этот бак не установишь;
- из нержавеющей стали, наиболее популярный сегодня вариант, особенно при установке на трубу, у таких баков прекрасная теплопроводность, низкий коэффициент деформации от температурных перепадов, он прост в уходе и легок.
Как выбрать?
Сегодня ассортимент банных печей огромен. В продаже можно встретить чугунные, железные или кирпичные агрегаты с закрытой или открытой каменкой. Подобрать подобное оборудование для бани не составляет труда. А вот выбор конкретного теплообменника часто оказывается более сложной задачей.
Если вы хотите приобрести качественный теплообменник для банной дровяной печки, необходимо предварительно определиться с тем, какая именно система вам подойдет больше всего.
- Встраиваемый змеевик. Это один из самых простых вариантов, изготавливается в виде спиралевидной трубы. Однако многие пользователи считают, что варианты самоварного типа (например, натрубные) являются более оптимальными для эксплуатации в бане.
- 2 ёмкости – нижняя и верхняя.
Важно заранее рассчитать площадь банных помещений, подбирая оптимальные теплообменники. Если запланирована установка этого элемента в парильной и только для получения горячей воды, то можно выбрать и не самую мощную конструкцию
Если теплообменник запланировано вынести наружу, но он будет использован и для отопления помещений, то он должен обеспечивать хотя бы 5 кВт на 1 квадрат имеющейся площади. Когда рассматриваемая деталь нужна не для отопления, а для расхода воды, то объём может быть и другим.
Разновидности
Существует несколько типов теплообменников для оснащения банных печей.
В зависимости от особенностей конструкции выделяют следующие разновидности устройства:
- Змеевик, являющийся довольно простым вариантом. Оба конца теплообменника выведены из резервуара для забора холодной и выпуска горячей воды.
- Соединение двух металлических емкостей: цилиндра и параллелепипеда. Нагреваясь, жидкость из такого теплообменника посредством труб поступает в место своего назначения.
Наиболее распространенным считается второй вариант аппарата, ведь с его помощью не только вода становится горячей, но и отапливаются все помещения бани. Таким образом, происходит экономия топлива и, соответственно, средств.
В зависимости от месторасположения теплообменники подразделяются на следующие два вида:
- навесной, то есть располагающийся на дымоходе;
- встроенный в конструкцию печи.
Агрегат первого типа получает необходимое тепло не от самой печки, а от дымового канала за счет нагревания выбрасываемых газов. Вместительный короб способствует быстрому нагреву жидкости в баке. Она остается горячей на протяжении всего времени топки бани. Одним из недостатков прибора можно назвать его массивность. Порой при обустройстве дымохода вначале устанавливают теплообменник так называемого самоварного типа, а затем уже дымоотводную трубу.
Собирая систему для циркуляции воды, следует отказаться от использования пластиковых изделий в парилке. Высокая температура такого помещения влияет на пластик, в результате чего этот материал начинает выделять вещества, которые негативно воздействуют на здоровье человека.
Встроенный в конструкцию печи теплообменник имеет вид герметичного плоского бака емкостью до 5 л. В этот резервуар вварены два патрубка с нарезанной на их концах резьбой. К ним присоединяются водопроводные трубы, ведущие к выносному баку большого объема (до 100 л).
В печи теплообменнику отведено место между кожухом конвектора и устройством для сжигания горючих веществ. При этом аппарат совершенно не соприкасается с огнем.
Перед началом топки печки требуется наполнить систему водой, поскольку разогретый сухой теплообменник под воздействием холодной жидкости теряет свою герметичность и начинает протекать. С целью предотвращения появления воздушных пробок в системе воду нужно закачивать снизу с помощью насоса.
Теплообменники для печи заслуживают большого внимания из-за возможности экономить на топливе, ведь для их нормального функционирования требуется тепло, аккумулирующееся от сгорания дров. Так, аппарат встроенного типа нагревается за счет энергии, идущей на обогрев парилки и камней. Прибор, размещенный на дымоходе, питается теплом, которое направляется в трубу. Его эффективность и скорость нагревания повышаются благодаря большей вместительности устройства. При этом бак, в который сливается горячая вода, может быть размещен на существенном расстоянии от отопительного устройства.
Варианты расположения бака
Баки для воды можно размещать где угодно: на стене помывочной или душевой, на чердаке, возле печки в парной. Внешние варианты лучше всегда утеплять, иначе вода будет нагреваться очень долго, а остывать быстро.
Вариант, когда бак располагается непосредственно возле банной печи, наиболее оптимальный, так как вода нагревается от пламени. Это визуально уменьшает помещение бани, но хорошо держит жар.
Часто камни укладывают в дымоходе, а бак ставят под топкой. Такая конструкция нагревается долго, но температуру держит тоже несколько часов. Жар от такой печи будет хороший, пар тоже.
Внешний вариант расположения более затратный в плане топлива. В этом случае придется топить дольше, так как нужно прогреть воду в трубах. Однако внешнее расположение очень удобно для душевой комнаты, когда после парилки нужно ополоснуться.
Оба варианта имеют свои недостатки – напор воды у них очень низкий ввиду небольшой высоты установки, а высота потолков в бане бывает редко выше двух метров. Установить душ будет сложно, да и мыться придется не выше чем с полутора метров. Эту проблему можно решить, если вынести бак, например, на чердак. Тогда напор увеличится, необходимо лишь своевременно добавлять воду. С ведрами не побегаешь, лучше подвести водопровод. Делается он с поплавком, чтобы, когда бак наполнится, подача воды автоматически прекращалась.
С выносом бака на внешний контур увеличиваются теплопотери. Необходимо утеплить сам теплообменник и трубы, которые к нему подводятся. Расчеты следует проводить, исходя из конструктивных особенностей бани. Например, натрубный вариант, когда змеевик опоясывает трубу, хорошо подходит для душевой комнаты. Но есть ограничения по объему – таким способом согреешь не более 50 литров воды.
Если есть возможность подвести водопровод, то лучше автоматизировать этот процесс. Тогда бак всегда будет наполнен и вода в нем будет горячая все время, пока топится банная печь.
Как работает теплообменник, установленный в банную печь
Устройство печи с теплообменником настолько хорошо зарекомендовало себя, что появились различные варианты конструкции теплосъема, с различной степенью эффективности. Самые распространенные:
- Классический змеевик.
- Встроенный плоский теплообменник (похожий на две полые тарелки, соединенные между собой).
- Самоварный теплообменник, устанавливаемый на дымовую трубу.
Водяная рубашка, окружающая топочную камеру, применяется крайне редко и встречается всего в 1-2 моделях печей заводского производства.
Между тем, банные печи с теплообменником стали предметом дискуссий потребителей. Некоторые утверждают, что применение не практично, другие наоборот, указывают на удобство и комфорт во время эксплуатации.
Что дает встроенное или самоварное устройство теплосъема?
- Теплообменник в банной печи нужен для получения горячей воды для помывки. Эта задача была основной при проектировании конструкции.
- Возможность отопления в бане от печи с водяным контуром – фактически, металлическая печь становится неким подобием отопительного котла. Во время топки выделяется достаточно тепла для прогрева теплоносителя и нагрева необходимого объема воды ГВС.
Принцип работы зависит от используемого устройства. Эффективность определяется несколькими параметрами:
- Надежность.
- Достаточная теплоотдача.
- Возможность работы без использования теплообменника.
По своей конструкции, можно разделить все водогрейные устройства на встроенные и надстраиваемые (самоварного типа).
Встроенный теплообменник
Печи для бани с водяным контуром под отопление и нужды ГВС, стали появляться после того, как хорошие отзывы получили обычные водяные теплогенераторы. По своему устройству, печное оборудование с интегрированным водонагревательным контуром делится на несколько классов:
- Змеевик – простейшее устройство, используемое в классических твердотопливных котлах. Внутри конструкции располагается согнутая металлическая трубка. Форма разная и зависит от особенностей внутренней конструкции печи. Змеевик располагают так, чтобы пламя не воздействовало на него напрямую, а нагрев осуществлялся посредством дымовых газов.
- Плоский теплообменник – устройство более сложное по сравнению с предыдущим. Плоский теплообменник для банной печи, выглядит как две полых тарелки, соединенных между собой. По теплоэффективности, конструкция превосходит змеевик, используется в современных моделях печного оборудования.
- Встроенный бак – в печи изготавливается отдельная емкость, устанавливаемая сверху топочной камеры. Встроенный горизонтальный теплообменник быстро нагревается и сохраняет температуру, пока печь остается горячей.
- Водяная рубашка – представляет полость, окружающую всю топочную камеру и дымовые каналы. Конструкция часто используется при производстве твердотопливных котлов, но не получила широкого применения при изготовлении банных печек.
Принцип работы интегрированного теплообменника в банной печи заключается в следующем. Спираль или пластина разогреваются от дымовых газов, температура которых достигает 450-500°С. При нагреве возникает давление, заставляющее теплоноситель циркулировать в системе обогрева. В схемах, где используется бойлер косвенного нагрева, ГВС подогревается за счет тепла отопления.
Самоварного типа
Установка теплообменника на банную печь – бюджетное решение проблемы ГВС и отопления. Водогрейное устройство изготавливается двумя способами:
- Змеевик – на дымоходную трубу устанавливается змеевик из алюминия или меди. Для систем с естественной циркуляцией, вплоть до накопительной емкости или водораспределительных кранов, размеры змеевика не должны превышать 3 м. Оптимальные размеры теплообменника с принудительной циркуляцией, 5 м.
- Устройство теплообменника самоварного типа – специалисты сходятся во мнении, что именно такая конструкция оптимально подходит для бани. Горячая вода для душа готовится постепенно, предотвращается закипание жидкости.
Движение воды в теплообменнике самоварного типа происходит по естественным физическим законам. Нагретая жидкость поднимается вверх, в емкости создается давление.
Оптимальный объем теплообменника самоварного типа выбирают так, чтобы вода достигала необходимой температуры, после 2-3 часов интенсивного горения. Конструкция оптимально подходит для обеспечения водоснабжения горячей водой.
Установка и подключение
Перед подключением систему обязательно нужно проверить холодной водой. Для этого система заполняется водой и проводится осмотр каждого участка трубопровода. Любая дырочка со временем превратится в серьезную течь, поэтому лучше устранить все проблемы на этапе монтажа. Если финансовые возможности позволяют, желательно установить циркуляционный насос с простейшей автоматикой для включения и выключения циркуляции.
Как видно, ничего сложного в создании теплообменника в баню своими руками – нет Главное, правильно выбрать какой теплообменник необходим для каждого конкретного случая, исходя из габаритов помещения и финансового бюджета стройки
Чем и как соединять внешний бак с теплообменником
Помните, что элементы, контактирующие с печкой, накаляются, температура их поверхности превышает 100 0С. Поэтому патрубки должны быть из нержавейки (чугун не подойдет, так как он подвержен коррозии). А вот обычные трубы допускаются из металлопластика, их даже можно заменить гибкими шлангами. Главное, чтобы диаметр был 1 дюйм или 3/4, иначе циркуляция будет плохой.
Уплотнители используйте из тангита, прокладки для фитингов – из паронита. Не стесняйтесь заменять заводские элементы нестандартными, но выполненными из термостойкого материала. Не забудьте о сливном кране – он просто необходим, чтобы законсервировать систему на сезон холодов или для быстрого удаления застоявшейся жидкости. В обратном случае, во время морозов оставшаяся вода замерзнет и разорвет трубы.
Подключение, монтаж, материалы
Подключение бака в бане через теплообменник проводится по такой же схеме, как и в обычной отопительной системе дома. Даже основные комплектующие можно взять те же самые.
Радиаторы не требуются, вместо них вода, нагреваемая в теплообменнике в пламени, накапливается в баке. Получается выносной бак для бани. Монтаж выносного бака в бане может проводиться в любом удобном месте.
Внимание! К материалам для выносного бака в бане требования меньше, чем к бакам на трубе и в печи. В отличие от них, он не подвергается действию температуры выше 90 градусов
Теоретически, его роль может выполнять даже деревянная банная посуда, но такой вариант не рекомендуется.
Выносной бак для бани с теплообменником часто располагают так, чтобы вода поступала самотеком. Это требует верхнего расположения бака, что чревато серьезными последствиями при его падении, либо разгерметизации. Такая установка выносного бака в бане подходит только для небольших емкостей. Для вариантов свыше 50-70 л этот способ точно не рекомендуется.
Установка
Монтировать теплообменник удобнее всего на этапе кладки. Это помогает соорудить его более правильно с четким соблюдением размеров, зазоров. При этом намного проще соответствовать заданным размерам. После установки теплообменника на фундамент печки, его обкладывают кирпичом. Это проще, чем разбирать имеющуюся конструкцию, хотя и такой подход не исключается.
Чтобы увеличить время эксплуатации нужно обращать внимания на следующие нюансы:
- не фиксировать трубы крепежами из металла;
- не наполнять систему слишком холодной водой, иначе образуется сильный конденсат;
- соблюдать соотношение размеров печи и теплообменника, разница не должна быть большой;
- пользоваться уплотнителями с хорошей огнестойкостью;
- соблюдение мер пожарной безопасности.
Указанные простые установки помогут предотвратить возникновение опасных для жизни и здоровья людей ситуации, увеличат время службы, помнить о безопасности.
Обзор печей с теплообменником
Существуют встраиваемые модели теплообменников. Ниже мы рассмотрим популярные из них.
Банная печь с бойлером
Начнем с того, насколько такое решение обосновано с экономической точки зрения. Монтаж данного устройства повышает КПД используемого оборудования. С ним отработанные газы не просто бесполезно улетают в атмосферу, но и попутно нагревает воду, которую затем можно использовать для купания или других бытовых нужд. Поэтому он многократно оправдывает факт своей установки в долгосрочной перспективе.
Везувий Скиф 16 ВЧТ
Мощная и скоростная, с право- или левосторонним расположением нагревателя воды, оборудованная сеткой. Может похвастать стальной топкой с толстыми стенками (8 мм), благодаря которым не боится даже постоянного воздействия высоких температур.
Торнадо 20М2
Производительная, тяжелая (125 кг). Оснащена чугунной дверцей, встроенным теплообменником и вместительным боковым кожухом, рассчитанным на 240 кг камней. Должна устанавливаться на усиленный фундамент. Зато и КПД впечатляющее.
Harvia 20 SL Boiler
Каменка от финского производителя, весящая 75 кг, с 40 кг камней. Современная, с рекуператором в виде бака, с выносной конструкцией и вмонтированным конденсатором, рассчитана на парилку площадью до 20 м3. Обладает устойчивыми ножками и нержавеющей рамкой, отличается плавными формами и привлекательным дизайном.
Установка теплообменника на банную печь
Так как все перечисленные модели серьёзно отличаются между собой по способности противостоять перегреву, место для установки конкретной модели выбирается исходя из особенности устройства топки и материала, из которого изготовлен теплообменник.
Каркасные или регистровые системы, как правило, используются в кирпичных банных печах. Аппарат заделывается в верхнюю часть топки или в свод печи еще на этапе её постройки. При этом патрубки для подключения к баку выводят с тыльной или с боковых сторон печного корпуса.
Таким же способом устанавливаются плоские змеевики из меди и нержавейки. Они могут быть заделаны как в свод, так и в одну из вертикальных стенок топочной камеры в банной печи.
Витые медные змеевики традиционно устанавливают на верхний дымоход. Иногда змеевик располагают непосредственно под насадным центральным баком для горячей воды. В баке греется вода для обрызга каменки, а в медном теплообменнике нагревается вода для душа или моечного отделения.
Тарельчатые и коробчатые теплообменники устанавливается на одной из боковых стен в банной печи. Обычно их используют для стальных или чугунных печек. Для установки достаточно вырезать в стенке два отверстия. После чего на выходные патрубки одеваются распорные втулки, и теплообменник устанавливается внутри топки с помощью накидных гаек. Подобный тип теплообменника называют ещё сухим, так как вода при любых обстоятельствах не попадает внутрь топочной камеры.
Теплообменник должен получать большую часть тепла внутри печи не за счет конвекции и обтекания раскаленными газами, а в виде инфракрасного излучения от стен и свода банной печи. Чтобы избежать перегрева, трубы теплообменного контура приходится экранировать листами из нержавеющей стали. В результате и ресурс повышается, и вода в теплообменнике нагревается более равномерно, без кипения и паровых фонтанов.
Схема подключения теплообменника для бани
Практически все модели теплообменных устройств работают по принципу самотека или естественной конвекции воды в полузамкнутой системе труб. Поэтому при разработке схемы установки аппарата отбора тепла необходимо придерживаться двух правил:
- Входной и выходной патрубки теплообменника должны располагаться на разных уровнях, расстояние по вертикали между нижней и верхней точками подвода воды должно быть не менее 20-25 см. Нижний патрубок используется для подвода холодной воды, верхний — для отвода кипятка;

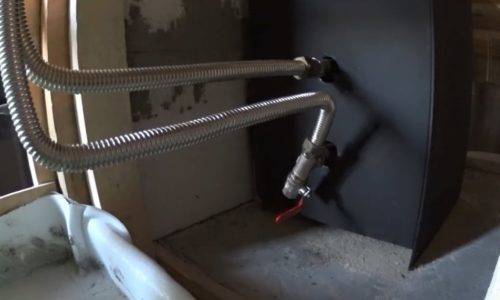

- Подключение к патрубкам греющего контура банной печи необходимо выполнять только с помощью гибких соединений, а соединительные муфты обязательно уплотнять теплостойким силиконом.
Речь идет не о гибких резиновых шлангах в металлической оплетке, они для этих целей не подходят, даже если на этикетке присутствует маркировка «для горячей воды» или что-то подобное.
Опытные пользователи рекомендуют выполнять подключение бака к теплообменнику в бане с помощью гибких газовых шлангов из нержавейки.
Как подключить теплообменник к банному баку
Классической схемой установки считается выносной бак для бани с теплообменником. Это означает, что емкость с горячей водой для душа и уборки помещения располагается либо на ближайшей стене, либо за пределами парилки, поближе к душевой кабинке.
Важно обеспечить определенный перепад высоты между выходом из теплообменника банной печи и донной частью емкости с водой. Обычно эта величина выбирается в пределах 50-70 см. Для коробчатых и регистровых схем, плоских змеевиков бак находится на уровне 120 см над уровнем пола
Это удобно, можно зачерпнуть горячей воды через верхний люк
Для коробчатых и регистровых схем, плоских змеевиков бак находится на уровне 120 см над уровнем пола. Это удобно, можно зачерпнуть горячей воды через верхний люк.
Другое дело, если змеевик теплообменника для бани установлен на трубу дымохода. В этом случае бак придется поднимать на высоту 180-200 см, поэтому в днище или на выходе из контура устанавливать бронзовый кран для горячей воды.
Трубопроводы, ведущие от теплообменного контура печи к баку, обычно располагают под уклоном. Холодная магистраль от нижнего патрубка подводится к питающему баку под прямым углом, это обеспечивает максимальную величину гидростатического напора в контуре. Отходящая магистраль устанавливается под углом 25-30 о . Делается это для отделения пузырей воздуха и пара, образовавшихся в потоке воды при нагреве.
На холодной магистрали обязательно делают колено и ставят сливной шаровый кран, с помощью которого можно легко слить воду из банного теплообменника.
