Как построить каркасный дом с мансардой своими руками? Пошаговая инструкция — проекты

Крыша, стропильная система

Установка стропильной системы

Следующий этап строительства каркасного дома своими руками – крыша. Макет крыши был тщательно проработан, его и взяли за основу строительства. Для этого дома был выбран каркас с несущей коньковой фермой. На данном этапе самое главное – верно установить конек, тогда смонтировать изготовленные по шаблону стропила будет легко

Важно учесть, что ширина конька должна быть не меньше, чем длина опоры стропила

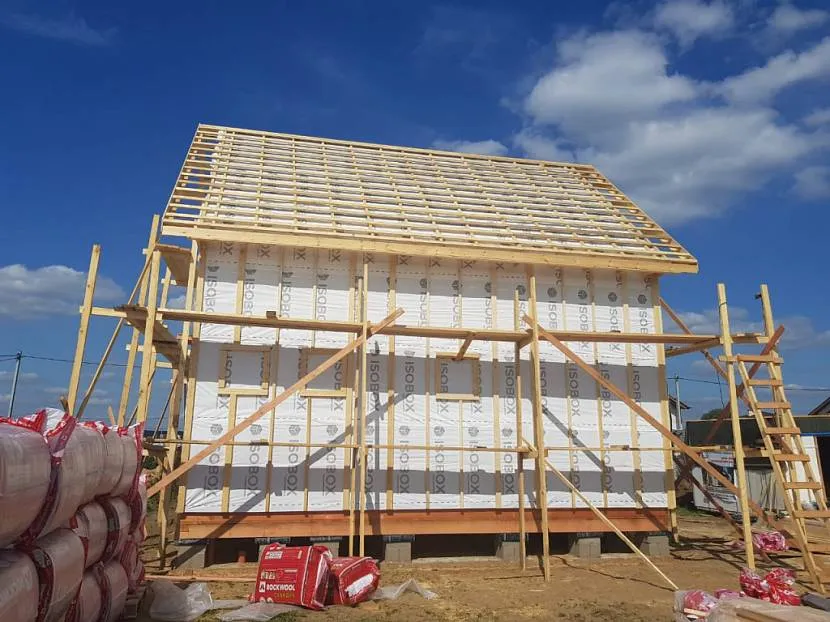

Были установлены стропила 150х50 под уклоном 20 градусов. К коньковой балке стропила лучше крепить с помощью металлических уголков.

Монтаж крыши

Чтобы улучшить вентиляцию помещения, сделали продухи под коньком и верхний вентиляционный зазор размером 50х50 мм в кровельной конструкции (конробрешетка).

Поскольку чердак не предусматривался как жилое помещение, то с утеплением и отоплением особо не разбирались. Была применена ветро-влагозащитная пленка вместо мембраны, поэтому сделали обязательный зазор. Решили утеплить кровлю роквулом 1,5 см.

Во время закрепления обрешетки следует обеспечить вылет за крайнюю стропилину приблизительно на 20-50 см. Когда обрешетка закреплена, лишнее необходимо срезать.

Крышу дома покрыли металлочерепицей, поскольку она идеально подходит для двухскатной крыши – предусмотрен минимальный расход материала.

Перекрытия, полы

Конструктивно перекрытия состоят из несущих балок, чернового и чистового пола, подвесного или подшитого потолка.

Главные балки опирают на горизонтальную обвязку. Их расчет проводят, исходя из нагрузки. Доску 50х150 или 50х 200 мм укладывают с шагом 35-80 см в зависимости от ширины перекрываемого пролета и материала обшивки. Чаще всего применяют интервал 40-60 см, что согласуется с размерами листов облицовки и утеплителя. В зданиях до 2 этажей в качестве несущих ригелей можно использовать стальные профили.

Жесткость перекрытий достигается установкой горизонтальных распорок, подшивкой потолка листами, устройством чернового пола из плитных материалов.

Частые ошибки при постройке каркасных домов своими руками

При возведении каркасных построек чаще всего допускают следующие оплошности:

Распространенные ошибки связаны с выбором материалов

Важно правильно подбирать сечение всех деревянных элементов и учитывать влажность древесины. Подойдут только хорошо просушенные доски и бруски.
Иногда нижнюю и верхнюю обвязки не закрепляют укосами, в результате чего дом плохо противостоит ветровым нагрузкам

По той же причине для обшивки каркаса лучше использовать листовые древесные материалы, а не доски.
Применение бюджетного утеплителя также является ошибкой. Лучше всего приобрести минеральную или базальтовую вату, а не использовать дешевый пенопласт.
Для скрепления стоек и балок иногда применяют перфорированные уголки или черные саморезы. Делать этого не стоит. Лучше взять обычные гвозди.
Нельзя допускать ошибки при выборе паро- и гидроизоляции, потому что в будущем в конструкции стен будет накапливаться влага, что приведет к ухудшению теплоизоляции, появлению плесени и гнили.

Чтобы построить качественный каркасный дом, недостаточно точно следовать технологии возведения. В первую очередь нужно сделать или купить хороший проект с расчетом расхода материалов и разработкой всех узлов

Не менее важно выбрать качественные стройматериалы и провести монтаж с соблюдением всех нюансов и требований

Монтаж стен каркаса

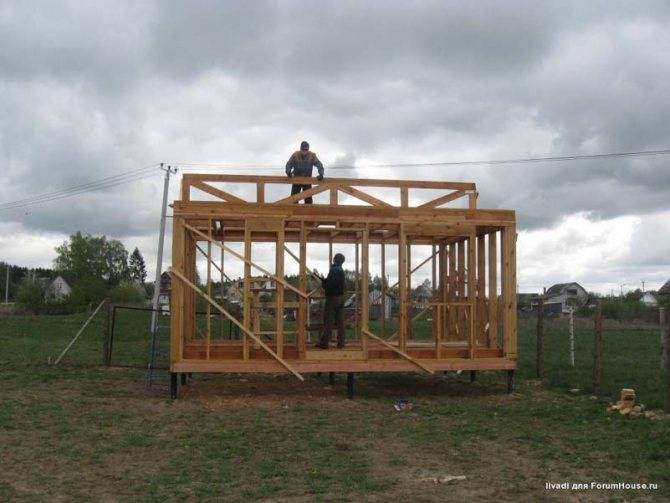

Собрали и подняли стены достаточно быстро. Решили сделать сборку стенок каркаса в горизонтальном положении на подготовленном полу, поскольку существует вероятность столкнуться с проблемой неточного расчета в чертежах.

Прямо на полу и собирали будущие стены дома. Необходимо учесть, что плита должна заходить на верхнюю и нижнюю обвязку минимум на 5 см, поэтому высоту стойки следует выбрать от 2,6 метра.

Когда установка стен закончена, рекомендуется проверить их уровень с помощью шнура сделать это можно следующим образом: натянуть шнур от одного угла к другому. Если все равно присутствуют отклонения, стены нужно вдавливать с той стороны, с которой необходимо выровнять. После окончательного выравнивания стен следует прибить укосины.

Для перекрытий использовали клееные балки. Они выдерживают более высокую нагрузку, что дает возможность увеличить шаг между лагами. Между лагами перекрытия вставили распорки.

Плюсы каркасных построек

• Кратчайшие сроки возведения — даже без опыта срок строительства может достигать 1-2 месяца;
• Достаточно простая технология возведения каркасного дома — обучающие видео-уроки и фото домов из каркаса можно найти в интернете;
• Плюсы каркасных домов в том, что можно обойтись минимальными затратами в сравнении с покупкой готового жилья;
• Легкость возводимой конструкции обеспечит экономию средств на материалах фундамента и стойках опоры;
• Неплохим подспорьем будет покупка готового комплекта каркасного дома или самостоятельная закупка материалов.

Каркасное строительство в проекции.

Этапы строительства под ключ

Возведение каркасного дома 6 на 6 с мансардой под ключ позволяет будущим хозяевам быть уверенными в качестве используемых стройматериалов и соблюдении технологии процесса. Проект, по которому осуществляется строительство, может быть типовым (в него допускается вносить правки) или индивидуальным. Все детали (выбор утеплителя, отделочных и кровельных материалов) согласовываются с заказчиком. Дома, предлагаемые строительными организациями, возводятся по следующим технологиям:

По канадской. Подготовленный каркас заполняется утеплителем (это может быть минеральная вата или пенополистирол). С внешней стороны конструкция защищается ветро- и влагозащитной мембраной, изнутри — слоем пароизоляции. Затем стены с двух сторон зашиваются плитами OSB (дополнительно может использоваться доска или ЦСП); для пола используется влагостойкая фанера. Для внутренней отделки выбирают гипсокартон, для внешней — сайдинг или клинкерный кирпич.

Узлы каркасной конструкцииИсточник yandex.ru

По финской. Стеновые конструкции с заложенным утепляющим слоем (целлюлозная эковата) с двух сторон обшивают тонким профилированным брусом (по финской технологии гидроизоляция не нужна). Для устройства полов и перекрытий используют дерево.

На практике от данных схем нередко отходят и заменяют те или иные материалы (особенно в кровельном пироге мансардного этажа), добиваясь улучшения эксплуатационных характеристик постройки. В целом, если вы остановили выбор на каркасника с мансардой, алгоритм строительства под ключ будет выглядеть следующим образом:

• Выбор проекта. Чаще всего он требует индивидуальной адаптации под условия участка или ваши личные пожелания. Проект может включать веранду, террасу, балкон или эркер, а также гараж в качестве пристройки. Детали проекта согласовываются, заключается контракт, где прописываются обязательства сторон.
• Подготовка участка. При необходимости участок подготавливается под застройку; доставляются пиломатериалы.

Монтаж каркасаИсточник yurlkink.ru

• Устройство фундамента. Тип основания выбирается в зависимости от проекта и особенностей грунта. Для одноэтажных домов обычно рекомендуется столбчатый фундамент, для жилья с мансардным этажом лучшим выбором станет ленточный и свайно-ростверковый.
• Сборка каркаса. Монтируется нижняя обвязка, основа каркаса. Каркас собирается из горизонтальных (балок) и вертикальных (стоек) деталей с использованием укрепляющих диагональных элементов. Каркас первого этажа завершается монтажом перекрытий потолка.
• Внутренние стены и перегородки. Используется та же технология, которая выбрана для внешней конструкции. Утепляющий слой внутри стен берет на себя роль звукоизолятора.
• Монтаж стропильной системы мансардного этажа, сборка кровельного пирога с финишным покрытием. Если предполагается, что мансарда будет жилой, проводится ее дополнительное утепление.
• Фасадная облицовка. Проводится одновременно с монтажом дверей и стеклопакетов.
• Прокладка инженерных коммуникаций, завершающая отделка интерьера.
• Своевременная (предусмотренная контрактом) сдача объекта.

Индивидуальный проект с мансардой и вторым светомИсточник poclevkin.ru

Виды каркасного строительства

Прежде чем купить проект каркасного дома, необходимо разобраться, какие бывают виды каркасных домов. Выделяют 4 основных типа, все остальные разновидности – сочетание элементов от разных модификаций в одном здании. Применяются такие типы строений:

Рамные дома из каркаса с перекрытиями

Такие постройки также называют «канадскими домами» Считается, что при их разработке в России за основу брались канадские нормы строительства.

Перекрытие на раме каркасного домаИсточник assz.ru

Вертикальные брусья являются главными несущими конструкциями. Внизу они прикрепляются к горизонтальным балкам, вверху соединяются такими же балками, создавая основание для второго этажа.

Дома из каркаса с неразрезными стойками

Ещё такие строения называют финскими. Неизвестно, придумали их именно в Финляндии или нет, но именно там и на территории прилегающих к ней стран они широко распространены.

При строительстве неразрезных стоек необходимо особое внимание уделять правильности их установки. Если будет допущено хотя бы небольшое отклонение в сторону на первом этаже, постройка второго этажа будет сильно затруднена, либо невозможна совсем. Вертикальные стойки это основа для всего домаИсточник kayabaparts.ru

Вертикальные стойки это основа для всего домаИсточник kayabaparts.ru

Дома стоечно-балочного типа

Такой вид строений распространён в Германии, ещё они называются фахверковые. По внешнему виду их легко отличить от других – все наружные столбы, поперечные и наклонные балки стен видны снаружи. Срок эксплуатации дольше, чем у других домов. Существуют памятники архитектуры, возраст которых 5-6 веков.

Строительство таких домов более трудоёмко из-за того, детали конструкций крепятся с помощью врезных соединений. Но, существуют проекты небольших каркасных домов, в которых брусья крепятся на болты.

Каркасный дом стоечно-балочного типаИсточник piorit.ru

Каркасно-стоечные конструкции

В отличие от вышеперечисленных строений вертикальные стойки таких конструкций не только поддерживают стены и перекрытия. Дополнительно они используются как сваи. Их забивают в грунт или ставят на опоры из бетона. Это даёт возможность поднять строение выше уровня грунта. Такая особенность будет полезна при возведении зданий на заболоченной местности или в зонах подтопления. Ещё одно преимущество – хорошая вентиляция нижней части дома. Доски остаются сухими, что препятствует образованию плесени и грибка.

На мощных стойках держится весь каркас домаИсточник stroy-podskazka.ru

Утепление

Утепление было выбрано исходя из оптимального соотношения цена-качество. Более всего такому критерию соответствовали Роквул Лайт Баттс Скандик (60х80 см), Скандик XL (60х120 см) для внутренних помещений и Технолайт для внешнего утепления. Толщина плит выбиралась 100 и 50 мм, чтобы максимально закрыть все проёмы в стенах и перекрытиях. Наиболее подходящий шаг между элементами каркаса для укладки Роквула – 57-58 см. Чтобы утеплитель держался в потолочном проёме, использовались фанерные листы. Обрешётка для внешнего утепления делалась с шагом 59 см. После укладки Технолайт поверх была натянута мембрана Tyvek. Для утепления окон использовался пенопласт.

Шаг № 2 Подготовительные работы

Участок спланировали , проект готов, теперь надо подготовится к основным работам.

Инструмент для строительства каркасного дома

Базовый набор будет выглядеть так:

Ручная циркулярная пила;

Дрель-шуруповерт;

Углошлифовальная машина (болгарка);

Электрический рубанок;

Лобзик;

Лазерный уровень;

• Молоток;
• Ножовка;
• Топор;
• Струбцина 2-3 шт.;
• Степлер;
• Уголок;
• Рулетка;
• Пачку строительных карандашей;
• Шнур;

Если бюджет позволяет то можно обзавестись торцовочной пилой и пневмо молотком. Последний серьезно снизит затраты времени и сил при сборке каркасного дома.

Место хранения и распиловки материала

Для правильного хранения пиломатериалов и комфортной работы с ним необходимо соорудить временный навес. И установить в нем длинный стол для удобного и точного распила досок.

Место хранения и распила досок

Весь пиломатериал желательно антисептировать или непосредственно уже готовые элементы. Это не обязательно, но СНиП указывает на то,что защитить надо всю древесину, которая располагается ниже полуметра от земли.

Пиломатериал надо уложить на некотором уровне от земли. Для этого хорошо подойдут поддоны. На каждом реду укладывать горизонтальные и желательно вертикальные проставки, чтобы доску не повело и не образовывалась плесень.

Укладка досок

Подготовка участка

Участок следует отчистить от лишних деревьев и травы. Произвести разметку фундамента согласна проекту будущего дома и опираясь на предельные отступы (от дорог и заборов). Проверить размеры и самое главное диагонали прямоугольников.

Разметка фундамента

Делаем нижнюю обвязку дома и черновой пол

Когда фундамент готов и полностью высох, его обвязывают. Это нужно для того, чтобы сделать основание каркасного дома более прочным и устойчивым.

Выбранная порода древесины для каркасного дома из дерева подойдет и для обвязки, но только при том условии, что брус достаточно толстый (не меньше 15х15 см, а лучше – хотя бы 20х20 см).

Нижнюю обвязку проводят так:

1. Укладывают слой рубероида для фундамента. Можно 2 слоя – один на другой, без какой-либо прослойки между ними. Этот материал нужен для гидроизоляции. Если фундамент свайный, то верхушки свай лучше смазать мастикой перед тем, как класть рубероид.
2. Устанавливают деревянный брус. Его размещают по периметру фундамента, а также в местах межкомнатных перегородок. Стыки брусков нужно делать с напуском, вырезая на краях «пазы» размером от 20 см и более. Предварительно брус обрабатывают специальным антисептиком для дерева, чтобы защитить от гниения и паразитов.
3. Соединяют брус. Удобнее всего делать это гвоздями длиной 120 мм. Гвоздь должен входить как минимум до середины бруска, но ни в коем случае не проходить насквозь.
4. Укрепляют угловые стыки металлическими уголками. Для того, чтобы прибить такие уголки, нужны гвозди поменьше – около 60 мм в длину.
5. Фиксируют обвязку. Всю конструкцию привинчивают к фундаменту крепежными винтами.

Чтобы полностью собрать каркас дома, поверх обвязки делают черновой пол из такого же бруса. Для этого:

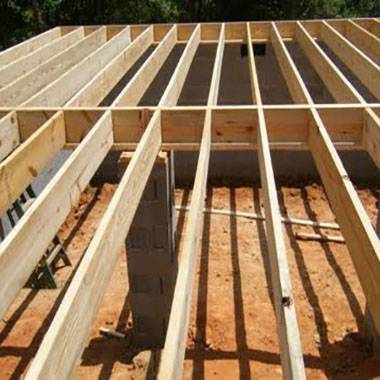

1. Кладут лаги (поперечные балки). Их размер поменьше – до 15х10 см. Рекомендуемый шаг (расстояние между брусками) – от 50 до 60 см.
2. Прикрепляют балки к обвязке теми же металлическими уголками.
3. Между лагами размещают утеплитель, поверх которого кладут пленку для пароизоляции.
4. Всю конструкцию покрывают фанерой или другим покрытием. Между листами фанеры промежутков быть не должно. Их прибивают или привинчивают к лагам.

Когда на таком полу строят каркасные дома из дерева, они оказываются прочными и очень устойчивыми.

Монтаж стропильной системы

Важный этап строительства каркасного дома, как и по любой другой технологии – выбор типа и монтаж кровли. Каркасное строительство позиционируется, как быстрая стройка. Поэтому чаще всего выбирают обычную двухскатную конструкцию. При соблюдении всех норм строительства кровлю каркасного дома можно соорудить любой конфигурации и сложности, но это потребует больше времени.

Для хорошего схода снега уклон крыши должен быть более 28 градусов, но не должен превышать 50 градусов – на такую крышу в несколько раз увеличивается нагрузка ветра.

Контробрешетка крыши на каркасе дома

Источник goroddomov.ru

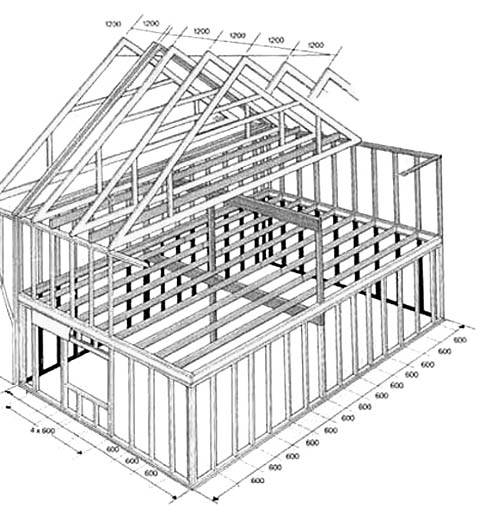

Для сооружения стропил берутся доски 20х5 см длиной 6 м. Из двух досок собирается первая пара стропил и устанавливается на край каркаса. Такая же пара устанавливается с противоположной стороны. Между двумя парами стропил с двух сторон натягиваются шнуры для контроля плоскости крыши. По ним выставляются остальные стропила. Шаг между ними варьируется от 60 до 80 см в зависимости от выбора утеплителя. Для укрепления применяются деревянные ригеля сечением 20х5 см. Они скрепляют пару стропил наподобие буквы «А».

Видео описание

Как изготовить стропильную систему каркасного дома, показано в видеоматериале:

Характер обрешетки зависит от выбранного кровельного материала. Это может быть мягкая черепица, профнастил или металлическая черепица. Ограничением будет вес кровельного материала. Например, использование глиняной или клинкерной черепицы не рекомендуется – большой вес создаст дополнительную нагрузку на каркас дома.

Фото каркасных домов

Каркасный дом с балконом

Источник vash-remontik.ru

Каркасный дом с классической немецкой внешней отделкой

Источник lesstroy.net

Оригинальный каркасный дом с маленьким уклоном крыши

Источник all-companies.ru

Каркасный дом с верандой и ломаной крышей

Источник kraust.ru

Двухэтажный каркасный дом заводской сборки

Источник mebel-go.ru

Возведение каркасного дома в зимний период

Источник pinterest.ca

Каркасный дом с 4-скатной комбинированной крышей

Источник cdd.su

Заключение

Каркасный дом – технология, которая только набирает популярность в отечественном домостроении. Малые сроки возведения и экономия средств являются существенными преимуществами перед другими способами постройки. Но технология постройки каркасного дома потребует неукоснительного соблюдения всех технологических процессов и этапов строительства, что позволит оценить его достоинства в полной мере.

Шаг 3: Каркасные стены

Каркасный дом своими руками собирают из отдельных элементов, раскраивая и подгоняя их на строительной площадке. Возможен монтаж более крупных секций или даже целых конструкций, заготовленных на заводе.

Способы сборки каркаса

Быстровозводимые здания сегодня строят способами:

• традиционным — последовательно собирают каркас из стоек, ригелей, укосин, утепляют стены, монтируют обшивку;
• методом «канадской платформы» — секции заготавливают горизонтально на черновом полу и выставляют их в проектное положение;
• из СИП-панелей — крупные элементы, раскроенные на заводе, собирают на площадке при помощи соединительных брусьев и полиуретанового клея;
• по немецкой технологии «фахверк» — доски каркаса, являющиеся одновременно декоративной отделкой, располагают снаружи утеплителя;
• по шведской технологии — каркас монтируют из двух обрешеток, первая предназначена для установки утеплителя и крепления внешней отделки, вторую используют для прокладки коммуникаций и монтажа внутренней облицовки.

Монтаж каркаса способом «канадская платформа».

В частном строительстве для сборки своими руками чаще применяют классический способ, не требующий сложных монтажных работ и затрат на подъемную технику.

Установка и сечение стоек

Этапы монтажа стоек каркаса включают:

1. Разметку на покрытии чернового пола мест установки стоек. Обычно шаг составляет 60 см. Это удобно для последующей укладки плит минеральной ваты. В двухэтажных зданиях расстояние уменьшают до 40 см.
2. Нарезку опор из сухой обработанной доски толщиной 50 мм. Сечение подбирают по расчету на несущую способность.
3. Установку стоек в углах, выравнивание, закрепление временными укосинами.
4. Монтаж промежуточных элементов.
5. Соединение опор брусом верхней обвязки.
6. Усиление оконных и дверных перемычек досками, уложенными на ребро. Если этого не сделать, при прогибе произойдет защемление рамы, возникнут трещины на стеклах, отделке фасада и внутренних поверхностей стен.
7. Укрепление каркаса укосинами из досок 100х25 или 150х25, врезанными в верхнюю и нижнюю обвязку, стальными перфорированными полосами, горизонтальными перемычками. Дополнительное усиление не требуется, если каркас обшивают жесткими листами ОСП, многослойной фанеры.
8. Обшивку лобовой доской балок верхней и нижней обвязки. Рекомендуется проложить слой базальтовой ваты для утепления конструкции.

Для подбора сечения стоек суммируют все нагрузки, действующие на несущий каркас. Если здание небольшое, то при высоте до двух этажей размеры бруса принимают:

• для наружных стен — 150х50 мм, 200х50 мм;
• для внутренних перегородок — 100х50 мм.

Прочности таких сечений вполне достаточно для восприятия вертикальных и боковых нагрузок. При теплотехническом расчете может оказаться, что для размещения теплоизоляции требуется большая, чем расчетная, ширина стоек.

Увеличивать сечение несущего бруса нецелесообразно. В этом случае утеплитель укладывают в 2 слоя — один между стойками каркаса, второй — по наружной обрешетке с перевязкой. Такая компоновка поможет избежать теплопотерь через деревянные элементы, углы, обрамления проемов.

Укосины или раскосы

Укосины или раскосы устанавливают временно для придания устойчивости каркасу при монтаже или постоянно, чтобы конструкция сохраняла геометрию длительное время.

Укосины в каркасе устанавливают наклонно.

Чтобы постоянные укосины выполняли свою роль — обеспечивали жесткость каркасу, при их установке соблюдают правила:

• элементы монтируют с наклоном 40°-60°;
• толщина укосин — не более 1/4 от высоты сечения стойки;
• крепление раскоса к обвязке — только врезкой, при других видах сочленения усыхание древесины ведет к потере устойчивости узла;
• укосины врезают заподлицо со стойками, обвязками и перемычками;
• на одной стене устанавливают не менее двух раскосов с наклоном в разные стороны;
• к стойкам по длине прибивают 2-3 гвоздями.

Вместо укосин в углах каркаса можно использовать листы ОСП-3 12. Диагональная жесткость конструкции будет обеспечена.

Углы каркасного дома

Угол — одно из проблемных мест в каркасном доме. Установка бруса без дополнительного утепляющего слоя приводит к образованию мостика холода. Дерево обладает более высокой теплопроводностью, чем минеральная вата, поэтому стена в углу помещения может промерзать.

Чтобы этого не случилось, конструкции формируют одним из четырех способов:

Из двух стоек. Стык двух стен усиливают отделочным уголком.

Первые два способа более технологичны, но теплоизоляционные качества их ниже. В стыке двух стен остаются сквозные щели, которые очень трудно заделать.

Инструмент, которым следует обзавестись до начала строительства

Перед началом строительства, для качественного выполнения всех этапов, необходимо подготовить инструмент, предназначенный для плотницких работ.

Обязательно понадобиться:

• лобзик или электропила;
• ручная пила;
• дрель и шуруповерт (предпочтение следует отдавать профессиональному инструменту, так как любительские версии просто не выдержат нагрузки и быстро выйдут из строя);
• несколько молотков разных видов;
• гвоздодер;
• большой угольник;
• рулетка;
• строительный уровень;
• отбивочный шнур.

Кроме того, обязательно понадобиться в большом количестве крепежные материалы:

• металлические уплотнительные уголки;
• гвозди;
• шурупы и саморезы;
• болты и гайки;
• анкерные соединения.

В зависимости от того, какой тип фундамента выбран под быстровозводимые дома, могут понадобиться разные виды инструмента и расходных материалов, среди которых:

• ручной бур для сверления скважины под свайный или столбчатый фундамент;
• бетономешалка для изготовления раствора;
• лопаты для копания траншеи под ленточный фундамент;
• прутки арматуры для армирования конструкций;
• рубероид, доски, фанеры и другие листовые материалы для сооружения опалубки и т. д.

Устройство перекрытия первого этажа каркасного дома

Перекрытия первого этажа каркасного дома, как и цокольное перекрытие, выполняют по деревянным балкам сечением 100 х 200 мм, уложенным с шагом 600 мм.



Несущую балку, на которую опираются лестница и перекрытие холла, сколачивают из двух брусьев 100 х 200 мм. К боковым граням балок прибивают черепные бруски сечением 40×40 мм, по которым устраивают черный пол из обрезных досок. Его накрывают пленкой, засыпают сухим песком слоем толщиной 60 мм, а затем настилают чистый пол, используя шпунтованные доски толщиной 37мм.

После устройства перекрытия каркасного дома стены утепляют минераловатными плитами в три слоя. Плиты плотно вставляют между стойками, следя за тем, чтобы каждый стык нижнего слоя перекрывался плитой верхнего слоя. Изнутри поверх плит стену обтягивают пароизоляционной пленкой и обшивают обрезными досками толщиной 20 мм.
