Преимущества и недостатки фундамента ТИСЭ
- Низкая сметная стоимость возведения объектов.
- Практически полное отсутствие необходимости в использовании дорогостоящей строительной техники и оборудования.
- Строительные работы автономны, почти не требуют подключения к электросети и могут производиться в любых условиях.
- Минимальные трудозатраты и время возведения объекта.
- Особенности фундамента ТИСЭ в том, что это идеальный вариант именно для индивидуального строительства. Самостоятельно, без навыков и опыта, своими руками.
- Удобство при подводке различных коммуникаций даже при полностью построенном объекте.
Это были основные достоинства метода. А теперь посмотрим на недостатки фундамента ТИСЭ.
- Невозможно строительство таким способом на илистых, обводнённых грунтах и болотистых местностях. При больших нагрузках сваи будут просто тонуть или ломаться.
- Применяется ручной труд. В твёрдых и каменистых грунтах процесс бурения резко усложняется, возникают множественные проблемы с проходкой скважины. Правда, сейчас выпускают буры с механическим приводом с лёгким бензиновым двигателем как у косилок.
- Нельзя сделать подвал полностью под всем домом.
- Существует необходимость устройства отмостки большой ширины.
Учитывая все эти плюсы и минусы, можно определённо сказать, что данная технология является самой прогрессивной и экономичной для индивидуального строительства.
Преимущества фундамента по технологии ТИСЭ
К достоинствам нового метода следует отнести:
- сравнительно небольшой расход материалов;
- масштабы земляных работ несопоставимы с закладкой плиты или бетонной ленты;
- доступная стоимость;
- для установки не нужна тяжелая техника;
- не требуется электричество и большой объем воды;
- от строителя не требуется высокая квалификация, вполне реальна закладка своими руками;
- нет проблем с подведением коммуникаций к дому;
- ТИСЭ подходит для разных грунтов и построек разной сложности;
- экологическая безупречность: закладка ТИСЭ практически никак не влияет на близко расположенные постройки и ландшафтный дизайн.
Переставная опалубка ТИСЭ
Технология ТИСЭ популярна на сегодняшний день, поскольку позволяет строить здания из недорогих строительных материалов с применением доступных инструментов. Строительство производится по стандартной схеме: обустройство фундамента, возведение стен, их утепление и т.д.
Для возведения стен ТИСЭ используют переставную опалубку, которая состоит из стали и рассчитана на формование одного блока.
Опалубка ТИСЭ бывает трех видов:
ТИСЭ – 1. Используется для строительства ограждений, внутренних перегородок и гаражей. С ее помощью можно возвести стену толщиной 19 см.
ТИСЭ – 2. Универсальная опалубка, которую выбирают для строительства стены толщиной 25 см.
ТИСЭ – 3 применяют для строительства стен толщиной 38 см. Чаще всего из такой опалубки возводят стены малоэтажных загородных домов. Кроме того , опалубка ТИСЭ-3 незаменима при возведении трехслойных стен с гибкими связями, которые отличаются хорошими теплоизолирующими свойствами. Опалубки ТИСЭ снабжены всеми необходимыми конструктивными элементами и приспособлениями для строительства.
Рис.1. Детали модуля ТИСЭ
1 – форма; 2 – пустотообразователь; 3 – поперечный штырь; 4 – продольный штырь; 5 – перегородка-скребок; 6 – выжимная панель-трамбовка; 7 – опалубка-компенсатор; 8 – скоба; 9 – уголок формовочный; 10 – стопор проволочный
Возведение стен ТИСЭ начинается с монтажа формы. Ее устанавливают непосредственно в стену, рядом с уже отформованным блоком. Причем формовка блоков происходит слоями. Всего за день можно уложить один слой блоков , если же на улице теплая погода, то установка каждого последующего ряда может производится через 4 часа.
Также при формовке необходимо предусматривать такие вопросы, как устройство скрытой проводки , окон вентиляции и прочих коммуникаций. Поскольку в данном случае необходимо уложить вкладыш подходящего размера, который удаляться после распалубки.
В процессе строительства домов и других зданий по технологии ТИСЭ необходимо производить армирование стен с помощью сварной или дорожной неметаллической сетки.
После армирования стен необходимо их утеплить. Подробнее об утеплении стен ТИСЭ.
- Вы здесь:
- Главная
- Переставная опалубка ТИСЭ
Строим дома по технологии ТИСЭ.
Шеф-монтаж.
Геодезическое картирование.
Консультативные услуги.
Возведение домов по традиционным технологиям
На сегодняшний день существуют несколько традиционных технологий строительства домов. Прежде всего стоит отметить каркасное , монолитное строительство и возведение домов из древесины.
Для строительства частных домов применяют следующие строительные технологии:
- каркасное строительство;
- строительство домов из деревянного сруба;
- модульное строительство;
- возведение домов из газо- и пенобетона;
- термодом.
Подробнее.
Услуги проектирования домов
Красивый , надежный и комфортный дом – мечта многих людей. Однако , к сожалению , не каждый может себе позволить стать обладателем даже скромной квартиры , не говоря уже о коттедже , поскольку цены на недвижимость иногда вызывают не просто удивление , а шок. Правда благодаря использованию строительной технологии ТИСЭ для многих людей мечта о собственном доме стала реальностью. ТИСЭ позволяет за короткие сроки без применения специального строительного оборудования и транспорта построить дом по доступной цене. Однако прежде чем приступать к строительству необходимо разработать проект будущего здания.
Прежде всего , проект дома позволяет получить разрешение на строительство , гарантировать надежность всех конструкций и строительных элементов , а также соблюдение норм пожаробезопасности и техники безопасности. Кроме того , благодаря проекту вы сможете наиболее наглядно увидеть , как будет выглядеть дом после постройки.
Проект двухэтажного дома “Азов”
Хотели бы вы жить в доме с просторными комнатами и балконами , где у каждого члена семьи был бы свой уголок , где каждому бы было уютно? Наверняка , вы ответили «да».
Проект трехэтажного дома “Надежда”
Когда человек хочет стать обладателем частного дома , прежде всего стремиться , чтобы он соответствовал основным трем требованиям: надежность , простор и комфорт.
Проект двухэтажного дома “Мечта”
Представляем вашему вниманию проект двухэтажного дома “Мечта” , который был разработан специалистами нашей компании “ТИСЭ”.
Особенности технологии
Аббревиатура ТИСЭ расшифровывается как «технология индивидуального строительства и экология». Данная строительная методика была разработана и запатентована инженером Р.Н. Яковлевым, который, кроме самой технологии, создал также и специальный рабочий инструментарий – ручной бур с ножом особой формы.
Сваи-столбы
Данная методика является по своей сути гибридной, вобравшей в себя плюсы столбчатых и свайных технологий. Чисто технически она относится к буронабивным, так как возведение фундамента ТИСЭ производится при помощи заливки бетона в заранее пробуренную скважину.
Отличительной особенностью сваи ТИСЭ является то, что она имеет своеобразную конструкцию с расширением в её нижней части. Подобного расширения не имеют другие сваи, предназначенные как для забивки, закрутки, так отливаемые по буронабивной методике. Данное расширение-подошва играет роль опорного основания и сближает сваю Яковлева с опорой столбчатого фундамента. Оно увеличивает площадь опоры каждого столба, уменьшая тем самым показатели удельного давления постройки на грунт.
Устройство фундамента ТИСЭ
Из-за того, что устройство опор производится исключительно с помощью мускульной силы человека, они обладают ограниченной несущей способностью. На нём не рекомендуется устанавливать чересчур массивные постройки – кирпичные дома или здания из монолитного железобетона.
Отлично подходит фундамент ТИСЭ для каркасного дома, также на нём можно установить гараж, баню или иное не слишком массивное строение. Помимо распределения давления веса здания на грунт, подошва сваи играет также роль своеобразного якоря.
Область применения
Строительство фундамента ТИСЭ
Данные преимущества свайного фундамента ТИСЭ и определяют область его использования. Это слабые болотистые почвы, а также глинистые, суглинистые и супесчаные грунты с высоким уровнем насыщения влагой. Именно такие почвы наиболее подвержены зимнему вспучиванию.
Обычно при строительстве домов на водонасыщенных грунтах для борьбы с эффектом вспучивания применяются различные дорогостоящие технологии.
- Устройство эффективной дренажной системы. Дренаж предназначается для отвода грунтовых вод от основания здания. Работы связаны с проведением обширных земельных работ, выемкой грунта, укладкой отводных труб, заполнением траншей крупнофракционным материалом и т.д. Минус устройства дренажа – большие затраты времени и сил, а также высокие финансовые расходы.
- Использование в качестве несущей опоры для дома монолитной плиты. Мелкозаглублённый фундамент-плита заливается поверх песчано-гравийной подушки, смягчающей давление мёрзлого грунта. Отсутствие жёсткой сцепки основания с почвой дают ему возможность «плавать» – подниматься и опускаться вместе с грунтом, избегая деформаций и разрушения. Недостатки фундамента-плиты: он предназначается для небольших строений с малой массой. Если же необходимо возведение габаритных построек, например, двухэтажного жилого дома, то расходы на заливку плиты основания возрастают в геометрической прогрессии.
- Применение свай в качестве несущих опор. В данном случае свайная технология является наиболее предпочтительной. Сваи заглубляются ниже уровня промерзания почвы, что уменьшает силы пучения, воздействующие на основание здания. Заглублённые сваи позволяют оптимизировать процесс строительства на сложных грунтах, ускоряя и удешевляя работу благодаря отсутствию дорогостоящих землеройных работ. Но данная технология также имеет свои недостатки: в отдельных случаях сваи могут выталкиваться промёрзшим грунтом. Происходит это от того, что, замерзая, расширившийся грунт схватывает верхнюю часть сваи и увлекает её за собой вверх.
Технология ТИСЭ позволяет избежать возможного выдавливания сваи. Расположенное внизу расширение упирается в лежащие выше слои почвы, и мёрзлый грунт, поднимаясь вверх, просто скользит по поверхности сваи. Основное условие: ТИСЭ фундамент должен быть заглублён ниже уровня промерзания почвы, иначе опора будет попросту выдавлена снизу.
Фундамент ТИСЭ под дом
Данный показатель может иметь разные значения для каждого региона. Узнать уровень промерзания для определённого города можно из сводных таблиц СНиП.
Оборудование для технологии ТИСЭ
Найти инструмент для выполнения работ по данной методике можно на строительных рынках, в специализированных магазинах и на сетевых площадках. Предлагается два вида буров — ТИСЭ — Ф и ТИСЭ – ФМ, каждый из которых имеет три рабочих диаметра — 200, 250, 300 мм. Первый вид имеет одну разбуривающую лопасть. Второй, более производительный, — две. Стоит он не намного дороже. Оба вида успешно применяются как для строительства фундамента, так и для некоторых сельхозработ на участке.
Чем больше диаметр, тем больший вес выдерживает конструкция. Свая 200 мм имеет основание 500мм. Опора 300мм — 600мм. Нетрудно посчитать, насколько экономичным оказывается применение данного способа. Площадь круга 300 мм равна приблизительно 70700 мм². Если же основание имеет значение 600 мм та цифра увеличивается до 282800 мм². Практически при удвоении диаметра площадь увеличивается в 4 раза.

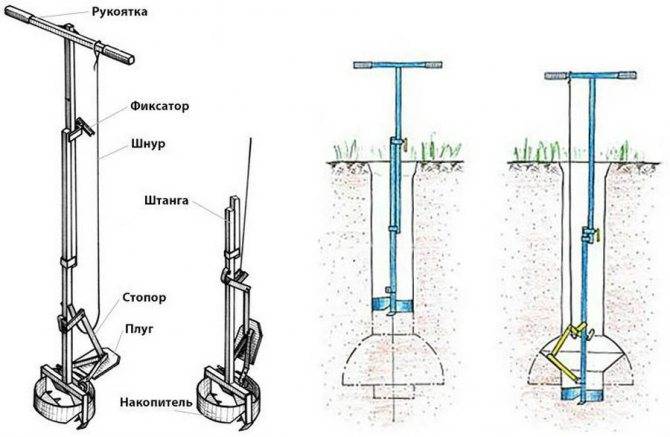

Схема бура ТИСЭ — Ф300
Стандартная комплектация
Производитель предлагает готовый к использованию инструмент. Основное изделие состоит из следующих элементов:
- Рукоятка для вращения.
- Набор штанг. Основная и дополнительная секция, позволяющая регулировать глубину бурения.
- Грунтоподъемник. С его помощью собранная почва поднимается наверх.
- Бур с откидным механизмом для производства расширения.
Основной комплект может быть дополнен чехлом, запасными частями и элементами опалубки. С помощью оборудования ТИСЭ решаются все вопросы строительства фундамента. Возможная глубина скважины равна 2, 3 м при выполнении расширения у основания. Без последней операции можно создать отверстие до 3 м. Бур выполнен по особой технологии и промыкается в телескопической штанге после прохода плуга. По достижении заданной глубины выдвигается режущая часть, которая выполняет расширение.
Механизм сбора позволяет эффективно доставить отработанный грунт на поверхность. В последнее время увеличился спрос на дополнительный привод. Многие продавцы предлагают комплектовать устройство бензиновым двигателем, который существенно снижает трудоемкость. Затраты окупаются скоростью выполнения операция, меньшим утомлением исполнителя и не слишком существенно снижают экономическую выгоду при использовании технологии ТИСЭ.
Комплектация бура
Виды фундамента ТИСЭ
О видах героя статьи говорилось вскользь. Дом может ставиться сразу на сваи, лунки под которые готовят буры для фундамента ТИСЭ, или же залитую поверх столбов ленту бетона. Иногда, на опоры укладывают монолитную плиту.
Разниться может и устройство нижней части фундамента. Так, технология индивидуального строительства и экологии не исключает наличие погреба или подвала. Об этом указано в книге Рашида Яковлева.
Бур для свай ТИСЭ
Необходимо метровое отступление от свай к центру здания. Здесь уже можно заливать монолитную плиту и ленту по ее периметру. Вход в погреб, обычно, делают из дома, сравнивая люк с полом.
Если троится полноценный подвал, можно сделать дверь под домом, если сваи приподнимают его на пару метров. Такой подъем может быть лишь с одной стороны строения, стоящего, к примеру, на наклонном участке.
У подвального варианта основы дома есть, как понимаем, полы. Фундамента ТИСЭ сложной конструкции бояться, как говорят уже отстроившие его, не стоит. Пока, экспериментаторов немного. Технологии индивидуального строительства и экологии меньше 30-ти лет. Яковлев предложил новшество в 90-е.
Технология возведения фундамента с ростверком
Горизонтальное связывание ростверком опор применяется для придания дому жесткости и равномерного распределения нагрузки между сваями. Особенностью применения связывания основ ростверком является наличие пространства между ним и грунтом, что делает фундамент на сваях ТИСЭ устойчивым к пучению.
При работе с ростверком, необходимо произвести расчет ширины стен дома. С этой целью необходимо прибавить значение самой кладки, утеплителя и слоя декора. Ширина ленты также зависит от типа цоколя. Он может быть ровным, выступать или западать.
Для обеспечения вентиляции воздуха необходимой, чтобы защитить фундамент по технологии ТИСЭ и цоколя от промокания, с ростверком необходимо проделать следующие манипуляции: разместить под уклоном наружу дома продухи. Наклон убережет конструкцию от попадания талой воды внутрь.
Отверстие продух стоит закрыть, чтобы уберечься от грызунов. Ростверком нивелируется уклон участка. При небольшом наклоне, грань ленты должна проходить параллельно поверхности уклона, а ее верхняя часть совпадать с нулевым уровнем.
Если наклон более 10˚, то скрыть недостатки строительства стоит ростверком ступенчатым. Для надежной связки ленты и опор, необходимо запустить их арматуру в ростверк на глубину 15-20 см, а тело опоры – на 5. Ступенчатые зоны ленты необходимо дополнительно укрепить армированием. В месте прохождения ступенек не стоит делать оконные или дверные проемы.
Для обустройства опалубки, необходимо придерживаться таких этапов:
- Гидроизолировать верхние части опор.
- Вбить деревянные колья вдоль контуров стен так, чтобы их верхняя грань совпала с нулевым уровнем.
- Сделать подсыпку из песка по ширине ростверка и заподлицо.
- Прибить к колышкам из п.2 доски, чтобы их верхний край совпал с нулевым уровнем.
- Заложить в опалубку гидроизоляцию (толь, рубероид и т.д.)
Ростверк стоит заармировать прутьями, Расчет количества прутьев делается так, чтобы их общий диметр составлял не менее 8 см. Арматура ложится в два ряда: внизу и вверху. Между опалубкой и поясом необходимо оставить 4 см расстояния. Нижний ряд армирования выкладывается на лепешки из бетона на высоту 4-5 см от грунта.
Отзывы застройщиков показывают, что при бетонировании можно делать технические перерывы. Главное, чтобы они составляли не более суток. Чтобы нивелировать недостатки такого подхода, нужно следить, чтобы перерывы не возникали в местах стыка арматуры.
Выбор опалубки для ТИСЭ 2 и ТИСЭ 3
Для строительства дома под ключ доступно две технологии изготовки блоков:
- ТИСЭ 2 (для стен толщиной 250 мм);
- ТИСЭ 3 (для стен толщиной 380 мм).
Нехитрый расчет показывает, что ТИСЭ 2 заменяет кладку из 8 кирпичей, а ТИСЭ 3 – из 12. Меньший модуль применяется для возведения стен двухэтажных зданий под ключ, заборов, гаражей. Модуль тисэ 3 эффективен для сооружения домов выше 2 этажей. Он используется для трехслойных стен с засыпной изоляцией. Может применяться в сейсмологических районах.
Для заливки блоков ТИСЭ 2 и ТИСЭ 3 используется обычный пескоцементный раствор в соотношении 1:3. Отзывы застройщиков показывают, что для этих целей подходит марка М400 или М500.
Изготовленный таким образом блок ТИСЭ 2 может выдержать нагрузку 400 кг/см2. Общая нагрузка на блок может достигать 240 тонн.

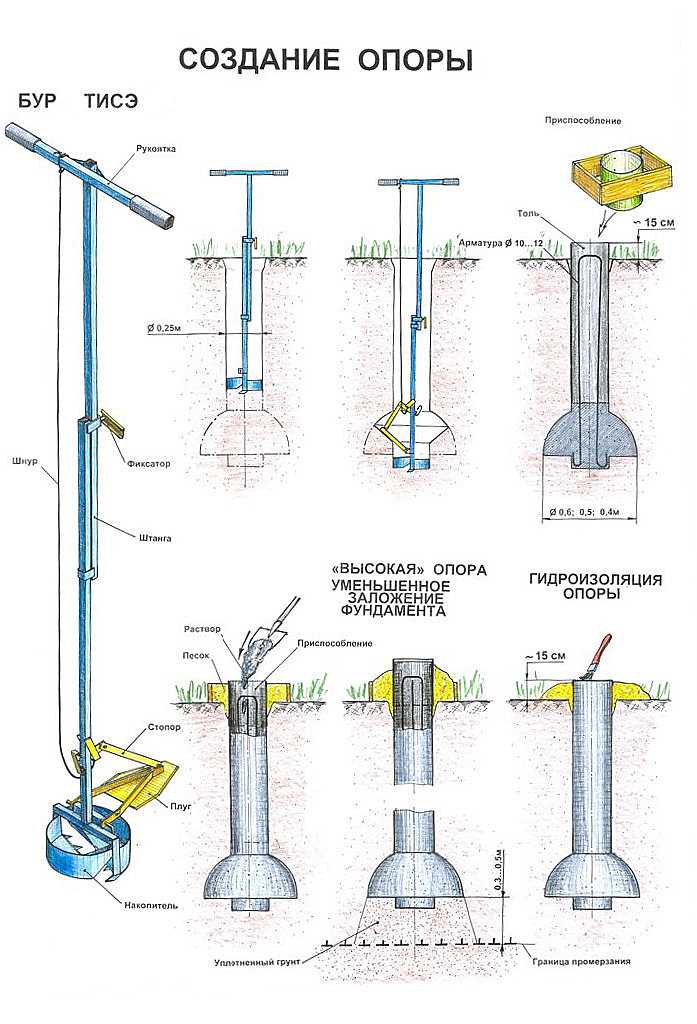

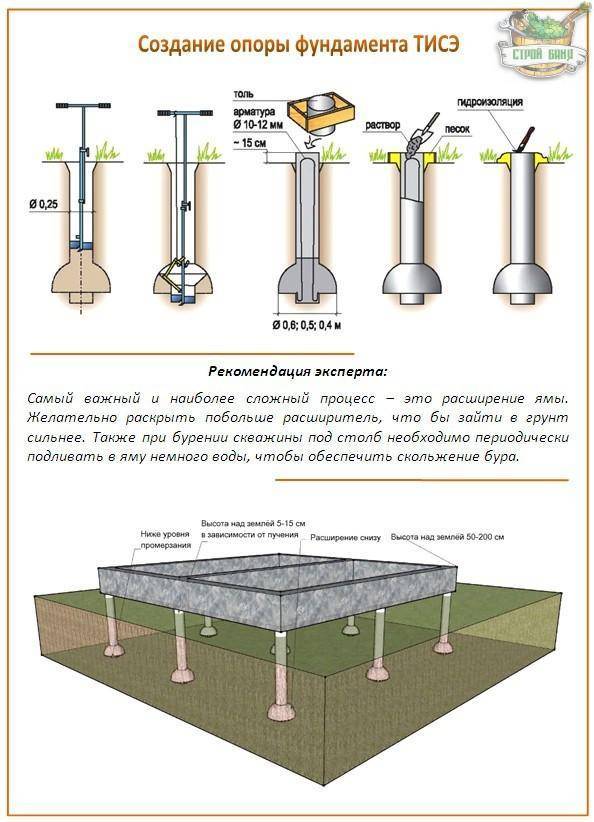

Технология устройства фундамента ТИСЭ
Последовательность работ по устройству фундамента ТИСЭ:
- Подготовка участка, вынос осей. Дом будет опираться на висячий ростверк, значит, для каждой стены нужно вынести 3 оси, по центру будущей скважины и по наружной и внутренней стороне ростверка. Объем земляных работ сводится к минимуму. Планировать участок придется только при наличии сложного рельефа с крутыми перепадами. Но плодородный слой почвы на глубину 30-35см рациональнее будет снять. Разметка проводится как обычно, при помощи обносок и шнура.
- Бурение скважин. По технологии рекомендуется начать вручную с лидерной лунки в виде приямка 0,2-0,3 м для погружения коронки. Начинают бурение с зафиксированным или снятым плугом. По мере заполнения приемника породой бур достают и вытряхивают землю. По достижению проектной глубины плуг освобождают и продолжают вращать без нажима, при этом нож создает «купол». Необходимо соблюдать вертикальность, особенно на склонах и контролировать работу при помощи уровня. Отверстие для сваи можно немного сместить по оси, если встретиться крупный камень.
- Опалубка. В зависимости от бюджета опалубкой может послужить асбоцементная труба, полимерная (ПВХ или ПЭ) труба, а также цилиндр, изготовленный из гидроизоляционного или кровельного материала, например, рубероида. Причем нужно учесть, что асбестоцементная труба, при том, что сначала добавит жесткости, впоследствии может быть разрушена агрессивными грунтовыми водами. Высоту опалубки нужно выполнить таким образом, чтобы запустить сваю в тело ростверка не менее, чем на 5-8 см.
- Армирование. Армировать сваю нужно согласно технологии, каркасами, состоящими из продольных и поперечных стержней. Для продольных рабочих стержней применяют арматуру периодического профиля класса А-2(А300) и А-3(А400) диаметром 8-16 мм. Выпуски рабочей арматуры должны быть не менее 40 см, при устройстве ростверка они будут загнуты в тело бетона и связаны с основным каркасом. Поперечное армирование выполняется из гладкой арматуры класса А-1(А240) диаметром 6-8 мм в форме круга или многоугольника с периодом 35 — 50 см по вертикали.Вся арматура должна быть в бетоне, и необходимо обеспечить всей арматуре защитный слой, применив фиксаторы, не допускающие контакта арматуры с опалубкой.
Бетонирование. Процесс затруднен малым диаметром опалубки и торчащими прутками каркаса. Используют подвижную бетонную смесь с заполнением скважины частями и уплотнением с помощью наконечника глубинного вибратора. После заливки до нужного уровня еще раз уплотняют вибратором и/или штыкуют арматурным стержнем.
- Обеспечить уход за бетоном сваи. Не допускать пересыхания и переувлажнения оголовка.
- Выполнение ростверка ничем не отличается от выполнения висячей ленты. Иногда нижний щит опалубки заменяют увлажненным песком, уплотнив его послойно по 100 мм, а затем песок надежно укрывают слоем гидроизоляционного материала, чтобы не дать цементному молочку из бетона уйти в песок. После того, как бетон ростверка наберет прочность, песок необходимо выгрести из-под ростверка, иначе при пучении грунта давление снизу может оторвать ростверк от свай.
По сравнению с ростверком мелкозаглубленного ленточного фундамента высота ростверка ТИСЭ меньше, поэтому отверстия для ввода коммуникаций и вентиляции выполнить в нем невозможно, поскольку это ослабит конструкцию.
Устройство ростверка ТИСЭ намного проще, чем ленты. И опалубку можно заполнять одновременно, по кругу. Бетонирование и уход за бетоном проводят по стандартной технологии.
На настоящее время технология ТИСЭ является самой экономичной, и позволяет значительно сократить время строительства и трудозатраты.
Особенности фундамента ТИСЭ
В основе технологии лежит идея использования свайного способа возведения конструкции своими руками. Отличием от традиционной методики является то, что в строительстве используется специальный бур, который по достижении заданной глубины способен формировать расширяющийся контур на дне скважины. При последующей заливке бетоном там образуется своеобразная подушка, которая увеличивает площадь опоры. Ранее такая технология не использовалась. Расширять опорную площадь можно было только при помощи проведения полноценных земляных работ.
Данный способ позволяет при бурении формировать нужную конфигурацию скважины, тем самым повышая устойчивость, прочность и надежность установленной в ней сваи
Как в любом деле, имеются свои плюсы и минусы, но фундамент ТИСЭ, технология его монтажа определенно заслуживают внимание
Преимущества
Несомненным достижением при разработке технологии стало то, что при небольших затратах на приобретение оборудования пользователь получает отличный инструмент по созданию своими руками качественного основания для дома, избегая значительных трат. Отпадает необходимость нести следующие расходы:
- Покупать лишний материал.
- Привлекать дорогостоящую спецтехнику для выполнения отдельных операций.
- Оплачивать труд специалистов по устройству фундамента.
Оборудование может быть поставлено в оптимальной комплектации, необходимой для конкретного случая. Все операции можно делать своими руками без специальных навыков строительных работ. Затраты на приобретение инструмента с лихвой окупаются. Отмечается и высокая скорость выполнения работ. Уникальная технология позволяет существенно экономить материал. Утолщается только опорное основание заливной сваи. Несущая же ее часть по основной длине проектируется согласно требованиям СНиПа.
Соотношение затрат к результатам считается самым выгодным. Возведение фундамента по технологии ТИСЭ признано наиболее экономичным способом подготовить основание под строительство дома. Имеет фундамент ТИСЭ и недостатки. Однако преимущества метода не дают основание утверждать, что они критичны.
Недостатки
Перспективы технологии налицо. Достоинства перекрывают недостатки, но в ряде случаев возникают причины, по которым есть основания не применять в строительстве определенного дома фундамент ТИСЭ. Недостатки чаще всего отмечаются следующие:
- Невозможность применить технологию на участках с высоким уровнем грунтовых вод. Там, где почва илистая, слишком каменистая, с плотными скальными слоями.
- Трудоемкость. Простой, дешевый бур имеет механический привод. Необходимо проявить недюжинные физические способности, особенно при тяжелых грунтах на стадии раскрытия ножа для подрезки конусного основания. Производители сегодня предлагают оборудовать ручное устройство дополнительным приводом. Цена оборудования при этом повышается в несколько раз.
- Остановить застройщика может отсутствие возможности оборудовать полноценный подвал под домом. Его строительство может обойтись в данном случае даже дороже, чем при возведении дома по традиционным технологиям.
- Во избежание критического увлажнения опорной конструкции рекомендуется делать отмостку достаточной ширины для защиты фундамента.
Все ограничения, так или иначе, касаются качества грунта, но, имея такой участок, собственник наверняка потратит больше средств и при возведении фундамента обычным способом
Если же почва под строительство удовлетворительного качества, то имеет смысл обратить внимание на фундамент по технологии ТИСЭ. Преимущества явно перевешивают недостатки
Как обустраивается опалубка ростверка
Нулевой цикл (земляные работы) можно значительно сократить, если начать делать опалубку ростверка после заливки бетона внутрь свай. Чтобы сделать это быстро и без потери качества, на колышках натягивается два шнура без среднего. Следующие операции:
- Из подручных материалов (доска, толстая фанера, ДСП, OSB) делаются щиты-палубы и защищаются слоем гидроизоляции, например, полиэтиленом или брезентом. Это нужно для возможного многоразового использования опалубки;
- Монтируется опалубка так: сначала в щитах проделываются отверстия под опоры, щиты надеваются на сваи и крепятся Н-образными поперечинами на расстоянии 0,5-0,7 м;
- Боковую опалубку монтируют следующим образом: деревянные щиты устанавливаются по уровню натянутых шнуров и крепятся к нижнему щиту на гвозди или саморезы.
Чтобы не усложнять конструкцию опалубки изготовление деревянного нижнего щита, его можно заменить на песчаную подушку слоем до 40 см (в зависимости от характеристик грунта). Подушка увлажняется и трамбуется. Также нижний щит опалубки можно сделать из экструдированного пенополистирола, хотя выйдет это немного дороже;

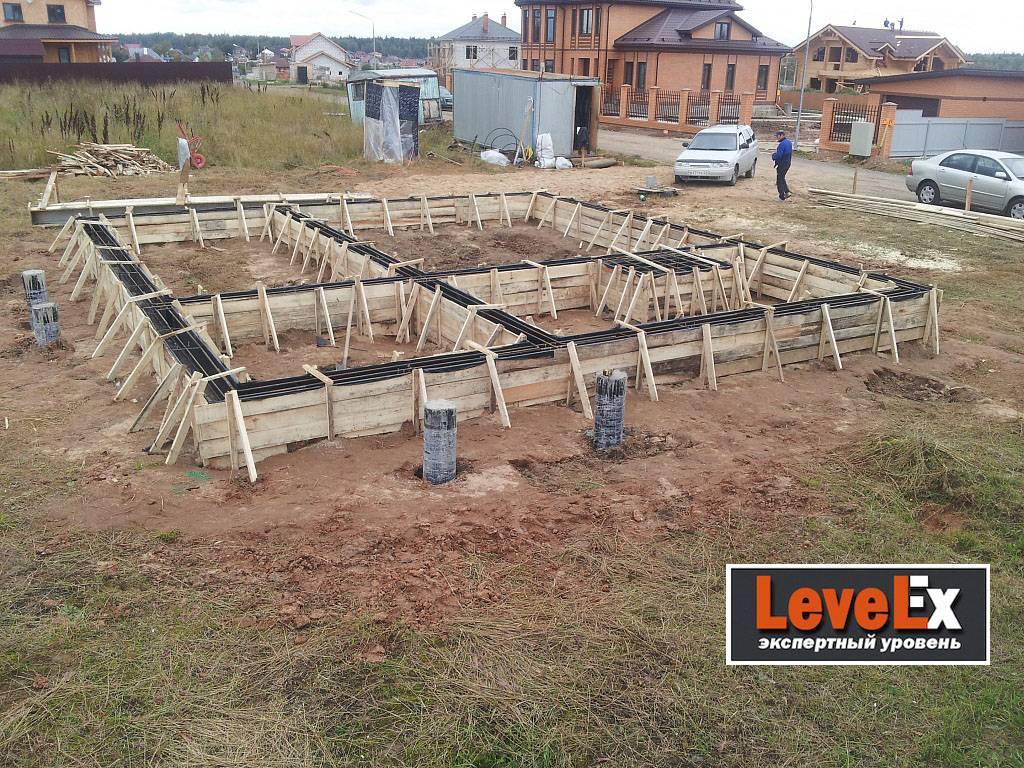

Опалубка ростверка фундамента ТИСЭ
Если делается песчаная подушка, то песок необходимо закрыть гидроизоляционным материалом (полиэтилен, брезент, рубероид), чтобы раствор не протекал на грунт. Гидроизолятор нужно будет вынуть из-под ростверка, как только бетон наберет расчетную прочность. Проще всего это сделать лопатами. Если оставить гидроизолятор внутри, то возможное пучение грунта может оторвать ростверк от свайных опор, силам пучения не поддаются из-за того, что площадь контакта с грунтом слишком мала.
Экструдированный пенополистирол – это неизвлекаемая опалубка, марку можно выбрать самой низкой плотности, например, ПСБ. Даже если почва будет вспучиваться, то силу пучения деформируют такой утеплитель, но не сомнут ростверк. А после спадания повышенной влажности грунта пучение нивелируется, и пенополистирол восстановится. Этот процесс может происходить сколько угодно много раз.
Обустройство опалубки по технологии ТИСЭ
По ростверку, обустроенному на столбчато-свайном основании, нельзя равномерно распределить локальные нагрузки от несущих стен, перегородок, тяжелого оборудования или мебели, сконцентрированной в одном месте. Таокй ростверк не должен контактировать с грунтом, чтобы при пучении его отделило от свай. Поэтому армирование ростверка обязательно, и усиливать армокаркас в местах соединений со стенами анкерными или другими соединениями тоже обязательно. Для этого:
- Вертикальные арматурные стержни сгибают под углом 900, при этом распределяются прутья между уровнями нижнего и верхнего поясов;
- Опалубка ростверка внутри также усиливается армирующим поясом, состоящим из продольных рифленых прутьев Ø 8-12 мм, и вертикальных поперечных прутьев Ø 6-8 мм. Арматуру можно заменить на металлические хомуты;
- Снаружи углы армокаркаса крепятся к ростверку металлическими хомутами или пластинами;
- Нижняя палуба опалубки должна быть защищена от проникновения влаги.
Столбчато-ленточный фундамент ТИСЭ Для фундамента по технологии ТИСЭ — обустроить свайно-столбчатый ростверк проще, чем например соорудить его для ленточного основания фундамента, в связи с этим для усиления конструкции необходимо залить раствором всю опалубку по периметру основания.После данной процедуры заливки бетон уплотняется, и остается только подождать от 21 до 28 суток до его полного затвердевания.5 / 5 ( 1 голос )
Сравнительные характеристики сметной стоимости технологии ТИСЭ с другими способами строительства фундамента
Данный способ успешно приживается на рынке строительных услуг. Многие компании предлагают выполнить работу по этой технологии. Средняя стоимость 1 погонного метра фундамента ТИСЭ составляет от 3 500 до 5 000 рублей с учетом стоимости материала. Сделав эту работу самостоятельно, расходы можно сократить примерно вдвое. Выгода очевидна. Еще большая разница обнаруживается, если делать сравнение с традиционными видами фундамента. Стоимость 1 погонного метра капитальной основы, выполненной по обычной технологии, может достигать 10 000 рублей и выше.
В отдельных случаях затраты могут отличаться существенно, до 4-х раз. При ограниченном бюджете свайный фундамент ТИСЭ станет отличной альтернативой традиционным технологиям. Сэкономленные деньги можно пустить на более дорогие, качественные материалы отделки либо сократить общую сметную стоимость объекта
Чувствительное преимущество, не обратить на которое внимание нельзя
