Как сделать беседку с барбекю: виды, стилистические направления и материалы для изготовления, проекты — чертежи и размеры

Другие материалы, из которых можно построить беседку для дачи

Несмотря на то, что древесина является более удачным вариантом для постройки беседки, в целях экономии всё чаще стали применяться и иные материалы, среди которых:

• профильная труба – её используют как для изготовления каркаса, так и для стен;
• поликарбонат – сравнительно недорогой полупрозрачный материал, который можно выгибать;
• листовой металлопрофиль – его часто используют для кровли;
• подручные материалы – здесь в ход может пойти любые остатки после производства ремонта.

Попробуем подробнее изучить каждый из этих вариантов, чтобы понять, какому лучше отдать предпочтение.

Монтаж беседки своими руками из профильной трубы

Такое сооружение будет значительно легче, нежели деревянное. Именно поэтому для беседки из профильной трубы не требуется полноценный фундамент. По сути, её можно назвать мобильной – даже довольно крупное сооружение можно перенести вручную на новое место при наличии нескольких человек. Чаще всего подобные беседки защищают только от попадания прямых солнечных лучей. Стен у них, как правило, вовсе нет. Но популярность их довольно быстро растёт, что обусловлено не только мобильностью, но и минимальными затратами на материал.

Специалисты предупреждают, что в районах, где часто дуют сильные ветра, подобные беседки ставить не рекомендуется. Именно по причине их малого веса, постройки очень часто уносит ураганом, что приводит к порче чужого имущества и более печальным последствиям.

Беседка из металла и поликарбоната, изготовленная своими руками домашним мастером ФОТО: legkovmeste.ru

Беседка из поликарбоната своими руками: фотопримеры, достоинства и недостатки

Поликарбонат – полупрозрачный, гибкий материал. При соблюдении правил и норм эксплуатации, он довольно прочен и долговечен. Приобрёл популярность за счёт невысокой стоимости и малого веса. Довольно удобен для укладки на крышу беседки, а так же в качестве стенок. Вроде бы всё очень неплохо, если бы не вездесущее «НО».

Вид на самом деле на довольно высоком уровне ФОТО: azh.kz

Приобретая ту или иную конструкцию, потребитель не вникает в характеристики покупаемого поликарбоната, стараясь найти товар подешевле. И после этого люди удивляются, что через год он начинает трескаться и рассыпаться. А дело в том, что у различных составов имеется свой диапазон перепадов температур, как и максимальная степень напряжённости при изгибе. Несоблюдение только этих двух параметров – это уже гарантия того, что поликарбонат не прослужит и года.

Для небольшой дачи такая беседка из поликарбоната будет великовата ФОТО: максимум71.рф

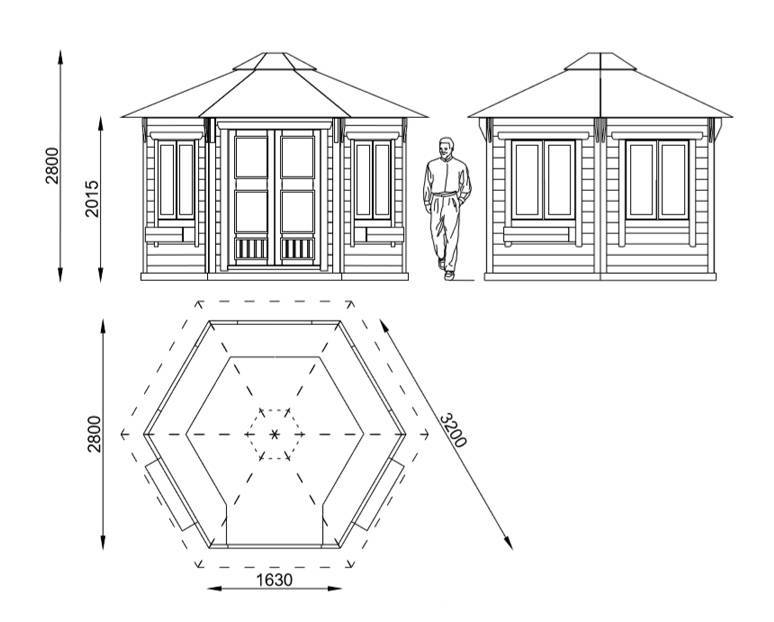

Чертежи и фотопримеры беседок из профильного листового металла

Листовой металлопрофиль также имеет невысокую цену и сравнительно лёгок. Но если его уложить на крышу, а также сделать из него стенки чуть выше среднего, в беседке будет очень темно, солнечный свет вовсе не будет проникать внутрь, а это нехорошо. Полумрак, сырость – не лучшие соседи при отдыхе. К тому же подобный вариант может стать причиной простудных заболеваний. Если же такую беседку поставить туда, где постоянно падает солнечный свет, вряд ли кому то в ней удастся спастись от жары. Металл нагревается, и место отдыха превращается в духовку.

Такие беседки часто делают с односкатной крышей, чтобы было проще укладывать кровельный материал, и используют как временный вариант.

Такие беседки смотрятся не очень привлекательно, да и на солнце сильно нагреваются ФОТО: forum.mtbtula.ru

Фотопримеры беседок из подручных материалов, возведённых своими руками

Это отдельная тема в подобных постройках. Для сооружений такого типа используется всё, что только может попасть под руки, начиная от старых досок и коряг, заканчивая брезентом, линолеумом или остатками полового ламината. Порой получается очень интересная конструкция

Здесь важно, чтобы домашний мастер подошёл к работе с выдумкой, но при этом всё очень серьёзно рассчитал. В противном случае, может получиться сооружение, больше напоминающее сарай или склад для садового инвентаря. Наиболее интересные дизайнерские идеи можно увидеть на фото ниже

Наиболее интересные дизайнерские идеи можно увидеть на фото ниже.

ФОТО: krov-torg.ruФОТО: skalice.ruФОТО: hmongdisk.com

Статья по теме:

Строительство беседки по своему проекту — деревянная открытого типа

Если наш выбор пал на деревянную беседку открытого типа с крышей и небольшим ограждением, то работы производятся в следующей последовательности.

1. На фундамент кладем балки – чаще это брус диаметром 15-20 см.

2. Ставим вертикальные столбы – можно из бруса или металлический каркас.

3. Сверху накладываем горизонтальные брусья или иной выбранный материал.

4. Делаем стены – в соответствии со схемой – наполовину, на одну треть.

5. Возводим крышу (плоскую, двускатную, куполообразную – по выбранному проекту).

6. Делаем покрытие крыши любым выбранным материалом.

7. Производим укладку пола – выбранным материалом.

8. Герметизируем пол.
9. Проводим освещение — для использование в темное время суток.

10. Если беседка закрытого типа и используется зимой, то в зимний период устанавливаем обогреватели, безопаснее — инфракрасные.

Рекомендации по пошаговой установке

Получив готовый чертеж, можно приступить к строительству беседки

На начальном этапе важно очистить территорию от мусора и корней растений, затем начертить на участке восьмиугольник нужных размеров. Отверстие в земле можно проделать посредством садового бура

Оптимальная глубина для металлических конструкций – 1 м. При этом труба по центру должна быть выше остальных, в среднем на 100–110 мм. Средний срок использования металлической беседки – 25 лет. Но если в процессе монтажа каждую трубу фундамента обработать битумной мастикой, а сверху постелить несколько слоев рубероида, этот показатель реально увеличить в 1,5 раза.

Приступая к основным работам, не забывайте об элементарной технике безопасности. Нелишним будет запастись сварочными очками и спецодеждой. Желательно использовать инструменты с правильной заточкой. Если зубья пилы не разведены, вероятность травм составляет 48%. А если инструмент затупился, им вообще лучше не пользоваться.

Фундамент и нижнее основание

Для многоугольных конструкций из металла и кирпича больше подходит ленточный фундамент. Поскольку это цельный бетонный монолит, он способен выдержать любые каверзы погоды. Установка несущей конструкции возможна без спецтехники, а связка арматуры – без сварочного оборудования. В этом деле можно обойтись проволокой.

Не экономьте на качестве материала для беседки

Гидроизоляция основания выполняется по всему его периметру. Вокруг постройки нужно будет сделать отмостку

При выборе столбчатого фундамента, который можно построить даже на изрядно промерзшей земле, важно учесть:

• оптимальная глубина ямы – 55–60 см;
• уровень труб определяется с помощью гидроуровня, который можно сделать из подручных средств (для этого понадобятся отрезок эластичной трубки, нож, пластиковая бутылка, 2–3 шприца и жидкое мыло);
• внутрь металлических изделий заливают бетон, а поверх них устанавливают арматурный прут;
• перед дальнейшими работами конструкцию не трогают минимум 7–10 дней.

Основание и настил

В случае с деревянным основанием материалы делят на равные 8 отрезков с запасом длины в несколько сантиметров. Запил для их соединения лучше делать под углом 135°. Все элементы нижней обвязки должны иметь правильные размеры. В противном случае основание не получится установить на фундамент, а его составные части – скрепить саморезами.

Для конструкций закрытого типа хорошо подойдет деревянный пол. Оптимальная толщина досок – 45 мм. В сезонных сооружениях приемлемо использовать террасную доску или садовый паркет. Если важен длительный срок использования покрытий, лучше закупить тротуарную плитку.

Стойки и стропильная система

Вертикальные стойки должны быть введены в грунт таким образом, чтобы обвязка по форме напоминала правильную геометрическую фигуру. Элементы конструкции, поддерживающие верхнюю обвязку и кровлю, лучше расположить симметрично.

Самый сложный из них – стропильная система. Ее можно сделать из деревянного бруса или его обреза восьмиугольной формы. С торца его положено подрезать под углом 23°. Это необходимо для удобства присоединения стропил. К центральному брусу материалы крепятся саморезами.

Крыша

Многие специалисты рекомендуют натуральную черепицу. Этот материал не боится влаги, ультрафиолетового излучения и морозов. А еще он хорошо поглощает шумы и делится на части. Поэтому если монтажные работы выполняются на сложных поверхностях, это лучшее, что можно предложить строителям-аматорам.

Деревянную кровлю перед установкой следует обработать защитными пропитками. Так получится избежать преждевременного разрушения материалов. На стыках изделий следует установить коньковые шаблоны – это лучшая защита кровли от повышенной влажности.

Смотреть так же: советы по выбору крыши для беседки.

Особой популярностью населения пользуются восьмиугольные беседки со встроенными мангалами. Прежде всего имеются в виду кирпичные и металлические конструкции. В отличие от деревянных они не воспламеняются и хорошо выдерживают аномально высокие температуры.

Меры пожарной безопасности при эксплуатации

Однако вопрос с расположением стоит тщательно продумать не только из-за эстетических соображений, но и ради пожарной безопасности.

Такие беседки категорически запрещено размещать вблизи деревьев и деревянных сооружений. Место соприкосновения трубы с кровлей крыши необходимо отгородить асбестовым листом или нитью, а все деревянные элементы покрыть защитной жаростойкой пропиткой.

Пол запрещено делать из дерева. На него могут попасть искры. Идеальным вариантом будет каменный пол по всей площади.

Желательно позаботиться о том, чтобы присутствовал исправный огнетушитель, а неподалеку присутствовал кран с водой.

Преимущества капитальных построек

Достоинство кирпичных беседок перед деревянными в их высокой прочности, надежности, пожаробезопасности. Как материал глиняный кирпич не горит, не подвержен действию грибков, влаги. Срок годности качественного кирпича сотни лет.

Раз сложив перегородки и опоры из кирпича, можно забыть о каких-либо ремонтах, обработках поверхности, опасаться повреждений огнем, водой или микроорганизмами.

Кирпичная беседка – это мечта каждого любителя отдыха на природе, просто жителя загородного домика. Конструкция из кирпича отличается продолжительным сроком эксплуатации, станет достоянием хозяина дома и отличным украшением в саду.

Тем более если кирпичная беседка сделана собственными руками, поможет сэкономить денежные средства и затраты на строй-бригаду. Однако следует учесть, такая конструкция отличается высокой ценой за используемые материалы, если вы хотите качественную постройку, придется раскошелиться.

Но все-таки, подобный павильон достаточно распространен среди населения страны, а это означает, что многим интересно изучить типы беседок, виды используемых материалов.

Строительство беседки

Приведем лишь последовательность действий в виде списка, каждый пункт которого нуждается в детальном изучении

Итак, строительство беседки по готовому проекту сводится к следующим манипуляциям:

• Выбор места. Тут самое главное не попасть на линии газа и воды.
• Разметка почвы.
• Создание фундамента. Полы нужно создавать с небольшим уклоном в сторону от печи, чтобы влага не скапливалась.
• Кладка стен и колонн. На финальной стадии создания каждой колонны нужно вмуровать между кирпичами отрезок асбестоцементной трубы со вставленной в нее деревянной лагой для крепления крыши.
• Создание каркаса крыши из лаг.
• Создание обрешетки из бруса на каркасе.
• Монтаж кровельного материала.

Возможно, полезную информацию, которая пригодится вам при воплощении проекта, вы почерпнете для себя из видео в этой статье.

Корпус печи-барбекю Гудкова

Материалы

Кирпич огнеупорный (шамотный) ГОСТ 390–96.

Кирпич глиняный обыкновенный ГОСТ 530–2012.

Корпус печи выкладывается из кирпича либо огнеупорного, либо керамического (обязательно полнотелого). Огнеупорный кирпич выдерживает 1300 °С и более. Обыкновенный глиняный кирпич должен быть хорошо обожжен. Недожженный, пустотный, силикатный, а также кирпич с трещинами для печной кладки не подходит.

На печь потребуется кирпича — 465 шт.

Печные приборы:

• однокомфорочная плита варочная 420х500 мм;
• решетка–мангал 420х500 мм;
• металлический лист 500х600 мм;
• прочистная дверка 140х140 мм;
• поддувальная дверка 270х140 мм;
• топочная дверка 250х270 мм;
• колосниковая решетка 300х200 мм;
• уголок стальной 32х32х4 мм длиной 500 мм — 4 штуки, 600 мм — 6 штук;
• проволока стальная 2 мм — 10 м;
• шнур асбестовый 5 мм — 10 м.

Глино-песчаный раствор

Для печных работ применяется в основном пластичная чаще всего красная глина и мелкий просеянный песок. Необходимая пропорция состава раствора берется, исходя из жирности глины. Жирность зависит от процентного состава в ней песка:

• жирная — 2–4%;
• средняя — 15%;
• тощая — 30%.

Состав раствора (глина, песок):

• жирная — 1:2,5;
• средняя — 1:1,5;
• тощая — 1:1.

Важно! Перед началом работ глину замачивают на сутки, а затем, постепенно размешивая, добавляют понемногу песок.

Можно также купить готовую растворную смесь для печных работ. Такие смеси выдерживают высокие температуры и значительно сократят время, необходимое на приготовление раствора.

Инструмент печника

Печная кладка — это та же кирпичная кладка, поэтому в основном и инструмент для нее практически такой же.

1 — кирка; 2 — кельмы; 3 — киянка; 4 — расшивка; 5 — отвес; 6 — уровень; 7 — угольник

Корпус садовой комбинированной печи

Работы по возведению корпуса печи необходимо проводить только при наличии хотя бы временного навеса над ней. Для удобства работ можно выложить корпус сначала насухо, подбирая кирпич.

Важно! Нельзя обколотой стороной кирпича выкладывать внутрь топливника или дымохода.

Перед укладкой глиняный кирпич увлажняют, на 1–2 мин. опуская в воду. Шамотный кирпич только ополаскивают, чтобы убрать пыль. Толщина шва у глиняного кирпича должна составлять менее 5 мм, а у шамотного — 3 мм.

При производстве печных работ необходимо соблюдать строгую горизонтальность поверхностей каждого ряда и вертикальность углов. Перевязка швов должна составлять 1/2 кирпича.

Все печные приборы устанавливаются одновременно с кладочными работами. Металл и кирпич имеют разную величину линейного расширения, поэтому все металлические элементы печи устанавливаются с зазором в 3–5 мм, затем этот промежуток заполняется асбестовым шнуром.

К печным дверцам крепится стальная проволока для заделки ее в кладку.

Порядовки

Можно установить чугунную варочную печь, а можно и решетку-мангал по желанию.

При устройстве свода над варочной плитой кирпич устанавливается на стальные уголки. Также на уголки укладывают решетку-мангал или чугунную плиту. Канал дымохода для садовой печи-барбекю можно делать 270х140 мм, 270х270 мм, а также 400х140 мм. Внутреннюю стенку дымохода необходимо оштукатурить, чтобы она была ровной и не давала копиться в неровностях копоти.

Для пожарной безопасности печь-барбекю устанавливается не ближе 7 м от стен дома. Отделка такой печи выбирается по вкусу хозяина. Это может быть расшивка швов, оштукатуривание или отделка изразцами.

Просушка печи проводится осторожно, не торопясь. Небольшим количеством топлива ее топят в течение 3–8 дней.. Любой праздник на свежем воздухе вряд ли обходится без вкусно приготовленной еды на огне, который насыщает ее энергией природы

А печь, сделанная своими руками, воплотит любые рецепты гостеприимного хозяина.

Любой праздник на свежем воздухе вряд ли обходится без вкусно приготовленной еды на огне, который насыщает ее энергией природы. А печь, сделанная своими руками, воплотит любые рецепты гостеприимного хозяина.

рмнт.ру

Выбор проекта и дизайна

Для начала стоит задуматься о проекте общей зоны отдыха, затем отдельно о виде и стиле беседки и мангала с барбекю, весь комплекс должен быть красив и удобен.

1. Гармонично сочетается со стилем дома.
2. Вписывается в ландшафтный дизайн.
3. Удобен в эксплуатации.
4. Соответствует количеству человек, которые будут посещать эту зону отдыха.
5. Стиль – в полном соответствии со вкусом хозяина.
6. Дизайн – также по вашему усмотрению: из красного или белого кирпича, с покрытием плиткой и без нее, со штукатуркой, в том числе и декоративной.

Стилевое единство дома и беседки

Цены на беседки

беседка
Таблица многообразия пищи для печи

Если, к примеру, вам нравится отдыхать на возвышенности или пьедестале, то следует продумать лестницы, вид подиума. Деревянные конструкции с мангалом и барбекю на даче давно сыскали широкий круг почитателей. Но более прочными и долговечными, а также красивыми и разнообразными считаются печи из кирпича. Но во всех случаях беседки должны возводиться строго по проекту и чертежам. Многие обитатели дач имеют сооружения в стиле баров – либо стойка, либо 4 высоких стола по углам. Такой интерьер, видимо, для тех, кто любит употребить свой гриль на ходу или в одиночестве. А для любителей посиделок на кухнях — зоны отдыха именно в этом стиле, где можно предусмотреть мойку и разделочный стол. Но самые распространенные варианты – строительство своими руками огромного деревянного стола посреди беседки из кирпича с такими же огромными скамьями. Тут и гриль, и барбекю — мясо на решетке, будут исчезать незаметно. Вот это отдых на даче по-русски! Всех усадить, накормить и напоить. Одним словом – выбирать только вам

Проекты могут быть и очень простыми – важно, чтобы они соответствовали вашим целям и задачам, и вам было комфортно и удобно

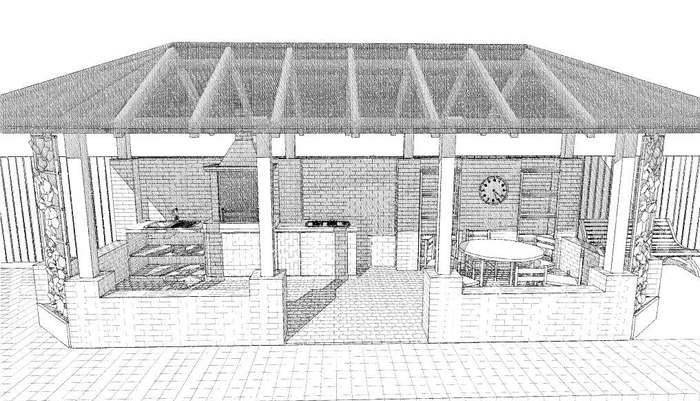

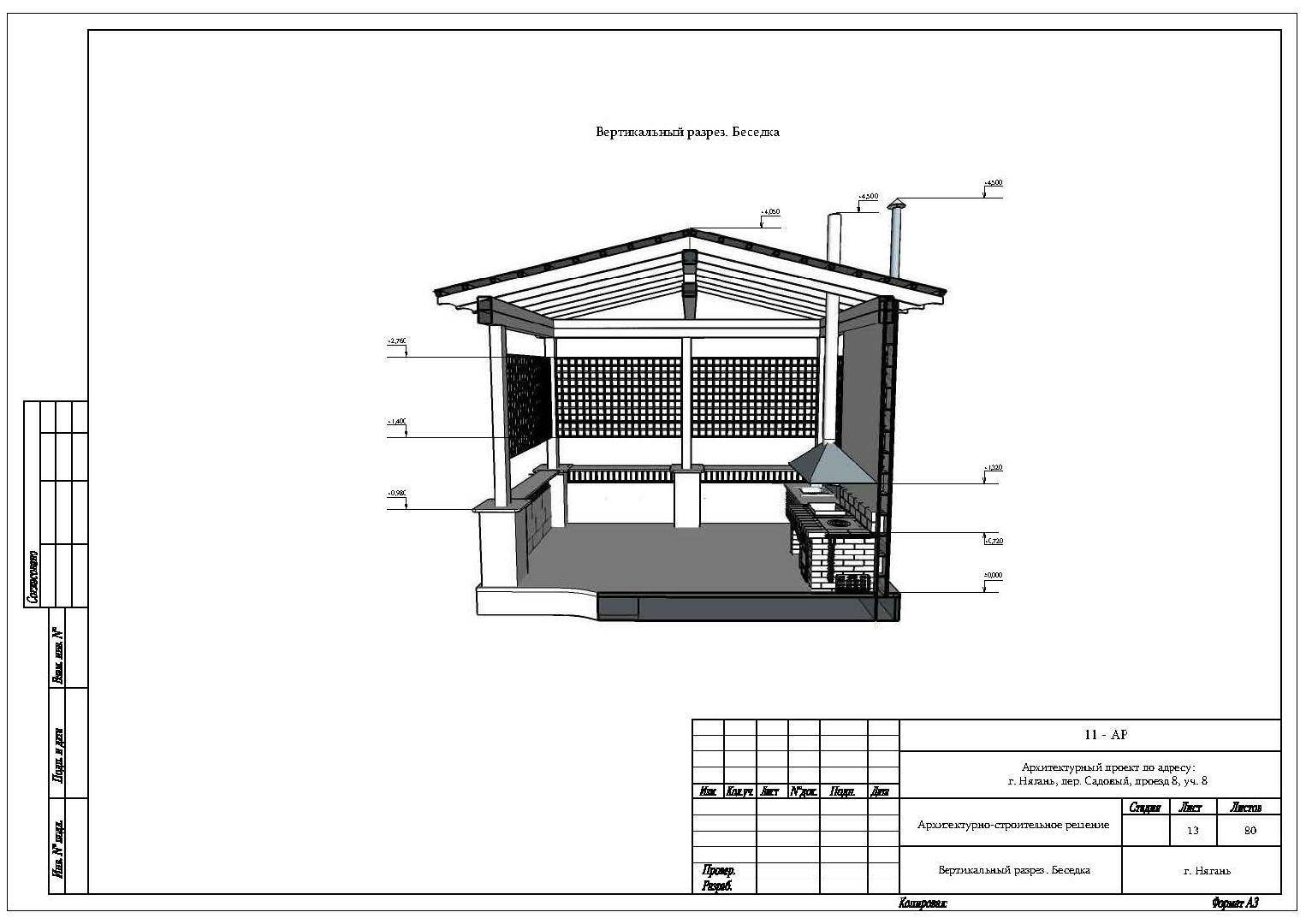

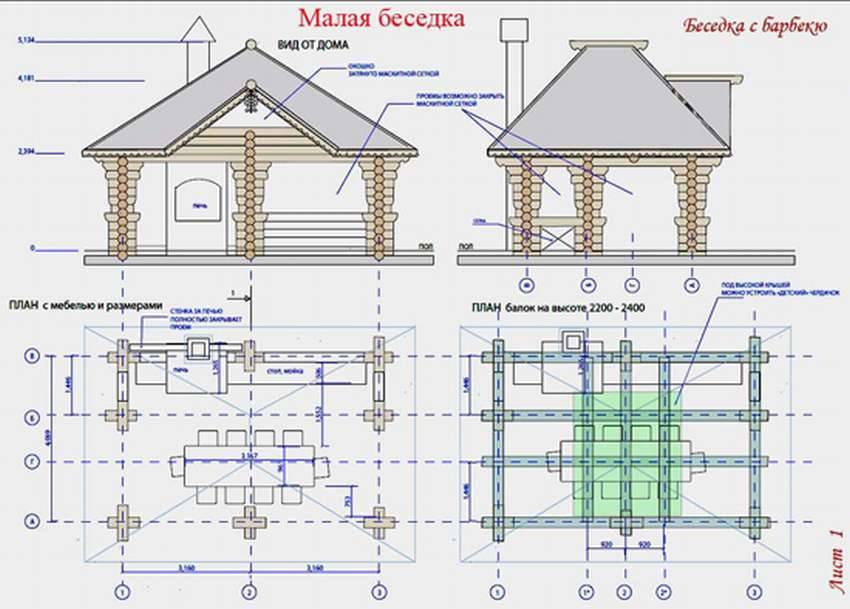

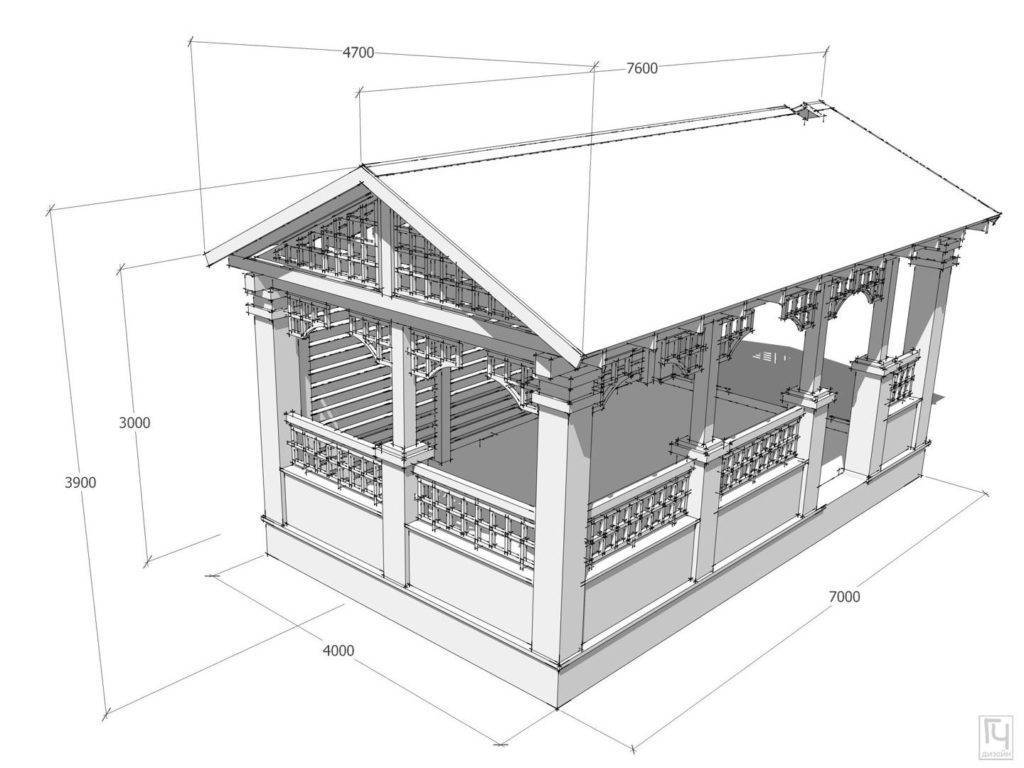

Проекты беседок с мангалом (фото и чертежи)

Летняя кухня с крышей из поликарбоната.

Это конечно не беседка, но здесь мы хотим обратить ваше внимание на крышу. Это идея может послужить пишей для ваших будущих планов по изготовлению беседок. Отметим, что сейчас делают такой поликарбонат, который может выдержать удар кувалды (это сказано для скептиков)

Источник фото: pechnik-pech-kamin.ru/galery-pechnik-pech-kamin-v-sankt-peterburge/p/6

Отметим, что сейчас делают такой поликарбонат, который может выдержать удар кувалды (это сказано для скептиков) . Источник фото: pechnik-pech-kamin.ru/galery-pechnik-pech-kamin-v-sankt-peterburge/p/6

Мангал из кирпича в беседку. Мастер класс

Объем кирпича = «три нивы»

Это простая модель мангал маленькой мангала для дачи. Автору надоело жарить мясо на кортах, и он решил поднять уровень мангала, что бы можно было жарить стоя. По сути получилась красивая подставка из кирпича под металлический мангал с шикарным дымоходом. Как видите мангал установлен на солидный фундамент и вся конструкция выполнена очень эстетичноКомментарий автора о используемом клее вместо цемента: «Специальный клей для печей и каминов, на упаковке указано какую температуру он выдерживает, 600-800. Для экономии денег, чуть выше от топки добавлял плиточный клей для тёплых полов.»

Тесты показали, что воздуха мангал получает достаточно, несмотря на закрытую конструкциюКирпич обычный, облицовочный.

Сечение дымохода для хорошей тяги должно быть 250мм х380мм, тогда дыма в глаза не будет.

Читайте так же статью про «Мангалы из кирпича» https://novamett.ru/mangaly/iz-kirpicha-svoimi-rukami

Мангал с арочной крышей в беседку своими руками

Пошаговая инструкция — мастер класс

Автор решил сделать мангал, составил проект беседки с мангалом (см. в галерее), посчитал материалы, поехал в магазин, там ему понравилась лавка из природного камня. Он попросил сделать ножки 75 см высотой и она у меня послужила основой всей конструкции. На которую он и клал все кирпичи. Как видите в первых фото с обратной стороны он сделал стенку из кирпича для поддержки плиты, что бы она точно выдержала вес кирпичей.

Кстати на фото в галерее вы увидите два варианта крыши у этой модели, это просто автору не понравился первый вариант и он его переделал.

Обратите внимание что труба обложена декоративным кирпичом, который сделан из спресованного песка, который почти не проводит тепло. Что уменьшает опасность возгорания. Фундамент под печкой ленточный с арматурой под всю беседку

Фундамент под печкой ленточный с арматурой под всю беседку.

Стол в беседку из массива каштана на заказ, стулья из бука

Бюджет:130 огнеупорного кирпича по 60 р250 декоративного по 27 р200 плиточек по 22 рстол каменный 12 тртри мешка суффикса 1500 рчасы 3500р

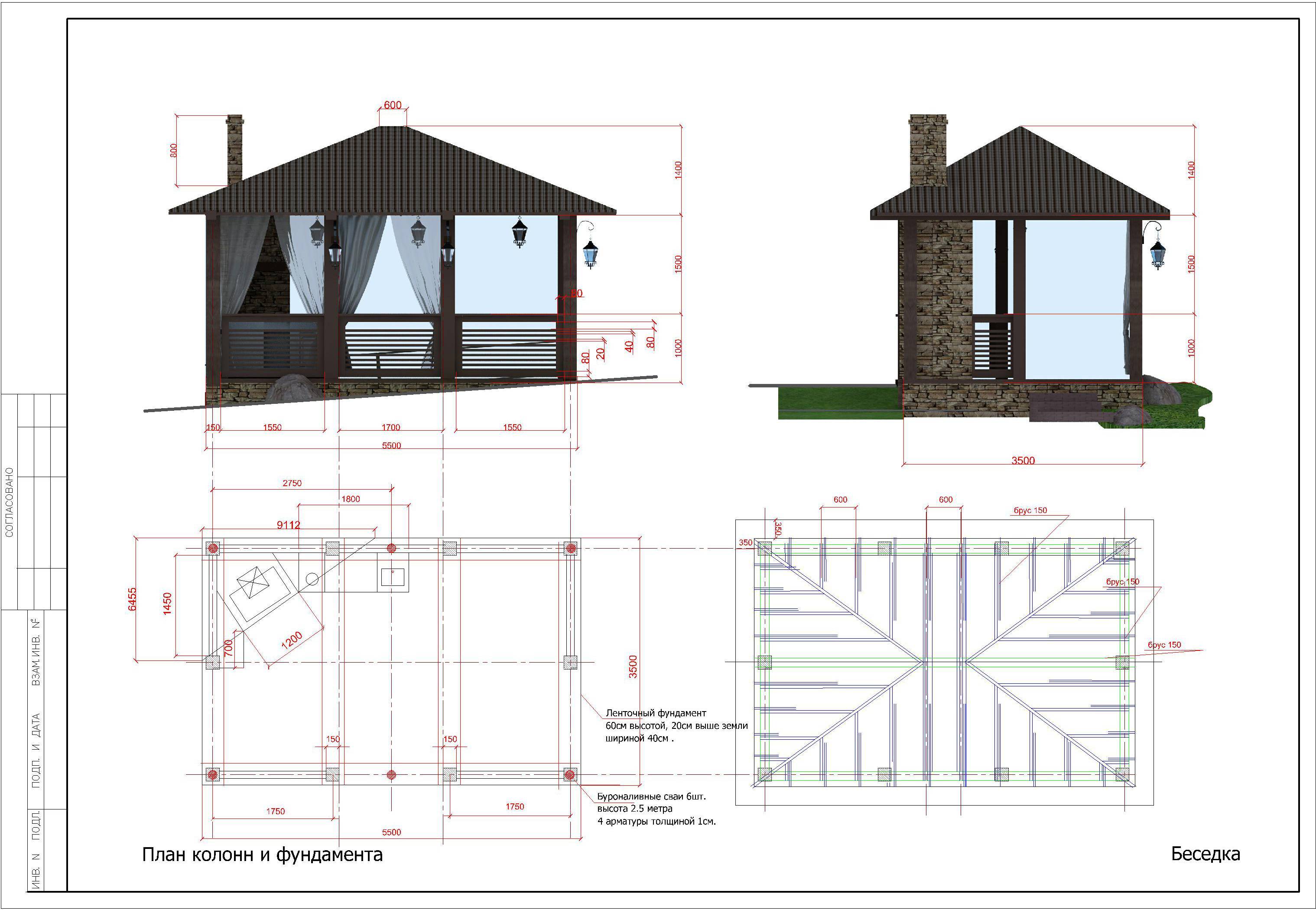

Проект деревянной беседки с мангалом из кирпича. + Фото

Это проект деревянной беседки с мангалом из кирпича, которую можно сделать своими руками. Проект делался в программе Google SketchUp 8.

Под каждым столбом бетонная тумба, всего 8 тумб. А под мангалом свой фундамент, две фбс 50/200/50, и сверху ещё 20 см. налито бетона с армированием. Так что нагрузка везде своя.

Характеристики материалов для беседки с мангаломРазмер 6 на 4. Крыша один скат 7*3. Залили 8 тумб под мангал положили две фбски. 25 штук бруса 150*150*6, доска 150*50*6 40шт (стропила) и 60шт пол, доска 150*30*4 65шт обрешетка. Профлист 13 листов 3*1.25. Кирпич: 600 штук (красный сталинский б/у)Мангальная будет отделана диким камнем, а столешница будет мебельная под Белый мраморВнутрь будет железный мангал

Комментарий автора: «Жар держится хорошо и очень долго.»

Беседка будет остеклена от ветра

И ещё полезный комментарий автора: «Заслонка для того чтоб когда дрова прогорят и останется одни угли её закрыть не полностью дабы не угореть и жар максимально сильный был чтоб казан прогревался. Цемент и глина понятия не совместимые. Раствор цемент и песок. А вообще домашние печи делают из смеси песка и глины. По поводу трубы, она точна должна быть выше конька, можно нарастить металлической.»

Проект беседки и процесс её строительство

Фото о мангале

Как вам такой компактный четырехсторонний комплекс???

Шаг 5 — сборка пола

В строительство садовой беседки входит и устройство пола. Это особенно важный этап, который позволит комфортно пользоваться зданием.

В некоторых деревянных беседках нет настила. К сожалению, внутри них больше влаги, что может привести к более быстрому разрушению садовой мебели. Поэтому во многих проектах мы можем найти полы из натурального дерева, которые идеально сочетаются со стилем беседки. Деревянные полы требуют установки балок. Ставим их перпендикулярно входу

При сборке особое внимание уделяем уровню. Балки должны быть расположены параллельно друг другу под прямым углом

Недостатки на этом этапе могут привести к неадекватной конструкции пола.

Прибейте или прикрутите доски пола к подготовленным балкам.

Строительство беседки не требует монтажа балок в том случае, если мы планируем делать бетонный пол. Бетонные плиты или брусчатка могут выглядеть не так эффектно, как деревянный пол. Однако они гораздо более устойчивы к влаге и не требуют ухода. В результате их часто выбирают для деревянных беседок.

Строительство печи

Площадь фундамента печи обычно не превышает 1,5х2 м. Для соединения кирпичей используется раствор из глины, песка и цемента в соотношении 2:3:1

Важно сделать смесь однородной, иначе она будет ненадежно скреплять кирпичи

Стоит помнить, что толщина швов не должна превышать 5 мм. В противном случае раствор может начать растрескиваться при эксплуатации печи. Во время укладки кирпичей излишки раствора необходимо сразу же удалять, пока они не засохли. Первые 6 рядов кирпичной кладки являются основанием печи

Во время проведения работ важно следить за тем, чтобы каждый кирпич был расположен ровно относительно остальной конструкции

На 7 ряду создается перекрытие, для которого устанавливаются уголки из металла. После этого необходимо приступить к созданию жаровни под мангал. Стоит отметить, что второй ряд в мангале сдвигается внутрь. Это необходимо чтобы создать выступ для шампуров.

После 9 ряда можно приступать к сооружению свода печи. После 19 ряда создается перекрытие жарочной камеры, которое заканчивается на 21 ряду. Отверстие над жарочной камерой постепенно сужается, образуя дымоход. При создании крыши беседки следует правильно вывести дымоход и загерметизировать отверстие между кирпичами и кровельным материалом.

При желании можно сделать зимнюю беседку, создав закрытое помещение. В таком случае необходимо правильно утеплить строение, чтобы его можно было комфортно использовать при любой температуре воздуха.
