Особенности светодиодной плитки
Светодиодные плиты производят из прочных композитных материалов и ударопрочного стекла. По сути, они представляют собой led-светильники в форме напольных плиток. Внутри таких устройств вмонтирована светодиодная плата, которая в случае подпитки от электросети излучает яркий свет.
Стоит отметить, что цена светодиодной брусчатки несколько выше, чем люминесцентной. Она спокойно переносит воздействие низких и высоких температур в диапазоне от – 30 до +70 градусов. В одном напольном элементе может быть сосредоточенно от одного до четырех led-элементов. На фото ниже продемонстрированы интересные варианты оформления площадок и дорожек диодной тротуарной плиткой.
Отделочные операции
Зачастую совместно с люминофором используют флуоресцентные составы, которыми окаймляют или фонируют поверхность. Это придает очень красивый вспыхивающий эффект при освещении тротуара источником невидимого для глаза ультрафиолетового излучения.
На финальной стадии производства застывшую светящуюся смесь необходимо покрыть защитным компаундом на основе прозрачных лаков или жидкого стекла. В домашнем производстве используют прозрачные твердые лаки для наружных работ. Если нужно получить гладкую, как стекло, поверхность светящегося тротуара, то потребуется нанести защитную смесь в 3-4 слоя, общей толщиной 2 мм, после чего накрыть поверхность стеклом, обработанным силиконовой смазкой. Через 4-5 часов стекло удаляется, а застывшую смесь защитных лаков выставляют в сухое помещение на сутки.
Что такое светящаяся плитка
Существует две крупных категории светящихся фигурных элементов мощения (ФЭМ):
светодиодная тротуарная плитка – лампочки в стеклянном корпусе, размеры которого идентичны брусчатке;
Светодиодная тротуарная плитка.
люминесцентная плитка – поверхность покрыта светящейся краской, защищенной специальным слоем от истирания.
Люминесцентная тротуарная плитка.
Светодиоды запитываются от сетевого шнура, уложенного под соседними элементами мощения, либо от солнечной батареи. Включаются автоматически или пользователем с наступлением сумерек. Сетевые варианты могут оснащаться контроллерами, менять цвет, интенсивность и характер свечения.
Покрытая фосфорицирующим составом тротуарная плитка начинает светиться только в полной темноте. Кроме люминесцентных красок существуют световозвращающие покрытия, не нашедшие применения в дорожных покрытиях. Они отражают свет только в сторону направленного на них фонаря или фар авто, постоянное освещение обеспечить без источника не могут, поэтому далее рассматриваться не будут
Люминесцентная
Светящаяся краска накапливает солнечный ультрафиолет днем, в темноте обеспечивает слабую мягкую фоновую подсветку. Количество освещения варьируется числом обработанных и уложенных своими руками в определенном порядке плиток. Основными характеристиками светящихся ФЭМ являются:
- накапливание ультрафиолета – весь световой день;
- эффект свечения – 6 – 9 часов, максимальная отдача в первые 20 минут;
- расцветка – чаще всего, фосфорицирующая (желто-зеленая), реже красная, бирюзовая или голубая.
Энергоэффективное промышленное производство позволяет снизить цену одного камня до 300 – 500 рублей в зависимости от его габаритов. Красные плитки обладают небольшим периодом послесвечения, желто-зеленые максимальным.
Фото светящейся плитки представлено ниже, дизайн покрытия с этими элементами всегда подбирается индивидуально.
Вариант раскладки светящейся люминесцентной брусчатки.
Светодиодная
Световые эффекты светодиодных элементов мощения более прогнозируемы в темноте из-за стабильных характеристик. По сути, светодиодные приборы тротуарной плиткой не являются:
- коробка имеет форму брусчатки, стеклянный, полимерный или стальной корпус (верхняя крышка всегда изготавливается из светопрозрачного материала);
- температурный режим в пределах +40 – -40 градусов;
- ресурс LED светодиодов 3 – 10 лет (включение на 3 – 8 часов ежедневно) или до 25 000 часов (белые светодиоды до 10 000 часов).

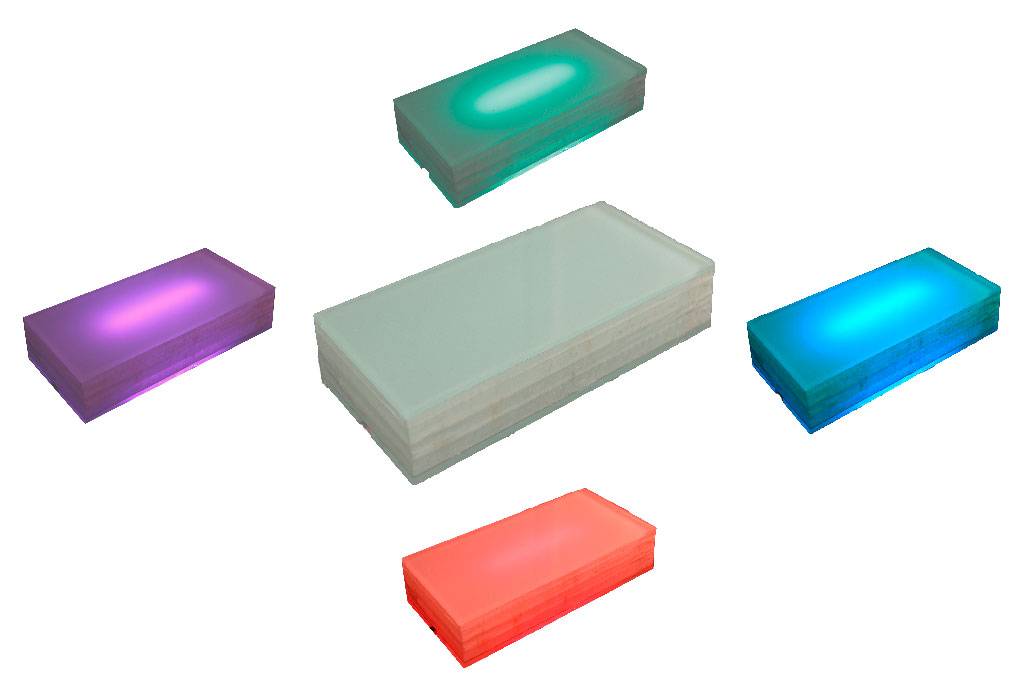

Варианты расцветок светодиодной плитки.
Внутри прибора могут размещаться одноцветные (монохромные) лампы и диоды, меняющие цвет (полноцветные RGB). Специальная плата может оснащаться датчиками освещенности (включение на закате) или движения (освещение территории в присутствии пользователя). Продукция стоит в среднем 100 – 150 руб./шт. или 1 100 руб./м погонный. Кроме того, придется купить блок питания (2 500 рублей на каждые 7 плиток) и контроллер (3 000 рублей для каждых 10 элементов мощения).
Эту светящуюся плитку так же можно соорудить своими руками из заводских комплектующих.
Светодиодная тротуарная плитка в экстерьере.
На солнечных батареях
В РФ начато производство фигурных элементов мощения ФЭМ на солнечных аккумуляторах под брендом Aqua Brand. По сути они так же являются светодиодными, но со встроенным независимым источником энергии. Основные характеристики светящейся брусчатки выглядят следующим образом:
- корпус – стекло ударопрочное, выдерживает автомобильный трафик (400 кг/см2);
- батарея – металгидридный аккумулятор, самовосстанавливается после оттаивания, имеет ресурс 3 года (1 000 циклов);
- источник света – 8 диодов мощностью 0,8 Вт;
- размеры – 10 х 20 см, толщина 6 см;
- колеровка – оранжевый, синий, белый, красный, зеленый.
Светодиодная брусчатка на солнечных элементах.
Тротуарная плитка светящаяся на фото заряжается минимум 10 часов при нормальном потоке ультрафиолета (безоблачный день). После чего, заряда батареи хватает на 1 – 1,5 суток свечения. Благодаря встроенной плате, светодиоды включаются в сумерках, гаснут с рассветом.
В отдельную категорию выделен материал «Луна» из крошки полимерной. На сегодняшний день ее выпускает единственный в мире производитель, отпускающий, как порошок для самостоятельного изготовления брусчатки, так и полимерный камень различного формата. Патентованный рецепт является интеллектуальной собственностью, скопировать своими руками которую невозможно без долгих экспериментов и профильного образования.
Элементы мощения Луна светящиеся ночью.
Изготовление своими руками
Для небольших объемов мощения практикуется производство светящейся в темноте тротуарной плитки своими руками. С минимальными затратами можно получить люминесцентные элементы ФЭМ, обработав светящейся краской обычную брусчатку по специальной технологии.
Более сложный вариант – конструирование светодиодных осветительных приборов. Для упрощения процесса выбирается формат плитки геометрически правильных размеров (квадрат, ромб или прямоугольник). Нижеприведенное руководство сопровождается
фото для каждой технологии.
Люминесцентная
- приобретение готовых элементов ФЭМ (форма и размер значения не имеют);
- трехслойное покрытие специальными составами;
- укладка согласно проекту освещения в темноте.
Методика нанесения покрытия имеет вид:
- первый слой – грунтовка, предотвращающая впитывание дорогостоящего порошка следующего слоя в тело плитки;
- второй слой (многокомпонентный) – быстросохнущий силиконовый компаунд, полимерная смола или лак смешивается с люминесцентным мелкозернистым порошком (максимальная фракция 15 микрон) и пигментом нужного цвета в соотношении 400/100/20 граммов, соответственно;
- третий слой – быстросохнущий прозрачный лак (желательно износостойкий).
Для удовлетворительного качества покрытия необходимо поэкспериментировать с пропорциями.

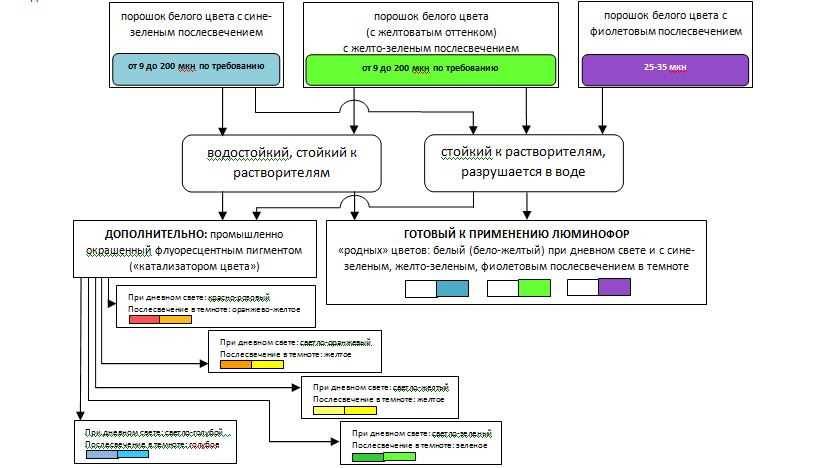

При выборе люминофора следует учесть:
- порошки – все устойчивы к растворителям, продукт белого цвета, обладающий зелено-синеватым послесвечением, водостойкий, остальные (фиолетовое и желто-зеленое свечение) необходимо защищать от влаги более качественно;
- готовые к применению – при естественном освещении поверхность желтоватая, ночью фиолетовая, зеленая с синим или желтым отливом, влаги и растворителей не боятся;
- составы с катализатором цвета – светятся желтым, зеленым или голубым цветом.
Светлые (белые и кремовые) краски по грунту (являются дополнительным промежуточным слоем) могут служить отражающим слоем, повышая яркость на 5 – 40%. Финишный слой лаков не должен содержать УФ фильтров, которые многие производители добавляют в эти лакокрасочные составы для предотвращения выцветания защищаемых ими поверхностей. Эта информация в обязательном порядке указана на упаковке смолы или лака.
Для более точной дозировки следует придерживаться пропорций компонентов в зависимости от люминофора:
- пигмент – 1/5 – 1/10 от массы светящегося порошка;
- основа – 3/1 – 5/1 от веса люминофора.
Качество светящегося слоя значительно выше при работе с предварительно окрашенными промышленным способом люминофорами, в которых уже содержится пигмент в нужном количестве. В них остается добавить только клейкую основу (лак, смола).
Светодиодная
Изготовить собственными силами светильник в форме брусчатки в принципе можно двумя способами:
По прочности полимерные смолы приближаются к бетонам М700, путем подбора компонентов можно получить матовые или абсолютно прозрачные искусственные камни. Заливку проще всего осуществлять в формочки, продающиеся в большинстве строительных магазинов. По подобной технологии можно изготовить и люминесцентную плитку, добавив люминофор в смолу на этапе заливки в формочки.
Готовым корпусом для тротуарной плитки может послужить заводской стеклоблок. Он полый внутри, поэтому достаточно просверлить в нижнем стекле 1 – 4 отверстия или заменить некоторую часть металлической или полимерной крышкой. Светодиоды можно зафиксировать в стекле смолой, клеем, герметиком. Плата размещается внутри, снаружи или в отдельном корпусе.

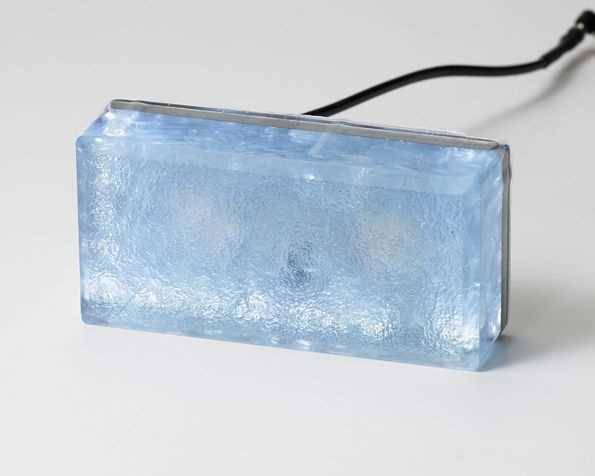

Стеклоблок можно использовать в качестве корпуса светодиодной брусчатки.
Бесцветные стеклоблоки стоят от 120 рублей, окрашенные изнутри от 180 рублей. Окрашенные в массе обходятся чуть дороже, существуют металлизированные, декоративные (с рисунком) изделия и блоки нестандартных форм.
При наличии комплектующих, которые проще всего выписать на Aliexpress, изготовить светодиодную брусчатку с солнечными аккумуляторами можно своими силами при минимальном опыте радиотехника. Основная сложность – стеклянный корпус, который придется заказывать отдельно.
Монтаж светодиодного блока на солнечных батареях.
Таким образом, легче обработать готовые изделия светящейся краской по специальной технологии. Гораздо сложнее изготовить светопрозрачный корпус из стекла или полимерного материала, чтобы разместить внутри него светодиоды и электронику.
Бизнес-план производства светящейся плитки «на пальцах»:
| 45 000 руб. | ||
| Выручка за 20 раб. дней | 4500 руб. *200 м2 | 900 000 руб. |
| Расходы ежемесячные | (аренда склада, коммунальные, др.) | Около 40 000 руб. |
| Ежемесячная оплата труда | наёмным | Около 40 000-50 000 руб. |
| Затраты на налоги и расходные материалы | 200 м2*4500 руб. | Около 400 000- 500 000 руб. |
Итог: минимум 1 продажа в день, За 20 раб. дней выручка составит около 200 000 до 400 000 руб. в месяц.
450 000 руб. — реально заработать, продавая всего 100 м2. в месяц светящейся тротуарки. Тогда, как производителям простой плитки для этого нужно произвести товара в два и три раза больше.
Важный момент, специалисты проводят консультации на всех этапах, отвечают на вопросы технического содержания и помогут разработать эффективную маркетинговую стратегию продвижения.
Плюс, производство не подвержено погоде. Если, например, вы производите мебель и осень была слишком дождливой, не можете запастись материалов высокого качества, но в случае с плиткой Луна такой зависимости нет.
Изготовление своими руками
Сделать брусчатку, излучающую свет, можно самостоятельно. Изготавливается светящаяся тротуарная плитка своими руками по определенной технологии. Для того чтобы получился качественный материал следует знать некоторые нюансы. Например, специальные формы перед заливкой должны смазываться специальным раствором. Состав имеет следующие пропорции — на 1,5 л воды берется 50 г масла. Масло с водой нужно хорошо перемешать и взболтать. Такая смазка облегчает процесс распалубки, а также делает форму пригодной для дальнейшего применения — намного легче очищается от раствора.
Люминесцентная
Для изготовления плитки понадобится бетономешалка. Перед началом работы барабан следует ополоснуть водой (достаточно будет 1 ведра), после чего берется необходимое количество инертных материалов (песка, цемента), а также светящихся составов — пластификаторов и люминесцентных веществ.
Приготовление составов осуществляется по отдельности и только в готовом виде происходит их соединение. Пропорции пластификатора к общей массе сухой смеси составляет 0,5%, а у вещества люминесцентного — 2%:
- Пластификатор не применяется в сухом виде, его следует смешивать с горячей водой до полного растворения. Сухая смесь засыпается постепенно, небольшими порциями — на 1 л воды температурой 70-80°С берется 200 г пластификатора.
- Минеральный фосфоресцирующее вещество — люминофор — образует сложное соединение из алюмината стронция, иттриема, легированного европиема. Для получения сверхмелкого порошка смесь подвергается термической обработке. После воздействия высокой температурой проходит еще несколько стадий переработки. В итоге порошковидная масса имеет желтый, серый, белый или зеленый оттенки. Другие цвета достигаются путем добавления в смесь присадочных красителей. Готовый порошок в количестве 800 г растворяется в 3 л воды температурой 70-80°С.
Чтобы снизить расходы на изготовлении тротуарной плитки светящейся в темноте, необходимо осуществлять заливку в 2 слоя:
- Нижний слой должен состоять из смеси песка и цемента.
- Верхний — светящийся порошок. Использование люминесцентного вещества обеспечивает глубокую пропитку декоративного верхнего слоя. Такое покрытие устойчиво к неблагоприятным атмосферным воздействиям, а светящийся эффект не имеет срока давности.
При замесе бетона необходимо четко придерживаться технологии, тогда качество готовой тротуарной плитки будет высоким. Прочный раствор получится, если соблюдать следующие пропорции — на 100% цемента 70% воды с растворенными пластификаторами и люминофором. Производственный процесс осуществляется на вибростоле, на котором размещаются заполненные формы. Утрамбованный цементный раствор затвердевает при естественных условиях в течение 4 суток. Перед заливкой второго слоя — цветного люминофора — поверхность грунтуется. Защиту создает бесцветный износостойкий лак, которым покрывается светящееся вещество.
Светодиодная
Более распространенным является способ, когда в качестве источника света используются светодиоды, которые могут питаться как от сетевой энергии, так и от солнечных аккумуляторных батарей. Декоративные встраиваемые светильники в тротуарную плитку состоят из коробочки, в которую вмонтированы светодиоды.
Совет! В основном такая продукция изготавливается в заводских условиях, но для умельцев под силу сделать светильник в тротуарную плитку в домашних условиях.
Для светящейся тротуарной плитки технология укладки ничем не отличается от стандартной. Такая брусчатка может применяться как источник дополнительного освещения придомовой территории в ночное время суток. Кроме уличного назначения брусчатку можно укладывать внутри помещения, где основанием служит бетонный пол. Вполне возможно создавать светящийся теплый пол, от которого будут работать светодиоды.
Какой бы ни был выбран вариант брусчатки с излучающим эффектом, он всегда будет смотреться выигрышно как на придомовой территории, так и в любом другом месте. Такой способ декорирования может применяться для обозначения подъездных путей или зоны отдыха.
Из чего состоит светящееся покрытие тротуарной плитки
Есть особая группа веществ. Их слой, нанесенный на любую подходящую поверхность, светится в тёмное время суток. Теперь светящиеся плитки на их основе стали востребованы и в ландшафтном дизайне.
В качестве испускающих свечение составов используют смеси из различных веществ-люминофоров:
- порошки с флуоресцентными свойствами: накопления энергии не происходит, но они и сами по себе способны ровно, но достаточно слабо светиться;
- люминисценты: накапливают энергию, получая его из излучений инфракрасного видимого диапазона. Лучше они накапливают солнечное, а не свечение ламп накаливания.
Прозрачный бетон — отличия
Есть еще так называемый прозрачный бетон. Не путайте его со светящимся.
Его изготавливают по итальянской технологии с добавлением в раствор большого количества прозрачных пластин.
Тем самым, солнечному свету дается возможность спокойно проходить сквозь толщу материала. Где это можно применить?
Например, в больших зданиях торговых центров, музеях. Там, где необходимо уменьшить потребность в искусственном освещении и сэкономить в расходах на электроэнергию.
При этом прозрачность заказывается на изначальном этапе изготовления плит. Можно вообще сделать такую плиту, которая будет просвечиваться только с одной стороны.
Еще одна потенциальная область применения прозрачного бетона – мосты. Многие архитекторы жалуются, что большие эстакады в крупных городах загораживают свет для низких зданий, расположенных поблизости.
Использование плит из прозрачного бетона способно решить эту проблему. Данный материал проходит полноценные испытания на прочность, равно как и бетон из обычного раствора.
С помощью такой технологии, в серых невзрачных коробках городов миллионников, можно одновременно дать людям, как прочные дома, так и необходимый для здоровья естественный свет.
Что представляет собой светящаяся плитка?
Современный рынок предлагает 3 разновидности ФЭМ (фигурных элементов мощения):
- Светодиодные изделия. Этот материал представляет собой специальную конструкцию, внутри которой находится светодиоды.
- Люминесцентный тип. Такая брусчатка обработана светящимся красочным составом, который имеет дополнительный защитный слой.
Светодиодные лампочки работают от сетевого кабеля или от специальных солнечных АКБ. Такие устройства могут запускаться автоматически с приходом темноты или вручную.
Светодиодная плитка
Интенсивность и характер свечения плитки со светодиодами проще предугадать. Специалисты отмечают, что эти изделия не являются брусчаткой как таковой. Технические характеристики этого типа светоплитки:
- корпус устройства выполнен в виде брусчатки и может изготавливаться из стали, полимеров и стекла;
- светодиодные изделия выдерживают температуры в пределах -40…+40°C;
- светодиоды могут прослужить от 3 до 10 лет, в зависимости от качества и интенсивности свечения.
Внутри такого изделия могут находиться как монохромные, так и разноцветные лампочки. Плата устройства часто оборудуется датчиками света или движения, которые запускают светодиоды в темное время суток, либо при наличии подвижных объектов поблизости.
Средняя стоимость такого материала — от 100 до 150 руб. за 1 шт. При этом к светодиодной брусчатке придется дополнительно приобрести контроллер и блок электропитания.
При наличии всех комплектующих такую брусчатку можно изготовить своими руками в домашних условиях.
Люминесцентная плитка
Специальная краска, которой покрыта такая брусчатка, скапливает ультрафиолетовое излучение в своей структуре в дневное время. С приходом сумерек покрытие обеспечивает мягкое свечение. Интенсивность свечения регулируется еще в процессе монтажа, путем укладки плитки в том или ином порядке. Характеристики люминесцентных изделий:
- накапливание УФ-излучения в течение всего светового дня, независимо от наличия солнечного света;
- средняя продолжительность свечения люминофора — от 6 до 10 часов;
- цвет — в большинстве случаев зелено-желтый, но встречаются изделия, светящиеся голубым, розоватым и красным цветом.
Для усиления световых эффектов можно дополнительно установить УФ-лампу.
Производство светящейся тротуарной плиткой на основе люминесцентных составов характеризуется высокой энергоэффективностью, поэтому стоимость 1 такой плитки колеблется в пределах от 300 до 600 руб. Брусчатка красного цвета отличается минимальной длительностью свечения, зелено-желтого — максимальной.
Наибольшая интенсивность свечения отмечается в первые 3-4 часа после заката. С течением энергия, аккумулированная люминофором, иссякает. Для поддержания свечения дополнительно возле дорожек из светоплитки можно установить яркие фонари. Зажигая их на несколько минут, можно продлить интенсивное свечение материала.
На солнечных батареях
На территории РФ основным производителем светящейся брусчатки со встроенными солнечными батареями является компания Aqua Brand. Эти изделия относятся к светодиодной разновидности, но оснащены автономным энергоисточником. Технические характеристики этого материала:
- конструкция устройства чаще всего выпускается из ударопрочного стекла, которое может с легкостью выдержать даже интенсивный автотрафик;
- АКБ обладает ресурсом до 1000 циклов разрядки/зарядки;
- в брусчатке установлено 9 лампочек по 0,8 Вт;
- габариты брусчатки — длина — 20 см, ширина — 10 см, толщина — 6 см;
- основные расцветки — зеленая, красная, белоснежная, синяя, оранжевая.
Такая брусчатка для устройства тротуаров заряжается в течение 10-12 часов в безоблачную погоду. Заряда солнечного АКБ достаточно для того, чтобы плитка светилась 1-2 дня. Изделия дополнительно оснащаются датчиками движения и освещенности.
Приготовление светящейся смеси для тротуарной плитки
Основную часть детали – светящуюся поверхность наносим в виде вязкой смеси, которая готовится из клеевой основы, можно эпоксидной, полиуретановой, акриловой, силикатной. Расход люминофора составляет не менее 200 г порошка на килограмм смеси из клея, отвердителя и наполнителя. В смесь добавляется не менее 50 г тонера. Все компоненты смеси нужно очень тщательно перемешать миксером, и только потом вводить отвердитель и перемешивать повторно.
Для окрашивания светящейся смеси лучше всего использовать фирменные специальные тонеры, любые самодельные красящие добавки должны проверяться на небольших количествах светящейся смеси. Но даже в этом случае для получения однородного цвета светящегося покрытия смесь следует очень тщательно вымешивать в течение 20-30 мин.
На торцы тротуарной плитки укладывают опалубку из листов ПВХ, после чего заливают светящейся смесью слоем в 5-6 мм и оставляют в сухом проветриваемом месте до застывания слоя. При желании слой можно разделить на несколько секторов, и залить каждый участок смесью определенного цвета.
Светонакопительные составы
Светящаяся тротуарная плитка на улице может использоваться в неограниченном количестве. Внутри дома из таких элементов обычно создают интересные инсталляции небольшого размера.
Камни для декора, купленные в магазине, а также сделанные собственноручно можно поместить в прозрачную посуду оригинальной формы и разместить на окне. В ванной можно покрыть специальной краской отдельные элементы плитки или сформировать оригинальный узор из гомогенных изделий. Таким образом, можно принимать ванну с выключенным светом, наслаждаясь легким расслабляющим свечением. Если в загородном доме есть бассейн, сауна или другие водные локации, использование светящегося декора также оправдано в полной мере.
Светящаяся LED-плитка
Технология производства светящейся тротуарной плитки
производство светящийся плитки
У такой плитки есть своя технология изготовления. Например, в процессе ее создания используются флуоресцентные соединения.
Особенности производства плитки с люминофором
особенности производства
Технология изготовления светящейся брусчатки предполагает применение специальных флуоресцентных соединений, похожих на фосфор. Эти вещества могут иметь искусственное или органическое происхождение.
Синтетические добавки выполнены в форме кристаллических фосфатов. Такие же элементы применяются в производстве электронно-лучевых трубок.
Органические компоненты изготавливаются из особых красок, в которых содержится люминофор.
Светоплитка изготавливается с помощью технологии вибролитья. В рабочий состав добавляется люминесцентный элемент. После этого ингредиенты тщательно перемешиваются и помещаются в формы на вибростоле.
В ходе трамбовки раствор цемента твердеет. Для этого требуется около 4 дней. После застывания получается ровное изделие необходимой формы.
Заключение
С наступление темноты, прогуливаясь по саду, вы в одночасье переместитесь в сказку. Есть что-то таинственное и волшебное в этой дизайнерской уловке.
Украсив, таким образом, свой участок или придомовую территорию, ваш дом выделится среди однообразных соседских угодий. И кто знает, может именно ваш дом будет виден из космоса.
