Технология сооружения смотровой ямы
Не будем рассказывать, как сооружать гараж с ямой, который возводится. Это не так сложно. Расскажем о том, как сделать смотровую яму в уже эксплуатируемом гараже.
Выкапывание котлована
Будем считать, что с размерами Вы определились. Их наносят на пол в гараже, к примеру, обозначив мелом. Основное требование – яма должна располагаться посередине гаражной постройки.
Разметка котлована внутри гаража Источник parki48.ru
Обычно пол в гараже – это толстая бетонная стяжка, в которую уложен армирующий каркас в виде решетки из стальной арматуры. Поэтому по разметке надо раздолбить бетон и срезать по периметру котлована арматуру.
Из образовавшегося проема лопатами удаляют песчано-гравийную подушку и грунт. Стенки и дно котлована лопатами выравнивают по максимуму. Это трудоемкая работа, которая может затянуться на два дня. Хотя многое будет зависеть от состава грунта под строением и активности мастеров. Есть одно преимущество при строительстве смотровой ямы в эксплуатируемом гараже. Стройплощадка находится под навесом, так что дождь в данном случае не помеха.
Выкапывание котлована (выемка грунта) Источник ok-berta.ru
Вентиляция смотровой ямы
Ошибку делает тот, кто не задумывается о вентиляционной системе. А ведь ее назначение не только удалять влажный воздух. Затхлые запахи от промасленных тряпок, бензина заполнят небольшое пространство быстро, постепенно перемещаясь в сам гараж. Так что лучше затратить немного времени и денег, но вентиляцию соорудить.
По сути это пластиковая труба диаметром 100 мм, которую выводят за пределы постройки. Для этого выкапывают горизонтальную траншею, которую выводят или под фундаментом, или через стену. В нее засыпают песок и укладывают трубу с выводом выше крыши гаража. Нижний конец должен располагаться у дна ямы.
Вентиляционная труба внутри смотровой ямы Источник drive2.ru
Обустройство смотровой ямы
Итак, переходим к основным работам, связанным со строительством самой ямы. В первую очередь подготавливают дно:
- Засыпают слой песка толщиною 15-20 см, который трамбуют с поливкой воды.
- Засыпают щебень средней или мелкой фракции толщиною 10 см, который тоже утрамбовывают.
- Проводится гидроизоляция всей ямы: пол и стенки.
Гидроизоляция
Гидроизоляция смотровой ямы в гараже – ответственный этап. Поэтому разберитесь в этом процессе.
Для проведения гидроизоляционных работ используют рулонный материал. Это может быть полиэтиленовая пленка толщиною не менее 0,2 мм, уложенная рукавом. Для этого используют рубероид или современные гидроизоляционные материалы на основе битума.
Полосы гидроизоляции укладывают полосами от стены до стены внахлест относительно друг друга со смещением в 10-15 см. Битумные изделия в местах нахлеста крепятся битумной мастикой. Полиэтиленовая пленка скрепляется самоклеящимися лентами. На фото ниже как раз показан вариант с полиэтиленом
Обратите внимание, что края гидроизоляции заводят за пределы ямы и прижимают грузом
Гидроизоляция смотровой ямы в гараже с помощью полиэтиленовой пленки Источник martand.ru
Формирование пола и стен
Подготовленное дно заливают стяжкой толщиною 3-7 см. Никакого армирующего каркаса в него закладывать не надо, потому что нагрузкам конструкция не подвергается, кроме веса человека
Поэтому основное внимание сооружению стенок
Как уже было сказано выше, здесь два варианта:
- использовать кирпичи или блоки;
- возвести монолитную конструкцию.
В первом случае блочный стеновой материал укладывают по периметру подготовленного котлована, укладывая элементы кладки с перевязью. То есть со смещением в половину блока или кирпича. Для скрепления используется обычный кладочный раствор с рецептурой 1:2 (цемент-песок).

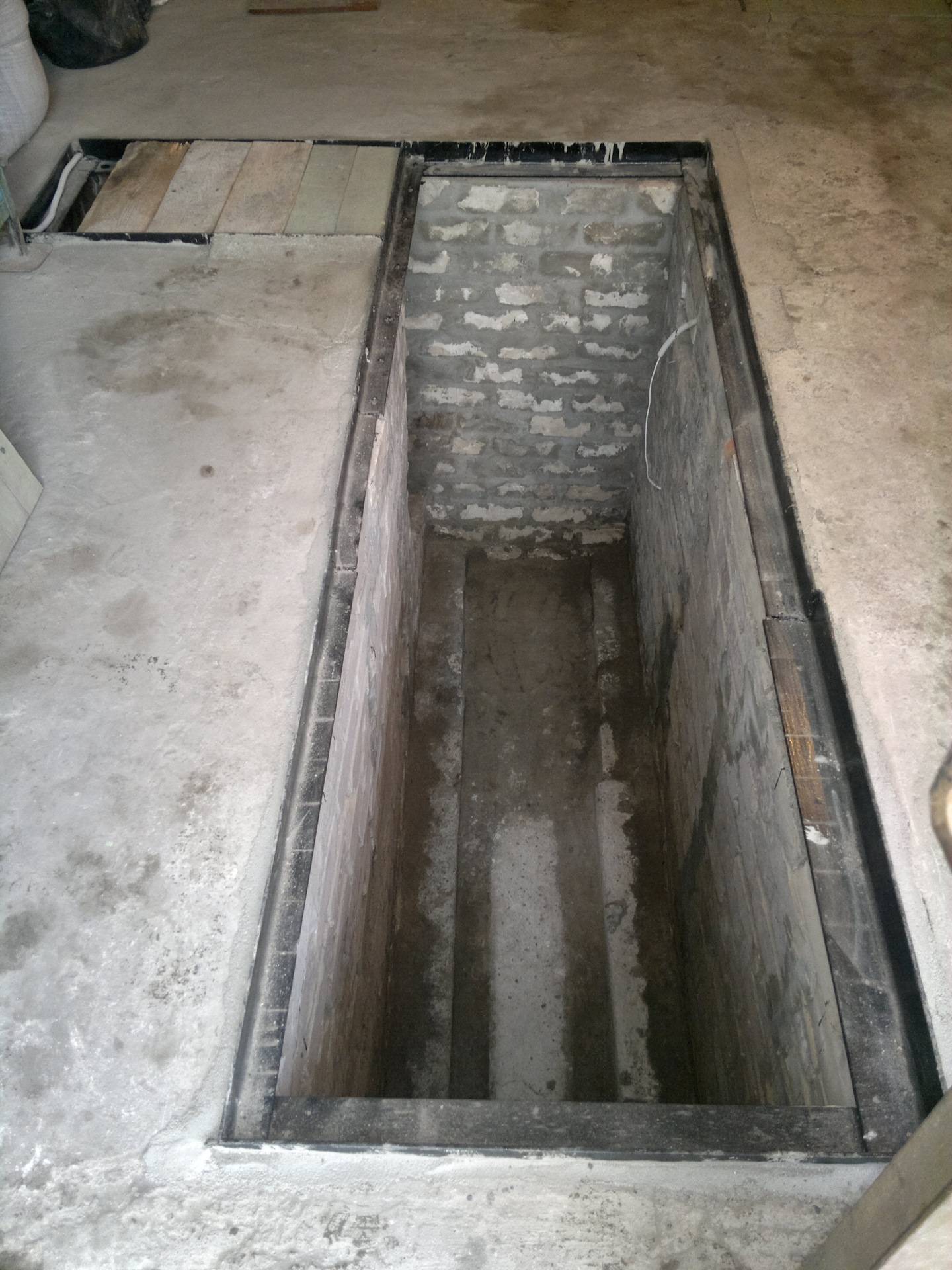

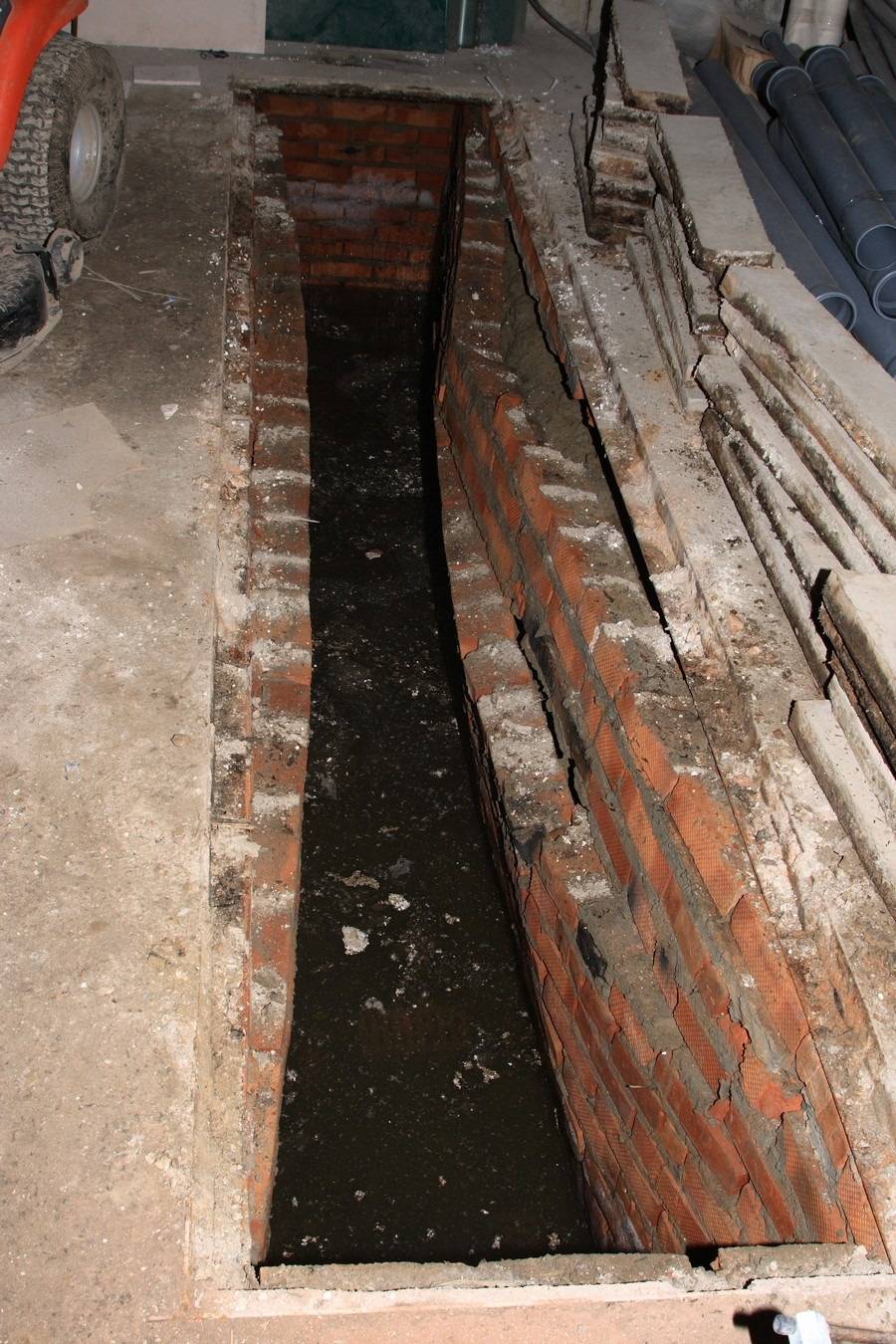

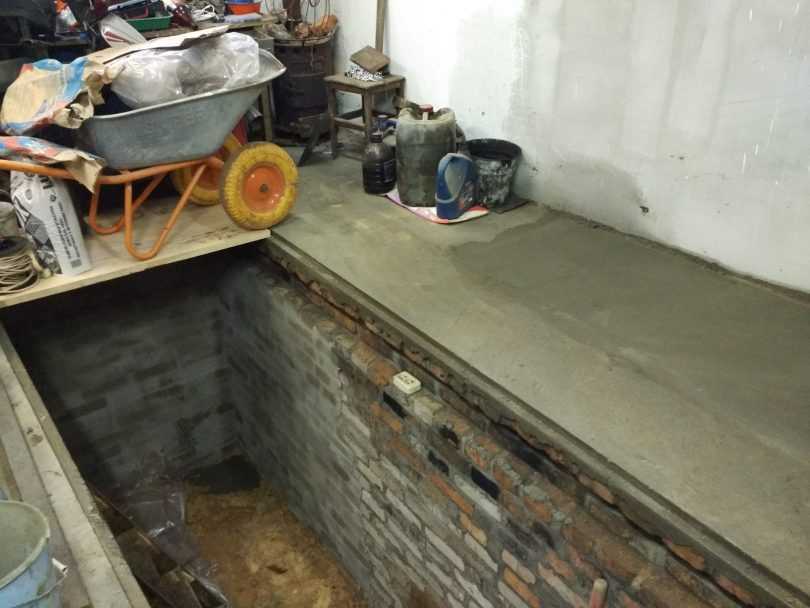

Яма из блоков или кирпича Источник drive2.ru
Если сооружают монолитную конструкцию, то для этого собирают опалубку. Изготавливают ее из досок, плитных или листовых ровных и прочных материалов. К примеру, из металлического листа или профнастила, фанеры или плит ОСП.
Основная задача – собрать опалубку так, чтобы она не разъехалась под действием достаточно большого веса заливаемого бетона. Если грунт под гаражом глинистый, то опалубку монтируют как один слой ограждений с внешней стороны. Покрытая гидроизоляцией стенка котлована сама сможет спокойно выдержать любые нагрузки. Если грунт песчаный, неплотный и непрочный, тогда опалубку устанавливают в два слоя, оставляя между ними пространство для заливки бетонного раствора.
Бетон заливают за один раз, не оставляя на следующий день. Перерыв может быть между заливками, но не более 4 часов. Посмотрите на фото, вот так выглядит опалубка с залитым в нее бетонным раствором.
Смотровая яма, как монолитная бетонная конструкция Источник azowo.ru
Рекомендации по планированию постройки
Условием высококачественного применения смотровой ямы как тех. постройки и места для сохранения продуктов считается воплощение всех общепризнанных норм возведения таких сооружений. Начинать надо со схемы расположения ямы и чертежа ее устройства.
Эта система требует кропотливого планирования дел. Принципиальным фактором считается установление свойств земли и состояния грунтовых вод. Более пригодной для схожих построек считается глинистая почва. Она не пропускает воду, а значит, имеет возможность быть типичной водоизоляционной поверхностью, но и имеет недостатки, которые тоже надо учитывать.
Когда грунтовые воды скапливаются, в связи с их расположением, смотровой яме нужна дренажная система для отвода излишней воды.
Все это нужно предусмотреть на этапе планирования видов работ и затрат на них при сооружении ямы, чтобы сделать работу быстро и организовано без различных доработок и исправлений.
Обзорная канава и грунтовые воды
Смотровая яма и грунтовые воды
Не всегда, к сожалению, в гараже можно изготовить обзорную канаву. При расположении грунтовых вод (ГВ) под гаражом на глубине меньшей двух метров, не стоит и приступать к строительству. Жизнь показывает, что в этом случае не поможет никакая гидроизоляция стен. Когда ГВ находятся на отметке ниже 2,5 метра, траншею можно соорудить при условии, что будет выполнена качественная гидроизоляция наружных стен смотровой канавы. Ее можно выполнить своими руками из нескольких слоев оклеечного материала: рубероид, Технониколь, Стеклоизол, Гидростеклоизол и других. Оклеивают поверхности с помощью расплавленного битума. Существуют материалы проникающего действия: Гидротекс, Акватрон-6, Пенетрон. Они удобны тем, что наносятся на сырой бетон и сокращают время ожидания. Хорошим глиняным замком служит жирная мятая глина.
https://youtube.com/watch?v=i-d4NoKzm8M
Общие рекомендации
Оптимальный вариант – это создание ямы еще до того как будут возведены гаражные стены. Яму можно делать одновременно с укладыванием фундамента и пола в гараже. Обустроить смотровую яму в уже готовом помещении будет несколько труднее. Как минимум, придется частично разбирать пол.
В ходе планирования котлована рекомендуется заблаговременно выяснить, как располагаются на выбранном участке грунтовые воды. Это поможет обезопасить яму от затопления и последующего обрушения. Тогда единственным выходом будет зарыть котлован полностью, чтобы спасти гараж. Потому все детали желательно продумать сразу, еще до начала строительства, чтобы не тратить силы впустую.
Назначение и особенности смотровой ямы
Чтобы закрывать смотровую яму, необходимо сделать люк из прочных материалов
Конструкция делает помещение более функциональным и позволяет сэкономить время и финансы. Владельцу не потребуется часто ездить в сервисный центр: в гараже, оборудованном ямой, удобнее проводить ремонтные операции. Помимо этого, ее можно использовать в качестве склада.
Яму можно обустраивать на начальных этапах строительства гаража или в уже эксплуатируемом помещении. Если есть возможность, лучше предусмотреть ее еще на этапе проектирования до начала возведения постройки. В этом случае затраты труда и времени будут меньше и не возникнет помех при изъятии грунта
В этом случае важно также заранее позаботиться о системе дренажа, включающей трубы, соединенные с коллектором. Это поможет вовремя отводить лишнюю влагу и снизить концентрацию испарений в воздухе, что способствует увеличению срока эксплуатации гаража
Если яму организуют в уже используемом гараже, трудозатраты будут больше
Но у такого варианта есть и плюс: закрытость строительной площадки. Крыша защищает яму от размывания дождем. Пол в помещении, как правило, представляет собой толстую армированную стяжку. При обустройстве ямы в этом случае создается разметка, а затем раздалбливается бетон. Арматурные хвосты обрезаются по периметру. Из получившегося котлована изымают почву и подушку из песка и гравия. Для этой операции используются обычные лопаты. Чтобы процесс шел быстрее, стоит пригласить помощника. Дно и стенки ямы нужно максимально выровнять
Если яму организуют в уже используемом гараже, трудозатраты будут больше. Но у такого варианта есть и плюс: закрытость строительной площадки. Крыша защищает яму от размывания дождем. Пол в помещении, как правило, представляет собой толстую армированную стяжку. При обустройстве ямы в этом случае создается разметка, а затем раздалбливается бетон. Арматурные хвосты обрезаются по периметру. Из получившегося котлована изымают почву и подушку из песка и гравия. Для этой операции используются обычные лопаты. Чтобы процесс шел быстрее, стоит пригласить помощника. Дно и стенки ямы нужно максимально выровнять.
Минимальные и оптимальные размеры
Начиная авторемонтный бизнес и обустраивая гараж с технической ямой, многие россияне даже не знают, сколько нормативных документов придется пересмотреть им, чтобы впоследствии не иметь проблем с властями.
Им надлежит соблюсти гигиенические и санитарные требования, нормативы технологического проектирования и оснащения. Строя гараж с ямой для себя, необязательно придерживаться их. Желательно до закладки стен для него просчитать длину, ширину и глубину технической ниши.
На ширину ямы влияет размер колесной пары автомобиля. Для его измерения берут рулетку, прикладывают ее начало к одной внутренней стороне шин и, придерживая, двигают до другой. После этого отнимают по двадцать сантиметров с каждой стороны.
Одно дело, если автолюбитель предан своему ТС. Если он покупает новый каждые три месяца, то при закладке ширины ямы ориентируются на среднее значение – семьдесят пять-восемьдесят сантиметров.
Длина
Надо заглянуть в ПТС, выяснить длину ТС и прибавить к ней 1 м. Так поступают, чтобы беспрепятственно залезать и вылезать из нее, когда авто загнали на диагностику.
В итоге потратят больше бетона, но упростят себе жизнь. Минимальное значение длины ямы для седана – 2,7 м.
Глубина и ширина
От роста владельца автомобиля. Чтобы под днищем проводить все работы, между поверхностью и им должно быть 25-30 см. Высота ямы – рост владельца +25-30 см.
Лучше перестраховаться и сделать глубину больше, так как не ясно, какой толщины будет гидроизоляционный слой. Если не послушать этот совет, в будущем придется делать все технические работы в полусогнутом состоянии.
Описанные выше параметры глубины, ширины и длины – минимальные и оптимальные одновременно, но надо учесть припуски с каждой стороны, так как гидро- и теплоизоляция, отделочный слой и глиняный замок отнимают полезную площадь. Чтобы не запутаться в расчетах, составляют чертеж и при обустройстве ямы в гараже придерживаются его. Кстати, полезную глубину и ширину могут отнять полочки для хранения инструментов и запчастей.
Перекрытие гаража
Стоимость шлакоблоков для возведения стен составляет лишь 1/3 затрат. Материальные вложения понадобятся и для обустройства кровли, фундамента, ворот, отделки и пр. Но все же здание из блоков обойдется дешевле, чем из любого другого материала.
Для перекрытия крыши используются двутавровые металлические балки, которые укладывают поперек строения через каждые 80 см. Их длина должна быть на 25 см больше общей ширины гаража. В местах их опирания на стены шлакоблоки необходимо обязательно заменить на более прочные блоки из бетона.
Устройство кровли гаража
По низу балок крепятся толстые прочные доски. Их толщина должна составлять 4-5 см. Их гидроизолируют рубероидом с небольшим 10-сантиметровым заходом на стены.
Для защиты фундамента от дождя и тающего снега по краям крыши следует прикрепить козырьки длиной 4 см. Утеплить крышу можно шлаком, который засыпается поверх рубероида, пенопластом или минватой. Их защищают от влаги с помощью слоя 30-миллиметровой цементной стяжки. В дальнейшем ее обрабатывают битумом, а затем закрывают рубероидом с нахлестом листов 10-15 см. Закрыть им необходимо и козырьки.
Для кровли гаража можно использовать любой материал: от шифера, металлопрофиля до черепицы. Необходимо, чтобы она выступала за пределы стен на 20 см. Тогда во время дождя или таяния снега влага не будет стекать по стенам.
Постройка смотровой ямы
Перед началом строительства на полу гаража проводится разметка, в которой определяют наиболее правильно используемую траекторию заезда автомобиля, расстояние от въездных ворот и до стены, устанавливают разметочные маяки по размерам будущей ямы.
Отрывка котлована осуществляется с условием запаса по размерам минимум 20 см с каждой стороны, то есть при ширине 1 метр котлован под яму должен быть не меньше 1, 4метра. Такой запас необходим для устройства гидроизоляционного замка из глиняного раствора. Глубина отрывки должна быть на 15-20 см ниже необходимого размера глубины сооружения. Длина ямы должна быть больше длины автомобиля как минимум на 1 метр, это необходимое расстояние для установки лестницы и удобства спуска в яму.
После отрывки котлована, проводятся работы по гидроизоляции дна ямы. Сначала дно утрамбовывается и отсыпается песком, а дальше заливается слоем глиняного раствора толщиной 10 см. После высыхания глины на дно укладывается слой полиэтиленовой пленки большой плотности, для этого берется отрезок, который полностью обеспечит покрытие как дна, так и стен ямы.
Поверх покрытого слоем пленки дна устанавливается арматурный каркас и опалубка для заливки дна бетоном. Заливка делается одновременно, с таким расчетом, чтобы толщина дна была минимум 10 см. Ширина заливки зависит от того какой конструкции планируется возводить стены – для кирпичной кладки ширина увеличивается на 2 ширины кирпича, а для бетонной заливки на 20 см – из расчета по 10 см ширины на каждую стену ямы.
Возведение стен обычно начинается после 4-5 суток высыхания дна. Однако, сначала в яме монтируется вентиляционная вытяжка, она размещается в нижней части ямы, на высоте 20-25 см от дна, системы вентиляции монтируют из канализационных пластиковых труб или труб для вентиляции, диаметром не менее 100 мм. Трубы соединяют и фиксируют в верхней части, так чтобы пленка гидроизоляционного барьера охватывала трубы снаружи, разрезов пленки для того, чтобы пропустить трубы не делают.
Кирпичная кладка делается на цементный или известково-песчаный раствор, строго выдерживая размеры и вертикальность кладки. Кладку делают на высоту 10-15 см ниже уровня пола.
При устройстве бетонной заливки стенок ямы устраивают опалубку и арматурный каркас из арматуры или проволоки диаметром 8 мм в виде клетки с размерами 12-15 см. по всему периметру. При заливке используется в качестве наполнителя щебень или гравий мелкой фракции, при заливке необходимо тщательно осуществлять уплотнение всех ячеек заливки.
После того как заливка будет выполнена и бетон наберет свою прочность, через 5-7 дней после окончания заливки или кладки кирпича необходимо провести заливку глиняного замка вокруг конструкции. Для заливки используется жирная глина, разведенная водой до состояния домашней сметаны, для того чтобы ускорить процесс схватывания глиняного раствора можно в состав раствора добавить небольшое количество конторского клея, примерно 200 грамм на 30 литров раствора, заливка также должна осуществляться одновременно без перерывов для формирования монолитного слоя. После того как будет осуществлена заливка глиняного замка наступает время устройства остальных элементов смотровой ямы.
Рекомендации по строительству
При кажущейся простоте, процесс изготовления обзорной канавы имеет свои нюансы, проводится в определенной последовательности и требует учета множества деталей.
Планирование и разметка
Определиться с типом ямы и материалом нужно еще при проектировании. Черновую чашу лучше сделать еще до того, как будет изготовлен фундамент, крыша и стены здания. Работать на открытой местности намного легче, чем в стесненных условиях без возможности использования даже легкой землеройной техники. Строительство ямы лучше делать сразу после проведения разметки, а уже затем проводить остальные работы.
Пол и стены
Стены армируют для большей прочности
Делая пол в яме, нужно обращать внимание на его ровность и плотность. Водитель должен ходить или ездить по нему на роликовом стуле без риска споткнуться и упасть
Оптимальным решением является бетонная плита. Если грунт сухой, а подземные воды залегают глубоко, допускается укладка штучных изделий на хорошо утрамбованное основание. Чтобы предотвратить прорастание через него травы, внизу нужно уложить плотный целлофан, рубероид или геотекстиль.
Если принято решение выложить стены из кирпича, следует проводить их жесткое армирование с закреплением рамок по углам вертикальными перемычками. На кладку можно нанести отделку в виде штукатурки или керамической плитки.
Гидроизоляция
Гидроизоляция смотровой ямы
Вырытая канава должна иметь эффективную гидроизоляцию. В зависимости от материала изготовления ниши используются такие материалы:
- Обмазочные. Изготавливаются на битумной основе, наносятся на поверхности в расплавленном виде. Современные смеси устойчивы к морозу, сохраняют целостность на протяжении 25-30 лет, затем требуют замены.
- Рулонные или клеящиеся. Это модификации рубероида, мембранных пленок и полиуретановых самоклеек. Отличаются длительным сроком службы и высокой ценой.
- Проникающие. Проникая в поры и щели материала, жидкости застывают и закупоривают их, образуя монолитную и долговечную субстанцию.
Гидроизоляция проводится в два этапа, сначала снаружи наносится слой жидкой глины, а уже изнутри — технологичное покрытие.
Глобальное утепление
Поскольку ниша погружена в землю, от ее стен будет исходить холод, провоцируя сырость и конденсат. Предотвратить это явление можно путем заложения утеплителя под полом и за стенками. Для этого можно использовать пенопласт, минеральную вату или пенополиуретан. Как альтернатива — керамзитобетон, теплопроводность которого намного меньше стандартных растворов. Еще больший эффект дает укладка теплого пола или греющего кабеля.
Вентиляция подполья
Система вентиляции
Даже качественная гидроизоляция и утепление не защитит яму от сырости и образования неприятного запаха. Необходимо еще на этапе строительства соорудить систему кондиционирования. Вентиляционная система может быть общей для ниши и здания или выполняться индивидуально для каждого из этих помещений. Воздух поступает в смотровую канаву и помещение гаража через одну приточную трубу, разветвляющуюся на два патрубка — прямой для помещения и опускающийся вниз — для смотровой ямы. Выход воздуха также осуществляется через одну вытяжную трубу, проходящую через крышу на улицу и поднятую не менее чем на 50 см над крышей.
Лестница для смотровой ямы
Раскладная лестница
Для спуска и подъема могут делаться стационарные, съемные или раскладные лестницы. В зависимости от размеров сооружения их изготавливают из железобетона, металла или древесины.
Освещение
В соответствии с положениями СНиП внутри смотровой ямы может использоваться напряжение 12-36 вольт. Подвод 220 вольт запрещен, так как это опасно для жизни. Кроме того, все выключатели и розетки, должны быть расположены только вне ямы, например, в щите на стене гаража. Кабель должен быть с двойной изоляцией, в металлической заземленной гофрированной трубе. Для освещения правильным решением будут современные и безопасные LED светильники.
Гидро- и теплоизоляция
Перед тем, как делать яму в гараже, нужно позаботиться также о гидроизоляции, ведь влажность недопустима в смотровой яме, где, мало того, что нужно работать в комфортных условиях, но и важно соблюдать технику безопасности при работе с электроприборами автомобиля. Подробнее о том, как сделать гидроизоляцию смотровой ямы, читайте здесь.
Подробнее о том, как сделать гидроизоляцию смотровой ямы, читайте здесь.
На сегодняшний день мы можем выбирать из широкого ассортимента материалов:
Полимерный. Это — материал, обладающий сложной синтетической структурой и превосходными гидроизоляционными свойствами. Разделяются две разновидности: многослойные и однослойные, первые обладают лучшими качествами и могут прослужить значительно дольше, до пятидесяти лет, вторые – дешевле. Полимерную гидроизоляцию укладывают на арматуру с ячейками размера 10х10.
Каркас обязательно покрываем геотекстилем. Полимерные пластины, если они с самоклеющейся основой, устанавливаются на 30 см внахлест, если мемтраны не самоклейки, то нахлест делается на 10 см. В обязательном порядке стыки между полимерными пластинами обрабатываются специальным клеящим составом.
Битумный. Этот вариант гидроизоляции представлен несколькими видами: рубемаст, еврорубероид и рубероид, каждый интересен по своему, каждый имеет свои плюсы и минусы.
Установка битумной изоляции, пожалуй, самая простая, кроме того, этот материал относится к разряду экономичных, правда срок службы у него значительно ниже, всего 10 лет, если работа проведена качественно, годность увеличивается до 15 лет, но не более того.
Битумную изоляцию накладывают двойным слоем.
Сухие смеси. Это один из современных способов изоляции. Он эффективен, долговечен, позволяет ликвидировать даже микроскопические трещины в стенах и полу, что увеличивает срок службы смотровой ямы. Смеси, разбавленные водой в указанной на упаковке консистенции, наносятся на бетонный слой.
Если сухие смеси – это современный способ, который, однако, частенько применяется, как дополнительная изоляция, поддерживающая другую, полимерную или битумную, то смесь глины с нефтепродуктами – это самый старый способ изоляции. Он хорош тем, что прост в проведении работ и требует минимальных финансовых затрат.
Минус этого способа в том, что продукты нефтепереработки токсичны, и долго работать в яме, обработанной таким составом, специалисты не рекомендуют.
ВАЖНО: не забывайте всегда проклеивать стыки, будь то полимерный материал, битумный или какой-то другой. Не соблюдение этого условия может привести к разрушению всей конструкции и сведению на нет ваших трудов.. Теплоизоляция является не менее важным вопросом, ведь в нашей стране теплая погода устанавливается лишь на пять месяцев, тогда как остальное время – дожди, холода и трескучие морозы
Теплоизоляция является не менее важным вопросом, ведь в нашей стране теплая погода устанавливается лишь на пять месяцев, тогда как остальное время – дожди, холода и трескучие морозы.
При устройстве смотровой ямы в гараже, в качестве долговечного, эффективного утеплителя может выступить материал полистирол. Положительными свойствами материала является минимальный процент водопоглощения, универсальность, превосходные теплоизоляционные характеристики. Минус – недолговечность, примерно 10 лет.
Что учитывается при оборудовании смотровой ямы?
Углубление, как уже упоминалось ранее, делается в основании гаража. Следовательно, обязательно необходимо знать уровень пролегания грунтовых вод. Иначе оно постоянно будет влажным или затопленным. Проводить какие-либо работы в подобных условиях нельзя, поскольку это несет в себе угрозу жизни. Оптимальная глубина залегания составляет два с половиной метра ниже уровня земли. Если она выше этого показателя, обустройство ямы запрещено. Защита конструкции не позволит устранить данный недостаток. Влага будет скапливаться постоянно, а автомобиль в подобных условиях начнет подвергаться коррозийным процессам. В подобных ситуация яму делают эстакадной и располагают на улице, но неподалеку от самого гаража. Это актуально как для конструкций, используемых на предприятиях, так и для частных сооружений. Если пренебречь данной рекомендацией, узлы машины будут ржаветь.
Стандартные размеры
Не существует стандартных размеров, которым должна соответствовать данная конструкция. Габариты выбираются, исходя из размеров машины, и составляют:
минимальная ширина свободного пространства – не менее восьмисот миллиметров
Важно правильно рассчитать, на какое расстояние и ширину выполнять канаву при закладке ямы. Итоговые габариты по ширине должны быть меньше размера колеи авто на двести миллиметров (если брать расстояние между внутренними плоскостями ходовых колес)
Ширина канавы выполняется на триста миллиметров больше итоговых габаритов, для обеспечения укрепления стенок;
длина определяется размерами помещения, где выполняются работы и должна превышать соответствующие габариты машины не менее, чем на пятьсот миллиметров в каждую сторону. Учитывая изложенные обстоятельства, данный размер колеблется в диапазоне от двух до шести метров. Также необходимо учесть устройство лестницы для спуска в яму. Она выполняется в приставном или ступенчатом исполнении. Приставной вариант позволит сэкономить пространство, но менее безопасен и удобен;
параметр глубины зависит от роста автовладельца. Изначально котлован выкапывается до двух метров, чтобы в готовом виде высота составляла около метра восьмидесяти или немного больше. При выборе глубины необходимо отталкиваться от уровня залегания грунтовых вод.
Оптимальные габариты определяются особенностями помещения, где оборудуется яма, ростом хозяина машины и размерами автомобиля. Также необходимо заранее предусмотреть место расположения лестницы. Оптимальное решение – разместить ее сзади. Но иногда размеры гаража этого не позволяют, поэтому оптимальный выход – расположение входа сбоку. Перед началом строительства необходимо выполнить чертеж, с отображением фактических размеров помещения и ямы.
Легкового
Для легковых автомобилей размеры ямы будут немного меньше, поскольку это определяется габаритами транспорта. Также меньше внимания может уделяться укреплению стенок. Об основных размерных параметрах говорилось выше.
Грузового
Яма для грузового транспорта выполняется большей длины, но если над ней предполагается выполнение работ как для грузовых, так и легковых автомобилей, ширина подгоняется под колею легковушки.
Учитывая большую массу грузовой машины и возрастание нагрузки на пол, это должно быть учтено при укреплении стенок.
Основная технология постройки
После того, как яма вырыта, надо качественно выровнять стенки и дно лопатами. После этого в первую очередь обустраивается пол. Сначала дно засыпается песком слоем примерно равным 20 см. Песок хорошо утрамбовывают, при необходимости поливая водой.
Поверх утрамбованной песчаной подушки укладывается щебень. Его слой не должен быть меньше 10 сантиметров. Щебень так же хорошо утрамбовывается. Сверху щебня укладываются и вяжутся проволокой хлысты металлической или пластиковой арматуры (6-8 мм) вдоль и поперек ямы, образуя квадраты со стороной примерно 150 мм.
Для армирования можно использовать и строительную решетку. Заключительным этапом дно ямы заливается бетоном. Толщина слоя при этом должна быть не менее 80 мм.
Гараж на столбах, сваях или мелкозаглубленной ленте
Эти типы основания предполагают отсутствие подвала.
В целях экономии или в условиях нехватки времени можно устроить столбчатый фундамент под гараж, вкрутить сваи или залить мелкую ленту с одной нитью армации.
Работы не требуют особой квалификации или большой бригады. Любое устройство можно осилить вдвоем:
- Столбы размещают в точках наибольшей нагрузки, изготавливают из кирпича, ЖБИ или заливают в опалубку. В основании устраивается песчаная подушка и гидроизоляция.
- Сваи покупают с литым буром, вкручивают, затем полость внутри трубы заливают бетонным раствором.
- Мелкозаглубленная лента делается, как и заглубленная. В данном случае отличие состоит в количестве армирования и глубине траншеи.
При выборе фундамента не стоит опираться лишь на данные по материальным затратам. Для принятия верного решения следует понять на каком типе почвы будет проходить строительство, как глубоко залегают грунтовые воды, а также оценить рельеф местности. О том, как сделать свайный фундамент для гаража, смотрите в этом видео:
Пучинистые почвы не любят легких строений на глубокозаглубленных лентах. Определившись с типом грунта, рассмотрите ландшафт. При больших перепадах высот участка строительства фундамент необходимо делать либо свайным, либо комбинировать разные типы основ.
Для сохранности и увеличения срока службы любого фундамента необходимо устроить на здании желоба водоотводов, а нижнюю часть защитить опалубкой.
Предостережения
Яма в гараже своими руками — это реальность, но есть одно предостережение. Ее постройке могут помешать грунтовые воды. Если они выше двух с половиной метров, то ничего хорошего из этой затеи не выйдет. Однако можно быть спокойным, если гараж расположен вблизи высоких многоэтажек. Такого уровня грунтовых вод в этом случае быть не должно.
Еще одна деталь, которую стоит знать, когда яма уже готова – не стоит думать, что ее можно держать открытой. Точнее, все зависит от сезона и климата. Земля на глубине, как ни старайся, впитывает влагу из окружающей почвы. То есть она постоянно испаряет влагу в любое время. Это вредно для автомобиля и ускорит его коррозию.
Когда яму можно открывать? Жарким летом, когда машины нет в гараже. Уезжая утром на авто, отверстие в земле необходимо оставить открытым. За несколько часов до вечера оно может очень значительно просохнуть, особенно в жаркий засушливый июль. Также стоит поступать, уезжая в отпуск. Несколько суток дадут еще более выраженный результат.
Как сделать смотровую яму
Каждый вид материала имеет собственную технологию монтажа.
Говорить сразу обо всём всё равно не получится, а вот как сделать смотровую яму, мы расскажем подробно:
Шаги, фото
Описание процесса
Шаг 1 — Схема ямы с размерами
Чаще всего рытьё котлована под яму начинают тогда, когда уже залит ленточный фундамент
При этом нужно обращать внимание на такие моменты:
Стенки котлована могут быть отвесными только на лёссовидных, глинистых и суглинистых почвах, так как они плотные и не осыпаются. В супесях предусматривается наклон 76 градусов, в песчаных и гравийных грунтах 63 градуса.
Размер ямы должен быть удобен для работы, а как определяются её размеры, было сказано в предыдущей главе.
Нужно принять меры к тому, чтобы при парковке машина провалилась в яму
Для этого по её бортам можно будет поставить колёсные отбойники.
Шаг 2 — Рытьё котлована
На полу гаража чертим прямоугольник ямы с припуском на толщину стен и необходимость соблюдения уклона. Определяетесь с глубиной и выполняете земляные работы. Вынуть придётся порядка 9 м3 земли. Грунт вывозится на тележке, но часть его можно оставит для обратной засыпки.
Шаг 3 — Уплотнение дна котлована
Дно выкопанного котлована подсыпается щебнем, и окончательно выравнивается песком, с обязательной утрамбовкой каждого слоя.
шаг 4 — Ниша для инструментов
Для удобства работы в яме, в её стенках можно предусмотреть ниши, куда можно положить инструмент. Делается это именно на стадии земляных работ, так как необходимо заранее сделать выемки грунта.
Шаг 5 — Гидроизоляция рубероидом
Далее можно приниматься за устройство дна и стенок ямы, которое начинается с её гидроизоляции. Если строить будете из кирпича или монолита, всю яму до верха нужно застлать рубероидом внахлёст, с проклеиванием стыков битумной мастикой.
Шаг 6 — Армирование стенок и пола ямы
Кирпичную кладку труднее сделать герметичной, так как здесь уязвимым местом являются швы. Поэтому монолитный вариант всегда надёжнее, и именно о нём по умолчанию мы и будем говорить.
Толщина пола ямы составляет порядка 6-7 см, стенок – 15 см
Армируют их стальной или композитной сеткой с ячейкой 10*10 см, толщиной 4-5 мм, хотя можно даже взять обыкновенную рабицу.
Важно, чтобы сетка отступала от стенок ямы на 2-3 см, чтобы получился защитный слой бетона.
Шаг 7 — Установка опалубки стенок
Сначала на нужную высоту единой плитой заливается пол. Потом, когда он затвердеет, выставляется опалубка из OSB, но не сразу на всю высоту, а для послойного бетонирования.
В процессе установки опалубки выполняется и устройство стеновых ниш
Их потолок армируется по длине двумя-тремя стержнями арматуры диаметром 8 или 10 мм. Между собой они должны быть скреплены проволокой.
Шаг 8 — Бетонирование стенок
Класс бетона для заливки — В20, в него нужно обязательно добавлять водоотталкивающую присадку. Каждый слой должен хорошо утрамбовываться штыкованием.
В последнем ярусе нужно предусмотреть наклонные стаканы из обрезанной канализационной ПВХ-трубы, в которых будут устанавливаться светильники.
Шаг 9 – Затвердевание бетона
Снимать опалубку при плюсовой температуре можно будет дня через три. После этого нужно конструкции дать постоять неделю, прежде чем приступать к обратной засыпке.
Шаг 10 — Установка закладного обрамления
Периметр ямы обрамляется закладной деталью, сваренной из 60 или 70-х уголков. К ним привариваются анкера из арматуры АIII, которые и замоноличиваются в бетон на стадии его заливки.

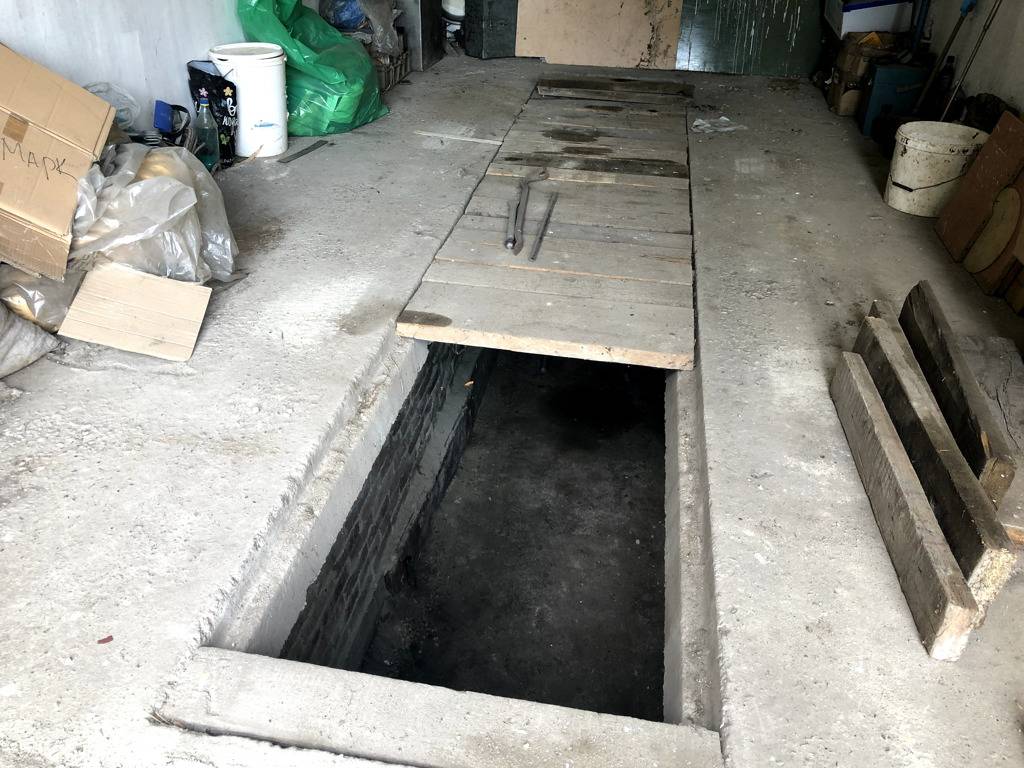

Шаг 11 — Устройство перекрывающего настила
Остаётся сделать перекрытие ямы. Собирается оно из широких досок толщиной не менее 40 мм, либо щитов, сбитых из более узких досок.
Шаг 12 — Схема устройства ямы
В конечном итоге яма будет иметь вот такую структуру.
Неприятный момент, который можно предотвратить
Помимо очевидных преимуществ, перечислять которые нет смысла, смотровая яма может нанести вред вашему авто. В низине влажность чрезмерно повышена, и если машина постоянно стоит над неприкрытой ямой, то это может стать причиной коррозии днища. Проблема высокой влажности и образования конденсата встречается повсеместно, и это никак не зависит от размера смотровой ямы в гараже.
Решить эту проблему можно с помощью качественной гидроизоляции, о которой необходимо позаботиться в процессе строительства. Первоначально необходимо выяснить уровень залегания грунтовых вод. Если он не превышает глубину 2,5 метра, то придётся обустраивать дренажную систему, которая будет отводить воду в специально предусмотренный колодец. При заливке стен обязательно добавляйте в бетон гидроизоляционный состав, который будет препятствовать образованию конденсата. Также можно изолировать наружную сторону стен гидроизоляционной мембраной, но это необходимо сделать на этапе монтаже опалубки.
