Гидрозатвор для бани своими руками

Водоотвод в моечном помещении

Стандартная русская баня по планировке имеет 2 комнаты:

• предбанник;
• парилку, соединённую с моечной.

В стандартных современных дизайнах помещение для мойки и парилка – это две отдельных комнаты. Предбанник выполняет роль комнаты отдыха или раздевалки и в водоотводной системе не нуждается.

Основной фактор, который влияет на то как сделать слив в бане – это тип пола в помещениях, где используется вода.

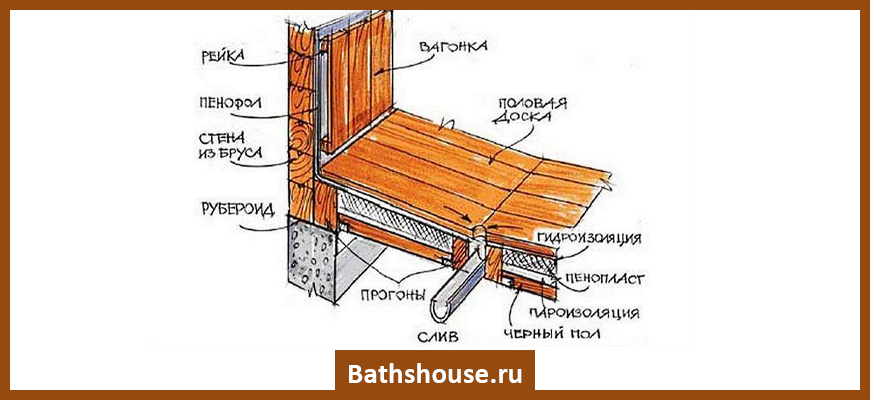

Полы в моечном помещении и парилке делаются по следующим принципам:

Проливной. Конструкция основана на установке лагов. Подходит для южных регионов, где грунт сыпучий, песчаный. Пол устилается досками, между которыми остаются зазоры. Через настил вода стекает напрямую в землю, где сразу впитывается. Использовать такую технологию в центральной полосе и на севере нецелесообразно.

Проливной̆ пол в моечной баниИсточник stroypomochnik.ru

• Протекающий. Подходит для парных помещений с основанием на столбах или сваях. Пол из древесины устанавливается на лагах. Они закреплены на опорах фундамента или по периметру нижнего венца сруба бани. Сквозь расстояние между половицами вода стекает в нижний отсек. Отсюда попадает в систему водоотвода.
• Сплошной. В этом случае пол смонтирован без зазоров. Как правило, это бетонная заливка, покрытая керамической плиткой. Сделать уклон пола в бане для слива можно как к центру, так и в один из углов помещения, где устанавливается жёлоб для слива. Водоотводный трап на первых этапах строительства заливается бетонной стяжкой. Такой пол можно сделать в парилках с ленточным типом фундамента.

Укладка пола в моечнойИсточник vladimiruzhegov.ru

В первых двух вариантах конструкция водоотвода состоит из 2 частей: резервуар для сбора отработанной жидкости и водоотводная труба. Снаружи система выглядит по-разному, это зависит от размеров бани, породы почвы и от того как на неё влияет атмосферная температура.

Как сделать слив бани под полом надо решить ещё на самых первых этапах её строительства. От этого зависит тип пола, заливка бетона, необходимо заложить коммуникации заранее, есть вода будет уходить на участок и т.д. Для небольших помещений, которые планируется эксплуатировать редко, подходит простой водоотвод. Здесь не требуется большая сливная яма, её можно расположить прямо под полом или неподалёку от парной.

Если семья большая, а баней предстоит пользоваться на постоянной основе не реже 2 раз в неделю – ставится полноценная канализационная система, оборудованная колодцем для слива с дренажом.

Вариант слива в душевой для баниИсточник handbuilder.ru

Затворы “мокрого” типа

Если выбирать гидрозатвор для бани, руководствуясь эффективностью запирания, то наилучшим вариантом будет гидравлическая схема с изогнутым U-коленом, или кольцевой камерой с концентрической перегородкой.

Вечное колено

Гидрозатвор в виде колена требует свободного пространства не менее 150 мм в высоту для труб диаметром 50 мм и вылета в 250-300 мм для полноценного слива сечением 100 мм. Поэтому коленный сильфон используют преимущественно для проектов бани на сваях или столбчатом фундаменте. Для надежного запирания трубы высота столба воды должна составлять не менее полутора диаметров канала.

Основным преимуществом гидрозатвора является простота конструкции, такой сифон для бани вполне по силам сделать своими руками из деталей канализационной арматуры и труб. Получается не так красиво, как у сливов промышленного изготовления, но для бани важнее, чтобы конструкция легко ремонтировалась и была простой в обслуживании. Колено можно легко чистить, как ершом, так и специализироваными насадками, вращающимися щетками и даже химическими препаратами типа «Крота».

Такой тип слива способен проработать в условиях правильно построенной бани пару десятков лет, пока кто-нибудь не пробьет тросом дыру в пластиковом колене гидрозатвора.

Плоский гидрозатвор

Для бани, установленной на ленточном фундаменте, лучше всего использовать траповый гидрозатвор. Его высота обычно не превышает 10-12 см, поэтому коробку слива можно смело вмонтировать в стяжку пола, а для стыковки с канализаций не требуется каких-либо дополнительных креплений.

Например, модель «CENTER AQUAPA» состоит из двух половинок. В донной части гидрозатвора имеется кольцевая полость с водой, которая после установки верхней крышки будет разделена перегородкой. Получается тот же сильфон, но с высотой затвора всего в 15-20 мм. Корпус слива просто одевается на приемное отверстие компенсирующего переходника канализационной трубы в 110 мм.

Важно! В данном случае использование скользящего переходника является обязательным условием, чтобы коробку гидрозатвора не сорвало с трубы из-за расширения пластика от горячей воды в бане. Коробчатая конструкция оказалась достаточно надежной и удобной в обслуживании, из недостатков можно выделить только небольшой уровень воды в гидрозатворе

Летом вода в сливе испаряется, и, соответственно, запахи из септика прорвутся в помещение бани уже через пару дней. Тогда как в колене сильфона водяной затвор продержится 3-4 дня

Коробчатая конструкция оказалась достаточно надежной и удобной в обслуживании, из недостатков можно выделить только небольшой уровень воды в гидрозатворе. Летом вода в сливе испаряется, и, соответственно, запахи из септика прорвутся в помещение бани уже через пару дней. Тогда как в колене сильфона водяной затвор продержится 3-4 дня.

Зимой на дачной бане траповый слив может замерзнуть, но это никак не сказывается на его работе. Воды остается немного, так что риск повреждения минимален. Гидрозатвор с коленом может реально быть раздавлен замерзшей водой.

Поплавковый аппарат для организации слива в бане

Конструктивно гидрозатвор с поплавком очень похож на предыдущий вариант водяного затвора. С той только разницей, что в траповом варианте перекрытие выходного отверстия происходит за счет поднятия уровня воды, а в поплавковом варианте то же окно перекрывается пенопластовым вкладышем.

Поплавковые гидрозатворы очень плотно и надежно блокируют проход слива даже при минимальном количестве жидкости. На практике слив в бане может надежно блокироваться в течение 10-15 дней с момента последнего посещения парилки. Из недостатков можно отметить чувствительность гидрозатвора к загрязнениям. После мыльной воды поплавок нужно обязательно промывать чистым кипятком.

Рекомендации

Советы по эксплуатации водоотвода в бане:

Нужно регулярно очищать сливной трубопровод от мусора. Для этого можно использовать специальные приспособления или химические вещества

При выборе второго варианта, важно выбирать химикаты, которые не смогут разрушить трубопровод. Хотя бы раз за месяц следует проверять насколько заполнен сливной колодец

Если он переполнен, необходимо заказать машину для откачки жидкости. Раз в 12 лет траншеи необходимо раскапывать, менять под ними песчаную подушку, проверять целостность соединений

Любые поврежденные элементы трубопровода заменять на новые.

Если жидкость начала медленно стекать, скапливаться на полу, нужно внимательно осмотреть сливное отверстие на наличие засоров. Можно закрепить два вида сливных решеток. Одну для скопления крупного мусора, вторую для мелких отходов.

Слив в бане — обязательный элемент. Он нужен, чтобы при проведении банных процедур из помещений выводились остатки жидкости. Для обустройства слива нужно собрать трубопровод, установить сливную решетку с отверстием, выкопать дренажный колодец.

Затворы “мокрого” типа

Если выбирать гидрозатвор для бани, руководствуясь эффективностью запирания, то наилучшим вариантом будет гидравлическая схема с изогнутым U-коленом, или кольцевой камерой с концентрической перегородкой.

Вечное колено

Гидрозатвор в виде колена требует свободного пространства не менее 150 мм в высоту для труб диаметром 50 мм и вылета в 250-300 мм для полноценного слива сечением 100 мм. Поэтому коленный сильфон используют преимущественно для проектов бани на сваях или столбчатом фундаменте. Для надежного запирания трубы высота столба воды должна составлять не менее полутора диаметров канала.

Основным преимуществом гидрозатвора является простота конструкции, такой сифон для бани вполне по силам сделать своими руками из деталей канализационной арматуры и труб. Получается не так красиво, как у сливов промышленного изготовления, но для бани важнее, чтобы конструкция легко ремонтировалась и была простой в обслуживании. Колено можно легко чистить, как ершом, так и специализироваными насадками, вращающимися щетками и даже химическими препаратами типа «Крота».

Такой тип слива способен проработать в условиях правильно построенной бани пару десятков лет, пока кто-нибудь не пробьет тросом дыру в пластиковом колене гидрозатвора.

Плоский гидрозатвор

Для бани, установленной на ленточном фундаменте, лучше всего использовать траповый гидрозатвор. Его высота обычно не превышает 10-12 см, поэтому коробку слива можно смело вмонтировать в стяжку пола, а для стыковки с канализаций не требуется каких-либо дополнительных креплений.

Например, модель «CENTER AQUAPA» состоит из двух половинок. В донной части гидрозатвора имеется кольцевая полость с водой, которая после установки верхней крышки будет разделена перегородкой. Получается тот же сильфон, но с высотой затвора всего в 15-20 мм. Корпус слива просто одевается на приемное отверстие компенсирующего переходника канализационной трубы в 110 мм.

Важно! В данном случае использование скользящего переходника является обязательным условием, чтобы коробку гидрозатвора не сорвало с трубы из-за расширения пластика от горячей воды в бане

Коробчатая конструкция оказалась достаточно надежной и удобной в обслуживании, из недостатков можно выделить только небольшой уровень воды в гидрозатворе. Летом вода в сливе испаряется, и, соответственно, запахи из септика прорвутся в помещение бани уже через пару дней. Тогда как в колене сильфона водяной затвор продержится 3-4 дня.

Зимой на дачной бане траповый слив может замерзнуть, но это никак не сказывается на его работе. Воды остается немного, так что риск повреждения минимален. Гидрозатвор с коленом может реально быть раздавлен замерзшей водой.

Поплавковый аппарат для организации слива в бане

Конструктивно гидрозатвор с поплавком очень похож на предыдущий вариант водяного затвора. С той только разницей, что в траповом варианте перекрытие выходного отверстия происходит за счет поднятия уровня воды, а в поплавковом варианте то же окно перекрывается пенопластовым вкладышем.

Поплавковые гидрозатворы очень плотно и надежно блокируют проход слива даже при минимальном количестве жидкости. На практике слив в бане может надежно блокироваться в течение 10-15 дней с момента последнего посещения парилки. Из недостатков можно отметить чувствительность гидрозатвора к загрязнениям. После мыльной воды поплавок нужно обязательно промывать чистым кипятком.

Основные функции гидрозатвора

Гидрозатвор – это сифон, который устанавливается вблизи от точек слива канализации (под мойку, ванну, душевую кабину). Он выполняет следующие функции:

• предотвращает попадание запахов из канализационной системы в помещение;
• препятствует распространению звука слива воды;
• не допускает попадания опасных газов (аммиака и метана);
• при пожаре предотвращает распространение огня по канализации.

Используется он не только в бытовом применении, но и при обустройстве промышленных систем водоотведения и создании ливневых стоков.

В случае возможности попадания в канализацию воспламеняемых веществ для повышения пожарной безопасности и предотвращения возгорания в трубопроводе обязательно делается колодец с гидрозатвором.

Разновидности слива

Организовать сток воды можно тремя способами:

• сброс в грунт – достаточно удобно в случае размещения постройки рядом с водоемом (как часто и делается). Однако при использовании в бане моющих средств такой вариант недопустим, стоки с химическими веществами нельзя сбрасывать в грунт напрямую, без очистки;
• устройство септика на участке. Для бани, построенной рядом с жилым домом, сток из которого осуществляется в септик, это лучший вариант. Основная проблема – необходимо учитывать дополнительный объем канализационных вод сразу при покупке и установке септика, иначе он будет наполняться гораздо быстрее, чем это планировалось на стадии проектирования;
• врезка в централизованную канализацию. Наиболее сложный вариант с точки зрения затрат труда и средств, зато он практически не ограничивает пользователей по составу сливных вод и их объему.

Выбор типа устройства зависит от нескольких важных факторов.

1. характер постройки и ее расположение. Для бани, построенной в черте города, рядом с городскими централизованными коммуникациями, возможен только слив в централизованную канализацию или септик. В условиях плотной застройки сброс воды в грунт недопустим, поскольку может привести к разрушению почвы не только на собственном, но и на соседних участках, непредсказуемому подъему верхних грунтовых вод;
2. конструкции фундамента. Для ленточных и плитных фундаментов, существующего подвала или подполья требуется сбор сточных вод в единый резервуар и отвод оттуда по трубе. Сброс жидкости непосредственно через пол в приямок или прямо в грунт возможен только при устройстве бани на столбчатом или свайно-винтовом фундаменте;
3. типа грунтов. Для глинистых почв, тяжелых суглинков и других грунтов с высокой способностью к поглощению влаги сброс воды на поверхность почвы приведет к подмыванию фундамента, разрушению опор, затоплению подвалов и ухудшению состояния грунта на участке в целом.

Вывод: прямой сброс стоков из бани в грунт возможен в свайной постройке, стоящей на берегу водоема, при условии отказа от химических моющих средств и плотных, не склонных к размыванию грунтах. В остальных случаях необходимо организовывать сброс с помощью трубопровода в канализацию или септик.

Причины нарушения работы гидрозатвора

Чтобы затвор функционировал нормально, необходимо сделать правильный расчет гидрозатвора и обеспечить постоянное наличие в нем воды. Однако иногда ее количество значительно снижается или жидкость исчезает совсем. Происходит это по следующим причинам:

• в результате засора канализационной системы и резкого понижения давления в ней;
• при длительном неиспользовании сантехнических приборов;
• по причине разгерметизации сети вследствие неправильного монтажа или механического повреждения.

Легко проверить работу гидрозатвора во всех приборах. В унитазе легко определить это визуально. Если необходимо проверить слив в ванной или умывальнике, достаточно поднести горящую спичку и проверить, не дует ли оттуда. При колыхании пламени требуется открыть воду и пролить ее несколько минут. После этого проверить снова, при повторе проблемы это означает, что сифон нуждается в ремонте.

Функциональные характеристики

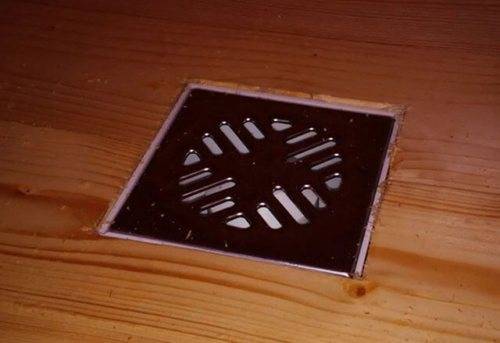

Трап имеет простую конструкцию – предназначен он для сбора и отведения воды с поверхности пола в систему канализации. Изготавливается устройство из нержавеющей стали, армированного или металлопластика.

Помимо основной функции трап решает следующие задачи:

1. Не пропускает мусор и предотвращает тем самым засорение канализационных труб.
2. Не пропускает в помещение неприятные запахи из канализации.
3. Позволяет быстро выполнить прочистку сливного отверстия, предоставляя свободный доступ к нему.

Устройства для водоотведения с сухим затвором не пропускает неприятные запахи из канализации

Существует две разновидности трапов. Линейный слив собирает воду в лоток, а точечный выполнен в виде воронки. Вторая разновидность встречается чаще, так как позволяет смонтировать трап в любом месте душевой. Потребуется только выполнить наклон пола в сторону слива, чтобы вода стекала самотеком.

Так как рабочая площадь линейного трапа за счет наличия лотка увеличена, его пропускная способность гораздо больше, чем у точечного устройства. Располагаться такой трап может вдоль стены или в центре душевой. Также потребуется уклон в сторону трапа с одной стороны. Снаружи на поверхности пола монтируется линейная планка из нержавеющей стали в виде узкого длинного прямоугольника. Решетка может быть традиционной или с узором. Располагается она на одном уровне с плоскостью кафельного пола.

Конструкция линейного трапалинейный трап для душа

Выбирая модель трапа, учитывают следующее:

1. Технические возможности устройства, его пропускную способность и размер.
2. Как расположена труба канализации.
3. Где в помещении расположена душевая.
4. Стилистика помещения, а также отделочного материала стен и пола.

Некоторые производители предлагают монтаж трапа, имитирующего напольную плитку – вода стекает через щели по его периметру

Выбрать устройство необходимой высоты, размера и формы сегодня не составляет труда. Сливы отличаются формой крышки (круглая, квадратная, прямоугольная) и материалом изготовления.

Большая часть трапов оснащены гидрозатвором внутри сифона. Обычное устройство при нечастом использовании душа, при испарении воды, не защитит от посторонних запахов. А вот устройство с сухим гидрозатвором действует эффективнее. Он надежно защищает помещение от «канализационных» ароматов, так как не только водным затвором, но и несколькими заслонками. Они автоматически блокируют сливной канал, если по нему не течет вода.

Элементы трапа с сухим затвором

Есть несколько вариантов расположения сливного отверстия:

1. По центру – это часто встречающийся способ расположения слива. Уклон пола в этом случае выполняется с четырех сторон.
2. В месте стыка стены и пола располагают линейные трапы, а наклон пола выполняют от противоположной стены.
3. Максимально незаметным является точечный слив, расположенный в углу душевой. Уклон выполняется с двух сторон, чтобы вода стекала в угол.

Защитный затвор: виды

От того, насколько часто используется душевая, зависит конструкция защитного затвора. Сифонный гидрозатвор отлично функционирует в душевых, которыми пользуются ежедневно. Водный барьер надежно защищает помещение от проникновения запахов из канализации. Минус такой конструкции заключается в ее массивности. К тому же затвор перестает справляться со своей функцией, когда пересыхает. Происходит это по разным причинам: когда редко пользуются душем, изначально неправильно выбран уклон конструкции или смонтирован «теплый пол».

Сифонный затвор

Поэтому популярность приобрели современные модели с «сухим» запирающим устройством. Есть три разновидности:

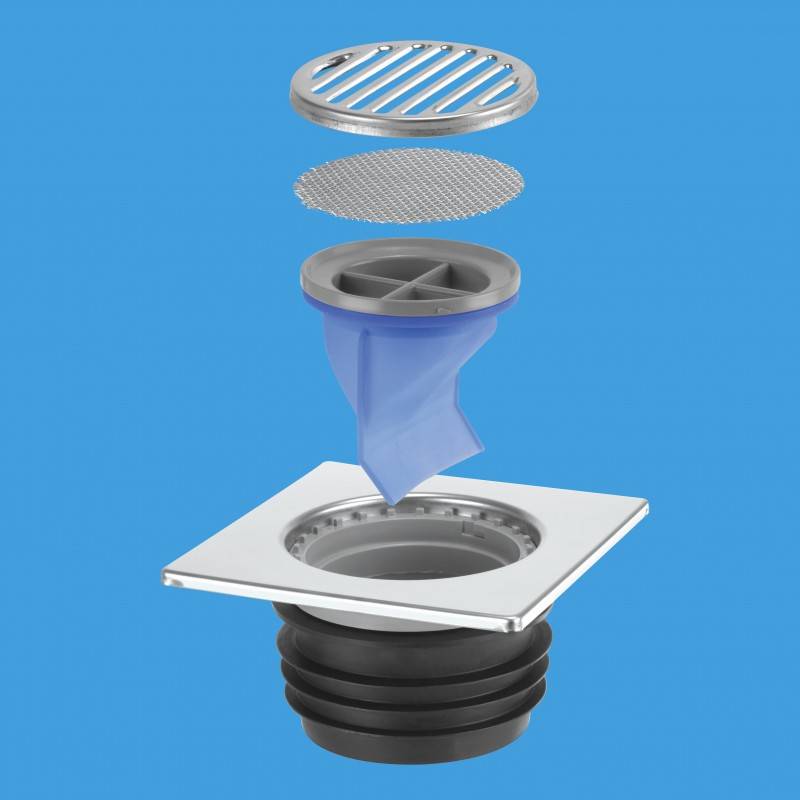

1. Сухой затвор диафрагменного типа оснащен подвижной подпружиненной мембраной. Диафрагма пропускает воду, опускаясь под ее давлением.
2. В поплавковом затворе запирающий элемент при сливе воды поднимается, а затем опускается и «затыкает» отверстие.
3. В маятниковом запоре специальное устройство под действием силы тяжести перекрывает слив.

Элементы сухого трапа, которые располагается внутри конструкции пола, изготовлены из пластика, а наружная крышка из нержавейки.

Яма против канализации

Решая, что лучше устроить на участке – выгребную яму для бани или стационарный септик (который является вариантом автономной канализации) берут в соображение следующие

преимущества и недостатки

этих устройств:

• срок эксплуатации – у септиков он больше в разы;
• экологическая безопасность;
• практичность, удобство в использовании;
• объём устройств ( у септиков есть целый «модельный ряд», максимально соответствующий разным запросам потребителей).

Недостаток у септиков только один – высокая цена. Зато выгребная яма недостатков имеет гораздо больше. Это и заиливание, и необходимость регулярных чисток, и неизбежное попадание в почву вредных веществ, которые не все являются «удобрениями».

Этапы установки слива в бане

Самостоятельное создание слива в бане выполняется достаточно просто. Действие системы основывается на простом формировании стока с незначительным наклоном.

По сути, главной задачей становится оборудование соединения слива трубой и емкостью сбора воды. Такой вариант отведения воды проектируется на ранних этапах строительства. Что помогает сразу оценить, насколько успешным будет водоотведение естественным путем. При проектировании учитывается и необходимый угол наклона системы.

Создание проекта

Для формирования качественной системы водоотведения требуется учитывать многие факторы. По этом причине первым этапом становится создание проекта. При самостоятельном строительстве он выполняется собственноручно. Проблемы с отводом влаги приводят к нарушению целостности строения. Таким, как гниение стен и полов, формирование грибка и плесени.

Подготовка к монтажу

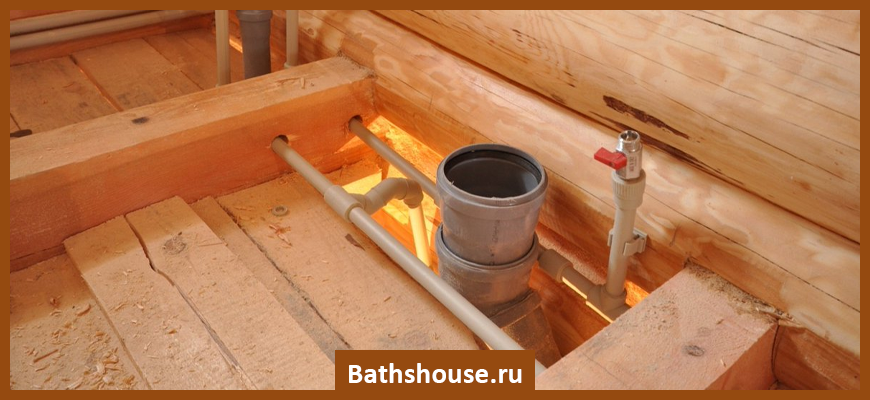

Работы проводятся на стадии проектирования бани. Выбирается место размещения ямы для сбора жидких отходов. Готовится емкость для наполнения. Труба для отведения влаги должна быть выполнена их пластика или других современных материалов. Закупка проводится заранее. Перед началом работы все элементы очищаются от загрязнений.

Создание отведения воды

Система очень проста. Она является наклонно трубой, соединенной с сифонов и стоком. Угол наклона трубы определяется в зависимости от объема потока самостоятельно. Стоит провести предварительное тестирование до завершения крепления трубы.

Оборудование точки выхода трубы

Длительное использование системы обеспечивает правильно оборудованный выход трубы. Она присоединяется к точке слива – водоотводящему лотку или трапу. Труба укладывается в специально вырытую траншею. Оптимальная наклон траншем составляет 2 см на 1 метр. Больший уклон приводит к формированию на стенках системы слоем слизи и жира, приводящих к закупориванию.

При значительное уклоне вода спускается в емкость сбора избыточно быстро. При появлении в потоке незначительных загрязнений они способны превратиться в настоящую плотину, закупоривая внутреннюю часть трубы. Длительное сохранение затора способно на следующем этапе привести к формированию повреждений на поверхности трубы, которая используется для выполнения слива. Вероятность образования заторов увеличивается при размещении части бани на открытом пространстве. На поверхность воды попадают загрязнения. Такие, как веточка или простой листок.

Яма против канализации

Решая, что лучше устроить на участке – выгребную яму для бани или стационарный септик (который является вариантом автономной канализации) берут в соображение следующие

преимущества и недостатки

этих устройств:

• срок эксплуатации – у септиков он больше в разы;
• экологическая безопасность;
• практичность, удобство в использовании;
• объём устройств ( у септиков есть целый «модельный ряд», максимально соответствующий разным запросам потребителей).

Недостаток у септиков только один – высокая цена. Зато выгребная яма недостатков имеет гораздо больше. Это и заиливание, и необходимость регулярных чисток, и неизбежное попадание в почву вредных веществ, которые не все являются «удобрениями».

Гидрозатвор для канализации своими руками

Пример конструкции своими руками

Простейшая конструкция, которую можно сделать самому – коленный гидрозатвор. Для его изготовления подойдет пластиковая труба по диаметру слива. Его нужно изогнуть буквой U и c помощью муфт плотно соединить с канализационными трубами. Диаметр сифона не всегда совпадает с диаметром труб, в этом случае целесообразно воспользоваться переходником, пластиковым кольцом, имеющего два разных диаметра.

Один по размеру сифона, другой – канализационного слива. Уплотняющее кольцо для надежности можно смазать силиконовым герметиком

Обратить внимание, чтобы изгиб был на 50-70 мм ниже сливного отверстия канализации. Для сухого гидрозатвора можно взять теннисный мячик, немного больше диаметром трубы

Необходимо сделать камеру, в котором он будет находиться, соединить камеру с трубами канализации.

Пока в сифоне стоит водная пробка, мячик плавает, когда вода испаряется, он по типу поплавка опускается, закрывая сливную трубу. Такой самодельный гидрозатвор можно использовать даже в морозы. В случае если мячик примерзнет к трубе, в канализацию стоит налить горячую воду, и проблема решится.

Как сделать гидрозатвор для канализации в бане

Наиболее простым в установке считается транцевый «мокрый» вариант затвора. Предварительно, до оборудования пола, необходимо проложить канализационную трубу 100 мм с поворотным уголком. Верхняя кромка уголка должна располагаться на 20 мм ниже уровня бетонной стяжки.

Входное отверстие закрывают пластиковой пробкой, в центре которой устанавливают гвоздь-сотку. После заливки стяжки гвоздь поможет правильно разметить на полу бани контуры будущего отверстия под оборудование стока воды.

После того как стяжка основания пола бани окончательно затвердела, необходимо выровнять отверстие, придать краям ровные округлые формы. Это можно сделать с помощью болгарки и диска по камню, диаметром 125 мм. Резать приходится не в радиальном направлении, а в осевом, то есть всей кромкой диска одновременно.

Далее остается лишь установить корпус гидрозатвора, колпак и внешнюю решетку слива.

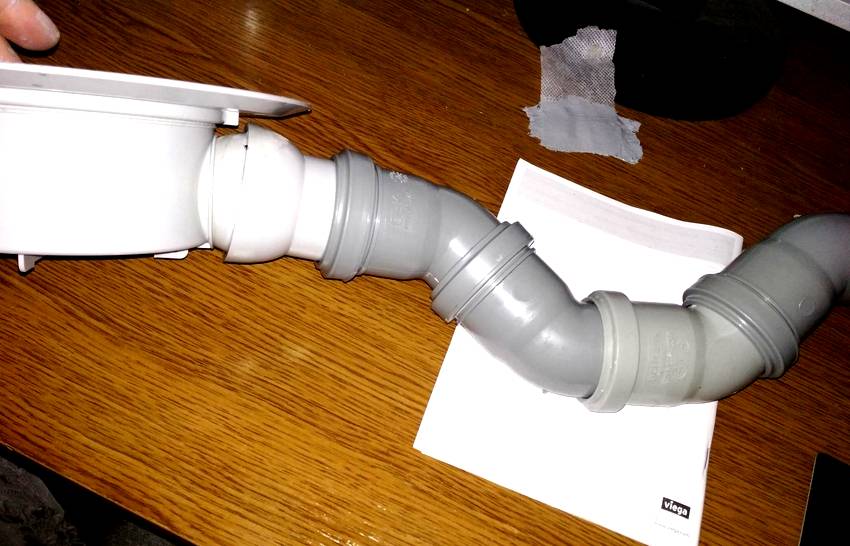

Простейший вариант затвора с коленом можно изготовить из четырех пластиковых уголков, соединенных между собой в U-образную конструкцию. Единственно, что нужно будет сделать, — это проклеить уплотнительные манжеты санитарным герметиком, иначе конструкция очень быстро разъедется на две части.

Колодец с фильтром на дне

Конструкция сливной ямы с фильтрующим дном используется в первую очередь для очистки сточных вод от грязи и химических элементов, а также для задержки бактерий. Последующая фильтрация воды производится уже непосредственно почвенным слоем. А вот на дне колодца в качестве фильтра используют щебенку, колотый кирпич или песок.

Для обеспечения оттока воды из бани, рассчитанной на 3-4 человека, достаточно колодца диаметром 1,5 м и глубиной 2 м. По форме он может быть как прямоугольным, так и круглым – последний вариант предпочтительнее ввиду равномерного распределения давления на все стенки. Конструкция цилиндрической формы будет нуждаться в коррекции намного реже.

Так как сделать слив в бане на даче нужно, не повредив самой постройки, желательно отступить от нее на расстояние порядка 3-5 метров. Такой зазор обеспечит в первую очередь безопасность фундамента бани от подмывания, а также предотвратит проникновение в баню неприятных запахов их колодца. А вот если располагать сливную яму дальше, то неизбежно придется дополнительно закупать трубы для стока воды. Кроме того, правильный угол наклона на большом расстоянии обеспечить сложно.

Если почва на вашем участке достаточно плотная, то достаточно просто вырыть яму для слива и уложить на дно фильтрующие материалы – песок, щебень и битый кирпич. Дополнительное укрепление стен не потребуется.

Согласно схеме слива в бане, от нее до ямы можно вырыть траншею, по которой вода будет произвольно самотеком попадать в колодец. Однако лучше всего оборудовать сток трубами из асбеста, металла, пластика или керамики, диаметром 50-100 мм. В этом случае траншея также необходима, однако ее глубина будет зависеть от глубины промерзания почвы, но не менее 50 см. Укладка труб производится под уклоном в 20 мм на каждом метре расстояния.

На этапе проектирования подробно продумывается будущая конструкция слива и особенности организации пола. Эконом вариант слива в бане на даче – выполнение пола с уклоном в сторону сливного отверстия. При такой конструкции стоки попадают в трубы и отводятся непосредственно в сливную яму.

Альтернативой сливной яме является использование герметичного септика, например из пластика. Особенно актуальным такое устройство будет в тех случаях, когда в бане оборудован туалет, то есть характер стоков потребует более тщательной очистки.

Самостоятельная установка гидрозатвора

Можно вызвать профессионального мастера или установить гидрозатвор своими руками. Вам не потребуются особенные навыки и умения. Если необходимо произвести замену, тогда для начала придется демонтировать старое устройство. Для этого потребуется перекрыть подачу воды на квартиру или дом, подставить емкость под демонтируемый сифон или положить под него половую тряпку. Далее откручиваются крепежные винты, снимается сифон, а выход трубы затыкается тряпкой.

Для того чтобы установить новый затвор, необходимо выполнить следующую последовательность действий:

• установить решетку, которая защищает слив от попадания крупного мусора и загрязнений;
• установить патрубок, используя длинный винт, прикрепляющий его к решетке;
• надеть на него гайку и конусную прокладку;
• прикрепить сифон и отрегулировать его по высоте;
• закрепить трубу в канализационном отверстии;
• проверить надежность крепления и стыков: для этого в течение некоторого времени пропускают воду и наблюдают, нет ли где течи или капелек воды.

Конструкции сифонов могут несколько отличаться, однако основные моменты, как сделать гидрозатвор, одинаковы для всех.

Зачем он нужен ↑

Канализационные газы не только зловонны, а могут быть токсичны и взрывоопасны.

Устройство канализации не может обойтись без установки гидрозатворов, которые исполняют немаловажную функцию предотвращения проникновения токсичных газов из приемника сточных вод в помещение.

Бесспорно, что некоторые сантехнические приборы имеют встроенные гидрозатворы, но это не обозначает, что нет необходимости устанавливать центральный гидрозатвор с обратным клапаном.

Ведь встроенные в сантехнику гидрозатворы способны уберечь только от проникновения в помещение канализационных газов, но не от обратного потока сточных вод, что периодически случается в многоквартирных домах на нижних этажах.

Фото: центральный обратный клапан

Как сделать гидрозатвор для канализации своими руками

Как сделать гидрозатвор своими руками? Самая простая конструкция сифона представляет собой коленный гидравлический затвор, который можно сделать самостоятельно. Для его изготовления понадобится пластиковая труба, которая подбирается по диаметру слива. Ее следует изогнуть в виде буквы U. Далее к верхней части канализационной трубы необходимо прикрепить самодельный сифон, зафиксировав его при помощи муфт.

Диаметр гидравлического затвора может не совпасть с размером патрубка в месте присоединения к канализационной трубе. В этом случае можно использовать переходник в виде пластикового кольца, имеющего два разных диаметра, один из которых должен соответствовать размеру гидрозатвора, а второй – параметрам канализационного слива. Для надежности соединения уплотняющее кольцо следует обмазать силиконовым герметиком.

С помощью канализационных уголков можно изготовить своими руками гидрозатвор коленчатого типа

Чтобы создать сухой гидравлический затвор, можно использовать теннисный мячик, диаметр которого немного превышает размер трубы. Затем выполняется камера, в которой он будет находиться. Она соединяется с канализационной трубой. Мячик будет плавать, пока в затворе стоит водная пробка. После полного исчезновения воды мячик, как поплавок, опустится на низ камеры и перекроет сливную трубу.

Такой сухой гидрозатвор можно применять в морозную погоду. Если мячик примерзнет к трубе, проблему можно решить, обработав приспособление горячей водой.

Гидрозатвор является важным устройством для комфортной и надежной эксплуатации сантехнических приборов. Он препятствует проникновению в помещение неприятных запахов из сточной системы. От места установки устройства зависит выбор конкретного типа сифона, который можно с легкостью установить самостоятельно.

Причины срыва гидрозатвора

Зачастую в банях, подключенных к центральной канализации, возникает такое неприятное явление, как выдавливание водяного затвора. Жидкость из гидрозатвора может как выдавливаться в помещение парилки или моечного отделения, так и сбрасываться в канализационную трубу.

В обоих случаях причиной сброса гидрозатвора является отсутствие вентиляции канализационных коммуникаций. Избыточное давление внутри труб выдавливает содержимое, а если по соседству с точкой слива в канализацию сбросят большое количество воды, то гидрозатвор, особенно транцевый, может легко остаться без жидкости в сильфоне.
