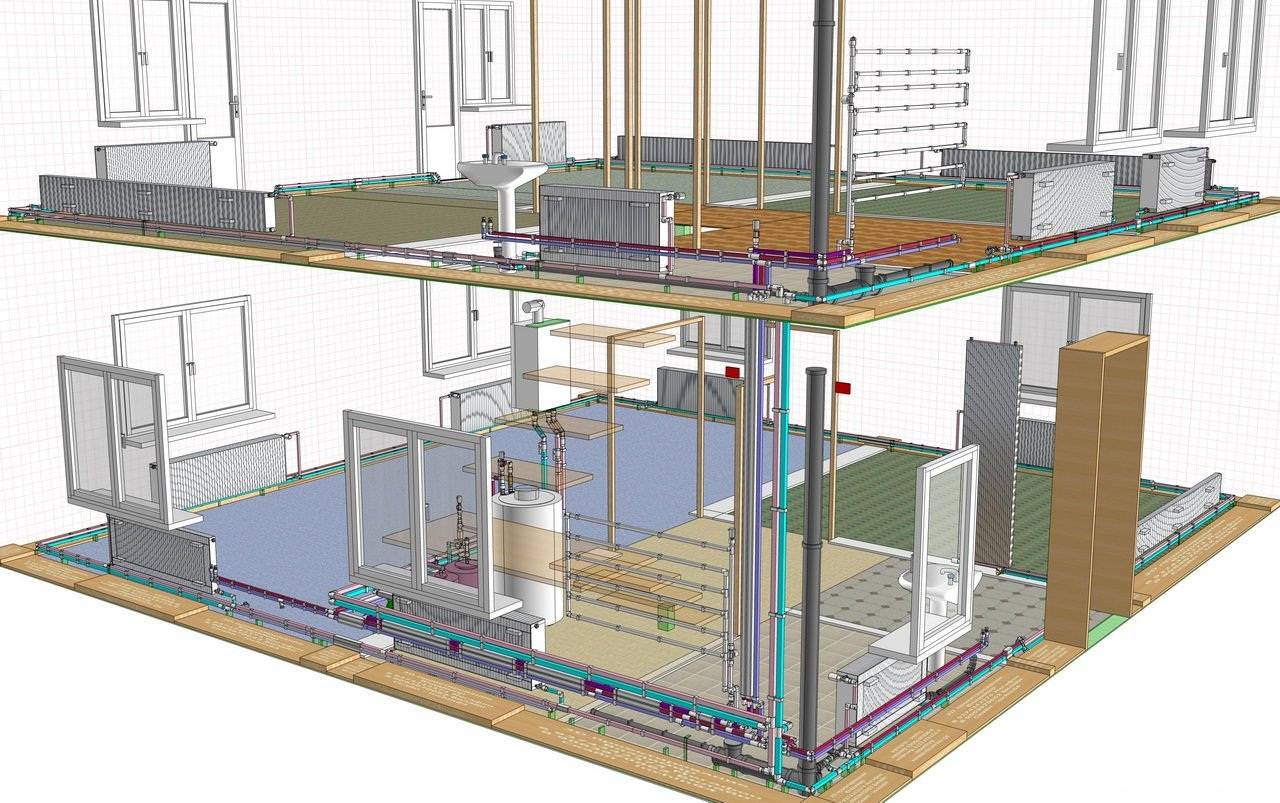

Проект системы и монтаж водопровода, канализации и отопления

Водоснабжение

Игнорировать этап составления схемы водопровода не стоит. Она существенно облегчит не только расчеты количества нужных материалов, но и дальнейшую работу по прокладке трубопровода.

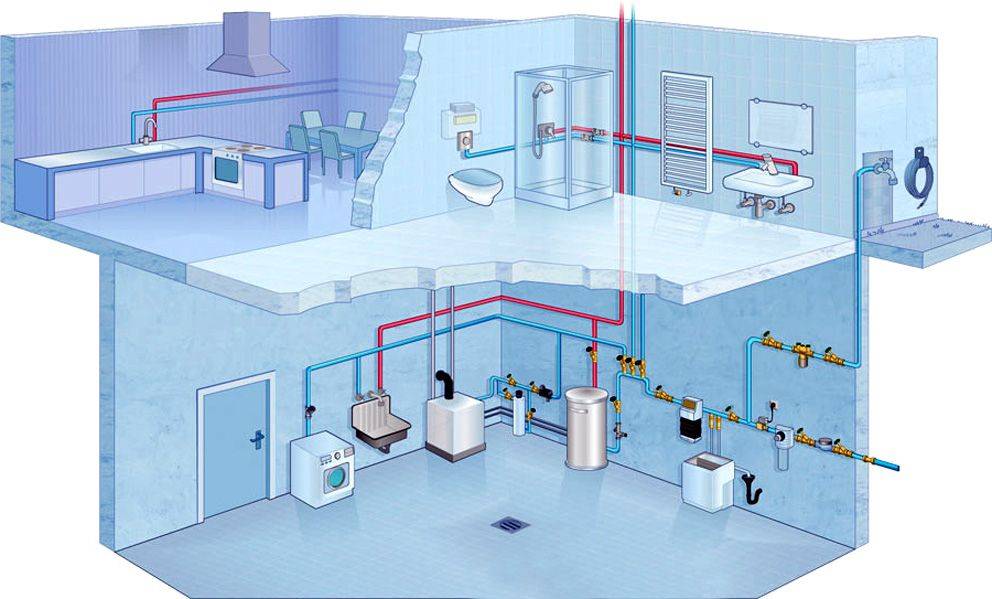

Стандартная система водоснабжения загородного дома состоит из:

• источника;
• водяного насоса с обратным клапаном (насосной станции);
• гидроаккумулятора (резервуара с водой);
• тройника, от которого вода будет распределяться с помощью двух труб – для домашних и технических нужд;
• очистительного фильтра;
• тройника, разделяющий водоснабжение на холодное и горячее;
• коллектора для холодной воды с запорными кранами;
• нагревателя (газового котла или бойлера) для подключения водопровода, подающего горячую воду;
• коллектора горячей воды.

Трубы прокладывают, подключая потребители воды последовательно, либо используя коллекторное соединение.

Последовательное подключение. Работает схема следующим образом: от источника водоснабжения вода подается к первому потребителю, в этом месте на трубу крепится тройник, с помощью которого вода перемещается к следующему потребителю.

Коллекторное подключение. Подразумевает использование коллектора – элемента, от которого трубы прокладываются индивидуально к каждому потребителю. В данном случае незначительные потери давления могут все же присутствовать (это зависит от удаленности потребителя от насоса), однако, в отличие от последовательного подключения, коллекторное позволяет создать практически равноценное давление в любом помещении дома. Отметим, что такая система разводки экономически более затратная, т.к. предполагает использование большого количества труб.

Последовательная и коллекторная схемы подключения

Отопление

Отопительные системы бывают:

• водяными;
• паровыми;
• воздушными;
• электрическими.

Самая простая и надежная система – водяная. Вот как она работает: вода (теплоноситель) подвергается нагреванию в отопительном котле и затем по трубам поступает в радиаторы. Находясь в них вода, отдает свое тепло и возвращается обратно в котел. Данный процесс является цикличным.

Схема водяного отопления

Виды схем отопления

Существуют однотрубные и двухтрубные схемы отопления.

Однотрубная система отопления

Первая выглядит как кольцо с последовательно установленными радиаторами. Носитель тепла перемещается от одного отопительного прибора (радиатора) к другому и затем возвращается в котел. Проблема в том, что в каждый последующий радиатор теплоноситель попадает, теряя свою температуру. Для устранения этого недостатка приходится затрачивать больше топлива для котла.

Двухтрубная система отопления в доме

Двухтрубная схема намного экономичнее первой, поскольку к каждому из отопительных приборов подведена индивидуальная труба для подачи теплоносителя. От каждого из приборов к общему обратному контуру отведено по еще одной трубе, возвращающей теплоноситель в котел.

Что нужно знать при монтаже отопительной системы своими руками

Не забывайте делать обвязку всех составляющих системы. Например, с помощью льняных нитей. Это очень важный момент, непосредственно влияющий на качество работы и долговечность отопительной системы.

Основные правила монтажа:

• отопительные радиаторы в обязательном порядке необходимо размещать только возле окон;
• расстояние от подоконника до верха радиатора не может превышать 60 миллиметров, а от пола до нижней точки должно быть более 100 миллиметров.
• секции радиаторов во всех комнатах должны располагаться на одинаковом уровне;
• горизонтальное расположение ребер радиаторов запрещено;
• любая отопительная система должна иметь слив, который используется для обязательной замены теплоносителя.

Размещайте радиаторы возле окон

После завершения монтажных работ система заполняется теплоносителем и запускается в тестовом режиме. Обеспечивая давление, которое будет создаваться и во время дальнейшей работы системы, проверяются соединения ее элементов на предмет протеканий. При выявлении последних, система отключается, теплоноситель спускается, а неисправности удаляются.

Чаще всего проблемы возникают из-за нарушений герметичности в местах соединения между собой секций радиаторов или частей труб. Герметичность может быть нарушена из-за некачественной обвязки элементов.

Водопровод

Водопровод

Водопроводная система обеспечивает подачу воды к потребителям  — сантехническим приборам.

О его необходимости в доме, думаю, даже не стоит и упоминать.

Водопровод можно классифицировать по способу исполнения:

• с наружной разводкой, когда все трубы и соединения расположены вдоль стен;
• внутристенные, когда трубы прокладываются в пробитых в стенах штробах, а затем прячутся под штукатуркой.

А также по используемым при его прокладке материалам:

• из стальных труб (сейчас практически не используется);
• металлопластиковый;
• пластиковый.

Водопровод служит для подачи к сантехническим приборам как холодной, так и горячей воды. (См. монтаж водопровода из полипропиленовых труб)

Подготовка к проведению водопроводных и канализационных труб в квартирах

Приобретая квартиру в новом многоэтажном доме, любой владелец, прежде всего, столкнется с первоочередной задачей – сделать ремонт и смонтировать главные коммуникации. Как правило, в типичной новостройке будет установлена только отопительная система. Сначала предстоит монтаж водопровода и канализации.

Для этого требуется нарисовать схему разводки труб в соответствии с установкой сантехники. Нужно заранее определить, в каком месте помещения будут располагаться ванна, унитаз и необходимая бытовая техника. В этом случае целесообразно разработать проект (можно обратиться к профессиональному дизайнеру)

При этом важно помнить об удобстве использования элементов сантехники и начертить схему трубопровода правильно

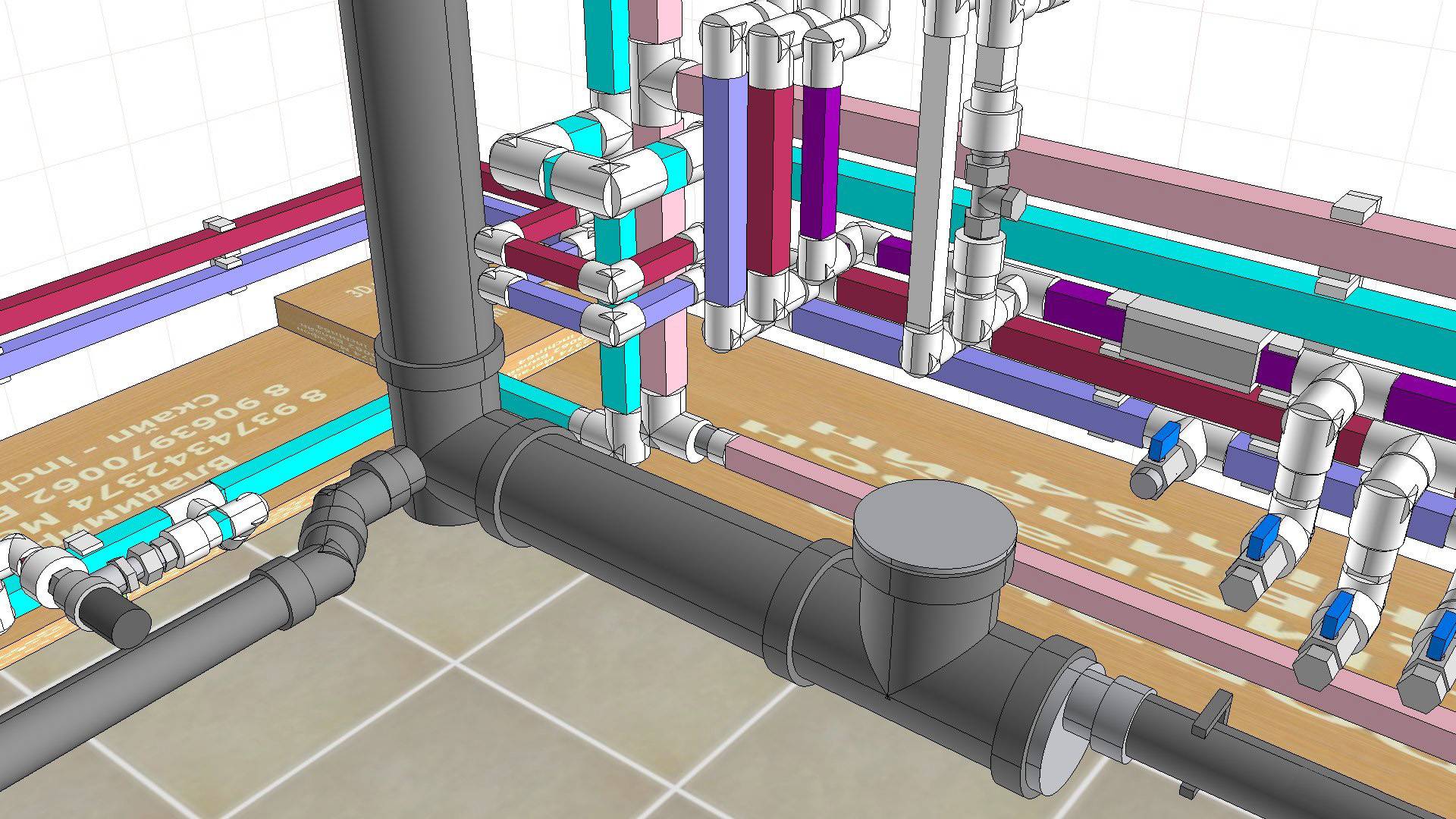

Разводка водопроводных труб

Производство работ

В местах пересечения с действующими и проектируемыми трубопроводами, для обеспечения сохранности стыков труб, засыпку траншеи производить песком по ГОСТ 8736-93 согласно СНиП 3.02.01-87 п.4.14. При пересечении трубопроводами проездов, обратную засыпку траншей на этих участках выполнить песком  на полную глубину траншеи с послойным уплотнением.

Пересечение проектируемой канализации с существующей теплотрассой выполнено в стальном футляре ∅377х7 L=6,0м открытым способом. Пересечение проектируемого ввода водопровода с существующей канализацией и теплотрассой выполнено в стальных футлярах ∅273х6 L=10,0м и L=4,5м открытым способом.

При прокладке водопровода в стальном футляре, на концах его рабочую трубу заделать в гильзы L=0,30м, зачеканив пространство эластичным материалом (каболкой), а между футляром и гильзой заделать битым кирпичом на растворе М100. Для предотвращения деформаций труб в футляре, прокладку трубопроводов в них осуществить на опорах №17 с шагом 3 м, согласно т.м. 901-09-9.87.

При прокладке проектируемых сетей канализации в стальном футляре рабочую трубу уложить на подготовку из бетона В7,5, а межтрубное пространство заделать цементным раствором.

Водоснабжение для холодной и горячей воды, сантехника

Система водоснабжения — совокупность строительных конструкций, которые производят забор, очистку, снабжение воды жителям населённых пунктов. Система централизованного водоснабжения включает: источник воды, насосные сооружения, фильтры, трубопроводные магистрали, резервуары.

Водоснабжение в жилище состоит из:

• обратного клапана;
• вентилей (сливные, запорные);
• фильтров;
• гидроаккумулятора, гибкой подводки к нему;
• труб;
• реле давления;
• манометра;
• коллектора;
• санузла;
• тройника (раковина, ванная, унитаз);
• смесителей;
• предохранителей;
• водонагревателей.

Важно! Схему системы водоснабжения составляет проектировщик. От планировки строения, способа добывания (централизованное, автономное) будут отличаться её элементы. Жители частных секторов проектируют макет независимого водоснабжения, состоящего из:

Жители частных секторов проектируют макет независимого водоснабжения, состоящего из:

скважины;

• насоса;
• обратного клапана;
• гидроаккумулятора;
• автоматического устройства управления насосом;
• фильтров;
• водонагревателя;
• смесителей;
• санузла.

В ванной комнате необходимо проложить водопроводные магистрали. Не имеет значения — это централизованный источник или автономный, трубопроводы укладывают одинаковым образом.

Фото 1. Процесс прокладывания водопроводной магистрали для ванной комнаты. В стене делаются специальные каналы для труб.

Жильцы квартир пользуются централизованной системой водоснабжения. В частных домах проводят внутренние, внешние работы. Здесь придётся вложить средства, чтоб пробурить скважину, приобрести насосную установку. Трубы проходят под землёй, позаботьтесь об их утеплении или увеличьте глубину проложения. Это убережёт от замерзания воды зимой.

Автономное водоснабжение включает фильтры. После выполнения внешних работ, переходят к подведению воды в дом. Суть установочных работ такая же, как с централизованной, за исключением установки автоматики для управления насосной станцией. Насос работает на электроэнергии. Подумайте о резервуарах для запаса воды на случай отсутствия электричества.

Справка. Для удобства при проведении ремонта необходимо установить отдельные водозапорные вентили для санузла, кухни. Слив в таком случае производят не из всей сети.

Основу водопроводной конструкции составляют трубы. Определитесь с материалом, который будете использовать. Металл подходит для внутренних, внешних работ. Он долговечен, сравнительно недорогой. Единственный минус — коррозия.

Медные стройматериалы — легче, не поддаются ржавчине, выдерживаю сверхнизкие и сверхвысокие температуры, убивают микробы; минус — дороговизна. Срок службы — свыше семидесяти лет.

Фото 2. Водопроводная разводка с использованием медных труб. Конструкция из этого материала прослужит очень долго.

Полибутилен используется для частного дома. Он не подвергается ржавчине, переносит низкие, высокие температуры.

Полипропиленовые изделия подойдут для холодного, горячего водоснабжения.

Металлопластиковые стройматериалы применяют для внутренних установок в квартирах, домах. Они монтируются в стены, чтоб избежать повреждения.

Гибкую сантехническую проводку устанавливают для раковин, стиральной машины.

Пластиковые изделия при бережной эксплуатации прослужат до 50 лет.

Внимание! Водопроводные магистрали кладут ниже систем газовых, электрических коммуникаций. Трубу с горячей водой устанавливают над холодной. Для подведения горячей воды учитывайте отдалённость смесителя от прибора для нагрева (водонагреватель, двухконтурный котёл)

К обогревательному устройству подводят трубу с холодной водой, в смесителях устанавливают две трубы, идущие параллельно, для холодной и горячей подачи воды. Если точка потребления расположена очень далеко от бойлера/котла, прокладывают третью трубу для циркуляции воды в системе

Для подведения горячей воды учитывайте отдалённость смесителя от прибора для нагрева (водонагреватель, двухконтурный котёл). К обогревательному устройству подводят трубу с холодной водой, в смесителях устанавливают две трубы, идущие параллельно, для холодной и горячей подачи воды. Если точка потребления расположена очень далеко от бойлера/котла, прокладывают третью трубу для циркуляции воды в системе.

Системы водоснабжения и канализации

Такие инженерные сети, как отопление водопровод канализация, можно оборудовать только после того, как будет определен источник поступления воды.

Организация автономного водоснабжения

При отсутствии возможности подключиться к центральному водопроводу, остается два варианта организации системы водоснабжения:

• Колодец;
• Скважина.

Чтобы сделать правильный выбор, следует определиться, сколько литров воды в сутки требуется семье. Сделать это несложно. Один человек потребляется в сутки примерно 220-320 литров воды (в зависимости от обеспечения дома сантехническими приборами). Достаточно перемножить эту цифру на количество членов семьи, чтобы узнать требуемый суточный объем воды.

Колодец способен обеспечить подачу примерно 100-150 литров за один час, в то время как скважина может обеспечить подачу объема, который больше на порядок. Однако сооружение скважины обойдется намного дороже строительства колодца, поэтому домовладелец должен оценить все факторы, прежде чем выбрать вариант подачи воды.

Устойчивая работа таких систем как отопление водоснабжение канализация загородного дома обеспечивается их грамотным проектированием и монтажом. Так, в систему автономного водоснабжения рекомендуется включать мембранный бак, который можно расположить в подвальном помещении или на нижнем этаже дома.

Данный бак представляет собой емкость небольшого объема (до двухсот литров). Благодаря использованию бака удается снизить расход электроэнергии и увеличивает срок эксплуатации насоса.

Принцип работы установки прост:

• Вода накачивается в бак до заданного объема.
• После того, как уровень воды достигнет заданной отметки, реле отключит насос.
• Когда в доме открывают водопроводный кран, вода начинает поступать из бака.
• Забор из бака может продолжаться до тех пор, пока уровень воды не достигнет нижней отметки.
• После снижения уровня воды в баке реле включает насос на подачу.

Организация автономной канализации

Как уже упоминалось, монтаж систем отопления, водоснабжения и канализации должен осуществляться одновременно. Ведь пользоваться водопровод при отсутствии эффективной системы отведения стоков будет очень некомфортно.

Кроме внутренних сетей, которые можно собрать самостоятельно и обслуживать без помощи сантехника, нужно собрать наружный трубопровод и установить очистное сооружение.

Чаще всего, загородные дома оборудуют септиками или станциями глубокой биоочистки. Это оборудование выпускается промышленностью, причем в продаже есть модели разной производительности. Модификацию следует выбирать, исходя из суточного количества образуемых стоков.

Септиками принято называть многокамерные сооружения, где стоки отстаиваются и очищаются при помощи анаэробных бактерий. Основное условие эффективности работы септика – устройство полей фильтрации для доочистки воды. Установки достаточно неприхотливы, не требуют особого ухода. Примерно раз в год нужно будет очищать камеру отстойник от накопившегося осадка.

В локальных установках для биочистки используется комбинация способов очищения стоков, поэтому на выходе образуется технически чистая вода, не требующая доочистки. Такие станции являются энергозависимыми, то есть требуют подключения электропитания. Кроме того, они чаще выходят из строя, поэтому нужно быть готовым к ремонту.

Таким образом, комфортное проживание в доме требует обустройства и обслуживания внутренних систем отопления, водоснабжения и канализации. Эти работы могут быть проведены своими силами, без оплаты услуг сантехника.

Разновидности оборудования

Канализация

Обустроенная система канализации в загородном доме

На данное время практически все системы канализации и отопления, а также водопровода, предпочитают отделывать пластиком – и обходится дешевле, и сохраняется дольше. Что касается сточных труб, то их диаметр для помещения, как правило, составляет от 32 мм до 100 мм.

Разводка канализации со стороны подвала

Сечение полипропиленовых труб подбирается по назначению санитарного узла и его загруженности. Так, для общего слива и унитаза нужен диаметр 100 мм, а вот для стиральной машинки-автомата вполне достаточно 32 мм. Все остальные сантехнические точки оборудуются трубами 50 мм, даже моечную машину рекомендуется снабжать стоком такого диаметра, не менее, потому что есть опасность засора.

ППР трубы сточные. 200 мм и 400 мм

На улице, для городской канализации или совместных (с соседями) стоков используются трубы от 200 мм и больше – всё зависит от загруженности системы. Также такой диаметр используется в дренажных системах на частных усадьбах. Несмотря на то, что водопровод, отопление и канализация делается в основном из полипропилена, можно также столкнуться и с металлическими контурами, но из-за своей высокой стоимости (по сравнению с пластиком) сталь, медь и чугун используются всё реже и реже.

Водопровод

Отопление и водопровод выполнен медью

В помещении водопровод разводят медными (фото вверху), стальными, металлопластовыми и полипропиленовыми трубами. Если говорить о меди, то, пожалуй, единственным её существенным недостатком для таких конструкций является их высокая цена.

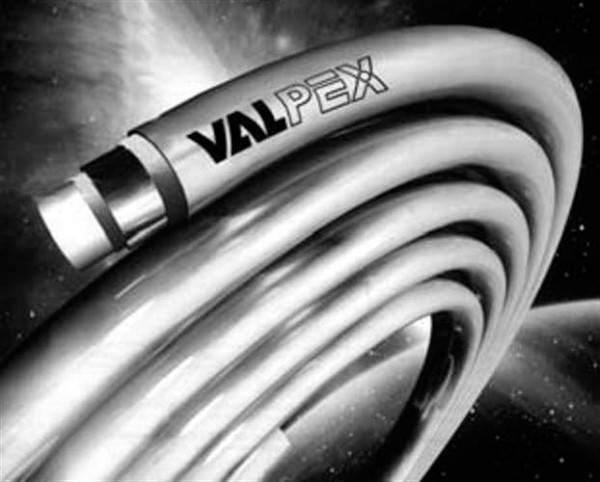

Металлопластиковая труба

Для улицы, а точнее, под землёй, так же используют полиэтиленовые трубы, которые отличаются небольшой ценой и почти неограниченным сроком эксплуатации. Также, в частном секторе, для прокладки под землёй, например, для подачи воды из дома в летнюю кухню, может быть использован металлопласт – инструкция этого не запрещает, хотя обходится проект несколько дороже.

Экопдаст PN20, армированный стекловолокном

Конечно, если вы делаете водопровод в частном доме своими руками, то, скорее всего, ваш выбор падёт на металлопласт либо полипропилен. Причина здесь очевидна – во-первых, сам процесс монтажа такими материалами менее трудоёмкий, во-вторых, это обойдётся дешевле стальных или медных труб, а в-третьих, у пластика более продолжительный эксплуатационный ресурс.

Экопласт PN25, армированный алюминиевой фольгой

Если говорить о полипропилене, то для водопровода используют два вида труб – PN10 и  PN20, хотя не будет каким-то нарушением, если вы используете PN25, просто обойдётся чуть дороже. Здесь следует внести некоторые уточнения, так как для холодной воды подойдёт любая маркировка, а вот для ГВС – только PN20 (до 80⁰C) либо PN25 (до 95⁰C).

Отопление

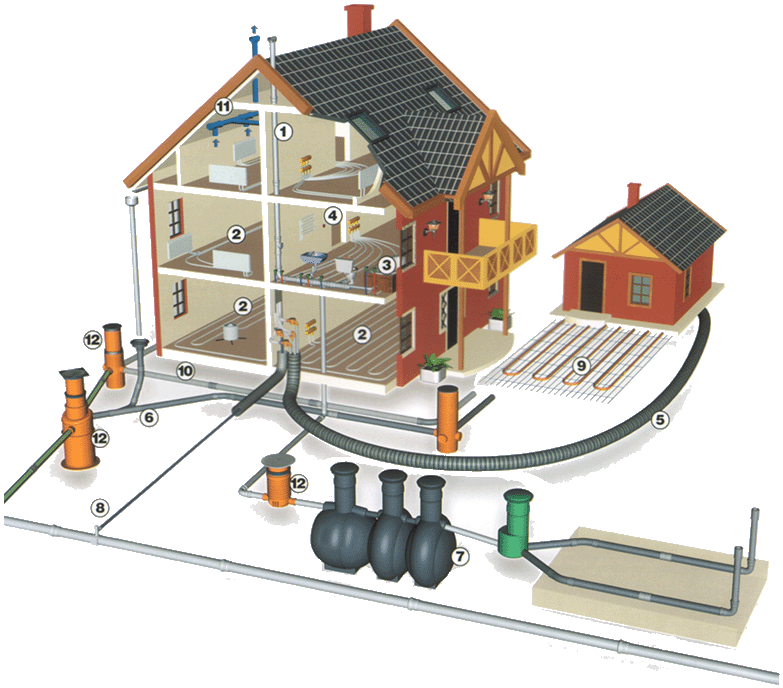

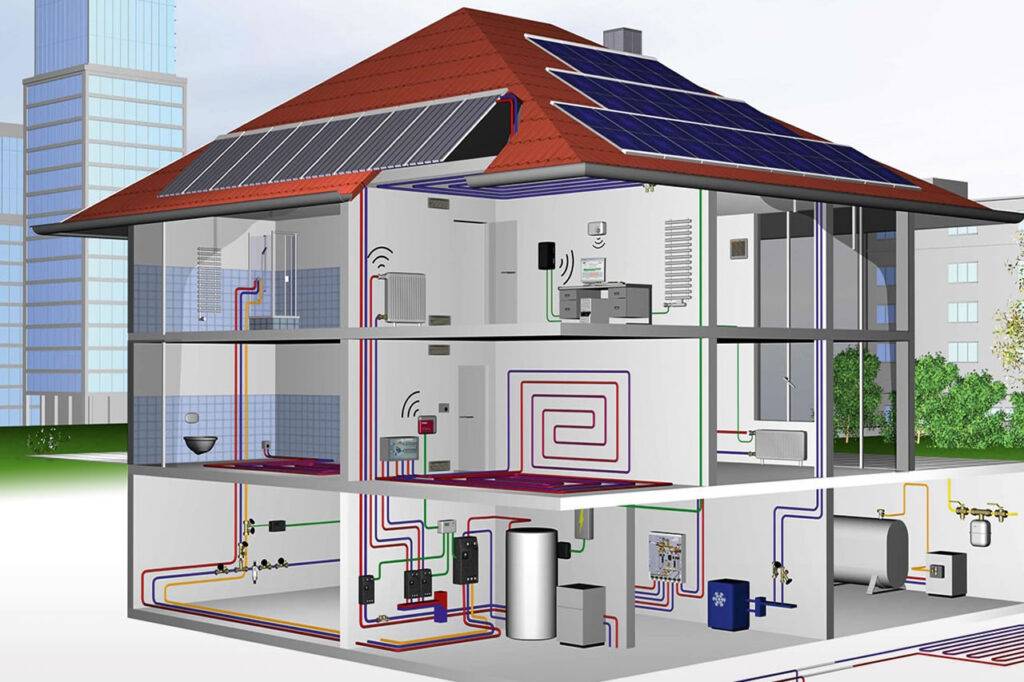

Монтаж водопровода канализации и отопления в загородном доме

Если говорить о водяных контурах, то водопровод, канализация и отопление тесно переплетаются друг с другом. Из систем отопления, в которых в качестве теплоносителя выступает вода, можно отметить два основных направления – батареи отопления и отопление теплыми полами. Для разводки батарей можно использовать либо металл, либо полипропилен PN25 (иногда металлопласт), а для напольного обогрева – полиэтилен или металлопласт.

Одноконтурный газовый котёл с бойлером косвенного нагрева

В качестве отопителей для загородных домов используют газовые, жидкотопливные, электрические и твердотопливные котлы разных модификаций. Безусловно, самым популярным видом топлива является газ, но он не доступен во всех районах РФ и поэтому иногда прибегают к другим видам топлива или, имея надежду на скорую газификацию, устанавливают универсальные агрегаты, типа газ-дизель или газ-дизель-дрова-электричество.

Монтаж инфракрасного плёночного отопления (ИПО)

В настоящее время появились новые способы обогрева зданий, например, электрический «тёплый пол» (половое отопление), где вместо водяной трубы монтируются маты с обогревающим кабелем, либо ИПО. Примечательно, что инфракрасную плёнку можно устанавливать не только на пол, но также на стены и потолок. К тому же плёнка хорошо гнётся, что позволяет укладывать её на фигурные плоскости, типа стен с выступами или нишами.

Канализация

Прокладку инженерных сетей и коммуникаций завершает построение систем канализации Этот этап важен, так как его грамотное исполнение позволяет создать приемлемые, комфортные санитарно-гигиенические условия обитания. Наружные инженерные системы канализации представляют собой автономный комплекс для очистки фекальных стоков. Или же просто прокладываются трубы и делается врезка в систему центральной канализации. Определение места врезки в центральную канализацию и проведение самой операции стоит проводить только опытным специалистам.

Канализационная система одного здания, целого комплекса или района может быть автономной или подключенной к центральной сети водоотведения

Под внутренней канализацией понимают систему вывода проложенных труб к месту, где находится наружный канализационный сток.

Беспроблемная работа канализации требует учета ряда условий при прокладке:

• уклона трубопровода;
• глубины залегания труб;
• типов труб и создания минимально необходимого для монтажа свободного пространства;
• объема сточных вод;
• проведения теплоизоляции;
• закладки канализационных колодцев.

Прокладка инженерных сетей и коммуникаций создает систему, обеспечивающих жизнедеятельность человеческого общества. Эффективность человеческого труда напрямую зависит от качества системы коммуникаций. Это относится не только к хозяйственным объектам, но и к среде обитания, жилью. Комфортные условия существования позволяют повысить производительность труда, качество жизни отдельных людей и социума в целом.

Бытовая канализация:

Внутренняя система канализации здания имеет один выпуск ∅150мм в смотровой колодец КК-1 наружной канализационной сети.

В местах пересечения канализационных стояков с плитой перекрытия заложить противопожарные муфты ∅110/60  и ∅50/60  ПМ-Огракс и заделать в маты URSA М-25 толщиной 40мм на всю высоту перекрытия.

Канализационные стояки прокладываются открыто в помещениях санузлов. Для обслуживания внутренних сетей канализации предусматриваются прочистки (в полу – прочистки в лючках), на стояках – ревизии.

Вентиляция канализационных сетей производится через вытяжные стояки, выведенные выше кровли на 0,5м.

Стояки канализации, проходящие по чердаку запроектированы в тепловой изоляции из матов из стеклянного штапельного волокна URSA М-25 по ТУ 5763-001-71451657-2004 толщиной 40 мм с покрывным слоем из фольги алюминиевой по ТУ 36-1177-77.

Сети канализации, проходящие под полом первого этажа, и вытяжные стояки в пределах чердака запроектированы из чугунных канализационных труб по ГОСТ 6942-98; отводные трубопроводы от санприборов и  стояки – из труб полипропиленовых по ТУ 4926-010-42943419-97. Выпуск канализации запроектирован из труб чугунных канализационных ∅150 по ГОСТ 6942- 98 на естественном основании.

Для ликвидации засоров на горизонтальных участках сети установлены прочистки: в начале участков, при угле поворота более 30 градусов, на прямых участках через 8 – 10 м в зависимости от диаметра 50 – 100 мм. Отверстия прочисток закрыты заглушками (пробками). Опуски крепят к стенам хомутами, под раструб. К полипропиленовым трубопроводам санитарные приборы присоединены с помощью резиновых манжет, колец.

Поделиться

4.33
Помощь сайтуСбербанк 4817760077401861 Тинькофф 2200700117468099 Юmoney 410011101320764 Спасибо за помощь!

Водоснабжение

Для обеспечения универсальной спортивной площадки холодным водоснабжением (система В1) служит внутриквартальная сеть хозяйственно-питьевого водопровода ∅315мм на территории ОЭЗ ТВТ. Гарантированный напор в сети согласно техусловиям составляет 18,0м.

В данной части проекта запроектирован участок водопроводной линии:

– ввод хозяйственно-питьевого водопровода (система В1) в административное здание открытой спортивной площадки Ø63х3,8мм с точкой врезки в существующем колодце КВ-7сущ;

– ввод водопровода В2 на технические нужны объекта (полив территории) ∅32 с точкой врезки в существующем колодце ПГ-4.

Для учета расхода воды проектом предусмотрены узлы учёта воды на линии ввода водопровода В1 (в кол. ВК-1 размером 2500х2000) и на линии ввода водопровода В2 ( в кол. ВК-2  ∅1500) с установкой необходимой запорной арматуры. В низшей точке водопроводной сети (кол. ВК-1) предусматривается выпуск для сброса воды при опорожнении трубопроводов в колодец (МК) с последующей откачкой воды.

Водопроводные сети запроектированы из напорного полиэтилена ПЭ100 SDR17,0 ∅63х3,8 по ГОСТ 18599-2001-питьевая (для системы В1) и ПЭ80 SDR17,0 ∅32х2 ГОСТ 18599-2001-техническая (для системы В2).  Ввод водопровода запроектирован из напорного полиэтилена “Изопрофлекс-Арктик” в теплоизоляции из пенополиуритана вспененного.

Наружное пожаротушение принято по таблице 6 СНиП 2.04.02-84* и составляет -10,0 л/с, осуществляется от существующих пожарных гидрантов в колодцах ПГ-3 и ПГ-4 на кольцевой водопроводной сети В2 . Пожарные гидранты расположены из условия обслуживания ими зданий из двух точек, находящихся в радиусе 200м с учетом прокладки рукавных линий по твердому покрытию.

Газоснабжение

Газовые сети обеспечивают подачу топлива потребителям под определенным давлением и в необходимых объемах. Большая часть населения использует природный газ для приготовления пищи и отопления жилья, подогрева воды. Прокладка системы газоснабжения включает установку:

• абонентских ответвлений. Они подсоединяются к газораспределительной сети и призваны обеспечить подачу газа к зданиям;
• внутридомовых газопроводов. По ним обеспечивается транспортировка газа внутри здания и подведение его к отдельным бытовым газовым приборам.

При укладке газопровода нельзя допускать нарушений сохранности поверхности труб и соединений, изоляционных покрытий. При завершении установки, реконструкции, капитального ремонта системы газоснабжения обязательно проводится испытание на герметичность сети воздухом. При этом испытание газопровода, сложенного из полиэтиленовых труб, должно проводиться не ранее, чем через сутки после того, как будет сварен последний стык.

Природный газ взрывоопасен. Малейшее несоблюдение технологии монтажа и требований эксплуатации системы газоснабжения грозит гибельными последствиями.
