Печь из кирпича с закрытым типом каменки, дополненная баком для горячей воды
Такая модель является оптимальным вариантом для большой частной бани. Она рассчитана на поочередное проведение банных процедур нескольких семей.
Кирпичная печь с закрытой каменкой и боковым размещением бака для воды: 1 — водогрейный бак; 2 — печь; 3 — дымовая труба; 4 — камни; 5 — крышка каменки; 6 — отверстие для подачи воды; 7 — металлический свод; 8— экран; 9— колосниковая решетка; 10— дверца топки; 11 — дверца поддувала.
Количество необходимых камней для печи подсчитывается по следующей формуле: на 1 куб. м парной потребуется около 30 кг булыжников. Получается, для помещения объемом 10 куб. м понадобится не меньше 300 кг камней. Этот подсчет только для печи из кирпича с периодическим циклом работы. Если же принцип действия устройства основан на постоянном поддержании процесса горения, то масса камней уменьшается почти в 2 раза. Это объясняется тем, что процесс горения дров поддерживает тепло камней.
Рассмотрим вариант надежного и теплоемкого сооружения – кирпичной печи с каменкой закрытого типа. Для изготовления корпуса устройства берется кусок металлической трубы, полученный путем разрезания вдоль. Параметры изделия следующие: диаметр равен 40 см, длина – 60 см. Печная конструкция дополнена резервуаром для получения горячей воды, размещенным в боковой части сооружения.
Листы из стали толщиной не менее 5 мм навариваются на трубу. Они выполняют опорную функцию при закладывании куска округлого изделия внутрь печной кладки. Для обеспечения герметичности корпуса к торцу трубы с обеих сторон привариваются листы из металла. К месту примыкания дымохода к печному корпусу прикрепляется металлический экран. Он будет предотвращать выход горячего воздуха через дымовую трубу.
С боковой стороны в печь с закрытой каменкой монтируется резервуар для горячей воды. Его параметры – 50х37х35 см, вместимость – 45 л. Для изготовления бака можно использовать сталь толщиной от 5 до 10 мм, при этом сторону, соприкасающуюся с топкой, необходимо выполнить из десятимиллиметрового стального листа.
Внутри печи для русской бани с закрытой каменкой сбоку монтируется труба для дымохода, снабженная круглой заслонкой. Одним концом изделие устанавливается на металлический бак, в кирпичной же кладке оно фиксируется с помощью проволочных хомутов.
Вверху печной конструкции располагается каменка для бани, в которой размещаются камни весом до 200 кг. В верхней части устройства предусматривается наличие крышки из оцинкованной жести. Ее можно приоткрывать, выпуская влажный воздух. Сбоку печи делается проем 20х25 см, куда плескается вода на камни для образования пара.
Предложенная модель печного оборудования универсальна: она может функционировать в режиме как непрерывной топки, так и периодического действия. Когда печь с закрытой каменкой работает в условиях постоянной закладки дров, то масса камней уменьшается вдвое.
Виды
Они подразделяются по нескольким характеристикам:
- По конфигурации самих конструкций, они могут быть круглыми для установки на трубу дымохода. Прямоугольными или овальными, повторяющими конфигурацию самой печки, при установке сетки сверху или закрывая полностью всю поверхность камнями,
- По материалам исполнения. Вам может понравиться сетка, изготовленная из витых прутков, всевозможных фигур сделанных кузнецом из которых собрана красивая емкость для камня. Простую сетку можно изготовить из стальных прутков и полос листового металла, или из трубы большого сечения с вырезанными в ней полостями для красоты и выхода пара,
- Каменки можно сделать закрытого типа. В таких устройствах камень укладывается в закрытую емкость, в которой сделана дверка для укладки и обслуживание камней. Такая сетка позволяет дольше сохранять в парной прогретый влажный воздух, но температуру не получится поднять свыше 1000. Расход дров для такой конструкции больше чем у конкурентов,
- Сетки открытого вида меньше аккумулируют тепло, но легко могут нагреть атмосферу парной свыше 1000 и расход дров у таких печей меньше. Такая конструкция выполняется с наружной укладкой камня снаружи в определенной последовательности, с ее помощью можно устанавливать сетку, как на трубу дымохода, так и на корпус печи.
Дымоход
Печь-каменка отличается от ее аналогов тем, что для аккумуляции тепла используются натуральные природные камни. Первый сегмент трубы проходит именно через такой отсек с камнями. Также дымоход может проходить внутри емкости с водой для ее нагрева. Во всем остальном особых отличий сооружения дымохода нет. Собирать его можно из сэндвич-труб или из керамических блоков. Изготовленный дымоход в обязательном порядке утепляется.
Что касается нижней части дымохода, то она изготавливается из стали, вплоть до потолка. Необходимо установить шибер при прохождении трубы потолка.
Если применяется сэндвич-труба, то она имеет две стенки, между которым находится теплоизолирующий материал. Их можно устанавливать на участке от потолка и до грибка на кровле. Для утепления кирпичного дымохода используются базальтовые маты. Ими обматывается труба. Для фиксации матов применяется проволока. На дымоходе обязательно устанавливается зонтик или грибок. Это защитит дымоходную трубу от попадания в нее осадкой.
С другими тонкостями обустройства дымоходной трубы, вы сможете ознакомиться из видео:
Для чего нужна?

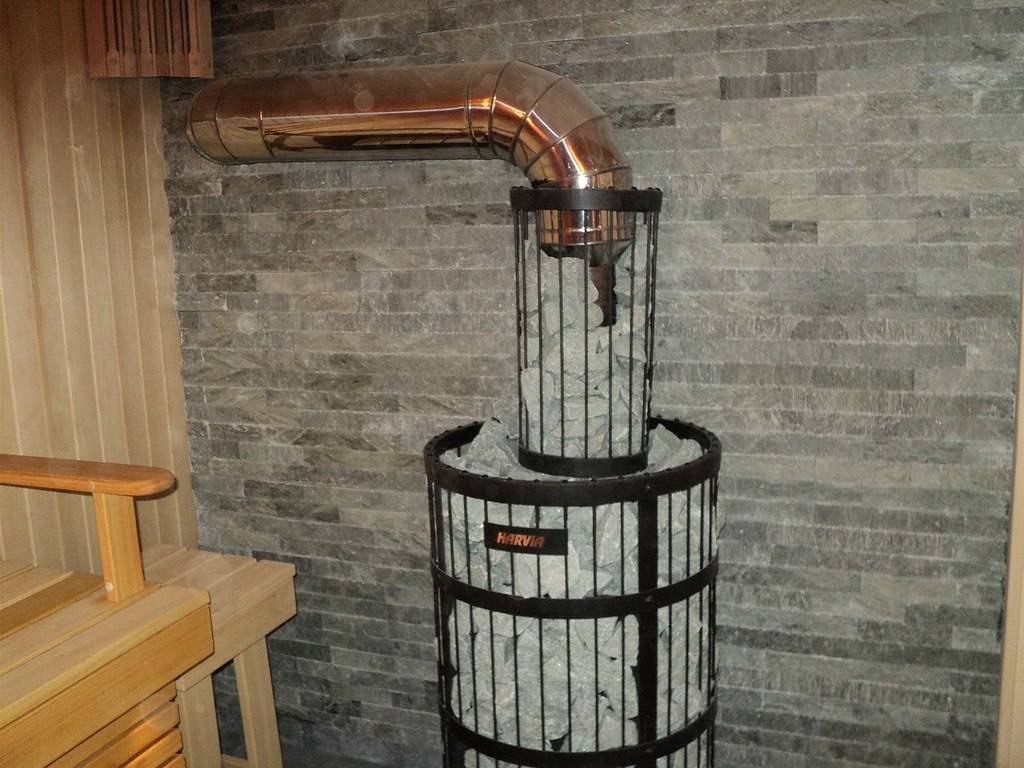

Наверняка вы замечали, что в сауне или на выставочных моделях печей в магазине на дымоходе устанавливают специальную дополнительную сетку, и ее заполняют камнями.

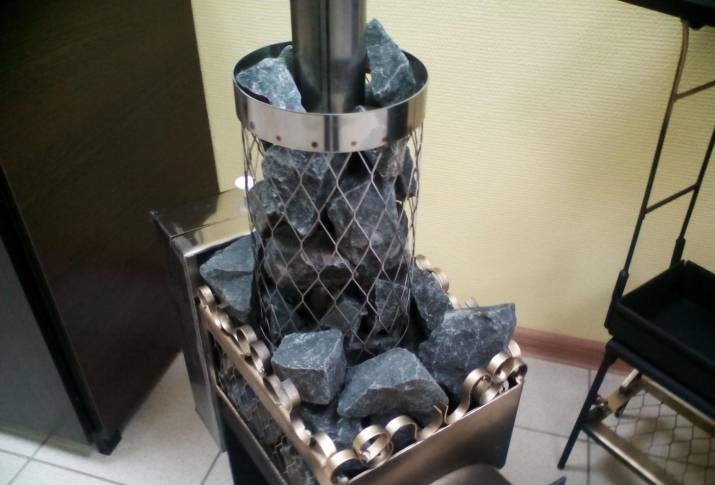

Данное приспособление называется экономайзер – специальная сетка с камнями, которая огибает дымоход и несет в себе дополнительные важные функции.
В чем заключается основная функция этого незатейливого агрегата, давайте разбираться. Пока топится баня, вся поверхность печи нагревается и распространяет тепло. Чем дольше топится печь, тем больше тепла, а это означает и то, что поверхность печи раскаляется. Сама труба, то есть дымоход, также раскаляется, и если вы когда-либо сами топили баню, то могли заметить, что через полтора часа интенсивной топки труба дымохода становится красной от жара. Особенно это актуально для зимы, когда баню приходиться топить дольше.
Функция экономайзера – минимизировать жар, исходящий от дымохода. Воздух в небольшом помещении прогревается, а влажность резко понижается. Если температура нагрева свыше 60 градусов, то это опасно для человека, который никогда до этого не ходил в баню, он может получить тепловой удар. Поэтому все чаще стали использовать экономайзеры, ведь камни вокруг печи забирают часть тепла, перераспределяя его.
Вторая и главная функция заключается в том, что камни попросту не дают трубе перегреться, значит, из строя дымоход выйдет гораздо позже.
Камни помогут сохранять тепло чуть дольше, даже если их спрыскивать водой для высвобождения дополнительно тепла, а это означает, что топить баню придется не так долго.
Сетка из облицовки
Не обязательно строить корзину из сеточного полотна, зачастую для изготовления контейнера используют любой, имеющийся под рукой материал. Главное, чтобы металл обладал стойкостью к раскаленному водяному пару и при этом был достаточно пластичным.
Например, идеальным материалом для изготовления контейнера на трубу можно считать металлическую сетку от радиатора или ограждение из перфорированного листа нержавейки. На печку мощностью 5-7 кВт потребуется небольшой лист перфорированной стали размером 60х100 см.
При желании перфорацию можно выполнить и самостоятельно, например, с помощью дрели сверлами разного диаметра. В этом случае сетка для камней смотрится более эффектно, чем сваренная из проволоки.
Заготовку плавно изгибают на деревянной оправке, таким образом, чтобы противоположные края листа ложились внахлест по линии шва.
Соединить стык можно углекислотной сваркой или заклепками, но перед этим потребуется выровнять и подрезать кромки шва. Внутри сетки для камня устанавливают монтажные хомуты, а донную часть закрывают перегородкой из цельного листа
Особенно важно заделывать нижнюю часть в том случае, если каменка предназначена для установки на печи из чугуна
Что ещё учесть при наполнении каменки
Чтобы получить максимальную пользу и удовольствие от банных процедур, одного знания правил укладки камней недостаточно. Желательно ещё разбираться в их влиянии на здоровье, уметь определять необходимый объем загрузки, вовремя производить чистку и замену.
Сколько нужно камня
Покупая готовую заводскую печь, ориентируются на заявленные производителем характеристики и подбирают оборудование необходимой мощности. Как правило, объем каменки в таких печах достаточный для прогрева и поддержания температуры в парной, под размеры которой и подбирается печка.
При установке самодельной кирпичной или металлической каменки необходимое количество камней рассчитывают, исходя из объёма помещения. Считается, что на каждый кубометр их должно приходиться около 40-50 кг.
Видео описание
В этом коротком видео рассказано, как определить вес каменной закладки:
Можно ли использовать разные породы
Никаких возражений против смешивания в одной каменке камней разного происхождения нет и быть не может. Напротив, такой подход облегчает укладку.
- Позволяет оптимизировать расходы, используя для нижних слоёв недорогие материалы.
- Укладывать вниз самые прочные и термостойкие породы.
- Создавать эстетически привлекательную композицию из камней разного цвета.

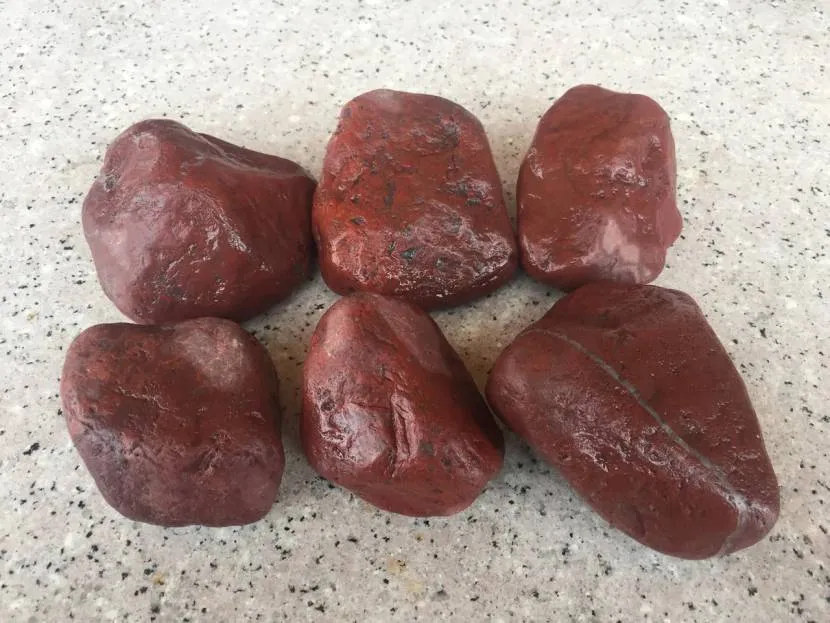

Для украшения можно выложить верхний слой яшмой или змеевикомИсточник prom.st
Какую форму выбрать
Много вопросов связано не только с тем, как закладывать камни в печь для бани, но и с выбором их формы и способа обработки. Они бывают шлифованными, галтованными и колотыми.
- Шлифованный или отполированный речной водой камень обладает слишком гладкой поверхностью, плохо удерживающей на себе воду.
- Колотые камни больше других подвержены разрушению из-за имеющихся трещин и тонких краёв.

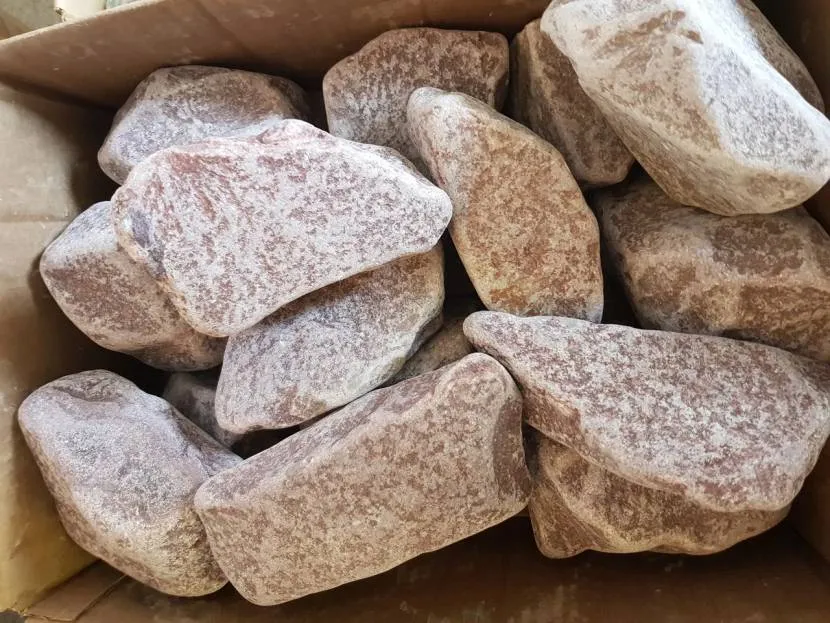

- Галтованные и обвалованные элементы – самые подходящие, так как при обработке тонкие края срезаются, а экземпляры с трещинами выбраковываются.
Обработанные камни не имеют острых ломких краёвИсточник prom.st
Кроме того, камни с неправильными неровными гранями имеют большую поверхность нагрева, их проще уложить с образованием воздушных зазоров между ними. А шероховатая поверхность лучше удерживает воду.
Как подготовить камни к укладке
Если вы установили новую печь, перед закладкой камней её нужно хорошо протопить, полностью заполнив бак водой. Огонь в топке поддерживают не менее 2,5-3 часов, до тех пор, пока не исчезнет запах от выгорающей краски и других материалов, использованных при изготовлении печки.
Перед тем как укладывать камни в каменку для бани, их необходимо отмыть от пыли и грязи. Эта процедура необходима любым камешкам – как купленным в магазине, так и собранным самостоятельно. Можно воспользоваться щёткой или губкой для мытья посуды с жёстким абразивным слоем.
Видео описание
Как мыть камни, смотрите в видеоролике:
Параллельно с мытьём их можно протестировать на наличие невидимых глазу трещин: если они есть, то от опущенного в воду камня с дефектом пойдут воздушные пузырьки. Такой экземпляр лучше отбраковать – он быстро расколется под действием высокой температуры, особенно если поддавать пар холодной водой.
Как часто требуется замена камней
Долговечность и термостойкость каждой породы зависит от её исходных характеристик и от режима эксплуатации бани. Самым большим сроком службы отличается базальт – он выдерживает до тысячи циклов нагревания и остывания. Есть породы, у которых этот показатель в несколько раз меньше.
Нельзя точно сказать, в какой момент камень станет «мёртвым» и потеряет способность удерживать тепло. Это становится понятно, когда возникают изменения в работе парилки: она дольше греется и быстрее остывает. В этом случае следует провести переборку камней и их полную или частичную замену.
Но лучше не ждать до последнего, а регулярно производить ревизию каменки, выгружать камни, очищать их от налёта и нагара, удалять расколотые и пористые экземпляры – толку от них уже мало.
Видео описание
Что происходит с камнями за несколько лет эксплуатации, и как эти изменения влияют на микроклимат в парной, рассказывается в следующем видео:
Изготовление
Чтобы сделать печь для бани из кирпича своими руками, нужно подготовить инструменты, расходные материалы, место под строительство, составить проект, сделать основание, построить конструкцию.
Материал и инструмент
Прежде чем начинать сборку печи нужно подготовить:
- требуемое количество кирпичей;
- мастерок, кельму;
- строительный уровень;
- емкость для замешивания раствора;
- затирку для швов;
- трубы для сборки дымохода;
- асбест, рубероид;
- дрель с насадкой миксер;
- дверцы для топочной камеры, зольника;
- металлическую проволоку для стяжки рядов.
Дополнительно могут понадобиться ручные инструменты — молоток, монтировка, набор ключей, отвертки.
Подготовка
После подготовки расходных материалов, инструментов можно приступать к разработке проекта, приготовлению раствора для кладки кирпича.
Проектирование
Независимо от способа кладки проект кирпичной печи должен иметь несколько основных элементов:
- бак с водой;
- дымоотвод с его отдельными элементами;
- топочную камеру;
- зольный ящик;
- дверцы (не менее двух).
Дополнительно на схеме можно указать расположение каменки, колосника.
Приготовление раствора для кладки
Чтобы сложить кирпичную печь, нельзя использовать классический цементный раствор. Он не выдерживает высоких температур, начинает крошиться при постоянных изменениях температурного режима. Для приготовления раствора понадобятся:
- песок, просеянный через сито;
- шамотная глина.
Компоненты смешиваются в отдельной емкости, заливаются небольшим количеством воды. Жидкость не должна иметь неприятного запаха.
Возведение фундамента
Процесс сборки фундамента:
- Сначала нужно нанести разметку под будущее основание. Для этого по его углам вбиваются деревянные колышки, между ними натягиваются нити.
- Глубина котлована — 60 см. Нижний слой толщиной 15 см нужно расширить на 10 см в стороны.
- Пространство высотой 15 см засыпать песком. Поверх песчаника засыпать слой щебня (10 см). Утрамбовать щебенку.
- Постелить слой гидроизоляции поверх щебня. Для этого лучше использовать рубероид.
- Сколотить опалубку из досок. Поместить ее внутрь котлована.
- Замешать цементный раствор.
- Связать армирующий каркас из отдельных прутов арматуры. Поместить его внутрь опалубки.
- Опалубка по размерам должна быть меньше котлована с каждой стороны на 5 см.
- Бетон нужно залить в опалубку так, чтобы до начала уровня кладки осталось 15 см.
Через неделю можно убирать опалубку. Освободившееся пространство заполняют гравием.
Кладка «тела» конструкции
Кладка печи:
Изготовить основание для печного оборудование, которое состоит из двух рядов шамотного кирпича. Поверхность стен вокруг печи закрыть листами асбеста. Поверх них закрепить листы металла, которые будут отражать тепловую энергию. Стенки печной конструкции нужно выкладывать согласно порядовке. Швы на соседних рядах не должны совпадать. После кладки каждого ряда его нужно проверять строительным уровнем. Одновременно с изготовлением внешних стенок, нужно выполнять кладку топочной камеры. Для этого используется шамотный кирпич
Важно оставлять свободное пространство для дверцы зольного отверстия. Поверх него нужно закрепить колосник, оставить пространство для дверцы топки. При кладке нужно проверять вертикальность стенок, толщину швов
При кладке нужно проверять вертикальность стенок, толщину швов.
Монтаж бака для нагрева воды
Расположение бака с водой выбирается зависимо от габаритов печного оборудования. Он должен находиться в таком месте, чтобы принимать больше тепла. Для расчета объема бака нужно учитывать, что на одного взрослого требуется примерно 25 литров воды.
Кладка дымохода
Для кирпичной печи рекомендуется собрать дымоход из того же материала. Внутри каркаса из кирпича устанавливается асбестовая труба. Пространство между кирпичными стенками, трубой заполняется негорючим материалом для повышения герметичности.
Зачем нужен портал для печки в баню
Он выполняет сразу несколько функций:
- Практическая – закрывает места, в которых стены стыкуются с утеплителем топливного канала, препятствуя сквознякам и разрушению кладки.
- Эстетическая – при должной отделке является стильным дизайнерским элементом, визуально украшает выносную топку и интерьер комнаты в целом.
- Защитная – поглощает излишний жар, не давая воздуху в помещении перегреваться, а также предотвращает случайные прикосновения к раскаленным металлическим поверхностям топки.
Получается, что от его наличия зависит как безопасность, так и продолжительность беспроблемного функционирования парной, и даже общий внешний вид помещения.
Способ укладки камней
Сетка для печи каменки должна заполняться в определенной последовательности. Подготовив камни, их потребуется рассортировать по размеру. Аккуратно укладываем в нижний ряд крупные камни и постепенно заполняем сетку, уменьшая с каждый рядом размер камней. Такая укладка обеспечит равномерный нагрев камня, независимо от удаленности рядов от разогретых стенок печи.
Пример укладки камней
Теперь остается зажечь первую закладку дров в печи и открыть все двери, окна и шиберную заслонку. Камни при пробном запуске выгорая выделяют большое количество дыма, поэтому необходимо обеспечив достаточную вентиляцию, не находится самим в парной. После прожарки камней, можно протопив баню, отправляться в парную и наслаждаться ароматным паром, выплеснув на раскаленные камни в сетке несколько ковшиков с отваром луговых трав.
Как выбрать сетку для камней на печь
Выбор конкретной модели сетки для камней в бане зависит от размеров трубы и парилки. Для небольшой бани при мощности печи 5-7 кВт можно использовать самые легкие самодельные сетки. Если для бани куплена полноценная металлическая печь в 12-15 кВт, то, возможно, более рациональным будет использовать не сетчатую, а решетчатую конструкцию.
Эффективность сетчатых обечаек
Несомненным преимуществом сетки является ее малый вес и универсальность крепления. Большинство моделей сетки для камней на дымоход имеют хомутовое крепление, что позволяет устанавливать насадку на трубу диаметром от 100 до 150 мм.
Важно! Сетчатая обечайка получается достаточно мягкой и не создает дополнительных изгибающих напряжений, способных изогнуть трубу дымохода. У таких конструкций наименьший коэффициент экранирования каменистой засыпки, то есть все тепло, излучаемое камнями, легко передается в воздух помещения бани. Вылитый кипяток полностью превращается в пар и уходит в воздух, не встречая сопротивления со стороны металлической проволоки
Серьезным недостатком является то, что для изготовления используется проволока или готовая сетка из нержавеющей жаростойкой стали марки AISI430. Из-за высокого содержания хрома и кремния такой металл сложно гнуть, сваривать, резать ножовкой
Вылитый кипяток полностью превращается в пар и уходит в воздух, не встречая сопротивления со стороны металлической проволоки. Серьезным недостатком является то, что для изготовления используется проволока или готовая сетка из нержавеющей жаростойкой стали марки AISI430. Из-за высокого содержания хрома и кремния такой металл сложно гнуть, сваривать, резать ножовкой
У таких конструкций наименьший коэффициент экранирования каменистой засыпки, то есть все тепло, излучаемое камнями, легко передается в воздух помещения бани. Вылитый кипяток полностью превращается в пар и уходит в воздух, не встречая сопротивления со стороны металлической проволоки. Серьезным недостатком является то, что для изготовления используется проволока или готовая сетка из нержавеющей жаростойкой стали марки AISI430. Из-за высокого содержания хрома и кремния такой металл сложно гнуть, сваривать, резать ножовкой.

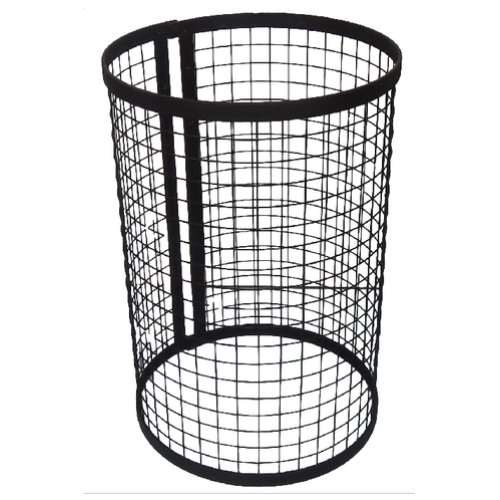

Сетка может быть до метра в высоту
Одна из наиболее популярных моделей сетки для печки в баню изготавливается из тонкой миллиметровой проволоки, в результате сама обечайка получается мягкой и эластичной, поэтому корпус приходится усиливать дополнительными кольцами. В нижней части устанавливается металлический конус. Это позволяет сделать сетку более жесткой, не дать камням выдавить стены, и одновременно защищает фланец печи от протекания не испарившегося кипятка.

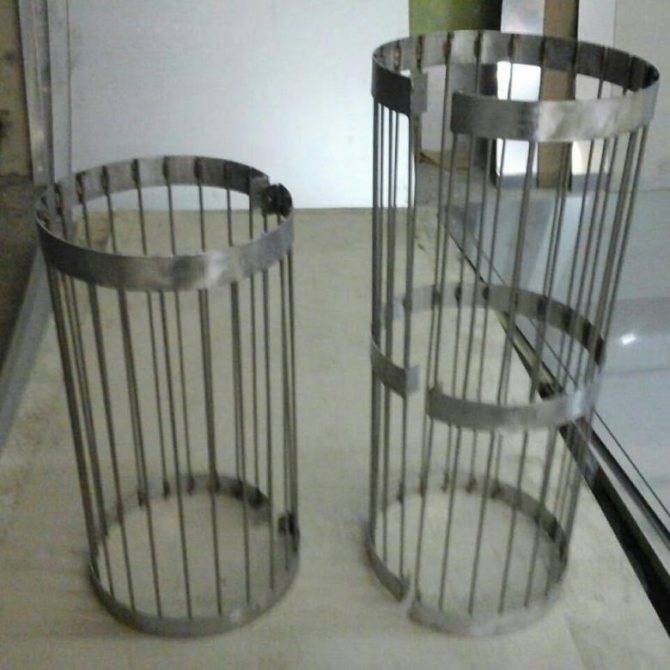

Решетчатые конструкции
Решетка для камней на трубу обладает значительно большей прочностью, поэтому высота конструкции может достигать метра и более. Такая корзина изготавливается в виде вертикальных арматурных стержней, необязательно даже из легированного или жаростойкого металла, обвязанных в нижней и верхней части решетки стальными кольцами.
Такая решетка потребует укрепить дымоход бани
Используется на самых мощных печах для больших помещений бани. В эффективности теплоотдачи они практически не уступают сетчатой схеме, но при этом требуют особого внимания при установке на трубу. Так как при нагреве возникают значительные тепловые деформации, в результате труба дымохода может быть продавлена каменистой засыпкой.

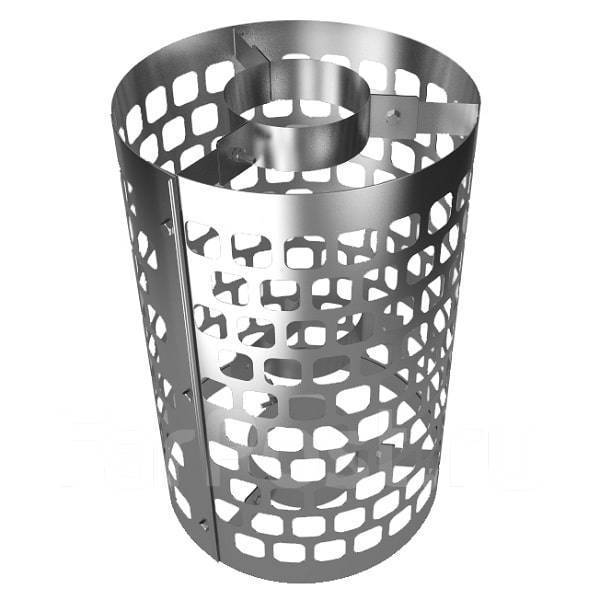

Корзины на трубу из листового материала
Наиболее симпатичный и простой в изготовлении вариант решетки на трубу. Получается достаточно прочная и надежная решетка. К положительным качествам можно отнести изящный декоративный вид из хромированного металла.
К недостаткам обычно относят высокий коэффициент экранирования поверхности
Это значит, что вылитый сверху на камни ковш кипятка может привести к появлению очень мощной струи пара в самом неожиданном месте. Горячий пар, бьющий через отверстие в непредсказуемом направлении, может стать причиной получения ожогов.
Нюансы установки
Сетка с камнями весит немало, смещение конструкции может серьезно повредить трубу дымохода. Поэтому ее требуется надежно закрепить.
В горизонтальных ребрах нижнего квадрата конструкции нужно просверлить по два отверстия под саморезы. В верхнем листе банной печи потребуется проделать ответные отверстия меньшего, чем у самореза, диаметра. Сетка устанавливается на печку и крепится к ней саморезами. Далее в нее опускается первая секция трубы дымохода, присоединяется к выходному патрубку. После монтажа всех секций дымохода можно приступать к загрузке камней.
Не стоит просто наваливать камни горкой. Существуют определенные правила их раскладки. Сначала необходимо рассортировать камни по размеру. Вниз кладутся самые крупные камни, плоской стронной к печке. Следующий ряд заполняют менее крупными, выкладывая их ровной стороной к дымоходу. Так, постепенно уменьшая размер, докладывают камни до верха сетки. После первой протопки возможна некоторая усадка камней. В этом случае сверху можно доложить оставшиеся.
Сетка для каменки позволяет разместить камни так, чтобы они быстро прогревались и эффективно отдавали тепло. С помощью такой конструкции будет получаться горячий, мягкий, и ароматный пар. В магазинах предлагают большое количество разнообразных моделей, но самую простую домашний мастер вполне может сделать своими руками.
Изготовление своими руками
Для того, сделать сетку для банной печи самостоятельно, необходимо владеть навыками сварных и слесарных работ на начальном уровне. Расстраиваемая конструкция предназначена для крепления на дымоходной трубе печки. Высота изделия- 80 см, сторона квадрата основания- 30 см. Объем камней в такой сетке недостаточен для полноценного обеспечения парилки теплом и паром, она используется как дополнительное место для камней.

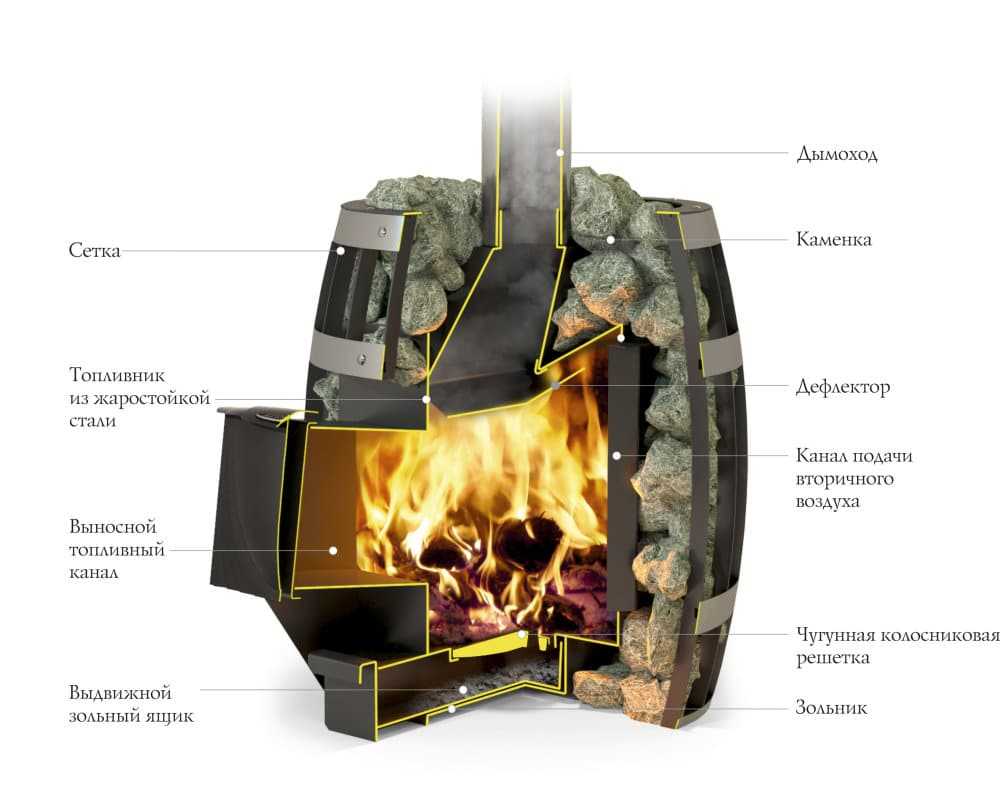

Конструкция печи в разрезе
Инструменты и материалы
В ходе изготовления понадобятся инструменты и оборудование:
- сварочный инвертор,
- угловая шлифмашина с диском для зачистки и для отрезания металла,
- наждачная бумага,
- электроды,
- ручной слесарный инструмент.
Из материалов понадобится:
- Уголок 40*40 длиной 80 см- 4 шт., длиной 28 см- 8 шт.,
- Пруток или арматура 12-14 мм длиной 79см- 12 шт., длиной 28 см- 4 шт.,
- Жаростойкая эмаль, растворитель, кисть, ветошь.
Для сварки потребуется негорючая одежда, маска сварщика, прочная обувь и спилковые краги. Для зачистки и покраски- респиратор и защитные перчатки.
Расчеты
Большая горка камней, лежащая в каменке- вовсе не лучший вариант для прогрева и создания хорошего пара. Чем дальше расположен камень от стенки топки или дымохода, тем меньше он прогревается. Пар от него получится холодный, слишком сырой и тяжелый. После одной- двух поддач камень верхнего слоя остывает и вместо пара создает лишь сырость. Для того, чтобы как следует прогреть такую каменку, придется долго топить печь, при этом повышается и время ожидания пара, и расход дров.

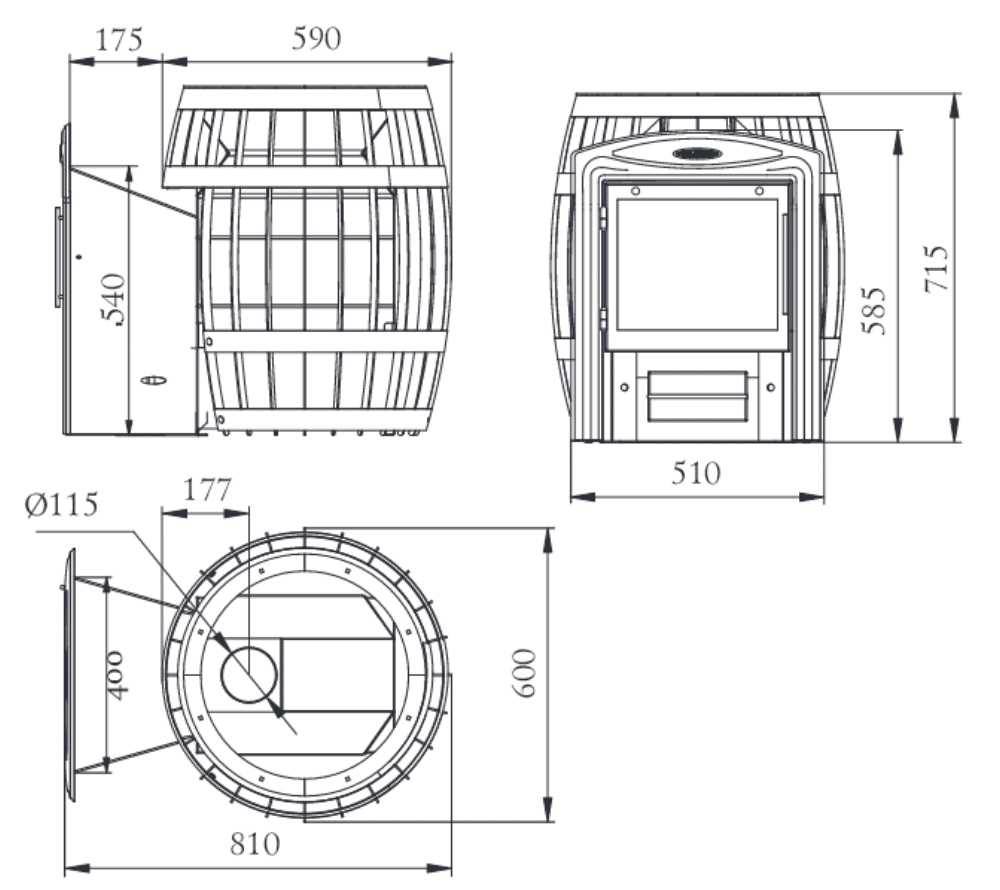

Примерные размеры печи
Наилучшая теплопередача осуществляется в слое 10-15 см от источника нагрева. Такие камни хорошо прогреваются и запасают большое количество тепла. Они способны отдавать его несколько раз- т.е. можно поддавать столько, сколько хочется. Точный термодинамический расчет весьма сложен и требует инженерных знаний и навыков. Специалисты обычно применяют эмпирическое правило приблизительной оценки: на каждый квадратный метр площади парной потребуется объем сетки в 0,1 м3.
Инструкция по изготовлению
Качество конечного изделия будет напрямую зависеть от того, насколько тщательно будут проведены подготовительные работы. К ним относятся следующие операции:
- Раскрой заготовок. Из прутка и уголка нарезать заготовки в соответствии с заданными размерами.
- Зачистка от ржавчины и механических загрязнений зоны сварки.
- Обезжиривание зоны сварки.
Лучше будет зачистить все заготовки на подготовительном этапе — это позволит сэкономить время при подготовке к покраске.
Далее начинается сборка сетки:
- сварить короткие уголки в два квадрата, верхний собирается полками внутрь, а нижний — наружу,
- к углам нижнего квадрата прихватить вертикальные стойки (углом внутрь), их необходимо ориентировать строго вертикально, проверяя по угольнику, к верхним концам вертикальных стоек прихватить (в нескольких точках) верхний квадрат,
- разметить места крепления прутков по 4 с каждой стороны квадрата, прихватить прутки с внутренней стороны уголков,
- на половине высоты связать вертикальные стойки и прутки короткими заготовками, они будут играть роль ребер жесткости,
- убедиться в соответствии всех размеров и углов конструкции проектным значениям, проварить полностью все швы,
- зачистить шлак и окалину.
Для мест, к которым трудно подобраться угловой шлифмашиной, следует использовать напильники и наждачную бумагу.
После полной зачистки поверхностей изделия его необходимо обезжирить. Для этого подойдет уайт-спирит, бензин или другой органический растворитель. Теперь можно нанести слой жаростойкого грунта, а после его высыхания- слой ил два жаростойкой эмали.
Важно: Если дымоход уже установлен на печь и нет возможности его разобрать, сборку придется проводить прямо вокруг трубы дымохода. Заготовки в этом случае потребуется полностью зачистить до начала установки- потом к внутренней стороне будет не подобраться
Трубу на время работы нужно защитить от брызг расплавленного металла
Заготовки в этом случае потребуется полностью зачистить до начала установки- потом к внутренней стороне будет не подобраться. Трубу на время работы нужно защитить от брызг расплавленного металла.
Разновидности
Каждая сетка подбирается индивидуально, учитывая предпочтения потребителя, а также форму и размерный ряд самой печки.
По форме сетка может быть округлой, квадратной, конусообразной, ромбовидной или овальной. Сетка может быть изготовлена в виде решетки или корзины.
Длина сетки также рассчитывается исходя из размеров дымохода. Экономайзер может быть в длину всей дымоходной трубы, а может – вполовину или даже четверть.
Сетка может иметь какой-то определенный дизайн или может быть выполнена в стиле минимализма. Часто производители изготавливают сетку из толстых или тонких прутьев, которые расположены в форме ромба или квадрата.
Изготовление своими руками
Чаще всего вопрос об изготовлении каменки своими руками встает из-за того, что она слишком дорогая. Заводские изделия стоят в несколько раз дороже, чем дымоходная труба. К тому же дымоходные трубы в каждой бане разные, поэтому чем подбирать нужную сетку-каменку в магазине, лучше всего сделать ее самому. Для изготовления сетки для камней необходимы следующие материалы:
- один лист нержавеющей стали, подойдут также его остатки, которые могли остаться после изготовления некоторых приспособлений в парной;
- сетка из нержавеющей проволоки, заметьте, что ячейки не должны быть большими, чтобы камни могли находиться внутри ее и не выпадать;
- несколько полосок из стали, чтобы придать изделию жесткость и красивый вид;
- затяжные алюминиевые заклепки, чтобы закрепить полоски стали к сетке.
Не стоит забывать, что для изготовления любых изделий для бани нельзя использовать оцинкованный материал и железо. При высокой температуре цинк способен выделять ядовитые вещества.
Для закрепления изделия на дымоходе необходимо сделать ушки, которые легко стянуть болтами. С их помощью сетку можно надеть на трубу после монтажа печки.
Стоит учесть, что лучше всего закрывать сеткой с камнями всю часть трубы. Это позволит уменьшить вредное излучение от всех открытых раскаленных частей трубы. Таким образом, в бане микроклимат станет мягче, и парилка будет оставаться теплой длительное время. К тому же срок службы печи только продлится.
Процесс работы легок, и с ней может справиться даже тот человек, у которого нет ни малейшего опыта.
Емкость для воды
Непосредственно перед строительством печки важно определиться с объемом емкости бака, в котором будет подогреваться вода. Объем бака будет зависеть от интенсивности посещения парной
Так, расчет делается исходя из одного литра горячей воды на человека. Лучше всего использовать емкость открытую. Хотя при этом будут испарения, но зато имеется ряд положительных сторон:
- Удобство при заполнении емкости.
- Возможность по необходимости произвести обслуживание или ремонт внутренней части, например, устранить накипь, чистить и просушивать.
- На зимний период полностью удалять воду, защищая бак от замерзания в нем воды.
Что дает сетка для камней на банную печь
Конструктивно приспособление выглядит достаточно просто и незатейливо. Обычно сетка для камней на печь представляет собой сваренный из металла проволочный или арматурный каркас цилиндрической формы, одетый на дымовую трубу и заполненный каменистой насыпкой подходящего размера.
Установка сетки для камней на трубу в баню позволяет решить одновременно несколько проблем:
- Снизить интенсивность нагрева верхних слоев в парильном отделении бани. Все, кому приходилось париться с печкой, у которой дымоход оставался без чехла и без сетки для камней, знают, насколько обжигающим может быть раскаленный металл трубы;
- Перераспределить нагрев в бане. В классическом варианте решетка для камней в баню устанавливается на металлический корпус печи, что не всегда оправдано. Нижние слои воздуха в парилке остаются холодными, 40-45оС, тогда как притолок разогревается до 80оС;
- При правильном обустройстве сетка на трубу для камней отлично выполняет функции каменки, зачастую пара получается больше, чем в случае, когда засыпка укладывается на стены топки.
Единственным недостатком является высокое расположение сетчатой коробки на дымоходе. Для высоких людей проблем, как правило, не возникает, для остальных нужно проявлять максимум аккуратности, чтобы не обжечься раскаленным паром.
К сведению! Сетка на дымоходе в этом случае не защищает металл трубы от окисления или прогорания, поэтому нельзя заменять нержавеющую жаростойкую сталь более дешевой углеродистой, конструкционной.
Сетка каменка на трубе при регулярном ошпаривании засыпки кипятком снижает температуру стенок дымохода, поэтому металл прогорает меньше, чем в случае, когда сталь одета в термоизоляцию.
