Септик из еврокубов своими руками: Пошаговая Инструкция

Септик из еврокубов. Пошаговая инструкция

Установка септика состоит из нескольких этапов:

• Соединения емкостей.
• Присоединения патрубков для канализации и вентиляции.
• Установки конструкции в траншею.
• Соединения с канализационной трубой, отходящей от внутренней системы.
• Устройства дренажного поля.
• Проверки системы.
• Утепления и засыпки котлована.

Подготовка

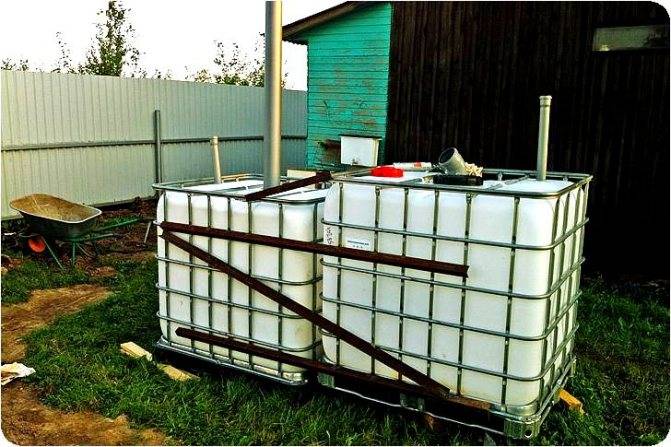

Перед тем, как устанавливать еврокубы в траншею, их следует скрепить арматурными прутками и воспользоваться сваркой. Такая работа необходима для того, чтобы в дальнейшем изделия не перемещались относительно друг друга. Нужно учитывать, чтобы вторая емкость была размещена на уровень ниже, чем первая, поэтому под нее нужно временно поместить кирпичи или брусья.

Затем сверлятся отверстия под патрубки. В первой емкости необходимо просверлить отверстие под трубу 110 мм в боковой части емкости.

Для того чтобы точно просверлить, можно выполнить надрез в виде буквы П. Четвертый край загибается во внутреннюю часть емкости. В это отверстие будет вставляться канализационная труба, которая идет от жилого дома в траншее.

В верхней части первой емкости сверлится отверстие под вентиляционную трубу. В него вставляется патрубок 50 мм. Длина его должна быть такова, чтобы после засыпки котлована она возвышалась над землей.

На противоположной стенке от входного отверстия первого куба делается выходное отверстие из патрубка 50 мм.

Затем делается входное отверстие во втором еврокубе на том же уровне, на котором расположен выход стоков из первой емкости. В отверстие второго куба вставляется тройник. В этот тройник вставляется патрубок и соединяется с выходным отверстием первой емкости. В третий выход тройника присоединяется вентиляционная труба, которая должна после засыпки располагаться над землей.

Выходное отверстие второго куба делается на 200 мм ниже, чем его входное отверстие. К этому выходу будет присоединяться труба, которая идет на дренажное поле.

Готовую конструкцию со всеми установленными патрубками следует поставить на бетонную подушку котлована. К входному отверстию первой емкости нужно прикрепить канализационную трубу, которая идет от дома.

Монтаж

Канализацию от внутренней системы здания следует вести в неглубокой траншее, в которую предварительно засыпается песок и щебень. Чтобы утеплить трубы, можно воспользоваться засыпкой траншеи керамзитом.

К выходному отверстию второго еврокуба присоединяется труба, которая идет на дренажное поле. Для того чтобы правильно сделать дренажное поле, нужно воспользоваться инструкцией:

• Во время копки траншеи от места размещения второго бака сделать минимум 3 канавы глубиной 0,5 м.
• На дно канав засыпать слой песка и щебня.
• Присоединить трубу к выходному отверстию второй емкости.
• С другого конца этой трубы установить крестовину.
• К крестовине присоединить 3 трубы, которые следует уложить в подготовленные канавы.
• В этих трубах предусмотреть вентиляцию. Для ее устройства воспользоваться тройниками (с двух сторон присоединяется трубы, по которым идут очищенные стоки, а с третьей вверх идет патрубок на вентиляцию).
• Трубы засыпать щебнем, а затем – песком и землей.

После устройства дренажного поля, можно заняться утеплением емкостей. Для этого еврокубы со всех сторон обкладывают листами пенопласта. После этой процедуры система заполняется водой и проверяется на отсутствие протечек. Если все швы были тщательно обработаны герметиком, то течи не должно быть. После этого выполняется замешивание бетонной смеси. Бетон заливается до уровня крышки первой емкости. Затем куб сверху накрывается листами пенопласта и засыпается землей.

Для ознакомления с процессом установки септика из еврокубов можно посмотреть это видео

Порядок монтажа канализации из еврокубов

Готовятся 2 еврокуба с пластиковыми поддонами. Объем каждого из них должен быть по 800 литров.

Сливы из еврокубов герметично закупориваются.

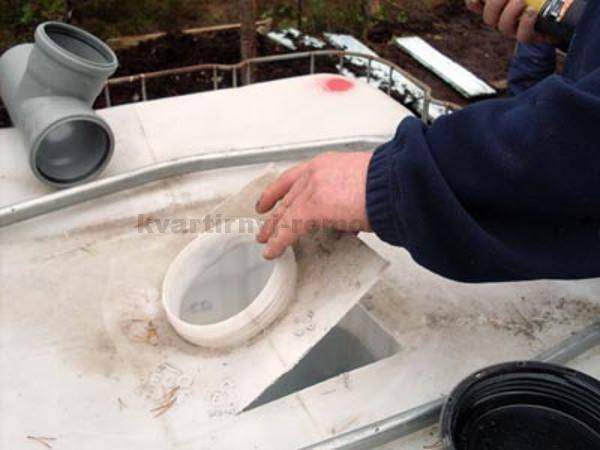

Замеряют, можно ли вставить тройник в горловину. Если не выходит, горловину придется расширить. Используют болгарку.

Потом отгибают край и повторно делают замер.

Берут короткую трубу, если короткой нет, можно укоротить до нужных размеров любую другую.

Далее обрабатывают край трубы, там не должно быть заусенцев, шероховатостей.

Обратите внимание: Септик «Танк» — справится или нет?

Сравнивают трубу и тройник, смотрят, состыкуются ли они.

Канализационная труба, идущая из дома, имеет диаметр 110 см, таких же размеров делается отверстие в емкости, куда будут попадать сточные воды.

В еврокуб вставляют подготовленную короткую трубу.

Над местом расположения тройника делают сверху прорезь, предназначенную для дальнейшего монтажа трубы для вентиляции. В эту прорезь вставляют короткий фрагмент канализационной трубы.

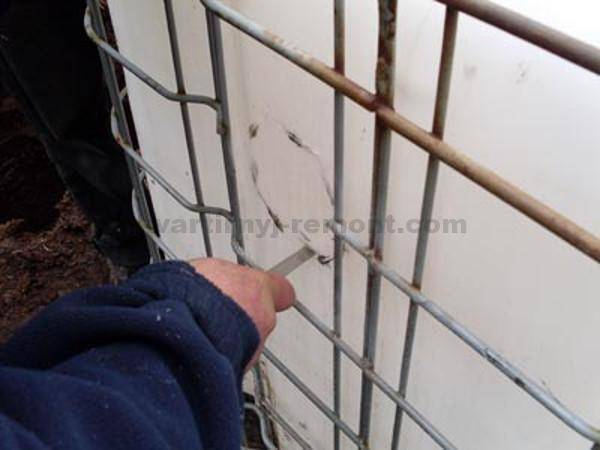

В еврокубе делают прорезь круглой формы для монтажа переливной трубы. Она должна располагаться ниже, чем входящая.

Края отверстий обрабатываются.

Второй куб смещается на 20 см ниже первого, чтобы использовать объем емкостей с наибольшей выгодой.

К соединительным трубам необходимо установить тройники, чтобы была возможность обустроить вентиляционный выпуск, а также прочищать зону соединения по мере загрязнения, тогда корка в просвете не образуется.

Все места соединения труб и емкости обрабатываются герметиком.

Так должен выглядеть готовый стык.

Устанавливают вентиляционно-прочистную трубу с заглушкой.

Прочно соединяются стальные детали каркасов с помощью сварочного оборудования. Дополнительно монтируется арматура. Она нужна для усиления прочности и жесткости.

Проводится укрепление стенок септика с помощью заклепок.

Швы герметизируются силиконом.

На место шва накладывается слой гидроизоляции.

Септик практически готов, только надо сразу заполнить его водой. Это предохранит конструкцию от деформации.

Когда септик опущен в яму, можно дополнительно укрепить его бетонным раствором. Это будет прекрасной защитой от деформации. Роль опалубки сыграет металлический каркас самого септика.

Септик утепляется пенополистеролом.

Выполняется накат из древесины. Вместо этого можно использовать профлист или бетонирование.

Поскольку септик, сделанный своими руками из еврокубов, не сможет полностью очистить воду. Надо дополнить систему дренажным полем. В этом случае можно получить хорошую очистку вод.

Конструкция и принцип работы септика из еврокубов

Септик из еврокубов это единая герметичная система, которая состоит из одной и более емкостей. Канализация соединяется с первой емкостью, и стоки попадают в резервуар, где происходит их грубая очистка.

Принцип работы септика из еврокубов

Нечистоты отстаиваются и разделяются на несколько фракций с разным удельным весом, а именно, на осадок, газы и осветленную воду, которая находится в средних слоях. Также, очищению воды способствуют микроорганизмы, которые питаются органическими отходами. Для поддержания их в необходимом количестве в емкость добавляют специальные смеси бактерий для септиков и выгребных ям. По переливной трубе вода из первой емкости переходит во вторую, где также происходит ее отстаивание и брожение.

Осветленные во второй емкости стоки очищены от примесей примерно на 60%. Далее вода уходит в дренажную систему, где проходит почвенную доочистку. В результате брожения в первой и во второй камерах выделяется некоторое количество метана, углекислого газа и сероводорода, они удаляются через вентиляционную трубу. Откачка жидкости выполняется ассенизаторской машиной через трубу для прочистки.

Основной элемент очистного сооружения – еврокуб

Еврокуб представляет собой пластиковый контейнер из полиэтилена высокой плотности, толщина его стенки варьируется в пределах 1,5-2 мм. В верхней части куба находится заливная горловина диаметром 150 мм, на ней установлена полиэтиленовая крышка, дополнительно она может быть снабжена вентиляционным клапаном. В нижней части емкости расположен сливной кран.

Принцип работы септика из еврокубов

1. Колбы еврокубков

 9. Флюгарка

2. Переливная труба

 10. Подводящий трубопровод 100 мм

3. Удлиняющий патрубок

 11. Отводящий трубопровод 100 мм

4. Впускной тройник

 12. Бетонное основание

5. Выпускной тройник

 13. Бетонная заливка

6. Утепленная деревянная крышка

 14. Слой теплоизоляции

7. Крышка люка

 15. Бетонное колодезное кольцо

8. Вентиляционная труба

 16. Арматурная сетка

Каждый еврокуб заключен в металлическую обрешетку и установлен на деревянный, стальной или пластиковый поддон. Как многие другие пластиковые контейнеры еврокубы имеют свои типоразмеры, поэтому вопрос: какой купить, возникает редко. Стандартной считается емкость объемом 1000 литров, ее длина – 1,2 м, ширина – 1 м, высота 1,16 м, масса около 50 кг. Еврокуб является уже практически готовым резервуаром и требует лишь минимальных монтажных работ, именно поэтому канализация с септиком из полиэтиленовых баков становится все более популярной.

Что такое еврокуб

Это ёмкость с прямоугольными гранями из белого, синего или чёрного пластика. В каждом предусмотрены отверстия, которые используются в системе для забора и слива жидкостей. Еврокуб под септик закапывают в землю, где он подвергается давлению, но пластик с армированием не теряет герметичности при продолжительной эксплуатации. Его прочность усилена жесткими рёбрами и металлическим каркасом, что повышает надёжность изделий.

Стенки куба способны выдерживать нагрузку и не деформироваться, даже если подавать нечистоты под давлением. Материал куба не взаимодействует с агрессивными веществами и не меняет свойств от перепадов температуры и влажности. В корпусе не появляются трещины при механических воздействиях. Можно не волноваться, что вредные стоки попадут в окружающую среду.

Основные части еврокуба:

• 1) Пластиковые стенки.
• 2) Заливная труба с крышкой, её диаметр 150 мм.
• 3) Вентиляционный клапан, он рядом с заливной горловиной.
• 4) Сливной кран, расположенный в нижней части.
• 5) Металлическая обрешётка, в которую заключена пластиковая ёмкость (колба).
• 6) Поддон из металла или дерева.

Параметры стандартных еврокубов:

Нюансы изготовления еврокуба

Можно изготовить своими руками септик из 2-3 еврокубов, соединенных поочередно.

Еврокубы должны располагаться на разных уровнях, т.е. каждый будет ниже, чем предыдущий, тогда стоки будут вытекать из одного еврокуба в другой.

В течение процесса очистки будет происходить их расщепление анаэробными бактериями.

Чтобы септик сделанный из еврокубов своими руками мог существовать долгое время без откачки, необходимо в течение процесса установки засыпать биологически активные вещества, после взаимодействия с которыми, очищенная жидкость впитывается в грунт.

Ил можно убирать один раз в несколько лет, оставив для этого соответствующее отверстие в еврокубе.

Преимущества септика из еврокуба

• Устойчив к достаточно большим нагрузкам;
• Высокая герметичность;
• Легкость монтажа труб в еврокубы;
• Противостоит воздействию химических средств;
• Демократичная стоимость;
• Не требует специального ухода;
• Небольшой вес;
• При точности самостоятельной сборки получается отличный септик.

Минусы использования еврокуба под септики:

• Необходимость хорошего крепления еврокуба в земле, либо бетонирования, так как по причине небольшого веса, грунтовые воды могут вытолкнуть его из-под земли на поверхность;
• Возможная деформация поверхности еврокуба, как при сильных морозах, так и при слишком высоких нагрузках.

Монтаж еврокуба своими руками

Самостоятельный монтаж септика из еврокубов на даче  включает в себя несколько этапов:

1. Необходимо рассчитать объем резервуара. Так как достаточное очищение происходит за 3 суток, то объем резервуара должен включать тройной суточный объем потребления воды. Например, если в доме живут 4 человека, которые за сутки используют по 150 л каждый, то 600 л необходимо умножить на 3 и получаем в итоге 1800 л. Таким образом, нужно купить 3 емкости для септика из 3 еврокубов с объемом примерно 1,8 м3 каждая. Следует брать септик объемом чуть больше рассчитанного, если у вас часто бывают гости.
2. Земляные работы. В первую очередь нужно заняться подготовкой траншей под трубы для септика и ямы. Копайте яму на 30 см шире самого еврокуба. При расчете глубины учитывайте размеры бетонного основания, утеплителя и точку нулевых температур. Необходимо помнить о том, что трубы проходят с уклоном в 3 см на каждый метр, а также пролегают ниже точки нулевых температур. Дно ямы заливают бетоном и устанавливают петли для крепления еврокуба. Перед тем, как залить бетон, на дно ямы обычно укладывают подушку из песка под трубы септика.
3. Сбор конструкции. Первые 2 еврокуба соединяются между собой и с канализационной трубой, между 2 и 3 еврокубом размещают переливной отвод. Последний непосредственно соединяют с фильтрующим полем.

Для того, чтобы осуществить монтаж септика, необходимо иметь еврокубы, несколько труб с сечением 150 мм (их количество варьируется и зависит от числа вентиляций, переходов между емкостями), а также 6 переходников.

В начале требуется сделать в горловинах еврокуба прорези под тройники. Через 20 см от верха вниз выполнить проходы для выводящей трубы, которая должна соединяться с тройником внутри камеры.

Далее на противоположной стороне еврокуба требуется вырезать пропуск через 40 см от верха. Не забудьте сделать прорезь для проветривания в крышке, а также устанавливайте каждую камеру строго на 20 см ниже.

При самостоятельном монтаже септика необходимо качественно загерметизировать места соединения трубы с еврокубом.

1. Обработка котлована. Чтобы защитить еврокуб от деформации, используют смесь из цемента и песка 5:1 соответственно. Этой смесью покрывается верх конструкции несколько раз, необходимо спрессовать каждый слой.

В целях предотвращения деформации стенок еврокуба от давления грунта при  установке, наполните его водой. Также потребуется пеноизол для того, чтобы покрыть верхнюю поверхность септика.

Как продлить срок службы септику из еврокубов

Септик не требует специального обслуживания, но некоторые моменты стоит учесть, чтобы продлить срок его полезного использования:

1. Раз в пару лет требуется удалять осадок из емкости;
2. Периодически добавлять биодобавки.

Септик из еврокубов, изготовленный собственными руками, является экономичным и превосходным вариантом для его использования в любой климатической зоне.

Особые случаи ↑

Септик своими руками без откачки

Сооружение септика из еврокубов без откачки отличается от регулярно очищаемой канализационной системы методом переработки отходов.

Для этого вам потребуется компрессор и возможность его подключения к электрической сети. При таком методе переработка сточных вод осуществляется аэробным методом,

Благодаря этому их потом можно использовать для полива, а осадка на дне почти не остается.

При высоком уровне грунтовых вод

При высоком уровне грунтовых вод сооружения септика из еврокубов имеет свои особенности. Во-первых, их более тщательно закрепляют на дне котлована, поскольку они могут всплыть и нарушить герметичность соединения.

Для доочистки стоков обустраивают надпочвенную площадку фильтрации за счет увеличения слоя фильтра.

Откачивание лишней воды производится при помощи насоса с поплавковым включателем, который устанавливается в дополнительном фильтрующем колодце или блоке.

Фото: устройство септика при высоком уровне грунтовых вод

Поверхностный септик

В том случае, когда дополнительный дренаж не эфективен, сооружают поверхностный септик из еврокубов, который отличается тем, что емкости не заглубляются, а устанавливаются на бетонную стяжку на поверхности участка.

Фото: поверхностный септик из еврокубов

При этом пластиковые контейнеры располагаются со смещением по высоте относительно друг друга. Для придания прочности и утепления кубы обшиваются каркасом из досок, затем листами пенопласта и кровельным железом. Собирают конструкции вытяжных и дренажных труб.

Важно! Сооружая септик из еврокубов, следует учитывать все нюансы его эксплуатации и условия использования, а также осуществлять своевременное обслуживание. В этом случае эта система автономной канализации не только многократно окупит расходы на строительство, но и будет обеспечивать комфортный отдых на даче длительное время

В этом случае эта система автономной канализации не только многократно окупит расходы на строительство, но и будет обеспечивать комфортный отдых на даче длительное время.

Конструкция септика

В септике процесс разложения и переработки стоков делится на две основные стадии. На первой стоки попадают в накопительную емкость и отстаиваются. Тяжелые фракции оседают на дно, легкие поднимаются вверх, а в середине остается вода с растворенными включениями. Первичная переработка включает в себя также воздействие на стоки аэробных и анаэробных микроорганизмов, способных разложить органические соединения на простые составляющие.

На второй стадии вода со среднего уровня первой емкости попадает во второй резервуар, остатки включений оседают на дно в виде ила, а вода, уже экологически безопасная стекает через дренажную трубу на поле аэрации, впитывается в грунт.

Конструктивно для каждой стадии достаточно выделить по одному еврокубу. Следует только правильно выбрать место установки, прочно закрепить их на своем месте и подключить.

Схема конструкции септика

Подробнее о конструкции септика. Еврокубы устанавливаются на бетонное основание, причем так, чтобы вторая емкость оказалась ниже первой примерно на 20-30 см. Так не будет теряться полезный объем.

К первому септику подсоединяется канализационная труба, ведущая от дома. Она входит в емкость на 25-30 см ниже верхней грани в любой удобной точке по периметру.

Внутри куба входной патрубок должен оканчиваться тройником, у которого отводы ориентированы вертикально. В условиях нормального наполнения септика стоками на поверхности жидкости всегда имеются легкие фракции, образующие корку. Тройник с патрубком нужен для нормального распределения поступления новых стоков без перемешивания верхнего слоя. Новые порции стекают в одной точке.

Между емкостями оптимальное расстояние до 50-60 см перемычка устанавливается под уклоном в сторону второго еврокуба примерно в 2-3 градуса. Нижний край выходного отверстия должен находиться ниже края входного тройника на 15-30 см. Внутри куба выходной патрубок начинается с тройника с вертикальной ориентацией отводов. Нижний отвод дополнительно удлиняется на 15-20 см. Так забор жидкости происходит ниже поверхностной корки, но выше уровня осадка.

Во втором баке ввод организуется без тройников со свободным выходом и заходом внутрь примерно на 20 см.

Работа септика из еврокубов

Жидкость отработанного вида проходит через слив в трубы канализации, которые подключены к входящему патрубку емкости. Через этот элемент на дно первой емкости попадают стоки различной степени загрязнения. Благодаря гравитационным явлениям, стоки способны отстаиваться, и разделяться на газы, твердые элементы, и жиры. Самая первая жидкость осветленного вида располагается в центральной части, между слоем на дне, и верхней частью. По переходящему патрубку, который соединяет две емкости, жидкость переходит во второй бак для дополнительного очищения. Во время такой процедуры жиры, и твердые элементы остаются в первой емкости. В следующей емкости жидкость проходит очистку при помощи биобактерий, которые периодически добавляются в бак, для этого используют биосептики. С помощью микроорганизмов происходит дополнительное очищение воды, а затем она переходит в дренаж, канаву или емкость для накопления. После такого процесса очищенная жидкость считается готовой к вторичному употреблению. Это и есть принцип работы септического устройтсва.

Этапы изготовления септика своими руками

На первом этапе необходимо провести расчеты. Конструкция на даче должен вмещать объем стоков за 3 дня. На втором этапе проводят земляные работы. Чтобы монтировать еврокубы, требуется вырыть котлован. Для этого потребуется знать точные замеры емкостей.

Особенности рытья котлована:

1. На дно необходимо уложить песчаную подушку. Ее толщина составляет 30 см. Сверху она заливается бетоном с толщиной прослойки 20 см.
2. Между стеной емкости и котлованом предусматривается расстояние в 30 см.
3. Уровень заглубления для отсеков выбирается разный. При этом стоки из одной камеры в другую должны перемещаться самотеком.

На третьем этапе сооружают камеры. Еврокуб является готовой емкостью для стоков. Для создания септика достаточно внести минимальные изменения. Первая камера должна соединяться с канализацией и вторым отсеком. Вторая емкостью соединяется с третьей, а третья должна обеспечивать выход на фильтрационные поля.

Подготовка еврокубов к установке:

1. Горловину вырезают так, чтобы можно было монтировать тройник.
2. Сделав отступление в 20 см от верхней крышки, делают отверстия для соединения трубы со следующей камерой. Внутри труба соединяется с тройником.
3. На противоположной стенке, отступив от верхнего края 40 см, также выполняют отверстие. Для одной емкости это выводящая труба, которая проводится ко второй.
4. На самой крышке делают вентиляционное отверстие.

Сама установка начинается с монтажа первой емкости и ее подключения к канализации. Дальше подводится второй отсек. Он должен находиться на 20 см ниже первой камеры. Для соединения двух емкостей используется переливная труба. Третья камера устанавливается ниже предыдущей на 20 см. Для септика можно взять только 2 камеры.

Перед изготовлением септика из еврукубов стоит предварительно посмотреть обучающее видео

На четвертом этапе засыпают котлован. Камеры требуется зафиксировать. Именно поэтому для засыпки используют смесь из цемента и песка. В сухом виде компоненты перемешиваются и засыпаются. Процедуру проводят поэтапно, тщательно утрамбовывая каждый слой. Одновременно нужно заливать воду, чтобы камеры не деформировались. Верхняя часть утепляется.

Засыпка и устройство кессона

После установки всех емкостей готовят смесь из пяти частей песка и одной части цемента, ею засыпают промежутки между стенками резервуаров и котлована. Делают это в несколько этапов. Сначала засыпают и утрамбовывают нижний слой в 1/4 высоты, заполнив септик водой на треть. В дальнейшем проводят засыпку до половины, а потом на 2/3 высоты.

При монтаже на малой глубине разумно перед засыпкой обложить септик плитами пенополистирола. Когда засыпка покроет вводную трубу, плиты ППС режут и укладывают горизонтально, затем продолжают засыпать септик до уровня верхней стенки емкостей.

Кессон представляет собой техническую камеру, предназначенную для размещения в ней оборудования. Стенки кессона выкладывают в полкирпича, чтобы они выступали на 10–15 см над уровнем грунта, дно заливают после врезки проходных гильз в верхнюю стенку камеры. При заливке стяжки горловину септика ограждают кольцевой опалубкой, например, из пластика. Кессон может быть общим или индивидуальным для каждой камеры. В последнем случае в перегородках закладывают проходные гильзы для труб и шлангов.

Что такое еврокубы, их преимущества и недостатки

Для транспортировки различных жидкостей технического назначения используют специальную пластиковую тару. Дополнительно в целях безопасности она помещается в металлический каркас. Объем такой тары достигает одного кубического метра.

Однако после того как пластиковая тара выполнит свое изначальное предназначение, ее не подвергают утилизации, а находят вторичное применение. Большинство дачников активно используют такие пластиковые емкости для обустройства септиков.

Емкости из пластика идеально подходят для реализации технических задач по созданию индивидуальной «канализации». Среди явных преимуществ выделяются:

• легкий вес изделия, благодаря которому процесс сооружения и последующий монтаж выполняются в ручном режиме без необходимости привлечения спецтехники;
• доступная стоимость;
• можно приобретать как новые изделия, так и те, которые уже были в использовании (б/у еврокубы имеют еще более привлекательную цену);
• пластик, из которого выполнены еврокубы, обладает повышенной устойчивостью к воздействию агрессивной среды;
• наличие металлического каркаса, выполненного из оцинкованной стали, способствует снижению давления грунта на основную конструкцию;
• высокий уровень герметичности;
• продолжительный эксплуатационный срок;
• простота обслуживания и использования.

Наряду с преимуществами, еврокубы имеют и некоторые недостатки, которые важно учитывать при сооружении альтернативной канализации. Пластиковая конструкция по причине легкого веса может сдвигаться с того места, куда была установлена изначально. Это случается под воздействием грунтовых вод, которые находятся близко к поверхности

Это случается под воздействием грунтовых вод, которые находятся близко к поверхности

Пластиковая конструкция по причине легкого веса может сдвигаться с того места, куда была установлена изначально. Это случается под воздействием грунтовых вод, которые находятся близко к поверхности.

В результате подвижности грунта металлическая конструкция может не выдерживать возникающего давления, и вследствие этого емкость подвергается деформации.

Предупредить такие нежелательные последствия можно, если заранее на этапе сооружения индивидуальной канализации залить основание бетоном, а затем залить бетонным раствором пространство между стенками вырытого котлована и емкостью.
