Классификация перекрытий – сборные и монолитные перекрытия – Инструкция

Самостоятельный монтаж

Шаги, которые необходимо выполнить, чтобы самому установить перекрытия монолитные сборного типа:

1. В качестве опоры можно использовать раздвижные стойки, которые будут подпирать доски 20*25 см, перекрывающие пролет. Подпорки можно сделать и после укладки блоков.
2. Поверхность стен в горизонтальной плоскости очищают и друг от друга на расстоянии 62-65 см располагают продольные балки из железобетона. Для увеличения плотности и прочности кладут 1,5 см толщины раствор цемента М100.
3. Чтобы сделать монолитную плиту, по будущему периметру конструкции ставят опалубку из дерева.
4. После этого поперечными рядами начинают укладку блоков, стараясь делать между элементами минимальные зазоры.
5. В сборных перекрытиях между участками с монолитом и опалубкой размещают металлическую или пластиковую арматуру. При необходимости оставляют не менее 150 мм нахлеста для выполнения стыков прутьев.
6. Грязь и пыль, образовавшиеся на поверхности, убирают.
7. Бетон М250 с характеристиками прочности выше В15 мелкозернистой консистенции заливается в конструкцию, разравнивается.

3 дня понадобится, чтобы перекрытие затвердело. Поверхность нужно накрыть полиэтиленовой пленкой, она требует постоянного увлажнения. Деревянные подпорки после схватывания материала можно снять и удалить опалубку.

Что нужно учесть при монтаже СМП

Чтобы обеспечить равномерный слой бетона, его заливку лучше осуществлять с помощью насоса. При этом устанавливать опалубку можно постепенно, а работу разделить на части. Это облегчит усилия при ручном труде. Кроме того, нужно знать следующие особенности:

1. Вязальной проволокой закрепляют к тригонам уложенную сверху блоков в нахлест дорожную сетку.
2. Чтобы бетон не протекал в щели, блоки следует класть друг к другу плотнее.
3. Для каждой из балок угол установки вымерять не нужно. Достаточно по одному блоку установить с обеих сторон между парами. Это избавит от ненужных замеров.
4. На 3-5 дней, которые понадобятся для схватывания конструкции, опоры для монтажа балок можно арендовать.

Преимущества и недостатки

Монолитные железобетонные перекрытия – одни из самых надежных и универсальных. К их преимуществам относят:

1. Высокие несущие возможности.
2. Долгий срок эксплуатации. В первые 50 лет бетон только набирает прочности, такие панели могут прослужить нескольким поколениям людей.
3. Возможность заливки перекрытий любых размеров и форм. Единственное условие для больших помещений – требуется установка дополнительных опор.
4. Пожаробезопасность. Бетон не горит и не способствует горению.
5. Отсутствие швов и переходов.
6. Толщина меньше чем у готовых плит.

Недостатки монолитного перекрытия:

1. Сложность устройства. Необходимость использования специализированного оборудования, что значительно усложняет возможность самостоятельного обустройства.
2. Большой вес оказывает сильную нагрузку на стены и фундамент, что делает невозможным использование в некоторых постройках (деревянных домах).
3. Сезонность работ. При температуре ниже 5°С надо применять противоморозные добавки, что значительно удорожает процесс.
4. Непрерывность заливки. Не рекомендуется, чтобы встречался «старый» и «новый» бетон, это может привести к появлению трещин.

Часто на стройках пользуются готовыми железобетонными плитами. В этих перекрытиях есть свои преимущества:

Заводские железобетонные плиты распространенный строительный материал, используемый для перекрытии.

1. Сравнительная дешевизна.
2. Скорость монтажа.
3. Прочность и долговечность.
4. Простота монтажа. Уложить плиты можно автокраном при помощи нескольких стропальщиков.
5. Шумоизоляция. Пустоты в плитах снижают уровень шума.
6. Надежность. Плиты изготавливают в заводских условиях, что гарантирует качество.

Недостатки сборного железобетонного перекрытия:

1. Необходимость привлечения грузоподъемной техники.
2. Меньший уровень жесткости в сравнении с монолитным перекрытием.
3. Наличие пролетов между плитами, что требует дополнительной отделки.

Зачем нужен расчёт нагрузок и почему его должны делать специалисты

Если в проекте дома заложены сборные перекрытия, а владелец решает заливать монолит, ему придётся определить параметры плиты – толщину заливки, диаметр арматуры, количество рядов и размеры ячеек армирующего каркаса, необходимость возведения дополнительных опор и т.д. Разумеется, это необходимо делать и при строительстве зданий без проекта, например, гаража с подвалом.

О последствиях обрушения перекрытий можно не рассказывать, достаточно посмотреть на фотоИсточник dcdn.lt

Основные параметры для такого расчёта – это нагрузки на перекрытие, длина и ширина пролётов, марка бетона. Нагрузки вычисляются путём сложения всех сил, воздействующих на единицу площади. Это:

• вес самой плиты;
• вес стяжки и всех слоёв напольного и потолочного покрытий;
• нагрузки от опирающихся на плиту перегородок, элементов кровельной системы, межэтажных лестниц;
• вес печей, каминов и других массивных конструкций;
• вес инженерных коммуникаций;
• вес мебели, оборудования и людей.

Даже если вы сможете самостоятельно определить суммарную нагрузку, это не поможет вам понять, как залить плиту перекрытия своими руками, какой толщины её делать и как армировать. Потому что нужно учитывать сопротивление материалов изгибу, ударным нагрузкам и другие их характеристики. А также знать, какой запас прочности должна иметь плита. Это сложные расчёты, которые по плечу не каждому инженеру.

Пример расчёта монолитного перекрытияИсточник chertezhi.ru

Не секрет, что в частном малоэтажном домостроении часто обходятся без расчётов, заливая перекрытия с запасом по толщине. Вполне достаточной считается толщина 12-18 см при марке прочности бетона не менее В20. Все, что больше, требует обоснования расчётами, так как с увеличением массы плиты увеличивается нагрузка и на неё, и на стены с фундаментом.

1 Виды перекрытий

В зависимости от конструкции каркаса перекрытия монтируются деревянные и железобетонные. Последние в свою очередь делятся на:

• стандартные железобетонные плиты различных конструкций;
• монолитное перекрытие.

Преимущество готовых армированных плит в профессиональном изготовлении согласно требованиям СНиП: меньший вес за счет наличия сформированных при заливке полостей. По количеству и форме внутреннего строения плита бывает:

• многопустотной – с круглыми продольными отверстиями;
• ребристой – сложный профиль поверхности;
• пустотной – узкие, фигурные панели используются как вставки.

Уже готовые плиты перекрытия оправдывают свое применение при крупном строительстве, например при возведении высотных домов. Но они имеют свои недостатки при укладке:

• наличие стыков;
• использование грузоподъемной техники;
• подходят только под стандартные размеры помещений;
• невозможность создавать фигурные перекрытия, отверстия для вытяжек и др.

Монтаж перекрытий из плит обходится дорого. Надо оплачивать транспортировку спецавтомобилем, загрузку и монтаж подъемным краном. Чтобы дважды не вызывать спецтехнику, желательно с машины плиты сразу монтировать на стены. Если рассматривать индивидуальное строительство небольших коттеджей и домов, то специалисты рекомендуют самостоятельное изготовление перекрытий. Заливка бетонным раствором производится непосредственно на месте. Предварительно сооружается опалубка обвязки и армированная сетка.

• Деревянные перекрытия как достойная альтернатива железобетонным плитам
• Монтаж плит перекрытия – правила и особенности работ
• Утепление чердачного перекрытия по деревянным балкам – выбор материала и технология

В каких случаях нужно именно монолитное перекрытие?

Монолитную конструктивную схему перекрытия в частном строительстве принимают по следующим технико-экономическим показателям:

• сложная форма этажей здания в плане;
• ограниченное место застройки, не позволяющее работать крупногабаритной технике;
• стоимость сборного перекрытия, дополненного армопоясом, больше затрат на работы по замоноличиванию.

Согласно принятым стандартам пустотные плиты изготавливают прямоугольными. Соответственно, чем больше здание в плане отступает от квадратной или прямоугольной формы, тем больше при раскладке плит будет образовываться участков, подлежащих замоноличиванию.

В этом случае определяют затраты на перекрытие из железобетонных плит, суммируя стоимость конструкций, перевозки и монтажа. Если общая стоимость сборных железобетонных плит больше или равна стоимости монолитных работ, решение принимают в пользу монолитного перекрытия.

В некоторых условиях въезд на территорию строительной площадки ограничен или невозможен. Близкое расположение ЛЭП, мешающее работе крана, высокая плотность застройки участка создают трудности крупногабаритной технике. Монолитное перекрытие – единственно правильное решение в данном случае.

Армопояс необходим при возведении наружных стен строения из лёгких материалов. Опирать сборные железобетонные плиты на стены из ячеистых бетонов или похожих материалов с небольшой плотностью без устройства армопояса запрещено. Решение принимают, исходя из стоимости обоих вариантов строительства. Практически всегда преимущество остаётся за монолитным перекрытием.

Преимущества применения монолитной плиты

Монолитную плиту можно сделать любой формы. Расстояние между опорными элементами (колонами, балками, стенами) при монолитном изготовлении плиты не имеет значения. Сборный каркас монтируется с учетом точных размеров, например, сдвиг фундамента приведет к провалу железобетонной плиты между стенами.

Преимущества монолитных участков:

• снижается вес перекрытия из-за уменьшения толщины, поэтому изменяется массивность основания;
• производство горизонтальных ограждений переносится в условия стройплощадки, сокращаются операции по заделке промежуточных стыков;
• бесшовное строение горизонтальной мембраны повышает тепло и звукоизоляцию.

Бетонную смесь готовят самостоятельно, поэтому есть возможность добавить модификаторы или применить облегченный наполнитель (керамзит, шлак). Делают сложные конструкции в плане с большим количеством поворотов, волнистых линий, что затруднительно выполнить со сборными элементами, главное — правильно рассчитать плиту перекрытия.

Классификация

Разделительные конструкции классифицируют по различным критериям

• месту расположения;
• функциональному назначению;
• конструктивным особенностям;
• технологии возведения.

Перекрытие фундамента

В зависимости от расположения и назначения существуют следующие разновидности защитных конструкций

• чердачные. Обеспечивают теплоизоляцию жилых помещений, отделяя их от неотапливаемого чердака. Предусматривают использование теплоизоляционных материалов, устойчивых к воздействию влаги и температурных колебаний. Содержат пароизоляционную прослойку. Она способствует поддержанию комфортной влажности;
• межэтажные. Располагаются между этажами здания, разделяя строение на отдельные помещения, в которых поддерживается постоянный микроклимат. Не нуждаются в защите от воздействия влаги и теплоизоляции. Основное назначение межэтажных конструкций – звуковая изоляция помещений;
• подвальные. Выполняют функцию разделительной перегородки между неотапливаемой цокольной частью здания и жилым помещением. Обязательный элемент подвальных оснований – теплоизоляционная прослойка. По своему назначению подвальная конструкция идентична чердачной. Она предусматривает наличие пароизоляционной прослойки, расположенной поверх теплоизолятора.

По конструктивному исполнению несущие элементы делятся на виды

• балочные. Представляют систему несущих балок и расположенного между ними заполнителя, а также элементов напольного или потолочного перекрытия;
• безбалочные. Они сформированы в виде усиленных конструкций, состоящих из отдельных железобетонных панелей или сплошных армированных плит;
• комбинированные. Представляют собой сборную конструкцию, сформированную из несущих балок, между которыми расположены отдельные блоки.

По технологии изготовления несущие конструкции делятся на следующие виды

• сборные. Собираются из отдельных элементов, произведенных, как правило, в промышленных условиях;
• цельные. Особенность монолитной основы – заливка несущей плиты непосредственно на месте установки;
• сборно-монолитные. Формируются из отдельных ригелей, между которыми устанавливается арматура, и заливается бетон.

Устройство монолитного перекрытия

Рассмотрим особенности различных видов перекрытий, оценим достоинства и проанализируем недостатки.

Стоимость перекрытий

Правильность выбора типа перекрытия – это, кроме всего прочего, еще и оптимизация расходов на строительство. Итоговая стоимость перекрытия зависит от формы и площади дома, планировки, количества проемов. Если сравнивать часторебристые и монолитные железобетонные перекрытия по материалоемкости и стоимости работы усредненно, без учета сложности геометрии, то цена единицы их площади окажется примерно одинаковой – около 1450 руб/м². Однако в большом доме простой формы часторебристая конструкция может оказаться на 20-30% дешевле монолитной. При сложной форме дома, наоборот, стоимость часторебристого перекрытия превысит стоимость монолитного. Дело в том, что в таких домах сборными элементами удается перекрыть не более половины площади. Внутренние и наружные венцы, плита лестничной клетки, пояса у дымоходов, распределительные ребра, перепады уровней, балконы – все это придется выполнять монолитом. Отсюда следует, что экономически выгоднее использовать часторебристые перекрытия в домах простой формы, а в остальных случаях – перекрытия монолитные.

Что касается сроков, то перекрытия из сборных элементов, как правило, выполняются в 1,5 раза быстрее.

Как сделать потолок в погребе: технология и материалы для устройства бетонного потолка

Бетонные потолки сегодня, без сомнения, наиболее популярны. Поэтому логично рассмотреть подробнее перечень необходимых именно для них материалов и инструментов.

Чтобы возвести монолитный бетонный потолок, строителю понадобятся такие материалы:

• бетонная смесь или всё, что нужно для её приготовления;
• строительная арматура;
• вязальная проволока;
• деревянный брус для опалубки;
• влагостойкая фанера толщиной от 1,5 см;
• поддерживающие балки.

Перечень необходимых инструментов выглядит так:

• ножовка или ручная циркулярная плита;
• карандаш;
• рулетка;
• бетономешалка;
• вёдра;
• защитные очки;
• лопата;
• строительный уровень.

Расчет монолитного перекрытия: обратиться за помощью или одолеть самому?

Не вызывает сомнений, что оптимальным вариантом строительства монолитной плиты является его проведение в полном соответствии с планом. Расчет конструкции, который проводится специалистами, имеет некоторые преимущества:

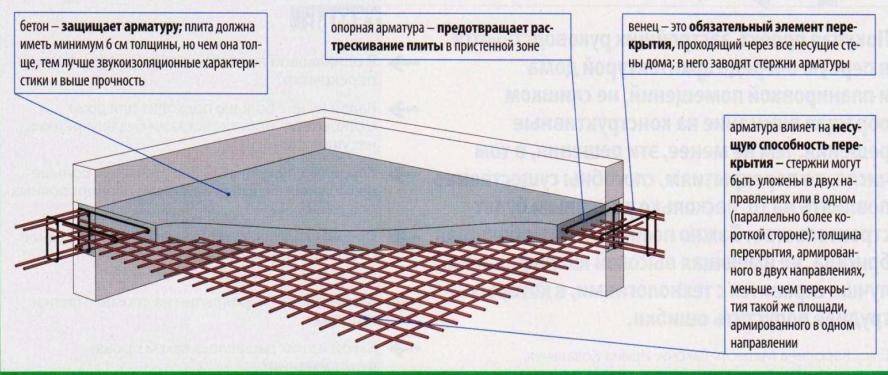

Схема монолитного армированного перекрытия: назначение элементов конструкции.

1. Монолитное перекрытие имеет требуемую несущую способность.
2. Количество и сортамент арматуры, толщина и марка , которые применяются в конструкции по расчету профессионалов, считаются оптимальными, что дает возможность обойти ненужный избыток материалов и чрезмерные затраты труда.
3. Разработанная специалистами программа строительства разрешает опереть монолитную плиту не только на стены, но также и на отдельно взятые колонны, что во много раз расширяет свободу планировки дома. Причем армирование конструкции в местах его соприкосновения с колоннами во многом отличается от армирования обыкновенного перекрытия, поскольку в таких участках нужно устанавливать вспомогательные стержни арматуры усиления.
4. В проекте произведен четкий расчет всех объемов работ, что значительно помогает облегчить устройство конструкции тогда, когда с целью выполнения работ вы решите обратиться в строительную компанию или к частной бригаде.

Но что делать в том случае, если вы по какой-то причине не можете обратиться к подобного рода специалистам? Попробовать самостоятельно рассчитать устройство и ? Конечно, вы можете предпринять такую попытку, но вряд ли сможете осуществить задуманное без наличия специального образования и навыков. Плюс к тому, при таких попытках от осознания того факта, что постичь такой расчет «в бравой кавалерийской атаке» не получается, многие поддаются панике и унынию.

Но не нужно отчаиваться, ведь вы строите свой собственный дом, а не торгово-развлекательный центра с помещениями размером 12 на 24 м, поэтому для в частном доме можно прибегнуть к стандартному решению. А за консультацией к специалистам вам стоит обращаться в тех случаях, если вы решите сделать ваше жилище с рядом из монолитных колонн и несущего перекрытия, или же в том случае, когда пролет перекрытия будет превышать 7 м.

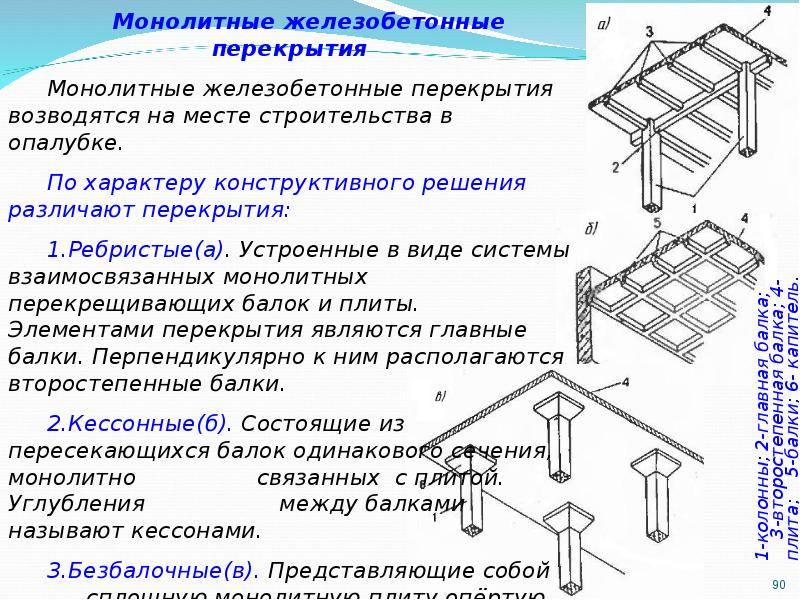

Ребристые монолитные плиты являются системой перекрестных балок – основных и второстепенных, – которые соединяются монолитно между собой и поверху объединяющей их плитой.

Виды железобетонных конструкций и область применения

Монолитные плиты подходят для использования в массивных строениях из камня или кирпича. В кирпичном доме такое перекрытие создает диск, придающий зданию дополнительную жесткость

При укладке межэтажного ж/б перекрытия важно выбрать тип его изготовления:

Оба этих способа распространены в настоящее время, но постепенно первый вытесняет второй. Главные недостатки монолитного перекрытия – стоимость опалубки и необходимость выжидания времени затвердевания бетона. К достоинствам можно отнести:

• высокая скорость укладки;
• уменьшение финансовых затрат;
• отсутствие необходимости в сложной грузоподъемной технике;
• возможность заливки плиты сложной конфигурации в плане;
• надежность и прочность.

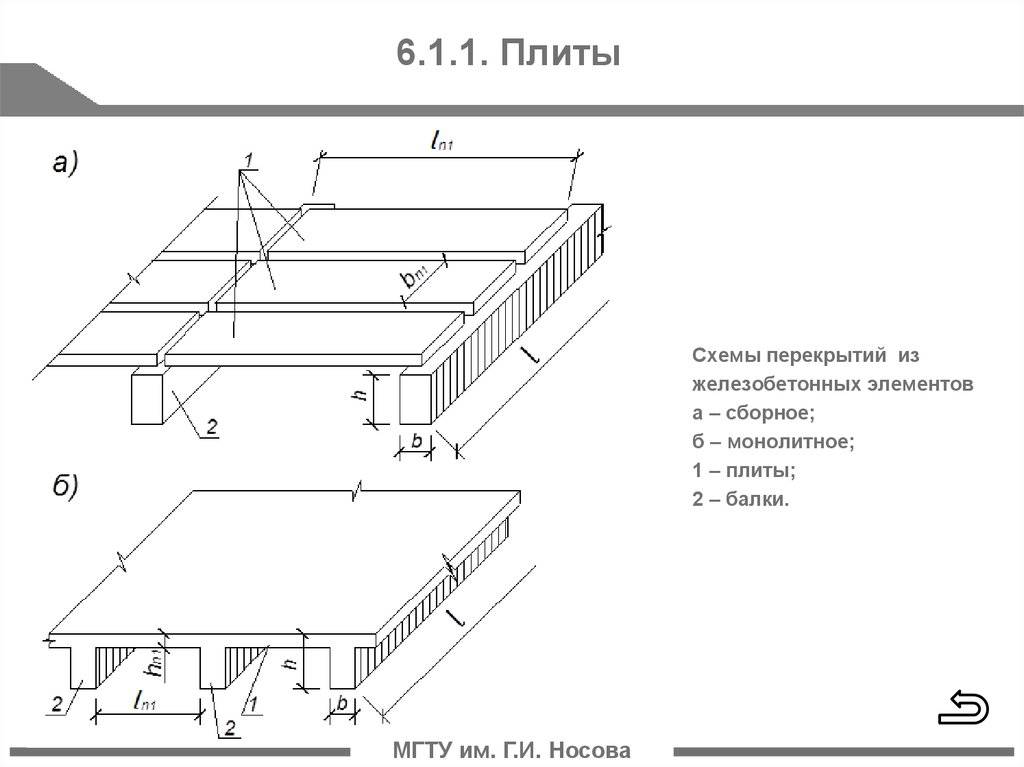

Схема монолитной конструкции

К достоинствам сборной технологии относится:

• высокая скорость монтажа;
• нет необходимости ждать.пока бетон наберет прочность;
• надежность и прочность;
• более простая технология изготовления.

Недостатков у этого способа чуть больше, чем у предыдущего:

• большая масса отдельных элементов;
• возникает необходимость в грузоподъемной технике (автокран);
• ограниченное количество типоразмеров, сложность в перекрытии помещений необычных форм.

Схема сборного изделия

Выбор между технологиями, по которым будет возводиться перекрытие между этажами, зависит от предпочтений будущего владельца дома и экономических соображений. Если расстояния между несущими стенами далеки от стандартных, потребуется большое количество нетиповых изделий, что приведет к удорожанию стройки. В этом случае лучше остановиться на монолитном варианте.

https://youtube.com/watch?v=Mh2pnolTt2g

Монолитные конструкции

Предыдущий и данный виды панелей имеют одинаковую сферу применения и устанавливаются там, где есть необходимость создать крепкую постройку, способную выдержать сверхнагрузки. Такая перегородка не содержит полостей и создается непосредственно на стройплощадке по имеющимся точным расчетам, поэтому она может принимать любую конфигурацию и размеры, ограниченные лишь площадью возводимого объекта.

В статье мы подробно описали, какие бывают виды панелей перекрытия, какими стандартными размерами они обладают и где применяются чаще всего, поэтому вы сможете выбрать необходимые изделия для предстоящего строительства и получите прочную долговечную конструкцию, способную прослужить вам не менее столетия.

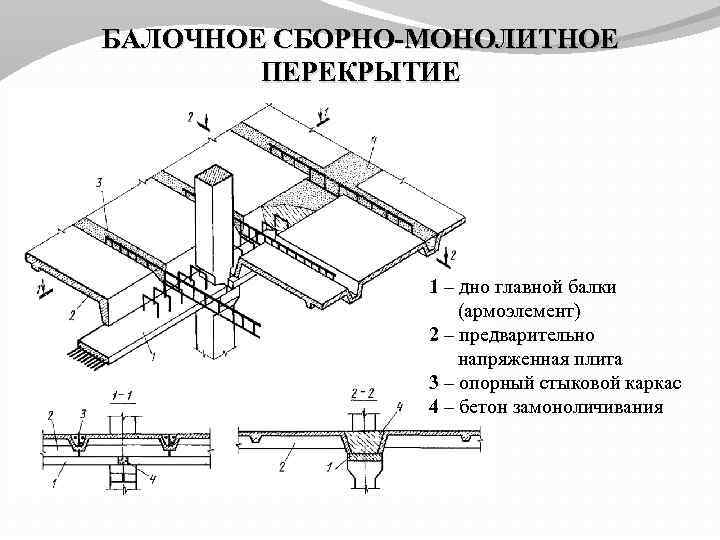

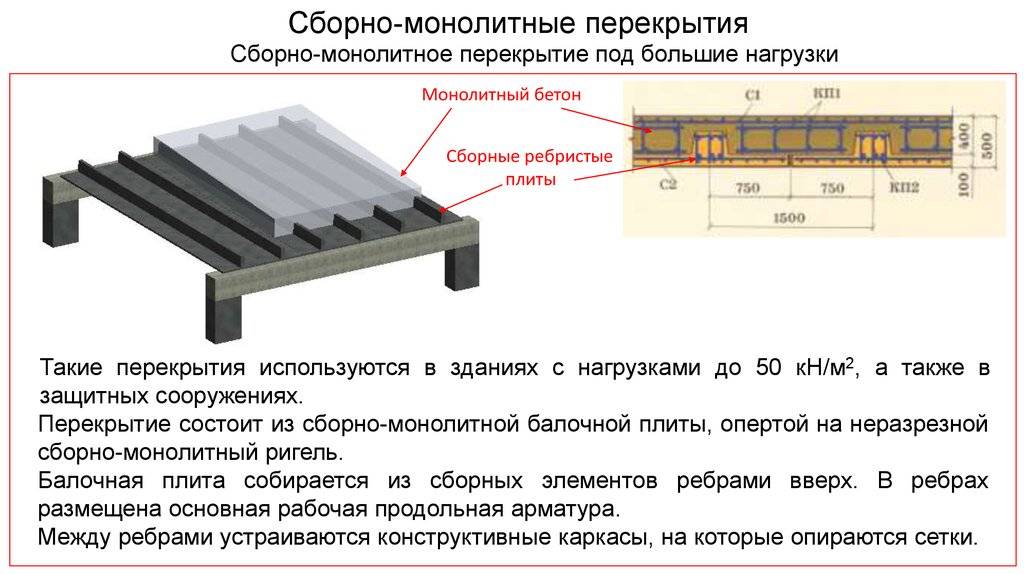

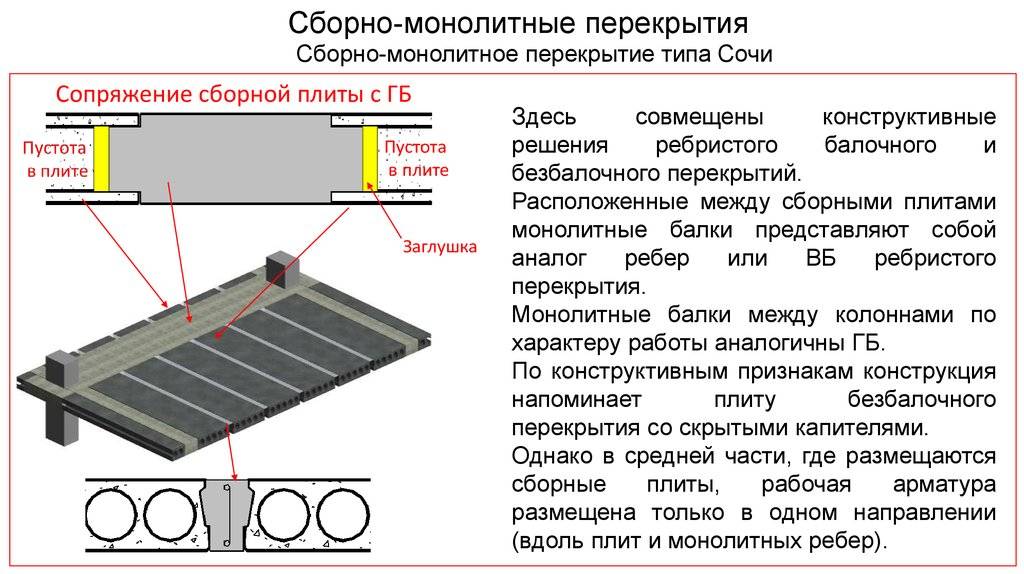

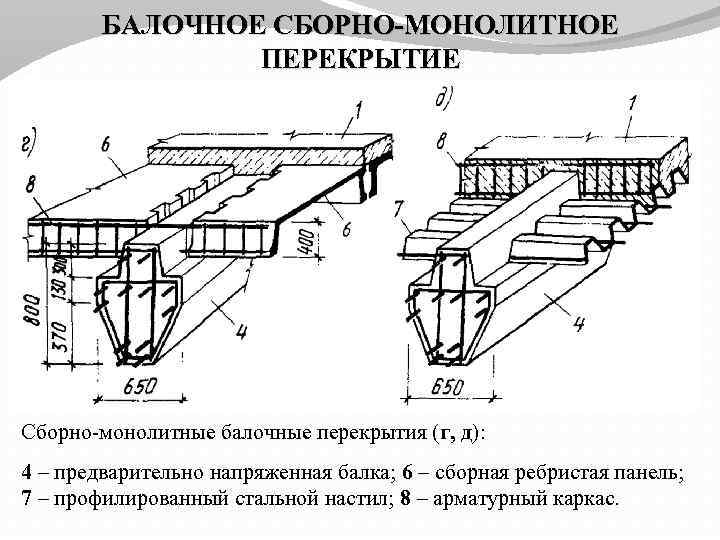

Сборно-монолитные перекрытия (СМП) своими руками

СМП серии ТЖБС разработаны в качестве альтернативы деревянным перекрытиям и монолитным железобетонным пустотным плитам. СМП ТЖБС представляет собой сборную конструкцию, объединяемую на стадии монтажа в цельное перекрытие с помощью армированной стяжки.

Отличительная особенность СМП ТЖБС состоит в том, что все бетонные элементы производятся из жестких растворов. Чтобы производство СМП было экономически целесообразным, все компоненты перекрытия должны производиться промышленным способом на современном высокопроизводительном оборудовании.

Состав СМП ТЖБС

Сборно-монолитные перекрытия включают:

• балки двутаврового сечения, изготовленные из напряженного бетона;
• блоки многопустотные из керамзитобетона или бетона, уложенные между балками;
• армированный бетонный слой, соединяющий перекрытие в цельную конструкцию.

Преимущества СМП ТЖБС

• Высокая несущая способность, до 1000 кг/м2.
• Отказ от выполнения монолитного пояса.
• Высокая тепло- и звукоизоляция.
• Возможность укладки в пустотах инженерных коммуникаций.
• Низкий расход материалов на один квадратный метр перекрытия.
• Возможность монтажа перекрытия своими руками.

Технология монтажа СМП

1. Доставка элементов СМП на стройплощадку. Производится грузовым автотранспортом г/п не менее 3,5 т с краном-манипулятором. Один рейс обеспечивает доставку материалов для 30 м² перекрытия. Разгрузка производится вручную или краном-манипулятором.

2. Устройство плиты перекрытия своими руками начинается с укладки двутавровых балок на несущие стены с шагом 70 см и опиранием не менее 10 см.

3. Укладка многопустотных блоков между балками.

4. Фиксация крайних балок кладкой.

5. Укладка армирующей сетки на всю площадь перекрытия.

6. Заливка монолитной бетонной стяжки, объединяющей балки и пустотные блоки в единую конструкцию. Бетон затекает в пространство между пустотными плитами и балками, создавая прочную жесткую конструкцию.

Варианты устройства полов по сборно-монолитному перекрытию

На СМП ТЖБС можно укладывать полы любых видов. В качестве примера рассматриваются линолеумный и паркетный пол. Очередность слоев указана в направлении снизу вверх.

Линолеумный пол

1. Песчаный слой толщиной 30 мм.
2. Мягкая древесноволокнистая плита толщиной 12 мм.
3. Гидроизоляции из рубероида.
4. Цементно-песчаная стяжка из раствора марки М 150 толщиной 40 мм.
5. Выравнивающий слой полимерцемента толщиной 8 мм.
6. ПВХ-линолеум на теплозвукоизолирующей подложке, уложенный на бустилат.

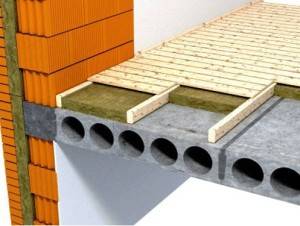

Паркетный пол

1. Слой песка толщиной 30 мм.
2. Деревянные лаги сечением 80×40 мм, уложенные с шагом 400 мм.
3. Доска паркетная 20 мм.

Высота перекрытия с чистовым полом составляет 340 мм (240 мм перекрытие + 100 мм пола).

Как можно своими руками изготовить монолитную плиту перекрытия

В строительной литературе можно встретить очень простую формулу, с помощью которой легко рассчитать толщину перекрытия. Берут длину пролета и делят ее на 30. Полученный результат является оптимальной толщиной будущей плиты. Классическая схема армирования плит предполагает размещение рабочих стержней в верхней и в нижней частях плиты. Это перераспределяет нагрузку всей арматуры и упоров из катанки. При толщине плиты менее 80 мм, вполне достаточно будет использовать не арматурный прут, а проволочную сетку. Только нужно сделать так, чтобы она находилась внутри монолита. Для этого сетку приподнимают на 2,3 см над заливаемой поверхностью.

Арматурный прут с ребристой поверхностью

Арматурный прут между собой связывают проволокой или скрепляют сваркой. Первый способ более быстрый и удобный. Для связывания используют специальный крючок, который можно изготовить самостоятельно, а можно приобрести в магазине. В случае, когда плита предполагает толщину около 150 мм или даже больше, потребуется сделать два слоя арматуры. Слои делают друг над другом, скрепляя между собой перемычками. Размер получающихся ячеек должен варьироваться от 150 до 200 мм. Для нормальной прочности при самостоятельном изготовлении плиты перекрытия стоит использовать прут с одинаковым сечением. Чтобы прочность еще больше увеличить, можно привязать арматуру прутьями длиной от 40 до 150 мм к основной конструкции.

Распределение нагрузки на всю конструкцию происходит таким образом, что основная ее доля приходится на нижний слой арматуры. При этом верхний слой подвержен сжимающим воздействиям подобно бетону. Армирование производится путем заливания бетона в опалубку по всей поверхности перекрытия.

В целом весь процесс создания бетонной плиты перекрытия делится на три составляющие: монтаж опалубки, армирование и заливка бетона. Рассмотрим их все.

Создание опалубки

Опалубка для заливки монолитного перекрытия напоминает горизонтальную «палубу» из специальной влагостойкой фанеры, толщина которой 18-25 мм или сколоченной плотно обрезной доски толщиной 40 мм. Устанавливают ее по надежным поддерживающим балкам из деревянного бруса (80-100х100 мм), расположенным горизонтально.

Горизонтальные брусковые балки поддерживаются прочными вертикальными стойками, которые бывают готовыми, специальными (телескопическими) либо приготовленными самостоятельно из цельного бруса 100х100 мм, кругляка, имеющего диаметр 80-100 мм, а также прочных металлических труб или швеллера.

Для определения потребности в материалах для сооружения опалубки, нужно вычислить площадь всего перекрытия и его толщину. Последняя бывает от 10 до 20 см, в зависимости от того, какая ширина пролета и планируемая при будущей эксплуатации нагрузка. Прочность опалубки должна быть такова, чтобы без малейшей деформации выдержать вес бетона и той арматуры, которая будет в него вмурована. При толщине перекрытия в 20 см, вес образующейся плиты составляет около 500 кг на каждый м2. Поверхность опалубки лучше всего делать из обычной или ламинированной 20-миллиметровой фанеры. При использовании фанеры с ламинированным покрытием вы получите идеально гладкий потолок, не требующий большого объема отделочных работ. Высоту установки опалубки определяют с использованием нивелира или строительного уровня. Для этого отбивают горизонтальную линию, которая должна соответствовать высоте будущего перекрытия, по периметру всего пролета.

При использовании телескопических стоек их устанавливают в первую очередь по краям, применяя треноги и унивилки (короны). По стойкам устанавливают балки продольного направления на расстоянии в 2 м. Только после этого можно устанавливать промежуточные стойки. Не обязательно делать треноги на все. Обычно достаточно снабдить этой конструкцией 30 – 40% стоек. Расстояние между промежуточными опорами делают из расчета мощности перекрытия и толщины самих стоек. Усреднено на одну стойку с нагрузкой 900 – 1200 кг должно выделяться не более 1 м2 опалубки.

Схема опалубки для заливки бетонной плиты перекрытия

Если принято решение использовать самодельные стойки, то их длина должна соответствовать высоте установки нижней части продольных балок. Устанавливают самодельные стойки с шагом в 1 м на твердое основание или толстые обрезки доски с достаточной площадью. По продольным лагам помещаются поперечные на расстоянии друг от друга в 0,5 м, а сверху на них укладываются листы толстой фанеры. Верхняя поверхность этой конструкции обязана быть строго горизонтальной и отвечать заранее зафиксированному уровню.

Преимущества сборно-монолитных перекрытий

● Отличное сочетание цены и качества. Это самые бюджетные железобетонные перекрытия. Сборно-монолитные конструкции могут быть дешевле обычных монолитных на 30%. Это достигается в том числе за счёт снижения стоимости работ, поскольку монтаж ведётся очень быстро.

● Высокая скорость возведения, что особенно актуально для тех, кто строит дом своими силами. Балки приходят на объект полностью готовыми к монтажу, под конкретные размеры и конфигурацию перекрываемого проёма. Газобетонные блоки для перекрытий также стандартные. Если под монолитное перекрытие нужно выстраивать съёмную опалубку вместе со вспомогательными материалами, то в сборно-монолитном опалубкой служат блоки и стены, на которые опирается перекрытие.

Кроме того, для монтажа сборно-монолитного перекрытия, как правило, не нужен кран или другие грузоподъёмные механизмы, все работы ведутся вручную (на финальном этапе необходим бетононасос). Вес балки – около 6 кг/ пог.м. Бригада из четырёх человек сооружает сборно-монолитное перекрытие площадью 100 м2 в среднем за 3 дня – от установки балок до бетонирования.

● Возможность монтажа на объектах, где затруднён заезд тяжёлой техники на участок. В этом преимущество сборно-монолитных перекрытий над готовыми пустотными железобетонными плитами. Такие плиты нужно подвозить к стройплощадке и устанавливать на стены с помощью крана. Притом доставить плиты для обустройства больших пролётов проблематично в силу очень большого веса конструкций, необходимых для этого.

В случае газобетонных стен под пустотные плиты придётся выполнять армопояс в кладке по периметру перекрытия: он будет распределять нагрузку от конструкции. К тому же плиты требуется дорабатывать, например, создавать на них монолитные участки с закладными деталями, к которым будет крепиться монолитная межэтажная лестница. Наконец, максимальный диаметр монтажных отверстий под каналы для коммуникаций не может превышать 100 мм. Сборно-монолитные перекрытия лишены всех этих недостатков.

● Полезная несущая способность – 450 кг/м2. Это более чем в два раза превышает требования строительных норм для перекрытий. Сборно-монолитные конструкции жёсткие и устойчивые. Они хорошо защищают от воздушного шума и отвечают требованиям пожарной безопасности.

● Возможность перекрыть безопорные пролёты длиной до 9 м.

● Возможность обустроить проёмы даже сложной формы (с эркерами, выступами и т.п.), а также балконы, консоли и другие элементы.

● Сборно-монолитные – самые лёгкие из железобетонных перекрытий. Их собственный вес – 280 кг/м2.

● Если работы по бетонированию выполнены качественно, то можно не делать бетонную стяжку поверх перекрытия, достаточно лишь тонкослойного наливного пола. Конечно, при условии, что не нужно «прятать» в полу коммуникации, иначе понадобится стяжка. Для сравнения: поверх пустотных плит всегда устраивают стяжку толщиной не менее 30 мм. А это дополнительные работы, затраты денег и времени.

● Удобство доставки: на одной грузовой машине можно привезти балки и блоки в количестве, достаточном для перекрытия пролётов площадью до 200 м2. Кроме того, можно включить блоки для перекрытия и стен в одну доставку.

Отметим ещё несколько особенностей сборно-монолитных перекрытий. Такие конструкции очень удобны для самостройщиков и тех, кто строит дом с помощью бригады, но без детального проекта. Вы обращаетесь в компанию, которая продаёт готовые балки для перекрытий такого типа. Компания, зная размеры и конфигурацию проёма, который нужно перекрыть, сама разрабатывает монтажную схему: количество и размеры балок, карту их установки. Остаётся только смонтировать конструкцию.

Кроме того, монтаж сборно-монолитного перекрытия довольно простой, благодаря чему исключаются многие ошибки, которые можно допустить при устройстве классического монолитного перекрытия.

Ещё нюанс. Сборно-монолитные конструкции часто используют при реконструкции зданий, когда нужно заменить ветхое перекрытие. Удобство в том, что балки и блоки можно поднимать вручную, имеющаяся коробка здания не мешает этому. К тому же расход бетона для такого перекрытия меньше, чем для обычного монолитного, что упрощает бетонирование даже при наличии готовой коробки дома и затруднениях в подаче бетононасоса.

Получить расчет стоимости и купить сборно-монолитные перекрытия можно у официальных дистрибьютеров YTONG

Подготовка к бетонированию

Далее предусматривают армирующий монолитный пояс по всему периметру перекрытия, в его плоскости. Он позволяет надёжно связать перекрытие с несущими стенами, а также придать пространственную жёсткость всему зданию и предотвратить появление трещин в нём. К арматурным выпускам на торцах балок крепят каркас из четырёх продольных прутов диаметром от 8 до 12 мм. Арматуру связывают друг с другом металлической проволокой диаметром 6 мм, расстояние между хомутами – 200 мм. Армирующий пояс будет бетонироваться одновременно со всем перекрытием.

Затем сооружают опалубку по периметру перекрытия. Её выполняют из газобетонных блоков толщиной 100-150 мм. Их фиксируют к стенам также, как стеновые блоки – с помощью тонкошовного клея. С внутренней стороны к блокам приклеивают плиты теплоизоляции из пенополистирола – обычного или экструдированного. Стандартная толщина плит – 50 мм. Они служат терморазрывом – препятствуют промерзанию здания через перекрытие.

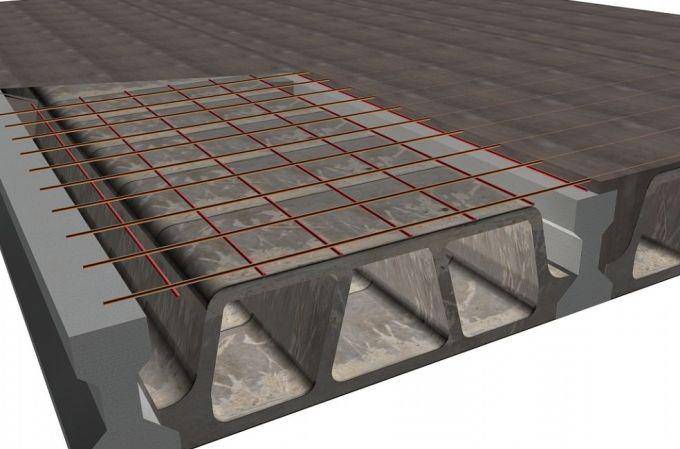

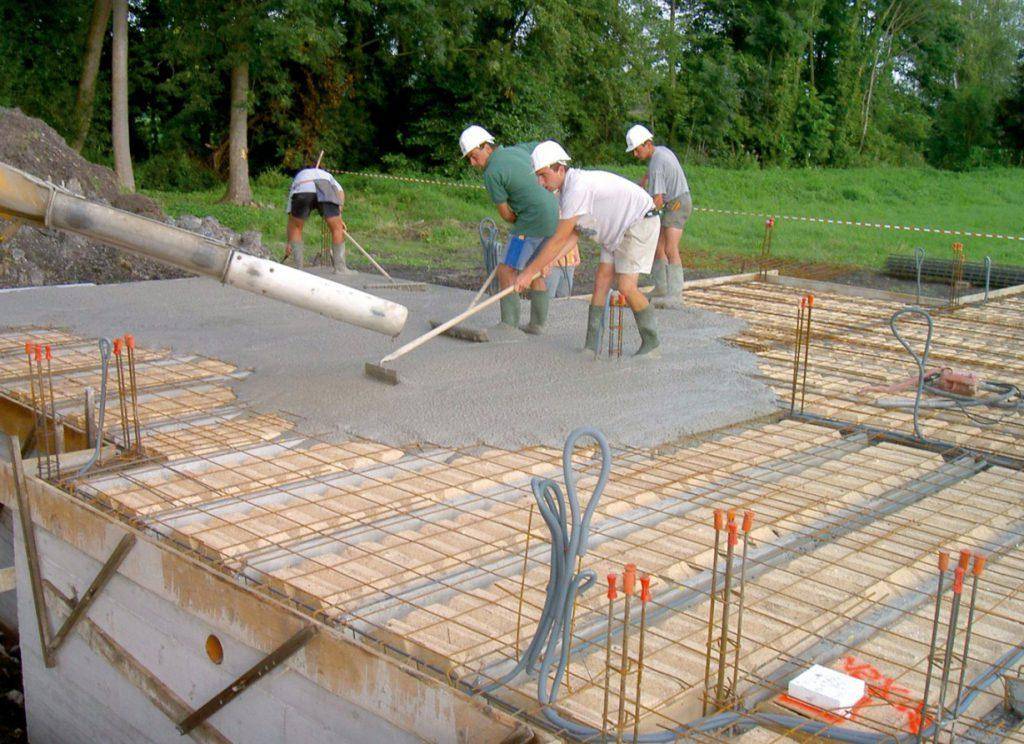

Между балками укладывают газобетонные блоки, плотно стыкуя их друг с другом. Поверх блоков и армопояса раскатывают сварную арматурную сетку с ячейками 100 х 100 мм, диаметр её проволоки 5 мм. Сетка будет находиться примерно посередине бетонной плиты (на высоте 20-25 мм), поскольку она опирается на верхний арматурный пояс балок, а он возвышается над блоками. При необходимости под сетку кладут пластиковые фиксаторы, которые предотвращают её провисание и тем самым гарантируют равномерный слой раствора под ней при бетонировании. Сетку можно просто укладывать, а можно для большей надёжности крепить к арматурному поясу вязальной проволокой.

Типы

В зависимости от принципов устройства, перекрытие железобетонное бывает нескольких типов:

• ребристое;
• кессонное;
• безбалочное.

Заливка перекрытия монолитной железобетонной плитой ребристого типа поможет сократить количество использованного бетона, уменьшить давление на фундамент, стены. Используется обычно для обустройства промышленных зданий, когда надо залить большие пролеты.

Это монолитное перекрытие включает в себя плиту и идущие вдоль нее балки (могут идти в одном и двух направлениях). Балки есть главные, которые опираются на колоны, стены, и второстепенные, опирающиеся на главные. Плиты опираются на второстепенные балки. Ребрами плита ложится на стены либо колоны. Ширина плит от 1,8 до 2,8 м, это позволяет делать плиты минимальной толщины (5-8 см). Надо отметить, что установка опалубки для такой конструкции сложнее, чем при заливке плоских плит, а потолки получаются ребристые и требуют обшивки гипсокартонном. Толщина ребристого перекрытия меньше на 5-6 см от обычного. Устройство перекрытий ребристыми монолитными плитами в 2 раза выгоднее от обычного.

Схема кессонного перекрытия.

При заливке больших площадей пользуется популярностью и кессонное перекрытие. В таком перекрытии балки размещены в двух направлениях (перпендикулярно) с шагом до 1,5 м, сверху расположена монолитная бетонная плита. Балки должны иметь высоту не менее 1/20 пролета, толщина плиты от 4 см.

Легкость железобетонному перекрытию придают пустоты между ребрами, которые формируются при помощи пластиковых форм-пустотобразователей, исполняющих функцию съемной или несъемной опалубки. Устройство кессонного перекрытия позволяет сэкономить до 55% материала в сравнении с плоскими плитами. Кессонные еще называют частореберными, частобалочными, или вафельными монолитными перекрытиями.

Безбалочные перекрытия делают в помещениях с большими равномерными нагрузками и когда хотят получить гладкие потолки, удобные для монтирования подвесного транспорта, разводки коммуникаций. Это могут быть многоэтажные склады, холодильники, мясокомбинаты. Безбалочное перекрытие представляет собой плоскую железобетонную неразрезную панель. Опирается она на колоны или капители грибовидной формы. Особенность этой конструкции в том, что нагрузка через панель передается непосредственно на колоны. Сетка колон делается квадратной или прямоугольной формы с шагом 6 м. Вверху колоны расширяются, образуя капители. Безбалочная конструкция имеет ряд преимуществ: улучшаются санитарные показатели, облегчается вентиляция помещений, упрощается прокладка коммуникаций, уменьшается площадь, требующая дополнительной отделки (потолки получаются гладкими), высота потолка ниже, чем при использовании ребристых или кессонных конструкций, что позволяет экономить на обслуживании здания (отоплении, охлаждении).
