Необходимые для работы материалы
Основной составляющей раствора для печной кладки, является глина. От качества приготовленного раствора зависит дальнейшее использование дачного мангала. Он должен быть средней пластичности, потому что дает минимальную усадку, не трескается, прочно связывает кирпичи и выдерживает высокую температуру.
Для заливки опалубки фундамента нужны доски, арматура для сцепки, чугунные дверцы на топку и элементы печи (круги под разный размер казана), столешница и мойка, по желанию.
Выбор кирпича, песка, цемента
- Кирпич (жаропрочный и облицовочный). Он должен иметь правильную форму и размер, прямые грани и углы, без скосов. Отбраковываем плохо обожженный и треснутый. Повышенные требования предъявляем к качеству кирпича, если каминная кладка будет использоваться без отделки, а просто с расшивкой швов.
- Песок + глина. При смешивании раствора из отдельных компонентов самостоятельно, песок готовится мелкий, без остатков растительности. Отсейте крупные частицы через мелкое сито. Количество песка, зависит от пластичных свойств глины, которая тоже добавляется в раствор. Печники определяют ее пластичность на глаз и ощупь. Новичкам лучше использовать готовые смеси, которые продаются в строительных магазинах в большом ассортименте.
- Цемент. Он нужен для заливки фундамента и добавляется в кирпичную кладку, для увеличения прочности раствора. Берется в расчете 0,75 л цемента на ведро раствора.
Оригинальный мангал из бочки
Металлические бочки есть почти в каждом огороде или в саду. В том числе уже давно не используемые. Одна из идей, по которой могут быть возведены мангал и барбекюшница своими руками: обложить такую бочку декоративным камнем или кирпичом.
Многие люди уже успешно реализовали такой мини-проект у себя на участке. Кстати, стоит такая бочка совсем недорого, поэтому можно приобрести её специально для этой цели.
Выбирая такой вариант, стоит озаботиться способом выгребания углей. Есть два основных подхода:
Изначально в бочке делается прорезь и вставляется дверца. Это более трудозатратный вариант, на который уйдёт время и деньги, пусть и небольшие. Но только в начале – в дальнейшем владелец такого мангала ещё не раз скажет себе спасибо за то, что организовал столь простой способ уборки золы и углей.
Общие советы по строительству
Есть ряд советов, которые помогут даже начинающему мастеру справиться с такой работой быстро и качественно:
- Класть кирпичи начинают с угла. В процессе нужно постоянно использовать строительный уровень и проверять, насколько ровной получается ряд.
- Перед использованием кирпичи нужно замачивать в воде. Тогда они не будут впитывать влагу из раствора. Это даст возможность выложить кирпичи в нужном мастеру темпе.
- Нужно проводить “примерку” кирпичей. Для этого их кладут сначала без раствора, выравнивают. После этого, если все в порядке, они выкладываются на смесь.
- После каждого 3-го ряда кладут армирующую сетку, чтобы конструкция была прочнее.
Эти советы актуальны даже для опытных мастеров. Они помогут сделать сооружение долговечным.
Как сделать мангал своими руками из кирпича?
Устройство фундамента для очага
Для мангала недостаточно только лишь утрамбовать площадку, которая будет выложена тротуарной плиткой. В этом случае малейшее движение грунта приведет к разрушению сооружения. Чтобы этого избежать, необходимо создать полноценный фундамент для конструкции.
- Выбранное место нужно разметить при помощи колышков и веревки. Для мангала стандартных размеров выкапывается яма со сторонами 120 см. Ее глубина обычно составляет 25 см.
- После этого устраивается опалубка и заливается раствор. Для его приготовления берется 1 часть цемента и 3 части песка. Чтобы основание получилось прочным, выполняется его армирование. Если используется для этих целей сетка, то ее укладывают в два ряда.
Дальнейшее строительство можно будет продолжать только через 2 недели, за это время фундамент наберет свою прочность.
Кладка первого ряда кирпичей
Для того чтобы мангал был построен в короткие сроки, необходимо на первом этапе разложить кирпичи на основании без использования раствора. Это поможет правильно подобрать половинки и целые блоки. При этом учитываются точные размеры поддона и решетки.
После этого обозначается линия будущей кладки. Она для строителя послужит ориентиром.
Кирпичи перед выполнением работ замачиваются в воде (так как они являются гигроскопическим материалом, то есть способным поглощать влагу). Выполнить такой процесс необходимо за день до основной работы.
Раствор для кладки кирпичей готовится на основании таких же пропорций, как и для фундамента, но только в него еще добавляется гашеная известь. В результате должна получиться смесь, которая будет напоминать густую сметану.
В намеченном порядке укладываются кирпичи на раствор. Промежутки между блоками должны хорошо заполняться смесью.
Для лучшего сцепления кирпичей с раствором по ним легонько постукивают молоточком или ручкой мастерка.
Строительство цоколя очага
Кладку кирпичей выполняют в шахматном порядке. Первоначально выкладываются углы сооружения, а только после этого создаются боковые стены. Все плоскости конструкции необходимо постоянно проверять. Для этого можно использовать отвес и строительный уровень. Проверка проводится через каждые три ряда кирпичей. Это позволит избежать перекоса конструкции.
Армирование кладки выполняется в углах. Для этого применяется металлическая проволока. Если запланировано не выполнять отделку конструкции, то швам придается аккуратный внешний вид.
Создание упоров для жаровни и решетки
Строится мангал из кирпича своими руками постепенно, при этом необходимо не забыть закрепить в кладке металлические уголки. Вместо них можно использовать арматурные стержни.
Закрепляются такие элементы между противоположными стенками мангала. Они послужат упорами для основания топки, которую лучше всего изготовить в виде металлического поддона. Такой вариант будет удобен во время эксплуатации мангала, так как его станет проще очищать от золы.
Когда выполняется кладка в районе топки, то необходимо оставить не заполненные раствором промежутки между кирпичей. Это позволит воздуху, который нужен для процесса горения, свободно поступать к углям или дровам.
Для закрепления в конструкции решетки устанавливаются металлические стержни. Они фиксируются в кладке во время ее создания.
Также для этих целей можно использовать непосредственно сами кирпичи. Для этого их укладывают поперек стены, а не вдоль ее. Нужно проследить, чтобы они выступали внутрь жаровни на одинаковый уровень.
Создание рабочей поверхности
Очень часто для поверхностей используют напольную плитку. Лучше всего выбирать тот материал, который легко мыть. Также он должен быть прочным. Столешница обязана идеально подходить по внешнему виду к созданному мангалу.
После завершения строительства очага рекомендуется не использовать его на протяжении двух недель. За это время он успеет просохнуть.
Как построить мангал из кирпича своими руками — пошаговая инструкция с фото
Жаровню необходимо делать, в точности выполняя следующие пункты:
На площадке, которая подходит для размещения кирпичного мангала, следует подготовить яму, которая уходит в глубину на 30 см. Выкопанный котлован должен быть хотя бы на 10 см длиннее и шире приспособления для приготовления мяса.
Вниз ямы надо насыпать слой песка толщиной более 30 см, а затем утоптать его, придав ему плотность и ровность. Сделанную «подушку» необходимо покрыть гравием, тем самым уменьшив глубину котлована ещё на 10 см. После этого дно требуется снова утрамбовать и разровнять.
Теперь в яму можно класть вспомогательную деревянную конструкцию и арматуру, то есть решетку из прочных металлических прутьев, имеющую ячейки размером 15х15 см.
Пришло время заливать опалубку жидким бетоном
Важно, чтобы смесь, которая вскоре затвердеет, распределилась равномерно по всей поверхности. После этого в работах по строительству мангала следует сделать двухнедельный перерыв, ведь именно столько времени застывает бетон
Дабы засыхающий фундамент не растрескался на солнце, его рекомендуется время от времени увлажнять, закрывая толстой полиэтиленовой плёнкой.
Спустя 2 недели можно покрывать бетон материалом, защищающим от негативного воздействия влаги, например, листом рубероида.
После сооружения фундамента следует приступать к основному этапу — строительству кирпичного мангала.
Первый ряд керамических блоков следует уложить на поверхность без допущения погрешностей, предварительно сделав разметку.
Возведя кирпичную кладку, нужно заняться сооружением столбчатого основания для опор, на которых станет держаться крыша. Главное, чтобы эти столбы располагались на расстоянии 2 м от огня. Чтобы их установить, требуется выкопать в грунте 4 ямки глубиной 0, 6 м и диаметром около 30 см. Дно каждой надо засыпать щебнем, обязательно притоптав его, чтобы получился слой в 10 см. Верх пласта из щебня следует присыпать песком и утрамбовать, дабы толщина нового слоя тоже соответствовала 10 см.
Потом необходимо свернуть в трубу рубероид и установить его в яме в качестве опалубки, возвышающейся на 30 см над уровнем грунта. Внутрь гидроизоляционного материала следует поместить металлические прутья, выполняющие роль костяка будущей опоры. Сразу после этого в опалубку надо заполнить бетонной смесью. При этом поверхность бетона должна оказаться выше уровня земли на 10 см. Когда основание застынет, на него нужно будет уложить кладку из 4 кирпичей.
Теперь можно устанавливать жаровню, используя для этого металлический поддон. Они станут основанием для зоны топки. Затем можно выкладывать на этом месте кирпичи, оставляя кое-где зазоры, не заполненные клеевой смесью. Они нужны для проникновения воздуха в камеру, который будет поддерживать горение дров.
После этого следует выполнить кладку дымохода. При этом каждый проход полагается сужать на треть, главное, делать это равномерно.
Закончив со строительством мангала, можно устанавливать опоры для навеса, защищающего приспособление от осадков. Для этого на бетонную поверхность надо уложить рубероид, а затем поставить брусья их дерева. Они крепятся к кирпичам посредством болтов и металлических пластин. Каждый брус должен иметь пропил позволяющий фиксировать верхнюю обвязку.
Между поставленными деревянными столбами следует зафиксировать укосы, задача которых — сделать приспособление для жарки шашлыков прочным.
Потом можно устанавливать верхнюю обвязку из брусьев и изготавливать стропила для крыши. Их лучше делать из брусьев, имеющих сечение 100х50 мм.
Теперь надо прикрепить изготовленные с уклоном в 30о стропила к верхней обвязке, тем самым получив конструкцию с 4 опорами и 3 V-образными деталями стропил.
Затем в перпендикулярном брусьям направлении нужно выложить деревянную обрешётку, закрепляя её саморезами. Готовое основание следует покрыть металлочерепицей, используя при этом саморезы.
Видео: строительство мангала из кирпича
https://youtube.com/watch?v=Uyw3LHjOyGo
Мангал из кирпича, сделанный своими руками, вскоре подарит немало положительных эмоций. Получив его, хозяева дачи смогут угощать гостей вкусной едой и хорошо проводить время в течение выходных. Всё-таки жаровня, созданная по самостоятельно составленному проекту, будет выглядеть так, как ранее только мечталось.
Особенности конструкции
Барбекю из кирпича представляет стационарную конструкцию очага, размещенную на улице. Проектируя данную конструкцию, следует учитывать ее особенности, чтобы правильно разместить.
Разновидности конструкции
Существует 2 вида уличного барбекю – одиночные конструкции и конструкции, входящие в комплекс печных устройств.
Первый вариант конструкции представляет открытый или закрытый очаг с набором вспомогательных элементов, таких как вертела, шампуры или решетки, установленные над очагом горения.
Если конструкция открытая, не имеющая купольного свода и дымохода, то ее допустимо располагать на открытом пространстве, соблюдая все требования правил пожарной безопасности.
Барбекю открытого типа
На самом деле, особенно в условиях недостатка площади территории приусадебного хозяйства, соблюдение таких мер связано с рядом трудностей.
Если за основу брать конструкцию с дымоходом, то ее можно расположить, как на открытом воздухе, так и под навесом, а то и в беседке.
В таком случае, хозяин может придать данной конструкции целый ряд функций, не ограничиваясь исключительно приготовлением продуктов на жаре от перегоревших дров или древесного угля. Рядом с барбекю можно установить печь с варочной поверхностью, зарезервировать места для хранения дров, установить поверхность для разделки продуктов. Поэтому в данном случае имеется смысл говорить о целом комплексе, предназначенном для приготовления на улице различных блюд.
Несмотря на это, следует учитывать тот факт, что это вспомогательные сооружения, требующие особого подхода при их размещении на участке. Такое строительство необходимо осуществлять, учитывая расстояние к основной постройке, учитывая границы соседних участков, а также учитывая расположение зеленых насаждений.
Если имеется ввиду целый комплекс, то имеет смысл говорить о различных «удобствах», таких как наличие воды, централизованной канализации, а также наличие электричества. Поэтому зона отдыха должна располагаться как можно ближе к инженерным сооружениям, чтобы не было проблем с подключением. Если такой возможности нет, то печь барбекю лучше расположить рядом с основной постройкой со стороны кухни, хотя провести воду и электричество не так уж и сложно, за исключением канализации.
Конструкционные решения
Если конструкция стационарная и из кирпича, то без хорошего фундамента не обойтись. Для подобной конструкции наиболее оптимальный вариант – это плита.
Плита – это универсальное основание, которое прекрасно выполняет свои функции на различных грунтах. Если воспользоваться мелко заглубленным ленточным фундаментом, то он может не выдержать, если не учесть характера грунта и на кирпичной кладке могут появиться трещины.
Многие считают, что на плиту уходит много бетона, но такая конструкция, как печь барбекю, не потребует большого количества бетона.

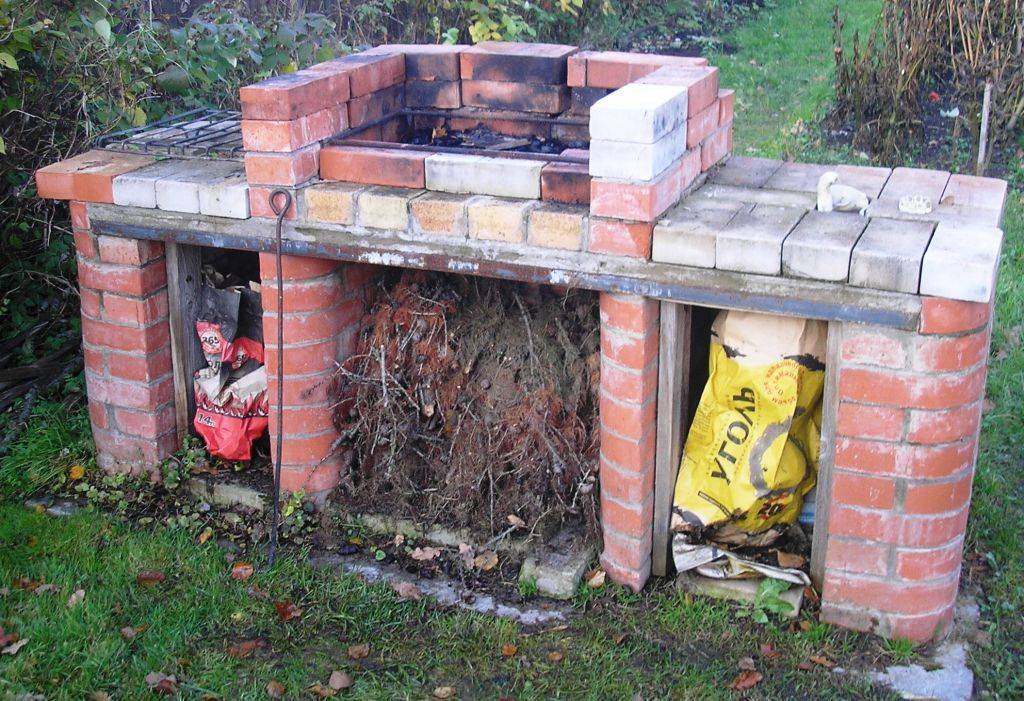

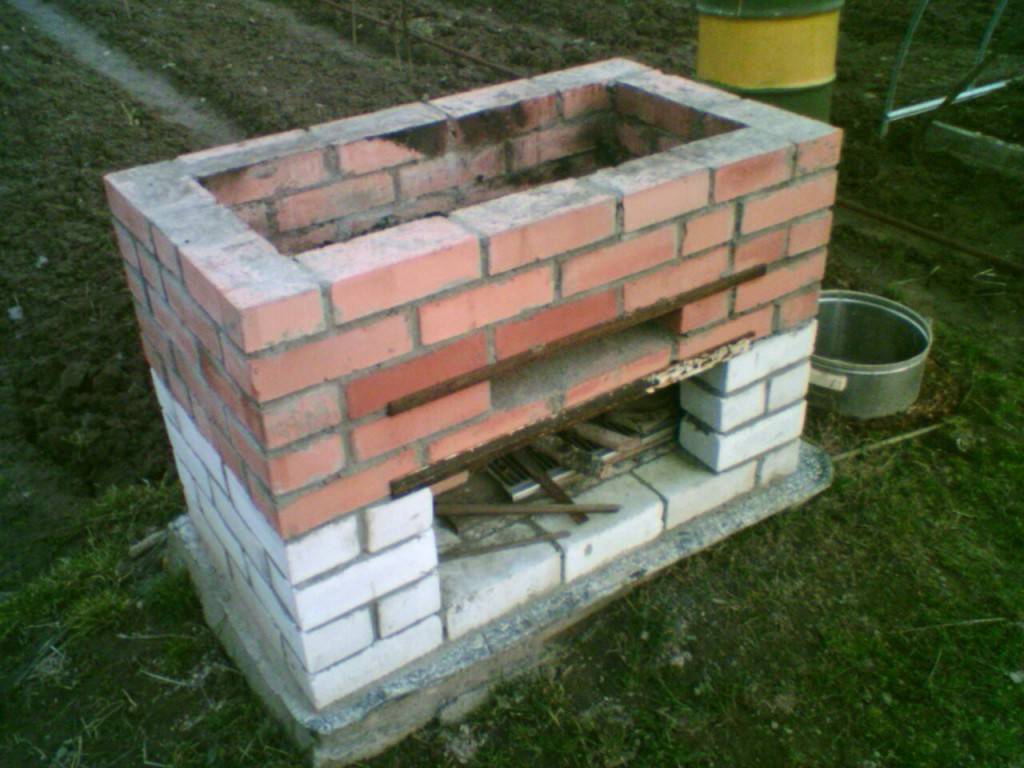

Простой мангал из кирпича
Любое сооружение из кирпича требует фундамента. И даже такой небольшой мангал, как представлен ниже, очень нежелательно ставить прямо на почву. Фундамент заливать придется. Сделать его можно ленточным или плитным. Плита надежнее: зимой ее не поведет и кладка не развалится.
Этот простой мангал из кирпича своими руками сможет сложить даже новичок
Размеры фундамента под мангал из кирпича на 10-15 см больше его габаритов. Сначала снимается растительный слой, при необходимости котлован углубляется на 10-15 см. Дно его выравнивается и трамбуется. Насыпается слой щебня 10 см и снова трамбуется. Желательно использовать при этом виброплиту: ручной трамбовкой вы достаточно грунт не уплотните. Высота ленты — 20-30 см, толщина плитного фундамента — 10 см.
В зависимости от выбранного типа фундамента сооружается соответствующая опалубка. Для большей прочности делают армирование прутком 10-12 мм диаметра. Для ленты — по периметру укладывают две нитки, для плиты делают «клетку»: укладывают прутки вдоль и поперек с шагом 20 см. Заливается все бетоном марки не ниже М200.
Если температура во время строительства держится в районе +20°C, примерно через неделю можно продолжать работы: бетон набрал более половины прочности. На него укладывают два ряда гидроизоляции (рубероид, толь, современные рулонные гидроизоляции), промазывают битумной мастикой или другим жидким гидроизоляционным раствором. После этого можно начинать кладку.
Размеры и материалы
Это небольшой мангал из кирпича своими руками сложить можно даже не имея никакого опыта. Он представляет собой сооружение в виде буквы «П». Есть две части: собственно жаровня и рядом столик. Конструкция несложная и легко модифицируется. Можно добавить еще одну секцию рядом, сделать шире или уже, глубже или мельче. Можно сделать два выступа под решетки — это если готовиться будет большое количество шашлыков.
В базовом варианте размеры такие:
- ширина 180 см;
- глубина 90 см;
- высота мангала 100 см.
Для кладки этого садового мангала можно брать полнотелый керамический кирпич, можно использовать и шамотный ША-8. Для данной ниже порядовки использовано 202 кирпича.
Для нижней части — до 5-го ряда — раствор используют цементно-песчаный 1:3 или с добавлением к нему одной части извести. Далее, там где уже будет идти нагрев, используется глиняно-песчаный раствор. Его пропорции подбирают исходя из качеств глины (жирная, нормальная, тощая). По густоте — он не должен быть слишком жидким, но и не слишком густым. Примерно, как хорошая густая сметана.
Порядовка и порядок работ
Этот дачный мангал складывается из кирпичей, уложенных «на постель». Два выступающих ряда (кирпичи уложены поперек) служат опорой для листа жаровни и сетки мангала. Тут можно класть и на ложок (ставить на узкую часть), тогда лист поднимется чуть выше. В нижней части можно складывать дрова или использовать для других хозяйственных нужд.
Ряды кладутся в перевязку — со смещением, для этого нужны половинки кирпичей. Их можно нарезать болгаркой. Первые шесть рядов формируют жаровню и стол справа. Начиная с 7-го ряда кладка идет только в той части, где будет располагаться сам мангал.
Толщина шва 5-8 мм. Она должна быть одинаковой.
Порядовка небольшого дачного мангала из кирпича
Чтобы не нарушить геометрию при строительстве, можно натянуть шнуры и по ним ровнять все ряды. Но каждый кирпич и каждый ряд контролируете уровнем на горизонтальность. Постоянно нужно проверять вертикальность стенок и углов. Для этого используют строительный отвес (шнур с грузком на конце). Можно вертикальность проверять и уровнем, но он имеет погрешность, тем более, если это не профессиональный, а любительский инструмент. Так что при такой проверке есть солидная вероятность получить жаровню с косыми, заваленными стенками.
Порядовка этого кирпичного мангала проста, и дополнительных пояснений не требует. Могут возникнуть вопросы по поводу сушки. Если погода сухая, оставляйте мангал сушиться на три-четыре дня. Потом можно понемногу разводить огонь. Пару дней топите в щадящем режиме, используя тонкие дрова и понемногу. Потом можно зажарить первую партию шашлыков.
Один из вариантов простого мангала из кирпича. От базового вариант отличается тем, что есть два ряда выступающих кирпичей. Еще одно отличие — столик имеет меньшие размеры
Если предвидятся дожди, а над мангалом нет навеса, накройте его клеенкой. Примерно через неделю можно начинать медленную просушку: огонь разводите небольшой и ненадолго. Сушка будет идти тоже 2-3 дня. Затем мангал из кирпича, сложенный своими руками можно испытывать.
Возможно, вам будет интересно почитать «Как сделать мангал из металла своими руками»
Проекты кирпичных мангалов с печкой
Проект мангала из кирпича с плитой – еще один важный этап и следующий шаг после нахождения правильного места. Вначале нужно продумать конфигурацию и размеры будущей печки. Начать лучше с эскиза, чтобы представить все наглядно.
Проект можно составить самостоятельно, найти готовый вариант в интернете или обратиться к специалистам. Чертеж важен для наглядности и определения последовательности работ, расчета материалов.
Печь мангал с закрытой плитой
Мангал с варочной плитой закрытого типа обустраивается со стенками с боков и сзади. Открыта плита будет только спереди. Одновременно такой мангал может оснащаться духовкой.
Плита для варки закрытого типа привлекательна тем, что еда в ней получается особенной. Приготовление напоминает русскую печь.
Печь мангал с открытой плитой
Мангал с плитой открытого типа привлекателен тем, что на возведение конструкции требуется меньше материала. Еще одно преимущество – больше пространства. Над плитой ничего нет, потому можно использовать емкости любой высоты.
Печь мангал с духовкой плитой
Мангал с духовкой – конструкция с несколькими функциями. На ней можно готовить разные блюда
Важное преимущество – одновременно можно использовать разные отделения конструкции – варить суп на плите, запекать шашлыки на мангале и птицу в духовке
Пошаговая инструкция по изготовлению печи-барбекю с казаном
Когда место для строительства выбрано и подготовлено, составлены чертежи и схемы будущей конструкции, а необходимые материалы куплены, можно приступать к непосредственному возведению печи-барбекю. Для этого нужно выполнить следующие действия:
На выбранном участке сделать разметку под фундамент будущей печи. Для этого можно использовать шнуры и колья.
- В соответствии с разметкой выкопать котлован глубиной 35 см. Его дно необходимо разравнять и утрамбовать.
- Внутрь котлована засыпать песок, чтобы получился равномерный слой толщиной 10 см. Материал будет лучше спрессовываться, если его намочить.
- Сверху насыпать такой же слой гравия.
- Из обрезной доски или толстой фанеры изготовить опалубку. Её высота должна быть не менее 25 см, чтобы уровень залитого бетона не доходил до верхнего края борта.
Установить опалубку на дно котлована параллельно его стенкам.
Из арматурных прутьев толщиной 12 мм изготовить объёмный каркас с ячейками размером 10х10 см. Конструкция не должна касаться дна, поэтому под неё в шахматном порядке подложить деревянные бруски или фрагменты кирпичей.
- Залить бетонную смесь. Для фундамента использовать цемент марки М 250. Арматурный каркас должен полностью скрыться под жидким раствором.
Накрыть фундамент гидроизоляционным материалом. Для этого использовать рубероид или толстый полиэтилен. Это необходимо для того, чтобы влага внутри бетона равномерно испарялась. Если оставить фундамент не закрытым, то верхний слой быстро высохнет. В будущем это чревато тем, что основание потрескается. Бетонная смесь застынет через 4–5 дней. Первые двое суток нужно открывать гидроизоляцию и поливать основание водой через каждые 10–12 часов. Полиэтилен или рубероид не даёт влаге быстро испаряться. Так происходит равномерное затвердение плитного фундамента.
Когда основание высохнет, его необходимо покрыть слоем рубероида или другого гидроизоляционного материала, и лишь на него выкладывать кирпич. Первые 6–7 рядов не скрепляются цементным раствором.
Порядовку печи-барбекю нужно делать в соответствии со схемой. Каждый последующий ряд необходимо смещать относительно предыдущего в шахматном порядке. Такой способ имеет название — кладка в полкирпича. Этим обеспечивается надёжная связка материала.
- Для топочной камеры необходимо использовать шамотный кирпич. Он выдерживает температуру более 1600°С. Каждый ряд проверять на вертикаль и горизонталь с помощью строительного уровня, угольника и отвеса.
- Сформировать места для зольников и дверей.
Для казана необходимо изготовить топочный отсек в виде прямого или суживающегося кверху цилиндра. Эту часть печи изготовить из шамотного кирпича.
- К строительству дымохода можно приступать только после полного затвердения раствора в кладке. Трубу можно возводить не только из кирпича. Для этого часто используют металл.
- Установить смеситель и мойку. Присоединить шланги подачи воды.
- После полного высыхания раствора и усадки конструкции печи можно приступить к её отделке. Для этого можно использовать камень, кирпич, изразцы или побелку.
- Отделочный материал необходимо крепить на подготовленное основание. Для этого нужно сначала оштукатурить поверхность с использованием монтажной сетки с размером ячеек 10х10 мм.
- Если вы выбрали побелку, то нужно применять ту, которая не пачкается. Для этого подойдёт гашёный карбид или соль извести.
Для отделки камнями и изразцами достаточно очистить поверхность от пыли и использовать готовые склеивающие смеси.
Чертеж
Перед тем, как начать кладку барбекю, следует на бумаге составить чертеж. На нём же указать все размеры с учетом размеров кирпича.
Чертеж позволить сэкономить время, материалы и даст вам возможность оценить картину в целом
Рассмотрим пример открытого барбекю:

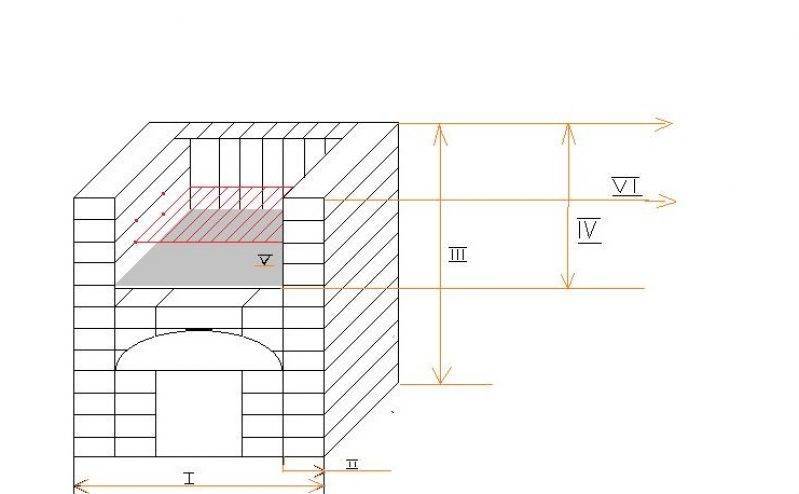

Чертеж открытого мангала
I
Размер мангала в ширину – 1 метр
II
Размер огнеупорного кирпича – 11.4 см. из этих данных вычисляется ширина ниши для дров: 11.4*4= 45.6; 100(1 метр)-45.6=54.4 см.
III
Высота мангала – 80см.
IV
Высота рабочей части мангала – 35см.
V
Железный поддон для углей. Его можно установить над кирпичной поверхностью 5см., а возможно и просто установить его на кирпичную кладку.
VI
Глубина мангала – 60см.
Красными точками обозначены держатели для сетки или для установки под шампура.
