Как правильно провести регулировку

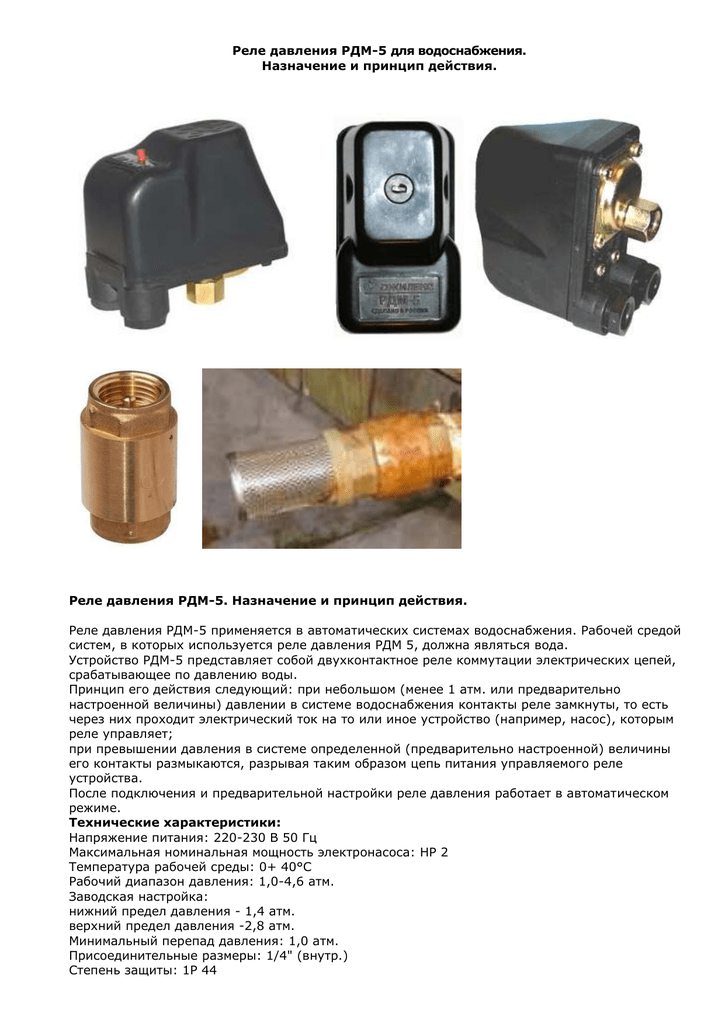

Реле РДМ-5 предусмотрено для насоса с гидроаккумулятором и состоит из металлического кожуха, внутри которого располагается контактная группа, управляемая резиновой мембраной, связанной с подающей магистралью. Прибор автоматически запускает станцию при снижении напора в трубопроводе до нижнего заданного предела и отключает питание при достижении максимального уровня.
- напряжение: 220-230 В;
- температура: 0…+40°С;
- рекомендуемый размер давления: 1,1-4,8 атм;
- нижняя граница срабатывания – 1,2 атм;
- верхний уровень – 3,1 атм;
- разница давления: 1,8 атм.
Подключение и настройка реле РДМ-5:
Как настраивается нижний предел давления
Технические показатели РД, установленные на заводе, могут не соответствовать местным условиям эксплуатации. Конструкция прибора предусматривает регулировку параметров реле своими руками. Перед началом корректировки необходимо убедиться, что давление перед расширительным баком будет равно 1,3-1,4 атм. В противном случае все проделанные манипуляции не приведут к желаемому результату, так как контакты электроприбора не будут смыкаться и станция не заработает.
Под кожухом приспособления расположены маленькая и большая гайка с пружинами. При вращении регулировочного механизма вправо максимальный предел срабатывания увеличится. Снижение границы отключения происходит при движении гайки в противоположную сторону.
Точная регулировка – инструкция по стабилизации давления в домашней системе водоснабжения:
- Отключаем гидроаккумулятор и присоединяем РД к точке приема.
- Запускаем насос, проверяем непроницаемость системы и работу агрегата на стандартных настройках.
- Манометр зафиксировал 3 атм.
- Снимаем кожух реле.
- С помощью большого механизма корректируем порог остановки насоса, рекомендуемые значения – 2,5-3,1 атм.
- Устанавливаем гидроаккумулятор на место и проверяем в нем давление (норма – 1,5 атм).
- В самой высокой точке водозабора открываем кран, отслеживаем силу напора и фиксируем момент запуска насоса (нижний уровень).
- Закрываем кран, наблюдаем повышение давления и отмечаем верхнюю границу остановки устройства.
Начальную границу срабатывания можно отрегулировать ослаблением или усилением затяжки маленькой гайки с пружиной, а также путем снижения концентрации воздуха в расширительной камере гидроаккумулятора.
Как отрегулировать прибор?
Соединения наружных и внутренних трубопроводов должны быть проверены испытаниями, чтобы возникающие впоследствии протечки не мешали процессу регулировки. Из-за негерметичности стыков давление до насоса или после него станет самопроизвольно снижаться, что скажется и на работе реле.
Перед настройкой следует определить необходимую величину напора. Чтобы подать воду во все точки водоразбора, расположенные на разных этажах, надо обеспечить необходимое давление в гидроаккумуляторе. Усилий мембраны бака должно хватать на то, чтобы вытолкнуть весь объем воды на необходимую высоту и преодолеть все местные сопротивления. В домашних условиях эта величина давления чаще всего определяется экспериментальным путем.
Расчет делается просто: 1 м высоты подъема равен 10 м горизонтального участка и соответствует давлению 0,1 Бар. В расчет принимается самая дальняя ветвь водоснабжения. Примерно определив необходимый напор, надо создать такое давление со стороны воздушной камеры гидроаккумулятора. Для этого следует снять пластиковый колпачок с золотника (как правило, находится в торце бачка) и обычным автомобильным насосом подкачать воздушную камеру, контролируя давление манометром.
Дальше производится регулировка реле давления, как того требует инструкция:
- Не присоединяя патрубок внутренней водопроводной сети, проверьте, как работает реле совместно с насосом на заводских настройках. Заодно проверьте герметичность наружного трубопровода.
- Снимите пластмассовую крышку реле, прикрывающую регулировочные винты.
- Большим винтом регулируется верхний предел (отключение насоса), маленьким — перепад давлений. Отрегулируйте нижний предел таким образом, чтобы его величина составляла на 0,2 Бар больше, чем вы закачали в гидроаккумулятор.
- Чтобы выйти на точные значения, настраивать придется несколько раз, открывая краны смесителей и выпуская воду из аккумулятора. При этом регистрируйте показания манометра при отключении и включении насоса и корректируйте их настроечными винтами.
В результате настроек разница между нижним и верхним пределом не должна быть менее 1 Бар. Практика показывает, что оптимальный перепад давлений — около 1,5 Бар, тогда насос не будет включаться слишком часто. По окончании регулировки не спешите ставить крышку на место, проследите в течение 1 дня за работой системы. Возможно, потребуется небольшая корректировка.
Настройка реле давления
Бывают случаи, когда настройки датчика по умолчанию не устраивают пользователей насосного оборудования. Например, если открыть кран на каком-либо этаже здания, то можно заметить, что напор воды в нем быстро снижается. Также установка некоторых систем, очищающих воду, невозможна, если сила сжатия в системе находится на уровне меньше 2,5 бар. Если станция настроена на включение при 1,6-1,8 бар, то фильтры в данном случае работать не будут.
Обычно настройка реле давления своими руками не вызывает затруднений и выполняется по следующему алгоритму.
- Запишите показатели манометра при включении и отключении агрегата.
- Выдерните шнур питания станции из розетки или отключите автоматы.
- Снимите крышку с датчика. Обычно она закреплена 1 шурупом. Под крышкой можно увидеть 2 винта с пружинами. Тот, что больше, отвечает за давление, при котором происходит запуск двигателя станции. Обычно возле него стоит маркировка в виде буквы “Р” и нарисованы стрелки с нанесенными возле них знаками “+” и “-”.
- Чтобы увеличить силу сжатия, вращайте гайку по направлению к знаку “+”. И наоборот, чтобы снизить ее, нужно крутить винт к знаку “-”. Сделайте один оборот гайки в требуемом направлении и запустите аппарат.
- Дождитесь, пока станция отключится. Если показания манометра вас не устраивают, то продолжайте вращать гайку и включать аппарат до тех пор, пока давление в накопителе не достигнет требуемого значения.
- На следующем этапе следует настроить момент выключения станции. Для этого предназначен винт меньшего размера с пружиной вокруг. Возле него находится маркировка “ΔP”, а также нарисованы стрелки со знаками “+” и “-”. Настройка регулятора давления на включение устройства проводится так же, как и на отключение аппарата.
Читать также: Схема инвертора для плазменной резки
Например, агрегат имеет заводские настройки, при которых Рвкл = 1,6 бар, а Рвыкл = 2,6 бар. Из этого следует, что разница не выходит за пределы стандартного значения и равна 1 бар. Если требуется по каким-либо причинам увеличить Рвыкл до 4 бар, то следует увеличить и интервал до 1,5 бар. То есть, Рвкл должно быть около 2,5 бар.
Но при увеличении данного интервала увеличится и перепад давления в системе водоснабжения. Иногда это может вызывать дискомфорт, поскольку придется израсходовать большее количество воды из бака, чтобы станция включилась. Но благодаря большому интервалу между Рвкл и Рвыкл включение насоса будет происходить реже, что увеличит его ресурс.
Вышеописанные манипуляции с настройками силы сжатия возможны только при наличии оборудования соответствующей мощности. К примеру, в тех. паспорте к аппарату указано, что он может выдать не более 3,5 бар. Значит, настраивать на нем Рвыкл = 4 бар не имеет смысла, поскольку станция будет работать без остановки, а давление в баке так и не сможет подняться до необходимого значения. Поэтому, чтобы получить давление в ресивере 4 бар и выше, необходимо приобрести насос соответствующей мощности.
Реле давления является одной из важных частей насосной станции. Оно отвечает за работу насоса при определенных значениях давления. Периодически реле нуждается в правильной настройке. Для этого следует знать, как оно устроено, его принцип работы и технические характеристики.
Как работает регулятор давления?
В исходом состоянии газ поступает на вход клапана, протекает в зазоре между седлом и клапаном и поступает на выход. Величина зазора определяется степенью поджатия пружины, которое изменяется с помощью регулировочного винта. Получается, что давление на выходе зависит от давления на входе и величины зазора между клапаном 7 и седлом 5.
В случае, если давление на выходе вырастет, то под его воздействием мембрана переместится и сожмет пружину, которая, в свою очередь, переместит клапан 7, проходное сечение уменьшится. Потери давления на нем возрастут, что вызовет падение давление в отводимой линии до величины настройки.
Если давление на выходе регулятора упадет ниже установленной величины, давление с которым газ воздействует на мембрану уменьшится, в результате снизится поджатие пружины 1. Клапан 7 переместится и увеличит проходное сечение. Потери на нем снизятся, что вызовет рост давления в отводимой линии до величины настройки.
Как регулятор поддерживает давление на постоянном уровне
Получается, что величина давления в отводимой линии поддерживается на постоянном уровне, за счет изменения величины потерь на регуляторе. Регулятор настраивается с помощью регулировочного винта, который изменяет поджатие пружины 1, управляющее воздействие на клапан через мембрану оказывает давление газа из отводимой линии.
Давление на выходе регулятора определяется как разность между давлением на входе и величиной потерь давления на клапане.
ТОП-8 поверхностных насосных станций
| Фото | Название | Рейтинг | Цена | |
| #1 | АКВАРОБОТ JET 100 L | 100 / 100 1 — голос | Узнать цену | |
| #2 | UNIPUMP AUTO JET 100 L | 99 / 100 1 — голос | Узнать цену | |
| #3 | Marina CAM 100/25 | 98 / 100 | Узнать цену | |
| #4 | ДЖИЛЕКС Джамбо 70/50 Н-24 | 97 / 100 1 — голос | Узнать цену | |
| #5 | DENZEL PSХ1300 | 96 / 100 | Узнать цену | |
| #6 | ВИХРЬ АСВ-1200/50 | 95 / 100 2 — голоса | Узнать цену | |
| #7 | GARDENA 3000/4 Classic (1770) | 94 / 100 | Узнать цену | |
| #8 | Quattro Elementi Automatico 1000 Inox (19 л.) | 93 / 100 | Узнать цену |
Какую бы вы выбрали насосную станцию или посоветовали?
Принять участие в опросе
Типы приборов
Производители предлагают различные варианты устройств, которые относятся к электромеханическому или электронному виду. Они могут входить в комплектацию насосного агрегата или этот элемент можно установить самостоятельно.
Реле может входить в комплектацию насосного агрегата
Электромеханическое реле
Устройства этого типа давно и успешно применяются при монтаже систем водоснабжения. Несмотря на простоту конструкции, они зарекомендовали себя надежностью и удобством в использовании.
Электромеханическое реле
Работа механического прибора основана на замыкании и разъединении контактов из-за изменения положения гибкой мембраны, находящейся внутри изделия. Она сопряжена с двумя пружинными элементами, откликающиеся на ее позицию. Одна пружина (более габаритная) установлена на максимум давления, другая — на дельту между верхним и нижним границами.
При достижении давлением минимума пластина ослабевает, контакты оказываются замкнутыми и электропривод насосного оборудования начинает работу. Если давление доходит до высшего порогового показателя, разъединяется контакт под пружиной и двигатель выключается. Упругость пружин меняется посредством регулирующих гаек. Чтобы установить срабатывание реле при более высоком значении давления, их затягивают. Ослабление приводит к уменьшению параметра.
Электромеханические реле давления
Электронный прибор
Для управления функционированием реле в моделях этого типа используются электронные датчики, которые измеряют напор при помощи пьезорезистивного эффекта.
Электронное реле давления воды для насоса
Электронные устройства оснащаются различными дополнительными опциями, например, возможностью плавного пуска или отключения работы станции в аварийной ситуации. Они проще настраиваются, пороговые значения давления выставляются более точно. Стоит отметить, что для бытового использования высокая точность срабатывания обычно не требуется.
Чаще всего электронные модели комплектуются собственным гидробаком небольшого объема, что позволяет дополнительно защитить систему от гидроудара. Изделия характеризуются высокой надежностью и долговечностью, но довольно капризны к качеству перекачиваемой жидкости. Поэтому для защиты реле требуется устанавливать фильтрующие элементы.
Электронное реле давления Optima EP-1 с защитой сухого хода
Как отрегулировать прибор?
Соединения наружных и внутренних трубопроводов должны быть проверены испытаниями, чтобы возникающие впоследствии протечки не мешали процессу регулировки. Из-за негерметичности стыков давление до насоса или после него станет самопроизвольно снижаться, что скажется и на работе реле.
Перед настройкой следует определить необходимую величину напора. Чтобы подать воду во все точки водоразбора, расположенные на разных этажах, надо обеспечить необходимое давление в гидроаккумуляторе. Усилий мембраны бака должно хватать на то, чтобы вытолкнуть весь объем воды на необходимую высоту и преодолеть все местные сопротивления. В домашних условиях эта величина давления чаще всего определяется экспериментальным путем.
Расчет делается просто: 1 м высоты подъема равен 10 м горизонтального участка и соответствует давлению 0,1 Бар. В расчет принимается самая дальняя ветвь водоснабжения. Примерно определив необходимый напор, надо создать такое давление со стороны воздушной камеры гидроаккумулятора. Для этого следует снять пластиковый колпачок с золотника (как правило, находится в торце бачка) и обычным автомобильным насосом подкачать воздушную камеру, контролируя давление манометром.
Дальше производится регулировка реле давления, как того требует инструкция:
- Не присоединяя патрубок внутренней водопроводной сети, проверьте, как работает реле совместно с насосом на заводских настройках. Заодно проверьте герметичность наружного трубопровода.
- Снимите пластмассовую крышку реле, прикрывающую регулировочные винты.
- Большим винтом регулируется верхний предел (отключение насоса), маленьким — перепад давлений. Отрегулируйте нижний предел таким образом, чтобы его величина составляла на 0,2 Бар больше, чем вы закачали в гидроаккумулятор.
- Чтобы выйти на точные значения, настраивать придется несколько раз, открывая краны смесителей и выпуская воду из аккумулятора. При этом регистрируйте показания манометра при отключении и включении насоса и корректируйте их настроечными винтами.
В результате настроек разница между нижним и верхним пределом не должна быть менее 1 Бар. Практика показывает, что оптимальный перепад давлений — около 1,5 Бар, тогда насос не будет включаться слишком часто. По окончании регулировки не спешите ставить крышку на место, проследите в течение 1 дня за работой системы. Возможно, потребуется небольшая корректировка.
Принцип действия
Схема работы выглядит следующим образом:
- Производитель настраивает прибор на самый низкий предел давления в 1.4 Бар и на высокий – 2.8 Бар. Когда в гидроаккумуляторе давление меньше минимального предела, контакты сомкнуты, и насос начинает накачивать воду в мембранный промежуточный бак.
- После того, как давление превысит верхний предел, в работу вступает пружинный клапан, который срабатывает и размыкает контакты в реле. В таком случае подача воды будет прекращена.
- При появлении водоразбора мембрана начинает опустошаться, и когда давление снизится и достигнет минимального порога, контакты реле снова замкнуться и насос начет работать.
Обычно в комплекте к устройству РДМ 5 идут готовые насосные станции, которые состоят из бачка, насоса, аккумулятора (водяного) и своего реле управления. При покупке станция будет иметь заводские настройки и готова к работе, но для начала потребуется подключение к трубам/электросети и установка.
Но готовые изделия могут не подойти по ряду причин:
- Недостаточная емкость гидроаккумулятора.
- Напор насоса мал и его не хватает для обеспечения подачи воды на требуемую высоту.
- Используется глубинный насос, который требуется опускать в скважину.
Перед покупкой и подключением советуем изучить все технические характеристики:
- Диапазон по давлению – от 1 до 4,65 Бар.
- Диапазон температуры – от 0 до +42 градусов.
- Перепад давления (минимальный) – 1 бар.
- Питание – 220 В.
- Диаметр штуцеров – 15, присоединение – ¼ .
Если вам не подходит какая-то из характеристик, то придется искать иные регуляторы. Но как показывает практика, параметры прибора удовлетворяют всем требованиям б80% всех автономных систем.
Часто встречающиеся ситуации
Во время эксплуатации насосной станции могут появляться различные сбои в ее работе, причина нарушений – неправильное включение/выключение электрического двигателя.
Необходимость замены реле
Замена выполняется в следующем порядке.
Отключите питание и полностью слейте воду с гидроаккумулятора. Краны отставьте в открытом положении. Питание насоса должно быть выключено перед началом работ
Отсоедините провода подвода тока и подключения электрического двигателя. Если есть заземление, то надо открутить и его. Достаньте кабели из патрубков. Выполняется отсоединение проводов
Открутите старое реле. Оно фиксируется к металлической трубе при помощи штуцера
Важно помнить, что остаточное давление воды в баллоне всегда будет, чтобы уменьшить разливы, подкладывайте под штуцер миску или иную небольшую емкость. Объем оставшейся воды зависит от диаметра и метража водопроводных труб, расположенных между открытым краном и насосной станцией
Старое реле необходимо снять
Установите новое реле давления, плотно закрутите металлический штуцер
Обращайте внимание на состояние прокладки, не допускайте появления протечек. Установка нового реле давления
Закрутите провода на клеммнике
Проверьте стояние большой и маленькой пружин, они должны иметь заводскую регулировку
Подключение питания к прибору
После этого закройте все водопроводные краны или главный вентиль на выходе, включите насос и выполните точную регулировку давления воды по вышеописанному алгоритму. Никогда не спешите. Работы несложные, но последствия ошибок могут быть очень печальными.
Перед запуском насоса следует убедиться в правильности подключения и регулировки реле
Насос постоянно включается/выключается
Это значит, что давление воды резко повышается до максимальных значений, двигатель при этом выключается. Давление столь же резко падает до минимальных и агрегат опять включается.
В этом случае реле давления трогать не надо, оно не виновато. Причина в гидроаккумуляторе – порвалась или сильно растянулась резиновая мембрана, размещенная внутри баллона. Она не расширяется, не принимает воду и не компенсирует повышение давления.
Принцип работы мембраны в гидроаккумуляторе
Как известно из школьных уроков физики, вода не сжимается. При включении насоса давление моментально поднимается, при выключении также моментально падает. Придется разбирать гидроаккумулятор и менять мембрану.
Решить проблему поможет замена мембраны
Для нормальной работы насоса рекомендуется давление воздуха в металлическом баллоне устанавливать примерно на 10% ниже параметра включения электрического двигателя. Давление проверяется только после полного спуска воды из гидроаккумулятора. Если она есть, то значения поднимаются и искажают регулировочные показатели.
Насос длительное время не выключается
Вначале все было нормально, а потом появилась такая проблема. Причина – износ насоса, он уже не может создавать нужное давление. Регулировка простая – немного уменьшите максимальное значение до момента выключения насоса. Чтобы иметь запас по надежности давление рекомендуется еще снизить на несколько десятых долей атмосферы. Если в результате регулировки показатели понижаются до критических, то придется менять водяной насос.
Если насос долго не выключается, это может указывать на износ оборудования
Воды в системе нет, а насос не включается
Есть три причины: неисправна проводка, закислились клеммы подключения или перегорел электрический двигатель. Для проверки надо иметь тестер и прозвонить электрооборудование, работы следует делать строго по правилам ПУЭ.
Если насос не включается, возможно, проблема в контактах релеЧто делать, если реле полностью разрегулировано?
Видео — Регулировка давления насосной станции, реле давления
Для многих частных домов, имеющих автономную систему водообеспечения, весьма актуальна проблема поддержания стабильного давления в водопроводной системе. Чрезмерное внутрисетевое давление ни к чему хорошему привести не может – это повышенный износ водозапорной арматуры, самих труб, фитингов, прочих сантехнических приборов и приспособлений. Специально для решения данной проблемы было разработано реле давления Джилекс, поступающее на прилавки под маркировкой РДМ-5.
Когда требуется регулировать реле давления
Если насосная станция куплена в готовом виде, в ней действуют заводские установки. При сборке оборудования вручную из составных элементов регулировка реле является обязательным этапом перед тестированием прибора. В работе отдельных узлов наблюдается взаимосвязь с настройками реле, которые могут помешать эксплуатации устройства.
При большой длине магистрали могут потребоваться дополнительные действия по закручиванию больших пружин, чтобы повысить давление в системе. Некоторые жильцы, у которых установлено автономное отопление и водопровод, жалуются на периодическое падение напора в тот момент, когда человек находился в душе. Вода греется котлом или бойлером, в момент падения давления становится очень горячей. Это также связано с работой насосной станции.
При регулировке верхнего и нижнего порога реле давления нужно искать золотую середину. В теории эти два показателя должны иметь минимальный разброс значений, но тогда насос будет очень часто включаться и выключаться, что приведет к его быстрому износу. Если выставить нижний показатель на минимальное значение, а верхний на максимальное, будет ощущаться резкое падение напора в системе. Но в таком случае насос проработает дольше.
Читать также: Дроссель для полуавтомата с вольтодобавкой схема
Иногда рабочая камера за мембраной реле забивается различными отложениями из перекачиваемой воды. Чтобы прочистить отверстие, резину снимают, переворачивают другой стороной и собирают все детали в обратном порядке. После этого нужно протестировать работу насосной станции, проверить настройки и при необходимости сделать коррекцию.
Регулировка
Регулировка реле давления РДМ 5 выполняется только после установки и подключений к трубопроводу и электричеству. Соединения внутренних и наружных трубопроводов обязательно должны быть проведены испытаниями, чтобы протечки, которые могут появиться впоследствии, не мешали регулировке. Из-за того, что стыки негерметичны, давление может начать само по себе снижаться, и это будет сказываться на работе устройства.
Перед началом настройки определите требуемую величину напора. Для подачи воды во всех точках водоразбора, который расположен на разных этажах, требуется поддерживать необходимое давление в мембране. Усилий гидроаккумулятора бака должно хватить на то, чтобы выталкивать весь объем воды на требуемую высоту и преодолевать сопротивления. Для домашних условий определить величину давления придется только путем экспериментов.
Далее идет регулировка по инструкции:
- Не подсоединяйте патрубок внутренней сети водопровода, а вначале проверьте, как функционирует реле вместе с насосом при заводских настройках. Заодно вы сможете проверить герметичность наружного трубопровода.
- Снимите крышку из пластмассы реле, которая закрывает регулировочные винты.
- При помощи большого винта отрегулируйте верхний предел, при котором насос будет отключаться, а маленьким перепады давлений. Нижний предел должен быть отрегулирован так, чтобы его величина была на 0,2 бар больше, чем закачено в гидроаккумулятор.
- Чтобы узнать точные значения, настройку придется проводить несколько раз, и при этом посменно открывать краны на смесителях и спускать воду. При этом записывайте показания на манометре приключении/отключении насоса и проводите корректировку при помощи настроечных винтов.
В результате получится, что между верхним и нижним пределом разница будет не менее 1 бар. Как показывает практика, оптимальный перепад равен 1,5 бар и тогда насос не будет включаться слишком часто. После регулировки не нужно сразу же ставить крышку на место, для начала нужно проследить за работой системы в течении суток, так как есть вероятность, что потребуется регулировка.
ТОП 9 магазинов, где я выгодно закупаюсь
Петрович — строй-торг домInstrumTorgЛеруа МерленStroylandia- Строительные и отделочные материалыOBI — стройматериалы и все для домаСтроительный дворМаксидомВсе ИнструментыГараж Тулс
ТОП 7 по товарам и мебели для дома:
ДомовойМебель для домаHomeX — все для отделкиДизайнерская мебельМебель и кухни на заказ220 Вольт- Инструменты для домаМВидео- техника для дома
7 лучших строительных и мебельных магазинов!
Для многих частных домов, имеющих автономную систему водообеспечения, весьма актуальна проблема поддержания стабильного давления в водопроводной системе. Чрезмерное внутрисетевое давление ни к чему хорошему привести не может – это повышенный износ водозапорной арматуры, самих труб, фитингов, прочих сантехнических приборов и приспособлений. Специально для решения данной проблемы было разработано реле давления Джилекс, поступающее на прилавки под маркировкой РДМ-5.
Правила и поэтапная инструкция по настройке реле давления гидроаккумулятора
Как правильно провести регулировку
Реле РДМ-5 предусмотрено для насоса с гидроаккумулятором и состоит из металлического кожуха, внутри которого располагается контактная группа, управляемая резиновой мембраной, связанной с подающей магистралью. Прибор автоматически запускает станцию при снижении напора в трубопроводе до нижнего заданного предела и отключает питание при достижении максимального уровня.
Заводские настройки:
- напряжение: 220-230 В;
- температура: 0…+40°С;
- рекомендуемый размер давления: 1,1-4,8 атм;
- нижняя граница срабатывания — 1,2 атм;
- верхний уровень — 3,1 атм;
- разница давления: 1,8 атм.
Подключение и настройка реле РДМ-5:
- Подключить устройство к выпускному штуцеру насоса.
- Открыть защитный кожух.
- Подсоединить контакты РД к центральной электрической сети при помощи трехжильного кабеля сечением 1,5 мм² (паспорт прибора).
- Запустить установку, при этом все краны в системе должны быть открыты. После удаления воздуха из водопровода перекрыть подачу и отключить питание.
- Установить кожух РД.
- Запустить станцию и зафиксировать нижний порог срабатывания.
- Подождать какое-то время, пока давление в магистрали не достигнет предельного уровня, при этом станция должна отключиться автоматически. Запомнить или записать значение, которое было на шкале манометра.
- Полученные результаты сравнить с заводскими рекомендациями. Если снятые параметры отличаются от нормативов или работа реле не обеспечивает достаточную силу напора, можно подкорректировать настройку самостоятельно.
Как настраивается нижний предел давления
Технические показатели РД, установленные на заводе, могут не соответствовать местным условиям эксплуатации. Конструкция прибора предусматривает регулировку параметров реле своими руками. Перед началом корректировки необходимо убедиться, что давление перед расширительным баком будет равно 1,3-1,4 атм. В противном случае все проделанные манипуляции не приведут к желаемому результату, так как контакты электроприбора не будут смыкаться и станция не заработает.
Под кожухом приспособления расположены маленькая и большая гайка с пружинами. При вращении регулировочного механизма вправо максимальный предел срабатывания увеличится. Снижение границы отключения происходит при движении гайки в противоположную сторону.
Точная регулировка — инструкция по стабилизации давления в домашней системе водоснабжения:
- Отключаем гидроаккумулятор и присоединяем РД к точке приема.
- Запускаем насос, проверяем непроницаемость системы и работу агрегата на стандартных настройках.
- Манометр зафиксировал 3 атм.
- Снимаем кожух реле.
- С помощью большого механизма корректируем порог остановки насоса, рекомендуемые значения — 2,5-3,1 атм.
- Устанавливаем гидроаккумулятор на место и проверяем в нем давление (норма — 1,5 атм).
- В самой высокой точке водозабора открываем кран, отслеживаем силу напора и фиксируем момент запуска насоса (нижний уровень).
- Закрываем кран, наблюдаем повышение давления и отмечаем верхнюю границу остановки устройства.
Начальную границу срабатывания можно отрегулировать ослаблением или усилением затяжки маленькой гайки с пружиной, а также путем снижения концентрации воздуха в расширительной камере гидроаккумулятора.
Что необходимо иметь ввиду перед началом работы?
Давайте условимся о терминах.
Большая пружина и малая пружина. Пружины очевидным образом отличаются по размеру. Если в вашем реле не две пружины и если их нельзя явно различить по размеру, то эта инструкция, возможно, не будет вам полезна! Имейте это ввиду при дальнейшем чтении
Реле давления со снятой крышкой
Закручивание пружины (большой или малой). Это закручивание гайки, которая сжимает пружину. В процессе закручивания пружина сжимается
Откручивание пружины (большой или малой). Это действие, обратное закручиванию.
Ваша система должна быть оснащена манометром
Это важно. Мы будем им пользоваться при настройке
Бак гидроаккумулятор должен быть накачан. Давление в баке (при полностью слитой системе) должно составлять величину, на 1-2 десятые атмосферы ниже желаемого давления включения.
Фильтры, имеющиеся в системе, должны быть прочищены.
В этой инструкции мы не касаемся вопросов сборки станции и заливки ее водой. Считаем, что у нас все подключено и работает правильно. Только реле надо настроить и все.
Если насосная станция работала нормально, но внезапно что-то разладилось
Всегда в таких случаях проверяем утечки, прочищаем фильтры, проверяем давление в баке аккумуляторе. Без этих простейших мер в реле не лазим.
