Принцип работы
Предохранительный клапан представлен основной корпусной конструкцией и несколькими элементами, которые расположены в латунной или никелевой оболочке. Как правило, данное устройство имеет перевернутую Т-образную форму. На донной части водонагревательного бака фиксируется обратный клапан, предотвращающий вытекание воды под воздействием падения уровня давления в трубопроводе.
На перпендикулярном ответвлении располагается клапанное устройство, срабатывающее при повышении давления, а также отвечающее за слив избыточной жидкости сквозь штуцер. Правильно установленное устройство срабатывает поэтапно.
Обратный клапан в схеме
При уровне давления в резервуаре ниже возникающего в трубопроводе, процесс наполнения вызывает отжим тарельчатой пластины в клапане под воздействием водяного напора.
Нормализация давления сопровождается закрытием пластины и ограничением протекания воды в систему. Режим активного нагрева характеризуется медленным повышением температурных показателей воды и увеличением давления, которое может достигнуть максимальных значений. В этом случае происходит активизация защитного механизма.
Периодическое стекание жидкости через штуцерный канал не должно вызывать опасений, так как свидетельствует о функционировании предохранительного клапана водогрейного бойлера в штатном режиме.
Как слить воду через клапан?
Обычно вода сливается при диагностике поломок. Однако существуют и другие ситуации, когда это процедура необходима.
- Дачные бойлеры. В конце дачного сезона сливать воду необходимо во избежание замерзания. Игнорирование условия приведет к разрыву бойлера в зимний период.
- Авария. В данном случае потребуется освободить емкость бойлера от воды, чтобы устранить неисправности в водопроводной системе.
Некоторые установки не рассчитаны на длительное простаивание без воды. Данная информация указывается в руководстве по эксплуатации. В данном случае на выручку приходит бутылочная вода.
Используя предохранительный клапан, слив воды осуществляется более размеренно и безопасно. Чтобы освободить емкость надо выполнить ряд манипуляций.
- Устройство нагрева пребывает под определенным уровнем давления, поэтому необходимо перекрыть запорный элемент впуска холодной воды. Далее следует постараться максимально выпустить воду через кран.
- После того, как вода полностью уйдет, краник перекрывается. На клапане есть рычаг. Слив начнется сразу же после попадания воздуха в бак. Если водонагреватель оснащен пробкой – ее необходимо вынуть. Если технического отверстия нет – открывается дополнительный краник для вывода воды. Он располагается на патрубке.
- Воздушные массы попадают внутрь, и вода сливается через носик на предохранительном клапане.
Слив – процесс долгий, но не требует больших усилий и особых навыков. Водонагреватель на 50-80 литров опустеет, примерно, спустя 1,5 – 2 часа. В случае, если в клапане имеются накопления ила, то слив воды будет длиться от 3 до 4 ч.
Подписывайтесь так же на наш Youtube, группу , . Там много полезного и интересного контента!

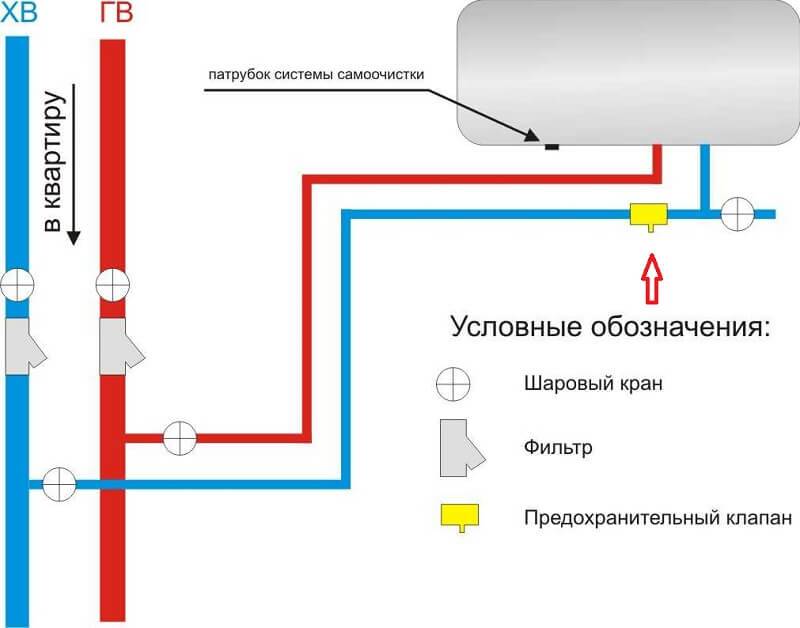

Схема установки прибора на бойлер
Требований к правильной установке клапанного устройства немного:
- Предохранительный клапан всегда устанавливается в разрыв магистрали холодной воды между запорным вентилем и вводом в бойлер, никаких других устройств в этом промежутке стоять не должно;
- Максимальное расстояние от вводного патрубка на бойлере до клапанного предохранителя составляет 180-220 см;
- Для большинства моделей предусмотрена вертикальная установка устройства, при этом вода должна поступать снизу вверх. Направление движения водяного потока обозначается стрелочкой на корпусе.
Сливной штуцер на предохранительном клапане должен соединяться прозрачной полихлорвиниловой трубкой с канализационной магистралью. Прозрачная трубка очень удобна в пользовании – хорошо видно, как работает предохранительный клапан.
Чтобы не сверлить или не резать канализационную трубу, можно использовать специальный тройник для стиральных машин, как на видео
Перед установкой корпус аккуратно продувают воздухом, чтобы избежать неплотного прилегания тарелки к седлу из-за случайно попавшего внутрь мусора или обрезков паковочной ленты. Сборку клапана выполняют по традиционной схеме – резьбу подматывают фумкой по направлению закручивания накидной гайки и скручивают с вводом или подводными шлангами.
Перед запуском бойлера соединение на холодную опрессовывают под рабочим давлением. Если в течение 5-7 мин на стыках не появились капельки воды, значит, установка выполнена правильно.
После заполнения бойлера необходимо проверить работу предохранительного и обратного клапана. Проверку проводят «на холодную». Правильность регулировки аварийного сброса воды можно проверить флажком. При небольшом нажатии, примерно в 1/5 от полного хода, должны появляться первые капли, а при полном вода бежит ручьем. Это значит, что заводские регулировки выполнены правильно.
Работу обратного клапана можно проверить следующим образом. Необходимо до конца наполнить бойлер, после чего перекрыть запорный кран на входе в емкость и центральный ввод. При открытии крана в ванной и на кухне первые пару минут будет выбегать вода из труб. Если поток не прекратился и через 5 минут, значит, «обратка» не держит и требует регулировки. Косвенно уход воды из бойлера можно проконтролировать по падению давления на манометре.
Регулировать напрямую можно только разборные модели клапана. Для этого используются специальные тонкие металлические шайбы толщиной 0,2-0,3 мм. Их подкладывают под просевшие пружины, и тем самым опытным путем подбирают упругость детали. Неразборные клапаны заменяют новыми.
Установка
Мы составили для вас краткую инструкцию, которая поможет вам самостоятельно установить предохранительный клапан для бытового водонагревателя.
- Отсоединяем бойлер от электрической сети и сливаем из резервуара всю воду.
- Находим материал, который мы будем использовать в качестве уплотнителя для соединений (например, обыкновенную паклю или ФУМ-ленту).
- Вооружившись гаечным ключом, вкручиваем клапан в место соединения водопроводной трубы и бойлера.
- Убеждаемся, что клапан установлен в правильном положении. Направление движения воды должно совпадать с нанесенной на устройство разметкой в виде стрелочки.
Это интересно: ТОП лучших газовых колонок
Советы
Иногда отдельные элементы водонагревателя или вся система перестает работать должным образом. Это снижает безопасность конструкции и может привести к печальным последствиям. В этом случае нужно как можно раньше выяснить причину и место поломки и либо устранить ее самостоятельно, либо вызвать для этого специалиста. Чаще всего из строя выходят термостаты, нагревательные элементы и предохранительные клапаны. Причем проблема в работе одного из них может моментально отразиться на остальных. Никогда не стоит устанавливать элементы, которые не подходят по своим параметрам к параметрам бойлера или имеют разные способы соединения.
Неполадки не могут возникнуть сами по себе, у них существуют определенные причины.
Чаще всего они состоят в следующем.
- Несвоевременная замена поврежденных деталей. Например, обратный клапан должен меняться минимум раз в год. Он дешевый и не потребует больших затрат.
- Неправильный монтаж всей системы. Если врезка предохранителя в трубу выполнена с недостаточной гидроизоляцией или на слишком большом расстоянии от входа в бойлер, система не будет работать как следует.
- Перепады напряжения в электросети могут повлечь выход из строя нагревательных элементов системы.
- Наличие заводского брака или отсутствие профилактических осмотров. Для того чтобы правильно выбрать нагреватель и предохранители нужно очень внимательно изучать всю информацию при покупке. И даже самый качественный аппарат периодически необходимо проверять.
- Образование накипи или возникновение коррозии. Накипь и коррозия на обратном затворе могут послужить причиной утечки воды назад в трубопровод или «разъесть» различные соединения, нарушив их герметичность.
Самые основные неисправности можно подразделить на несколько видов. Чаще всего бройлер начинает течь. Это может быть как производственный дефект, так и приобретенная из-за коррозии трещина. Такой бак нельзя самостоятельно исправить, придется полностью заменять его. Вода, капающая с соединений труб говорит об их негерметичности. С предохранительного клапана вода, наоборот, должна иногда капать. Если он всегда сухой, то его следует заменить.
Второй распространенной неисправностью чаще всего выступает отсутствие нагрева. Почти всегда это связано с неисправностями нагревательного устройства или термостата. Иногда таким образом срабатывает аварийный отсекатель, когда бойлер постоянно включают на максимальную температуру.
Часто при работе бойлера могут нагреваться стены, периметр розетки и окружающее пространство. Самым опасным в этом случае является нагрев вилки или розетки. Причиной может служить плохой контакт или поломка ТЭНа. Если водонагреватель работает не на электричестве, а от газовой сети, то дымоход может забиться льдом, что закроет выход пару. В этом случае довольно просто прочистить его.
В случае если водонагреватель дает недостаточное количество теплой воды, нужно проверить не перепутаны ли патрубки входа и выхода. А если горячая вода поступает в кухонный кран практически без напора, при этом смеситель работает должным образом, необходимо проверить предохранительный клапан. Он может забиться ржавчиной или грязью, после его прочистки напор воды восстановится.
Качественный предохранительный клапан для бойлеров объемом не более 200 литров, установленный на стандартный бытовой нагреватель может прослужить не менее десяти лет. Необходимо регулярно очищать его от осадка и проверять работоспособность всей системы. Раз в три-четыре года его желательно демонтировать и промывать специальными химическими растворами, которые можно приобрести в хозяйственных магазинах.
При установке обязательно нужно следовать приведенным правилам и провести качественную проверку системы холодной водой под напором. Если есть какие-либо сомнения в собственных силах, лучше доверить такую ответственную работу профессионалам. Ведь от качественной работы зависит не только имущество, но и здоровье всех жильцов.
О том, почему нужно устанавливать предохранительный клапан для водонагревателя и что произойдет, если его не установить, смотрите в следующем видео.
Важна ли нормальная работа водонагревателя
Вполне вероятно, что рассказы о принципе работы обратного клапана и его строении не привнесли ясности в проблему того, почему это устройство так важно. Так что давайте (чисто гипотетически) рассмотрим ситуация, которая может случиться при отсутствии клапана. Итак, мы не устанавливали клапан, который бы перекрывал обратный ход поступающей в устройство воды
До тех пор, пока внутреннее давление остается стабильным, бойлер будет функционировать правильно. Объясняет все это один из законов термодинамики – чем выше становится температура жидкости в баке, тем выше становится давление. Вскоре наступит момент, когда давление будет превышать напор поступающей воды и, как следствие, в водопроводную систему начнет поступать уже горячая вода. В свою очередь, эта нагретая вода сможет вытекать из кранов или даже со сливного бачка вашего унитаза
Итак, мы не устанавливали клапан, который бы перекрывал обратный ход поступающей в устройство воды. До тех пор, пока внутреннее давление остается стабильным, бойлер будет функционировать правильно. Объясняет все это один из законов термодинамики – чем выше становится температура жидкости в баке, тем выше становится давление. Вскоре наступит момент, когда давление будет превышать напор поступающей воды и, как следствие, в водопроводную систему начнет поступать уже горячая вода. В свою очередь, эта нагретая вода сможет вытекать из кранов или даже со сливного бачка вашего унитаза.
Обратите внимание! Несмотря на критичность ситуации, температурный регулятор будет исправно продолжать функционирование, в то время как нагревательный элемент будет зря потреблять электроэнергию
Большую критичность в ситуацию привнесет момент, если давление в трубопровода вдруг по тем или иным причинам упадет. А это, согласитесь, происходит достаточно часто, к примеру, если ночью на водонапорных станциях решают снизить нагрузку на систему. Есть и другой вариант – произошла авария или начались ремонтные работы, в результате чего трубопровод полностью опустошается. Вся жидкость, которая до этого находилась в накопительном баке, сливается в водопровод, а нагревательный элемент начнет нагревать воздух, в результате чего он быстро перегорит.
Смотрите так же, основные трубования, которые должны соблюдатся при обустройстве котельной в частном доме.
Возможно, вы скажете, что должна же быть в бойлере автоматика, которая прекращает его работу в таких случаях. Прежде всего, такая автоматика нередко дает сбой, кроме того, она имеется не на всех моделях водонагревателей.
Есть такие «умники», которые устанавливают обычный обратный клапан и полагают, что этого будет достаточно. На самом деле это больше походит на закладывание бомбы в собственном доме, ведь жутко даже представить, что может случиться, если сломается терморегулятор! Вода в бойлере начнет кипеть, но излишнему давлению выйти просто некуда и оно и дальше растет. Хорошо еще, если внутри бака попросту потрескается эмалированное покрытие, это значит, вы еще хорошо отделались. Но бойлер может и взорваться!
Если давление резко пропадает из-за таких трещин, то температура воды возвращается до законных ста градусов, но вот внутренняя температура в бойлере будет намного выше. Но все это может не произойти, если вы установили хороший обратный клапан для водонагревателя. Итак, в качестве заключения ко всему выше сказанному, отметим еще раз, что мы получаем от такого клапана.
- Клапан сбрасывает излишнюю жидкость из прибора, если она нагревается, удерживая тем самым внутреннее давление в безопасных рамках.
- Также он предотвращает обратный ход воды в трубопровод.
- Клапан смягчает возможные перепады давление в системе водоснабжения, не исключение и гидравлические удары.
- А если устройство имеет соответствующий рычаг, то с его помощью можно полностью опустошать бойлер, если потребуются ремонтные работы.
Конструкция и принцип работы
Устройство предохранительной арматуры
Предохранительный клапан, как и остальные виды арматуры, отличается простой конструкцией и представляет собой сочетание двух пружинных механизмов, заключенных в общем металлическом корпусе.
Принципиального различия между латунными и стальными изделиями нет, но латунь чуть дороже и служит, по отзывам, дольше. Пружины внутри корпуса изготовлены из хромированной стали.

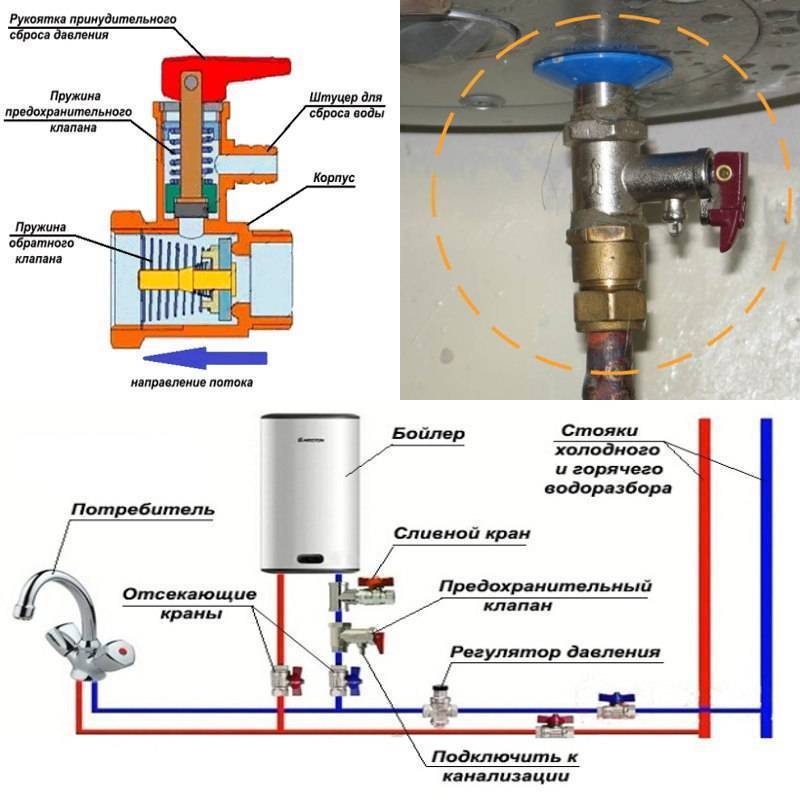

Схема, на которой хорошо видно внутреннее содержимое клапана. В трубу врезается часть, препятствующая обратному потоку воды, а перпендикулярно расположен предохранительный модуль с подвижным носиком
Принцип работы приспособления
Оба цилиндра, расположенные перпендикулярно, имеют схожую конструкцию, но различное назначение. Деталь, расположенная по ходу воды, внутри имеет пружинку и «тарелку» с уплотнительным кольцом.
Пружина удерживает механизм в закрытом виде и не дает жидкости вернуться в трубопровод. Концевые части цилиндра оснащены резьбой «папа-мама» для врезки в систему ХВС и подсоединения к штуцеру бойлера.
Внутри второго цилиндра установлена более мощная пружина, которая находится в нейтральном состоянии даже при небольшом повышении показателя давления.
Если в магистрали происходит резкое возрастание давления выше нормы, то пружина срабатывает и открывает отверстие для выброса жидкости. Наружный конец цилиндра прикрыт заглушкой, винтом или рычажным устройством.
Внешний вид предохранительного клапана с пластиковым рычажком: 2 – резьба для врезки в сеть ХВС, 3 – резьба для подключения к бойлеру, 8 – мини-патрубок для вывода жидкости, 9 – рычаг для принудительного открывания
Желтым маркером на рисунке обведена область, на которой выбивают маркировку. Она обозначает предельный номинал давления, при котором срабатывает клапан. Давление указано в МПа, но его легко перевести в атмосферы: 0,7 МПа = 7 атм.
Также на корпусе изображена стрелка, указывающая направление, в котором движется вода из системы ХВС в нагревательный бак.
К патрубку для сброса жидкости присоединяют тонкую пластиковую трубку, второй конец которой выводят в канализацию — чтобы не создавать течи
Хотя через отверстие в клапане сливать воду удобно, специалисты рекомендуют не применять ручное управление слишком часто.
Пользоваться рычагом принудительного открывания клапана необходимо как можно реже, а для профилактики или ремонта сливать воду можно и другим способом, например, откручиванием патрубков подачи воды.
Почему недостаточно монтажа обратного клапана?
Предохранительное устройство является комплектующим элементом, поэтому искать в магазинах и подбирать запчасть для монтажа нового водонагревателя не нужно. Но при переносе деталь может потеряться.
Видимо, именно поэтому некоторые умельцы, устанавливающие б/у бойлера, вместо предохранительной модели врезают типовой обратный клапан, что строжайше запрещено инструкцией.
Такая обвязка является неправильной. Для слива воды сделан горизонтальный отвод с запорным вентилем, а ниже этого узла подключен обратный клапан без предохранительного механизма
Любой, кто начинает эксплуатировать бойлер с неправильной обвязкой, рискует не только оборудованием, но и жизнью людей.
Уравновешенное термодинамическое действие при нагреве воды может выйти из-под контроля, и тогда обычный водонагреватель превращается в настоящее взрывное устройство.
Давление, увеличенное до 5-6 атмосфер, повышает температуру воды внутри бака до критической точки кипения, а затем еще выше. Накапливается огромное количество пара и происходит взрыв.
При использовании стандартного предохранительного клапана для домашнего водонагревателя все иначе: при достижении критического уровня давления пружина в устройстве сжимается и выпускает наружу часть жидкости.
Благодаря этому давление внутри системы уравновешивается и оборудование продолжает нагрев в обычном режиме. По этой причине установка предохранителя обязательна и регламентирована требованиями монтажа.
Таким образом, устройство безопасности выполняет ряд функций, важных для нормальной эксплуатации бойлера.
Производители бойлеров настоятельно рекомендуют профессиональный монтаж водонагревателей. Если это невозможно, то все действия по установке должны происходить строго по инструкции, с соблюдением всех норм и обязательной установкой предохранительного модуля.
Варианты замены
Подрывные клапаны предназначены для сброса больших масс воды
В ряде случаев вместо предохранительного клапана для бойлера устанавливается его «подрывной» аналог, предназначенный исключительно для аварийного сброса используемой в системе отопления жидкости. Несмотря на то что функции двух модификаций схожи, по принципу действия они отличаются в корне. Такой механизм срабатывает только в аварийных ситуациях, поскольку основное его назначение – залповый сброс больших масс жидкости. Для постепенного стравливания малых порций воды за счет открытия канала он не подойдет. Соответственно, срабатывать нормально такой регулятор давления не будет.
Другой вариант решения проблемы – установка одного обратного клапана, не позволяющего воде спокойно стекать при понижении давления в трубах. Однако в этом случае установленный защитный механизм не спасает от повышения давления внутри бойлера. Этот подход оказывается совершенно неподходящим и неработоспособным.
Устройство и принцип действия
Устройство для предупреждения серьезной аварии выглядит на удивление просто, а размеры его невелики – помещается на ладони. Оно представляет собой небольшой механизм, состоящий из двух перпендикулярно расположенных подпружиненных клапанов, заключенных в один металлический корпус. По сути, это два цилиндра (трубки), один из которых несколько больше другого.
В первой трубке большего диаметра, как правило,1/2 дюйма, имеющей две резьбы по концам, установлен обратный клапан, пропускающий жидкость только в одну сторону. Створка в нем расположена поперек трубы и может перемещаться вдоль нее на несколько миллиметров, открывая или закрывая проход.
Под действием давления, направленного в сторону водонагревателя, створка открывается, сжимая пружину. Как только давление в трубопроводе и за створкой выравнивается, клапан под действием пружины закрывается.
В трубке меньшего диаметра, расположенной перпендикулярно первой, установлен второй клапан, пружина которого отрегулирована на открытие при определенном давлении, превышающем давление для первого клапана. Это и есть предохранитель, защищающий от взрыва.
Таким образом, когда повышается давление и обратный клапан не позволяет воде уйти в подающий холодный трубопровод, открывается второй клапан, и она сбрасывается через сливной патрубок.
На патрубке могут быть специальные насечки, которые способствуют легкому надеванию шланга подходящего диаметра. Шланг этот необходимо закреплять хомутом и вывести либо в канализацию, либо в емкость, которую придется время от времени опорожнять. Делать это придется нечасто, так как количество выдавливаемой воды при эксплуатации водонагревателя будет невелико.
Очень часто для принудительного открытия спускного устройства в конструкции предусмотрен пластиковый флажок. С его помощью можно проверить работоспособность предохранителя. Для этого просто нужно открыть его и убедиться, что ход поршня свободный, он не забит ржавчиной и окалиной, усилия пружины хватает, чтобы возвратить клапан в закрытое состояние.
На корпусе предохранительного клапана очень часто бывает нанесена стрелка, показывающая направление движения воды, чтобы облегчить установку. На маленький патрубок обычно нанесена маркировка, обозначающая давление в паскалях, при котором происходит открытие аварийного клапана.
Монтажная инструкция по обвязке бойлера
Установка защитного предохранительного клапана является одним из этапов обвязки бойлера. Минимальный набор деталей для подвода линии ХВС – полипропиленовая труба и предохранительный клапан.

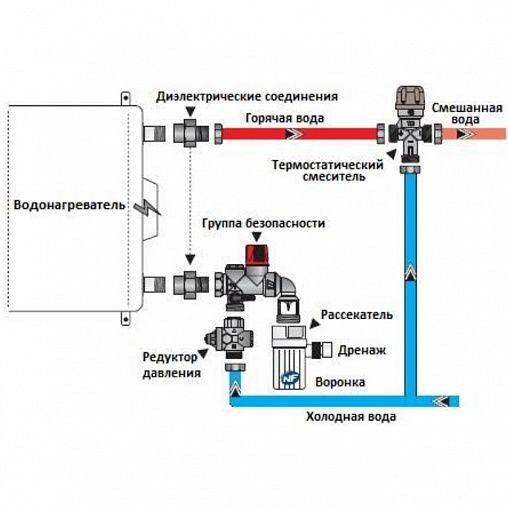

Но мы рассмотрим другой вариант, в котором, кроме названых элементов, участвует тройник, сливной кран и американка. Кроме того, потребуются ПП фитинги для того, чтобы сместить магистрали подачи воды к стене.
Галерея изображений
Фото из

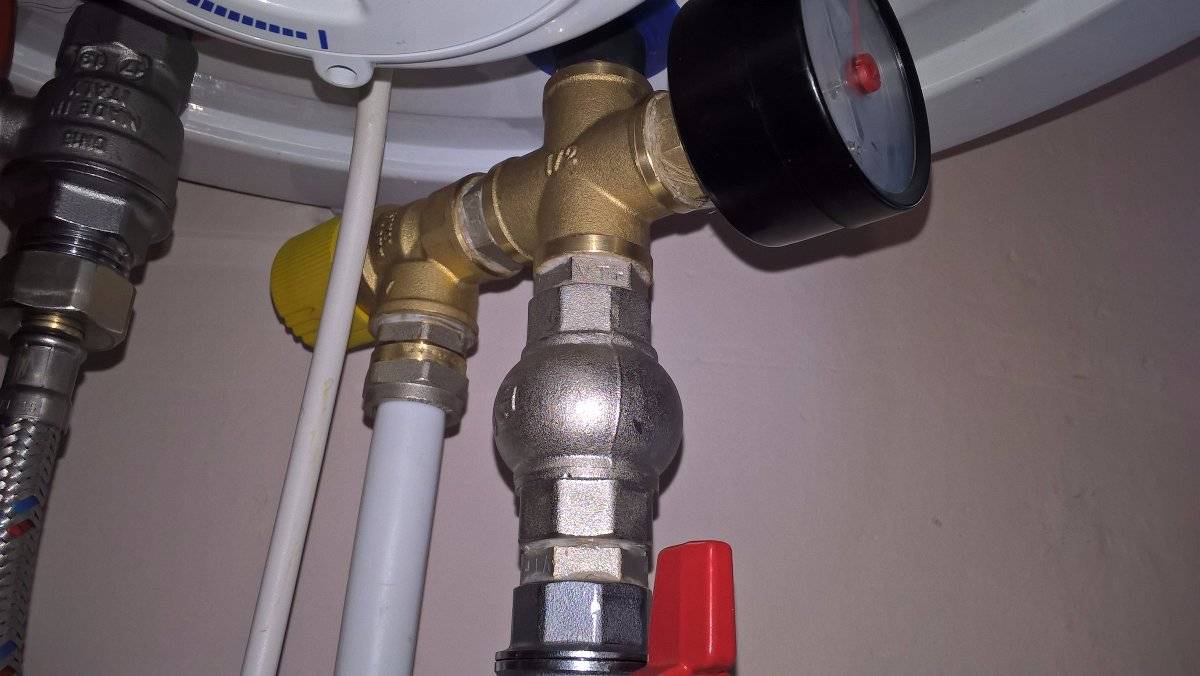

Первая деталь – латунный тройник на ½ дюйма, необходимый для крепления запорного клапана. Его присоединяют с помощью пакли и специальной пасты, закручивая на 3-4 оборота Запорный клапан необходим, чтобы организовать дополнительный слив воды для ремонтных и профилактических работ. Без тройника его устанавливать нельзя Металлический клапан взят из стартового комплекта, так как бойлер новый. Необходимо внимательно осмотреть его со всех сторон, проверить наличие пружин и исправность рычага На поверхности корпуса с одной стороны выбита стрелка, показывающая направление, согласно которому должна двигаться вода. Устройство необходимо зафиксировать на трубе так, чтобы стрелка смотрела вверх, а отверстие для слива — вниз Закрепляют клапан резьбовым соединением, с использованием все тех же пакли и монтажной пасты. Если произойдет аварийный сброс лишней воды из бака, то она потечет из направленного вниз отверстия Непосредственно к предохранительному клапану прикручивают «американку» — запорный вентиль. Для фиксации используется накидная гайка с резиновым вкладышем. На вторую трубу бойлера также устанавливают «американку» Переходники нужны, чтобы отвести линии подачи воды ближе к стене. Если они не мешают, то полипропиленовые трубы крепят прямо к нижнему вентилю – «американке» Пластиковые, чаще всего полипропиленовые, трубы присоединяют сварным методом и посредством фитингов. Остается подключить к предохранителю сливную трубку
Шаг 1 – монтаж тройника для сливного крана
Шаг 2 – установка запорного клапана на отводе
Шаг 3 – выбор или подготовка предохранительного клапана
Шаг 4 – правильное расположение предохранителя на трубе
Шаг 5 – монтаж предохранительного клапана на тройник
Шаг 6 – установка «американки» для соединения с трубой
Шаг 7 – монтаж полипропиленовых переходников
Шаг 8 – подключение к системе ХВС

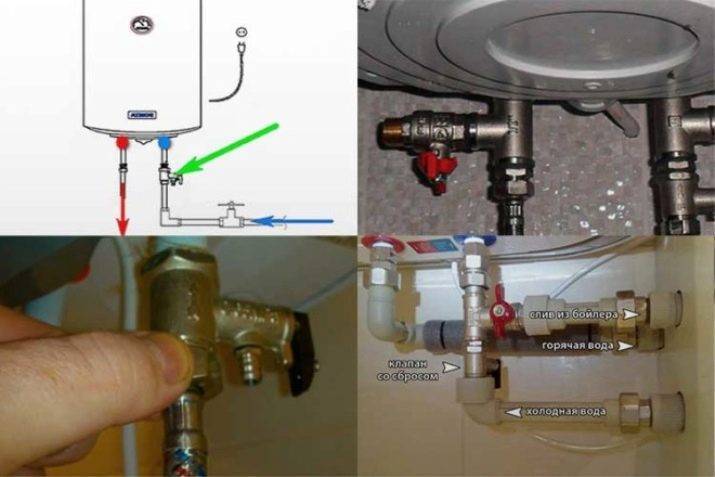

Сложный узел безопасности используется не всегда. Некоторые монтажники считают, что достаточно одного предохранительного клапана. Это минимальный вариант обвязки бойлера.
Если не используются тройники или другие переходники, предохранитель фиксируют прямо на патрубке бойлера. Он может прятаться за корпусом или на 1-2 см опускаться ниже, что удобнее для подключения.
Вариант установки, когда предохранительное устройство нанизано прямо на штуцер бойлера. Резьба у обоих элементов – ½ дюйма. Для герметизации использована пакля, которую считают конкретно для подобных соединений лучше фум-ленты
Осталось обеспечить слив для воды через отверстие в предохранителе. Для этого используют гибкую пластиковую трубочку подходящего диаметра. Она бывает белой, цветной или прозрачной.
Одним концом трубку надевают на мини-патрубок клапана, вторым выводят в канализационный тройник или напрямую в отвод. Рассмотрим возможные варианты установки.
Галерея изображений
Фото из
Прозрачная трубка хороша тем, что предоставляет возможность наблюдать за процессом слива жидкости в канализацию. Можно определить приблизительные объемы сброшенной жидкости Если не установить трубку, время от времени капающая из отверстия вода будет попадать на пол или мебель, создавать высокую влажность и условия для развития плесени и грибка При такой обвязке принудительный слив можно обеспечить, используя отвод и запорный вентиль, специально установленный для этой цели. Предохранительное устройство работает только по назначению
Пластиковая трубка для отвода жидкости
Подкапывание воды из отверстия
Установка трубки и запорного клапана
Вариант подключения трубки к канализации
Непредусмотрительные хозяева жилья опускают сливную трубку в ведро или баночку – это неправильно. Если емкость и спасет, то лишь от постоянного подкапывания.
В аварийной ситуации объем воды, перемещаемой по трубке, увеличивается, и емкости может просто не хватить. Единственное верное решение – отвод слива в канализационную трубу путем вставки в тройник или отдельный вход.
