Нужна ли контробрешетка под металлочерепицу

Монтаж однослойной сплошной обрешетки

Однослойная обрешетка укладывается непосредственно на стропила, без всяческих дополнительных элементов. Подходит для бюджетного строительства с применением рубероида, без формирования пирога утепления под кровлей.

Вариант #1 – обрешетка из досок

Для сплошного одинарного настила можно использовать шпунтованные доски или тес. Необрезные доски не подходят, так как все их неровности отразятся на поверхности мягкой кровли. И это негативно повлияет на декоративные и влагоизоляционные свойства кровли.

Такая обрешетка – самая простая и состоит из набитых поперек стропил досок.

Требования к доскам для сплошной обрешетки:

• Доски должны быть гладкие, без сучков.
• Их ширина – 100-140 мм, толщина – 20-37 мм (зависит от шага стропил: до 900 мм – толщина 20 мм, 900 мм – 23 мм, 1200 мм – 30 мм, 1500 мм – 37 мм).
• Влажность – не больше 20%. Это обусловлено тем, что сырая древесина рано или поздно начнет рассыхаться, а элементы крепления – выпадать из нее. Кроме того, на сыром основании срок эксплуатации битумных материалов сокращается.
• Доски должны быть антисептированы для предотвращения гнилостных процессов, появления жучков-древоточцев и грибкового налета.

Во время монтажа такой обрешетки, доски закрепляют поверх стропил, перпендикулярно им, вдоль конька. Так как доски имеют свойство коробиться, формируя с одной стороны вогнутый лоток, а с другой – выпуклость, обрешетку необходимо стелить лотками наверх. Тогда вода, просочившаяся через кровельный материал, попадет в лоток, проследует по тесине к карнизу и стечет по нему наружу, не попав при этом на чердак.

Монтаж ведут снизу вверх, начиная от свеса. Места стыков досок по длине укладывают на опорах (на стропилах). Гвозди (саморезы) забивают поближе к кромкам, при этом стараясь немного утопить шляпки в древесину. Между соседними досками (по высоте) оставляют еле заметный зазор – около 3 мм. Он служит для нивелирования температурных деформаций древесины, возникающих при подвижках влажности и температуры. При смене условий доски обрешетки будут сжиматься и расширяться, поэтому если закрепить их слишком плотно, вероятно появление неровностей.

Вариант #2 – обрешетка из щитовых материалов

Вместо досок на стропила можно закрепить щитовые материалы – фанеру или ОСП. Они обладают высокой влагостойкостью и гибкостью, необходимыми для долгосрочной службы на кровле.

Использование щитовых материалов позволяет ускорить процесс монтажа обрешетки и получить идеально ровную поверхность-основу для последующей раскладки рулонных материалов или битумной черепицы.

Требования для щитовых материалов:

• Высокая влагостойкость. Параметрами, необходимыми для работы во влажных условиях на кровле, обладают далеко не все щитовые материалы. Среди подходящих для кровель можно отметить ОСП-3 (влагостойкая марка ориентировано-стружечных плит) и ФСФ (влагостойкая фанера).
• Толщина – 9-27 мм (зависит от шага стропил: если это расстояние составляет до 600 мм, то толщина листа должна быть как минимум 9 мм, если 600 мм – 12 мм, если 900 мм – 18 мм, если 1200 мм – 21 мм, если 1500 мм – 27 мм).
• Щиты должны быть пропитаны антисептиком – для защиты от грибковых поражений. Это необходимо, потому что ОСП-3 и ФСФ устойчивы только к кратковременному воздействию влаги и на кровле требуют покрытия гидроизоляционными материалами. Поэтому дополнительной защитой пренебрегать не стоит.

Листы фанеры или ОСП укладывают на стропила длинной стороной параллельно коньку. При этом стыковочные швы соседних рядов не должны совпадать. Листы монтируют в шахматном порядке, вразбежку.

Между соседними листами оставляют зазор в 2 мм, чтобы при наборе влаги не происходило их вспучивание. Если монтаж выполняется в холодный период, зазор увеличивают до 3 мм для компенсации расширения нагревающихся листов летом.

Фиксируют щиты элементами крепления (саморезами или ершеными гвоздями) на каждой стропилине – с шагом 30 см, в местах соединения торцов – с шагом 15 см, по краям – с шагом 10 см.

Необходимые материалы и инструменты

Как материал для обрешеточной конструкции используются пиломатериалы:

• сосна;
• ель;
• пихта;
• лиственница.

Наиболее пригодным сырьем считается сосна, которая отличается прочностью, твердостью и хорошо обрабатывается.

Для крепления кровельного покрытия к каркасу понадобится:

• брус сечением 50х50 или 40х60 мм;
• брус сечением 30х1350 или 50х1370 мм (для контробрешетки);
• доска прямоугольного сечения толщиной 20–35 мм и шириной 100 мм.

Для установки каркаса необходимо иметь:

• сантиметровая лента;
• уровень;
• треугольная линейка;
• фломастер;
• шуруповерт;
• молоток;
• самонарезающие шурупы, гвозди (длина должна в 2 раза больше толщины бруса);
• инструменты для резки брусьев (электролобзик, электроножницы, ножовка);
• лестница или деревянный помост.

Зачем делают контробрешетку под металлочерепицу?

Назначение контробрешетки – создавать вентилируемый зазор между различными слоями крыши (обычно между гидроизолирующей пленкой, покрывающей утеплитель, и покрытием кровли). Рейки устанавливают с большим шагом, между ними образуется пустое пространство, заполненное воздухом.

Несущей нагрузки у контробрешетки нет. Есть несколько вспомогательных функций:

• При монтаже основной обрешетки строители могут передвигаться по брускам контробрешетки. Чем реже они наступают на уложенный гидроизолирующий слой, тем меньше риск его повреждения;
• Бруски контробрешетки служат преградой между основной обрешеткой и гидроизолирующей пленкой, на которой скапливается конденсат. Влага не достигает обрешеточных досок, доски (которые принимают на себя нагрузку кровельного покрытия) не подгнивают;
• Материал гидроизолирующей пленки укладывают не в натяг. Контробрешетка фиксирует его, чтобы провисал меньше.

Нужна ли контробрешетка под металлочерепицу? Обязательно.

Для того, чтобы подкровельное пространство нормально продувалось, одних обрешеточных досок мало. Тем более, что шаг между ними не слишком большой.

Это зависит от марки черепицы и уклона кровли: при маленьком уклоне шаг будет частым, то есть, свободного пространства между листами и пленкой практически не останется.

Металлочерепица (вообще любой металл) – материал воздухонепроницаемый. То есть, конденсат, который скапливается между ней и пленкой, разрушает все сразу: изнанку покрытия, обрешеточные доски, а в итоге проникает к утеплителю и скапливается в его толще.

Обратите внимание

Мокрый утеплитель практически не функционален, теряет больше половины свойств.

В сумме обрешетка и контробрешетка под металлочерепицу обеспечат как раз тот зазор, который нужен, и пространство под кровлей будет вентилироваться полноценно.

Металлочерепица без контробрешетки может использоваться только для покрытий крыш с холодными чердаками: утеплителя нет, и количество конденсата минимально – нет резкого контраста температур между улицей и чердачным пространством.

В остальных случаях для укладки металлочерепицы контробрешетка необходима.

Виды обрешетки

В качестве основания под металлочерепицу используется доска, размеры которой 25(30)х100 мм. Ее толщина не имеет принципиального значения (25 или 30 мм), поскольку вес металлической кровли не превышает 7 кг/м2. Материал также без труда выдержит снеговые нагрузки в зимний период эксплуатации. Главное — толщина каждой доски должна быть одинаковой или с незначительным отклонением в 2-3 мм. Это условие позволит в конечном итоге получить ровную плоскость ската.

Для металлочерепицы можно выделить три вида обрешетки: разреженная (или шаговая), сплошная и комбинированная. Первый тип самый распространенный, поскольку применяется на разных формах крыши с уклоном более 20 градусов. Расстояния между центрами досок в данном случае равно длине волны металлочерепицы.

Разреженная обрешетка

Для пологих конструкций (14-20°) используется сплошная обрешетка. Напомним, что минимально допустимый уклон крыши для металлочерепицы — 14 градусов

Обратите внимание, несмотря на название «сплошная», укладывать доски вплотную не рекомендуется: необходимо оставить технологичный зазор в 2-3 см

Сплошная обрешетка

Комбинированная схема укладки для металлочерепицы включает в себя первые два вида. Шаговая выполняется на всей площади крыши кроме дополнительных узлов крыши: примыкание кровли к трубе или стене, ендовы. В этих местах крыши рекомендуется установить сплошную обрешетку.

Сплошная обрешетка: слева — узел ендовы, справа — примыкание металлочерепицы к трубе

Сплошную обрешетку также необходимо монтировать:

• вокруг мансардных окон, кровельных люков, в местах внешних и внутренних изломов скатов крыши;
• в месте крепления элементов безопасности кровли (снегозадержатели, кровельные ограждения, мостики и лестницы);
• в верхней части крыши дополнительно устанавливаются две доски на расстоянии 2-3 см для надежного крепления металлической планки конька.

  Правильная обрешетка в районе конька

Основные функции

Вентиляция

Естественное проветривание всей кровельной конструкции требуется ежегодно. При её отсутствии очень быстро происходит скопление влажности под кровлей. А это, в свою очередь, повлечёт образование вначале плесени и затем настоящей гнили.

И когда возникает вопрос, нужна ли контробрешётка под металлочерепицу, стоит сразу подумать, а насколько дольше крыша прослужит без неё.

От вентиляции зависит уровень теплообмена под всей площадью крыши здания. И при его нарушении в зимний период из-за этого однозначно происходит образование льда, который, скапливаясь на краях ската крыши и элементах водосточной системы, может грозить обрушиванию её прямо вниз.

В результате куски льда вместе с элементами кровли могут в один из холодных дней упасть прямо на проходящих внизу людей и стоящие там же, например, автомобили.

Выравнивание

Если при установке стропильных элементов и обрешётчатой системы были допущены некоторые неточности или же работы были сделано не очень доброкачественно, то придётся сглаживать все перепады с помощью контробрешётки.

Если нужна идеальная металлочерепица, которая будет ровная и плотно прилегающая на стыках, то контробрешётка просто необходима.

При её отсутствии неплотно уложенные листы металлочерепицы будут допускать попадание осадков прямо под металлические листы. А это, в свою очередь, также вызовет плесень и активное гниение в будущем.

И также при образовании неплотностей обязательно нарушается прочность соединения каждого металлического листа в местах стыка. А значит, при сильных порывах ветра возможен элементарный срыв кровельного покрытия.

Прочность

Когда укладываются обрешётка и контробрешётка под металлочерепицу, то конструкция приобретает дополнительную жёсткость. И значит, при скоплении тяжёлых зимних осадков ни один из листов металла не прогнётся.

Если строение расположено в месте, где зимой выпадает очень большое количество осадков, то контробрешетка жизненно необходима. Без неё произойдёт элементарный прогиб как металлических листов, так и даже основной обрешётки. Поэтому нельзя упускать это из виду.

Монтаж контробрешетки

1. Бруски набивают на стропила с уже настеленной гидроизолирующей пленкой. Т.е. шаг между ними равен шагу между стропилами. Ни от кровельного материала, ни от угла кровли не зависит. Фиксируют оцинкованными гвоздями с шагом 30 сантиметров.
2. В коньковой области концы брусков спиливают, чтобы они плотно примыкали друг к другу. Угол зависит от угла крутизны скатов.
3. В ендове рейки обрешетки располагают на расстоянии около 10 сантиметров от внутреннего угла с обеих сторон. Крепят к продольным доскам ендовы.

Далее устанавливают доски основной обрешетки, начиная от карниза.

Обратите внимание

Доски кладут параллельно карнизному свесу и фиксируют гвоздями в каждое стропило. Шаг между досками зависит от крутизны ската и рекомендаций производителя к конкретной марке металлочерепицы. Неизменны только два правила:

• Первая (карнизная) доска толще рядовых;
• Расстояние между ней и второй доской меньше, чем шаг между остальными досками обрешетки.

Рекомендуемые размеры досок обрешетки различны для моделей черепицы разных марок.

Монтаж контробрешетки и обрешетки несложен. Но в любом случае профессионалы выполнят его быстрее и качественнее.

Обратитесь к нам: мы сделаем каркас под вашу кровлю недорого, в короткие сроки и с гарантией. Фотоотчеты по проделанным работам с описанием и ценами можно посмотреть здесь.

Требуется ли контробрешетка под металлическую черепицу?

Для чего требуется контробрешетка под черепицу из металла

Обрешетка и контробрешетка под металлическую черепицу применяется при осуществлении монтажных работ для того, чтобы создавать зазор вентиляции между кровлей, материалом для гидроизоляции, утеплителем и металлический черепицей. В процессе монтажа реек для обрешетки делают большой шаг, из-за чего появляются пустоты, которые заполнены воздухом.

Как показала практика, у контрольной обрешетки в полной мере нет несущей нагрузки, правда при этом она может выполнять ряд остальных добавочных функций, среди них выделит:

1.  В процессе выполнения работ по монтажу в обустройстве обрешетки на крыше, мастера-монтажники могут передвигаться по кровле по контробрешетки, и требуется понимать тот факт, что чем меньше нагрузка на гидроизоляционный материал, тем меньше будет вероятность повреждения материала.
2. Монтируемые бруски могут быть применены в роли перегородок для основной обрешетки и пленки гидроизоляции, на которой в процессе использования скапливается конденсат, в результате этого, влага не будет контактировать с досками, а дерево не подвергается гнилостному процессу.
3. Пленку гидроизоляции, как правило, не рекомендовано устанавливать в натяг, а контрольная обрешетка, которая предназначена для металлической черепицы, закрепляют материал, тем самым предотвращения провисание.

Требуется понимать тот факт, что простых досок для обрешетки для нормального продувания места под кровлей будет недоставать, и тем более, если будет выполнен большой шаг в монтажном процессе. В таком случае, когда кровельный уклон небольшой, шаг должен быть чаще, в результате этого между листами и пленкой не останется свободного места

Берите во внимание тот факт, что металлическая черепица является воздухонепроницаемым материалом, в результате чего при эксплуатационном процессе между финальным покрытием и гидроизоляцией начинает скапливаться конденсат, который все постепенно разрушает. За счет наличия обрешетки и контробрешетки можно делать требуемый зазор для вентилирования. Обратите внимание, что металлическая черепица без контробрешетки может быть применены лишь в том случае, если вы планируете строительство кровли с прохладным чердаком

Так как утеплитель в этом случае будет отсутствовать, то число конденсата будет минимальным

Обратите внимание, что металлическая черепица без контробрешетки может быть применены лишь в том случае, если вы планируете строительство кровли с прохладным чердаком. Так как утеплитель в этом случае будет отсутствовать, то число конденсата будет минимальным

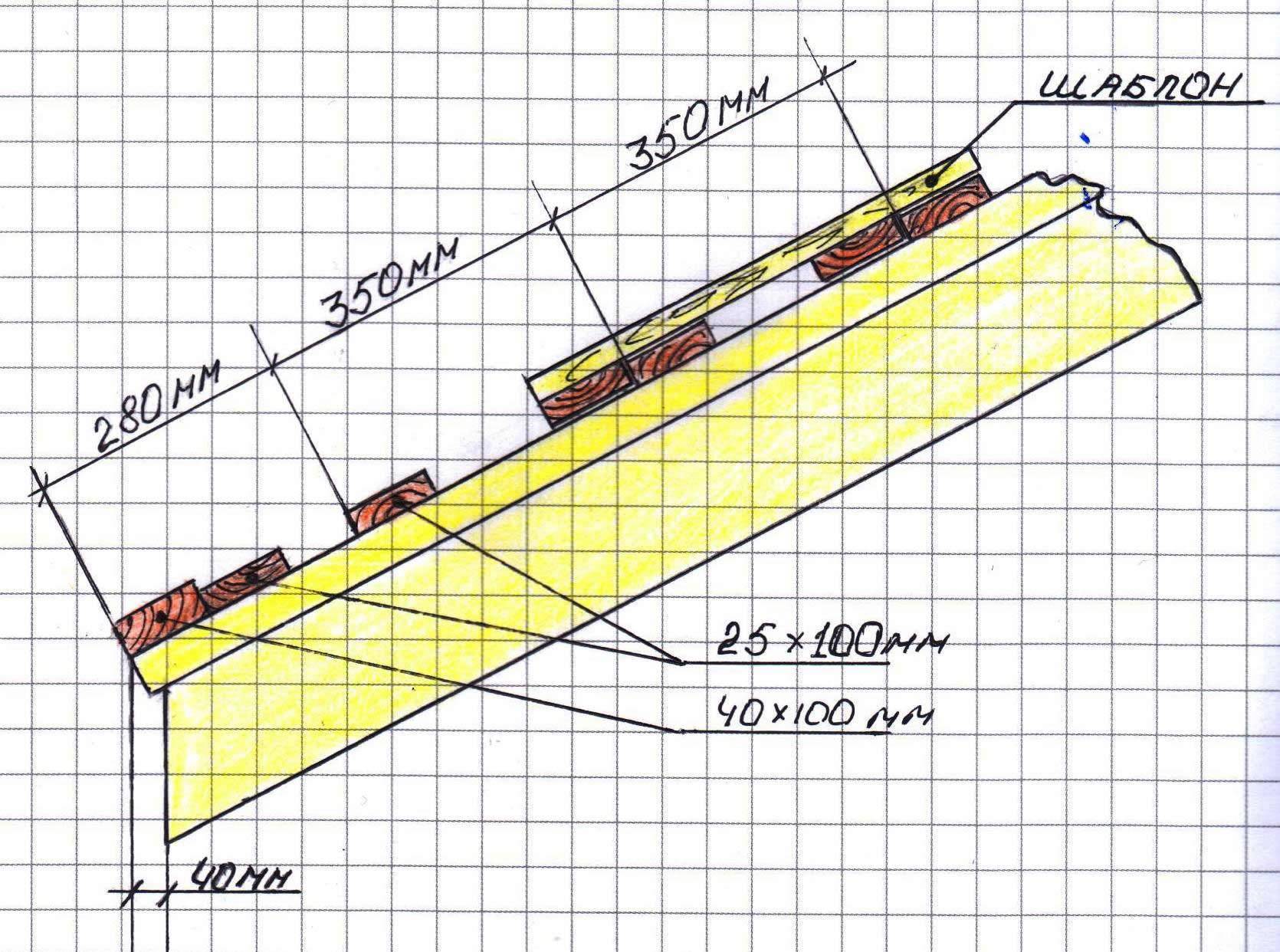

Габариты обрешетки для металлической черепицы

Для правильного монтажа важно устанавливать контрбрус для металлической черепицы, требуется понимать тот факт, каков шаг контробрешетки под металлочерепицу. В таком случае первым делом нужно узнавать длину волны материала кровли

Берите во внимание тот факт, что обрешеточный шаг во многом будет зависеть от подобранного кровельного материала и его марки. Получается, что если вы планируете покупать профиль марки «Монтеррей», то дистанция должна быть 0.35 метров. Шаг новой обрешетки рекомендовано рассчитать от осевого центра до середины доски

Для того, чтобы узнать о шаге между стартовой и второй доски, требуется рассчитать расстояние от нижнего края стартовой доски до центра новой доски. В этом случае дистанция будет 0.3 метра, и пи том следует понимать, что новый шагтс применением профиля «Монтеррей» будет увеличен до 0.35 см

Шаг новой обрешетки рекомендовано рассчитать от осевого центра до середины доски. Для того, чтобы узнать о шаге между стартовой и второй доски, требуется рассчитать расстояние от нижнего края стартовой доски до центра новой доски. В этом случае дистанция будет 0.3 метра, и пи том следует понимать, что новый шагтс применением профиля «Монтеррей» будет увеличен до 0.35 см

Это обусловлено тем, что важно сделать выступ у крыши примерно на 5 см. Для того, чтобы понимать какой шаг должен быть сделать для контрольной обрешетки для металлической черепицы, можно рассмотреть наиболее популярные варианты в таблице. Как видно по таблице, большинство существующих видов профилей сводятся к нескольким типам габаритов между досками – 0.35 и 0.4 метра

Такие размеры актуальны даже в том случае, если вы планируете осуществлять монтаж модульной металлочерепицы с наличием креплением скрытых видов

Как видно по таблице, большинство существующих видов профилей сводятся к нескольким типам габаритов между досками – 0.35 и 0.4 метра. Такие размеры актуальны даже в том случае, если вы планируете осуществлять монтаж модульной металлочерепицы с наличием креплением скрытых видов.

Отличие контробрешетки от обрешетки

В контексте тематического подзаголовка, рассмотрим, зачем нужна обрешетка. В классическом понимании представляет собой частое соединение стропил по горизонтали досками необходимой толщины. Связывает в одно целое всю крышу, делая поочной и устойчивой к ветрам, снегопадам. Одновременно создает эффективную площадь, поверх которой укладывают кровлю. Делают с различным шагом. Под шифер требуется три перекладины стандартной ширины. Под крашенный камыш – другие расстояния. И так далее.

Отдельный вид покрытия требует своей обрешетки, но главным в ее сооружении является дешевизна. Экономия материалов и средств для строителей – что балтийский репер для геодезистов. Обрешетка в строительстве является площадкой, выполняющей иные специфические, важные функции.

Монтаж обрешетки особенности

В зависимости от финишного кровельного покрытия, обрешетка бывает сплошная и разреженная. Если сплошная обрешетка будет выполнена из шлифованных досок или брусков, то рекомендуется соблюдать зазор между элементами 1 см. Фанерой или плитами OSB обрешетка набивается без зазоров.

Конструкция обрешетки

Для металлочерепицы достаточно разреженной обрешетки, а вот ее шаг напрямую зависит от шага профиля. Например, для наиболее популярной в России металлочерепицы Монтеррей с шагом волны 350 мм расстояние между досками или брусками на обрешетке также должно составлять 350 мм. В среднем допускается расстояние от 30 до 40 см. Первые доски от начала ската набиваются с расстоянием 20-25 см.

Шаг обрешетки под металлочерепицу не только на свесах карнизов, а и на ребрах скатов и коньках делается минимальным. Начинается монтаж с того, что оформляется карнизный свес, поскольку именно его линия является основой для будущего процесса монтажа.

Шаг обрешетки

Первую доску следует прибить вдоль карнизного свеса по прямой линии, при этом, чтобы компенсировать разницу в уровнях точек, где проходят опоры последующих частей черепицы, она должна быть толще на 1-1,5 см.

Устройство обрешетки под металлочерепицу предполагает также установку ветровой доски, которая должна располагаться выше примерно на высоту, которую имеет лист материала. На завершающем этапе устанавливается коньковая планка, которая надежно закрепляется с помощью дополнительных досок.

Особенности устройства обрешетки под металлочерепицу:

Если к кровле примыкают трубы, коньки, мансардные окна или ендовы, следует использовать обрешетку сплошного типа, при этом важно учитывать особенности финишного покрытия. Если с кровли планируется обустраивать водосток, важно, чтоб кронштейны были установлены заранее, до того, как крепятся желоба

Карнизную планку также следует устанавливать до монтажа черепицы. Если кровля будет утепленная, важно использовать антиконденсатную пленку, которая защитит покрытие от ветра и влаги. Благодаря этому чердак будет теплым, а стропила и обрешетка будут проветриваться

Укладывать пленку нужно плотно, но без натяжек.

Благодаря этому чердак будет теплым, а стропила и обрешетка будут проветриваться. Укладывать пленку нужно плотно, но без натяжек.

Вентиляция подкровельного пространства способствует тому, что:

• достигается оптимальный баланс между влажностью наружного и внутреннего воздуха,
• усиливаются теплоизоляционные качества кровли,
• производится защита от перепада температур в самой конструкции,
• в кровельном пироге не скапливается конденсат.

Сама пленка должна настилаться на стропила горизонтально, при этом начинать надо с низа кровли и укладывать ее внахлест. Лучше, если она будет провисать на пару сантиметров.

Крепление пленки

Крепление пленки производится строительным степлером. Таким способом нужно застелить скаты кровли или ее определенную площадь, после чего можно уже заняться настилом досок. Именно к ним в конце кровельных работ будут крепиться листы металлической черепицы. Горизонтальные доски, используемые для обрешетки, как и все элементы стропильной системы, следует подвергнуть антисептической обработке.

Контробрешетка и гидробарьер

Еще одна дополнительная функция контрообрешетки – это надежная фиксация гидробарьера к стропилам крыши. Первоначально ее крепят с помощью степлера. Начинают с крайнего ряда внизу. Раскатывают вдоль плоскости кровли. Каждый последующий ряд укладывают внахлест (не менее 10 см.) с предыдущим. После монтажа по центру каждого стропила набивают брусок, который и играет роль контробрешетки. Он дополнительно фиксирует материал. Чтобы избежать процесса ржавления крепить бруски к стропилам необходимо с помощью специальных винтовых гвоздей.

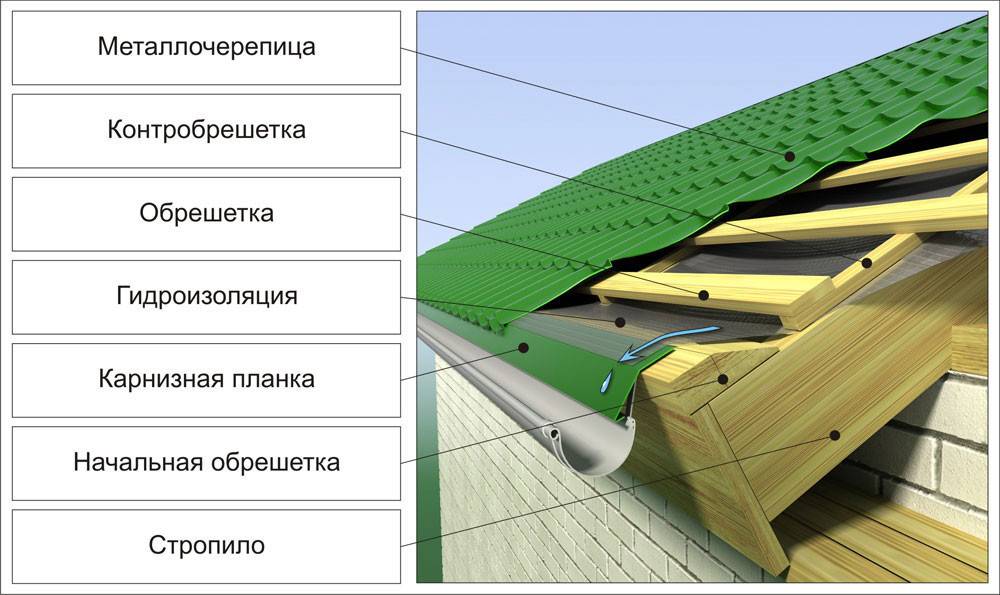

Обрешетка и контробрешетка под металлочерепицу

Контробрешетка изготавливается из бруса с сечением 3/5 см. Он прибивается к стропилам строго по их середине. Между собой брус соединяется методом запила, это обеспечивает более прочное сцепление. После этого укладывает обрешетка

Важно знать, как сделать обрешетку под металлочерепицу. Ее делают из струганной доски толщиной 3/10 см

Шаг обрешетки определяется кровельным материалом, точнее длиной его волны. Для металлочерепицы, как правило, такая разбежка составляет 35-40 см. Это обусловлено тем, что она должна укладываться, цепляясь внутренней волной за края доски. Процесс монтажа кровельного материала происходит следующим образом:

1. Укладывается гидробарьер
2. Фиксируется контробрешетка
3. Изготавливается кровельный пирог
4. Нашивается обрешетка

Расчет шага контробрешетки

Обычно шаг контробрешетки полностью совпадает с расстоянием между стропилами. В таком случае достаточно прикрепить брус посередине стропильной ноги. Ломаная кровля может потребовать уменьшить этот разрыв. Если используется маленький угол наклона, необходимо увеличить толщину используемого бруса.

Как выполняется монтаж контробрешетки

Установить контробрешетку не сложно. Процесс монтажа происходит так:

1. Подготовка. Края бруса, в месте стыка, запиливаются под углом
2. Нашивается гидробарьер
3. Подготовленный брус нашивается на стропила с помощью оцинкованных гвоздей

Полезные рекомендации

• Контробрешетку необходимо устанавливать для любого вида металлической кровли, даже если принято решение не утеплять крышу
• Чем меньше угол наклона ската кровли, тем толще должен быть брус, используемый в качестве контробрешетки
• Крепить брусья необходимо с помощью оцинкованных винтовых гвоздей. Это не даст ржавчине проступить в месте крепления

Не стоит игнорировать важность контробрешетки, сравнительно небольшие вложения позволят существенно увеличить срок эксплуатации металлочерепицы. Вы только собираетесь строить дом? Не знаете, какой кровельный материал выбрать в будущем? Что лучше: мягкая кровля или металлочерепица? Преимущества и недостатки есть у всех материалов, но если посчитать все плюсы и минусы, то металлочерепица является лучшим вариантом из всех кровельных материалов

Вы только собираетесь строить дом? Не знаете, какой кровельный материал выбрать в будущем? Что лучше: мягкая кровля или металлочерепица? Преимущества и недостатки есть у всех материалов, но если посчитать все плюсы и минусы, то металлочерепица является лучшим вариантом из всех кровельных материалов.

На сегодняшний день самой популярной является металлочерепица Рукки. Читайте подробнее о металлочерепице Рукки здесь. Этот материал долговечен, имеет высокое качество и уникальный внешний вид.

Видео о контробрешетке под металлочерепицу

Стоит ли делать контробрешетку? Преимущества контробрешетки под металлочерепицу.

Толщина и размер контробрешетки под металлочерепицу. Монтаж контробрешетки.

Коротко о главном

Контробрешетка – это бруски, которые крепятся к стропилам для фиксации гидроизоляционного полотна.

Дополнительно создается вентиляционный зазор для свободного вывода конденсата из-под металлической кровли.

Чтобы не повредить защитную пленку или мембрану монтаж полотна и контрреек выполняется последовательно на каждом ряду. Одновременно крепятся временные доски для передвижения по крыше пока не собрана базовая обрешетка.

В качестве крепежа лучше использовать оцинкованные ершенные гвозди с винтовым стержнем.

Размер контррреек в поперечном сечении может составлять 30*50, 40*50 или 50*50 мм.
