Расчет конька двухскатной крыши

Тип системы

Расчет длины стропил двускатной крыши также будет зависеть и от используемой системы. Тут специалисты выделяют следующие две основные разновидности:

1. Висячая система. Это самый простой вариант. В этом случае стропильные ноги упираются только в мауэрлат. Верхняя их часть просто соединяется между собой. Такую систему используют в том случае, если ширина дома небольшая. При этом длина стропил не должна превышать шести метров. Висячий вариант нежелательно использовать при ассиметричной двускатной крыше.
2. Наслонная система – это более прочная стропильная система. Его применяют в том случае, если посередине дома проходит осевая несущая стена. В этом случае устанавливаются опоры и коньковый прогон, на который и крепится верхняя часть стропильных ног.

Можно использовать и комбинированный вариант. Его часто применяют при возведении домов со сложной геометрией. Тут рассчитать длину стропил и другие параметры системы будет сложнее. Если у вас именно этот вариант, то лучше доверить все вычислить специалисту. В этом случае будет меньше ошибок, а значит и кровля прослужит дольше и не доставит вам проблем во время эксплуатации.

На что стоит ориентироваться при выборе высоты конька

Канал представляет собой ребро двухскатной крыши, расположенное горизонтально, которое формируется там, где соединяются вершины наклонных плоскостей. Произведя расчеты высоты конька с завышенными или заниженными показателями можно не только испортить архитектурную картину, но и создать проблемы, которые в будущем повлияют на процесс эксплуатации всего дома.

Чтобы лучше понять, какое должно быть соотношение крыши к дому, нужно представить крышу в виде равностороннего треугольника. Такое исполнение является самым распространенным. Бывают, конечно, и несимметричные двусторонние крыши, у которых площади скатов различаются. Но так как зачастую уклоны противоположных сторон равны, высота конька двухскатной крыши определяется стандартным способом.

Равносторонний треугольник разделяют на две равные части. Линия, идущая от вершины треугольника до его основания, является осью симметрии, и, в нашем случае, высотой конька.

Это интересно: Как утеплить крышу дома изнутри

Расчет необходимой величины пологости скатов мансарды

Самое важное в любом помещении – его полезная площадь, то есть та, которую можно будет использовать для расстановки мебели и передвижения, а также для хранения вещей. В мансарде иногда бывает сложно использовать некоторые участки пространства, где располагается самая низкая точка потолочной обшивки

Впрочем, такие места как раз можно отвести под хранение вещей, сделав там встроенные шкафчики и тумбы. Другое дело – зона свободного передвижения, ее площадь напрямую зависит от высоты конька, а значит – и угла крыши.

Рассмотрим на примере. Допустим, ширина дома – 9.5 метров. Если хочется простора над головой в пределах 3 метров хотя бы по центру комнаты, то угол между скатами должен быть не менее 35 градусов, поскольку уже при 30 высота конька окажется чуть больше 2.5 метров. Однако следует учитывать, что тогда ширина пространства, доступного для свободного передвижения (до двухметрового уровня потолка), окажется немногим больше 3.5 метров. Если придерживаться той же высоты в самых низких точках наклонного потолка, и при этом сделать угол кровли 30 градусов, то ширина комнаты сократится до 2.4 метров. Наиболее комфортно будет в мансарде под крышей с углом более 40 градусов, однако следует учитывать, что у такой конструкции, в сравнении с пологим скатом (около 10 градусов), ветровая нагрузка увеличивается почти в 5 раз.

В целом, зависимость угла наклона кровли от высоты конька только облегчает расчеты стропильной системы.

Дом с двускатной крышей: преимущества

Такая кровля выглядит как две наклоненные друг к другу поверхности, ориентированные по длинным сторонам дома, соединяющиеся наверху в конек. Она замечательно сочетается с классическим домом, имеющим привычную прямоугольную форму.

Среди преимуществ можно отметить:

• достаточную прочность и высоту уклона, позволяющую использовать практически любой кровельный материал;
• легкую и простую конструкцию;
• хорошо вентилируемый чердак;
• уклон скатов, мешающий скоплению осадков.

Уклон кровли является важным параметром для такого типа крыши. Для засушливой местности его оптимальный показатель составляет до 45 градусов. Там, где количество осадков высокое, он увеличивается до 60. При проектировании кровли следует учитывать и господствующие в данной местности ветра: ведь с увеличением угла наклона увеличивается парусность этой части строения.

Черепицу и шифер, например, допустимо использовать лишь в том случае, если он составляет не менее 22 градусов. Конечная стоимость кровли будет зависеть также и от уклона скатов. Чем он больше, тем больше придется потратить на покрывные материалы, и тем выше окажется общая цена.

Пошаговый монтаж двухскатной крыши

Пиломатериалы сушить нужно в вентилируемых штабелях. Для этого их прокладывают короткими отрезками досок. Их кладут в метре от краев и далее через метр. Под нижний устанавливают обязательно проложки

Об основных этапах сборки, о том, как сделать двухскатную крышу своими руками расскажем в этом разделе.

Мауэрлат

Крепление мауэрлата на шпильки

Способов связки стен и мауэрлата несколько:

• В кладке (в железобетоном поясе) закрепляется гладкая катанная проволока большого диаметра (два конца торчат вверх). В доске затем делают в необходимых местах отверстия, в которые продевается проволока. Она потом скручивается и загибается.
• В стене замуровываются шпильки не менее 12 мм диаметром. Под них в мауэрлате делают отверстия, насаживают брус/доску) и закручивают гайками с широкими шайбами.
• Выровняв брус или доску по наружному или внутреннему краю стены, берут сверло диаметром 12 мм делают отверстия под анкерные болты. Их (того же диаметра 12 мм) забивают по самую шляпку, потом затягивают ключом.

Расстояние между шпильками (проволокой) не должно быть больше 120 см. На стену (пояс) под мауэрлат обязательно укладывается отсечная гидроизоляция. Это может быть в два слоя свернутый рубероид или гидроизол, можно промазать битумной мастикой.

Установка стропил

Собирают готовые фермы и потом поднимают на крышу

Сборка стропил требует определенных знаний: как и в каком порядке монтировать их, как размечать и делать запилы. Сборку одной из схем с бабкой смотрите в видео.

Порядок сборки стропильной системы

1. Выставляются крайние фермы, образующие фронтоны. Они выравниваются и закрепляются временными упорами. Могут понадобится также временное крепление, прибитое к стене дома: прибивают доску, которая торчит над стенами. По ней можно ровнять первую ферму (если конечно, стена ровная). Подбитая с другой стороны временными распорками она уже никуда не денется.

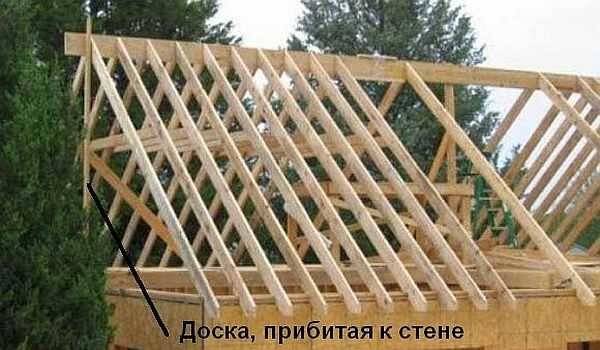

Как правильно выставить стропильную систему

Между выставленными крайними фермами натягивается шпагат для проверки правильности геометрии

Все, двускатная крыша своими руками собрана и готова к монтажу кровельного материала.

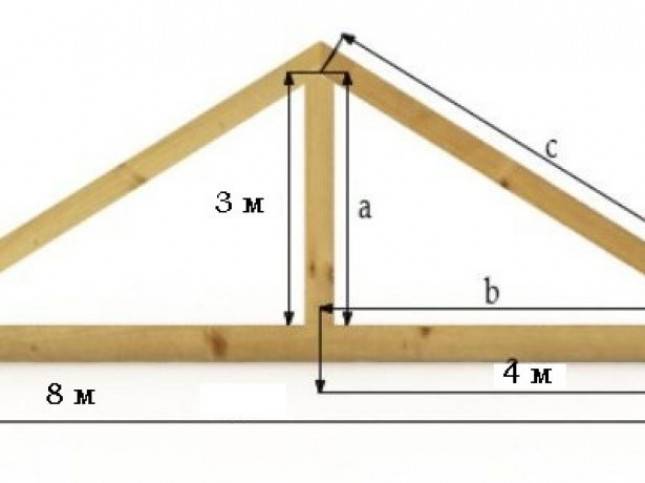

Как определить, насколько нужно поднять конёк

Определившись с наклоном скатных плоскостей, можно узнать, какой должна быть высота крыши. Справиться с такой задачей сможет любой, кто хоть чуть-чуть помнит школьный курс геометрии. Вспоминаем, что в прямоугольном треугольнике всегда длина одного катета будет равняться длине другого, умноженного на тангенс угла, образованного с основанием. Отсюда, если высоту мы принимаем за один из катетов, то рассчитать её сможем так:

• подбираем оптимальный угол наклона (допустим, 35 градусов);
• вычисляем тангенс (получим приблизительно 0,7);
• берём половину ширины здания (к примеру, 9 м /2 = 4,5 м);
• в итоге нужный катет равен 4,5 м * 0,7 = 3,15 м.

С висячими стропилами

Это системы, у которых стропильные ноги опираются только на наружные стены без промежуточных опор (несущих стен). Для двускатных крыш максимальный пролет составляет 9 метров. При установки вертикальной опоры и системы подкосов увеличить его можно до 14 метров.

Висячий тип стропильной системы двускатной крыши хорош тем, что в большинстве случаев нет необходимости ставить мауэрлат, а это делает установку стропильных ног проще: не нужно делать врубки, достаточно скосить доски. Для связи стен и стропил используется подкладка — широкая доска, которую крепят на шпильки, гвозди, болты, ригеля. При таком строении большая часть распирающих нагрузок компенсирована, воздействие на стены направлено вертикально вниз.

Виды стропильных систем с висячими стропилами для разных пролетов между несущими стенами

Стропильная система двухскатной крыши для небольших домов

Существует дешевый вариант стропильной системы, когда она представляет собой треугольник (фото ниже). Такое строение возможно, если расстояние между наружными стенами не более 6 метров.  Для такой стропильной системы можно расчет по углу наклона не делать: конек должен быть поднят над затяжкой на высоту не менее 1/6 длины пролета.

Но при таком построении стропила испытывают значительные изгибающие нагрузки. Для их компенсации или берут стропила большего сечения или врубку коньковой части делают так, чтобы их частично нейтрализовать. Для придания большей жесткости в верхней части с обоих сторон прибивают деревянные или металлические накладки, которые надежно скрепляют вершину треугольника (тоже смотрите не картинке).

На фото также показано, как дорастить стропильные ноги для создания свеса кровли. Делается врубка, которая должна выходить за пределы линии, проведенной от внутренней стены вверх. Это необходимо, чтобы сместить место надреза и уменьшить вероятность надлома стропила.

Коньковый узел и крепление стропильных ног к подкладной доске при простом варианте системы

Для мансардных крыш

Вариант с установкой ригеля — используется при организации под крышей жилого помещения — мансарды. В этом случае он является основой для подшивки потолка расположенного ниже помещения. Для надежной работы системы такого типа, врубка ригеля должна быть безшарнирной (жесткой). Лучший вариант — полусковороднем (смотрите на рисунке ниже). В противном случае крыша станет неустойчивой к нагрузкам.

Стропильная система двухскатной крыши с приподнятой затяжкой и узел врубки ригеля

Обратите внимание на то, что в этой схеме присутствует мауэрлат, а стропильные ноги для повышения устойчивости конструкции должны выходить за пределы стен. Для их закрепления и стыковки с мауэрлатом делается врубка в виде треугольника. В этом случае при неравномерной нагрузке на скаты, крыша будет более стабильна

В этом случае при неравномерной нагрузке на скаты, крыша будет более стабильна.

При такой схеме почти вся нагрузка ложится на стропила, потому их необходимо брать большего сечения. Иногда приподнятую затяжку укрепляют подвеской. Это необходимо для предотвращения ее прогиба, если она служит опорой для материалов обшивки потолка. Если затяжка небольшой длины, ее можно подстраховать по центру с двух сторон досками, прибитыми на гвозди. При значительной нагрузке и длине таких страховок может быть несколько. В этом случае тоже достаточно досок и гвоздей.

Для больших домов

При значительном расстоянии между двумя наружными стенами устанавливается бабка и подкосы. Такая конструкция обладает высокой жесткостью, так как нагрузки компенсированы.

Стропильная система двухскатной крыши для большого пролета и узлы врубки конька и стропил

При таком длинной пролете (до 14 метров) сделать затяжку цельной сложно и дорого, потому ее делают из двух балок. Соединяется она прямым или косым прирубом (рисунок ниже).

Прямой и косой прируб для соединения затяжки

Для надежной стыковки место соединения усиливается стальной пластиной, посаженной на болты. Ее размеры должны быть больше размеров врубки — крайние болты вкручиваются в цельную древесину на расстоянии не менее 5 см от края врубки.

Для того чтобы схема работала нормально, необходимо правильно сделать подкосы. Они передают и распределяют часть нагрузки от стропильных ног на затяжку и обеспечивают жесткость конструкции. Для усиления соединений используются металлические накладки

Крепление подкосов для стропильной системы висячими стропилами

При сборке двухскатной крыши с висячими стропилами сечение пиломатериалов всегда больше, чем в системах с наслонными стропилами: точек передачи нагрузки меньше, следовательно на каждый элемент приходится большая нагрузка.

Площадь кровельного покрытия

Площадь двускатной крыши рассчитывается для того, чтобы узнать необходимое количество материала, который будет положен на крышу. Чем круче наклон кровли, тем больше материала потребуется для ее перекрытия. Рекомендуется закупать материал с запасом 8-15%. Такой перерасход вызван нахлестом, с которым укладывается материал. Чтобы определить недостающий материал следует воспользоваться таблицей, в которой учитывается наклон и определяется коэффициент запаса материала.

При расчете площади двухскатной кровли необходимо правильно произвести все замеры и воспользоваться кровельным калькулятором в сети интернет для проверки самостоятельного расчета. Кроме того, если расчет сделан правильно – не придется покупать дополнительный материал.

Как определиться с тем, под каким углом устанавливать скатные поверхности

Двускатная крыша — расчет наклона скатных поверхностей

То, какой угол рациональнее всего применить для постройки, зависит от многих факторов:

• климата региона;
• используемого материала;
• архитектурной задумки.

Если речь идёт о регионе, в котором преобладает засушливая погода, с минимальным годовым количеством осадков, тогда скатную поверхность можно делать пологой, не используя большого угла (можно брать 10-15 градусов или немного больше).

В случае, если в данной местности выпадает немало осадков, тогда нужно установить достаточно крутые скаты. Они обеспечат естественный отток воды и снега, не позволив ему скапливаться и приводить к постепенному разрушению материала или его прогибу под тяжестью снегового скопления.

Для всех европейских стран наиболее рациональным решением является обустройство угла в 35-40 градусов, это доказано с учетом климатических условий, модных у нас дизайнерских решений и наиболее применяемых материалов.

Кровельные нагрузки

Нагрузки, воздействующие на кровлю, то есть давление снега и ветра, вычисляют с целью определить, сколько и каких по сечению стропил понадобится для создания устойчивого каркаса.

Снеговая нагрузка

Для определения давления снега используют формулу S=µ·S_g, где S — искомая величина снеговой нагрузки (в кг/м²), µ – коэффициент, который определяется степенью наклона ската, а S_g — нормативная снеговая нагрузка (в кг/м²). Величина S_g указывается на специальной карте и зависит от местности.

Всю территорию России делят на 8 снеговых регионов, для каждого из которых характерен свой уровень снега

Вычисление снеговой нагрузки производят следующим образом:

1. Используя геометрическую формулу tg a = a/b (тангенс угла в прямоугольном треугольнике равен отношению противолежащего катета к прилежащему), высоту кровли делят на половину ширины наружной стены дома. Значение угла в градусах берут из специальной таблицы, приведённой в конце этого раздела.
2. Вычисляют коэффициент µ:
   • если угол наклона кровли α не превышает 30o, его принимают равным 1;
   • на крутых крышах с уклоном более 60o снеговую нагрузку не учитывают вообще, т. е. µ = 0;
   • при 30o ≤ α ≤ 60o применяют формулу µ = 0,033 · (α–36o).
3. Нормативную снеговую нагрузку находят на карте приложения №5 СНиП2.01.07–85 «Нагрузки и воздействия» или в таблице (см. ниже). Для каждого снегового района, а всего их 8, характерен свой показатель, выраженный в кПа или кг/м². Например, у Москвы, находящейся в третьей зоне, он составляет 180 кг/м².

Таблица: снеговые районы России

Снеговые районы РФ	1	2	3	4	5	6	7	8
S, кПа (кг/м2)	0,8 (80)	1,2 (120)	1,8 (180)	2,4 (240)	3,2 (320)	4,0 (400)	4,8 (480)	5,6 (560)

Предлагаем рассчитать снеговую нагрузку на практике. Предположим, что строится дом в Калининграде размерами 7х10 м и высотой конька 2,5 м. Тогда потребуется сделать следующие вычисления:

1. Найти на карте нормативную снеговую нагрузку для Калининграда (вторая зона, 120 кг/м²).
2. Разделить половину ширины стены на высоту конька: 2,5/3,5 = 0,714.
3. Из таблицы найти угол наклона по его тангенсу. В нашем случае это 36°.
4. Определить коэффициент µ: 0,033 · (60–36) = 0,79.
5. Найти искомую величину снеговой нагрузки S = 120 · 0,79 = 94,8 кг/м².

Таблица: определение угла по его тангенсу

tg α	α
0,27	15°
0,36	20°
0,47	25°
0,58	30°
0,7	35°
0,84	40°
1	45°
1,2	50°
1,4	55°
1,73	60°
2,14	65°

Ветровая нагрузка

Как обозначено в СНиП 2.01.07–85 «Нагрузки и воздействия», ветровое давление на кровлю рассчитывается по формуле W_m = W_o · K · C, где W_o — это нормативное значение ветрового давления, указанное на специальной карте, K — коэффициент, на который влияет изменение ветровой нагрузки по высоте, а C — специальный аэродинамический коэффициент.

В зависимости от ветровой нагрузки территория России условно разбивается на 8 регионов

Таблица: ветровые нагрузки в России по регионам

Ветровые районы РФ	1а	1	2	3	4	5	6	7
Wo, кПа (кгс/м2)	0,17 (17)	0,23(23)	0,30 (30)	0,38 (38)	0,48 (48)	0,60 (60)	0,73 (73)	0,85 (85)

Для наглядности попробуем определить ветровую нагрузку на кровлю дома в деревне Бабенки Ивановской области России. При условии, что высота конька от земли равна 6 м, угол наклона кровли — 36°, вычисления получатся следующими:

1. W_o = 30 кг/м², так как местность принадлежит второму ветровому району, что указано на карте приложения СНиП и в приведённой выше таблице.
2. K = 1, поскольку все строения в этой области ниже 10 м (см. таблицу значений коэффициента K).
3. W_m = 30 · 0,8 = 24 кг/м².

Таблица: значение коэффициента K для расчёта ветровой нагрузки

Высота дома	Открытая местность	Закрытая местность с преградами выше 10 м	Городские районы, где дома имеют высоту более 20 м
до 5м	0,75	0,5	0,4
5–10м	1,0	0,65	0,4
10–20м	1,25	0,85	0,53

Как рассчитать высоту конька двухскатной крыши ↑

Искомая величина зависит от нескольких факторов, но, как правило, определяющим считается тип чердака.

Рекомендуем
Если предполагается устройство мансарды, то рассчитываемая величина равна сумме высот стоек под прогон и потолка помещения.

В общем случае учитывается уклон ската и размеры строения и, как производная, тип материала. В расчетах используют данные из специально разработанной таблицы, в которой через коэффициент связаны ширина строения и величина уклона.

Допустим, ширина строения равна 8 м, а уклон – 40°. Высоту конька двухскатной крыши рассчитывают по следующей схеме: половину ширины умножают на коэффициент, значение которого находят из таблицы. Таким образом, высота или расстояние между верхней точкой конька крыши и перекрытием составляет 4х 0,86= 3,44.

Самостоятельный расчет двухскатной крыши

Необходимую точность вычисления можно получить исключительно по результатам выполненных «вручную» манипуляций, конечно, с помощью обычного калькулятора. Онлайн-ресурс может стать удобным вариантом только для начального этапа, когда вы планируете строительство, и лишь предварительно прикидываете смету того, что вам понадобится. Для предварительных расчетов он действительно быстро поможет вам.

В дальнейшем нужно будет более детально выполнить вычисления, принцип которых описан выше, не забывая о важности проведения точных замеров. Если возводимая крыша сложной формы (например, объединяет две или четыре двухскатные конструкции) и на ней предусмотрены дымоходы, парапет, мансардные окна или прочие элементы, тогда рациональнее всего обратиться за помощью к специалистам, занимающимся проектными работами

Информация на заметку: Эркер: что это такое, как рассчитать высоту вальмовой крыши.

Расчет двускатной крыши бесплатным онлайн калькулятором KALK.PRO

Как проводится расчет стропильной системы

Чтобы правильно определить параметры элементов, входящих в состав стропильной конструкции двухскатной крыши, необходимо понять, каким нагрузкам придется противостоять. Обычно выделяют три вида факторов, требующих обязательного учета – это постоянное, переменное и особое воздействие на стропильную систему.

Определение постоянных нагрузок

Речь идет о нагрузках, оказывающих постоянное воздействие на кровельный каркас – это вес кровли, гидроизоляционного материала, обрешетки, утеплителя, пароизоляции и прочих элементов системы. Для всех этих факторов характерно постоянство и непрерывность воздействия благодаря их фиксированному весу. Точное определение длины стропилин подразумевает проведение расчета массы кровельного пирога. Для получения конечного результата необходимо по очереди вычислить, сколько весит 1 м2 каждого слоя.

Для примера можно взять определение массы кровли, где в качестве финишного покрытия используется ондулин. Каждое из значений можно взять приблизительно, так как требований по ювелирной точности в данном случае нет. В состав кровельного пирога входит ондулин, гидроизоляция (чаще всего речь идет о полимерно-битумных составах), утеплитель (в этом случае – базальтовая вата) и обрешетка, сделанная из досок толщиной 25 мм.

Вес отдельно 1 м2 каждого слоя:

• кровельный материал – 3,5 кг;
• гидроизоляция – 5 кг;
• утеплитель – 10 кг;
• обрешетка – 14 кг.

Суммировав все эти показатели, получают общее значение: 3.5 + 5 + 10 + 14 = 32,5. Для того чтобы гарантировать прочность конструкции, к полученной сумме рекомендуется добавить 10%. Согласно рекомендациям профессиональных мастеров, при выборе материалов для кровельного пирога желательно не превышать уровень общей нагрузки в 50 кг/м2.

Расчет переменных нагрузок

Под переменными понимается сезонный тип нагрузок на крышу. Яркий пример – выпадение снега зимой, когда скапливающиеся на кровельной поверхности массы создают на нее дополнительную нагрузку. Для ее расчета существуют специальные карты с указанием средней массы выпадения снега для каждого региона страны. Весной, после повышения температуры, наблюдается снижение давления. К числу переменных относят и ветровую нагрузку, так как для этого погодного явления также характерна нестабильность воздействия. Для ее определения используется специальная формула с поправочными коэффициентами каждого из регионов.

Угол наклона

Расчет подходящего угла наклона двухскатной крыши во многом зависит от того, какой кровельный материал используется: у каждого из них имеются свои эксплуатационные характеристики. При использовании мягкого покрытия наклон скатов должен находиться в пределах 5-20 градусов. Более жесткое покрытие из шифера, металлочерепицы или профнастила желательно укладывать под углом 20-45 градусов.

Еще один важный фактор при определении степени крутизны скатов – климатические особенности региона. К примеру, если в местности, где постоянно дует сильный ветер соорудить кровлю большой высоты, в случае урагана ее может попросту сорвать. А вот если речь идет об обильных дождях и снегопадах, то чем круче скаты, тем быстрее с них будет сходить влага. Наиболее удобным во всех отношениях считается классический угол 45 градусов.

Шаг и длина стропилин

Стропильные ноги на двускатных крышах обычно размещаются на расстоянии 60-100 см друг от друга. На это влияют характеристики кровельного материала и общая масса конструкции крыши. Далее для определения количества стропилин производят деление размера ската на промежуток между стропильными парами, добавляя к полученному результату единицу. Для расчета длины стропил для крыши существуют специальные онлайн-калькуляторы. Также это можно сделать вручную, применив теорему Пифагора: искомый элемент в таком случае выступает гипотенузой прямоугольного треугольника. Ее длина определяется соотношением между катетом и косинусом противоположного угла.

Сечение стропил

Для возможности адекватного расчета этого параметра и определялась совокупная нагрузка на стропильную конструкцию. По мере ее возрастания сечение стропилин приходится брать больше. Толщина бруса в какой-то мере зависит от шага и длины стропильной ноги. Специально для этого разработаны таблицы, дающие возможность провести быстрый расчет сечения, ориентируясь на длину и шаг монтажа. В учет необходимо взять материал изготовления (разные породы дерева имеют разную прочность) и тип используемых элементов (уровень сопротивления нагрузкам у бревна, бруса и клееного бруса различается).

Основная информация, находящаяся на плане кровли

План – это, прежде всего чертеж. Благодаря нему можно разобрать все волнующие вас вопросы на листе бумаге, а понимание и использование необходимого количества материалов существенно сэкономят ваши деньги. В современном строительстве используется уйма разновидностей, например, в качестве покрытия для скатных крыш применяется профнастил, гибкая черепица, ондулин и так далее. Верное количество данных материалов никак нельзя предугадать, а вот рассчитать можно. Что касается плоских крыш, то здесь такая же ситуация, ведь наплавляемая кровля или наливное покрытие также требует расчетов.

Я рассказываю о плоской крыше лишь по нескольким причинам. И основной из них является дешевизна. Благодаря недорогим материалам можно добиться качественной крыши за очень несущественную сумму. К слову, возвести двухскатную крышу будет примерно в два раза дороже.

Итак, что же вы увидите, взглянув на чертеж плоской крыши?

1. Разуклонку
2. Водосточные воронки (если оформлена внутренняя система)
3. Расположение вентиляционных каналов
4. Ширину парапета
5. Место выхода на крышу

Наверняка вы задались вопросом, а причем здесь разуклонка к плоской крыше? Дело в том, что без нее удаление избыточной влаги, поступающей из атмосферных осадков невозможна, и вам придется проводить просушку основания вручную, а этого явно никому не захочется делать.

Чертежи должны создаваться высококвалифицированными специалистами, которые вложат в него все свои знания. Помимо основных элементов кровли, на планах часто отображают и вспомогательные элементы, например, теплоизоляционные и гидроизоляционные слои, описывают стропильную систему или основание крыши. На некоторых чертежах можно встретить схему расположения кровельного покрытия и места его стыковки. Помните, что чем больше мельчайших деталей вы обработаете, тем качественнее будет ваша крыша.

ВАЖНО: Грамотно составленный план возводимой кровли позволяет использовать в расчетах точные размеры строения. При этом расходы, связанные с перекупкой материала существенно сокращаются

Зачем определять высоту

При проектировании строительства какого-либо объекта нельзя пренебрегать ни одним параметром, в том числе и значением высоты крыши. Следующий ряд аргументов подтвердит значимость правильного определения такого параметра:

Длительность срока эксплуатации и надежность. Самая важная характеристика, которая интересует каждого владельца дома. Оптимально подобранная высота крова позволит конструкции быть устойчивой к имеющимся нагрузкам, оказываемым материалами кровельного покрытия и иных сооружений, сезонной нагрузке, такой как масса снега.

Эстетика внешнего вида

Немаловажно при строительстве дома позаботиться о его внешнем виде. Неправильные параметры, применяемые в проектировке, не смогут позволить дому выглядеть завершено и эстетично.

Удобство

За счет высоты крыши можно соорудить в доме чердачное помещение и приспособить его для жизни или склада, что обеспечивает определенные удобства и увеличивает жилое пространство дома.

Верхняя точка крыши называется коньком. Иначе говоря, это место соединения наклонных плоскостей крыши, расположенное в горизонтальной плоскости.

Если высота уровня кровли высчитана неправильно и имеет значение ниже необходимого или выше, то это сулит не только дисбалансом в архитектуре, но и проблемами в течение срока пользования. Параметр высоты должен соответствовать технологическим процессам.

Атмосферные нагрузки

Выбор материала кровли

После того, как определен внешний вид кровли, можно приступить к выбору материала. Существует несколько видов современных покрытий. В списке, приведённом ниже, варианты материалов приведены в порядке убывания средней рыночной стоимости.

1. Керамическая черепица.
   Керамика, как материал кровли, имеет долгую историю. Керамическая крыша надёжна и долговечна. Минусами этого материала является цена и большая масса. Под кровлю из керамической черепицы придётся устраивать усиленную стропильную систему и обрешётку;
2. Цементно-песчаная черепица.
   Обладает практически всеми характеристиками керамической, но стоит чуть меньше;
3. Гибкая битумная черепица.
   Обладает хорошими звукоизоляционными характеристиками. Благодаря шероховатой поверхности черепица способна не давать снегу съезжать с крыши. Требует сплошной обрешётки, обычно используется слой влагостойкой фанеры. Нельзя использовать на кровлях с большими уклонами;
4. Металлическая черепица.
   По сравнению с предыдущими покрытиями, обладает меньшим весом. Легко монтируется. Минусом металлической кровли является то, что во время дождя она может быть слишком шумной.
5. Фальцевая кровля.
   Самый привлекательный вариант в плане стоимости. Требует специальной квалификации при монтаже, так как непрофессионалу будет сложно качественно выполнить соединения. Монтаж более трудоёмкий, чем у металлической и гибкой черепицы. Такая же «шумная», как и металлическая черепица.

Материал кровли полностью зависит от желаний и возможностей заказчика. Исключение составляют кровли со слишком большим или слишком маленьким уклоном, так как все материалы имеют ограничения по углу наклона ската.

Параметры, влияющие на высоту крыши

Крыша – верхняя часть здания, поэтому она воспринимает все нагрузки, приходящиеся на него. В зимний период – это скопление снега на кровле, в течение года – ветровое воздействие, которое тем больше, чем больше площадь скатов и чем круче они расположены относительно горизонтали.

При проектировании можно немного снизить влияние погодных факторов. Так, при использовании гладких кровельных материалов, таких как профлист или металлочерепица, можно значительно снизить количество снега, который будет скапливаться. При достаточном угле наклона он будет соскальзывать вниз, не увеличивая значительно нагрузку на стропильную систему и обрешетку.

Для снижения ветровой нагрузки желательно изготавливать крыши с меньшим уклоном. Но это чревато образованием больших сугробов, которые при таянии снега могут привести к обрушению кровли. Следовательно, необходимо найти «золотую середину» между увеличением и уменьшением угла наклона кровли.

Обращаем Ваше внимание на

статью

об ОСБ плитах — материале для кровельной обрешетки.

Также Вам может быть полезна статья про ондулин.

Конструкция стропильной системы двухскатной крыши ‒ Основные элементы кровли

Конструкция стропильной системы двухскатной крыши, состоит из множества элементов. Монтаж следует начать только, после подробного изучения каждого из них, а также, правильного определения, оптимального их сечения. Поэтому, далее, мы подробно разберем каждый элемент, кровельного сооружения…

Стропильная система двухскатной крыши ‒ Мауэрлат

Во время монтажа элементов, под металлочерепицу или другого покрытия, рекомендуется использовать брусы, с сечением 150 на 150 или 200 на 200 мм. Именно такие размеры, позволяют более качественно распределить нагрузку. Далее, требуется определиться с способом закрепления конструкции. Он зависит от стройматериала стен здания. Существует несколько, оптимальных вариантов фиксации:

Схема крепления мауэрлата к стене

1. Каркасные, брусовые или бревенчатые стены, как правило, не требуют установки мауэрлата. Например, в каркасном здание, опорой для стропильных ног, служит верхняя обвязка стен. А вот у дома из бруса или бревна, мауэрлатом является, верхний венец. И в первом, и во втором случае, главное, выполнить грамотно и надежно, закрепление элементов к стенам.
2. При сооружение кровли на зданиях из легких бетонов, нужно дополнительное обустройство. К легким бетонам, относят следующие стройматериалы: пенобетон, шлакобетон, керамзитобетон и т.п. Подобные стены быстро разрушаются, если опереть на них крышу, не равномерно. Для равномерного распределения нагрузки, требуется, по обрезу стен, провести заливку монолитного железобетонного пояса. Во время обустройства пояса, закладывается специальная проволока, шпильки или болты, на которые, далее, надежно крепят мауэрлат.
3. Для кирпичных коробок, железобетонный пояс, можно не делать. Для этих целей, чтобы соединить с обвязочным брусом, в кладку заводят проволоку. С ее помощью, далее, оборачивают мауэрлат вокруг и закручивают. Второй вариант – в кладку, за один ряд до обреза стен, с внешней стороны, заводят, пропитанные антисептиком, деревянные брусы. Далее, мауэрлат и брусья, скрепляют, с помощью скоб. Возможно также, использование шпилек и болтов, но для закрепления их, уже потребуется заливка монолитного пояса.

Стропильная система двухскатной крыши ‒ Стропила

После надежной фиксации мауэрлата, устанавливаются стропильные ноги. Оптимальное сечение стропильных ног, определяется, в зависимости от шага несущих балок, их пролета, снеговой нагрузки и будущего настила крыши. При монтаже каркаса, под металлочерепицу, при шаге, к примеру, в 600 мм, рекомендуется, в зависимости от пролета, соблюдать следующие параметры:

• 3 м – 40 на 150 мм;
• 4 м – 50 на 150 мм;
• 5 м – 50 на 175 мм;
• 6 м – 50 на 200 мм.

Таблица средних значений стропильных ног

Представленные параметры, имеют средние значения. Чтобы иметь более точные расчеты, лучше обратится к специалисту или дополнительно, прочитать и изучить, специальную литературу.

Выполнить качественно, фиксацию стропильных ног к мауэрлату, в основном, можно двумя способами:

• С зарубкой;
• без нее.

Крепление стропильных ног к мауэрлату с зарубкой и без

В первом варианте, выполняется запил на обвязочном брусе, а во втором, к стропиле прибивают специальную дощечку, которая становится упорным приспособлением. Далее, закрепление, для всех способов, выполняют одинаково. При помощи металлических уголков, наклонную балку, чтобы она не смещалась относительно проектного положения вдоль мауэрлата, надежно фиксируют. Или-же, дополнительно вбивают под углом, обычные гвозди.

Схема крепления стропил при помощи проволоки и на скобы

Помимо этого, требуется качественно, скрепить стропило со стеной. Правильное выполнение действий, предусмотрено в нормативных документах. В основном, производить скрепление, можно двумя способами:

1. На скобы (для деревянных построек);
2. При помощи скрутки из проволоки (для каменных стен дома).

Выполнять закрепление, по строительным нормативам, следует через одну ногу. Такой подход, позволит более надежно закрепить крышу к коробке, капитального строения. Если провести монтажные работы правильно, на должном высоком уровне, то можно не переживать за ее техническое состояние, даже в самый сильный ветродув.

Стропильная система двухскатной крыши ‒ Стойки, стяжки, подкосы

Элементы стропильной системы двухскатной крыши, как стойки, стяжки и подкосы, в основном, делают из досок. Оптимальные параметры толщины, как правило, от 32 до 50 мм. Исключением, могут являться – стойки. Здесь уже, допускаются доски и большей толщины: от 50 до 100 мм. Как показывает практика, лучше всего, крепление производить на шпильки или с применением опорных брусков. Оптимальный вариант, в основном, зависит от конструкционных особенностей, кровельного сооружения.
