Гибкие воздуховоды
Неизолированные воздуховоды серии поливент длиной 7,6 м изготовлены из алюминиевой фольги с полиэстером внутри которых расположен спиральный каркас из высокоуглеродистой проволоки. Применяются для систем вентиляции и кондиционирования устанавливаются в скрытых местах, для соединения основной магистрали воздуховодов с вентиляционными решетками.
Виды гибких воздуховодов
Изолированные воздуховоды серии изовент длиной 7,6 м изготавливаются из неизолированного воздуховода, утеплителя и алюминиевой фольги. Используются как правило в системах канальных кондиционеров в подающей линии для предотвращения образования конденсата в воздуховоде. Применение гибких воздуховодов
Круглые канальные вентиляторы, например, серия ВКМ
имеют достаточно высокое динамическое давление воздушного потока и, соответственно, высокую скорость давления воздуха в воздуховоде, что необходимо учитывать при использовании гибких воздуховодов в вентиляционных системах.
Рассмотрим вентилятор ВЕНТС ВКМс (усиленный), как видно на представленной диаграмме максимальная производительность вентилятора составляет, например, 1750 м3/час, скорость потока воздуха 6,4 м/с, а динамическое давление 100 Па. Аэродинамические потери в гибких воздуховодах, определяются по таблице, где они составляют 2,3 Па потери давления на метре воздуховода. Поэтому, если диаметр воздуховода сразу изменить в меньшую сторону от диаметра фланца вентилятора, эти потери будут в достаточной степени возрастать.
Аэродинамические характеристики потерь на 1 м растянутого воздуховода.
Чаще всего при оборудовании систем вентиляции используют воздуховоды из оцинкованной стали, но также в некоторых случаях для упрощенного монтажа возможно использование гибких воздуховодов. Гибкий воздуховод из металлизированной полиэстровой пленки небольшого диаметра (от 100 мм до 315 мм). Экологически чистый гибкий воздуховод неизолированный или изолированный. В процессе эксплуатации не выделяются вредные вещества. Используются в системах вентиляции и кондиционирования, без особых требований к горючести материала. Давление не должно превышать 2000 Па. Аэродинамические потери в гибких воздуховодах значительно превышают потери в воздуховодах с гладкими стенками, и это надо учитывать при расчете систем.
На графике представлен график потерь. Однако, надо не забывать, что в реальных ситуациях воздуховод не бывает растянутым, он — гофрированный, особенно, если им выполнен поворот воздуховода. Это значит, что реальные потери давления в нем должны быть больше. Мало того, при сильном натяжении воздуховода и большом потоке воздуха выход из строя натянутого воздуховода гораздо реальнее, чем менее растянутом мягком воздуховоде. Попробуем оценить, на сколько. Для этого обратимся к справочной литературе по гидравлическим сопротивлениям. При средних скоростях в таких каналах 3-5 м/с характерные числа Рейнольдса составляют (0,3…1)*105. В таких условиях коэффициент сопротивления ? трубы, при относительной шероховатости стенки около 0,033, почти в четыре раза превышает коэффициент сопротивления такой же трубы с гладкими стенками. Примерно такие же оценки получаются при рассмотрении не сильно гофрированной трубы.
Таким образом, если для гладкой трубы в рассматриваемых условиях можно приблизительно считать ?=0,02 , то для средне гофрированной трубы ? может достигать значений 0,08…0,1 (и более) и, соответственно, потери давления на 1 м длины трубы и в поворотном колене должны быть больше, чем для растянутой (гладкой) трубы. Это приводит к необходимости не сужать воздуховоды, как это возможно было при использовании воздуховодов с гладкой внутренней поверхностью. Вообще, если используете гибкие воздуховоды, то для снижения потерь давления на каждом метре гибкого воздуховода принимать среднерасходную скорость движения воздуха в воздуховоде около 4…5 м/с.

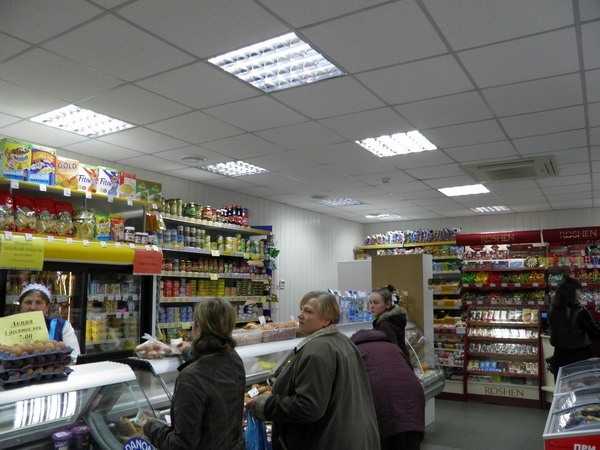

Вот так выглядит помещение после ремонта.
С приточной и вытяжной вентиляцией.
vent.vn.ua
Алгоритм расчета скорости воздуха в воздуховоде
Вычислить скорость воздухообмена можно с помощью специальных таблиц или с использованием формул
Важно заранее узнать показатель кратности. Он определяет количество воздуха, необходимого для обеспечения нормального проветривания 1 м³ помещения за 1 час
В этом случае также существуют специальные таблицы, однако значения в них нередко округляются. Поэтому специалисты рекомендуют определять эту цифру самостоятельно посредством формул.
В зависимости от планировки помещения, будут устанавливаться необходимые параметры коммуникации
Рассмотрим формулу, по которой вычисляется кратность воздуха:
N=V/W, где:
N – кратность (к-во раз/ч);
V – количество свежего воздуха, поступающего в комнату за 1 час (м³/ч);
W – объем помещения (м³).
Статья по теме:
Рассмотрим на примере, как кратность воздуха позволяет определить его необходимое количество для конкретного помещения. Для кухни, объем которой составляет 12 м³, потребуется количество воздуха равное 72 м³ (L = 12 м³ х 6 =72 м³). Цифра 6 в этом случае обозначает кратность воздухообмена.
Для проведения аэродинамического расчета воздуховода необходимо несколько значений, как то: показатель кратности, объем помещения и площадь сечения канала. Формула в этом случае будет иметь следующий вид:
V=L/3600 х S, где:
V – скорость перемещения воздушных масс (м/с);
L – количество используемого воздуха (м³/ч);
S – площадь сечения трубы (см² или м²).
В круглые воздуховоды могут устанавливаться вентиляторы, которые помогут сохранить нормальную скорость транспортировки воздуха
Стоит сказать, что скорость транспортировки воздуха находится в зависимости от еще двух параметров: уровня шума и коэффициента вибрации. При расчете скорости в воздуховоде необходимо учесть эти показатели и проектировать систему в соответствии со СНиП.

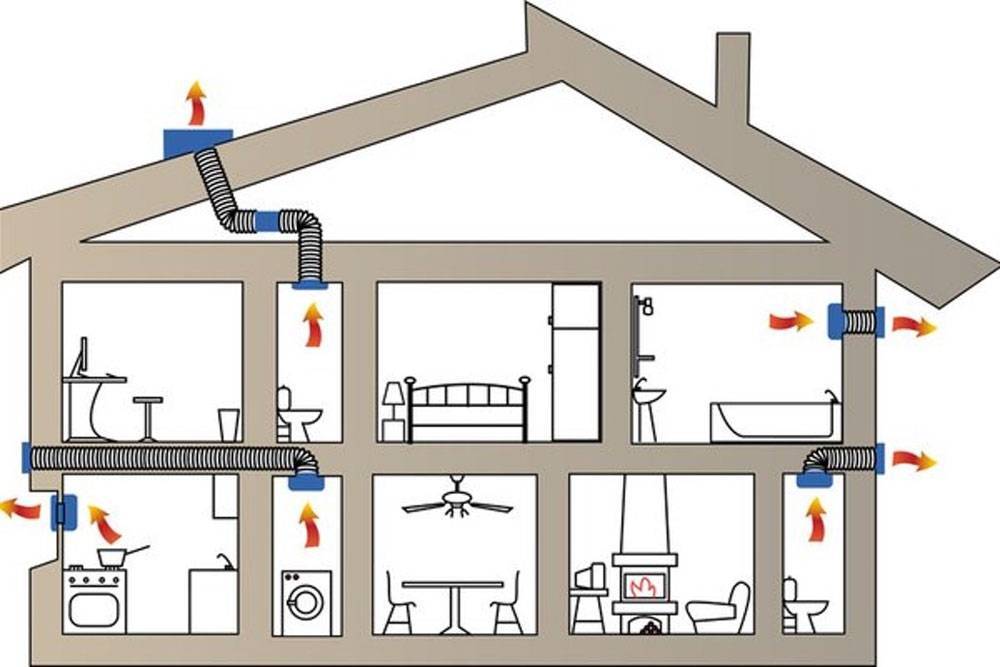

Принципиальные схемы естественной вентиляции
Многолетняя практика строительства многоквартирных домов привела к тому, что было отобрано несколько наиболее эффективных схем создания вентиляционной системы. Выбор той или иной схемы зависит от многих факторов: формы здания, количества этажей, загрязненности уличного воздуха в районе, уровня шума.
Схемы традиционной вытяжной системы
Традиционной признана система вытяжной вентиляции с естественным побуждением, то есть когда воздухообмен в помещениях осуществляется благодаря разнице температур и давлений.
Имеется в виду, что отработанный воздух выводится через вентиляционные шахты и каналы наружу (на крышу), а свежий поступает через окна, двери или специальные приточные клапаны.
Один из вариантов устройства вентиляционных шахт многоэтажного дома
Вариант с прокладкой отдельных шахт для каждой квартиры сейчас не рассматривается, так как он был целесообразен в эпоху малоэтажного строительства.
Понятно, что для высоток от 9 этажей и выше оборудовать множество параллельно идущих каналов физически не представляется возможным.
Поэтому в строительстве применяются две признанные рациональными схемы:
- Все шахты выводятся на чердак и там объединяются горизонтальным каналом. Из канала вывод загрязненного воздуха осуществляется через единственный выход, обустроенный в наиболее удобном месте.
- Отдельные квартиры присоединяются к общему стояку (шахте) параллельно расположенными каналами-спутниками, таким образом, отработанный воздух выводится над кровлей по вертикальным каналам.
Принципиальное различие заключается в двух моментах: наличии/отсутствии горизонтального сборника на чердаке и в наличии/отсутствии общих шахт на стояках.
Схема устройства вентиляции с каналами-спутниками. Важный нюанс: для верхних этажей реализована идея отдельного прямого вывода использованного воздуха
Локальный отвод с верхних этажей обусловлен тем, что для создания тяги над квартирой должен находиться горизонтальный канал не менее 2 м в высоту.
Отдельно выведенные каналы, как и общая шахта, должны быть качественно теплоизолированы, иначе на чердаке образуется конденсат, вследствие чего происходит преждевременное разрушение материалов, появляется плесень.
Монтаж горизонтального чердачного короба производится с учетом особых требований. Например, диаметр его должен быть достаточным для того, чтобы не создавалась обратная тяга и воздух не возвращался в каналы. Это чревато попаданием отработанной среды в квартиры верхних этажей.
Расчет диаметра короба должны проводить опытные инженеры. Чтобы воздух перемещался в заданном направлении и не возвращался обратно, внутри канала устанавливают рассечки
Иногда нет возможности монтировать громоздкий горизонтальный канал. Тогда обходятся узким сечением трубы, но для верхних этажей применяют все ту же локальную систему – введенные на чердак отдельные рукава.
Естественная вентиляция, которой оборудованы практически все дома старой застройки, имеет весомый плюс – не нуждается в электропитании.
Однако ее эффективность зависит от разницы температур в здании и помещении, а шахты и каналы требуют постоянной чистки, что на практике производится крайне редко.
Особенности расположения каналов в 9-этажном доме
У типовых домов процесс смены воздуха производится в естественном режиме. Приток свежих воздушных масс происходит в квартирах, вывод отработанной среды осуществляется через вентиляционные шахты, оборудованные каналами-спутниками.
Чаще всего каналы проложены от вытяжных отверстий в квартирах по схеме «через 2 этажа», но могут быть и поэтажными.
Схема устройства вентиляции, характерная для стандартного многоэтажного дома. Общая вытяжная шахта выходит прямиком на кровлю, каналы-спутники проложены параллельно и подключены поочередно
По нормам, отвод с 8-9 этажей производится не через общую шахту, а отдельно. При составлении подобной схемы берутся в учет усредненные атмосферные условия, то есть температура воздуха на улице +5 °С и отсутствие ветра.
Эта схема признана низкоэффективной, так как при изменении природных условий функциональность естественной вентиляции падает. Например, в сильную жару она бесполезна. Также возможно засорение вентиляционных каналов, что полностью перекрывает движение воздуха.
При отсутствии нормальной вытяжки потребуется экстренная чистка. Хотя обычно ее проводят каждые 5-6 лет.
Для чего производится расчёт площади воздуховодов и фасонных изделий
Правильный проект систем вентиляции – это лишь полдела. Если ошибиться в расчёте квадратуры воздуховодов, то может получиться обратный эффект – идеальная план-схема есть, а оттока или притока воздуха нет. Подобные просчёты могут привести к тому, что в помещениях будет повышенная влажность, которая приведёт к появлению грибка, плесени и неприятному запаху.
Очень важно!
Если домашний мастер не уверен в своих силах, боится не справиться с вычислениями, то лучше обратиться за инженерной помощью в расчёте воздуховодов. Лучше заплатить за работу профессионалу, чем впоследствии кусать локти.
2 Факторы, влияющие на качество воздухообмена
Качество работы вентиляционной системы зависит от загрязненности воздушной среды. В помещениях разного предназначения в воздухе могут быть сконцентрированы различные вредные компоненты:
- влажность;
- элементы отработанных газов;
- человеческие выделения (дыхание, пот и прочие);
- испарения вредных веществ;
- тепловая энергия от работающих установок.
Назначение приточно-вытяжной вентиляции:
- очистка отработанного воздуха в помещении;
- удаление из воздушной среды вредных компонентов и лишней влаги;
- поглощение лишней тепловой энергии, урегулирование температурного режима;
- подача в помещение свежего воздуха, его охлаждение или подогрев.
Формула расчета приточной вентиляции помещения:
Lотс = 3600*F*Wо, где:
- F — общая площадь проемов (кв. м).
- Wо — средняя скорость втягивания воздушной массы (параметр зависит от загрязненности воздуха и непосредственно от выполняемой операции).

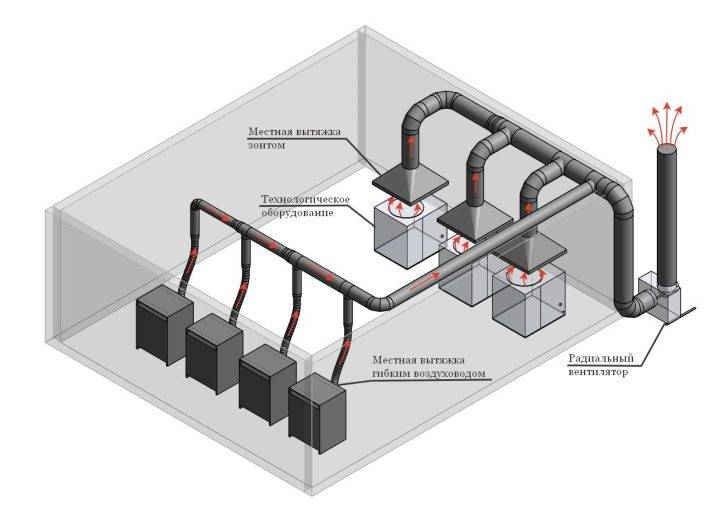

Строго запрещено использовать способ рециркуляции на промышленных объектах, где в воздушной среде сконцентрированы вредные вещества 1−3 класса опасности, взрывоопасные компоненты.
Системы принудительного типа
В современном домостроении для герметизации оконных и балконных проемов применяют пластиковые и металлопластиковые конструкции. Стеклопакеты из полимеров и алюминия прочнее, чем древесина, однако зачастую полностью перекрывают естественные каналы поступления свежего воздуха.
Двери также плотно примыкают к полу, делая помещения абсолютно герметичными. Поступления воздуха не происходит, а при отсутствии эффективной приточной системы и вытяжная становится бесполезной.
Чтобы решить проблему доступа свежего воздуха во все квартиры, в элитных жилых домах устанавливают специальное оборудование – приточно-вытяжные установки.
Пример монтажа приточно-вытяжной системы в многоквартирном здании. Внизу, в подвале или цоколе, устанавливают приточное оборудование с фильтрацией и подогревом воздуха, на крыше – чиллер и вентилятор
Система приточно-вытяжной вентиляции довольно сложная, а для монтажа ее отдельных элементов потребуется выделить место в подвале (подогрев приточного воздуха) и на крыше (вентилятор и чиллер).
В отличие от естественной вентиляции, побудительная является энергозависимой. Кроме того, она состоит из комплекта сложных устройств, управление которыми производится с одного пульта.
ШУВ устанавливают рядом с приточным оборудованием, в подвале, а доступ к нему имеет только квалифицированный обслуживающий персонал.
Можно сказать, что в жилых многоэтажках присутствуют все три типа вентиляции, причем естественная является наиболее распространенной, а установка принудительной или комбинированной системы пока ограничена.
Расчёт вентиляции квартиры
Естественная или искусственная вентиляция жилого дома рассчитывается при строительстве здания специалистами, а жильцы дома получают квартиры с системой проветривания «по умолчанию». Изменить схему системы вентиляции в хрущёвке не получится, для этого будет необходимо серьёзное вмешательство в структуру здания. Однако с помощью различных устройств можно улучшить циркуляцию воздуха в своей квартире. Для этого необходимо провести расчёты.
Если вас не устраивает вентиляция в квартире, можно установить дополнительные вытяжки на кухню и вентиляторы на решётках в ванной. При этом следует запомнить основное правило – количество вытягиваемого воздуха не должно превышать количество поступающего в квартиру. В этом случае системы проветривания будут работать максимально эффективно. Некоторые модели вытяжек и вентиляторов могут работать на приток воздуха – их стоит установить, если комната недостаточно проветривается через окна и двери.
Особое внимание стоит уделить мощности вытяжных устройств, для небольших квартир будет достаточно производительности от 50 до 100 м³ воздуха в час. Чтобы точно определить, какая нагрузка для прибора будет оптимальной, можно измерить количество воздушных масс в комнате
Для этого площадь квартиры суммируется и умножается втрое. Полученные объёмы воздуха и должны полностью проходить через вентиляторы в течение часа.
Организовать дополнительный приток воздуха можно с помощью кондиционеров, вытяжек и вентиляторов. В комплексе эти приборы будут выполнять основные задачи по вентиляции помещений:
- вытяжка в кухне будет очищать помещение от неприятных запахов, жира и дыма, наполняя его чистым воздухом;
- вентилятор в ванной — удалять влажный воздух;
- кондиционер — охлаждать и осушать воздух в помещении.
Эти устройства будут обеспечивать хорошую циркуляцию воздушных масс в разных комнатах и регулировать их чистоту – в ванной и кухне они просто незаменимы.
Какие воздуховоды выбрать?
Круглые трубы с гладкой внутренней поверхностью имеют малое сопротивление, в прямоугольных формах завихрения по углам притормаживают поток. Шершавая поверхность кирпичных каналов и гофрированные трубы имеют максимальное сопротивление движению воздуха. Поэтому стенки шахты из кирпича штукатурят, а «гофру» используют только для гибких поворотов и короткими участками.
Затрудняет движение воздуха скапливающееся статическое электричество на стенках пластиковых труб. Поэтому лучшим материалом для вентиляции в частном доме остаются стальные оцинкованные трубы.
Вентканалы утепляются в холодных зонах (чердак). Переохлажденные стенки шахты замедляют тягу, собирают на себе конденсат. Поэтому зимой канал может полностью покрыться инеем. Слой утеплителя (50-70 мм) исправляет положение.
Конденсат так же оседает на трубах из-за отсутствия тяги. Это сигнал к пересмотру всей системы. Нужно уменьшить длину воздуховодов, количество поворотов и горизонтальных участков. Летом желательно усилить тягу вентиляторами. При постоянном движении воздуха влага не задерживается.
Примеры вычислений
Вытяжной
Чтобы рассчитать параметры вытяжных вентиляционных систем, требуется сначала обратить внимание на СНиП. В соответствии с этим документом, если активность одного человека мала, потребность в воздухе составит 20 м3 за час. При средней активности этот показатель вырастает до 40, а при высокой – даже до 60 куб
м. Что касается кратности обмена, в спальных помещениях она составляет единицу. Для санитарных узлов вводится коэффициент 3, то же значение принимается для кухни
При средней активности этот показатель вырастает до 40, а при высокой – даже до 60 куб. м. Что касается кратности обмена, в спальных помещениях она составляет единицу. Для санитарных узлов вводится коэффициент 3, то же значение принимается для кухни.
Пусть требуется рассчитать потребность в вытяжке воздуха для комнаты площадью 20 кв. м., при этом в доме обитают двое жильцов. Если принять стандартную высоту комнаты, то по общей формуле получают объем 50 м3. При средней кратности 2 получается результат 100 куб. м. за час. Если же исходить из среднего уровня активности, можно предположить, что потребность составит 80 м3. Но, как и принято в обычной ситуации, применяют наивысший показатель, последовательно вычисляя параметры для всех комнат и затем суммируя их.
Учитывая особенности реального российского климата, даже в самых теплых регионах нельзя обойтись без прогрева воздуха. Строительные нормы предусматривают, что температура в помещениях, где даже периодически бывают люди, не должна быть ниже 18 градусов. Потому необходимая мощность нагревательных приборов определяется с отсчетом от наиболее низкой температуры уличного воздуха, который приходится подогревать. Пусть расходуется 180 м3 воздуха за 60 минут, а нагреватель имеет мощность 2000 Вт.
Разделив этот показатель на часовой поток и на незыблемый коэффициент 2,98, получают 33 градуса. А значит, предельно допустимый для такой конфигурации мороз составляет -15 градусов. Если температура опустится ниже, вентиляция не справится со своей задачей. Для расчета вентиляции по тепловыделениям и по теплоизбыткам используется ряд особых показателей.
В формулу L=3,6*Q/ (c*р* (tyx-tnp) после знака равенства последовательно подставляются:
- излишек тепла (в ваттах);
- тепловая емкость воздуха (по умолчанию принимается равной 1,005 кДж/ (кг*°С);
- удельная масса воздуха 1,2 кг на 1 куб. м;
- температура воздуха, который требуется отводить из помещений, расположенных за рамками основной зоны;
- температура первоначально поступающего извне воздуха.
Подсчитывая давление и связанную с ним скорость перемещения масс воздуха, надо принять во внимание, какова площадь сечения каналов. Дополнительно анализируют:. Дополнительно анализируют:
Дополнительно анализируют:
- геометрию каналов;
- суммарную силу вентиляторов;
- число переходов
Приточной
Аэродинамический расчет приточной вентиляции производится путем умножения объема вентилируемого пространства на кратность обмена воздушной массы.
Пусть данные таковы:
- квартира 48 кв. м;
- высота потолков 2 м;
- нужно 2 раза за час обеспечить полную смену всего содержащегося воздуха.
Тогда требуется поддержать подачу 192 куб. м. воздуха за каждые 60 минут. Укрупненные расчеты проводятся не только для единицы объема, но и для каждого жильца, а также для источников выделений. Как обычно, кратность определяется сообразно специфике помещения. В проветриваемых пространствах на 1 жильца должно приходиться 30 куб. м. Если проветривание не производится, этот показатель составит 60 куб. м.
По кратности
Кратность рассчитывается так: делят общее количество воздуха на объем. Если количество доставляемого воздуха составляет 200 куб. м. за час, а объем квартиры — 100 м3, то кратность, очевидно, составит 2. За счет естественной аэрации можно обеспечить не более 4 смен воздуха за 1 час. Потребность высчитывают очень просто. Требуется только разделить количество поступающего загрязняющего агента на разность ПДК и содержания этого же вещества во внешней атмосфере.
По санитарно-гигиеническим нормам
Пусть в рабочем кабинете живет условно 1 человек постоянно и 1 человек временно. Тогда суммарный часовой объем притока воздуха составит 60+20, то есть 80 куб. м. Так как для гостиной число временных жителей принимается равным 2, то необходимо обеспечить циркуляцию уже 160 м3. Если часть помещений сбалансирована по величине воздушного притока, а другие — нет, то требуется компенсировать недостаток притока за счет подачи в смежные с проблемными комнаты. Более точную информацию могут предоставить профессионалы, составляющие уравнения воздушных балансов и решающие их.
Планировка и расчет каналов
Сечение воздуховодов зависит от системы вентиляции и объема воздуха, который нужно обслужить. Параметры можно взять из таблицы, принимая за скорость естественной тяги значение 1-2 м/с, механической – 3-5 м/с:
Таблица 2 – подбор сечения воздуховода
Пример расчёта сечения воздуховода: 450 м3/час отводятся четырьмя каналами. Соответственно на каждый приходится 450/4=115 м3/час. Используя таблицу, представленную выше, получаем, что при скорости 2 м/с достаточно трубы Ø140 мм.
Хорошая естественная тяга идет только по вертикальным шахтам (допускается отклонение на 30° длиной до метра). Сужения, врезки замедляют поток, горизонтальные участки его практически останавливают. Механическое продвижение дает стабильную равномерную тягу, где все озвученные нюансы просто учитываются при выборе мощности вентилятора.
Расчет нормального воздухообмена для эффективной вентиляции квартиры или дома
Итак, при нормальной работе вентиляции в течение часа воздух в помещениях должен постоянно меняться. Действующими руководящими документами (СНиП и СанПиН) установлены нормы притока свежего воздуха в каждое из помещений жилой зоны квартиры, а также минимальные объемы его вытяжки через каналы, расположенные на кухне, в ванной в санузле, иногда – и в некоторых других специальных помещениях.

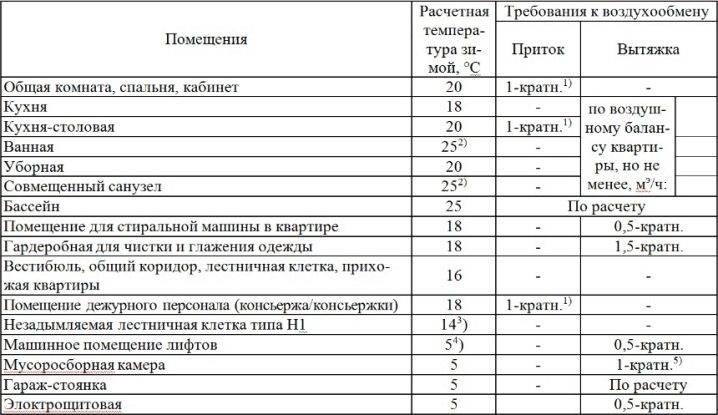

Эти нормативы, опубликованные в нескольких документах, для удобства читателя объединены в одну таблицу, показанную ниже:
| Тип помещения | Минимальные нормы воздухообмена (кратность в час или кубометров в час) | |
|---|---|---|
| ПРИТОК | ВЫТЯЖКА | |
| Требования по Своду Правил СП 55.13330.2011 к СНиП 31-02-2001 «Одноквартирные жилые дома» | ||
| Жилые помещения с постоянным пребыванием людей | Не менее однократного обмена объема в течение часа | – |
| Кухня | – | 60 м³/час |
| Ванная, туалет | – | 25 м³/час |
| Остальные помещения | Не менее 0,2 объема в течение часа | |
| Требования по Своду Правил СП 60.13330.2012 к СНиП 41-01-2003 «Отопление, вентиляция и кондиционирование воздуха» | ||
| Минимальный расход наружного воздуха на одного человека: жилые помещения с постоянным пребыванием людей, в условиях естественного проветривания: | ||
| При общей жилой площади более 20 м² на человека | 30 м³/час, но при этом не менее 0,35 от общего объема воздухообмена квартиры в час | |
| При общей жилой площади менее 20 м² на человека | 3 м³/час на каждый 1 м² площади помещения | |
| Требования по Своду Правил СП 54.13330.2011 к СНиП 31-01-2003 «Здания жилые многоквартирные» | ||
| Спальная, детская, гостиная | Однократный обмен объема в час | |
| Кабинет, библиотека | 0,5 от объема в час | |
| Бельевая, кладовка, гардеробная | 0,2 от объема в час | |
| Домашний спортзал, биллиардная | 80 м³/час | |
| Кухня с электрической плитой | 60 м³/час | |
| Помещения с газовым оборудованием | Однократный обмен + 100 м³/час на газовую плиту | |
| Помещение с твёрдотопливным котлом или печью | Однократный обмен + 100 м³/час на котел или печь | |
| Домашняя прачечная, сушилка, гладильная | 90 м³/час | |
| Душевая, ванная, туалет или совмещенный санузел | 25 м³/час | |
| Домашняя сауна | 10 м³/час на каждого человека |
Пытливый читатель наверняка заметит, что нормативы по разным документам несколько отличаются. Причем, в одном случае нормы устанавливаются исключительно по размерам (объему) помещения, а другом – по количеству людей постоянно пребывающих в этом помещении. (Под понятием постоянного пребывания имеется в виду нахождение в комнате 2 часа и более).
Поэтому при проведении расчетов вычисления минимального объема воздухообмена желательно проводить по всем доступным нормативам. А затем – выбрать результат с максимальным показателем – тогда ошибки точно не будет.
Провести быстро и точно расчет притока воздуха для всех помещений квартиры или дома поможет первый предлагаемый калькулятор.
Калькулятор расчета требуемых объемов притока воздуха для нормальной вентиляции
Как видите, калькулятор позволяет провести вычисления и от объёмов помещений, и от количества постоянно пребывающих в них людей. Повторимся, желательно провести оба расчета, а затем выбрать из двух получившихся результатов, если они будут различаться, максимальный.

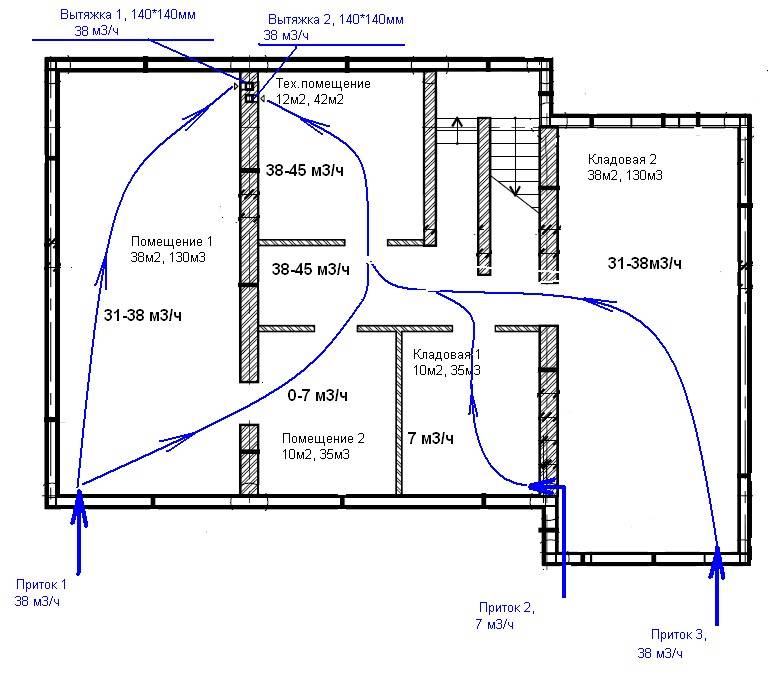

Проще будет действовать, если заранее составить небольшую таблицу, в которой перечислены все помещения квартиры или дома. А затем в нее вносить полученные значения притока воздуха – для комнат жилой зоны, и вытяжки – для помещений, где предусмотрены вытяжные вентиляционные каналы.
К примеру, это может выглядеть так:
| Помещение и его площадь | Нормы притока | Нормы вытяжки | ||
|---|---|---|---|---|
| 1 способ – по объему комнаты | 2 способ – по количеству людей | 1 способ | 2 способ | |
| Гостиная, 18 м² | 50 | – | – | |
| Спальная, 14 м² | 39 | – | – | |
| Детская, 15 м² | 42 | – | – | |
| Кабинет, 10 м² | 14 | – | – | |
| Кухня с газовой плитой, 9 м² | – | – | 60 | |
| Санузел | – | – | – | |
| Ванная | – | – | – | |
| Гардероб-кладовая, 4 м² | – | |||
| Суммарное значение | 177 | |||
| Принимаемое общее значение воздухообмена |
Затем суммируются максимальные значения (они в таблице для наглядности выделены подчёркиванием), отдельно для притока и для вытяжки воздуха. А так как при работе вентиляции должно соблюдаться равновесие, то есть сколько воздуха в единицу времени поступило в помещения – столько же должно и выйти, итоговым выбирается также максимальное значение из полученных двух суммарных. В приведенном примере – это 240 м³/час.
Этот значение и должно быть показателем суммарной производительности вентиляции в доме или квартире.
Значение вентиляции для жилого дома
Некоторые частные застройщики считают, что придавать огромное значение системе вентиляции здания необязательно. И делают большую ошибку. Ведь необходимость воздушного обмена внутри помещений – это не только поддержание определенного микроклимата в доме, что, конечно, влияет на здоровье проживающих в нем людей, но и на качественное техническое состояние всей постройки и отдельных ее конструкций.
Вот пять причин, по которым можно судить о необходимости современной вентиляции дома.
- Люди дышат кислородом, выдыхая углекислый газ. Если в комнатах не будет происходить постоянное пополнение воздуха кислородом, его процентное содержание упадет, увеличится процент углекислого газа, что приведет к ослаблению людей. Особенно это ярко будет выражаться на людях больных: одышка, головокружения и прочие недуги.
- Наша жизнь все время сопровождается запахами. Это не только запахи человека, но и от приготовления пищи, от одежды, животных из санузлов. Сюда можно добавить курение и прочие вредные привычки. Если не организовать в доме вентиляцию, то смешения запахов создаст такую атмосферу, что жить в доме станет просто невозможно.
- Застоенный воздух – это среда для болезнетворных бактерий и вирусов.
- Сегодня во всех частных домах обустроены ванные комнаты, где царит перепад температур, высокая влажность и различные запахи. Основное требование к этим комнатам – удаление именно влажных паров, которые негативно влияют на обстановку помещений: отделку, мебель, сантехнику.
- К сожалению, при возведении частного дома не всегда используются стройматериалы, о которых можно говорить, что они безвредны для человека. Или по-другому – экологичны, то есть, под действием влажности и температур не выделяют в воздух вредных веществ. Вентиляция обеспечит их отвод за пределы комнат. И это очень важный момент.
Отдельно, конечно, надо сказать о кухне, как о самой активной комнате, где присутствует все негативные факторы, описанные выше. К ним можно добавить масляные испарения, продукты сгорания (если используется газовая плита). Именно здесь необходимо проложить главный вентиляционный стояк, именно в этой комнате требуется самый высокий воздухообмен.

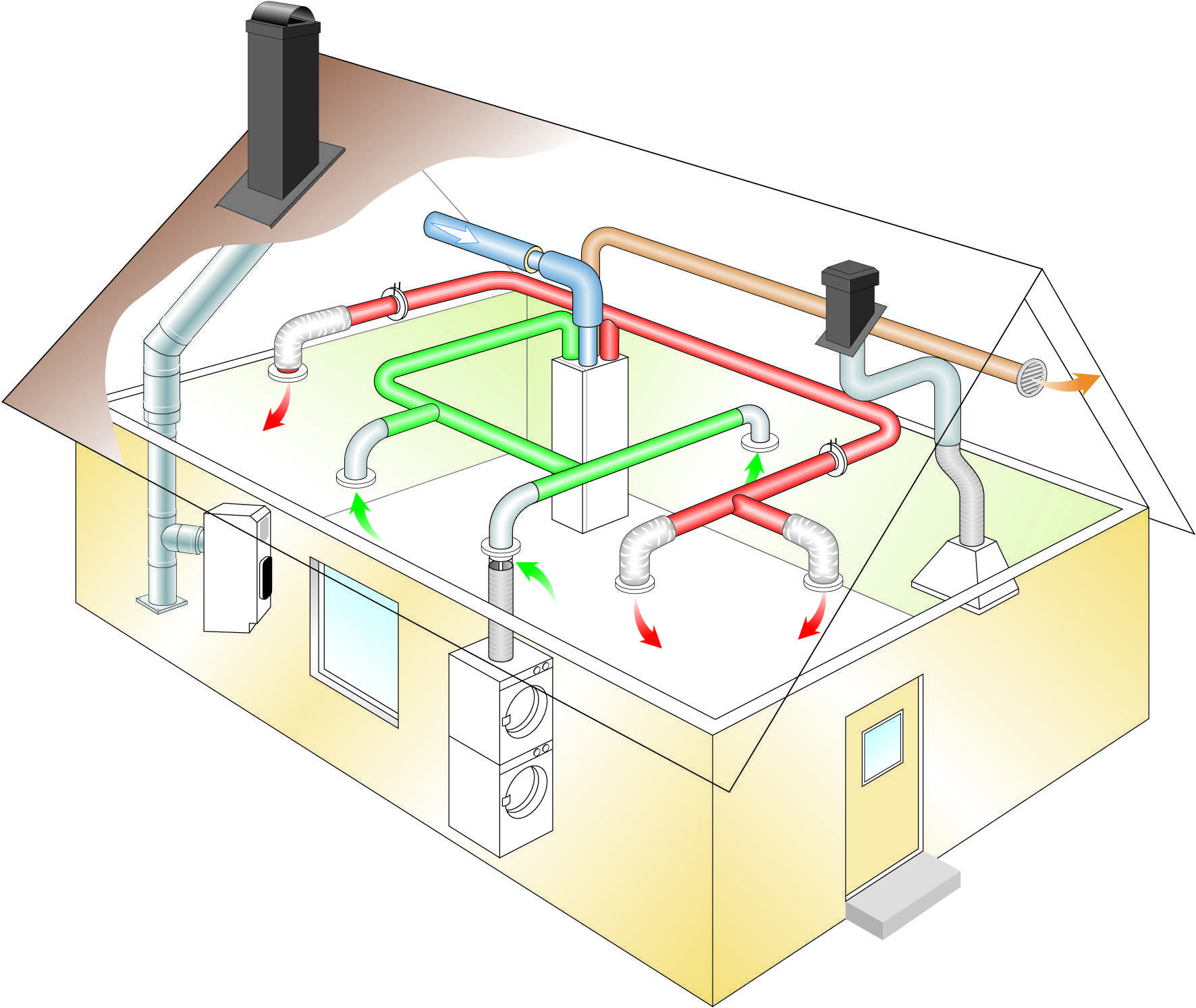

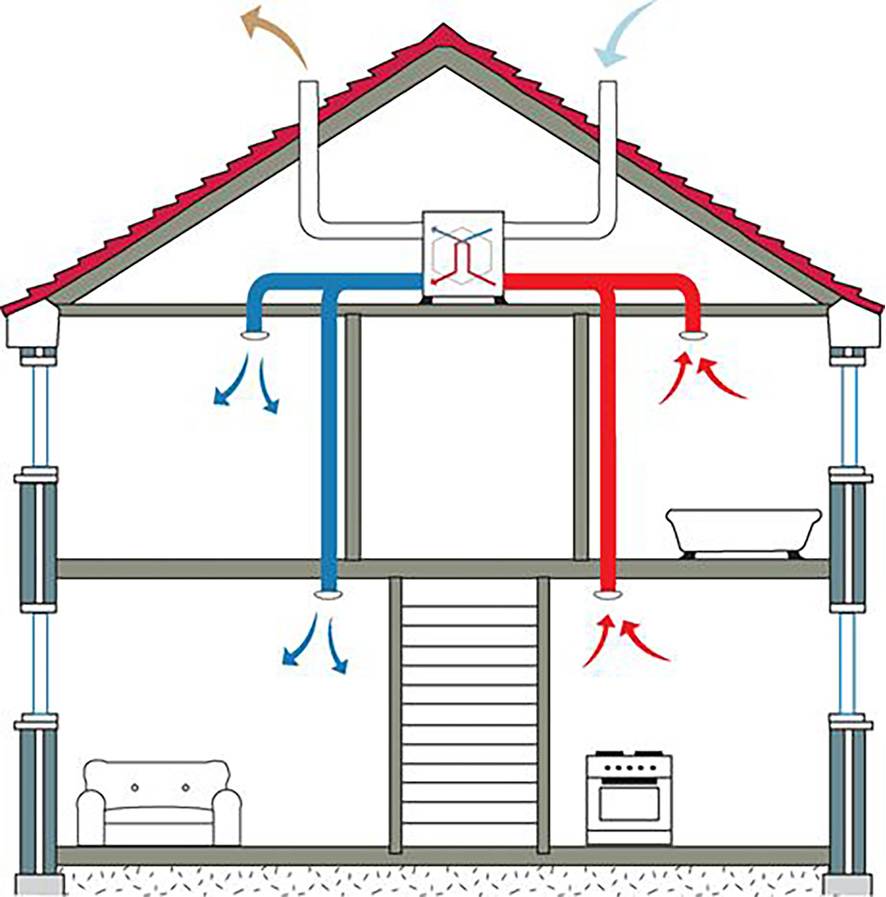

Приточно-вытяжная вентиляция
Как видите, различных факторов, которые подтверждают необходимость присутствия вентиляционной системы в доме, немало. Главное – это правильно рассчитать ее с учетом воздухообмена в каждой комнате. Конечно, надо грамотно подойти к выбору вентиляции для частного дома.
Правильное оборудование воздуховодов

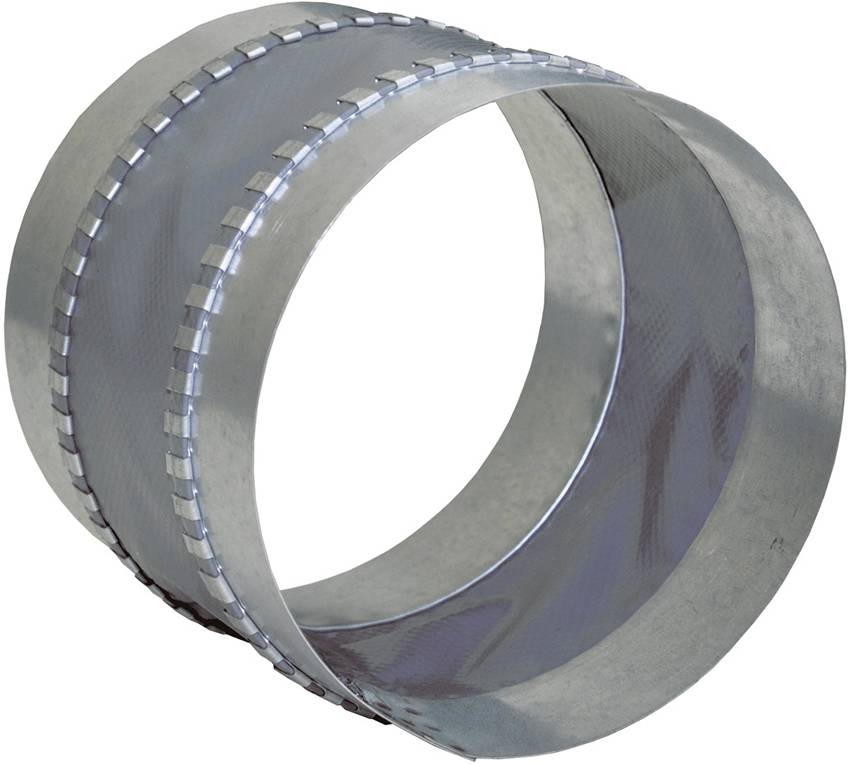

Короба из оцинковки могут быть круглой, квадратной и прямоугольной формы. Трубы чаще ставят для организации приточного потока в производственных и общественных помещениях. Для монтажа используются хомуты, крепящиеся к перекрытию шпильками. Прямоугольные короба подвешивают на жестких траверсах, где высота регулируется контрольной гайкой. Обязательно делаются резиновые прокладки.
Гибкие воздуховоды длиной до 5 м прокладывают без промежуточных опор, трубопроводы большей длины фиксируют подвесами, хомутами на шпильках во избежание прогиба. Несмотря на гибкость, для таких магистралей есть определенные радиусы, больше которых поворачивать трассу не рекомендуется.
