Особенности проектирования

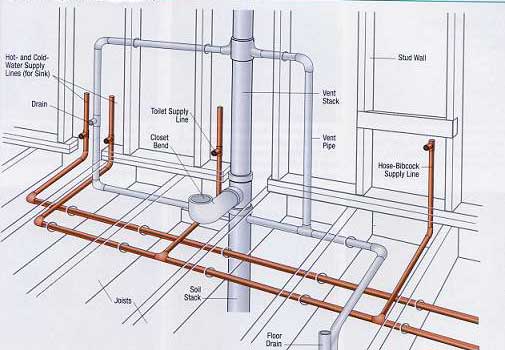

Внутренняя часть системы ничем не отличается от обычных квартирных разводок. Сантехника и бытовые приборы (стиральная и посудомоечная машина, душевая кабина и т.п.) подключаются к горизонтальной трубе диаметром 50 мм. Она укладывается под уклоном не менее 3 см на каждые 100 см длины. В конце она соединяется с трубой диаметром 110 мм, к которой подключается сифон унитаза. После него разводка присоединяется к вертикальному участку — стояку. Он выводится сквозь перекрытие нижнего этажа наружу.

Большинство владельцев строят внешнюю канализацию в каркасном доме своими руками. Это требует знания правил сборки подобных систем. Проектные работы необходимо вести, основываясь на требованиях СНиП

Это важно, поскольку глубина погружения стержней сравнительно мала. Прокладка траншей под внешний трубопровод может снизить прочность сцепления свай с грунтом

В результате опорная система будет ослаблена. Прокладка канализации в каркасном доме на сваях должна быть рассчитана еще на стадии расчета свайного поля, когда определяется расстояние между точками размещения стержней. Необходимо заранее распределить точки размещения сантехники, стиральных машин и прочих приборов. Необходимо помнить, что все трубы, выходящие под пол, будут расположены в сложных условиях.

Оптимальное расстояние между сваями находится в пределах 1,5-3 м. Если канализация в доме на сваях в проекте не учитывалась, придется выводить трубу за пределы свайного поля. Это означает, что от точки прохода сквозь перекрытие до места погружения в грунт труба находится на открытом пространстве. Цоколь защитить трубу от воздействия низких температур не в состоянии.

Где прокладывают горизонтальный трубопровод

Прокладка канализации в каркасном доме производится открытым способом. Поскольку вести траншею между сваями нельзя, трубу располагают между грунтом и перекрытием. Как правило, канализационная труба располагается под настилом нулевого уровня. К доскам крепят регулируемые хомуты и подвешивают трубопровод с нужным уклоном. Это самый простой вариант. Длину открытой трубы можно сократить. Для этого на стадии проектирования надо разместить туалет и другие помещения, сквозь которые проходит канализация, вплотную к наружной стене.

Иногда трубы прокладывают внутри перекрытия. Однако, учитывая толщину трубопровода и необходимый уклон, качественно утеплить участок системы таким способом не удастся. Кроме того, ремонтные работы потребуют демонтажа части настила, что усложнит задачу. Этот вариант годится только для южных регионов, где зимние температуры редко опускаются ниже 0°. Поэтому вывод канализации в каркасном доме на сваях требует качественного утепления с помощью пенопластовой скорлупы или иных подходящих материалов. В морозных регионах вместе с утеплителем прокладывают греющий кабель, обеспечивающий защиту от разморозки в зимнее время. По отзывам пользователей, его необязательно постоянно держать включенным. При необходимости для восстановления работы системы хватает 20-30 минут нагрева.

Необходимость строительства ливневой системы

Помимо бытовой, устройство канализации в каркасном доме нуждается в организации ливневой системы. Она должна исключить проникновение дождевой воды к сваям. Иначе под домом постоянно будет находиться болото, разведутся комары, а сваи потеряют несущую способность. Как правило, обустройство дождевой системы состоит в строительстве отмостки и дренажного лотка с отводом к ливневому коллектору

Основное внимание следует обращать на размер бетонной площадки и глубину дренажных лотков. Если в регионе часто бывают сильные ливни, следует увеличить ширину и уклон отмостки

Ливневая канализация в каркасном доме не просто отводит излишки влаги, она защищает дом от разрушения. Это делает дождевую систему важным элементом безопасности конструкции. Несмотря на использование защитных покрытий, металлические сваи находятся под угрозой коррозии. Контакты с влагой значительно усиливают опасность разрушения стержней, что ставит под угрозу устойчивость всего дома.

Разделение по принципу подачи воды

Установка системы ГВС и ХВС может проводиться двумя способами:

С «глухой» разводкой. Труба подачи воды в последнюю водозаборную точку заканчивается тупиком. Такая схема более выгодна для экономии пространства и с экономической точки зрения, но может создавать неудобства при эксплуатации водопровода. Вода в последний узел будет поступать с задержкой, и только после того, как дойдет до заглушки, она начнет поступать в кран.

С замкнутой циркуляционной разводкой. При этом способе вода постоянно движется по кругу, имеет одинаковую температуру в каждой точке системы и поступает к пользователю сразу после открытия крана

Особенность этого метода разводки целесообразно использовать именно для системы горячего водопровода — в ней важно не допускать резких скачков температуры.

Чтобы излишне не усложнять водопроводную разводку в доме, рациональнее использовать комбинированный вариант. Холодную систему водоснабжения выполняют с помощью глухой разводки, горячую — с помощью циркуляционной.

На простой схеме сразу видны различия разных схем водоснабжения: 1 — стандартная, «глухая»; 2 — с принудительной циркуляцией; 3 — «глухая» с использованием коллектора

Правильная укладка канализационных труб

От фундамента дома до септика должен быть уложен трубопровод, его обязательно размещают под уклоном, что улучшит удаление стоков. Чем толще трубы, тем больший угол наклона необходим.

Канализационные трубы необходимо укладывать ниже глубины промерзания почвы зимой. В среднем – не менее 1 м, в районах с теплым климатом, сильно глубоко закапывать трубы нет необходимости, хватит и 70 см глубины. Здание, построенное в холодном регионе, требует заглубления канализационных труб не менее 1,5 м глубины. Для того, чтобы сточные воды зимой не застывали в трубе, можно обмотать трубу нагревающим проводом. До укладки труб необходимо на дне траншеи насыпать и хорошо утрамбовать песчаную подушку, толщиной 15 см. это предотвратит возможный излом трубы при оседании почвы.

Оптимально – формирование прямой магистрали от жилого дома до септика. Если прокладка труб по прямой линии невозможна, придется делать поворот. На участке поворота желательно сделать смотровой колодец для прочистки системы. Все соединения нужно делать герметичными.

Схема автономной канализации

Существуют нормативы СЭС, СНиП, согласно которым локальная канализация для загородного дома должна иметь удаление от значимых объектов:

стена/фундамент дома – 4 м
ограждение – 5 м
скважина водозабора – 50 – 15 м
граница грунта – 5 м
корни взрослых деревьев – 3 м
реки/ручьи – 10 м
водохранилища – 30 м

Принцип действия автономной системы водоотведения заключается в следующем:

стоки собираются из приборов сантехники внутри здания (мойки, раковины, унитазы, ванны, душевые кабины, посудомоечные, стиральные машины)
по наклонным трубам они попадают в наружную канализацию, доходят до очистного сооружения
септик состоит из нескольких соединенных камер, в первой происходит отстаивание жидкости с осаждением крупных частиц
после чего, стоки попадают в камеру с анаэробными бактериями, разлагающими органику без доступа воздуха
очищенная до 70% вода самотеком подается в систему инфильтрации – поле либо колодец, откуда сбрасывается в грунт для почвенной доочистки

Таким образом, периодической очистке (раз в год) подлежит первая камера септика. Существуют аэробные модификации, в которых нечистоты разлагают одноименные бактерии. Для их нормального существования необходима постоянная циркуляция воздуха. Внутрь камеры опускается компрессор (аэратор), система становится энергозависимой. В комбинированных септиках во второй камере происходит анаэробная фильтрация, в третьей анаэробная, что позволяет очистить воду до 98%. При перебоях электроэнергии очистное сооружение переходит в режим анаэробной очистки.

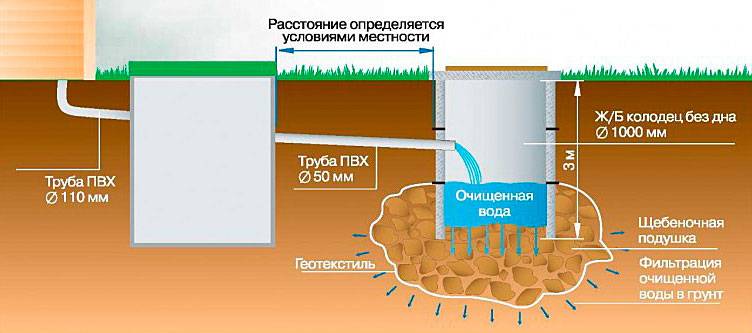

схема устройства локальной канализации

Колодец фильтрации используется в песчаных грунтах, суглинках, прочих почвах с нормальным впитыванием. Присутствие на участке глины делает невозможным сброс очищенных стоков через колодец. В этом случае монтируют поля аэрации, представляющие собой, параллельно уложенные на природный фильтр ряды дренажных перфорированных труб. В качестве фильтра выступает щебень, гравий, гранитный сев, шлак. Для поля фильтрации выкапывается метровый котлован, его дно засыпается 20 мм слоем песка, 20 мм слоем щебня, на который укладываются трубы. Дренаж обсыпают щебнем, возвращают на место верхний плодородный слой. Владелец получает возможность пользоваться участком.

Вентиляционная труба располагается внутри дома, является продолжением стояка внутренней канализации. Она называется фановой трубой, выводится выше кровли на 0,7 – 1,5 м. альтернативой фановой трубы является вакуумный клапан для канализации, монтирующийся в верхней точке стояка.

Плюсы и минусы

Есть несколько положительных и отрицательных моментов при сооружении траншей во время прокладки канализации.

Преимущества	Недостатки
По сравнению с бестраншейным методом прокладки, этот способ дешевле	Нельзя выполнить работы без вскрытия почвы: придется удалять плодородный грунт, выкорчевывать растительность на участке
Канализация будет укрыта слоем грунта и не подвержена повреждениям	Увеличиваются материальные и временные затраты на копку траншеи
Самостоятельное выполнение	Нельзя выполнять работы в зимнее время года

Если выбирать, как лучше проложить канализационную систему, то прокладка под землей дает больше возможностей, чем надземный вариант. Именно таким способом можно правильно организовать уклон и соблюсти все нормы и требования.

Монтаж

Монтаж канализации

Наружные работы

В том случае если в доме имеется старая система, вам будет значительно проще. Необходимо произвести демонтаж старых труб и осуществить укладку новых по уже готовым канализационным путям.

Однако может потребоваться полная переделка, которая предусматривает поднятие напольного покрытия и углубление траншеи при необходимости:

Выройте яму под фундаментом и измерьте ширину от верхнего до нижнего края. Оптимальная величина должна быть не менее 100 см, только в этом случае можно не беспокоиться о промерзании коллекторной трубы;
С уличной стороны выкопайте траншею до сливной ямы. Глубина траншеи снаружи должна быть больше, чем изнутри и располагаться под небольшим углом для облегчения стока отходов.

Вам предстоит уложить канализационные трубы как внутри дома, так и на улице.

На дне траншей необходимо изготовить песчаную подушку толщиной 20 см. Это уменьшит давление на полипропиленовые трубы. То есть благодаря песку засыпанный грунт не будет сильно давить на конструкцию;
Качественный монтаж невозможен без правильной герметизации и соединения труб. Для этого во время укладки вставляйте в трубы тройники, которые помогут вам ликвидировать засоры в процессе эксплуатации. На данном этапе не стоит экономить – это все очень быстро окупится;
Тройники устанавливаются с шагом в 4 метра, а выходящую на поверхность часть закупоривают заглушкой.

Внутренняя канализация

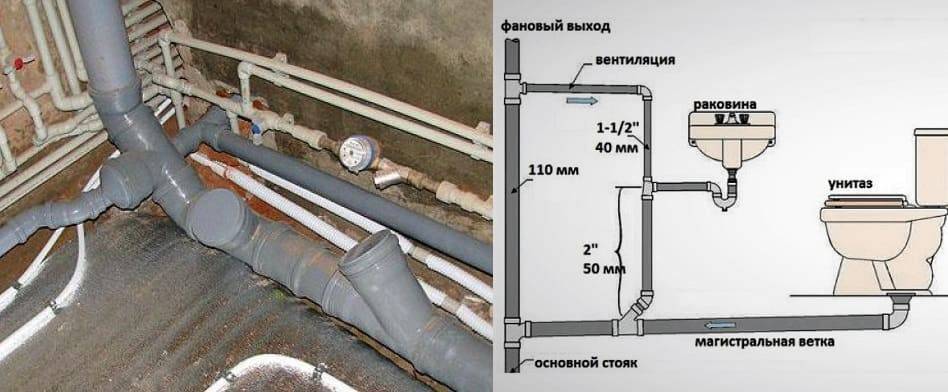

Внутренние работы Для монтажа внутри дома зачастую применяются полипропиленовые трубы, которые не поддаются коррозии, а соответственно срок их службы довольно длительный, при этом процесс монтажа проще, чем у чугунных или стальных аналогов.

На стояке устанавливается ревизия (тройник) на уровне 1 метра от пола, от которого выводится труба для вытяжки на высоту 70 см от поверхности крыши.

Такая сложная система установки поможет вам избежать появления неприятных запахов в доме, которые сопровождают монтаж канализационной системы. Если на стояке вентиляция выполнена согласно всем требованиям, то посторонние запахи не будут проникать в помещение и доставлять дискомфорт.

Непременно предусмотрите теплоизоляцию стояка, расположенного в холодном помещении.

Для стыковки стояка с наружной канализационной системой применяются выпуски, диаметр которых меньше диаметра трубы на стояке. По мнению профессионалов, выпуск должен монтироваться по направлению сточных вод под прямым углом и подключаться к стояку двумя отводами с углами 135 градусов. При необходимости дополнительного стояка потребуется применение косого тройника и дополнительного отвода. Если предусмотрен один стояк или коллекторная труба трудозатраты будут намного меньше.

Внешняя канализация выполняется из полипропиленовых труб Ø150 мм.

Прочитав инструкцию и соблюдая технологию работ, несложно оборудовать свой загородный дом необходимыми коммуникациями.

Рекомендуем прочитать:

канализация на даче без откачки;
как правильно сделать септик.

Технология монтажа автономной канализации на примере септика Топас 5

монтаж автономной канализации топас

Существует больше ста разновидностей септиков, они имеют горизонтальное, вертикальное расположение камер. Для обслуживания внутренних полостей на поверхность земли выводится горловина с люком. Входное отверстие, в которое подключается магистральная труба, расположено на 0,5 – 1 м от нулевой отметки. При изготовлении локальной канализации производится комплекс работ:

составляется проект наружной системы – учитывается тип грунта, УГВ, модель септика
изготавливается котлован, траншеи – от дома до очистного, от септика до колодца аэрации
дно котлована, траншей засыпается 10 см слоем песка либо гравием с обязательным уплотнением
при высоком УГВ, пучинистом грунте на дно котлована укладывается либо заливается бетонная плита, к которой хомутами крепится септик Топас 5 (необходимо для стабилизации положения)
монтируется инфильтрационная система (входное отверстие должно располагаться на уровне, обеспечивающем самотек от выходного отверстия септика, понижение 4 см на каждый метр)
сооружения обвязываются 110 мм раструбными трубами ПВХ, безраструбными полиэтиленовыми изделиями (метод сварки)

Для различных условий производитель выпускает модификации очистного сооружения. Например, для сильнозаглубленных магистральных труб (глубина больше 0,8 м) в линейке присутствует модель Long. При высоком уровне УГВ используется модель ПР, в которую вмонтирован насос, выводящий очищенные стоки в герметичный подземный резервуар. Из этой емкости производится откачка жидкости ассенизаторскими машинами по мере наполнения либо вода используется для полива. Могут использоваться поверхностные кассеты, расположенные выше грунтовой воды. В них насосом перекачивается очищенная вода, кассеты расположены в слое природного фильтра.

Видео инструкция по монтажу локальной канализации:

Коммуникации в каркасном доме. Водоснабжение

В каркасном доме может быть два варианта водоснабжения: центральное водоснабжение или свой источник. Свой источник — это в свою очередь колодец или скважина.

В скважине может работать как погружной насос (висит в самой скважине, надежнее), так и станция (стоит в котельной, не так надежно и к тому же часто шумно).

Подробнее о моей системе водоснабжения

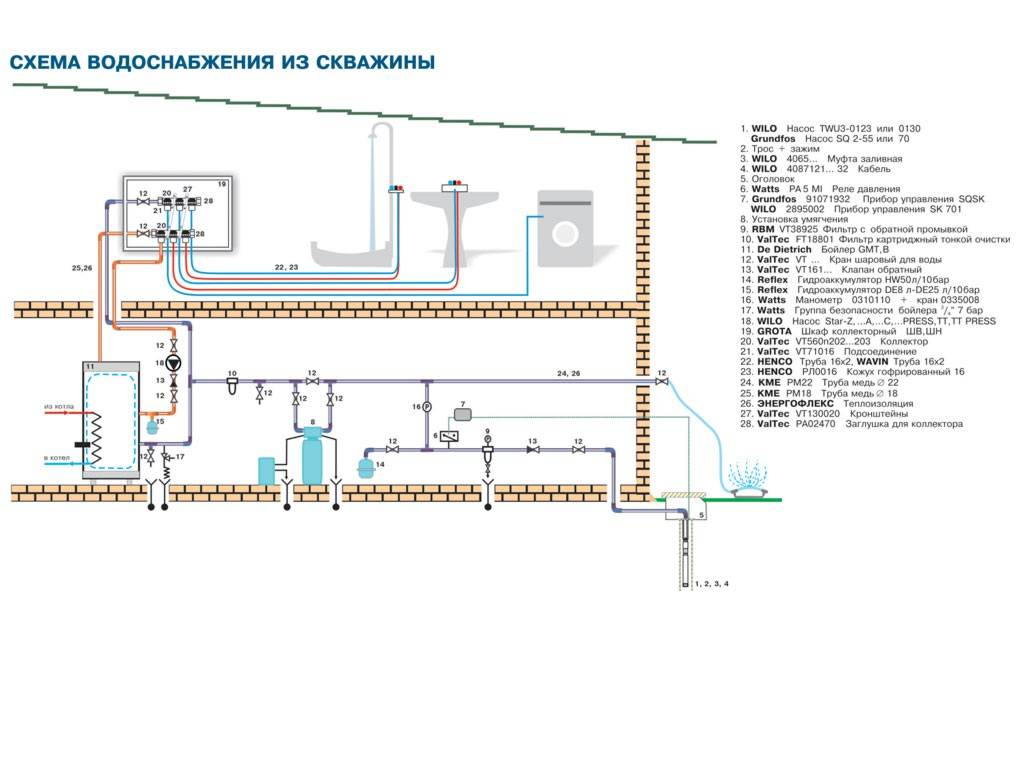

Общая схема водоснабжения:

Напоминаю, что мы можем сделать вам удобный и понятный проект каркасного дома по доступной цене, или подобрать для вас готовый проект каркасного дома в соответствии с вашими пожеланиями.

Оставайтесь на связи, задавайте вопросы, давайте строить правильные каркасные дома!

Коммуникации в каркасном доме. Водоснабжение

Общая схема водоснабжения:

Оставайтесь на связи, задавайте вопросы, давайте строить правильные каркасные дома!

голоса

Рейтинг статьи

Какие трубы используют?

Чтобы проложить канализацию на участке используют трубы из разных материалов.

Вид трубы	Особенности использования
Чугунные	Прочные и долговечные трубы, доступны и легко монтируются. Могут возникать сложности при соединении стыков. Чугун подвергается коррозии со временем и имеет большой вес. Внутренняя поверхность чугуна не будет гладкой, что затруднит транспортировку отходов к сливной яме
Асбестоцементные	Обладают гладкой поверхностью, поэтому засоры не образуются. Легко монтируются с помощью муфт, имеют меньший вес, но хрупкие и при транспортировке могут ломаться
Полимерные	Обладают высокой прочностью, небольшим весом. Укладывать такие канализационные трубы под силу одному человеку. Легко соединяются, отлично герметизируются. Выпускаются из ПВХ, ПНД и полипропилена
Гофрированные	Хорошо выдерживают динамические нагрузки, устойчивы к замерзанию, но могут деформироваться при слишком низких температурах.

Наружная канализационная система

Прокладку внешнего трубопровода можно выполнять как до сборки внутреннего, так и после. Для начала монтажа достаточно иметь установленный выходной патрубок домашней канализации, так как монтаж начинается именно с него.

Однако до сборки необходимо определиться со способом прокладывания внешнего трубопровода. Наружную часть канализации можно провести открытым и скрытым способом.

Открытый способ

Этот способ заключается в укладке труб в подготовленные траншеи и обратной засыпке. Все необходимые работы по рытью траншей и монтажу трубопровода можно выполнить своими руками. Из спецтехники может потребоваться только экскаватор, если велики протяжённость и заглубленность канализации, и хочется сэкономить собственные силы. Однако, открытым способом проложить систему водоотведения возможно только на относительно пустом участке без деревьев и надворных построек.

Порядок работ при наличии проекта таков:

Выкапывают, очищают от камней и утрамбовывают траншеи. Глубина должна быть ниже уровня промерзания, чтобы сточные воды не замерзали в холодное время года. Если трубопровод планируется утеплить, глубину траншей делают не меньше полуметра. Ширина траншей на 40 см больше диаметра используемых труб, уклон – 1-3 см на погонный метр.
В траншеи засыпают песок и утрамбовывают его – получается амортизирующая подушка, которая будет поддерживать трубу в правильном положении.
Собирают трубопровод от выходного патрубка домашней канализации до места установки колодца.
Засыпают слоями боковые амортизирующие подушки и утрамбовывают их.
Выполняют обратную засыпку, не утрамбовывая: сначала песок, затем землю.

Скрытый способ

На приусадебном участке могут быть препятствия, мешающие землеройным работам: деревья, постройки и другие объекты ландшафта. В этом случае открытым способом канализацию проложить не удастся, поэтому приходится обращаться к специалистам, которые могут проложить трубопровод, не нарушая целостности грунта.

Скрытый способ прокладывания канализации иначе называется методом прокола.

Специальной буровой установкой прокладывают пилотную скважину под землёй от места расположения колодца до патрубка домашней канализации.
Расширяют скважину до диаметра, в 1,5 раза превышающего сечение трубопровода.
К насадке на конце бура прикрепляют конец трубопровода и протягивают его в скважину.
