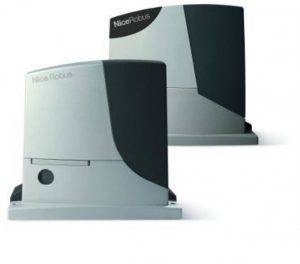

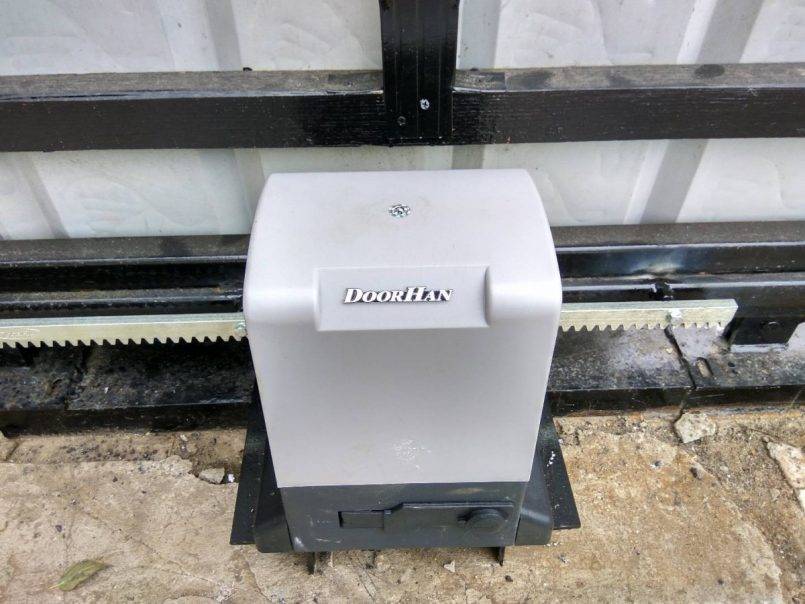

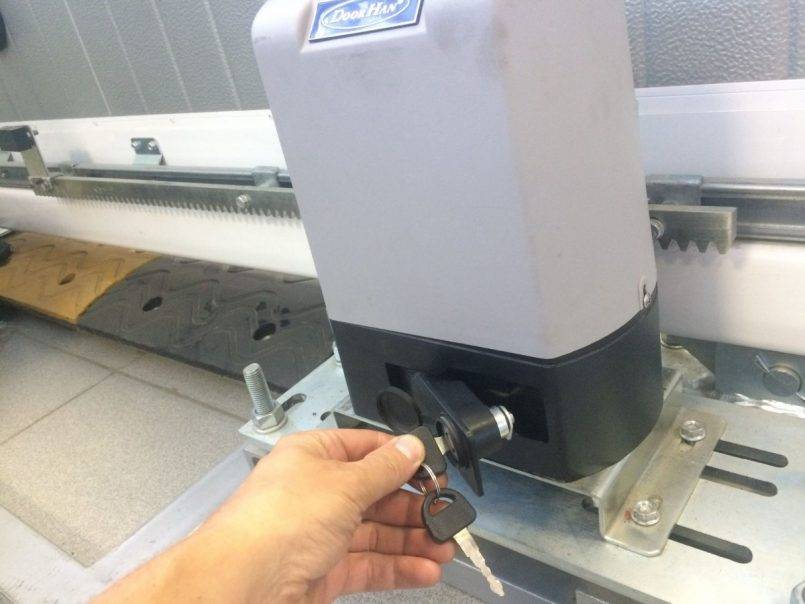

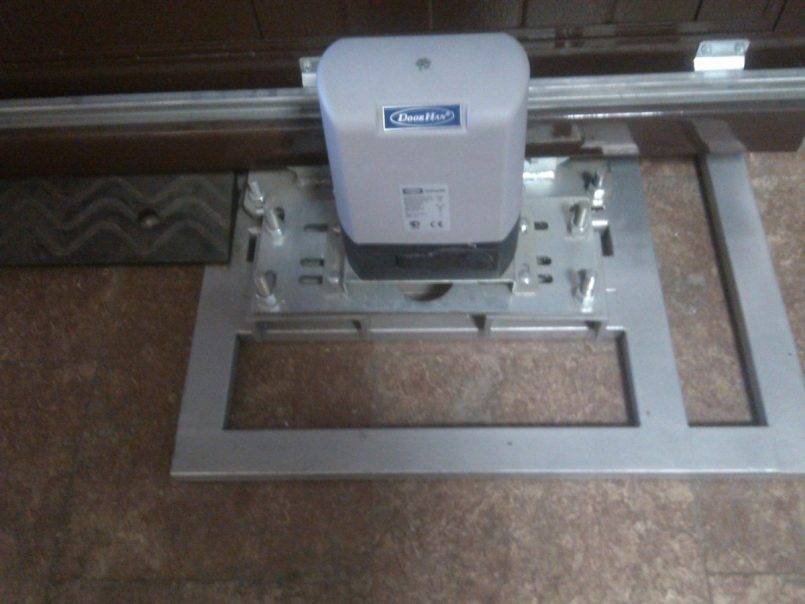

Основные моменты при выборе привода
Любой опытный и успешный человек без проблем может вам сказать, что детали играют важнейшую роль. Если посмотреть на фото привода для откатных ворот разных производителей, то довольно сложно будет найти значимые отличия. Все потому, что они скрываются внутри устройства, а потому могут менять характеристики прибора.
При желании можно найти и другие особенности, вроде наличие питания от сети или аккумулятора, но нас это сейчас не интересует.
С мощностью все должно быть предельно понятно – чем тяжелее ворота, тем мощнее должно быть устройство привода для откатных ворот, но даже здесь есть свои подводные камни.
Касательно погоды, то здесь важны как осадки, так и общий температурный режим в вашем регионе. Все дело в том, что некоторые модели могут испытывать определенные проблемы в климате вроде нашего, где зимой в отдельных городах температура может опускаться на 30-40 градусов ниже нуля.
Прежде всего температуры сказываются на основных цепях и механизмах, из-за чего определенные модели, выпущенные в других странах, иногда не очень хорошо работают в нашем климате.
Похожая ситуация и с жарой, но ее влияние при этом не столько велико, ведь перегрева все равно быть не должно, поскольку механизм работает не постоянно.
Остальные особенности, которые мы ранее отмечали уже, чаще всего выступают в виде бонуса, а потому обязательными не считаются. Далее хотелось бы рассмотреть названные нами пункты более детально.
Другие варианты изготовления ворот
Существующие варианты изготовления ворот различаются способом монтажа и конструктивными особенностями. В зависимости от специфики открытия модели бывают откатными и раздвижными. Первые отличаются эффективным расходованием свободной площади, автоматизацией и эстетичностью. Их ролики остаются работоспособными даже при погружении под толстый слой снега.
С учетом уровня механизации выделяют такие варианты:
- Ручной откат.
- Автоматизированный откат.

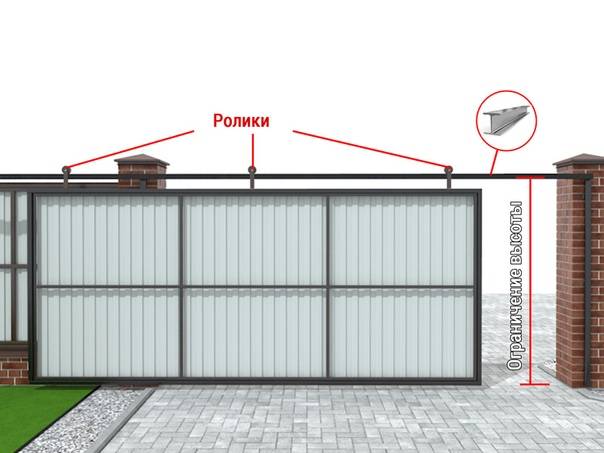

Наиболее популярны и просты в изготовлении рельсовые модели. Однако за ними нужно правильно ухаживать, поскольку загрязнения, мусор и вода могут вызвать соскакивание роликов и преждевременный износ механизмов. Модели с плавающим рельсом лишены таких недостатков.
Расчет веса, габаритов и прочности
Чтобы грамотно рассчитать основные параметры откатных ворот, следует придерживаться такой схемы:
- Определить высоту и ширину конструкции. В первую очередь измеряется размер въездного проема. На основе полученных результатов рассчитываются габариты створки по формуле: L = A + I + (a + b + c + d). L – ширина ворот, A – показатель ширины въезда, а I – дистанция между движущимися каретками. Обозначения строчными буквами нужны для расчета технологических отступов.
- Рассчитать противовес, который используется для выравнивания механизма створки. Применение удлиненной консоли позволяет равномерно распределить нагрузку полотна по кареткам. Длину противовеса выбирают из расчета 50% ширины въездного проема.
- Определить вес ворот с учетом типов материалов. Приблизительная масса профильного листа составляет 4 кг/м², а конструкция из стали толщиной 2 мм весит 17 кг/м². Исходя из таких параметров, система из профлиста шириной 4 м и высотой 2 м будет обладать весом в 200 кг. Руководствуясь точными сведениями, необходимо рассчитать габариты несущей балки и других составляющих.
- Выполнить расчет прочностных показателей. Несущие способности определяются частотой эксплуатации конструкции, ее весом и ветровыми нагрузками.
Расчеты для откатных ворот.
Виды конструкций
Казалось бы, чего проще: выбрать стандартные ворота под свой проем – и не иметь дополнительной головной боли. Но народные умельцы, доказывая себе и миру, что они не лыком шиты, продолжают искать новые пути экономии и применения собственных творческих сил и технических навыков.
Самые простые из них – классические распашные модели. Состоят они обычно из двух створок, в одну из которых устанавливается входная дверь. Как правило, распашные ворота очень массивны и занимают достаточно много места. Так как на их распахивание требуется довольно большая амплитуда. Они устанавливаются на металлическую раму, к которой крепятся прочными навесами. Такие ворота требуют повышенного внимания: контроль смазки навесных механизмов. Из-за недостаточного ухода за распашными воротами иногда можно обнаружить их провисание.
Секционные ворота для гаража представляют собой несколько металлических подвижных полотен, соединенных между собой петлями. Края каждой части оснащены специальными роликами, которые движутся по специальным направляющим, установленным в проеме ворот. Они уходят под потолок, благодаря чему секционные ворота плавно уходят вверх, экономя при этом место в помещении.
Существует удобная вариация этого вида, когда ворота отъезжают в сторону.
Складные гаражные конструкции также состоят из вертикальных секций. Но чаще представляют собой распашные ворота, складывающиеся по бокам гармошкой. Могут быть установлены в проем любой ширины (от этого будет зависеть количество секций – полотен).
Их можно установить таким образом, что они будут складываться как внутрь, так и наружу – в зависимости от размеров помещения и необходимости его экономить. Основная нагрузка ложится на стены и потолок, таким образом, пространство остается свободным и незадействованным.
Одной из самых распространенных и легких в устройстве разновидностей гаражных ворот являются подъемные конструкции. Как и прочие, они могут быть автоматическими, но также имеют собственный уникальный механизм на рычагах.
Когда можно установить откатные ворота
Для установки желаемого вида откатных ворот порой недостаточно большого желания и бюджета; во многом успех установки зависит от типа участка, на котором ворота собираются расположить.
В некоторых ситуациях установить ворота либо вовсе невозможно, либо сильно усложнено.
Например, проблема с пространством всегда встает очень остро. При коротком заборе о воротах можно и не мечтать, так как пространство, в которое ворота будут откатываться, должно быть ничем не закрыто как минимум на ширину проема, умноженного на полтора.
Причиной тому служит то, что помимо самих ворот их технологическая часть также занимает немало места.
Обратите внимание!
Многоуровневый потолок из гипсокартона с подсветкой: пошаговая инструкция как сделать своими руками + 86 фото
Утепление дома своими руками: инструкция по установке разных типов утеплителей + 95 фото
- Как профессионально провести монтаж встраиваемого электрощитка? Полезные советы от профи и рекомендации по выбору оборудования
Кроме того, забор должен быть прямым, так как ворота двигаются по прямой траектории
Да, вполне очевидный факт, но многие потребители забывают принять его во внимание. Неровностей рельефа в месте открытия ворот так же быть не должно

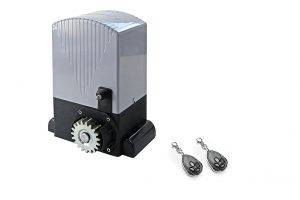

Электрический привод своими руками
Он имеет сложное устройство. Прежде чем начать самостоятельное изготовление электропривода, нужно знать из каких узлов он состоит:
- двигателя;
- редуктора;
- узла управления.
Процесс передачи тяги осуществляется двумя способами:
- в паре: звездочка–цепь;
- прижимным роликом.
При подборе двигателя учитываются следующие факторы:
- Мощность аппарата зависит от габаритов и веса полотна ворот.
- Частота использования конструкции. Двигатель небольшой мощности обеспечивает открытие ворот до 5–6 раз в 1 час.
- Учитывается материал, из которого сделаны шестерни редуктора. Пластмасса быстро стирается.
- Количество оборотов в минуту подбирается в пределах 500–1000.
Во время подбора редуктора важно помнить, что на выходе он должен обеспечивать 80–100 об/мин. При самостоятельном изготовлении приводного устройства хорошим вариантом является использование двигателя от стиральной машины
Чтобы присоединить концы обмоток, необходимо воспользоваться мультиметром
При этом прибор выставляется в режим измерения сопротивления
Чтобы присоединить концы обмоток, необходимо воспользоваться мультиметром. При этом прибор выставляется в режим измерения сопротивления
При самостоятельном изготовлении приводного устройства хорошим вариантом является использование двигателя от стиральной машины. Чтобы присоединить концы обмоток, необходимо воспользоваться мультиметром. При этом прибор выставляется в режим измерения сопротивления.
Если имеется в наличии редуктор, то он соединяется с двигателем при помощи муфты. При этом необходимо сделать вычисление передаточного числа.
Оптимальным вариантом передачи тяги считаются:
- реечная передача;
- приводным роликом.

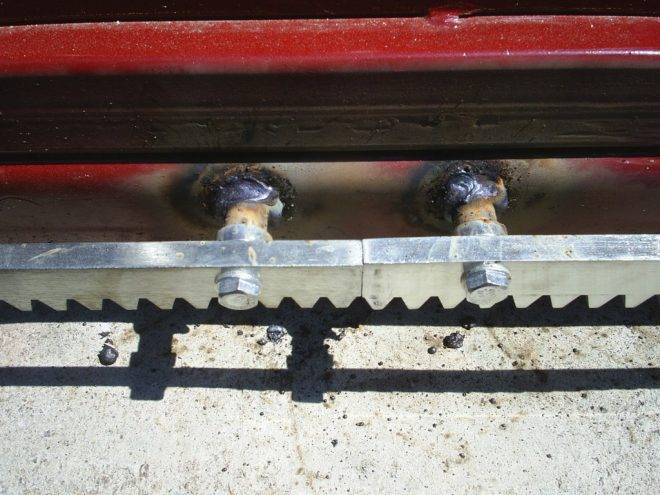

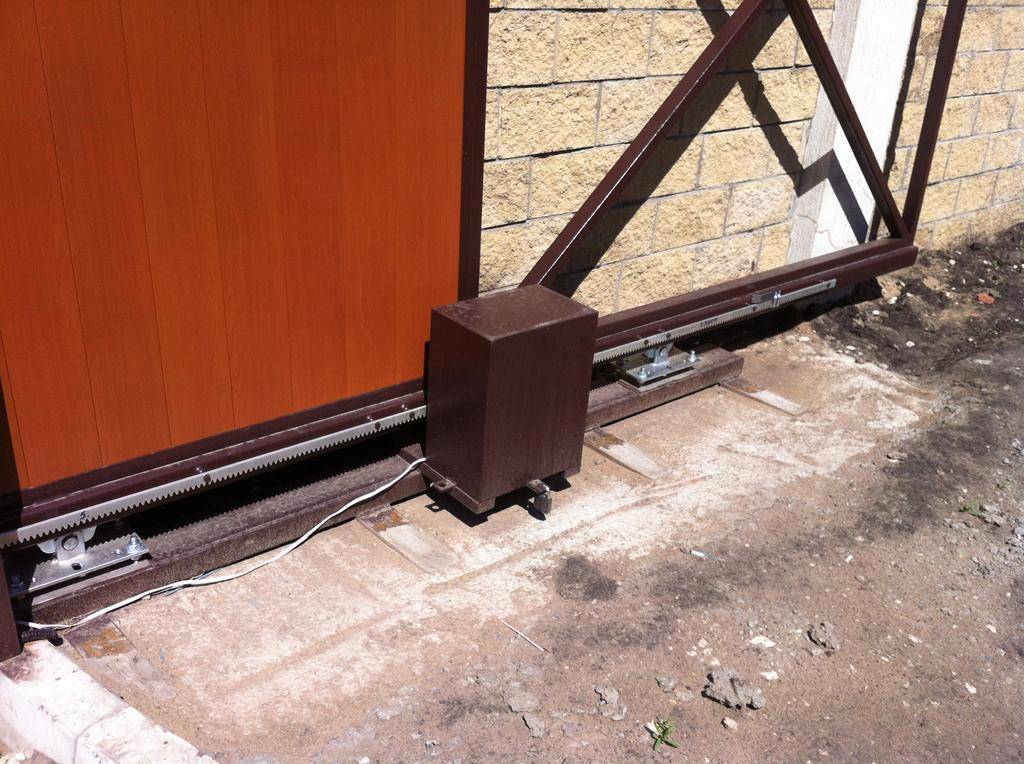

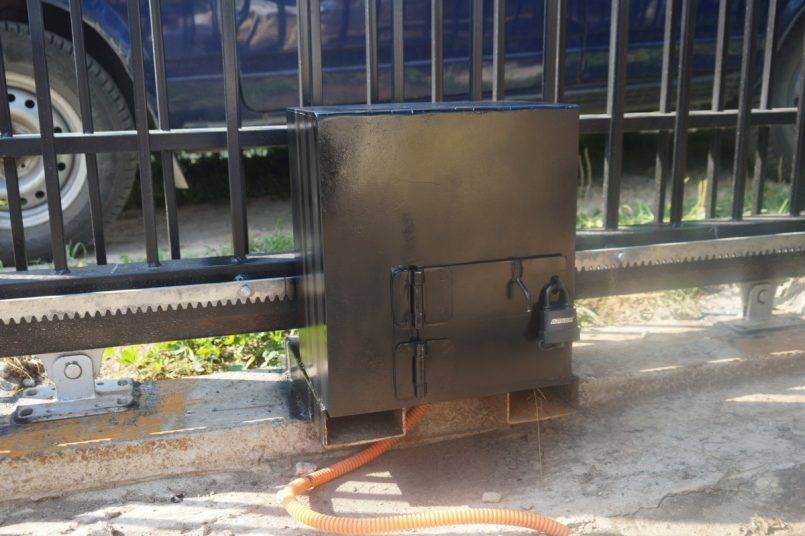

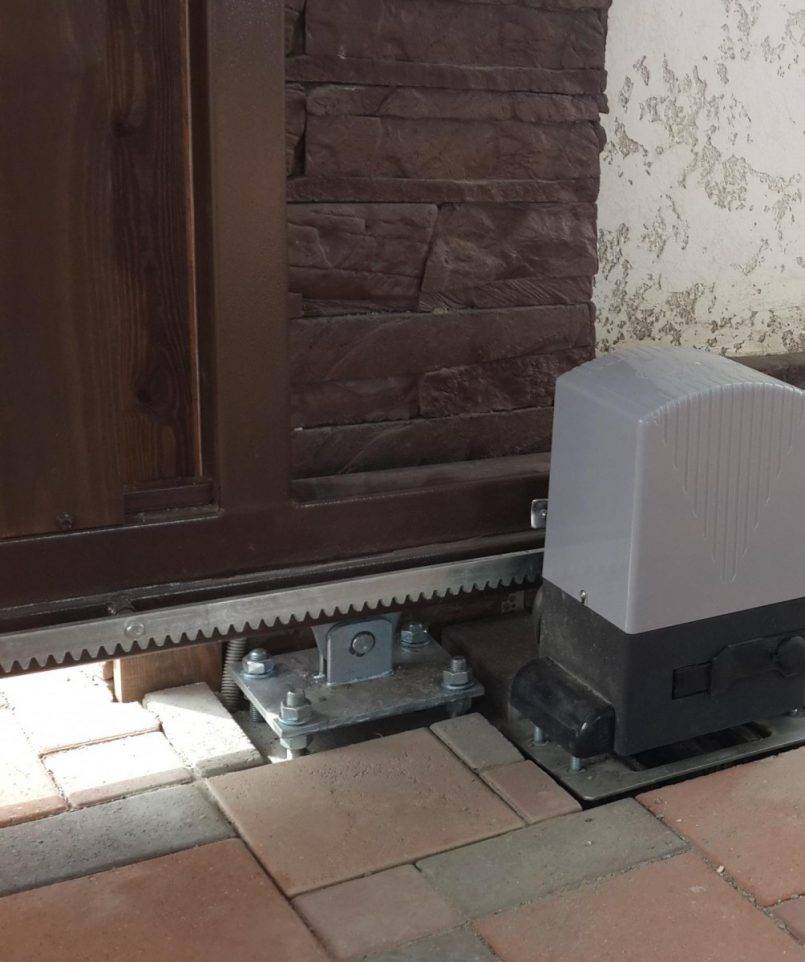

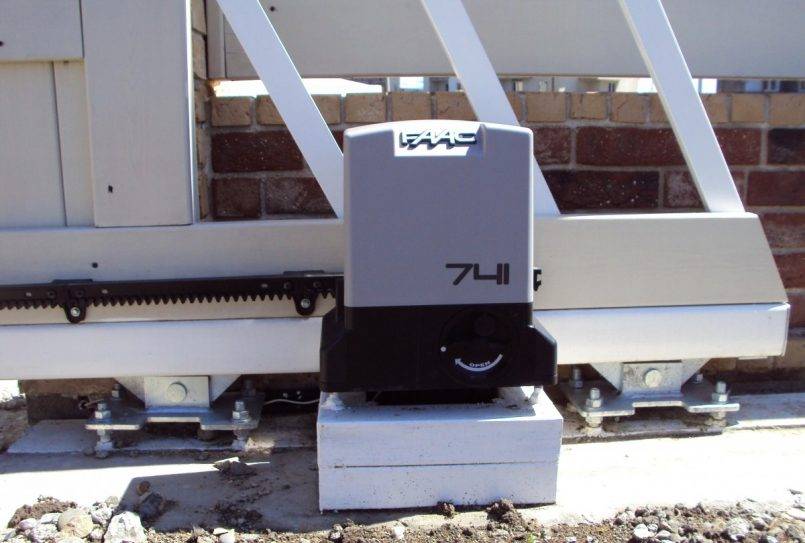

Реечная передача
Для этого следует воспользоваться звёздочкой от велосипеда или мотоцикла. Такая деталь крепится сваркой к валу редуктора.
Весь узел фиксируется на металлической опоре толщиной от 5 см с помощью болтов. Предусматривается система регулировки. Для этого в металле изготавливаются овальные пазы, чтобы была возможность перемещать двигатель с редуктором.
Подбирается цепь с таким же шагом звеньев, как и на звёздочке. Перед её монтажом проводятся подготовительные работы на каркасе ворот:
- На расстоянии 600–1000 мм от земли к полотну крепится дополнительная балка.
- Снизу с помощью саморезов устанавливается цепь. Её ещё можно заменить рейкой с зубьями.
Самостоятельное изготовление рейки невозможно ввиду сложной технологии. Её придётся покупать. При этом конструкция будет работать надёжнее. Кроме того, цепь со временем растягивается.
Приводным роликом
В данном случае к электроприводу подсоединяется ролик. Конструкция более сложная в монтаже, но обладает некоторыми преимуществами. Например, она не загрязняется, а в зимнее время на ней не формируется ледяной нарост. Занимает меньше места.
Принцип действия и монтажа:
- Рядом с воротами устанавливается кронштейн с закреплённым в нём роликом. С поверхности он обтянут резиной.
- К кронштейну крепится толкатель с установленной на нём пружиной.
- За счёт давления ролика на швеллер полотна створка перемещается под воздействием силы трения.
- Для компенсации усилия с обратной стороны ворот устанавливаются такие же два вращающихся элемента.
К ролику предъявляются следующие требования:
- установка их ведётся на подшипниках закрытого типа, чтобы внутрь не попадала грязь;
- величина давления не должна превышать 300–360 кг;
- максимальное усилие толкателя составляет 3,5–4 кН.
От двигателя на ролик передача вращения осуществляется 2 видами:
- при помощи клиноремённой передачи;
- вращающийся элемент фиксируется непосредственно на валу редуктора.
Подшипник подбирается такой, чтобы он выдерживал большую нагрузку.
Изготовление и монтаж откатных ворот требует основательного подхода
Важное значение имеет точность выполняемых работ, потому что отклонение от заданных параметров может привести к перекосу конструкции и заклиниванию во время движения. Базой системы является фундамент
При его формировании не допускаются ошибки
При его формировании не допускаются ошибки.
Как изготавливаются рельсовые откатные ворота своими руками: порядок действий
Подобная конструкция получила достаточно большое распространение благодаря своей простоте и доступности. Система предполагает наличие специального рельса, закреплённого на поверхности земли, и роликов, прикреплённых к нижней части ворот. Во время открытия створка смещается по рельсу на требуемое расстояние. Предлагаем разобраться, каким образом монтируется подобная конструкция.
Ролики движутся по специальному наземному рельсу
Необходимые для работы инструменты и материалы
Для монтажа следует иметь в наличии:
- сварочный аппарат;
- пилу;
- болгарку;
- шуруповёрт;
- ручной слесарный инструмент.
Для изготовления сдвижной рельсовой конструкции потребуется профильная труба различного сечения, материал для полотна, крепёжные элементы, фурнитура, бетонный раствор.
Количество материала, требуемое для откатной системы, зависит от дизайна и размера ворот
Подготовка основания для двигательного механизма
Основание формируется с внутренней стороны участка вдоль забора. Для фундамента готовится котлован шириной 0,5 м и глубиной 1,5-2 м. Последний параметр зависит от глубины промерзания грунта. Длина траншеи для откатной системы равняет удвоенной ширине ворот.
На дне траншеи формируется подушка из щебня либо смеси, состоящей из гравия и песка. Выполняется армирование. Для изготовления каркаса преимущественно используется арматура диаметром 10 мм. Производится заливка бетонной смеси, состоящей из одной части цемента, двух песка и четырёх щебня. Заливку производят постепенно, не допуская изменения положения установленных элементов.
Заливка бетонного раствора для бетонного основания выполняется постепенно
Установка опорных столбов и монтаж направляющих
После высыхания бетонного раствора приступают к монтажу направляющих и установке опорных столбов. Рельс должен располагаться горизонтально и параллельно ограждению. Чтобы обеспечить требуемое пространственное положение элемента, вдоль бетонного основания натягиваем нить. К бетонному основанию прикручиваем направляющую для откатной конструкции.
Рельс следует надёжно зафиксировать
Установку опорных столбов выполняем в следующей последовательности:
| Иллюстрация | Описание действия |
| Выполняем разметку, определяя диаметр и местоположением под опорные элементы. Они должно располагаться достаточно близко к сформированному основанию. | |
| Производим выемку земли на нужную глубину с учётом уровня промерзания грунта и эксплуатационной нагрузки. Установленные опорные столбы должны выдержать откатные ворота с учётом ветровой нагрузки. | |
| Монтируем опорные столбы. С помощью уровня тщательно контролируем их пространственно положение во всех плоскостях. Для фиксации опор используем бетонный раствор. |

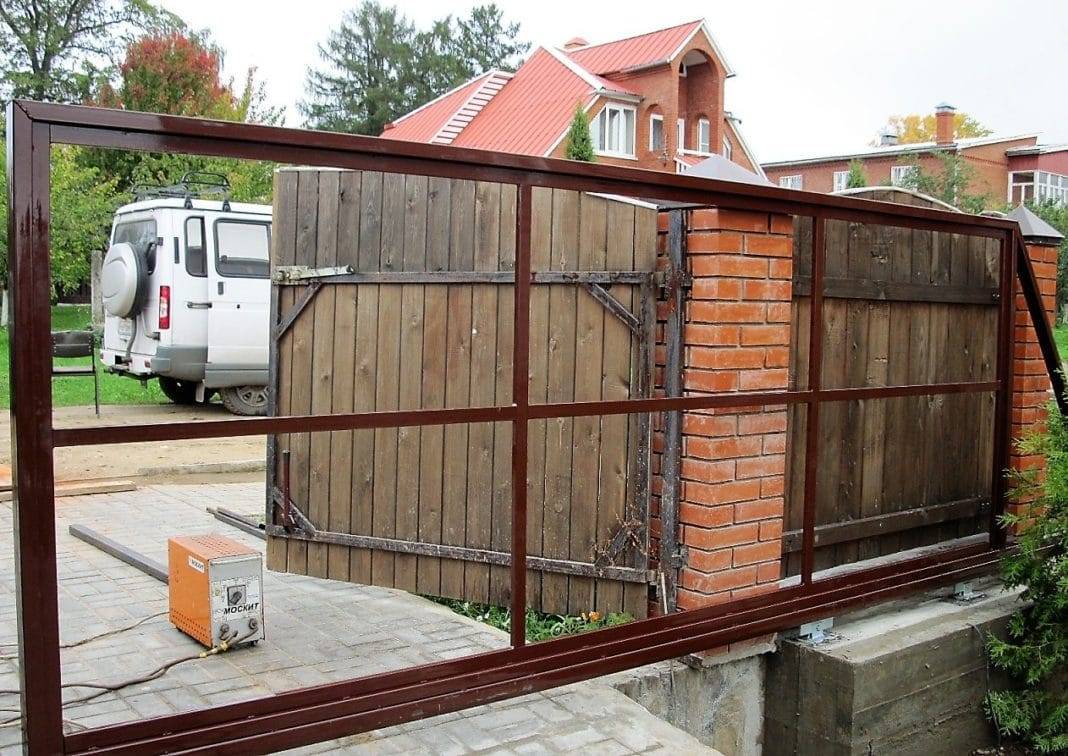

Изготовление полотна откатных ворот
Если нет готового полотна откатных ворот, руководствуясь чертежом, изготавливаем его своими руками. Работы следует выполнять в горизонтальной плоскости, разложив элементы конструкции на ровной поверхности. Сначала свариваем каркас, а затем к нему крепим облицовочный материал.
Положение каждого элемента должно быть тщательно выверено
Установка конструкции и фурнитуры
Изготовив ворота, приступаем к их установке. Для этого:
| Иллюстрация | Описание действия |
| К нижней части полотна крепим ролик. Способ крепления зависит от конструктивных особенностей выбранной фурнитуры. | |
| Крепим ограничители, которые не позволят створке сместиться дальше столбов, и элементы запорной системы. Замок должен иметь подходящее конструктивное исполнение. Если система двустворчатая, можно к каждой створки приварить уши для навесного замка. Полотно устанавливаем на направляющий рельс и проверяем работоспособность собранной конструкции. |
Основные преимущества различных типов ворот
В настоящее время, в частных домах и на дачных участках используется несколько основных типов ворот:
Распашные — являются самыми распространенными. Простота конструкции и монтажа не предполагает каких либо особых трудностей при эксплуатации и ремонте.
К недостаткам такой конструкции откатных ворот стоит отнести большую площадь, требуемую для беспрепятственного открытия.
Сдвижные — имеют ряд эксплуатационных преимуществ. Среди них простота монтажа и возможность применения одного большого створа ворот. Кроме того, имея навыки работы с инструментом, вполне реально сделать откатные ворота своими руками.
Подъемно-секционные ворота, требуют значительных финансовых вложений. К преимуществам такого типа ворот, можно отнести удобство эксплуатации.
Они имеют привлекательный внешний вид, и достаточно надежны, как в работе, так и смысле безопасности. Из недостатков можно выделить высокую стоимость монтажа и дорогостоящий ремонт.
Необходимые инструменты
Выдвижные ворота своими руками выполняют с использованием следующих инструментов:
- болгарка;
- бетономешалка;
- шлифовальная машина;
- шуруповерт.
Не обойтись без мелочей, которые обычно находятся в арсенале любого мастера: лопата, рулетка, приспособления для кладки кирпича, молоток, лом, гаечные ключи, другой мелкий инструмент. Работать проще с использованием стремянки.
Обширный список необходимого часто пугает неопытных мастеров. Сэкономить на установке раздвижных ворот своими руками не получится, если каждую недостающую единицу покупать. Редкий рабочий инструмент всегда можно одолжить у друзей или соседей, арендовать.
Как правильно выбрать фурнитуру и выполнить расчет материалов
В стандартный набор фурнитуры для ворот входят роликовые механизмы, направляющие устройства, верхние и нижние ловители, несущая балка. Главное условие надежности креплений заключается в используемой фурнитуре, ее показатели прочности должны превышать массу полотна. Например, роликовые механизмы должны иметь запас в 30%, если сравнивать с весом изделия.
Несущие опоры для ворот изготавливают из стали высокого качества, они обеспечивают легкость в передвижении полотна. Роликовые опоры имеют функцию регулировки и позволяют менять расстояние между полотном и поверхностью без проведения демонтажных работ.
Особенности проектирования конструкции
Главным этапом проектирования откатных ворот является правильное определение размеров и составление схемы и чертежа на основе этих данных. Далее нужно решить, какой тип открывания подходящий – ручной или автоматический.
Место для отката должно быть больше, чем ширина проёма на 40%, так как откатные ворота состоят из полотна и противовеса, длина, которого составляет 40% от полотна.
Итак, для начала необходимо определиться с шириной проема. Это будущее расстояние от столба до столба при полностью открытой ставне. Здесь нужно учитывать габариты всех автомобилей, даже с учетом того, что строиться вы не планируете ближайший десяток лет. Ситуации бывают разные. Рассмотрим ширину КАМАЗа 2,9 метров и его среднестатистическую длину 7,3 метра. Угол въезда грузового транспорта через проемы ворот составляет 45 градусов. Осмотрите территорию около места установки ворот – сможет ли подобный транспорт совершить маневр и заехать в раздвижные ворота под углом 90 градусов? Если нет, то ширина рассчитывается с учетом угла въезда около 45 градусов.
Тут уже следует простая математика: ширину проема следует делать минимум 4,2 метра. Но лучше перестраховаться – ведь бывают случаи, что при маневре автомобиль сносит на снегу или грязи, он может слегка накрениться в какую либо сторону. А это грозит повреждениями конструкции ворот и автомобиля. Поэтому ширина на схеме должна быть чуть больше минимальной отметки – 4,5 метра как минимум, а еще лучше 5.Еще раз повторимся, что это ширина проема откатных ворот, а не самого полотна.
Что касается высоты. Казалось бы – этот параметр рассматривать не стоит, ведь высота листа, такая же, как и у профлиста для забора – 2 метра. Так и есть – это стандартная высота профлистов как для заборов, так и для ворот. Но дело в том, что высота уже установленного забора ровно два метра – листы устанавливаются без зазора и ленты снизу. А профлист откатных ворот приподнимается на 10-15 см. от земли. Происходит это за счет роликовых опор и регулировочных площадок установленных на них. Прибавляется высота за счет самого профиля каркаса конструкции ворот и направляющей балки, которая устанавливается на лист снизу. Выходит, что к стандартной высоте прибавляется около 25 см. Другими словами, верхний край откатных ворот без автоматики или с автоприводом будет выше забора на 20-25 см.
Естественно, никому не хочется видеть каждый день такие «ступени» между забором и воротами.

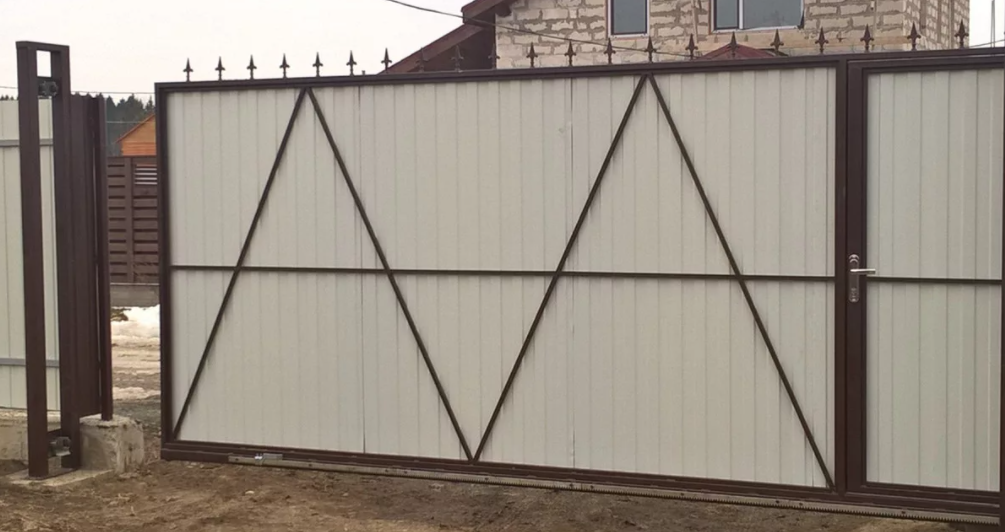

Установка откатных ворот с калиткой
Монтаж откатных ворот с калиткой Для установки ворот откатного типа нужно соблюдать алгоритм действий:
- Подготавливается чертеж с подробным описанием всех комплектующих элементов и нанесением размеров. Чертеж должен отражать основные параметры заграждения: высоту и ширину; длину проема и направляющей балки; схему сварки каркаса и расположения поперечных балок.
- Когда чертежи готовы, в соответствии с ними подготавливаются материалы для изготовления каркаса и обшивки. Для рамы используется профильная труба или древесина. Для обшивки используется один из материалов: профнастил, листовой металл, дерево, художественная ковка. Для изготовления калиток можно использовать материал, отличный от того, что используется на воротах. Для откатного механизма необходимо приобрести специальные комплектующие: несущий профиль, роликовые каретки и опоры; ограничители; уловители (верхний и нижний); опорный ролик, заглушки для направляющей. Чертеж также должен отображать эти комплектующие.
- Далее, следует оценить состояние опорных столбов для установки ворот. Это должны быть опорные конструкции из железобетона или кирпича, расположенные на глубине не менее 1,5 м.
- На опорных столбах отмечаются уровни нулевой отметки. Затем между ними натягивается шнур, и продолжается в сторону отката заграждения еще на 2 м.
- Производится устройство фундамента под откатное полотно: выкапывается траншея шириной до 50 см и глубиной до 1,5 м, укладывается закладная, подготавливается раствор. На глубину траншеи необходимо проложить электропроводку для подключения откатной автоматики, разместив ее в пластиковой или металлической трубе.
- Собирается каркас из профильной трубы, все составляющие свариваются согласно чертежу.
- Производится обрешетка.
- Роликовые каретки устанавливаются на закладной, на них ставятся заградительные полотна. Если конструкция установлена вертикально по уровню, к швеллеру привариваются каретки.
- В соответствующих местах из опорных столбов выводятся арматурные прутки, к которым закрепляются улавливатели с роликами.
- На конце направляющей устанавливается ролик со специальными зажимами, затем закрывается заглушками.

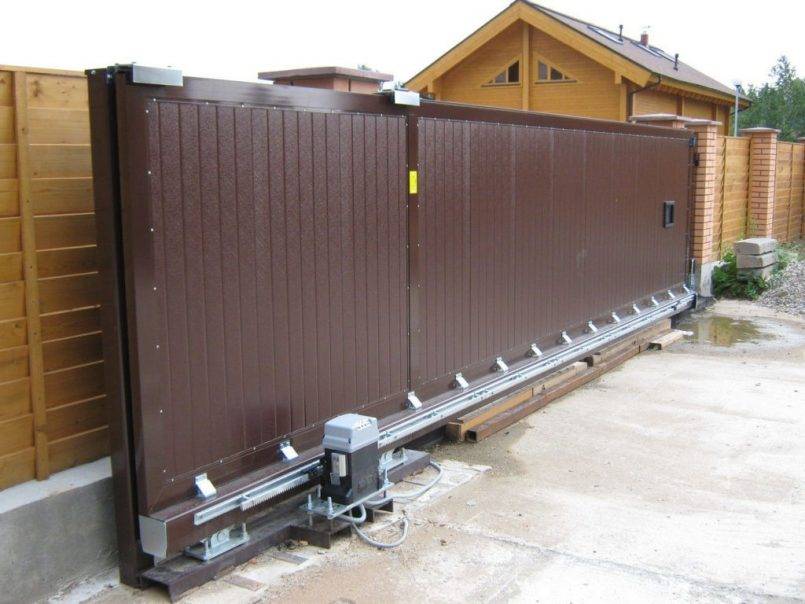

После этого можно приступить к монтажу автоматики, комплект которой состоит из электропривода, сигнальной лампочки, зубчатой рейки, фотоэлементов и пульта дистанционного управления. Электропривод закрепляется на том же швеллере, что и каретки.
Преимущества откатных ворот
Откатные ворота могут быть сдвижными или раздвижными. И в том и в другом случае конструкция ворот состоит из цельной панели, которая движется вдоль ограды на роликах, закрепленных на специальной платформе. Откатные ворота, установленные своими руками, открывать можно в любую сторону. Такая система позволяет экономить пространство. Кроме того, они не требуют рельсов, не касаются земли и легко раскрываются даже при обильном снегопаде.
Облицовка для откатных ворот подбирается в соответствии с дизайном забора, участка и фасада дома. Она может быть деревянной, металлической, из профнастила, поликарбоната или ковки.
Чаще всего при монтаже откатных ворот, устанавливаемых своими руками, используется облицовка из профнастила. Этот материал служит долго, поскольку в его производстве используется оцинкованная сталь. Он хорошо выдерживает нагрузки и давление, его используют и для создания кровли, и для устройства ворот. Для ворот следует выбирать более легкие варианты профнастила, который не должен утяжелять конструкцию. Кроме того, необходимо учитывать, что при использовании данного материала будет слабой защита соединений. Здесь будут образовываться ржавчина и серьезные повреждения, которые со временем могут привести к ухудшению качества всей конструкции.
Очень красиво выглядят ворота из профлиста с элементами ковки. Эта дополнительная деталь придает сооружению очень необычный и даже изысканный вид. Такие ворота могут стать достойным украшением загородного участка.
У откатных ворот есть ряд немаловажных преимуществ: они могут пропустить автомобиль любого размера, их конструкция очень надежна и долговечна, в процессе эксплуатации ворота не требуют дополнительного ухода и безотказно функционируют в любую погоду. Кроме того, откатные ворота можно снабдить автоматическим приводом и фотоэлементом для контроля продвижения автомобиля, что делает эксплуатацию ворот еще более удобной и служит дополнительной гарантией безопасности.
Безусловно, конструкция откатных ворот, устанавливаемых своими руками, более сложная, чем распашных, соответственно, несколько сложнее их изготовление и установка. Для этих ворот требуется больше специальных комплектующих, что предполагает и большие расходы. Но, несмотря на это, в процессе эксплуатации откатных ворот все дополнительные расходы и хлопоты оправдывают себя в силу тех преимуществ, которые имеют откатные ворота в сравнении с другими. Именно поэтому в последнее время их популярность продолжает расти. В качестве наглядного примера предлагаем пошаговое описание всех работ, связанных с установкой ворот этого вида.
Ниже представлена пошаговая инструкция установка откатных ворот своими руками с видео и фотографиями.
