Подключение вентилятора

Способы регулировки скорости вращения бытовых вентиляторов

Существует достаточно много различных способов регулировки частоты вращения вентилятора, но практически применяются в домашних условиях только два из них. В любом случае Вы сможете только понизить число оборотов вращения двигателя только ниже максимально возможной по паспорту к устройству.

Разогнать электродвигатель возможно только с использованием частотного регулятора, но он не применяется в быту, потому что у него высокая как собственная  стоимость, так и цена на услугу по его установке и наладке. Все это  делают использование частотного регулятора не рациональным в домашних условиях.

К одному регулятору допускается подключение нескольких вентиляторов, если только их суммарная мощность не будет превышать величину номинального тока регулятора. Учитывайте при выборе регулятора, что пусковой ток электродвигателя в несколько раз выше рабочего.

Способы регулировки вентиляторов в быту:

1. С использованием симисторного регулятора скорости вентилятора- это самый распространенный способ, позволяющий постепенно увеличивать или уменьшать скорость вращения в пределах от 0 до 100 %.
2. Если электродвигатель вентилятора на 220 Вольт оборудован термозащитой (защитой от перегрева), тогда для управления оборотами применяется тиристорный регулятор.

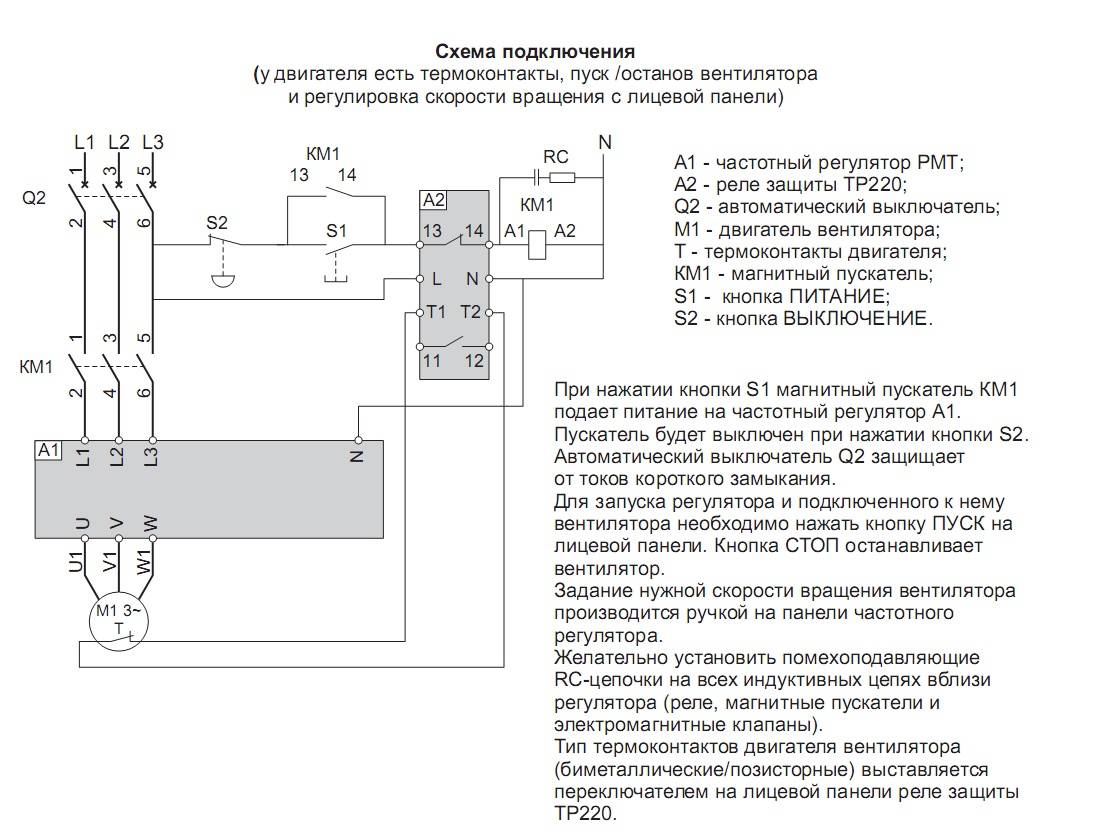

3. Наиболее эффективным методом регулировки скорости вращения электродвигателя является применение моторов с несколькими выводами обмоток. Но многоскоростные электродвигатели в бытовых вентиляторах Я пока не встречал. Но В интернете можно найти схемы подключения для них.

Очень часто электродвигатель гудит на низких оборотах при использовании первых двух методов регулировки- старайтесь не эксплуатировать долго вентилятор в таком режиме. Если снять крышку, то при помощи находящегося под ней специального регулятора, Вы сможете, его вращая, установить нижний предел частоты вращения мотора.

Регулятор скорости вентилятора своими руками

Подробности

Создано: 14 июня 2017



    Данный регулятор позволяет плавно регулировать переменным резистором скорость вращения вентилятора.

Схема регулятора скорости напольного вентилятора вышла простейшей. Чтобы влезть в корпус от старой зарядки телефона Nokia. Туда же влезли клеммы от обычной электро розетки.

Монтаж довольно плотный, но это было обусловлено размерами корпуса..

Схема устройства:

    Схема регулятора скорости вентилятора это обычный фазовый регулятор. Ну почти. Сперва я попытался управлять вентилятором простейшей схемой на симисторе с динистором и был разочарован — нормального управления у меня не вышло. Сперва расстроился — лепить частотное управление асинхронным двигателем ну никак не хотелось.. Потом попытался разобраться, что не так?

    Оказалось, всё просто. Асинхронный двигатель, применяемый в напольном вентиляторе, это по сути пара катушек индуктивности. А из курса физики мы помним, что в индуктивности фаза тока отстаёт от фазы приложенного напряжения на 90° Симистор открывается импульсом тока в управляющий электрод, а затем удерживается протекающим током нагрузки. Стало быть надо фазу управления сдвинуть относительно входного напряжения на 90° и получим плавную регулировку.

     Проще всего мне это было сделать с помощью простейшего копеечного (около 40 американских копеек стоит) контроллера PIC10F222, который случайно завалялся в рабочем столе.. (позже по просьбам добавил версию для PIC12F675)

Программатор можно так же собрать по такой схеме

Прошивка и печатка-скачать

Тиристорные

Подключение вентилятора к тиристорному регулятору скорости имеет свои особенности. Само устройство имеет принцип фазового регулирования напряжение. Осуществляется это посредством регулировки напряжения и изменения углов открытия тиристоров. За счет этого на двигатель вентилятора подаются сигналы или полуволны синусоидальной формы с отсеченным начальным полупериодом.

Данный регулятор недопустимо использовать в комбинации с асинхронными электродвигателями, которые устанавливаются практически во всех вытяжных устройствах. Причина в том, что в нем наблюдается значительное искажение формы выходного напряжения. В результате может быть значительная нагрузка на мотор, что может спровоцировать его поломку. Однако, светлые умы человечества придумали, как нивелировать данную нагрузку. Для этого тиристорные регуляторы скорости для вентилятора незначительно модифицируют следующим образом:

• Задается минимальное напряжение, то есть снижается нагрузка.
• Устанавливается шумоподавляющий конденсатор, который также снижает уровень помех.
• Также используется демпферный конденсатор. Он необходимо для той цели, чтобы гасить импульсы напряжения, образующиеся на выходе при коммутации.
• Так, необходимо достичь того, чтобы максимальный рабочий ток тиристора не превышал ток мотора вентилятора в четыре раза.
• Что касается номинального тока, то он не должен превышать этот же показатель подключенного вытяжного агрегата на двадцать процентов.

Где же можно использовать такие модифицированные тиристорные регуляторы? Преимущественно в комбинации с однофазными электродвигателями. Но только с теми двигателями, которые имеют термическую защиту. Чтобы произвести контроль или регулировку скорости вентилятора используется регулировочное колесико. Среди положительных сторон этого регулятора скорости можно выделить следующее:

• Небольшие габариты.
• Низкая и доступная цена.

Сборка прибора своими руками

Регулятор оборотов вентилятора можно собрать своими силами. Для этого понадобятся простейшие составляющие, паяльник и немного свободного времени.

Чтобы изготовить своими руками контроллер, можно использовать различные комплектующие, выбрав наиболее приемлемый для себя вариант

Так, для изготовления простого контроллера предстоит взять:

• резистор;
• переменный резистор;
• транзистор.

Базу транзистора предстоит припаять к центральному контакту переменного резистора, а коллектор – к его крайнему выводу. К другому краю переменного резистора нужно припаять резистор сопротивлением 1 кОм. Второй вывод резистора следует припаять к эмиттеру транзистора.

Схема изготовления регулятора, состоящего из 3-х элементов, наиболее простая и безопасная

Теперь остается припаять провод входного напряжения к коллектору транзистора, который уже скреплен с крайним выводом переменного резистора, а «плюсовой» выход – к его эмиттеру.

Для проверки самоделки в действии понадобится любой рабочий вентилятор. Чтобы оценить самодельный реобас, предстоит подсоединить провод, идущий от эмиттера, к проводу вентилятора со знаком «+». Провод выходного напряжения самоделки, идущий от коллектора, присоединяется к блоку питания.

Окончив собирать самодельный прибор для регулировки оборотов, обязательно его нужно проверить в работе

Провод со знаком «–» подсоединяется напрямую, минуя самодельный регулятор. Теперь остается проверить в действии спаянный прибор.

Для уменьшения/увеличения скорости вращения лопастей кулера нужно крутить колесо переменного резистора и наблюдать изменение количества оборотов.

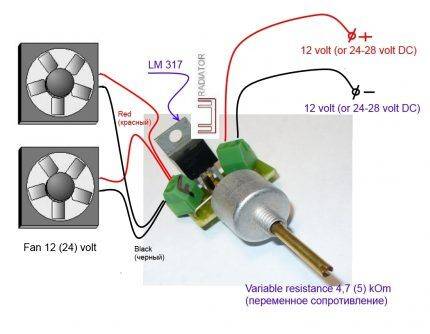

При желании можно своими руками создать контроллер, управляющий сразу 2-мя вентиляторами

Это самодельное устройство безопасно для использования, ведь провод со знаком «–» идет напрямую. Поэтому вентилятору не страшно, если в спаянном регуляторе вдруг что-то замкнет.

Такой контролер можно использовать для регулировки оборотов кулера, вытяжного вентилятора и других.

Выбор вентилятора для ванной

Условно все вентиляторы делятся на две группы:

• осевые
• канальные.

Канальные предназначены для монтажа в вентиляцию помещений площадью свыше 15 кв.м. Для многоквартирных домов, такие большие ванные комнаты – редкое явление. Зато это приспособление идеально подойдет для санитарной комнаты в частном доме или коттедже. Его установка не составит труда, если следовать инструкции.

Традиционный для большинства городских квартир вентилятор имеет такой вид

Для ванных комнат многоквартирных домов, отличным решением улучшения работоспособности вентиляции, станет осевой вентилятор. Специализированные магазины и строительные супермаркеты представляют множество моделей с различными дополнительными функциями. Однако, лучше всего выбирать данное устройство, руководствуясь рекомендациями специалистов.

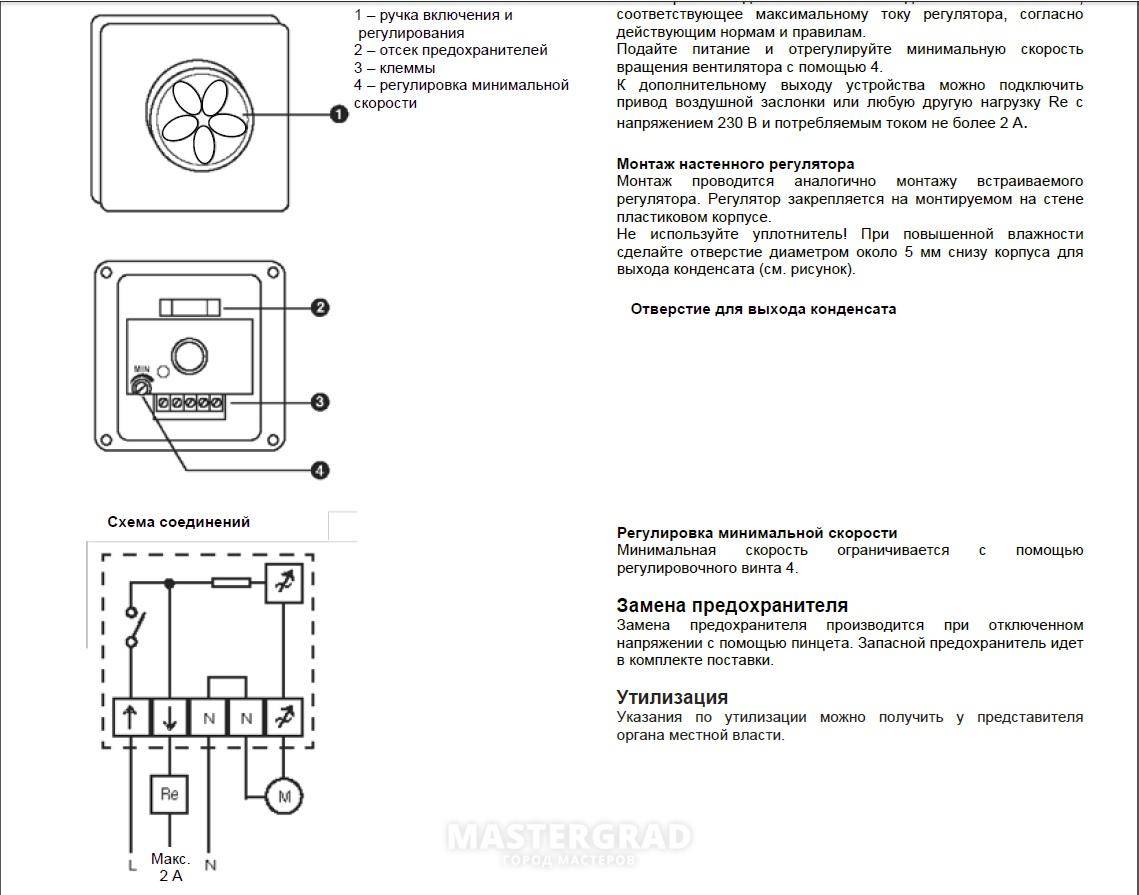

Схема подключения симисторного или тиристорного регулятора скорости вентилятора

Практически во всех регуляторах стоят внутри плавкие ставки, защищающие их от токов перегрузки или короткого замыкания, при возникновении которых она перегорает. Для восстановления работоспособности необходимо будет заменить или отремонтировать плавкую ставку.

Подключается регулятор довольно просто, как обычный выключатель. На первый контакт (с изображением стрелки) подключается фаза от электропроводки квартиры. На второй (с изображением стрелки в обратном направлении) при необходимости подключается прямой вывод фазы без регулировки. Он используется для включения, например дополнительно освещения при включении вентилятора. На пятый контакт (с изображением наклонной стрелки и синусоиды) подключается фаза, отходящая на вентилятор. При использовании такой схемы необходимо использовать для подключения распределительную коробку, с которой Ноль и при необходимости Земля заводятся напрямую на вентилятор, минуя сам регулятор, для подключения которого понадобится всего-то 2 провода.

Но если распределительная коробка электропроводки находится далеко, а сам регулятор стоит рядом с вентилятором, тогда рекомендую использовать вторую схему. На регулятор приходит кабель электропитания, а затем с него уходит сразу на вентилятор. Фазные провода подключаются аналогично. А 2 нуля садятся на контакты № 3 и № 4 в любой последовательности.

Подключение регулятора скорости вращения вентилятора довольно просто сделать и своими руками, не вызывая специалистов. Обязательно изучите и всегда соблюдайте правила электробезопасности- работайте только на обесточенном участке электропроводки.

В какую сторону должны крутиться вентиляторы в корпусе?

В идеальном случае холодный воздух должен подаваться в корпус снизу спереди. Эта часть быстро забивается пылью и требует очистки пылесосом.

Горячий воздушный поток выдувается сверху и сзади, а также через блок питания. При установке вентиляторов учитывайте направление воздуха. Иначе, можно ухудшить охлаждение.

Правильное направление воздушных потоков

Жёсткие диски обычно ставятся внизу. Вентилятор перед ними должен вдувать воздух.

Видеокарты располагаются чуть выше. Кулер для их охлаждения нужно расположить в середине передней части также на вдув.

Некоторые корпусы предусматривают установку вентилятора на боковую крышку. Тогда он должен так крутиться, чтобы всасывать воздух внутрь и дополнительно охлаждать процессор и материнскую плату.

На корпусе кулера производитель всегда ставит стрелки, указывающие направление потока воздуха. Ориентируйтесь по ним при установке.

Диммеры, их различие.

Подключив в схему освещения такой прибор, достигают дополнительных вариантов регулирования световым потоком. Рассматриваются два типа устройств, отличающихся между собой следующим.

• Пассивные. Его конструкция, собранная из переменных резисторов, потенциометров и реостатов. Она несложная и простой способ регулирования. Однако, из-за большой потери мощности сказывается низкая эффективность.
• Активные, собранные на полупроводниках. Они разделены на подгруппы. Аналоговые, поддерживающие стабильно уровень тока выхода при малой потере напряжения.
• Импульсные. Это современные устройства, в которых отсутствуют недостатки аналоговых диммеров. Они эффективны при управлении уровнем свечения сд лент. Потери самого устройства в импульсном режиме будут минимальными из-за применения функций импульсной модуляции (ШИМ).

Принцип работы ШИМ заключён в изменении продолжительности рабочей части периода тока, и длительности подачи его к нагрузке. Имеется в виду часть периода, отмечаемого максимумом. Эта ширина импульса, изменяемая по величине до 100%. Она влияет на величину, подаваемого напряжения к источнику света. Выходной ток стабильный на оптимальном уровне. Много-спектральный состав светового потока не изменяется. Рассеиваемая мощность соответствует требуемому параметру.

Такой регулятор используют в схемах с компьютером и цифровым управлением освещения.

Может Вас заинтересует статья Особенности подключения силовой розетки для электрической плиты: на что следует обратить внимание. Однако, при небольшом уровне яркости повышенное мерцание является его недостатком

Это сказывается в устройствах, собранных из дешёвых комплектующих деталей

Однако, при небольшом уровне яркости повышенное мерцание является его недостатком. Это сказывается в устройствах, собранных из дешёвых комплектующих деталей.

Способы регулировки скорости вращения бытовых вентиляторов

Существует достаточно много различных способов регулировки частоты вращения вентилятора, но практически применяются в домашних условиях только два из них. В любом случае Вы сможете только понизить число оборотов вращения двигателя только ниже максимально возможной по паспорту к устройству.

Разогнать электродвигатель возможно только с использованием частотного регулятора, но он не применяется в быту, потому что у него высокая как собственная стоимость, так и цена на услугу по его установке и наладке. Все это делают использование частотного регулятора не рациональным в домашних условиях.

К одному регулятору допускается подключение нескольких вентиляторов, если только их суммарная мощность не будет превышать величину номинального тока регулятора. Учитывайте при выборе регулятора, что пусковой ток электродвигателя в несколько раз выше рабочего.

Способы регулировки вентиляторов в быту:

1. С использованием симисторного регулятора скорости вентилятора- это самый распространенный способ, позволяющий постепенно увеличивать или уменьшать скорость вращения в пределах от 0 до 100 %.
2. Если электродвигатель вентилятора на 220 Вольт оборудован термозащитой (защитой от перегрева), тогда для управления оборотами применяется тиристорный регулятор.
3. Наиболее эффективным методом регулировки скорости вращения электродвигателя является применение моторов с несколькими выводами обмоток. Но многоскоростные электродвигатели в бытовых вентиляторах Я пока не встречал. Но В интернете можно найти схемы подключения для них.

Очень часто электродвигатель гудит на низких оборотах при использовании первых двух методов регулировки- старайтесь не эксплуатировать долго вентилятор в таком режиме. Если снять крышку, то при помощи находящегося под ней специального регулятора, Вы сможете, его вращая, установить нижний предел частоты вращения мотора.

Поиск неисправностей вентилятора и способы их устранения

Для снижения себестоимости и достижения низкого уровня шума во время работы в электродвигателях вентиляторов устанавливают подшипники скольжения. В результате через пару лет эксплуатации смазка вырабатывается, и это является самой распространенной причиной поломок вентиляторов.

Таблица неисправностей вентиляторов и рекомендации по их ремонту
Внешнее проявление неисправности	Возможная причина неисправности	Поиск неисправности	Способ ремонта
Вентилтор через некоторое время после нормальной работы отключается и через время опять включается	Срабатывает самовосстанавливающийся термопредохранитель от перегрева обмоток	Проверить свободу вращения крыльчатки, разобрать вентилятор и осмотреть обмотки статора на предмет почернения	Смазать подшипники, перемотать обмотку
Вентилятор включается, но лопасти вращаются медленно	Загустела или выработалась смазка в подшипниках электродвигателя	При недостаточной смазке подшипников при работе вентилятор издает повышенный акустический шум и может появиться запах гари от перегрева обмоток электродвигателя	Необходимо разобрать вентилятор и смазать подшипники скольжения машинным маслом
Механический износ подшипников электродвигателя из-за отсутствия смазки. При этом зачастую наблюдается вибрация крыльчатки относительно центра вращения	Покачать крыльчатку относительно центра в стороны. Если люфт составляет более 0,5 мм, значит подшипник изношен	Заменить подшипник новым
Вентилятор не запускается, лопасти не вращаются	Шнур не вставлен в розетку	Проверить	Вставить вилку шнура в розетку
Нет напряжения в розетке	Проверить наличие напряжения в розетке с помощью исправного электроприбора	Подключить вентилятор к исправной розетке
Неисправен сетевой шнур	Проверить внешним осмотром вилку и шнур на наличие механических повреждений, проверить мультиметром целостность проводов шнура	При неисправности заменить сетевую вилку или шнур
Неисправен выключатель или переключатель скорости. Разрядилась батарейка в пульте управления	Необходимо вскрыть Вентилятор и прозвонить мультиметром выключатель. При включенном положении сопротивление между контактами включателя должно быть равно нулю	В случае неисправности выключателя его заменить. Если нет под рукой, то можно закоротить контакты выключателя, а выключать вентилятор вынимая вилку из розетки
Вентилятор при включении гудит и нагревается	Заклинило вал ротора из-за выработки или загустения смазки	Разобрать вентилятор, промыть растворителем и смазать подшипники
Вентилятор при включении гудит и нагревается	Обрыв пусковой обмотки или конденсатора.	Провернуть крыльчатку рукой, если завращается, значит заменить коденсатор или попробовать найти место обрыва пусковой обмотки
Обрыв обмоток ротора	Проверить внешним осмотром обмотки на наличие механических повреждений и локальных потемнений, проверить мультиметром целостность обмоток	Если обрыв обмотки внешним осмотром найти не удалось, то придется ее перематывать, что экономически нецелесообразно
Сработал термопредохранитель от перегрева электродвигателя по причине его неисправности	Проверить мультиметром целостность термопредохранителя. Его сопротивление должно быть равно нулю. Для проверки при отсутствии прибора можно его выводы временно закоротить	Если обнаружен обрыв термопредохранителя, то его заменить исправным. Если новый термопредохранитель опять перегорит при непродолжительной работе вентилятора, значит неисправен электродвигатель

Для надежной работы вентилятора рекомендуется перед каждым сезоном эксплуатации разбирать его и смазывать подшипники машинным маслом. Но это никто не делает, в их числе и я. Обычно смазкой занимаются, когда лопасти перестали вращаться или вентилятор стал сильно шуметь.

Особенности монтажа

Вентилятор подключают к двухжильному проводу. Предварительно с устройства снимают лицевую панель. От распределительного щитка к вентиляционному отверстию прокладывается штроба. Она должна быть строго вертикальной или горизонтальной, без наклонных линий.

На клеммы вентилятора нанесена англоязычная маркировка:

1. L — фаза.
2. N — нулевая жила.
3. T — для подсоединения сигнального провода. Используется в моделях с таймером.

Жилы различаются по цвету. Нуль — голубой, фаза идет в коричневой либо белой изоляции. Их необходимо правильно подсоединить к клеммам вентилятора и проверить надежность контакта. На корпусе устройства расположены 4 отверстия под винты или саморезы. Крепежные элементы входят в комплект поставки. Вентилятор можно закрепить и на кафельной плитке без сверления. Для этого подойдет силиконовый клей. Можно воспользоваться жидкими гвоздями.

Потолочная установка

Потолочная вытяжка в ванной

В некоторых домах электровентилятор может быть установлен на потолке. В частных домах вентиляционный канал прокладывается по чердаку, поэтому и вентиляционная система размещается там же.

Установка на натяжной или подвесной потолок усложняется. На натяжном потолке потребуется сделать специальную подставку, а к гипсокартону кулер можно прикрутить с помощью дюбелей. Если потолок уже смонтирован, потребуется демонтаж. Чтобы не демонтировать потолки, можно воспользоваться одним из двух методов:

• протягивание проводов через отверстие, которое позже нужно будет заделать;
• провести проводку по потолку и скрыть ее кабель-каналом.

Выполнять подобный монтаж довольно сложно. Оптимальный вариант – продумать вентиляционную систему перед ремонтными работами и заранее подготовить место для монтажа.

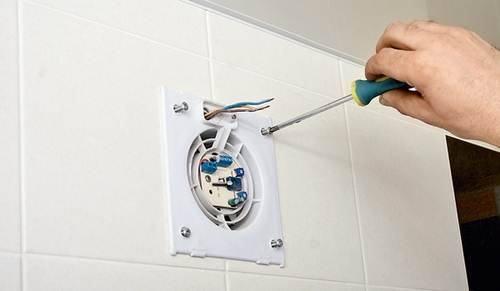

Установка на стене

Устройство прикладывают к поверхности. Карандашом или маркером намечают места сверления. Для формирования крепежных отверстий подойдет ударная дрель либо перфоратор. Необходимо использовать сверла с победитовой напайкой. После высверливания отверстий нужной глубины в них забивают пластиковые дюбели.

Вытяжку вставляют в отдушину и закрепляют комплектными шурупами. Затем можно приступать к подключению устройства. Схема зависит от характеристик и функциональных возможностей модели.

Алгоритм настенного монтажа без сверления:

1. Поверхность стены в месте крепления зачищают.
2. По контуру наносят силиконовый клей или жидкие гвозди
3. Устройство прикладывают к отверстию вентиляционного канала.
4. Для проверки горизонтали используют уровень.
5. Вентилятор фиксируют скотчем на 2-3 часа.

Завершающий этап — подача питания и возвращение на место декоративной панели.

Закрепление прибора

Как установить вытяжку в ванной на место решетки вентиляции? Лучше всего подобрать вентилятор, соответствующий по размеру отверстию воздушной трубы. Как правило, естественные вытяжки делают с расчетом площади санузла, поэтому встроенный вентилятор будет отлично справляться с функцией проветривания воздуха. Если Вы приобрели слишком большой прибор, можно расширить отверстие для вентиляции с помощью перфоратора.

При нестандартных размерах ванной комнаты для эффективной работы вентилятора может понадобиться установка дополнительного прибора. Для этого нужно будет сделать второе отверстие в вентиляционной шахте. Осуществить такую работу могут только профессионалы, не стоит заниматься этим самостоятельно.

Для закрепления вентилятора лучше всего применять монтажную пену или другие герметики. Они не только будут хорошо удерживать прибор, но и обеспечат защиту от влаги, которая выводится через вентиляцию. Чтобы замаскировать место крепления, можно обрезать высохшие остатки герметика и зашпаклевать поверхность.

Вентиляторы для ванной, как правило, состоят из рабочей части с лопастями и небольшой пластиковой крышки, которая выполняет функцию вентиляционной решетки. Чтобы установить прибор, нужно сперва поместить рабочую часть в отверстие вентиляции и закрепить герметиком.

Затем необходимо зафиксировать крышку прибора на стене. Сделать это можно саморезами или даже суперклеем – обычно крышка вентилятора изготавливается из пластика и имеет небольшой вес.

Мы надеемся, что данный обзор помог вам разобраться с тем, как правильно сделать вытяжку с вентилятором в ванной комнате. Этот процесс занимает считанные минуты и не требует особых навыков монтажа. Однако установка вытяжки в ванной сразу же даст Вам ощутить пользу и результативность ее работы.

Комната будет навсегда избавлена от сырости, плесени и других неприятных последствий плохой вентиляции.

Установка вентиляторов в корпус компьютера

Непосредственно сама установка кулера в корпус компьютера не представляет ничего сложного. Нужно выключить компьютер, полностью отключить питание и снять боковую крышку.

Кулер устанавливается с внутренней стороны корпуса, после чего закрепляется 4 винтами с внешней стороны. Главное, не перепутать сторону, с которой кулер выдувает воздух. Для этого на его корпусе обычно есть стрелка, которая указывает направление воздуха.

После установки кулера в корпус компьютера его необходимо подключить к материнской плате (в случае разъемов 3 и 4-pin) или к блоку питания компьютера (в случае MOLEX). На разъемах 3 и 4-pin есть специальные выступы, которые не позволят подключить их неправильно.

На этом установка вентиляторов в корпус компьютера завершена, можно собирать корпус и проверять.

Как установить фронтальный вентилятор?

Если в корпусе отсутствует передний кулер, но посадочное место предусмотрено конструкцией, можно установить его для лучшего охлаждения. Холодный поток воздуха снизит температуру и обеспечит стабильную работу компьютера.

Обычно крепление располагается напротив накопителей (HDD, SSD). В больших корпусах можно установить до трёх «вертушек» на фронтальной части, но эффективнее всего те, что крепятся посередине. Они гонят поток воздуха на видеокарту.

Обычно спереди можно установить до трёх вентиляторов

Часто геймеры на перед ставят модели с подсветкой, которая во время работы видна через вентиляционную решётку.

Рекомендую соблюдать 2 правила:

• Устанавливайте вентилятор максимально возможным диаметром 140 или 120 миллиметров.
• Контролируйте направление потока воздуха при монтаже. Передний работает на вдув, задний на выдув. В противном случае, баланс нарушится и эффективность охлаждения упадёт.
