Подключение электричества к дому самостоятельно своими руками: Инструкция и Фото

Подбор оптимальной системы

Теперь немного о том, какую систему лучше использовать в разных случаях.

На дачном участке или загородном доме можно использовать любое автономное энергообеспечение. Все зависит от климатических условий.

В южных регионах, где много солнечных дней в году, предпочтительнее использовать солнечную систему энергообеспечения, в северных же районах – ветряную.

При этом лучше сразу делать комбинированную систему, чтобы имелся резервный источник питания, и для этого отлично подходят установки, работающие на топливе.

Что же касается городских условий, то для автономного обеспечения энергией квартиры подойдут только солнечная и ветряная системы, основные элементы которой (панели, ВЭУ) можно установить на крыше здания.

Другие же автономные системы в квартирных условиях использовать не получится.

Важно знать: Правила монтажа электропроводки в деревянном доме

Рассчитываем, кабель какого сечения нужен для ввода в дом

Разбираемся, как завести электричество в дом, если проекта по тем или иным причинам нет.

В этом случае владельцу дома в первую очередь необходимо рассчитать предполагаемую нагрузку от работы всех электроприборов.

Михаил Громов:

– Следует до мелочей переписать мощности всех электроприборов, которые будут работать в сети, включая лампочки и предполагаемые нагрузки, которые вы будете подключать в электрические розетки

Особое внимание следует уделить специальным нагрузкам – это двигатели и насосы. Так как у них есть пусковой ток, в дальнейшем его тоже надо будет учесть

Теперь мы имеем суммарную мощность по всему дому, включая все прогнозируемые нагрузки. После этого, нужно эту суммарную мощность умножить на коэффициент спроса, который для удобства расчёта и на тот случай если домовладелец забудет учесть какие-либо нагрузки можно приравнять к единице.

Затем нужно смотреть таблицу «Длительно допустимые токи кабелей». Используя ее, мы находим токи, которые может выдерживать кабель или провод. Нужный нам ток мы получаем простым делением суммарной мощности на напряжение сети 220В. Для сетей 380В делить нужно мощность на 380В и на квадратный корень из 3.

После того, как мы узнали ток нагрузки, можно выбрать, каким кабелем сделать ввод в дом. Но прежде необходимо определиться со способом ввода электричества.

Это интересно: Какой стабилизатор напряжения выбрать для прибора 1450 Вт?

Проведение электричества на участок к частному дому от линий электропередач

Один из способов проведения электричества на участок – выполнение отводов кабелей с высоковольтных линий электропередач. Особенно часто этот метод используется в сельской местности. При этом необходимо учесть все правила электро- и пожарной безопасности. Обычно основная воздушная линия в сельской местности проходит по центральной улице поселка или другого населенного пункта.

Чтоб провести электричество к частному дому своими руками этим способом, второй провод должен запитываться непосредственно от нулевого провода воздушных линий.

В сельской местности от воздушной линии к частному дому иногда отходят трех — и четырехпроводные ответвления. Это делается в тех случаях, когда провода отводятся к домам с двумя или тремя квартирами.

Ведь при таких условиях каждому из потребителей необходим свой фазовый провод, а нулевой провод при этом будет оставаться общим.

Следует знать, что при проведении электричества к частному дому на две квартиры отводятся три провода, а к многоквартирным домам подводятся четырехпроводные ответвления. Это позволяет более равномерно распределить нагрузку на провода. Чем равномернее разделены нагрузки на фазы, тем меньше потерь при передаче электрической энергии. Также четырехпроводные ответвления необходимо делать, когда в доме планируется установка трехфазных электроприемников.

Как планировать ветки проводки?

От этого щитка и будут отходить все ветви проводки.

Будет хорошо, если планировать большее количество таких ветвей, чем нужно. В начале ненужные ветви могут быть отключенными. Однако потом когда возникнет в них потребность, их можно включить. Гораздо худшим вариантом является создание слишком малого количества контуров. Это приведет к перегрузке отдельных кабелей. Этого допускать не следует.

В тех случаях, если электросеть является однофазной, максимальная нагрузка на одну ветвь должна равняться двум киловаттам. При наличии трехфазной сети нагрузка на одну ветку должна равняться шести киловаттам.

Планирование ветвей проводки является непростым, особенно для тех людей, которые делают его впервые. Что же сделать, чтобы этот процесс был сделан на высоком уровне? Выше мы рекомендовали составить список электроприборов.

Теперь нужно обозначить их места нахождения на плане дачного дома и дачной территории. В этот список также должно входить и осветительное оборудование.

По завершении этого процесса вы будете знать:

места размещения розеток (должны находиться за электроприборами), светильников и выключателей;
общую мощность приборов в определенной комнате.

Знание мест размещения выключателей и розеток позволит спланировать маршруты прохождения каждого контура. Эти маршруты будут указываться на схеме. По сути дела они будут соединять распределительный щиток и отдельную розетку или отдельный выключатель.

В каждую комнату должны идти как минимум два контура: один используется для розеток, другой — для светильников. Для того чтобы сэкономить на электрокабеле, желательно после входа контура в отдельную комнату монтировать распределительную коробку.

От этой коробки будут отходить параллельные провода к каждой розетке (если контур предназначен для них) или каждому светильнику (если ветвь предназначена для светильников).

Полезный совет: не рекомендуется в одну комнату прокладывать одну ветку для розеток и светильников. Это потому, что светильники потребляют меньшую мощность, чем электроприборы, подключенные к розеткам.

Итак, вы поняли, что от распределительного щитка в одну комнату идет отдельная ветвь на освещение и отдельная ветка на розетки. В месте, где эти ветви вошли в комнату монтируют распределительную коробку и от нее прокладывают кабели к конкретному потребителю (розетке или светильнику).

Соединение в этих коробках стоит делать с помощью специальных клемм. Как мы уже отмечали, такие соединения являются наиболее уязвимыми. Поэтому не следует применять простое скручивание проводов. Хотя есть исключение. Если скрутить и запаять соединение, то оно будет служить долгое время и главное будет надежным.

Прохождение маршрутов проводки и местонахождение распределительной коробки в дачном доме обозначают на схеме.

Подключение к сети от столба

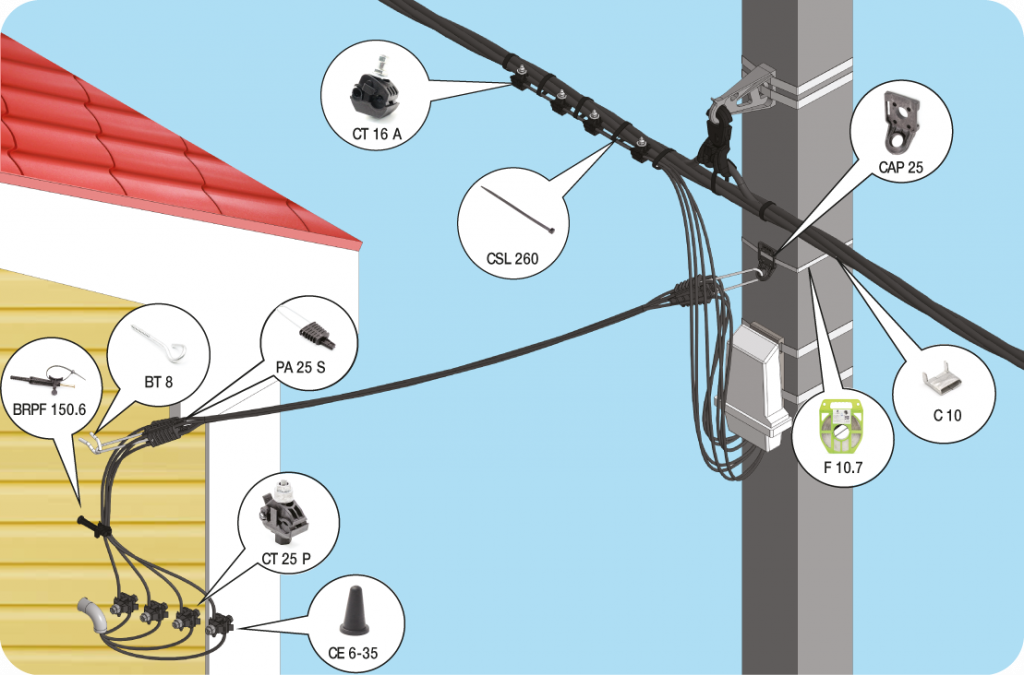

После рассмотрения технических особенностей ввода кабеля СИП следует более подробно остановиться на способах его монтажа и подключения к домашней электрической сети от столба.

Данный участок считается очень ответственным, поэтому все работы должны проводиться квалифицированными специалистами организации – поставщика электроэнергии. Чаще всего используется подводка электропитания по воздуху. Этот способ наименее затратный, как по времени, так и по материальным ресурсам.

В соответствии с нормативными требованиями, высота ввода кабеля в здание должна составлять не менее 2,75 м. Если высота дома соответствует этой норме, выполняется монтаж распределительного щитка с УЗО на стену. Затем к нему подключается кабель, идущий от столба. При меньшей высоте дома устанавливается специальная стойка из металлической трубы. Ее форма может быть прямая или изогнутая, называемая гусаком. Каждый из вводов отличается собственным способом крепления к стене.

Расстояние от столба до точки ввода должно быть не более 10 метров. Если расстояние превышено, в этом случае устанавливается дополнительная опора. Расстояние от нее до воздушной ЛЭП составляет не более 15 метров.

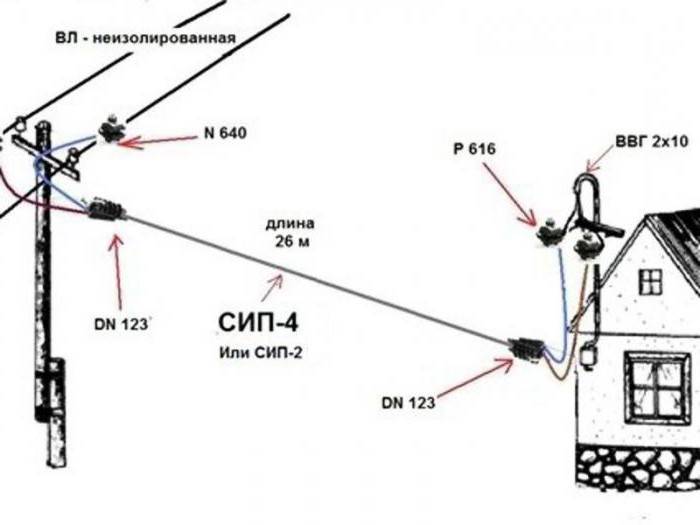

Для отвода от воздушной ЛЭП на расстояние до 10 м используется медный провод, сечением 4 мм. Если расстояние составляет 10-15 м, сечение увеличивается до 6 мм. Диаметр алюминиевых проводов СИП во всех случаях составляет не менее 16 мм.

Стоимость медных проводов значительно выше по сравнению с алюминиевыми. Поэтому для подводки электричества осуществляется монтаж кабеля СИП от столба к дому или используются обычные алюминиевые провода. Эта процедура может выполняться разными способами. В первом случае между столбами натягивается трос или несущий провод, к которому токопроводящий кабель прикрепляется специальными хомутами. Второй вариант с использованием кабелей СИП не требует дополнительных опор и креплений. При его монтаже применяются стеклянные, полимерные или фарфоровые изоляторы вместе со специальной арматурой.

Специальная арматура начала использоваться сравнительно недавно и уже завоевала широкую популярность. Она обладает определенным запасом прочности, обеспечивающим защиту кабеля при аварийных ситуациях. Под механическими воздействиями происходит разрушение арматуры, а кабель остается целым, без нарушения электроснабжения. От места касания вводным кабелем деревянной стены дома и до места, где устанавливается щиток, провод СИП укладывается в стальную трубу.

Основным недостатком воздушного ввода является открытая проводка с высокой вероятностью ее повреждения. Кроме того, наличие висящих проводов создает ограничения для проезда автокранов, и другой крупногабаритной техники.

Подводка электричества к дому

Прокладка кабеля в кабель-канале: инструкция монтажа с фото

Правильный монтаж СИП кабеля: как выполняется и что для этого нужно

Монтаж кабель-канала к стене: выбор размеров и материала, способы фиксации

Монтаж кабельных линий

Прокладка кабеля по забору: требования ПУЭ и способы монтажа

Выделяемая мощность

Энергоснабжающая организация выделяет определенный объем электроэнергии согласно указаниям Министерства энергетики:

до 15 кВт;
от 15 кВт до 150 кВт;
от 150 кВт до 670 кВт;
свыше 670 кВт.

Для бытовых нужд выделяется до 15 кВт, независимо от того, какого размера дачный участок и какова площадь дома на нем. Кроме того, лимит может быть установлен и на единовременное потребление электроэнергии: 3–6 кВт·ч. Это значит, что нельзя будет включить сразу несколько энергоемких приборов. При условии поочередной работы бытовой техники такое ограничение не влияет на общее функционирование электросистемы дачного дома.

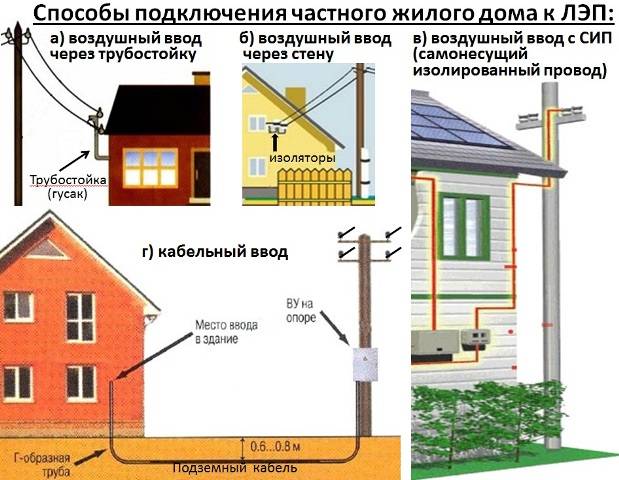

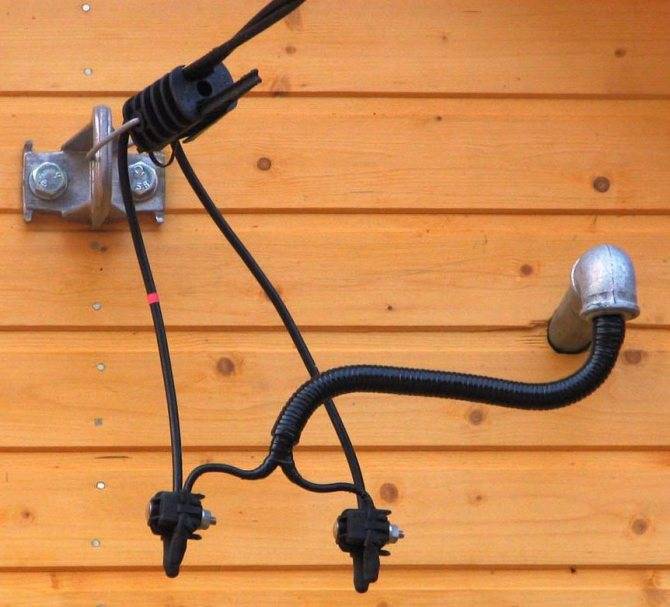

Как производится ввод электроэнергии в дом по воздуху

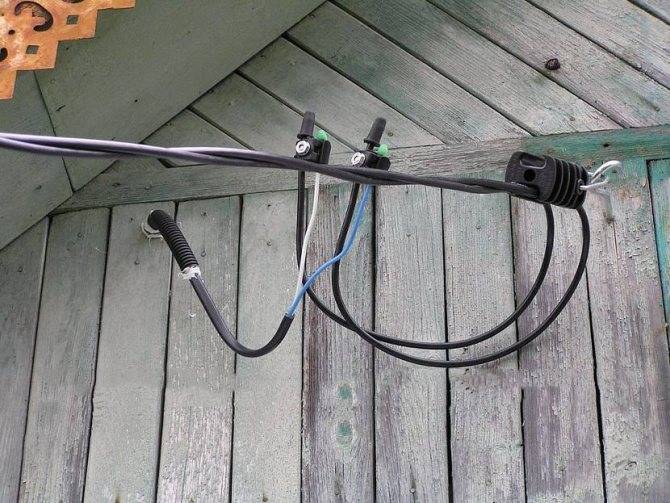

Подвод кабеля в дом Вводить электролинию в жилое здание по воздуху можно двумя способами:

Через стены. Проводник располагается на стене, фиксируется на ней заизолированным крепежом. Для прокладки внутрь организуется отверстие, через которое проходит металлическая труба с пластиковой гофрой. Зазор заделывается цементом или асбестом.
Через крышку. Применяется металлическая трубостойка. Проводник размещают так, чтобы расстояние от уровня крыши составляло более 2 м. Конструкцию заземляют.

При прокладке через крышу применяется изгиб трубы вниз, или гусак, в котором керамическими изоляторами крепятся провода для электричества. С целью сокращения длины кабелей проводка выполняется с максимальным приближением к распределительному щиту.

Воздушная технология отличается простотой, поэтому популярна среди домашних мастеров. Минусом способа являются риски повреждения проводов при механических воздействиях.

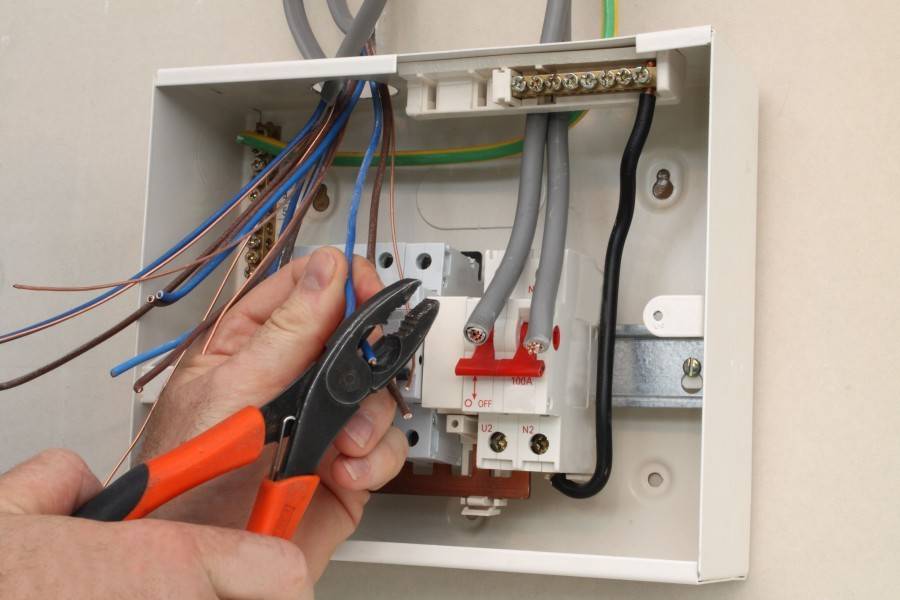

Пошаговое руководство по монтажу электропроводки

Общие сведения по монтажу наружной и скрытой разводки

При монтаже электропроводки в доме обязательно должно быть выполнено следующее условие: в общий элетрощиток должен быть подведен кабель питания. В самом электрощитке должны находиться группы автоматических выключателей и устройство защитного отключения (этот вид работ лучше доверить электрику.

Так как работа при высоком напряжении крайне опасна, а также есть шанс нарваться на штраф). От электрощитка проводка проходит в жилые и нежилые помещения.

Справка. Изначально к автоматам подводятся три фазы, 0 и заземление. Далее к розеткам и выключателем подводятся фаза, ноль и заземление. Три фазы нужны для того, чтобы распределить нагрузку.

Замечание. Для санузла и кухни следует протянуть линию отдельно.

Каждая линия делится на две группы проводов, одна тянется к розеткам, другая – к источникам.

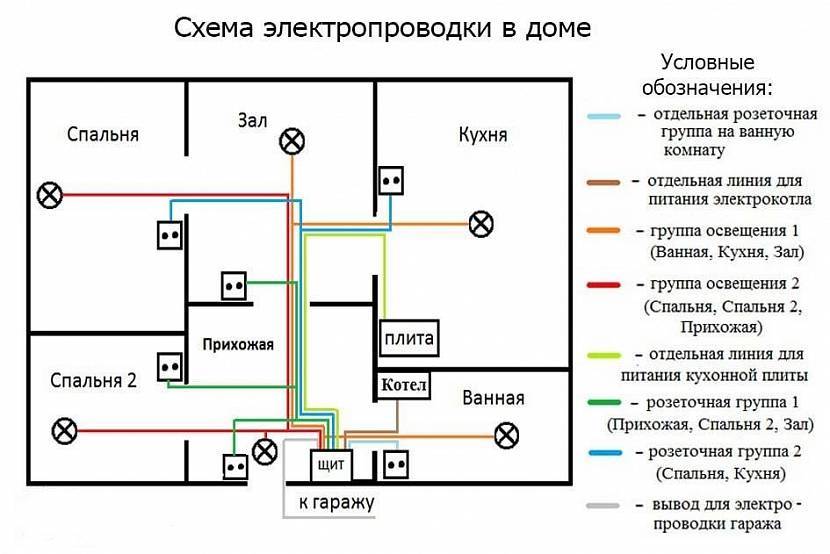

Схема электропроводки в доме

Монтаж скрытой электропроводки

Нужно выбрать правильный размер сечения кабеля.

Замечание. Для выбора нужного сечения следует:

Выяснить максимальную мощность в электросети;
Рассчитать потребляемую мощность всех электроприборов, которые находятся или будут находиться в доме.

Пример: Если проводка в помещении сделана проводом 3х1,5, то максимальная мощность всех приборов, которые используются в данном месте не должна превышать 4кВт.

Замечание. Следует помнить, что в местах соединения кабеля между собой потребуется дополнительно 11-16 см длины!

По схеме проделываем штробы (щели) под провода с помощью молотка и болгарки с алмазным диском:

Начинаем вести провод от автоматов к розеткам и выключателям. Глубина штроб приблизительно 2-3 см, ширина-2-2,5 см.
С помощью перфоратора и круговой пилы вырезаем отверстия под розетки и выключатели:
- Нарезаем провода на нужные длины и делаем сечение;
- Укладываем провода в штробы;

Подготавливаем строительную смесь. Сухую смесь развести с водой до получения однородной массы и нанести на стену шпателем, после высыхания следует убрать все неровности с помощью терки из пенопласта.

Пример разметки электропроводки в квартире

Монтаж наружной проводки

Монтаж наружной электропроводки производится только при невозможности сделать скрытую проводку.

Процесс выполнения данного вида работы практически ничем не отличается от предыдущего, за исключением того, что провода укладываются не в штробы, а в пластиковый кабельный канал.

Несколько обязательных правил при монтаже открытой проводки:

Кабель прокладывается только под прямым углом;
Провода не должны пересекаться;
Расположение кабеля от дверных косяков и оконных рам- не менее 10 см;

Установка розеток и выключателей

Расположение элементов:

Выключатели располагаем слева от дверного проема на высоте 80-90 см от пола;
Розетки следует расположить на высоте 30 см от пола;
Подводить проводку к розеткам следует снизу, к выключателям – сверху.

Основные действия:

Соединяем провода там, где находятся места ввода, вывода коробок, выключателей, розеток. Это можно сделать с помощью опрессовывания или сварки.
Если производится открытый монтаж, тогда следует использовать подрозетники из материалов, не проводящих ток. Крепить их нужно с помощью шурупов, клея и саморезов.Замечание. Для выключателей существует правило: их устанавливают в разрыв фазного провода.
Монтируем установочные коробки в углубления стены, в них устанавливаем розетки и выключатели.Замечание. Для того, чтобы сделать углубления применяют специальные насадки для разных материалов стены, которые устанавливаются на перфоратор. Они бывают разные по размеру. Следует подбирать подходящие именно для ваших С. Установочные коробки (распределительные) нужны для того чтобы разветвить провод (один конец пойдет к розетке или выключателю, другой дальше).
Фиксируем надёжно распределительную коробку.
Устанавливаем сами розетки. Вставляем провода в клеммы и тщательно их фиксируем.
Вставляем розетку в установочную коробку и зажимаем винтами при помощи монтажной пластины. Поверх стены устанавливается накладная розетка.
Далее по принципу установки розеток, делаем выключатели.

Подготовительные мероприятия перед проведением света в жилищную постройку

Процедуру начинают с составления схемы расположения питающих линий.

Для этого используют такие способы:

чертеж на бумаге с помощью карандаша;
специальные компьютерные системы.

Предварительно составляют план дома и вспомогательных построек.

Выбор кабеля

Перед покупкой проводов вычисляют расчетную мощность, которую потом делят на напряжение.

Полученную силу тока используют при подборе сечения по таблице:

Сечение, мм²	Сила тока, А
Открытая укладка	Укладка в 1 трубе
2 1-жильных	3 1-жильных	4 1-жильных	1 2-жильного	1 3-жильного
2	21	19	18	15	17	14
2,5	24	20	19	19	19	16
3	27	24	22	21	22	18
4	32	28	28	23	25	21
5	36	32	30	27	28	24
6	39	36	32	30	31	26
8	46	43	40	37	38	32
10	60	50	57	39	42	38
16	75	60	60	55	60	55
25	105	85	80	70	75	65
35	130	100	95	85	95	75
50	165	140	130	120	125	105
70	210	175	165	140	150	135
95	255	215	200	175	190	165
120	295	245	220	200	230	190
150	340	275	255	—	—	—
185	390	—	—	—	—	—
240	465	—	—	—	—	—
300	535	—	—	—	—	—
400	645	—	—	—	—	—

Определение расчетных нагрузок

После составления чертежа приступают к вычислениям. При расчете нагрузки учитывают энергопотребление всех устройств, включая средства освещения. Снизить вероятность перегрузки сети помогает разбивка потребителей на группы. Их формируют с учетом вида оборудования и места его установки. К полученному при расчете нагрузок числу добавляют запас.

Необходимые материалы и инструменты

Для монтажа дачной электропроводки потребуются:

ножницы для резки кабелей;
набор отверток;
пассатижи;
болгарка;
молоток, зубило;
нож;
шпатель;
рулетка;
кабели нужного сечения;
розетки, выключатели;
приборы учета;
защитные автоматы, УЗО;
распределительные коробки;
крепежные элементы;
подрозетники.

Пример составления схемы электропроводки в частном доме

Схему будущей электропроводки составляют на основе плана частного дома. Она состоит из двух частей, электрической и монтажной. Основные элементы набрасываются схематично, «для себя».

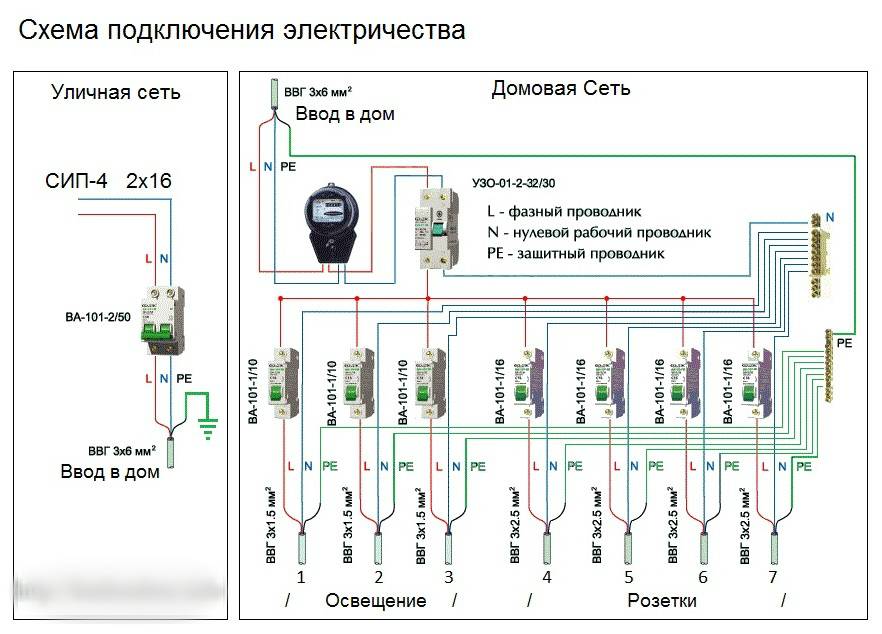

Электрическая схема. Схема электропроводки в частном доме показывает способ включения в цепь энергопотребителей и их количество.

Пример электрической схемы проводки в загородном домеИсточник assz.ru

Монтажная схема. Определяет места монтажа устройств. Эти данные помогут подсчитать количество необходимых кабелей и дополнительных расходных материалов.

К основным элементам сети относят провода, розетки, выключатели, счетчики, предохранители и реле, распределительные коробки, кроме того:

точку ввода внешнего силового кабеля;
УЗО;

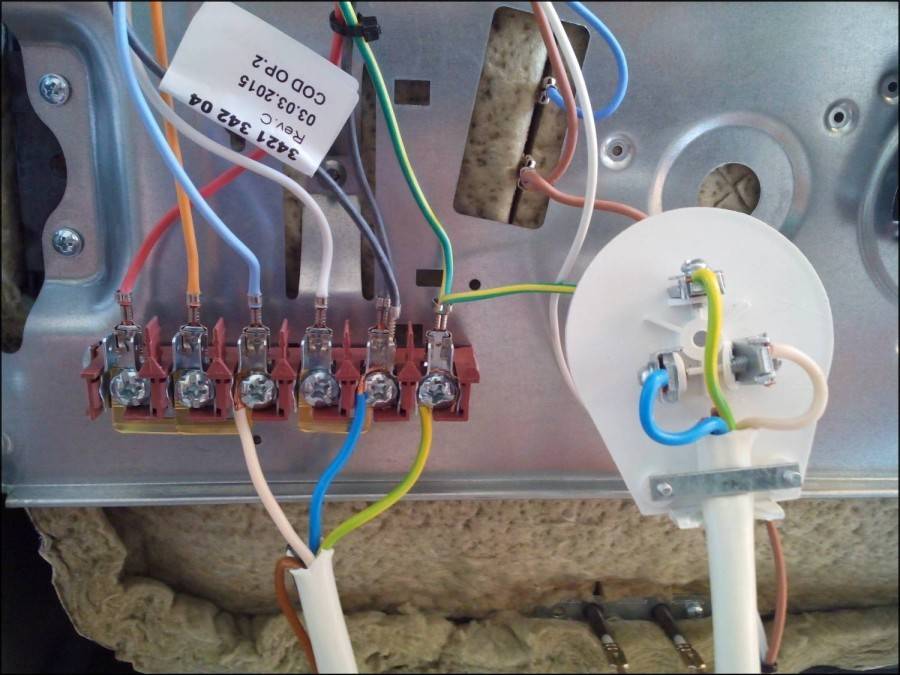

точки подключения бытовых приборов высокой мощности;
потолочные и настенные осветительные приборы.

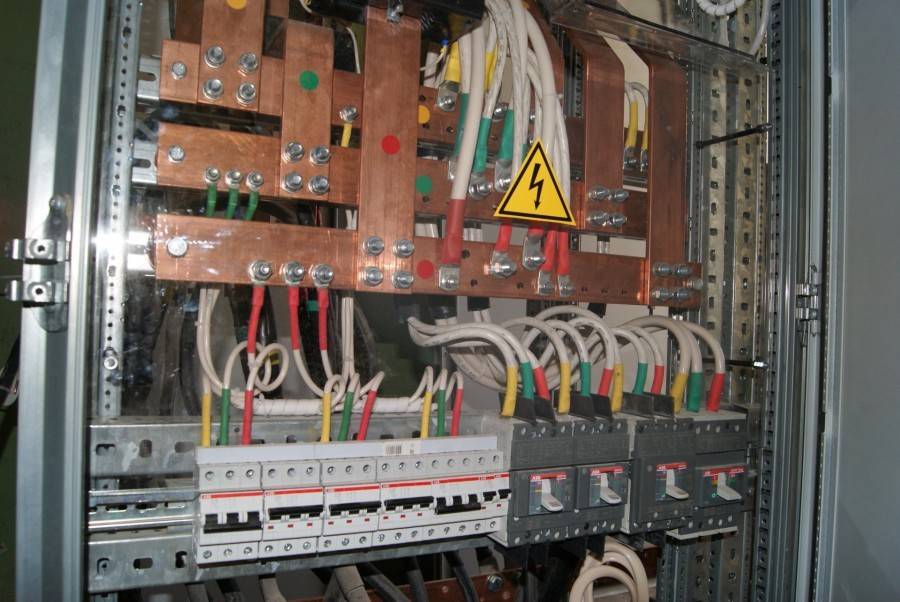

Началом электроснабжения дома является электрощит. К нему извне подводится питающий провод (чаще по воздушной линии), подающий однофазный или трехфазный ток.

Решение административно-правовых вопросов

Обратимся за разъяснениями к директору компании Нормогранд Михаилу Громову:

– Для организации электропитания дома в первую очередь необходимо сделать проект. Если домовладелец не хочет нести затраты на проектирование, то рано или поздно он столкнется с проблемами административного характера либо, что наиболее опасно, с проблемами пожарной и электробезопасности своей электроустановки.

Чтобы подвести электричество к дому, важно помнить, что:

Любая электроустановка должна быть согласована в местном энергонадзоре, электросетях или с управляющей компанией занимающейся эксплуатацией местных электрических сетей;
Для получения разрешения на присоединение мощности необходимо делать предпроектную разработку, а потом и сам проект;
За неправильное подключение к электросетям собственник жилья может получить штрафные санкции.

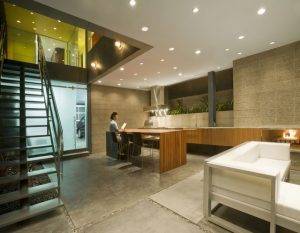

Кухня

Она часто посещается всеми членами семьи, особенно теми кто занимается готовкой пищи, потому хорошее освещение в ней важно правильно организовать.

Если кухня обладает малой площадью, то можно обойтись лишь осветив рабочую зону и область приема пищи.

Если кухня обладает большими размерами, то центральный свет необходим. Воспроизвести это лучше при помощи потолочного источника света, обладающим подобающим рассеивателем.

Если помещение располагает площадью, позволяющей установку обеденного стола посередине комнаты, то лучше повесить люстру, с регулировкой длины подвески.

Правила подключения

Чтобы осуществить ввод электричества в дом со столба, новые правила для подключения которого требуется знать для соблюдения закона, нужно иметь соответствующие навыки.

Стандартная мощность подключённой сети для ввода в дом на частных участках составляет 4-6 кВт, но если у владельца есть разрешение на строительство индивидуального жилища, то он имеет право на подключение к сети на 15 кВт. Это нужно для удобства использования электрических приборов с высокой мощностью.

Проведение питания должно производиться по проекту, который сделан с учётом технических условий, прописанных индивидуально для участка. Поэтому для подключения электросети с новой мощностью требуется подать заявление в компанию-поставщика энергии и указать нужную мощность (15 кВт) и напряжение (230/400 В). Эти параметры можно получить если посчитать суммарное потребление всех электрических приборов.

В новом техническом условии компания-поставщик должна указать разрешённую мощность, величину сечения кабеля, их марку и тип, а также требования к защите и подключению энергосети к дому.

Подсоединение к дому Источник domelectrik.ru

Самостоятельное подключение без согласования проекта и допуска от энергопоставщика повлечёт штраф, но выбирать тип соединения и участвовать в обсуждении выбранных материалов рекомендуется тем, кто в этом хоть что-то понимает. Прокладка кабеля из алюминия запрещена по конструкциям, которые подвержены воспламенению. Поэтому нужно производить замену на медные аналоги.

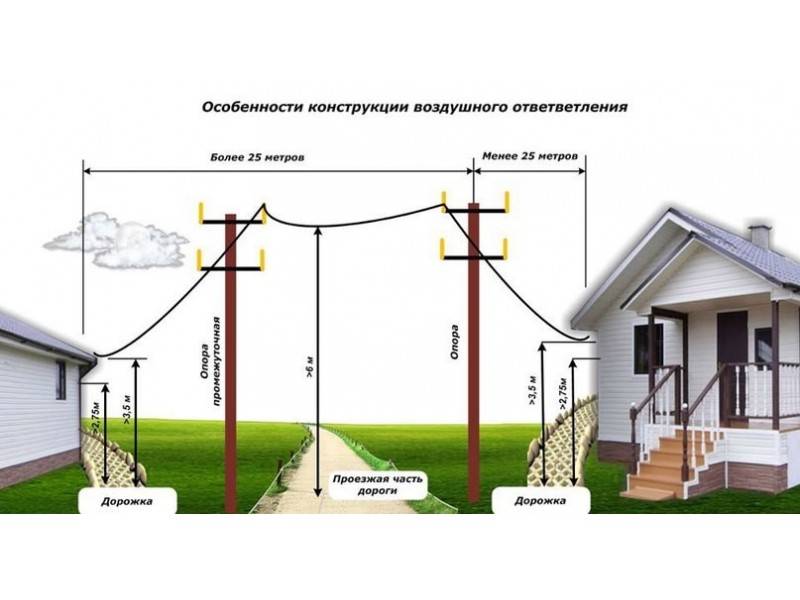

Расстояние от балкона требуется делать от 1 м для изолированных и от 1,5 м для голых кабелей, а от глухой стены – от 20 см для защищённого и 1 м для провода без покрытия. Также неизолированные воздушные линии электропередач запрещается проводить над строениями в целях соблюдения безопасности.

Схематичное определение расстояния Источник www.allremont59.ru

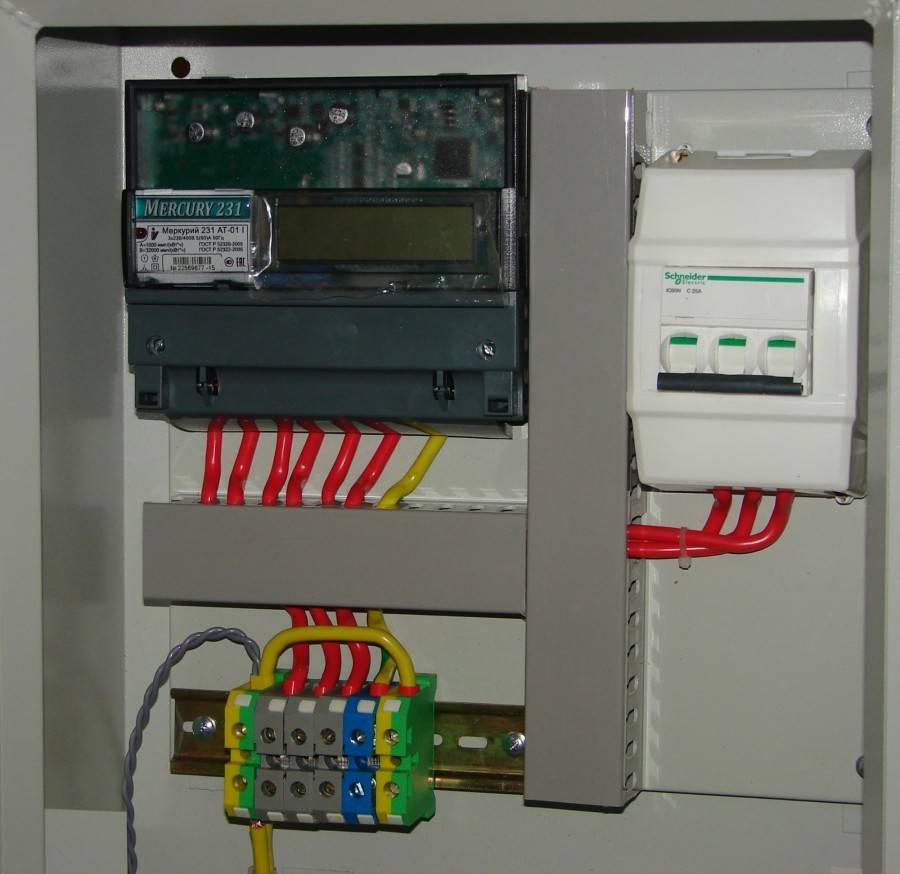

Подключение электросети к дому

Если разрешение получено, необходимо подготовить все, что потребуется для подключения.

У вас может не быть на руках общей схемы электросети вашего участка или дома, но перед тем, как приступить к монтажным работам по непосредственному подводу питания, должна быть продумана и составлена схема подключения электричества, на которой будет обозначено, какие автоматы будут в электрощите, какой счетчик электроэнергии вы предполагаете поставить.

Продумайте, как будете заводить электрокабель в дом, как подключать его к электрощиту. Предварительно сделайте заземление на вашем участке – оно будет необходимо для обеспечения необходимо уровня электробезопасности.

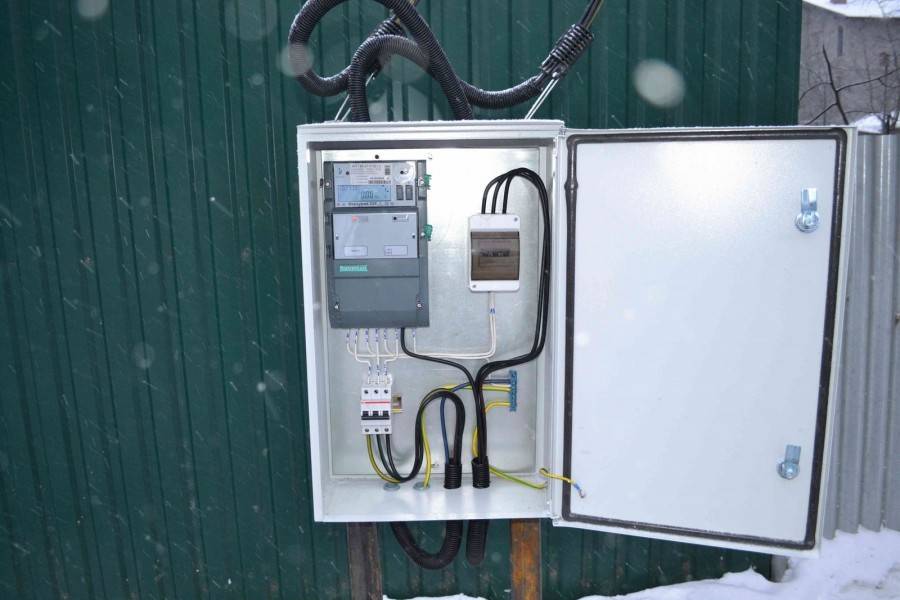

Прежде чем завести силовой электрокабель в здание, вам необходимо на наружной стене здания или на специальной опоре установить специальный, водонепроницаемый бокс, в котором будет располагаться рубильник, и осуществляться подключение электричества от столба.

Только после этого рубильника, вы подключаете электрощит в доме.

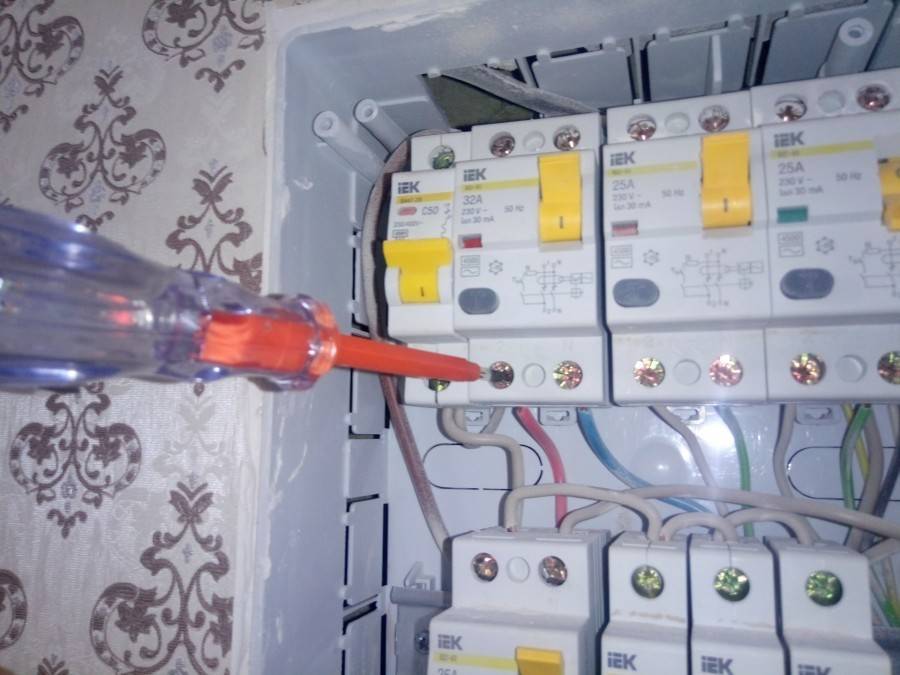

Согласно действующих тех. условий для подключения электричества, проводка в доме должна подключаться через специальные автоматы защиты: автоматический выключатель с защитой от перегрузки по току и устройство защитного отключения – так называемое УЗО.

Вы можете установить комбинированный автомат защиты, который будет совмещать в себе оба названых устройства.

Все электромонтажные работы на участке и в доме вы можете проводить самостоятельно либо обратиться к специалистам. Однако помните, что непосредственное подключение рубильника в герметичном боксе к линии электропередач – т.е. проводку кабеля от рубильника до столба, могут произвести только специалисты.

Подключение дома или участка к точке присоединения.

Если электро сетевая компания уже дотянула до вас линию можно начинать планировать подключение к ней дома или участка. Определяемся для начала, как будем прокладывать свою линию по воздуху или в земле. Прокладывать кабель в земле, нужно в крайнем случае, когда по воздуху проложить нет ни какой возможности. Посудите сами, бронированный кабель стоит дороже, нужно копать траншею, если еще не запланированы и не проведены другие сети канализация, водопровод, газ. Может случится так, что они могут пересечься с кабелем и при их прокладке кабель может быть поврежден. Если кабель в земле выедет из строя в процессе эксплуатации то его ремонт или замена может оказаться проблемой ведь вы уже посадили кустики, сделали дорожки и т.д. По этому, рассмотрим более простой и не дорогостоящий в обслуживании способ прокладки линий электропередач, а именно воздушный. С воздушной линией все проще нужно соблюсти лишь несколько правил.

Необходимо учесть расстояние от точки присоединения до точки ввода в дом, это расстояние должно быть не более 40м в противном случае придется ставить промежуточную опору. И дело здесь не в весе кабеля, СИП 4х16 который нам нужно будет использовать для нашего подключения, весит не много. А ветровые нагрузки на провод длинной более 40 метров могут быть не совместимы с несущими характеристиками крепежной арматурой СИП провода, тоже самое и с обледенением. Но не нужно расстраиваться, ставить железобетонный столб совсем не обязательно, достаточно поставить мачту из трубы высотой 6-7 метров от уровня земли. Все же прочность мачты должна учитывать ее обслуживание с лестницы приварив поперечину для ее опирания, в противном случае это будет проблематично сделать придется ставить леса или вызывать подъемник. Не устанавливайте мачту или столб близко к дому. Лучшем место будет расположить на границе участка но в его границах даже если потребуется больше провода это не так существенно. На опоре можно разместить фонарь для освещения участка или видео камеру.
Учитываем что расстояние от изолированного провода воздушной линии с учетом провисания до земли и проезжей части должно быть не менее 5 метров. Если провод не изолированный то 6 метров. Допускается прохождение изолированного провода воздушной линии над крышами зданий и сооружениями, при этом расстояние от них до проводов по вертикали должно быть не менее 2,5 м.
