Делаем буржуйку
Печи длительного горения буржуйки хороши тем, что они делаются из любых доступных материалов – это различные бочки, старые вместительные бидоны, куски труб большого диаметра или просто листовой металл. В качестве исходного материала мы выбрали листовую сталь – это более удобный в обработке материал. Вы можете приспособить для этого бочку, но выполнять работы в ее внутреннем объеме не очень удобно.
Все размеры представлены скорее как ориентиры, некий усредненный наилучший вариант. Вы же, в свою очередь, можете отклоняться от размеров деталей для создания печки, удовлетворяющей Ваши конкретные пожелания.
Конструкция печи длительного горения вполне понятна из представленного выше чертежа. Вот ее основные узлы:
- Камера сгорания – в ней горят дрова с образованием пиролизного газа;
- Камера дожига – в ней происходит сгорание продуктов пиролиза;
- Дверки камеры сгорания и зольника – они приобретаются в магазине, но их можно изготовить и своими руками;
- Дымоход – в большинстве случаев это труба диаметром 100-150 мм.
Вы можете отклониться от чертежа в ту или иную сторону. Но помните, что с уменьшением размеров уменьшается время горения и уменьшается мощность печи длительного горения.
Чем меньше мощность, тем меньше отапливаемая площадь. Поэтому лучше всего предусмотреть небольшой запас.
Для изготовления печи длительного горения типа буржуйка нам понадобится листовая сталь толщиной не менее 3 мм – это обеспечит продолжительный срок службы отопительного оборудования. Если сталь будет тонкой, она начнет прогорать – через пару сезонов в ней образуются дыры
Поэтому толщине стали уделяется особое внимание. Оптимальное значение толщины составляет 3-5 мм
Для нашего примера мы возьмем классическую схему буржуйки, доработаем и получим в свое распоряжение эффективную печь для дома на дровах. На начальном этапе готовим боковые листы – на нашем чертеже они имеют размеры 450х450 мм. Далее изготавливаем нижние стенки, переднюю и задние стенки – их размеры составляют 200х450 мм. В итоге у нас должен получиться прямоугольный короб. Но не спешите сваривать его воедино – впереди полно работы.
Для начала нужно изготовить основу – это нижняя стенка и две боковые. Свариваем их воедино, на высоте 80 мм от дна привариваем колосниковую решетку. Теперь нужно подготовить переднюю стенку печи длительного нагрева – ввариваем в нее обе дверцы, после чего привариваем ее к нашей конструкции.
Готовим два металлических листа размером 200х370 мм. Первый из них привариваем к передней и боковым стенкам на высоте 160 мм от верха. Далее готовим заднюю стенку – ввариваем в нее небольшие металлические трубки, которые должны входить в пространство между двумя внутренними листами, образующих камеру дожигания – через них будет подаваться вторичный воздух. Потом привариваем заднюю стенку и второй металлический лист на высоте 80 от верха (приваривается к боковым и задней стенкам).
Шибер используется для регулировки воздушных потоков. Именно он повышает эффективность и качество тяги.
Наша печь длительного горения своими руками почти готова – осталось разобраться с верхней крышкой. В ней мы делаем отверстие диаметром 100 мм и ввариваем кусок трубы для будущего дымохода. Теперь остается выяснить, нужна вам варочная поверхность или нет – она тоже вваривается в верхнюю крышку. На последнем этапе устанавливаем крышку на место и привариваем ее – печка готова, теперь ее можно установить на негорючее основание, приделать дымоход и запустить.
При запуске представленной выше печи длительного сгорания дайте ей разгореться, после чего прикройте поддувало, чтобы дрова еле тлели и началась генерация пиролизного газа.
Еще одна интересная пиролизная печь длительного горения представлена на следующем рисунке. Она изготавливается из бочки или отрезка трубы большого диаметра и снабжается подходящей крышкой. В нижней части, на расстоянии 80-100 мм от дна, вваривается металлический диск с отверстием посередине. Между диском и дном, на боковой стенке, вваривается дверца. Полученное пространство образует у нас топку. В верхней части ввариваем дымоход диаметром 70-100 мм.
В плане дешевизны использования такая печь сущий подарок, так как недостатка в опилках в частном доме не бывает.
Полученная печь длительного горения получает тепло за счет сжигания пиролизных газов, образующихся при нагреве опилок. Сами опилки засыпаются в основной объем, а для того чтобы они не просыпались в топку, производится их трамбовка с помощью деревянного конуса. При запуске печи в топке разводится огонь, конус извлекается – через некоторое время агрегат начнет давать тепло.
Буржуйки — проверенные и простые конструкции
Буржуйки — хит 20-х годов прошлого столетия. Тогда эти печки конкурировали с кирпичными и стояли везде, даже в квартирах. Позже, с появлением централизованного отопления, они утратили актуальность, но применяются в гаражах, на дачах, для обогрева подсобных или хозяйственных построек.

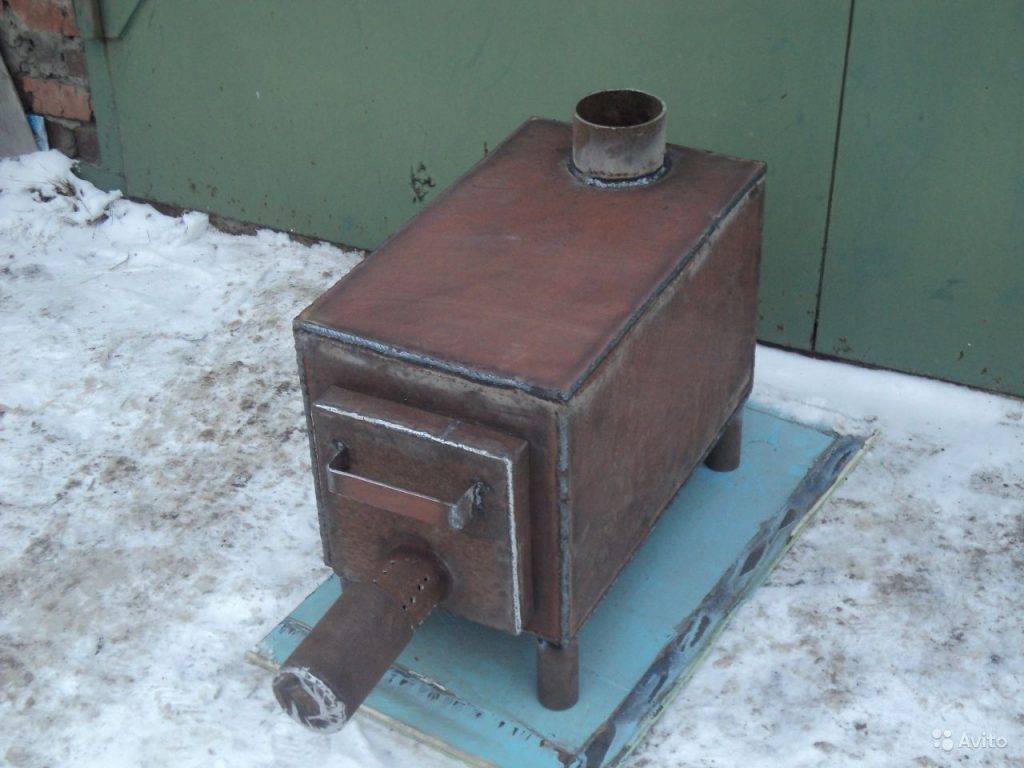

Из листового металла
Буржуйки из баллона, бочки или трубы
Наиболее подходящий материал для изготовления буржуйки для гаража — пропановые баллоны или труба с толстой стенкой. Подойдут и бочки, но надо искать не очень большого объема и с толстой стенкой. В любом варианте минимальная толщина стенки — 2-3 мм, оптимальная — 5 мм. Такая печка будет служить не один год.

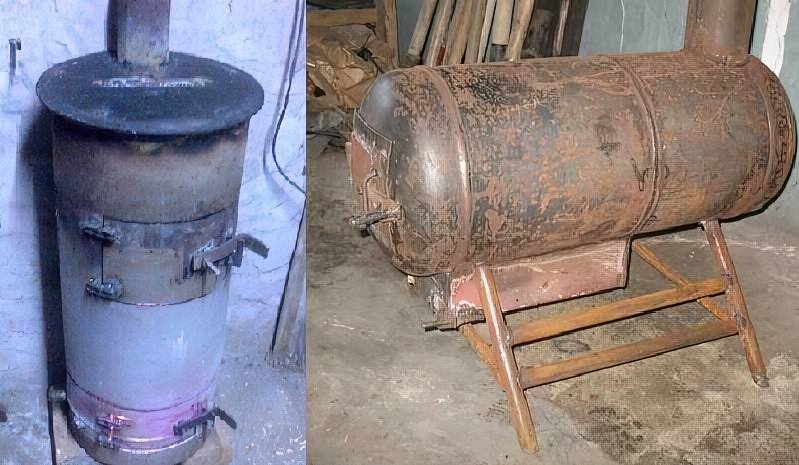

По конструкции они бывают вертикальными и горизонтальными. Дровами удобнее топить горизонтальную — более длинные поленья влезают. Делать проще вытянутую вверх, но топка при этом имеет небольшие размеры, придется дрова пилить мелко.
Буржуйку для гаража можно сделать из баллона или трубы с толстой стенкой
Вертикальные

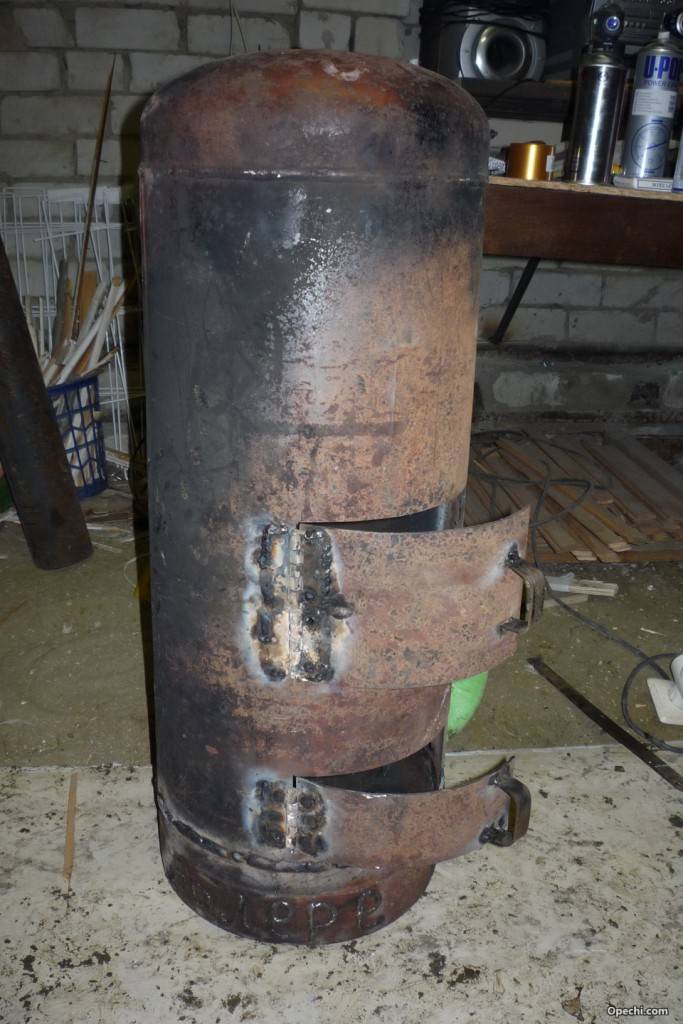

Сначала о том, как сделать вертикальную печь для гаража из баллона или трубы. Выбранный отрезок делите на две неравные части. Внизу меньшая — для сбора золы, выше — основная для закладки дров. Далее порядок работ такой:
- Вырезаем дверки. Внизу небольшую, вверху — солидных размеров. Отрезанные куски используем как дверки, так что их не выбрасываем.
- В выбранном месте привариваем колосники. Обычно это нарезанная на куски нужной длинны стальная арматура толщиной 12-16 мм. Шаг установки арматурин — около 2 см.
Как сделать колосники - Привариваем дно если его нет.
- В крышке вырезаем отверстие под дымоход, привариваем полосу металла высотой около 7-10 см. Наружный диаметр полученного патрубка лучше сделать под стандартные дымоходы. Тогда с устройством дымовой трубы не будет проблем.
- Крышку с приваренным патрубком привариваем на место.
- К вырезанным кускам-дверкам с помощью сварки крепим запоры, петли и все это устанавливаем на место. Как правило, буржуйки негерметичны, так что уплотнители можно не делать. Но при желании по периметру дверок можно наварить полосу металла шириной в 1,5-2 см. Выступающая ее часть будет закрывать небольшую щель по периметру.
В общем и целом, это все. Осталось собрать дымоход и можно испытывать новую печку для гаража.
Горизонтальные
Если корпус расположен горизонтально, зольный ящик обычно приваривают снизу. Его можно сварить по требуемым размерам из листовой стали или использовать кусок швеллера подходящего размера. В той части корпуса, которая будет направлена вниз, проделывают отверстия. Лучше нарезать что-то типа колосников.

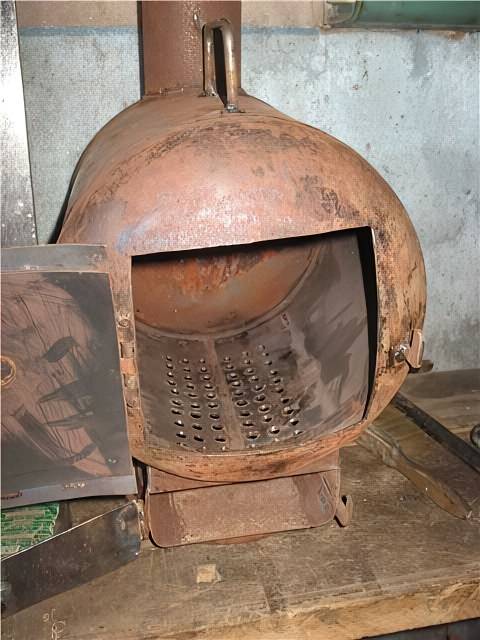

Как сделать буржуйку в гараж из газового баллона
Затем в верхней части корпуса делаем патрубок для дымохода. Для этого можно приварить отрезанный кусок от трубы подходящего диаметра. После того, как кусок трубы установлен и проверен шов, металл внутри кольца вырезают.
Далее можно сделать ножки. Лучше всего подойдут отрезки уголка, к которым снизу приделывают небольшие куски металла, чтобы стояли устойчиво.
Следующий шаг — установка дверок. На поддувало можно вырезать кусок металла, приделать петли и запор. Тут без особых проблем. Зазоры по краям не мешают — через них будет поступать воздух для горения.
Не возникнет сложностей и в том случае, если вы делаете дверку из металла — приварить петли не проблема. Только тут, для того чтобы была возможность хоть немного регулировать горение, дверку надо сделать немного больше — чтобы периметр проема был закрыт.

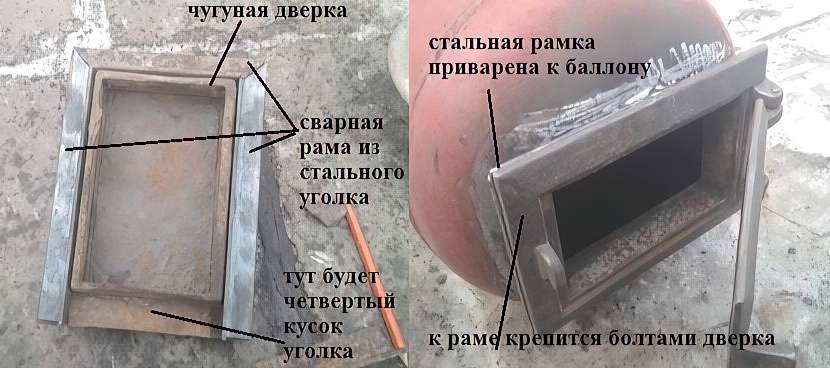

Как установить печное литье на металлическую печку
Проблематично установить печное литье. Вдруг кому-то захочется иметь не стальную дверку, а чугунную. Тогда надо из стального уголка сварить рамку, к ней болтами прикрепить литье, и всю эту конструкцию приварить к корпусу.
Из двух бочек
Все кто пользовался буржуйкой, знают, что от ее корпуса идет очень жесткое излучение. Часто стенки раскаляются до красного свечения. Тогда рядом с ней находится невозможно. Решается проблема интересной конструкцией: две бочки разного диаметра, вставлены одна в другую. Промежутки между стенками засыпаны галькой, перемешанной с песком глиной (прокалить на огне, засыпать только остывшим). В качестве топки выступает внутренняя бочка, а наружная — это только корпус.
Такая печка будет греться дольше. Она не сразу начнет отдавать тепло, но в гараже будет более комфортно и после того как топливо прогорит, она еще пару часов будет согревать помещение — отдавая накопленное в закладке тепло.
Развитие и усовершенствования
«Буржуйская» буржуйка была рассчитана более всего на сухие дрова или торф: она родилась, когда беляки зажали Советскую Россию со всех сторон. Все угледобывающие районы и пригодные для разработки лесные массивы были в руках неприятеля. Только потом, когда Советский Союз уже встал на ноги, буржуйку приспособили под другие виды твердого топлива.
Сделать для этого пришлось совсем немного: добавить в топку колосниковую решетку и горизонтальные перегородки, образующие дымовые каналы. На переднем изгибе канала давление при наличии тяги всегда будет ниже атмосферного, чего не обеспечивала первоначальная буржуйка. Поэтому там возможно стало и оборудовать печку конфоркой, превратив в отопительно-варочную. Если же трубу вывести не менее чем на 1,5 м над коньком крыши и оборудовать аэродинамическим грибком-зонтиком, то, не опасаясь угара, такую буржуйку можно сделать и двухконфорочной. Чертеж улучшенной буржуйки приведен на левой поз. рис.
Усовершенствованные буржуйки
С развитием теплотехники все более распространялись печи медленного горения, весьма экономичные и простые в пользовании. Буржуйка оказалась пригодной и для этого режима топки: достаточно оказалось убрать колосники, вернувшись к глухому поду, а поддувало снабдить воздушным дросселем, регулирующим режим горения и тепловую мощность. На правой поз. рис. показана буржуйка с удобным и технологичным воздушным регулятором В. Логинова.
О колосниках и поддувале
Чтобы превратить буржуйку из обычной печки в медленную, колосниковую решетку нужно убирать. Медленное горение обеспечивается подачей воздуха к топливу сверху, чтобы тлеющая масса сама подсасывала себе, сколько ей нужно. При подаче воздуха снизу сквозь колосники либо верхний слой топлива истлеет, а низ останется нетронутым, либо, если топливо воздухопроницаемое и сухое, горение перейдет в пламенное. Вспомните хлопоты с шашлыком на мангале: то на угли приходится поддувать, то гасить вспыхнувшие.
Поэтому колосниковую решетку в многорежимной буржуйке нужно делать не цельной из стального листа, ее ведь никак не вытащишь через дверцу топки, а наборной из отдельных чугунных колосников. Опорой им могут быть приваренные изнутри к стенкам топки стальные уголки или (лучше) куски арматурных прутков 10-15 мм диаметром.
А вот поддувало в любом случае стоит сделать круглым, как в печке Логинова, и снабдить его установленным на винтах или заклепках патрубком М60х1. От сварки резьбу поведет напрочь, а метчиками, как известно, большие резьбы не проходят, только на станке.
Буржуйка с круглым резьбовым поддувалом становится поистине универсальной:
- Поддувало полностью открыто – буржуйка на дровах, угле, торфобрикетах, пеллетах.
- На поддувало навинчен дроссель Логинова, колосники убраны – буржуйка медленного горения на опилках, щепе, отходах бумаги/картона и другом бросовом топливе.
- Колосники установлены, в поддувало введен выходной патрубок газификатора (см. далее) – буржуйка на отработке, темном печном топливе.
Водяная
Комнаты в буржуйских квартирах (в особняках жили те, которые драпанули) были, по теперешним представлениям, очень большими. Поэтому в стационарном режиме горения существенную роль в их обогреве играло ИК от экрана. В теперешнем жилье достаточно конвекционного нагрева, тепловое излучение будет только перегревать стены, увеличивая теплопотери наружу.

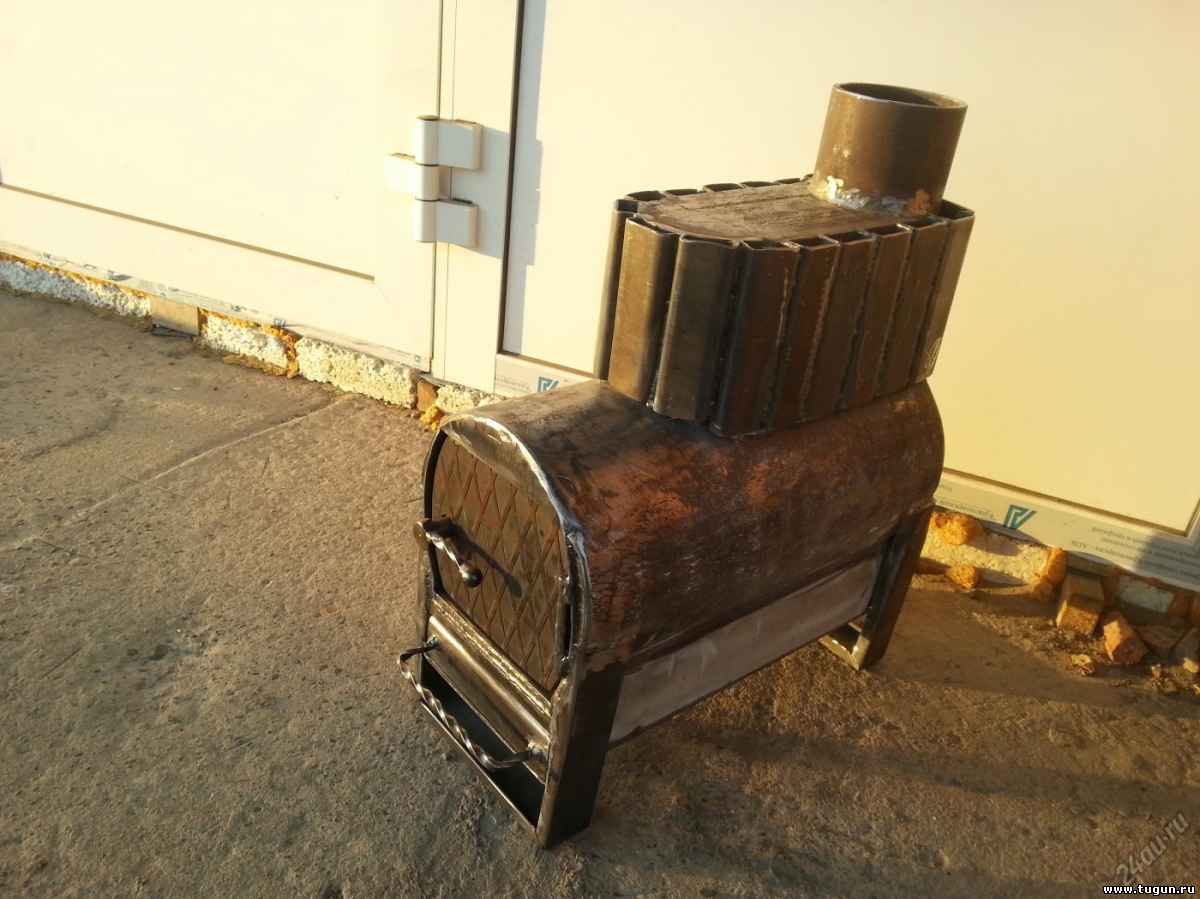

Избыток ИК лучей лучше всего использовать, окружив буржуйку вместо экрана П-образным водогрейным котлом. Режима горения в печке он не собьет, т.к. ИК отражается внутренним поверхностным слоем металла экрана, а его отражающая способность от температуры поверхности почти не зависит.
Доля ИК от экрана наружу составляет для буржуйки 1/5-1/7 часть ее тепловой мощности, поэтому водяная буржуйка обеспечит только ГВС с накопительным баком. Но для дачи или сельского дома и это уже находка.
Немного истории
Печь-буржуйка Мистер Хит Откуда появилась эта конструкция, и почему ее популярность в наши дни не ослабевает? История появления буржуйки начинается с конца 18 века. По сути, это дешевая альтернатива дорогим каминам и печам. Особую популярность прибор получил во времена Октябрьской революции, когда перевернулись все нормы и устои жизни. Отапливать жилые и нежилые помещения стало проблематично, так что этот простой агрегат быстро распространился по стране. Ведь в качество топлива здесь применялось все твердое, что могло гореть. А это дрова, уголь, торф, мебель, деревянные окна и двери.
Второй виток популярности буржуйки получили во время Великой отечественной войны. Во многих городах централизованные отопительные сети не работали, а страна экономила энергоносители, отправляя их на фронт. Населению ничего не оставалось, как воспользоваться старым проверенным способом — установить буржуйки в собственных квартирах.
Эта печь спасла от замерзания большое количество людей. Работала она безотказно, правда, очень много потребляла топлива. И в этом ее большой минус. Зато это самое простое и дешевое устройство, которое можно изготовить своими руками, да и эксплуатируется оно элементарно.
В настоящее время буржуйки нашли свое применение в дачных домиках, гаражах, баньках и других хозяйственных пристройках. В современных квартирах их практически не применяли, если только в качестве декоративного элемента, создавая стиль старины. Но с недавних пор мода на них возвратилась.
Правда, потребители стали предъявлять печкам-буржуйкам более жесткие требования:
- Снижение пожарной опасности.
- Презентабельный внешний вид.
- Экономный расход топлива.
Давайте рассмотрим эти требования по отдельности и раскроем секреты новой популярности.
Как топить буржуйку?
Буржуи, придумавшие буржуйку, умели работать не только головой, но и руками в лаборатории. Поэтому, чтобы их печка проявила все свои достоинства, нужно определить минимальную и максимальную закладку каждого вида топлива. Тепло от перекормленной/недокормленной буржуйки вылетит в трубу из-за того, что в топке не сформируется циркуляция. В первом случае избыток газов просто не оставит для нее места, а во втором не хватит самих газов.
К счастью, буржуйка и тут неприхотлива: диапазон топливной массы, при которой сохраняется КПД, весьма широк. Определить его сразу можно так:
- Готовим ведро топлива.
- Закладываем буквально горсточку, разжигаем.
- Подкладываем понемногу, пока начало борова не засветится вишневым.
- Смотрим, сколько отобрано из ведра, это минимальная закладка.
- Подкладываем еще, порциями побольше, пока темной не останется 1/5-1/6 дальней части борова.
- Смотрим, сколько теперь отобрано, это максимальная закладка.
На высококачественном топливе (антрацит, пеллеты) боров может раскаляться кольцом, меняющимся по ширине и «гуляющим» по его длине. В таком случае для определения объема/массы закладок понадобится несколько топок. По мере выгорания топлива кольцо будет сужаться и смещаться к началу борова. На максимальной закладке оно в начале топки займет до трети его длины на дальнем конце, а при минимальной возникнет посередине него и будет в 3-4 ладони шириной.
Установка печной трубы в дом из дерева
Температура горения внутри топки твердотопливной печи находится на уровне 450-550°С. Поверхность дымовой трубы разогревается до 300°С. При возгорании сажи возможен кратковременный нагрев до 800-1000°С. По причине высоких температур, обязательно предусматриваются пожарные разрывы при установке металлических дымоходных труб.
Существующие правила ППБ оговаривают соблюдение следующих условий:
- Тип дымохода – рекомендована установка сэндвич трубы из нержавеющей стали и керамики с теплоизоляцией.
Разрывы и теплоизоляционные материалы – в местах примыкания к стенам, трубу удаляют от поверхности на 25 см. Стены покрывают базальтовым картоном с последующей обшивкой нержавеющей или оцинкованной сталью.
Монтаж потолочной разделки – во время прохождения через плиты перекрытия, оставляют расстояние между поверхностью трубы и горючим материалом в 25 см с каждой стороны. Зазор заполняют базальтовым утеплителем. Допускается применение заводской потолочной разделки.
Дымоход выводят внутри и по наружной стене здания. В первом случае, заботятся о достаточной изоляции трубы при прохождении перекрытий и кровли. Во втором, возникает необходимость обеспечить фиксацию дымохода к стенам здания, для преодоления ветровой нагрузки.
Примеры конструкций
Как пример к вышеизложенному здесь на рис. – чертежи печи булерьян на тепловую мощность до 6-13 кВт. Общее количество труб в батареях можно уменьшить до 6-7, тогда соответственно сократится и длина печи. Также вполне можно обойтись без смотровой вставки из жаростойкого стекла в дверце, печь разжигается абсолютно надежно.
Чертежи печи булерьян
Но вот точеные детали, гнутье труб по шаблону и фасонные заготовки из 4-мм стали нужны обязательно. Т.е., самому за изготовление буллера следует браться только достаточно опытному мастеру, имеющему возможность пользоваться хоть самым малым станочным парком.
Видео: эксплуатация печи булерьян в гараже
Чертежи печи-буржуйки для гаража
Эту буржуйку можно использовать как дожигатель печи на отработке, см. выше, удлинив ножки до 400-450 мм. В таком случае фланец под патрубок газификатора лучше расположить на боковой стенке под колосниковой решеткой и снабдить его глухой резьбовой крышкой, навинчивающейся при топке дровами/углем. В экране под газификатор нужно прорезать круглое окно, на эффективность печи оно заметно не повлияет. На дверцы топки и поддувала тогда нужно наложить изнутри асбестовые прокладки, чтобы исключить паразитный подток воздуха.
Деталь 1 (корпус и перегородки дожигателя) выполняются из стали 2,5-4 мм. Колосниковая решетка 2 – из стали толщиной 4-8 мм. Экран 3 – из жести или тонкой оцинковки. Варианты исполнения проставок под экран 4 показаны на врезке.
О печах длительного горения
Постоянно обогреваемый гараж с печным отоплением дело, вообще говоря, рискованное. Но в некоторых местностях у владельцев автомобилей просто иного выхода нет. В таком случае выручит печь длительного горения. Кроме того, что самодельные, из подручных материалов, «длинные» печки обеспечивают равномерную теплоотдачу в течение 12-24 час, они работают и на опилках, стружке, щепе, мелковеточном хворосте, соломе, сухих листьях, картонажно-бумажных отходах. Общие недостатки печей длительного горения следующие:
- Топливо требуется только комнатно-сухое, т.е. в гараже нужно будет отвести место под дровник, что еще и увеличивает пожарную опасность.
- В дымоходе оседает обильный конденсат (молекулы воды образуются при пиролизе древесины или летучих компонент угля), поэтому требуется колено дымохода с его сборником и вентилем для слива, что еще отнимает место под печь.
- Погасить разожженную печь невозможно, топливо должно полностью прогореть само.
- Эксплуатация самодельных печей длительного горения не разрешена пожарными правилами, что автоматически аннулирует страховку гаража и автомобиля.
- Если машина взята в аренду или лизинг (аренду с выкупом), то арендодатель получает право в любой момент отобрать ее, не возвращая ни копейки из уже полученных платежей.
Печи длительного горения выполняются в основном по 2 схемам: с закрытой и открытой зонами горения. КПД и тех и других в любительском исполнении достигает 70% Печи с закрытой зоной горения развивают большую удельную тепловую мощность, но несколько сложнее по конструкции.
Пример первых – всем известная бубафоня, см. рис. ниже. Она весьма популярна, т.к. ее можно сделать из бочки, газового баллона, обрезка трубы и т.п. Бубафоня без экрана дает конвективный поток, как раз достаточный для создания теплой шапки. Однако у бубафони как печи для гаража есть серьезный недостаток: при задувании в дымоход возможно обратное горение, при котором из воздуховода бьет пламя, что в гараже никак ни к чему.
Печь длительного горения бубафоня в гараже
Из печей с открытой зоной горения достаточно популярна «Слобожанка», см. рис. ниже. Она предельно проста по конструкции и, если во время топки не снимать крышку, совершенно безопасна. «Слобожанку» малыми сериями выпускают некоторые мелкие частные предприятия. Но сделать ее из баллона или трубы не выйдет: диаметр печи должен быть в пределах 500-700 мм. При равных с бубафоней размерах мощность «Слобожанки» примерно вдвое ниже. Для создания теплой шапки необходим экран.
Печь Слобожанка с экраном
Вторая жизнь газового баллона
Хорошая идея для небольшой печки — вторично использовать емкости, способные выдерживать большой жар. О бочках мы уже говорили, а как вам, например, буржуйка из газового баллона или даже двух? Эти емкости хороши тем, что позволяют самому сделать печку для дачного дома или гаража, как вертикального расположения, так и горизонтального.
Для создания такой буржуйки-печи понадобятся следующие инструменты:
- сварочный аппарат;
- шлифовальная машинка с кругами;
- дрель со сверлами;
- щетка с металлическим ворсом;
- рулетка и строительный карандаш для разметки;
- молоток, зубило, плоскогубцы.
Материалы для изготовления своими руками печки нужны такие:
- 1 или 2 газовых баллонов;
- Металлический лист для зольника и варочной плиты (толщина должна быть не менее 3 мм);
- чугунные дверцы (подойдут старые, например, от дровяной печи, или сделанные своими руками из листового металла);
- труба для дымохода;
- толстая металлическая арматура для изготовления ножек и колосниковой решетки.
Перед началом работы в баллоне из-под газа следует открыть вентиль и оставить в таком состоянии минимум на 12 часов, чтобы емкость проветрилась. Другой способ очистки баллона – заполнить его доверху водой, а позже полностью опорожнить.
Буржуйка из газового баллона
Для вертикальной буржуйки-печи газовый баллон ставят в стандартное для него положение, освобождают горловину и делают разметку под будущие топку и поддувало. Отмеченные куски вырезаются шлифмашинкой. Отдельно изготавливается колосниковая решетка — для этого резанную по нужным размерам арматуру приваривают в отмеченных снизу баллона местах.
К баллону привариваются петли, на которые навешиваются дверцы. Далее оборудуются щеколды, которые призваны обезопасить и поднять эффективность работы буржуйки. Сверху или сбоку баллона приваривается труба для отвода дыма.
Для горизонтальной буржуйки-печи баллон устанавливается на «ножки» боком. В нем вырезаются квадратное отверстие для дверцы и круглое для трубы дымохода. Вместо колосника на дне просверливается ряд дырок, а ниже баллона приваривается прямоугольная емкость для сбора золы. Печка практически готова, остается навесить своими руками дверцу и установить дымоотвод.
При желании комплектацию вертикальных и горизонтальных печек из газовых баллонов можно расширить за счет варочной панели, сделанной из прикрепленного сверху листа металла.
Сфера применения буржуек
Эти простейшие печки пользуются большим спросом. Для своей работы они используют дрова, уголь, кокс, древесные отходы и многие другие виды топлива, радуя своей неприхотливостью и стабильностью работы. Такую печь можно поставить в гараж – она займет минимум места, но обеспечит помещение приятным теплом. Если есть большой запас дров или доступ к дешевому источнику твердого топлива, смело сооружайте буржуйку длительного горения.
Дерево – самый простой, дешевый и общедоступный вид топлива для печек-буржуек. Однако, его расход оставляет желать лучшего.
Мини буржуйка может быть использована для обогрева сарая или домашнего подсобного помещения, в котором нет отопления. Согласитесь, делать что-то зимой здесь не так уж и комфортно – стучат зубы и сводит мышцы. А с печкой дело сразу идет на лад – только успевай подкидывать дрова, чтобы не замерзнуть.
Буржуйки длительного горения пригодятся не только для гаража, но и для любых других помещений, в том числе и в жилых – это могут быть временные постройки, дачи, птичники, помещения для содержания домашнего скота и многое другое. В общем, область их применения огромна. Наиболее востребованы они в поселках и деревнях, где нет газа, но нужно как-то отапливать жилые и нежилые постройки.
1Выбор параметров
Печки-буржуйки – мобильные устройства.
- Вес. Если вы покупаете модель весом до 200-300 кг, ее можно устанавливать прямо на пол. Для печки тяжелее может потребоваться усиление пола, ну а массивные печи с отделкой изразцами или керамикой весом более 500 кг потребуют устройства фундамента.
- Мощность – в… квадратных метрах? На самом деле никакой революции: единицы измерения мощности прежние – киловатты. Но чтобы покупателю было проще определиться с выбором, производители дачных печек указывают на упаковке примерную площадь, которую может обогреть прибор данной мощности.
Приток воздуха.
Согласно требованиям строительных норм, для печей закрытой конструкции необходимо обеспечить подачу объема воздуха в помещение не менее 10 м3/ч на 1 кВт номинальной тепловой мощности. Делают это разными способами, начиная с приоткрытой форточки и заканчивая устройством специального воздуховода.
Как изготовить своими руками
Печь в собранном виде

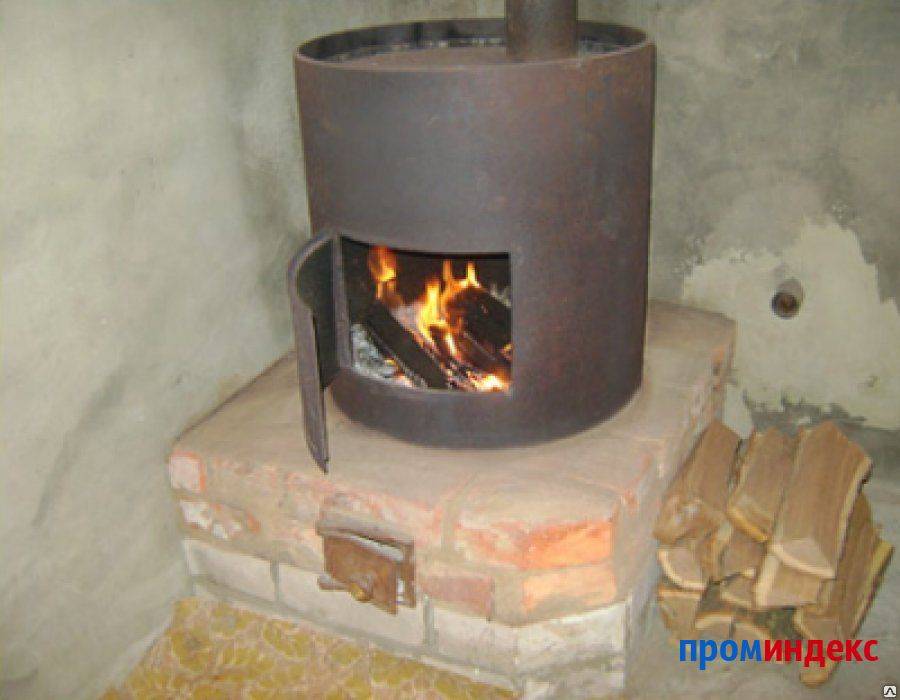

Сделать буржуйку самостоятельно проще всего из двух металлических бочек по стандартной схеме. Для этой цели понадобятся две бочки, одна из которых должна иметь меньшие размеры. От каждой отрезают верхнюю часть, к оставшейся части прикрепляют металлические ручки и детали запорного типа. Перед началом работ бочки лучше тщательно промыть, чтобы избавиться от неприятного запаха, который мог там остаться. Сборка такой печи по правилам состоит из нескольких этапов, выполняемых пошагово:
- В низу крупной бочки вырезают прямоугольник площадью 25х10 см, это отделение станет отсеком для выдвижного ящика.
- Ко дну нужно прикрепить две направляющие величиной 2,5х2,5 см.
- Из металлического листа вырезают поддон по контуру толщиной не более 1-2 см, который станет основой для камеры и сможет изолировать ее от зольника.
- В центральной части поддона и дне маленькой бочки вырезают по отверстию диаметром 6 см, после поддон приваривают на расстоянии не менее 15 см от нижней части емкости.
- На завершающем этапе в корпусе большой бочки проделывают отверстие, нужное для патрубка газохода и встраивают в патрубок удобную заслонку с маленькой ручкой.
- Маленькую бочку ставят внутрь большой так, чтобы каждое отверстие в них совпадало.
Варианты материалов

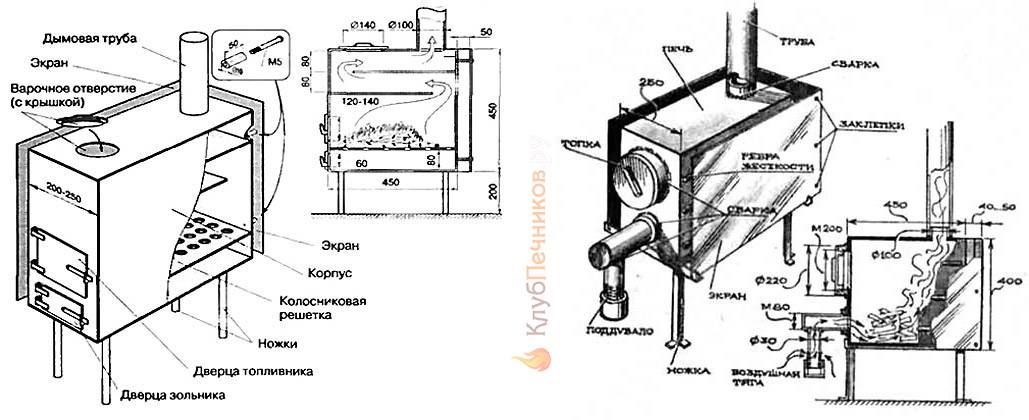

Чертеж буржуйки на дровах
В основном буржуйки изготавливают из металлических бочек или газовых баллонов, применяя для этой цели дополнительные материалы и оборудование. Чтобы сделать полноценное устройство, целесообразно сначала подготовить чертеж будущей печи буржуйки кирпичной или чугунной и запастись всеми необходимыми материалами. В чертеже заранее указывают основные и вспомогательные детали, например, теплообменник. Печи из бочки и баллона собираются по аналогичной схеме с соблюдением всех этапов.
Более приемлемый вариант — постройка печи из кирпича, устройство такого типа имеет больше преимуществ, оно медленно остывает и дольше сохраняет тепло. Также кирпичные буржуйки смотрятся достаточно аккуратно в любом помещении. Для разборной или обычной печи этого типа существует два варианта постройки, ее можно возвести при помощи кирпичей самостоятельно по стандартной схеме или облицевать кирпичами готовую буржуйку из металла. Выбор варианта зависит от ситуации и количества свободного времени.
Топка на опилках
Опилки не являются качественным топливом, горят слабо. Зато они легкодоступны и популярны. Конструкция печи такой модификации образует два цилиндра из металла, различных по диаметру. Труба меньшим диаметром помещается в трубу с большим, превращаясь в топочную камеру. На дне создается отверстие в диаметре 5 см.
Дымоотвод проводится внизу внешнего цилиндра. Под золу сваривается стальной короб. Буржуйка оснащается дверкой. В цилиндр меньшего диаметра вставляется сердечник из дерева высотой до 60 см. Вокруг него насыпаются и прессуются опилки, чтобы они горели как можно медленнее. Сердечник достается и получается топливная камера. Розжиг печи производится через зольный короб с использованием стружки, коры. Когда огонь дойдет до верхнего слоя опилок, печь накрывается крышкой.
Итак, буржуйки много лет верно служат человеку. Эти неприхотливые простейшие конструкции до сих пор дают тепло, правда топлива съедают очень много, за счет чего и получили такое название. Но, современные модели научились бороться с чувством голода буржуек, давая им билет в долгую жизнь.
Где купить буржуйку? Например в Леруа хорошие цены и выбор
- Содержимое:
- Виды печей типа буржуйка, для обогрева дач
- Какую буржуйку выбрать для дачи
- Буржуйка – правильная установка на даче
- Как обезопасить стены в доме
- Каким должен быть дымоход у печки

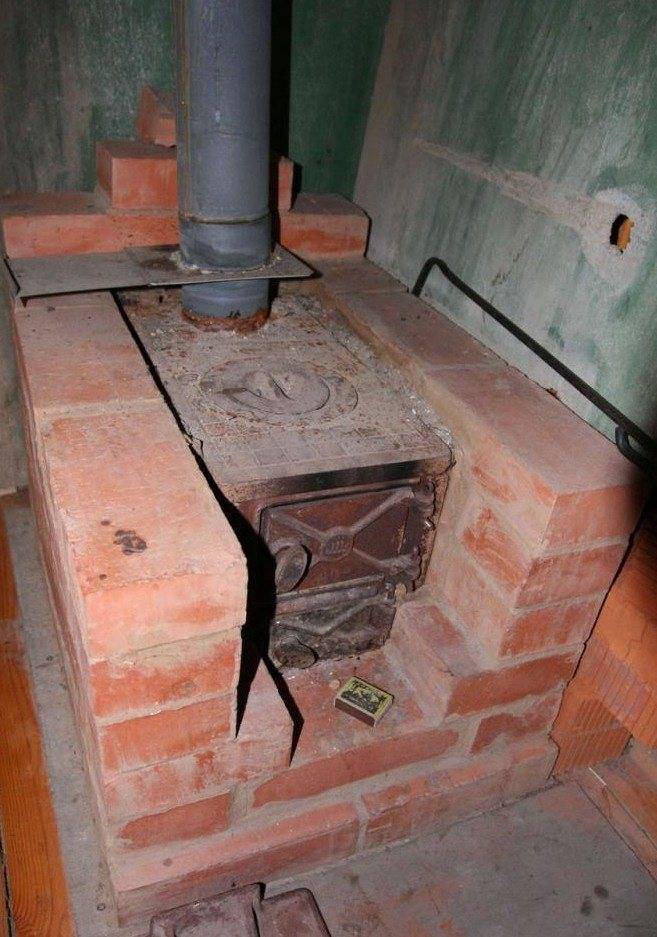

- Как обложить буржуйку кирпичом
