Парогенератор и паровая пушка для бани и сауны

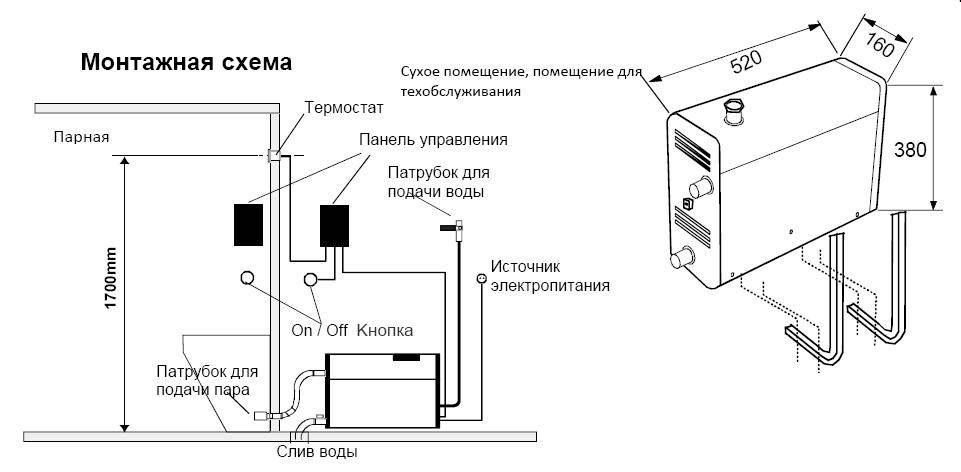

Монтаж парогенератора в бане

Важно правильно установить оборудование, поскольку от этого зависят стабильность и длительность его эксплуатации. Компактные размеры, хорошая транспортабельность и простота монтажа позволяют осуществить установку парогенератора силами одного человека

Необходимо соблюдать все правила, указанные в инструкции пользователя.

Если участок электрифицирован, следует позаботиться о монтировании в бане отдельной розетки, предназначенной для подключения парогенератора к электросети.

Устанавливать агрегат необходимо в хорошо проветриваемом помещении

Кроме того, важно обеспечить наличие дренажного слива, подвода жидкости, а также требуемой электромощности

Давление воды не должно превышать 10 бар, а ее температура – 65 °С.

Подобное приспособление устанавливается в смежном с парилкой сухом помещении. Минимальная длина паропровода, ведущего в парную, станет отличным решением, предотвращающим образование конденсата. С помощью такого прибора можно добиться установления режима русской бани с мягким насыщенным паром.

Ценители традиционной бани наверняка не пожалеют о приобретении парогенерирующего прибора. Такая выгодная покупка прослужит долгое время и станет отличным помощником в проведении оздоровительных банных процедур. Впрочем, такой агрегат можно соорудить и собственноручно.

Виды парогенераторов для бани

Существует несколько типов парогенераторов:

Промышленные. Напряжение составляет 220–300 вольт, рассчитаны они на сауны общественного типа.
Бытовые. Мощность достигает 4–16 киловатт, подходят для домашнего использования.

Для парилки размером 10–13 кубов подойдет парогенератор на 8–9 киловатт. Если помещение более 15-ти кубов, то оптимально будет установить парогенератор на 12 киловатт. Для небольшой парилки до 5-ти кубов вполне хватит парогенератора с мощностью 5 киловатт.
Выделяют 3 основные разновидности нагрева воды для парогенераторов:

Электродный. При этом ток проходит через воду по электродам. Это нагревает воду.
С помощью ТЭНов. Воду нагревают специальные устройства разной мощности.
Индукционный. Вода нагревается по тому же принципу, что и в СВЧ-печи.

Правила установки парогенераторов

Не всегда есть возможность и желание ставить еще одно устройство в небольшой по размерам парной. Тогда корпус ставится снаружи, а пар подается по термостойкому шлангу — паропроводу. Выбирая место установки необходимо учитывать несколько моментов:

располагать устройство необходимо в непосредственной близости от сауны или парилки;
для предотвращения образования конденсата длина паропровода должна быть минимизирована;
помещение сауны или бани должно иметь хорошую вентиляцию;
обязательно должно быть электропитание 220 — 380 В в зависимости от выбранной модели;
подключают к сети парогенератор через автоматический выключатель;
устанавливать устройство нужно ниже или выше уровня входа паропровода в парилку – это позволит избежать изгибов шланга, а значит, не образуются водяные карманы, которые могут перекрыть подачу пара.

Вот и все требования. Справиться с установкой может каждый более-менее технически грамотный человек.

Советы по монтажу и эксплуатации парообразователей

Чтобы продлить срок службы парогенератора и обеспечить безопасность его использования, необходимо придерживаться следующих правил:

В целях обеспечения безопасности электрический парогенератор устанавливают не в парной, а в соседнем помещении.
Магистраль подачи пара должна быть максимально короткой — так пар не успеет остыть.
Паропровод делают наклонным, чтобы избежать скопления конденсата после выключения агрегата.
Подключение к электрической сети выполняют с заземляющим контуром и УЗО, ток утечки которого не должен превышать 30 мА.
Ёмкость с парообразующей жидкостью лучше оснастить звуковым сигнализатором любого типа — это позволит предотвратить работу без воды, и как следствие, перегорание ТЭНа.
Воду из-под крана использовать не рекомендуется — лучше пропустить её через фильтр.
Для оздоровительного эффекта в жидкость можно добавлять очищенные настои трав и ароматические масла.
Периодически элементы парогенератора очищают от накипи, заливая в прибор раствор лимонной или уксусной кислоты.

Обладая минимальными слесарными навыками, построить паровую пушку или парогенератор для бани можно за один день. Эти простые устройства позволят получить достаточное количество качественного пара. Отныне посещение парной станет чрезвычайно приятным, а её оздоровительное воздействие на организм достигнет того уровня, который сможет обеспечить только настоящая русская баня.

Что такое паровая пушка

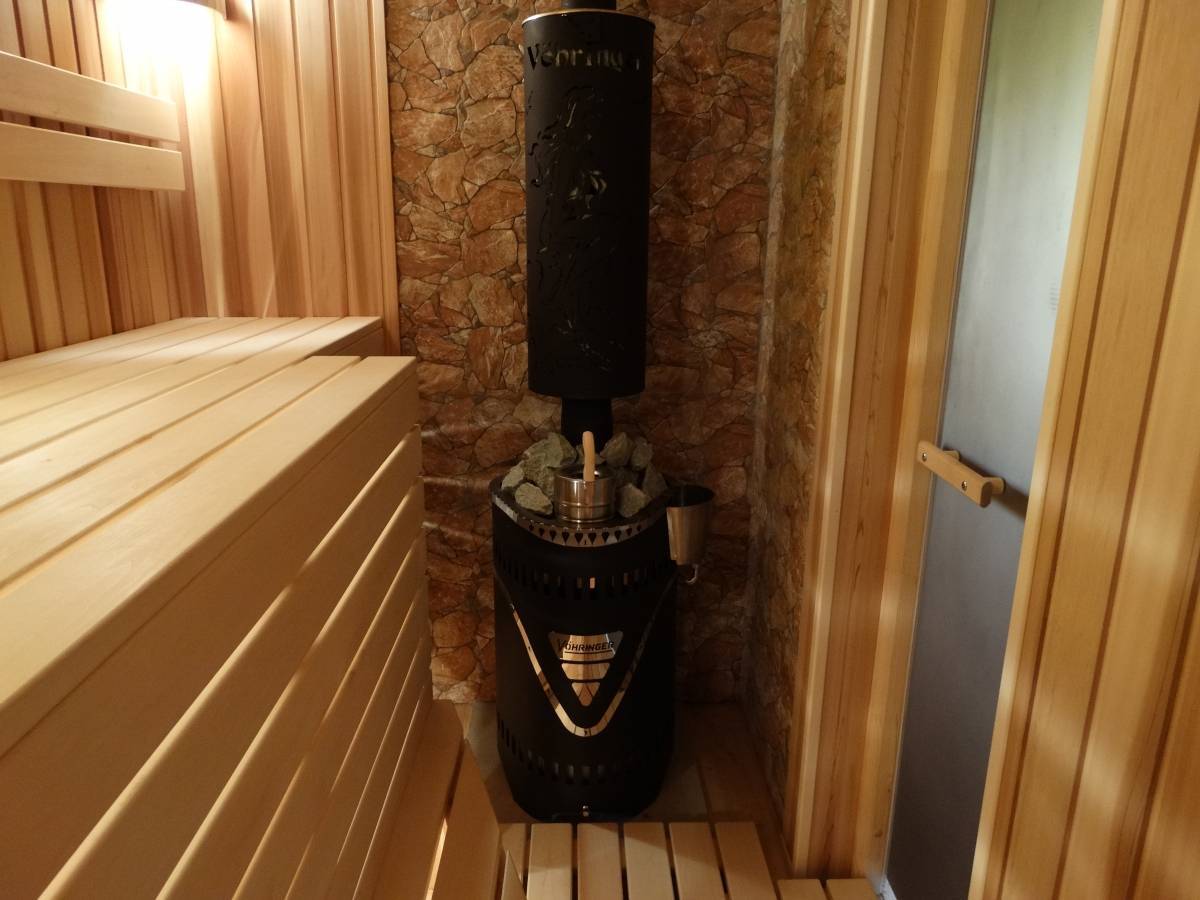

Сильнее всего каменка разогревается внизу, в то время как воду плещут на верхнюю часть. Из-за этого приходится либо раскалять камни намного сильнее, либо довольствоваться не слишком хорошим паром.

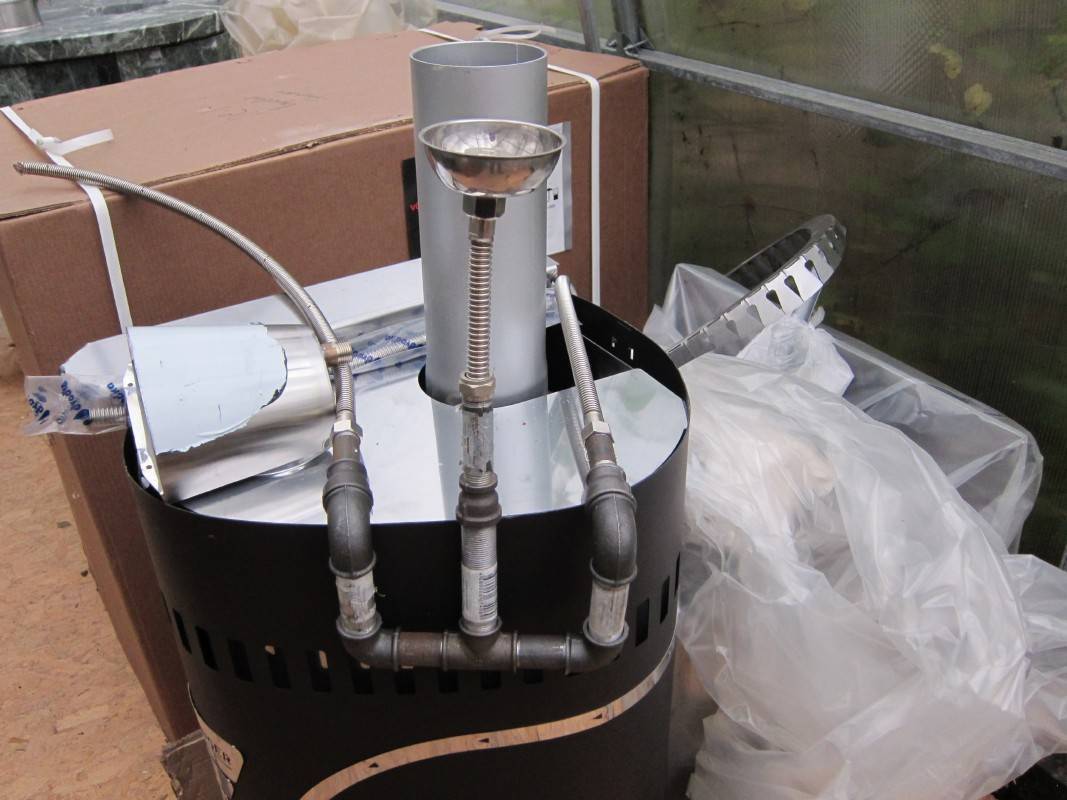

Паровая пушка – это конструкция, позволяющая доставить воду прямо на нижние камни. Она представляет собой толстостенную трубу с отверстиями, которую размещают внизу каменки. Вторую часть трубы закрепляют перпендикулярно и оснащают воронкой. Заливают в нее воду. Вода уходит в нижнюю часть каменки и соприкасается с самыми горячими камнями. Так получают легкий пар.

Минус: пока пар дойдет до верхних камней, он частично остывает. Поэтому иногда ставят пароотвод, который выводит пар по отдельному каналу.

Как работает парогенератор

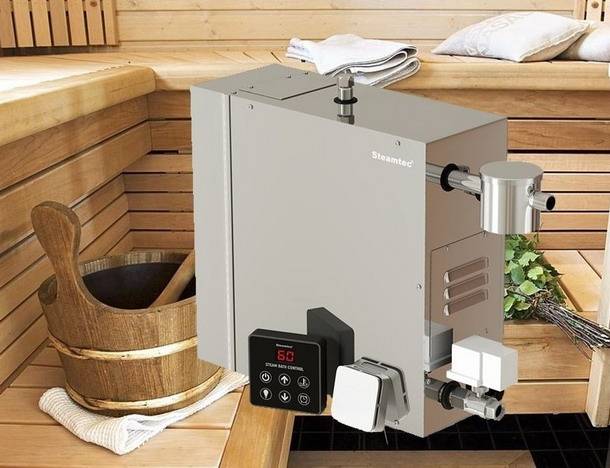

Электрический парогенератор

Парогенератор – электрическое устройство, никак не связанное с печкой. Работает наподобие чайника, но не выключается при достижении воды точки кипения. Парогенератор оснащают вентилем и клапаном, корпус герметизируют. Это позволяет получить мелкодисперсный перегретый пар без капель.

Различают несколько видов устройства:

электродный – воду нагревают электроды;
индукционный – контур, по которому циркулирует вода, накаляется за счет токов самоиндукции;
ТЭНовый – аналог электрочайника или бойлера;
печной – камеру монтируют в топке печки, где она нагревается от открытого огня.

Виды пароочистителей и особенности выбора модели

Чтобы лучше понимать какую модель выбрать, следует разобраться в классификации этой техники, основных производителях и комплектации. Эти знания очень помогут, если вы еще не знаете, как выбрать пароочиститель.

1. Все модели делятся по принципу использования:

ручные или, как их еще называют, переносные пароочистители. Они имеют скромные габариты, недорогие и очень удобные в эксплуатации. Но если планируется генеральная уборка всего дома, рука может весьма быстро устать, да и резервуар с водой в такой модели невелик – придется часто доливать жидкость и ждать ее нагрева;
напольные модели, сильно напоминающие пылесос или швабру. Эти пароочистители довольно большие, но основная часть прибора располагается на полу, в руках остается только гибкий шланг. Такая модель отличается большим удобством и функциональностью.

2. Отличаются пароочистители и по способу нагрева парового котла, как правило, есть модели:

с прямоточным нагревом. В таких приборах вода нагревается по мере ее продвижения к выходу;
с предварительной генерацией пара. В таком приборе вода сначала нагревается до состояния пара, который и генерируется в котле. В этом случае мощность струи и температура пара будут несколько выше.

3. Сам паровой котел может быть изготовлен из стали или алюминия. Причем в алюминиевом котле вода нагревается быстрее и он не обрастает накипью, но сталь является более прочным материалом.

4. Объем парового котла значим только при выборе напольного варианта прибора. Если же вы выбираете ручной пароочиститель, не забывайте к его изначальному весу прибавить вес воды.

5. Мощность прибора тоже сильно варьирует, однако скорость генерирования пара напрямую зависит как раз от этого параметра. Именно от него зачастую зависит и время нагревания жидкости – оно составляет от 20 секунд до 5-10 минут. (Можно наливать уже горячую воду, это сократит время нагрева в разы!)

Если обратите внимание, то заметно, что давление пара, которое указывает производитель, относится исключительно к давлению внутри котла. А вот давление выходящей струи пара зависит от длины шланга и используемой насадки. Лучше отдать предпочтение бытовым приборам с давлением примерно 3 Бар

Лучше отдать предпочтение бытовым приборам с давлением примерно 3 Бар.

7. Выбирая отпариватель-пароочиститель, знайте, чем выше температура выходящего пара, тем лучше он очищает и дезинфицирует.

8. Может быть предусмотрена чистка холодным или горячим паром, в зависимости от выбранной модели.

Следует обратить внимание на длину электрического шнура, чем он длинее – тем дальше вы сможете отойти от розетки. Функция автоматического свертывания есть практически во всех моделях. 10

А вот длину шланга стоит, наоборот, выбирать покороче – за время перехода по шлангу температура пара может значительно снизиться

10. А вот длину шланга стоит, наоборот, выбирать покороче – за время перехода по шлангу температура пара может значительно снизиться.

Ассортимент насадок позволит вам произвести с вашим прибором намного большее количество действий, поэтому на них тоже следует обратить внимание, приобретая пароочиститель

Пароочиститель для стекол

Мытье варочной поверхности пароочистителем

Пароочиститель для мытья окон

Пароочиститель для пола

Пароочиститель для дома Керхер

Выбирая подходящий вам пароочиститель для дома, лучше обратить внимание на ведущих производителей в этой области. Наиболее популярными торговыми марками являются Karcher, Clatronic и Ariete. Зачастую известный бренд идет под руку с качеством и ответственностью за свою репутацию

Удачной вам покупки!

Зачастую известный бренд идет под руку с качеством и ответственностью за свою репутацию. Удачной вам покупки!

Увлажнитель воздуха для дома – важная покупка в отопительный сезон

Тепловая завеса на входную дверь: надежная защита от холодов

Вертикаль чистоты: обычная стиральная машина против вертикальной

Как выбрать газовую плиту: обзор функций, характеристик и моделей

Плита со стеклокерамической поверхностью – новое слово кухонной техники

Принцип работы

Подаваемая в агрегат жидкость под воздействием высокой температуры быстро испаряется, что способствует образованию мелкодисперсных частиц, отличающихся особой легкостью. Сильный нагрев воды создается как за счет контактирования жидкости с раскаленными камнями, так и с участием разогретых стальных элементов, обладающих высокой теплопроводностью.

Наличие специальных каналов для подачи воды способствует тому, что жидкость равномерно распределяется внутри парогенератора, соприкасаясь со всеми его рабочими поверхностями. При этом исходящий пар мгновенно выпускается через отверстия конвекторной системы.

Функциональность некоторых моделей не ограничивается возможностью образования нагретого влажного воздуха. Добавление ароматических масел в специальную чашу устройства позволяет создавать неповторимую атмосферу, наполненную свежестью и приятным запахом.

Виды

Аппараты группируются в зависимости от основного нагревательного элемента:

Электродные

В резервуар этого типа приборов помещены два электрода, на которые в процессе работы подается ток. По воде начинают передвигаться заряженные частицы, за счет чего температура повышается.

ТЭНовые

Для нагрева воды в них трубчатые электрические нагреватели. Они состоят из металлической оболочки, одного или нескольких слоев изолятора и непосредственно нагревательного элемента. Менее эффективны, чем электродные, но гораздо безопаснее.

Индукционные

В этом типе парогенераторов нагрев воды осуществляет трансформатор, генерирующий электромагнитное поле высокой интенсивности. Приборы безопасны и очень эффективны. Главный их недостаток – высокая цена.

Что понадобится для изготовления?

1. Прежде всего для парогенератора нужна емкость вместительностью от 5 литров (для перегонного куба до 20 л). Это может быть:

или пароварка, которой понадобится минимальная переделка. Это почти идеальный вариант, поскольку крышка у нее герметичная и уже есть предохранительный клапан;
, которую придется переработать более основательно;
. Над ней также придется потрудиться;
. Емкость, подходящая лишь в том случае, если других вариантов нет. Здесь придется, кроме установки клапанов, придумать еще надежный вариант герметизации крышки с кастрюлей.

2. Барботер. Таковым может служить сантехнический сильфон из магазина или изготовленный собственноручно из трубки сечением 15 – 22 мм длиной 20-40 см. В трубке делают пропилы через каждый сантиметр либо сверлят отверстия.

Это нужно для того, чтобы пар мог вырываться из этих щелей и равномерно по всему периметру бака нагревал бражку. Трубку скручивают полукольцом, располагая открытый конец примерно посредине куба на высоте 4-5 см от дна.

Для сооружения парогенератора своими руками потребуется скороварка или иная посуда литров на 20-25 (в зависимости от объема перегонного куба) или больше с герметичной крышкой. В качестве генератора пара можно использовать алюминиевый или нержавеющий молочный бидон, эмалированную кастрюлю, бак из нержавейки. Главное условие – она должна герметично закрываться.

Внутреннее устройство парогенератора аналогично электрочайнику – встроенный ТЭН с возможностью регулировки нагрева устанавливается вблизи дна и контактирует с налитой в сосуд водой, непосредственно передавая тепло жидкости. Этим достигается максимальная эффективность использования мощности нагревателя.

Конструкцию необходимо дополнить предохранительным клапаном в крышке сосуда, штуцером для выхода пара и трубкой визуального контроля уровня воды. Термометр тоже желательно установить на уровне крышки. Хотя вода кипит всегда при 100 С, но знать, сколько времени осталось до процесса максимального паровыделения, необходимо для своевременной регулировки мощности нагревателя.

Клапан сделать необходимо по той причине, что сусло и змеевик, находящиеся на пути пара, создают приличное гидродинамическое сопротивление и давление внутри парогенератора может увеличиться довольно быстро, если не сказать стремительно. Это грозит нешуточными неприятностями в виде сорванной крышки, вырванного трубопровода или взрыва испарителя. Наличие клапана превращает сделанный парогенератор для самогонного аппарата своими руками во вполне безопасное устройство.

Клапан можно купить на тех же специализированных сайтах или в хозяйственных магазинах. Рассчитан он должен быть на давление процентов на 30 выше атмосферного. Избыточного давления в 0,3 атм. вполне достаточно для перегонки любого вида сусла.

Клапан монтируется в крышку парогенератора и герметизируется фум лентой или силиконовыми прокладками, в зависимости от конструкции штуцера. Рядом с ним устанавливается и другой штуцер – для подсоединения паропровода. Он должен быть оборудован резьбовым соединением для накручивания соединительного шланга, ведущего к перегонному баку. Вариантов установки штуцера паропровода есть два – в крышке и в верхней части стенки, ниже среза на 2-3 см. единственное условие – он всегда должен находиться выше уровня залитой в испаритель воды.

В крышке необходимо предусмотреть клапан и штуцер

Наилучшим паропроводом для сделанного своими руками парогенератора служит металлический гофрированный шланг для подключения газа. Но можно использовать и нержавеющую или медную трубку, гибкие армированные шланги гидравлических машин (РВД). Последний вариант приемлем, но перед прямым использованием их нужно пропарить на холостом ходу, чтобы устранить запах резины, а использовать можно только новые рукава, бу ни в коем случае. Но это вариант резервный, газовый металлорукав – оптимальный выбор.

Переоборудованию подлежит и перегонный куб. Снизу, на расстоянии 2 см от днища необходимо вмонтировать резьбовой штуцер. С внешней стороны к нему будет подсоединяться паропровод, а с внутренней – свитая спиралью перфорированная трубка для выхода пара. Два-три витка спирали вполне достаточно.

Внешний виток проходит по периметру сосуда, внутренний – поближе к центру. Перфорация выполняется только в верхней части трубки в виде просверленных отверстий диаметром 1-2 мм или прорезей, как удобнее. Расстояние между отверстиями – 1-2 см. Выходящий из них пар должен захватывать как можно больший объем жидкости (сусла). Внутренний паропровод (барботер) изготовляется из того же газового шланга, медной или нержавеющей трубки диаметром 10-20 мм. Алюминий здесь использовать нежелательно.

Возможности электрических парогенераторов

Современные модели способны выдавать пар разной влажности и температуры (от 35оС до 95оС). Эти данные задаются на пульте управления, и все кондиции поддерживаются в автоматическом режиме при помощи датчиков. Это дает возможность создавать в одном помещении атмосферу характерную для бани, сауны или хамама.

Из-за того, что парогенераторы работают в условиях повышенной влажности, к ним предъявляются высокие требования по безопасности. Работоспособность прибора контролируется постоянно и при малейших отклонениях от нормы происходит автоматическое выключение питания.

Разные по мощности парогенераторы (бытовой и промышленный)

Мощность парогенераторов изменяется в широких пределах – бытовые модели имеют от 4 кВт до18 кВт, промышленные бывают в разы мощнее. Выбор устройства по этому параметру зависит от объема помещения. Для небольшой парилки объемом до 5 кубических метров мощность парогенератора должна быть не более 5 кВт, до 13 кубометров хватит 8-9 кВт, а для более просторных необходимы очень мощные модели — до 12-14 кВт.

Создание самодельной электрической парогенераторной печи

На рынке представлен огромный ассортимент парогенераторных установок для бань и саун. Но при желании подобный агрегат можно изготовить самостоятельно.

Предлагаем доступную пошаговую инструкцию к тому, как сделать парогенератор своими руками.

Прежде чем приступить к созданию прибора, следует увеличить показатель инертности парильного отделения. Самый доступный вариант – увеличить количество и массу банных камней, уложенных в емкости из оцинкованной сетки.

Все работы проводятся в следующем порядке:

Емкость для камней устанавливается на электропечь.
На дно выкладываются камни.
Сверху на камни помещается паровая установка.
Выполняется жаростойкий экран из красного кирпича. Труба, оснащенная экономайзером, закрывается магнезитными листами, которые устанавливаются на основание.
Выполняется дополнительная выкладка камней для предотвращения теплового излучения.

Чтобы изготовить самодельный парогенератор, можно взять пустой газовый баллон. Для работы следует подготовить:

баллон от газа;
нагревательные элементы;
стрелочные манометры;
шаровой кран.

Инструкция по созданию парогенератора

В качестве основы для прибора берут использованный баллон от пропана. Перед началом работ остатки газа спускают через входной клапан, а внутреннюю часть корпуса очищают теплым мыльным раствором до полного удаления запаха. Подготовленный баллон тщательно просушивают.
Выполняют врезку нагревательных элементов. Количество тэнов выбирают с учетом объема резервуара: на 10 литров жидкости – 3 кВт. Монтаж элементов осуществляют в нижней части корпуса

Важно помнить, что готовое крепление должно выдерживать рабочее давление в 6 атмосфер.
Верхнюю часть корпуса оснащают 4 выходными трубками с резьбой. К ним подсоединяют элементы автоматики, а также клапан для подачи жидкости и снижения давления.
В боковой части корпуса с отступом в 12 см от верха сваркой фиксируют трубку, оснащенную шаровым краном, который предназначается для контроля над водяным уровнем в баллоне

По мере наполнения резервуара водой кран остается открытым, после чего закрывается.
Газовый клапан из латуни используется для того, чтобы создать элемент для вывода образованного пара. Деталь распиливают на две равные части, демонтируют стержень и проделывают входное отверстие размером 16 мм. Нарезают резьбу и устанавливают кран с шаровым механизмом.
Функцию датчиков для контроля над температурным режимом и рабочим давлением в системе выполняют стрелочные манометры. Для этого достаточно сделать правильное подсоединение приборов к парогенератору.

Разновидности парогенераторов для обогрева хамама и особенности выбора устройства

На сегодняшний день существует несколько типов агрегатов по вырабатыванию пара способных работать не только в комплексе с электропечью (для бань), но самостоятельно создавать комфортную обстановку в парной:

электрические устройства (имеющие сетевое питание);
дизельные;
газовый парогенератор для хамама;
индукционные паровые пушки.

К наиболее востребованным моделям относятся электрические и газовые парогенераторы. Электрические устройства по вырабатыванию пара, достаточно просто монтируются и легко обслуживаются. Газовые парогенераторы, выгодно устанавливать, когда в помещении есть централизованное газоснабжение, тогда стоимость эксплуатации агрегата становится в разы меньше чем всех аналогов.

В ряде устройств могут применяться, как встроенные резервуары, где автоматизированный набор воды, так и отдельные, в которые необходимо самостоятельно доливать жидкость (открывать и закрывать кран).

Расчет мощности устройства для парилки

Выбор мощности парогенератор производится исходя из размеров парной комнаты. На 1 м3 помещения должно приходиться 0,7-0,8 кВт мощности. Если у вас парилка 8 м3, то мощность парогенератора не должна быть менее 7 кВт.

Перед тем, как приобретать парогенератор для хамама или для сауны взамен банной печи (в дополнение), следует определиться за счет чего будут прогревать лежаки и пол (для турецкой бани). Если нагрев будет производиться общий (от парогенератора), то выбирать мощность устройства следует по выше приведенной методике. В случае организации прогрева поверхностей при помощи электрического или водяного теплого пола, мощность парогенератора, требуемую для нагнетания пара, следует уменьшить в 2 раза (по расчетам).

Выбор необходимой мощности паровой пушки зависит от материала и толщины стен. Расчетная методика верна для типовых стен парной изготавливаемых из современных гипсовых и акриловых материалов, облицованных кафелем. Если у вас хамам имеет толстые кирпичные стены, то мощность выбираемого устройства, приходящаяся на 1 м3, должна быть увеличена на 1,2.

Выбор производителя

Отечественный рынок современных паровых пушек постоянно пополняется, но неизменными лидерами остаются следующие – фирмы производители:

Helo – финская компания, производящая все оборудования для бань и саун имеющая, практически, 100 летнюю историю (основана 1919г.). За долгие годы существования зарекомендовала себя ка надежный производитель оборудования. Парогенераторы данной компании представленным в широком модельном ряде, и получают массу положительных отзывов, особенно если устанавливаются в небольших хамамах для частного использования;
Tylo — шведская компания-производитель всего необходимой оснастки для банных комплексов частного и масштабного использования. Парогенераторы Tylo мощностью до 10 кВт пользуются большим спросом и считаются одним из лидеров данного сегмента;
Hygromatik – фирма долгие годы производит бытовое оборудование в данной сфере. Печи, парогенераторы и многие другие устройства компании широко применяются в банных комплексах различного масштаба, спа-салонах и фитнес-центрах. Все устройства компании предназначены для постоянной эксплуатации, отличаются надежностью и долговечностью.
EOS- немецкая компания специализирующаяся на производстве банных устройств большой мощности для масштабного применения. Парогенераторы данного бренды стоит приобретать для больших банных комплексов с постоянным наплывом клиентов. Все оборудование фирмы выполняется из высококачественных материалов и имеет не малую стоимость.

Выбирая парогенератор стоит помнить, что это достаточно мощное устройства, которое должно соответствовать определенным критериям надежности. Поэтому при выборе агрегата лучше довериться производителю «с именем», который имеет сеть сервисных центров по стране, чем покупать товар нового неизвестного бренда.

Возможности банных парогенераторов

Сложно представить парилку без влажного воздуха и чистого пара, оказывающего благотворное воздействие на человека. В чем же заключается польза от пребывания в бане?

увлажнение кожных покровов, расширение и очищение пор;
улучшение кровоснабжения, лимфотока и работы сердечной мышцы;
расслабление мышечного корсета и детоксикация организма;
профилактика заболеваний дыхательной и мочеполовой систем;
укрепление волос и ногтей, клеточная регенерация.

В быту парогенераторные устройства используются для эффективной очистки любых поверхностей от загрязнений и болезнетворных микроорганизмов.

Пар, образованный при работе обычной каменки, быстро выводится через печную трубу, в то время как парообразователь в баню представляет собой герметичную конструкцию, способную поддерживать высокое рабочее давление в диапазоне от 20 до 97 градусов, благодаря чему происходит преобразование влаги в густой пар.
