Как сделать обвязку каркасного дома из досок: нижняя и верхняя: фундамента и второго этажа своими руками – Обзор

Верхняя обвязка

Этот брус необходим, чтобы равномерно распределить вес кровли и снеговой нагрузки, передаваемый стропилами, на стены. Чтобы упростить работу своими руками верхняя и нижняя обвязка изготавливаются из одного и того же материала одинакового сечения. Скрепление балок между собой происходит так же как и в предыдущем случае.

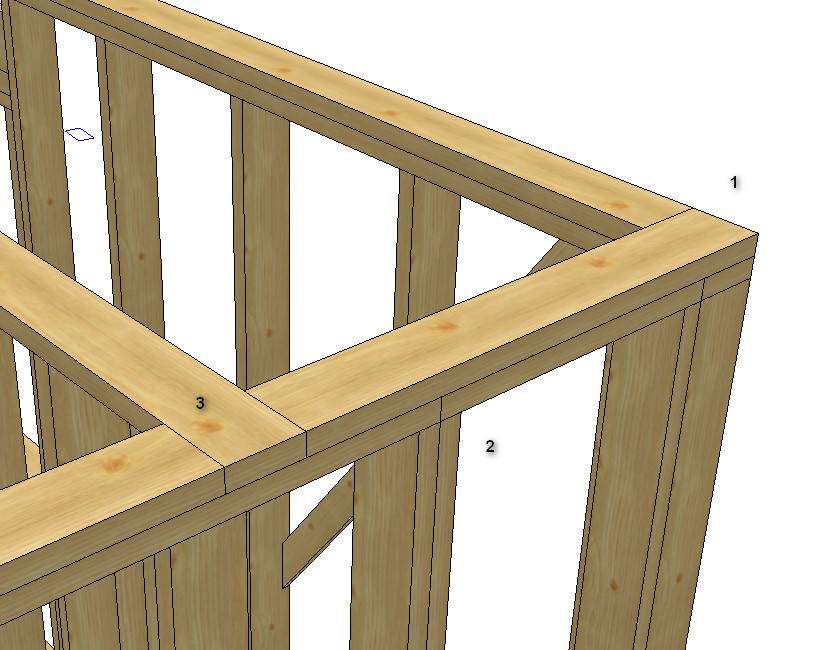

Схема верхней обвязки каркасного дома

Крепление обвязки к стойкам каркаса

Крепление может осуществляться с помощью врубок или стальных уголков. При использовании первого способа необходимо заранее вычислить высоту стоек с учетом врубки.

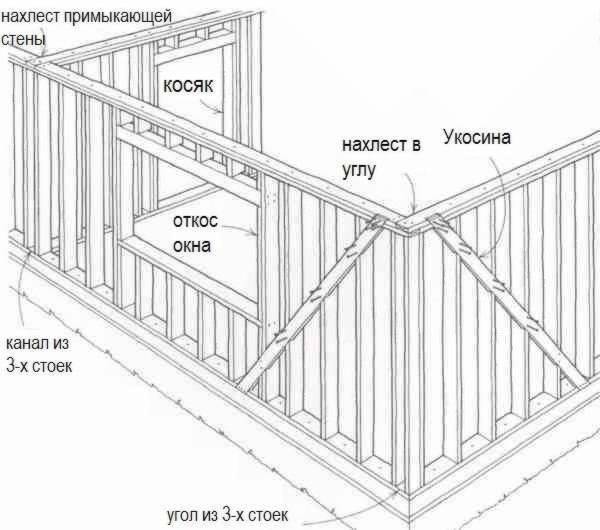

Варианты крепления вертикальных стоек каркаса к брусу нижней обвязки

В обвязочном брусе под каждую стойку предусматриваются специальные пазы, при этом они должны совпадать с пазами для крепления стоек в нижней обвязке. Дополнительно конструкция фиксируется гвоздями. При креплении своими руками с помощью уголков стойки фиксируются саморезами.

Методы крепления

Чтобы понять, какой материал лучше использовать, стоит рассмотреть варианты крепления и пошаговую процедуру обвязки с использованием вышеупомянутых материалов.

Резьбовое соединение

Резьбовой способ в основном используется при обвязке брусом и включает в себя несколько этапов:

1. Закручивание винтов в брус сквозь оголовок сваи (используются саморезы типа «Глухарь», длинной 100-150 мм, диаметром 8-10 мм).
2. Подрезание краев бруса для соединения внахлест.
3. Закручивание саморезов в местах нахлеста.
4. Дополнительное усиление углов металлическими уголками (можно использовать обычные саморезы по дереву со шляпками «крестовина»).

Дополнительно места соединения можно усилить скобами.

Сварное соединение

Для двутавровых балок и швеллеров лучший метод соединения — сварка. Для последних можно использовать анкера, но этот вариант требует специальных навыков металлообработки.

Для данного способа монтажа гидроизоляция не предусматривается ввиду аналогичного состава материалов. Полка двутавра укладывается на оголовки свай и приваривается. На углах балки подводятся вплотную друг другу или подрезается под углом, после чего накладывается шов.

Использование хомутов

Данный вид соединения используется исключительно в обвязке из бруса. При этом крепление к оголовкам свай все равно осуществляется на болтах или анкерах. Хомуты представлены стандартными металлическими уголками без ребра жесткости посередине.

Когда брус соединяется внахлест, уголки накладываются таким образом, чтобы две его стороны прилегали к двум брусам одновременно. После чего в предусмотренные отверстия вкручиваются саморезы.

Способы крепления бруса верхней обвязки

Теперь остановимся на способах крепления бруса верхней обвязки. Они ничем не отличаются от способов крепления вертикальных стоек каркаса наружных стен стальными уголками или крепления при помощи полной или неполной вырубки.

Перед установкой балок межэтажного перекрытия, которые также будут служить лагами пола верхнего этажа, необходимо придать каркасу первого этажа достаточную жесткость. Делают это, установив постоянные раскосы.

Устанавливают раскосы любым способом (врубкой, металлическими креплениями) или просто пробивают гвоздями достаточной длины (гвоздь должен входить в дерево стойки на глубину не меньше 80 мм).

Если вертикальные стойки наружных стен каркаса установлены методом врубки, узлы креплений стоек к брусам обвязки и узлы креплений раскосов желательно усилить металлическими скобами, изготовленными из круглого прута диаметром 8-10 мм или узких полос листового металла толщиной 3-4мм.

Придав каркасу необходимую прочность, приступают к установке балок перекрытия.

Посмотрите на фото верхней обвязки каркасного дома: в отличие от перекрытия первого этажа, где балки уложены на столбики и тем самым равномерно распределяют вес, межэтажные перекрытия опираются на стены лишь концами, в редких случаях под них возводят специальные опоры. Поэтому, прежде чем приступать к работе по укладке балок, необходимо рассчитать расстояние между ними. Чаще всего оно составляет 1 м.

Изгиб балки — деформация в результате нагрузок от веса утеплителя, пола, мебели и людей. Это ее естественное физическое свойство. Увидеть изгиб сложно, но специальными инструментами его можно замерить.

Расчет строительного подъема основывается на величине изгиба балки и принимается не более 1/300 длины межэтажных перекрытий и не более 1/250 — чердачных. Например, если нужно перекрыть чердак длиной 9 м, максимальная высота строительного подъема составит 3,6 см (900:250). При такой же длине пролета для межэтажного перекрытия она равна 3 см (900:300).

Учитывая эти величины, балки обрабатывают соответствующим образом. После их укладки на потолке будет небольшой изгиб, но со временем в результате нагрузок он выпрямится. Если частота укладывания балок меньше 1м (например 50 см), иногда вместо брусьев используют толстые доски, укладывая их на ребро.

Размер балок зависит от конструктивных решений здания, количества этажей и величины нагрузки. Габариты, а также частоту укладки (шаг балок) рассчитывают при разработке проекта дома.

После всех расчетов и выпиливания строительного подъема концы балок остругивают, подготавливая для соединения с каркасом стены.

Традиционно балки перекрытия укладывают параллельно той стороне стены, которая короче. Частота укладки зависит от сечения балки и длины перекрываемого пролета.

Если дом строится по готовому проекту, то в документах обязательно есть чертеж раскладки балок межэтажного перекрытия. Когда же строительство ведется без проекта, не лишним будет нарисовать перед началом работ элементарную схему.

На ней необходимо проставить реальные размеры возводимого каркаса

Обращаем внимание на то, что расстояние между балками перекрытия должно совпадать или быть кратным расстоянию между стропилами. Например, если между стропилами запланировано установить расстояние в 1000 мм, то между балками перекрытия должно быть расстояние 1000 или 500 мм

Соединения обвязочного бруса

Соединяя обвязочный брус в углах и по всей длине, необходимо соблюдать технологии. От этого зависит прочность и долговечность каркасной конструкции. Строители используют определенные обвязочные узлы:

• самих углов («в полдерева»);
• в длину («в лапу»);
• угловые («коренной шип»);
• угловые («встык).

Кроме того, выпилы, благодаря которым соединяют брус, так же делают различными способами, применяя разнообразный инструмент (топор, бензопила). Чтобы сделать выпилы наносится разметка (вертикальная и горизонтальная). Ширина выпила равнозначна ширине стороны бруса, а глубина должна быть равна половине его стороны. Выпиливать следует по вертикали, таким образом, спил получается ровным. Правильное соединение бруса — ответственный этап в строительстве зданий. Если не соблюсти технологию, то возможна деформация увеличивается, а в худшем случае, разрушение дома.

Технология в зависимости от типа фундамента

В зависимости от типа фундамента используют несколько технологий строительства  нижней обвязки каркасного дома.

Размещение на ленточном фундаменте обвязочного материала  не вызывает особого труда. Для этого необходимо:

1. Уложить слой гидроизоляции.
2. Подготовить отверстия (гнёзда) в углах бруса.
3. Закрепить болтами или скобами каркасник.
4. Выровнять все по уровню.

Сделать обвязку на свайном фундаменте тяжелее. Как правило, его используют для строительства одноэтажных домов. Для этого необходимо соблюдать несколько этапов:

• каждый столб и обвязочный материал прокладывают гидроизоляцией (битумом, рубероидом, мастикой и  т.д.);
• брус раскладывают для укладки;
• крепление обвязочного материала к сваям выполняется болтами, скобами, другим прочным крепежным материалом;
• проверка горизонтали по уровню;
• усиление углов уголками, гвоздям, скобами, пробками и т.д.;
• крепление лаг.

Технология укладки на плитный фундамент делится на два вида: платформенная и стоечная.

При поднятии стен стоечным способом, укладка обвязочного материала проходит следующие этапы:

1. Проводится изоляция плиты.
2. Укладывается брусовый материал в угловые гнезда.
3. Проверка горизонтали, выравнивание, усиление.
4. Монтаж лаг.

При платформенном методе:

1. Укладывается рулонный гидроизолятор.
2. Монтаж лаг пола.
3. Настил чернового пола.
4. Установка стен.

Перечень требований к обвязке

Материалы и конструкции для обвязки каркасного дома должны соответствовать всем требованиям технологии возведения данного типа строений.

Добиться наиболее прочной обвязки можно при использовании сдвоенных либо строенных досок, соединенных между собой. Доска должна иметь одинаковую геометрию и размеры и скрепляться между собой при помощи анкеров либо скоб.

Размеры деталей обвязки (толщина доски, сечение бруса либо диметр бревен) подбираются исходя из толщины стен здания.

Древесина хвойной породы является наиболее оптимальной для обвязки домов, построенных по каркасной технологии. Это обусловлено ее прочностными показателями, сроком службы, устойчивостью к перепадам температуры и воздействию неблагоприятных атмосферных явлений. Смола хвойной древесины предотвращает гнилостные процессы и повышает влагостойкость. Коме того, хвойные древесные материалы имеют привлекательную цену.

Древесный материал для обвязки требуется обработать антисептическими веществами чтобы защитить его от гниения, а также использовать антипирен для защиты от горения. Все это необходимо выполнить до начала работ по монтажу обвязки.

Установка нижней обвязки своими руками

После того как фундамент залит, закуплены все необходимые материалы и подготовлены инструменты, можно переходить к обвязочным работам:

1. Нужно проверить основание на наличие неровностей. Если таковые имеются, необходимо их устранить, для чего нужно использовать цементный раствор. Допускаются неровности до 3 сантиметров, если они не превышают этого значения – значит, можно их не исправлять;
2. Укладывается гидроизоляционный слой с помощью рубероида и мастики (мастика служит “клеем” для рубероида). Слой защитит основание и каркас дома от попадания влаги;
3. Процесс обвязывания начинается с углов основания (фундамента). Выполняется сборка конструкции для первого угла, от которого и будет начинаться вся обвязка. Правильность выполнения работы можно проверить при помощи обыкновенного строительного треугольника;
4. Начинается укладка досок. Стыки на углах укладываются при помощи выборки либо “лапу”, либо в “пол дерева” (это наиболее распространённые варианты). Все диагонали и угловые стороны должны быть выведены идеально ровно перед креплением основных узлов конструкции. Фиксировать их можно с помощью обычных гвоздей, размер которых (имеется в виду забивная часть крепежей) должен составлять не менее 150 миллиметров, расстояние до кромки должно быть от 2 сантиметров и более.

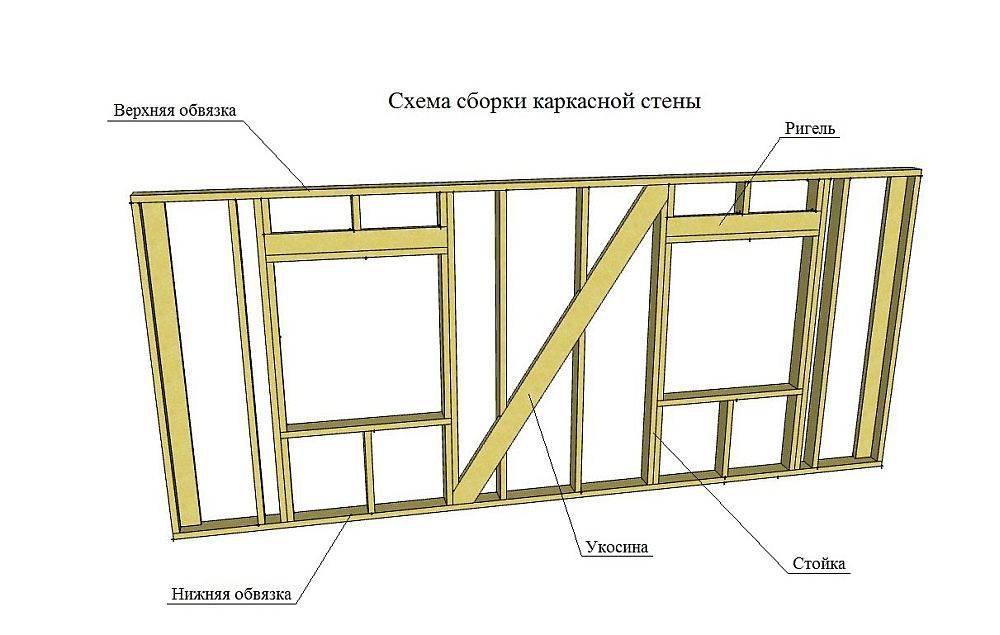

   Схема крепления стен каркасного дома к полу

Основные требования и назначение обвязки каркасного дома

Обвязка кровли и фундамента производятся для укрепления каркаса, его прочности и надежности. Нижняя и верхняя играют разные роли, но их конструкция в принципе одинаковая.

Нижняя обвязка способствует укреплению конструкции здания внизу. Она в равной мере распределяет нагрузку по периметру дома. Верхняя предназначается для объединения стенок дома снаружи и внутри в единое целое. Она обеспечивает нагрузку между стенками и перекрытиями, которая распределяется также равномерно. Перед процессом работ, фундамент должен быть готовым.

Все детали каркасной постройки соответствуют определенным требованиям:

• Доски применяются стандартные, ровные с размерами: 38х100 или 38х140 мм. При использовании бруса его размеры составляют: 150х150, 120х120, 100х100 мм.
• Предпочтительнее использовать материалы из хвойных сортов древесины, поскольку их эксплуатационные характеристики наиболее подходят для этих целей.
• Материалы должны служить долгое время. Для этого их необходимо покрывать антисептиком, чтобы предотвратить гниение, в противном случае, потребуется замена элементов.

Дополнительная обработка брусьев обвязки никогда не будет лишней Источник stroyfora.ru

Стойки и другие детали должны обладать высокой прочностью.

Слой обвязки обязательно должен повторять контуры фундамента. Если будут несовпадения по ширине, то станет скапливаться влага, что приведет к разрушению древесины.

Что такое обвязка каркасного дома и какую выбрать

Ключевая особенность каркасного строительства – сниженный вес стен по сравнению со всеми остальными технологиями. Внутри каркасной стены находится пустота, что дает значительно меньшую нагрузку на фундамент. Поэтому и сам фундамент делают более легким (обычно выбирают свайно-винтовой и ленточный типы).

Но элементы конструкции такого фундамента располагаются по отдельности, и поэтому их нельзя назвать очень устойчивыми. Чтобы «собрать» сваи и столбы воедино, укрепив тем самым весь фундамент и создав дополнительную опору для стен, требуется обвязка стен каркасного дома.

Устройство обвязки каркасного дома – это деревянная конструкция, которую укладывают на фундамент сверху. Она бывает выполнена из разных видов древесины, от бруса до бревна. Иными словами, это деревянная «прослойка» между фундаментом и стенами, выполняющая 3 задачи:

• укрепляет фундамент;
• уменьшает несущую нагрузку на фундамент;
• служит основанием для силовых опор постройки (стен, укосин, стоек).

В каркасном строительства обвязывание необходимо почти всегда. Единственная ситуация, когда это необязательно (но всё равно рекомендовано) – если дом одноэтажный и маленький, а сваи возвышаются над землей не больше, чем на 50 см. В остальных случаях не обойтись.

Обвязка бывает 2 типов:

• одинарная;
• двойная.

Каждая из категорий имеет свои особенности. Их нужно изучить, чтобы понять, какой тип лучше выбрать в конкретной ситуации.

Одинарная

Одинарная обвязка под каркасный дом – это венец из древесины (чаще всего бруса), уложенный в 1 ряд и надежно закрепленный на фундаменте. Поверх такой конструкции кладут слой гидроизоляции, а потом – монтируют чистовой венец для строительства стен.

Главное (и, пожалуй, единственное) достоинство одинарного типа – его дешевизна. Материалов требуется в 2 раза меньше, чем на двойной тип, поэтому и расходы существенно сокращаются. Но использовать одинарную конструкцию можно только в отдельных случаях. Она точно не подходит для:

• свайно-винтового фундамента;
• опорно-столбчатого фундамента;
• двухэтажного дома;
• одноэтажного дома с мансардой.

При использовании одинарной конструкции для фундамента обязательно нужна еще и верхняя обвязка перекрытия. Она помогает скрасить недостатки одинарного типа – сильно повышенный риск перекоса стен, появления плесени в нижних углах сооружения.

Еще один недостаток одинарной – «гуляющий» пол. При эксплуатации это выражается в скрипах и «просадках» во время ходьбы. Поэтому намного чаще одинарной форме предпочитают двойную.

Двойная

Двойной тип обвязывания – это конструкция, состоящая из 2 рядов бруса. Первый ряд укладывают как при одинарной – на фундамент плашмя. Сверху размещают второй ряд из такого же бруса, только уже уложенного на ребро. А только потом, поверх второго ряда, кладут слой гидроизоляционного материала.

Считается, что правильная обвязка фундамента – именно двойная. Она выполняет все функции одинарной, но со значительной большей надежностью и эффективностью. А единственный ее недостаток – повышенные расходы на материалы (брус и крепления).

Чтобы понять, зачем нужна двойная обвязка каркасного дома, стоит перечислить ее явные достоинства:

• делает возможным строительство на любом типе фундамента;
• равномерно распределяет нагрузку на фундамент;
• снижает риск любых деформаций стен;
• продлевает срок службы пола;
• улучшает теплоизоляционные свойства дома;
• облегчает будущие ремонтные работы.

Единственный случай, когда без двойной формы можно обойтись – это скромных размеров дом, строящийся на ленточном фундаменте. Но и в такой ситуации многие специалисты порекомендовали бы двойной тип.

А при других типах фундамента двойная просто необходима, ведь одинарная не способна равномерно передать нагрузку дома на «точечное» (свайное, столбчатое) основание.

Монтаж нижней обвязки

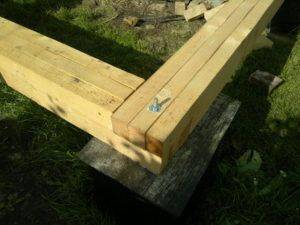

Соединение обвязки должно лежать на листе рубероида

Технологией монтажа обвязки может овладеть любой специалист, который знаком с основными принципами строительства. При обустройстве этого элемента необходимо соблюдать определенные этапы:

• выбор и монтаж фундамента;
• закупка и подготовка стройматериалов;
• установка и соединение между собой обвязки.

Монтаж фундамента

Качество обвязки дома напрямую зависит от правильности монтажа фундамента, поэтому нужно подойти к его заливке со всей ответственностью. Перепады на протяжении фундамента не должны превышать 1 см, углы конструкции должны быть обязательно исполнены под 90˚. Отклонение в ту или иную сторону может создать проблемы при дальнейшей установке каркаса здания.

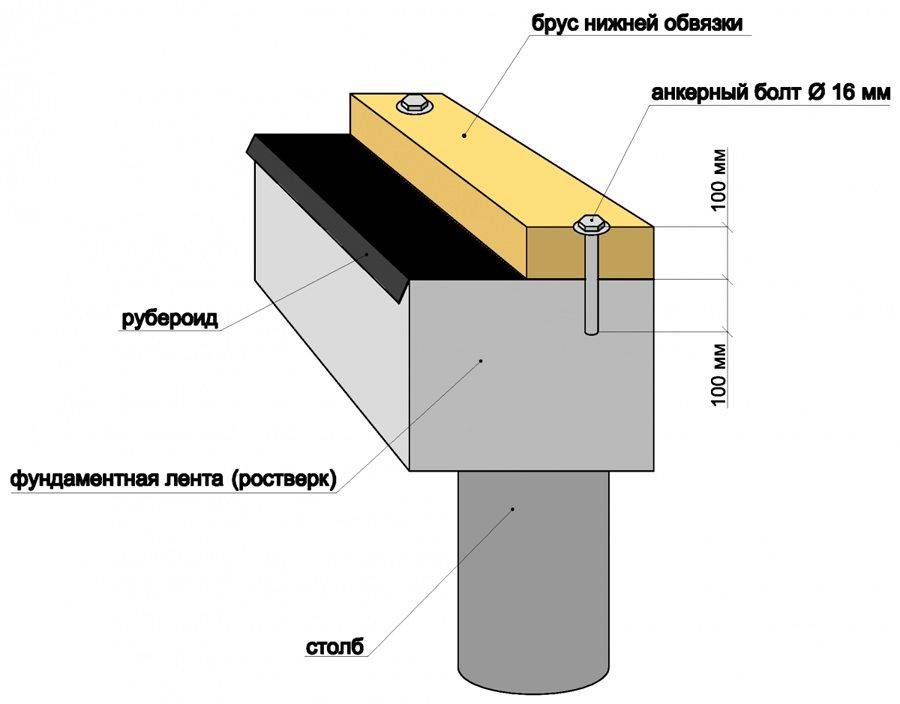

На этапе заливки фундамента в подсыхающий бетон монтируются анкерные болты

При заливке фундамента, когда он начинает схватываться, нужно утопить в нем специальные пробки из дерева или анкерные болты для крепления цоколя и основания. Рекомендуется выдержать расстояние между крепежными элементами 1,5 м.

В случае присутствия перекосов по периметру в ленточном или свайном фундаменте их обязательно нужно выровнять посредством цементного раствора.

Далее прокладывается гидроизоляционный материал. Обычно для этого используют рубероид, который приклеивают мастикой.

Выбор и подготовка материала

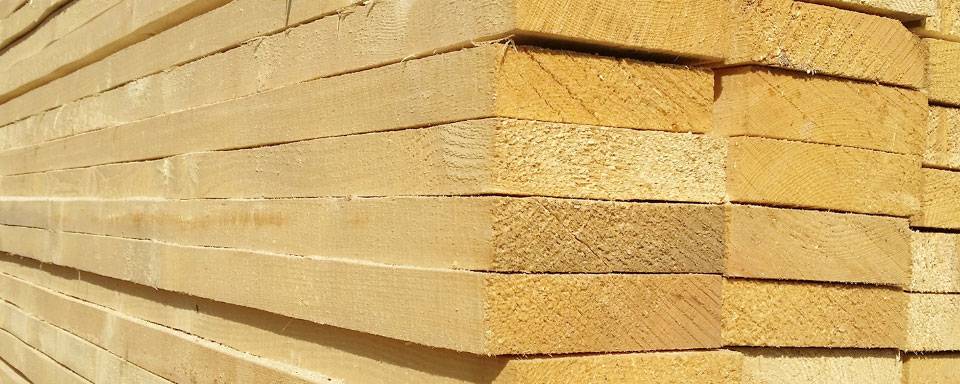

В качестве материаля для обвязки рекомендуются хвойные породы

Обвязка каркасного дома своими руками делается без каких-либо усилий, главное, соблюдать нормы и правила строительства.

В качестве материала предпочтение отдается хвойным породам дерева.

В отличие от лиственных пород хвойные имеют ряд существенных достоинств:

• ствол без деформации;
• хорошие прочностные качества;
• пониженная проницаемость влаги;
• длительный срок службы.

Материал для обвязки необходимо хорошо просушить

Из хвойных пород дерева для брусового строительства обычно используют лиственницу, сосну или ель.

Выбор зависит от местности и определяется наличием того или иного материала, надежностью, необходимой плотностью и ценовой политикой конкретного региона.

В качестве формы пиломатериала для обвязки может служить доска, брус или бревно. При этом если имеется необходимость применения пакета досок, то они крепятся обязательно по методу шахмат с использованием разных по длине шурупов.

После покупки сырья и до монтажа обвязки весь пиломатериал необходимо хорошенько просушить и обработать с помощью специализированных антисептиков (они препятствуют образованию плесени и грибка) и антипирена (он улучшит огнеупорные качества и обеспечит защиту от возгорания).

Особенно это актуально для сосны, так как в ней содержится большое количество смолы.

На этапе подготовки древесины нужно определиться с подбором деталей для углов и способом крепления. Различают два метода соединения бруса: в полдерева (когда по краям угловых элементов вырезается прямоугольник) и полулапу (когда срез делают не под углом в 90˚). Для выпиливания можно использовать ручную пилу или электрический рубанок. Подробнее об обвязке смотрите в этом видео:

Установка обвязки

Строго следите за ровностью углов

Этот этап начинают с определения угловых отметок. Необходимо выбрать точку, которая потом будет служить в качестве первого внешнего угла дома.

Его отмечают с помощью вбиваемого гвоздя. Далее определяют остальные точки по периметру фундамента.

Каждый угол должен быть прямым. Рекомендуется это проверить посредством строительного треугольника или специализированного лазера, чтобы потом не было перекоса при возведении стен.

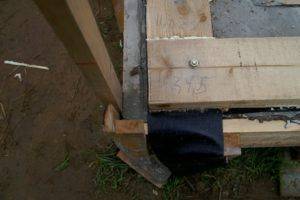

Стыковочные места уплотняют специальной лентой

В первую очередь делается монтаж первоначально отмеченного угла, и начинается укладка пиломатериала. Все стыковочные места необходимо заполнить специальной уплотнительной лентой. Если используется пакет досок, их рекомендуется класть на ребро.

Это нужно для вертикальных сцеплений болтов относительно древесины. По прямым местам обвязка соединяется лобовым крепежом и снова прокладывается уплотнитель. Между собой элементы из досок следует обвязывать посредством металлических скоб и углов.

После того, как обвязка проложена, следует еще раз проверить правильность соблюдения угла 90˚ и горизонтальный уровень всей конструкции. Далее можно заняться вырезанием отверстий для лаг и установкой стен.
