Когда продухи не нужны
Некоторые конструктивные решения, которые были выполнены во время возведения здания, позволяют не сооружать продухов. Среди них можно выделить:
- закрытое подпольное пространство;
- наличие пароизоляции;
- наличие вентиляции подпола;
- под домом есть подвал или гараж.
Закрытым можно считать такое подпольное пространство, когда полом является сплошная плита перекрытия. В то же время под ней пространство должно быть засыпано грунтом или песком. Продухи не потребуются и в том случае, когда под пол была уложена пароизоляционная мембрана. Если она уложена единым контуром без пробелов по швам, тогда газообмен идет в одном направлении и радон не поступает в помещение. Дополнительная вентиляция в виде продухов в фундаменте не требуется и в тех случаях, если подпол уже вентилируется в пассивном или активном режиме. При этом обмен воздухом должен быть не меньше одного литра в секунду на 10 м 2 . Продухи не потребуются в том случае, если в цокольном пространстве находится подвал для хранения различных вещей или гараж. Благодаря частому посещению этих помещений происходит естественный обмен воздушными массами, что предотвращает возникновение неприятных ситуаций.
Расчет продухов в фундаменте
Отверстие продуха может быть круглой, прямоугольной, квадратной формы.
Отверстие сквозное, т.е. его длина равна ширине ленты. Размещают продухи во всех стенках цоколя, друг напротив друга, чтобы обеспечить прямоток. Если фундамент расположен под внутренними несущими перегородками, там тоже делают отверстия.
Расстояние от земли как можно больше (не менее 30 см), чтобы в подвальное помещение не затекала талая вода.
При расчете количества и размера учитывают погодные условия и состояние грунта. Обычно исходят из соотношения 1 отверстие на 2 метра погонных. Другой способ расчета – разделить суммарную площадь пола на 400, получится общая площадь всех отверстий.
Обратите внимание
Оптимальные размеры продухов в фундаменте – 10-15 см (диаметр окружности), 10 см и 15 см – длина сторон прямоугольника. Минимально допустимое сечение – 5 см2.
С увеличением площади дома размер отверстий может увеличиваться.
Отверстия в фундаментах разного типа
Начинающему строителю может показаться, что проще всего сделать канал с помощью перфоратора, ведь в этом случае он будет готов всего через пару часов. Но в действительности, такой способ является неприемлемым из-за его небезопасности и высокой трудоёмкости. Кроме того, боек перфоратора крошит основу дома, тем самым деформируя её. Со временем все образовавшиеся микротрещины дадут о себе знать и станут серьёзной угрозой целостности фундамента. Влага, попавшая внутрь такой трещины, может замёрзнуть и значительно расширить её.
По этой причине правильнее всего запланировать устройство продухов ещё на этапе сооружения основания. Выбранная технология обустройства каналов будет зависеть от того, как строится цокольный пояс. Далее вы узнаете, как организуется вентиляция в кирпичном, монолитном фундаменте, а также в деревянном цоколе.
Кирпичный фундамент
Продухи в кирпичном фундаменте обустраивают следующим образом.
- Работа начинается со 2-3 слоя кладки, отсчитываемой от земли или от границы отмостки. Во время укладки кирпича пропустите несколько штук, заменив их металлической трубой, имеющей круглое или квадратное сечение.
- Последующие ряды нужно формировать так же, обкладывая границы трубы.
- Последний ряд кладки должен закрывать трубу. Для этого уложите кирпичи на тело вентиляционного канала. Следующие слои кирпича укладывают как обычно.
- Установите решетки и систему запоров.
Используя этот способ, вы легко добьётесь правильного соотношения между площадями отверстий и самого цоколя. Более того, кирпичная кладка собирается из одинаковых элементов, что делает возможным точное совпадение осей каналов.
Вентиляционные окошки в кирпичной кладке.
Монолитный фундамент
Продухи в монолитном основании нужно сделать в то же время, когда проводится установка опалубки. В продаже имеются готовые части ограждения с отверстиями. С помощью них монтаж элементов для продухов проводится намного проще.

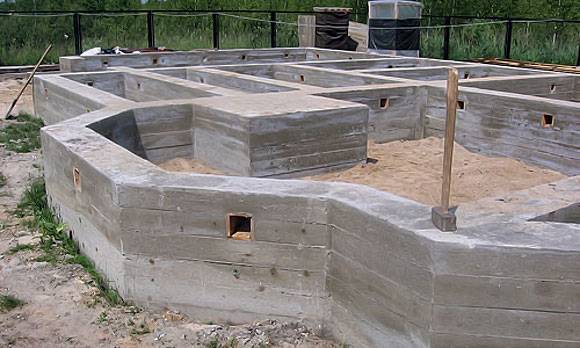

Отверстия в монолитном фундаменте.
Вентиляция в монолитной структуре организуется согласно следующим пунктам.
Соберите опалубку и армирующий каркас. Проделайте отверстия в нужных местах стенок опалубки.
Оберните трубу или заготовку слоем рубероида и поместите в открытые люки
Важно прошить опалубку насквозь.
Места прохода трубы или заготовки на стенах герметизируйте плёнкой или рубероидом. Также можно сделать дополнительный защитный каркас из арматуры вокруг продухов
Для этого используйте поперечные элементы.
Не забудьте поставить решетки и запоры, чтобы при необходимости можно было закрыть вентиляцию на зиму.
Опалубка сооружается с учетом того, в каких местах будут размещены окошки.
Цоколь деревянного дома
Для деревянного дома требуется особый способ организации продухов. В данном случае продух необходим не только для вентиляции, но и для защиты конструкций от гниения.
В деревянном доме продухи обычно выполняют в закладных балках между первым и вторым венцом. Также допускается сделать их между первым бревном и фундаментом.
Продух создаётся по определённой схеме.
- Отметьте места для вентиляционных окон.
- При помощи бензопилы сделайте сквозные пропилы в закладных брёвнах.
- Обустройте пропиленные отверстия досками. Лучше сделать это в виде короба, так срезы станут незаметными.
- На входе в каждый продух установите решетки.
Естественная вентиляция погреба в гараже
Если погреб находится в подвале, то может использоваться вентиляция двух типов:
Последняя хороша тем, что не требует больших финансовых затрат. Ей отдается предпочтение, когда погреб больше 20 м3 в объеме. Естественная вентиляция состоит из приточной трубы и вытяжной. С помощью первого канала с улицы поступает свежий воздух, с помощью второго, подвальный воздух отводится наружу. Чтобы в помещении не было остывших мест и застоя воздуха, необходимо устанавливать трубы в противоположных углах.
В погребе вытяжку делают максимально высоко. Ее можно монтировать 2 способами:
- насквозь, через перекрытие гаражного пола с выводом на крышу;
- сделать отверстие в стене погреба.
В первом варианте следует, чтобы длина вытяжной трубы был выше коньковой части крыши на 50 см. Наконец, вентканала стоит установить козырек или дефлектор. Он защитит вентиляцию от осадков и пыли, создаст дополнительное разрежение.
Сами трубы можно выбирать из любого материала, чаще, это канализационные пластиковые диаметром 10-20 см. Можно использовать асбестовые. Диаметр вентиляционных каналов рассчитывается по такой формуле: на каждый 1 м2 помещения, должен приходиться 1,5 см диаметра трубы.
Каналы оснащаются заслонками, чтобы во время морозов можно было легко перекрыть трубы
Важно правильно их установить, заслонки бывают круглыми и прямоугольными. Любой тип вентиляции оборудуется ними, независимо, жилое или хозяйственное помещение
ПРОДУХИ ИЗ ДРЕВЕСИНЫ
При обустройстве вентиляционных проходов могут быть использованы обрезки труб и дерево. Надо сказать, что последний вариант крайне неудобен. Извлечение досок из фундамента можно производить не раньше, чем через 25-30 дней. За этот период они успевают сильно пристыть к бетону и удалить их бывает весьма сложно. Но если иного варианта нет, то действовать можно по следующей схеме:
1. Приготовить несколько инструментов, а именно, кувалду, молоток, стамеску, длинное сверло по металлу размером 12-14 мм, буравчик по дереву длиной больше ширины фундамента.
2. Сверлом по металлу просверлить брусок с обеих сторон.
3. Буравчиком по дереву выполнить сквозную дыру.
4. Увеличить отверстие стамеской в любую сторону от центра.
5. Аккуратно отбить «приклеенную» рейку сначала стамеской, затем кувалдой.
Процесс извлечения бруса из фундамента требует определенной сноровки, поэтому удобнее использовать другой метод.
Назначение продухов в фундаментах частных домов
Продухи или отдушины представляют собой отверстия небольшого размера, которые выполняются в различных конструктивных элементах здания, например, крыше или фундаменте.
Особенно серьезное значение приобретает правильное устройство продушин при возведении деревянных построек
Это тем более важно, если учесть, что здания из бревна или различных видов бруса считаются сегодня наиболее востребованными в частном домостроении
Продухи в фундаменте выступают обязательным элементом постройки в том случае, если речь идет о здании, конструкция которого предусматривает наличие подпольного пространства. Как правило, это относится к домам, при возведении которых используется ленточное основание фундамент и его разновидности – ленточно-свайная или ленточно-столбчатая. Назначение продухов в подобных сооружениях обусловлено необходимостью решения следующих задач:
- Установление в подпольном пространстве оптимального уровня влажности путем проветривания, что необходимо, так как водяные пары практически всегда выделяются из грунта. Важнейшей целью устройства продухов является поддержание строительных конструкций в сухом состоянии, что гарантирует максимальный срок эксплуатации;
- Удаление из подполья вредных веществ и газов, которые накапливаются внутри. Например, большинство специалистов придерживаются мнения о том, что из почвы в небольших количествах, но постоянно выделяется радон. При неэффективно работающей вентиляции концентрация этого вещества увеличивается, что приводит к негативному воздействию на здоровье обитателей дома;
- Поддержание температуры в подполье на необходимом для эффективной эксплуатации уровне. Согласно действующему сегодня Своду правил, для этого требуется, чтобы температура в неотапливаемом подпольном пространстве была выше, чем снаружи, максимум, на 2 градуса.
В большинстве случаев устройство продушин выполняется в процессе строительства. Форма отдушин не имеет серьезного значения, поэтому наиболее часто применяются простые в исполнении круглые или прямоугольные конструктивные элементы. Оптимальным вариантом определения их размеров и количества выступает расчет на стадии разработки проекта постройки.
Это интересно: Строительство фундамента своими руками: в общих чертах
Особенность воздухообмена в погребе зимой
В погребах вентиляционная система состоит из труб, количество их зависит от размера погреба. На небольших площадях достаточно 1 трубы с двумя клапанами-задвижками. С помощью них, можно регулировать выведение воздуха и его поступление.
Вентиляция погреба на зиму требует определенного обслуживания – перед сезонными изменениями рекомендуется утеплить короб минеральной ватой и накрыть гидроизоляционным материалом. Это обеспечит нормальную бесперебойную работу вентиляционной системы.
В морозные дни циркуляция холодного воздуха происходит быстрее, поэтому в помещении может резко понизиться температура. Из-за этого рекомендуется регулировать задвижки на приточной и вытяжной трубе. В сильные морозы задвижки перекрываются. В зависимости от температурных перепадов закрывать ли вентиляцию погреба зимой частично или полностью владелец решает самостоятельно с учетом особенностей конкретного объекта.
Иногда даже при хорошем утеплении вентиляции, зимой на вытяжной трубе может образоваться иней или намерзать конденсат. Естественно это будет препятствовать нормальной циркуляции воздуха. Можно сделать эту часть трубы съемной, чтобы было легче производить очистку. Как вариант на конце трубы можно установить колено.
Процесс изготовления
Основу для изготовления отверстий для вентиляции лучше заложить еще во время сооружения фундамента. Если этого не было сделано, тогда придется попотеть во время изготовления продухов в фундаменте, который набрал прочность.
Во время монтажа фундамента
Если фундамент будет изготовлен из железобетонных плит, тогда продухом может служить зазор, который будет оставлен между несколькими блоками
В этом случае важно быть внимательным, чтобы несущая способность фундамента не пострадала. Если фундамент будет кирпичным, тогда один из кирпичей монтируется без раствора, чтобы его легко можно было изъять
С ленточными фундаментами, которые полностью заливаются дела обстоят несколько сложнее. После монтажа опалубки и обрешетки, необходимо заранее подготовить отрезки асбоцементной, пластиковой или металлической трубы. Полость патрубка заполняется песком, и он укладывается на свое место. После того как фундамент набрал требуемую прочность, опалубка демонтируется, а песок выдувается из отверстия патрубка. Далее монтируется решетка.
В готовом фундаменте
Изготовление продухов в готовом фундаменте несет с собой много хлопот и затрат времени. Пробить их можно с использованием перфоратора. Для этого придется обзавестись довольно мощным агрегатом и купить для него буры и пики, длина которых будет равна толщине стенки фундамента. Можно пойти другим путем и взять в аренду сверлильный станок или нанять бригаду, которая им владеет. Он представляет собой особый механизм, который крепится непосредственно к плоскости и с помощью коронки способен выбрать отверстие требуемого диаметра.
Совет! Если требуется расширение продухов в силу недостаточной вентиляции, тогда можно поступить иначе. Для этого в один из продухов необходимо вставить трубу, которая будет поднята выше крыши. Через нее будет создаваться тяга, которая увеличит поток воздуха через подпол.

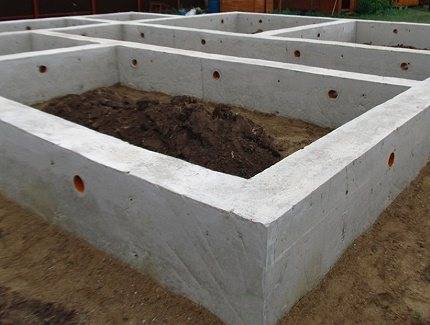

Способы устройства продухов в фундаменте.
Естественную вентиляцию проще всего создать в случае, если основание изготовлено из штучных материалов. Например – если фундамент создается из бетонных блок или кирпичей. Во время создания такого основания между двумя элементами достаточно оставить расстояние, которые необходимо для вентилирования подпола. Сверху продух будет перекрываться вышележащим блоком.
Садовый домик закрывать ли продухи на зиму.
Стоит внимательно производить расчеты, чтобы нагрузка на фундамент не пособствовала его разрушению в местах, где имеются продухи. Если забирка создана из дерева, происходит выпиливание отверстий в уже готовой конструкции.
Создание продухов в монолитной фундаментной ленте происходит следующим образом:
- Сначала на нужной высоте происходит установка жестяной или асбестоцементной трубы перпендикулярно стенкам. Эти изделия должны иметь сечение около 15 см. чтобы трубу не сложило во время заливки бетона, ее необходимо наполнить песком.
- После заливки раствора опалубка снимается, а песок продувается.
- Затем осуществляется установка решеток. Это необходимо для защиты подпола от проникновения птиц и грызунов.

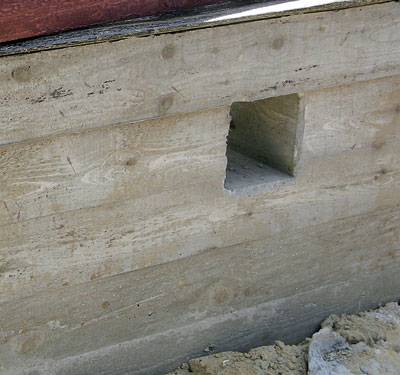

Вентиляционные продухи в фундаменте. Создавать продухи не рекомендуется путем установки деревянных чурок, так как их достаточно трубно выбить из готового фундамента. К тому же увеличивается прииск повредить созданную конструкцию.
В случае, если дом деревянный, продухи могут быть созданы между первыми венцами. Также отверстия часто создаются между венцом и фундаментом. Это происходит следующим образом:
- сначала на стенку наносятся контуры отверстия;
- после этого в закладных создаются пропилы;
- затем созданные отверстия обшиваются досками;
- на заключительном этапе происходит установка решеток и заслонок.
Варианты систем и схем вентилирования
Регламентируется строительство вентиляционной системы отечественными СНиПами (Строительными Нормами и Правилами) и международными строительными стандартами.
Причины для регулярного проветривания
Некоторые последствия отсутствия или неправильной системы вентиляции в фундаменте:
- Появление конденсата, постепенное увеличение до 100% влажности;
- Гниение деревянных балок, перекрытий, черновых материалов конструкции пола;
- Скопление природного газа радона, выделяющегося из почвы, вдыхание которого приводит к онкологии;
- Размножение плесени, грибков, прочих микроорганизмов, вызывающих аллергические заболевания, бронхиальную астму.
Для соблюдения режима влажности требуется испарение накапливающей влаги и отвод ее из-под пола дома на улицу. Пренебрегая строительными нормативами, можно нанести непоправимый вред здоровью жильцов дома.
Организация естественной вентиляции
Выбор варианта проветривания определяется экономической целесообразностью.
Существует два основных способа обустройства естественной вентиляции:
Первый метод. Монтаж специальных отверстий в фундаменте, называемых отдушинами или продухами.
Расположенные в противоположных стенах проемы вызывают сквозняк, за счет которого удаляется влага из ограниченного фундаментом пространства
Второй метод. Проведение приточных и вытяжных воздуховодов. Они забирают влагу, вредные газы с подвала и выводят на улицу через вытяжные вентиляционные стояки.
Возможно устройство одной вытяжной трубы для подвалов небольшой площади. Отверстия для приточной циркуляции воздуха можно делать в полу.
Первый способ дешевле в строительстве, но потребует в процессе эксплуатации дополнительных затрат на отопление дома. Второй способ эффективен только при комплексном подходе к энергосбережению.
Он требует больших затрат на утепление фундамента, создание гидроизоляционного барьера, сооружение отмостки, воздуховодов или трубы. Вложения не окупятся без проведения изоляционных работ и качественного утепления всего дома изнутри.
Устройство принудительной системы
Естественная вентиляция зависит от температуры и плотности воздушной массы на улице и в помещениях. Она не работает, когда температура воздуха на улице и в подвале сравняются. При высокой влажности и низкой эффективности системы естественного воздухообмена ее дополняют электрическими приборами, вентиляторами.
Принудительная вентиляция обычно применяется:
- в подвальных помещениях площадью от 40 м2 или с изолированными отсеками;
- в архитектурных решениях дома без вентиляционных воздуховодов и труб над крышей;
- в оборудованных источниками запахов и влажности помещениях в подвале – мастерской, гаража, сауны.
Мощность приборов приточно-вытяжной вентиляции рассчитывается исходя из объема подвального помещения.
Приточные вентиляторы интенсивно нагнетают свежий воздух с улицы, а вытяжные – выводят отработанные потоки наружу. Обычно приточно-вытяжная система задействована либо только на вытяжку, либо на приток
В механических системах вентилирования активизируют или приточный вентилятор, или вытяжной. Если работает механизм на притоке, то нагнетаемый им воздух самопроизвольно вытесняет отработанную воздушную массу из подвала. Если действует вытяжка, то в разреженное благодаря ей пространство воздух затягивается сам, естественным образом.
Размеры продухов их размещение и численности
Руководствуясь пунктом 9.10 норматива СНиП 31-01-2003 (СП 54.13330.2011) «Здания жилые многоквартирные» общая площадь таких продушов должна быть 1/400 всей площади пола или техподвала. В местах, где возможно выделение радиоактивных газов, размеры продухов будут 1/100-1/150 от площади пола, (п.3.1. Руководство МГСН 2.02-97). При этом минимальная площадь всех продухов должна быть не менее 0,85 м², а одного – в пределах 0,05 м². Следует помнить, что большие вентиляционные отверстия требуют армирования, такие, например, как 300х300мм. Форма продухов может быть любая: прямоугольник, круг, квадрат, треугольник и т.д. Как правило, продухи выполняются в виде прямоугольника или квадрата, так как они смотрятся более эстетично, да и выполнение таких продухов не требует особой технологии. Продухи располагаются на одинаковом интервале друг от друга, при этом крайние продухи от углов фундамента должны располагаться на расстоянии не более 900мм. Вентиляционные отверстия обязательно располагать друг против друга, для лучшей вентиляции, а их количество должно быть четным.
Высота их расположения от уровня земли зависит от высоты фундамента, но располагаться они могут на высоте 300 мм и не ниже, во избежание затопления подпольного пространства талыми водами. Закон расположения такой: чем выше, тем лучше.
Расчет продухов
Давайте в качестве примеров рассмотрим два варианта расположения продухом, а также рассчитаем их количество.
Вариант 1
Исходные сведения:
Есть дом с фундаментом 5х6 м по внутренним стенам, построенный в г. Нижний Новгород. Исходя из величины минимального размера одного продуха 0,05м², принимаюем отверстия прямоугольного сечения 200х250 мм. Теперь следует продумать нужное количество таких отверстий и разместить их соответствующим образом.
Калькуляция
Рассчитаем площадь всех вентиляционных отверстий:
S=F/400=30/400=0.075м²,
где F — общая площадь подвального пространства.
Узнаем необходимое число продушин:
N=S/P=0,075/0,05=1,5=2шт,
где Р – площадь одного отверстия.
Исходя из полученных расчетов, следует организовать 4 продуха, чтобы не было не вентилируемых участков подпола. Почему не 2, а 4? А потому, что здесь вступает в силу еще одно правило, которое требует размещения таких отверстий на расстоянии не более 900 мм от каждого угла фундамента. Высота расположения от поверхности земли – 300мм.
Если жилье имеет внутренние перегородки с фундаментом, то такие отверстия должны быть во всех перемычках, связанных с фундаментом. Обычно, для перегородок монтируют столбчатый фундамент, если это деревянный дом. В таком случае будет организовано полное проветривание подпольного пространства.
Вариант 2
Исходные сведения:
Построен дом, в котором использован ленточный фундамента, разделяющий подпольное пространство на две равные части размерами 9х4 м. Предполагается выполнение продухов прямоугольной формы размерами 200х250 мм, что соответствует минимальному размеру. Дом находится в Иркутской области. Нужно рассчитать необходимое количество продухов и разместить их в нужных местах.
Калькуляция
Общая площадь вентиляционных отверстий:
S=(9х4+9х4)/100=72/100=0,72м².
В связи с тем, что в Иркутской области наблюдаются выбросы газа радона, в числителе поставлена цифра сто.
Нужное число продушин:
N1=S/p=0,72/0,05=14,4=15шт.
Из расчетов видно, что их количество достаточно большое и это может сказаться на надежности фундамента. Чтобы уменьшить их число, нужно увеличить начальные параметры продухов с 200х250мм до 250х300мм, то есть до 0,075м².
Исходя из нового заданного условия, опять рассчитываем число вентиляционных отверстий:
N2=S/р=0,72/0,075=9,6шт=10шт.
Берем за основу цифру 10 и делим ее на 2. После деления получается цифра 5 – это количество вентиляционных отверстий для каждой половины подпольного пространства. В фундаменте, под внутренней стеной обязательно нужно сделать 3 вентиляционных отверстия для полноценной вентиляции.
Рассчитать нужное количество и размер вентиляционных отверстий подполья можно и с помощью онлайн калькуляторов в сети Интернет.
Как делаются продухи на практике?
Многие застройщики частных домов не проводят никаких расчетов и продухи выполняют при заливке ленточного фундамент. В качестве опалубки используют обычные канализационные трубы диаметром 110 мм. Количество отверстий для проветривания рассчитываются примерно следующим образом: одно отверстие на 2-3 погонных метра фундамента.
Правильно ли это? Не совсем, но лучше так, чем вообще без продухов. Даже если вентиляционные отверстия небыли предусмотренные на этапе возведения фундамента, то бурить вам будут в последствии продухи не более 100 мм.
Как избавится от уже проникших мышей?
Когда доступ в дом для незваных гостей перекрыт, необходимо удостовериться в том, что они еще в жилище не проникли. Для этого в доме нужно на некоторое время разместить снаряженные мышеловки. Если традиционные мышеловки неприятны своей жестокостью, можно воспользоваться новинкой.
Новые мышеловки выполняются в виде захлопывающихся пеналов из пластика. Грызунов она не травмирует, но надежно запирает внутри. Некоторое время в ловушке мышь будет живой. Можно ее выпустить в ближайший лес или поле.
Таким методом можно надежно защититься от нежелательного соседства. Это гораздо безопаснее использования отравляющих веществ. При использовании отравы нельзя исключить отрицательного влияния на здоровье и самочувствие людей и домашних животных.
Инструменты и материалы, необходимые для изготовления продухов
Во время организации вентиляции необходимо использовать специальные инструменты и материалы. На их выбор может оказать влияние материал, из которого изготовлена опалубка.
Для того чтобы организовать вентиляцию и сделать ее на высшем уровне понадобятся следующие инструменты:
- Кувалда;
- Молоток;
- Сверло для работ по металлу длиной 12-14 мм;
- Сверло для дерева, размер его длины должен быть немного больше размера ширины основания дома;
- Стамеска прямой и полукруглой формы;
- Труба с размером диаметра от 110 до 130 мм;
- Решетки для защиты от грызунов и вредителей;
- Песок.
Сверление вентиляционного отверстия в фундаменте.
Эти инструменты и материалы помогут сделать отверстия в фундаменте даже при том условии, когда строительство полностью закончено.
Когда продухи не нужны
Некоторые конструктивные решения, которые были выполнены во время возведения здания, позволяют не сооружать продухов. Среди них можно выделить:
- закрытое подпольное пространство;
- наличие пароизоляции;
- наличие вентиляции подпола;
- под домом есть подвал или гараж.
Закрытым можно считать такое подпольное пространство, когда полом является сплошная плита перекрытия. В то же время под ней пространство должно быть засыпано грунтом или песком. Продухи не потребуются и в том случае, когда под пол была уложена пароизоляционная мембрана. Если она уложена единым контуром без пробелов по швам, тогда газообмен идет в одном направлении и радон не поступает в помещение. Дополнительная вентиляция в виде продухов в фундаменте не требуется и в тех случаях, если подпол уже вентилируется в пассивном или активном режиме. При этом обмен воздухом должен быть не меньше одного литра в секунду на 10 м2. Продухи не потребуются в том случае, если в цокольном пространстве находится подвал для хранения различных вещей или гараж. Благодаря частому посещению этих помещений происходит естественный обмен воздушными массами, что предотвращает возникновение неприятных ситуаций.
Обратите внимание! Последний аспект, возможно, и не требует использования продухов, но наличие вентиляции для таких помещений все же потребуется. Она сооружается установкой двух труб, одна является приточной, а другая вытяжной
