Что такое нагель
Если вас заинтересовал нагель, что это такое, вы должны узнать. В переводе с немецкого это слово означает «гвоздь», но он не является типичным. Изделие представляет собой штырь, который может обладать круглым или квадратным сечением. У крепежа нет ни шляпки, ни острия. Он гладкий, а резьба в некоторых соединениях и вовсе нежелательна. Длина может составить 150 мм максимум. Но размеры не регламентируются на практике.
Если вы хотите приобрести нагели, что это такое, вы должны знать. В эту информацию входит и материал в основе изделий. Обычно это металл или древесина. Последний вариант встречается чаще, ведь используется для возведения деревянных построек. В качестве основной задачи, которую строители пытаются достичь при установке деревянных нагелей, выступает противостояние сдвигу.
Доски, бревна и брусья изменяют размеры при воздействиях внешних факторов по типу влажности и температуры. Происходит это непропорционально, что зависит от направления волокон. Детали в процессе эксплуатации сдвигаются в разные стороны. Если же использовать штырь, удерживающий их, то будет происходить поворот, объясняемый сминанием материала.
После осуществляется изгибание. Площадь соприкосновения крепежа с древесиной увеличивается, растет и сопротивление сдвига. Соединяемые элементы и нагель не подвергаются разрушающим деформациям.
В строительстве довольно часто используются нагели, что это такое, вы должны знать, если планируете возведение деревянного дома. Вам должно быть известно, что при изменении объема деревянных деталей произойдет обратный сдвиг. При этом давление на крепеж снизится, а штырь вернется в первичное положение.
Нагель подбирается с учетом предполагаемой нагрузки. В противном случае давление может быть критичным и штырь разрушится.
Подобное соединение более практично при сдвиге деталей, который происходит постоянно. Решая вопрос о том, что это такое – нагель, вы должны знать, что данный крепеж предлагается к продаже еще и в виде изделий из пластика. Но они распространены сегодня не столь широко.
Дома из бруса под усадку
При строительстве дома из бруса используются два основных вида крепежных элементов – это гвозди и нагеля.
Сборка сруба на гвозди.
Скажем сразу. Мы такой метод не используем!!! Гвозди изготавливаются из металла, и поэтому конфликтуют с деревом. Собирать здание из бруса с помощью гвоздей очень быстро Стоимость такой работы ниже Но, в то же время, гвозди имеют свои недостатки: Гвозди подвержены коррозии Если сравнивать с нагелями, работа на изгиб у гвоздя намного хуже При усадке сруба брус частично высыхает и естественно уменьшается в размерах как по высоте так и по ширине. Примерная осадка сруба по высоте 5%, при использования бруса с коэффициентом влажности 18%. В этом случае гвоздь просто упрется острием в нижний брус и будет шляпкой выжимать верхний венец сруба. И так каждый гвоздь, поверьте, острием вниз он не пойдет. Получается, что при окончательной осадке сруба мы будем иметь серьезную проблему – весь сруб будет в горизонтальных щелях, при попадании дождя или снега гвоздь будет ржаветь и сруб будет что называется “плакать” ржавыми слезами. Исправить проблему можно только одним путем, разобрать сруб и собрать по новой.
Да, гвозди можно утопить в брусе. При утоплении гвоздя, его шляпка при осадке сруба не доходит до верхнего венца и не выжимает его наверх. Но стоит ли это делать, если можно собрать сруб на деревянный нагель. К тому же у нас эта услуга в базовой комплектации.
Сборка сруба на деревянные нагеля.
Немецкое слово «нагель» – гвоздь. Это деревянный гладкий штырь. Применяется при строительстве конструкций из дерева, например, при возведение домов из бруса. Для сборки на деревянные нагеля используется очень мощная дрель на низких оборотах со специальным сверлом. В каждом брусе сверлят отверстия так, что бы по глубине оно было в 2 венца сруба. После чего туда забивают круглую рейку. Весь плюс в том что у нагеля площадь соприкосновения в срубе намного больше чем у гвоздя и соответственно сила удержания так же больше. Деревянные нагеля следует использовать из сортов деревьев которые меньше всего подвержены гниению. Плотность древесины для нагелей должна быть больше древесины для сруба. Чаще всего используется береза, реже – сосна и ель. Если соблюдать все технологии по сборке с применением нагеля, то постройка будет долговечной и прочной. Крепления выполняют в шахматном порядке; делать крепления на расстоянии не менее двух метров; отверстия сверлятся вертикально; нагель на 2-3 см меньше, чем глубина отверстий; забивать киянкой с небольшой силой – это принцип хорошего сцепления при усыхании. У деревянных «гвоздей» совершенно нет недостатков. Если нужно возвести дом из бруса – это идеальное решение, потому что такой вид крепления является однородным материалом. В компании “Срубы Под Усадку ” сборка сруба на деревянные нагеля уже включена в базовую комплектацию. За это мы не просим доплатить от 30 000 руб. и выше!
Крепеж по бетону – разновидности метизов

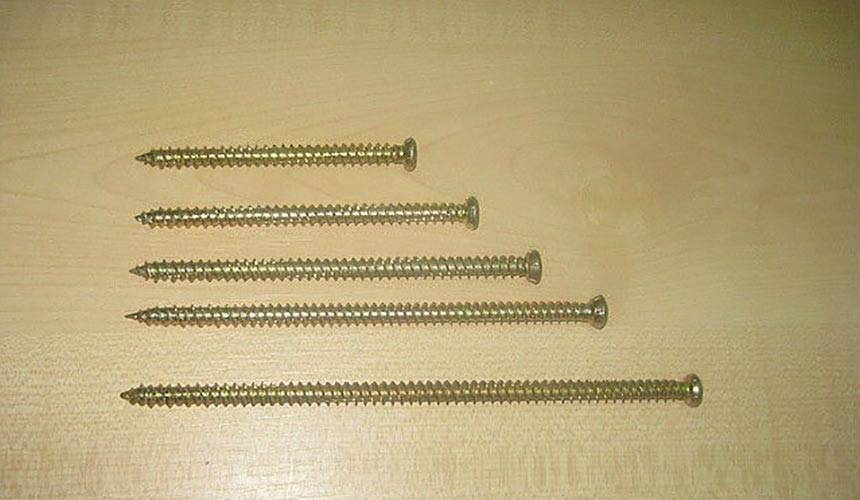

Рассмотрим, как классифицируется шуруп по бетону.
Нагель делится на различные виды по следующим признакам:
- типу защитного покрытия, определяющего область использования;
- форме и конструкции головки;
- форме резьбы и расстоянию между витками.
Разберем отдельно каждый из указанных признаков. Начнем с защитного покрытия. Оно надежно предохраняет поверхность самореза от окисления, связанного с коррозионными процессами.
Вид покрытия легко определить по цвету нагеля:
- серебристый оттенок саморезов связан с использованием цинка, наносимого гальваническим методом. Толщина и качество гальванопокрытия позволяет использовать нагель по бетону для установки с внешней стороны здания и внутри помещения. Такой крепеж является универсальным;
- желтоватый оттенок крепежных элементов вызван применением для защиты изделия желтого цинка. Данные изделия имеют ограниченную сферу применения, по сравнению с белыми или серебристыми. Они используются только для внутренних работ;
- черный крепеж имеет тонкую защитную пленку на поверхности, полученную в результате химического оксидирования. Прочностные характеристики покрытия позволяют использовать саморезы только внутри помещений, в которых поддерживается нормальный уровень влажности.
По форме головки изделия классифицируются следующим образом:
- саморезы с потайной шляпкой. Они могут завинчиваться заподлицо с поверхностью;
- шурупы с выступающей головкой. После завинчивания выступают над плоскостью стены.
Конструктивное исполнение головки может отличаться.
Возможны следующие варианты шляпки:
- с коническим подголовником и шлицем крестообразной формы на рабочей плоскости шляпки;
- с головкой в виде шестигранника, позволяющей использовать для ввинчивания рожковый ключ;
- в виде резьбовой шпильки, на которую завинчивается гайка, фиксирующая привинчиваемый элемент;
- с конической головкой и шлицем для завинчивания специальной отверткой в виде многогранной звездочки.

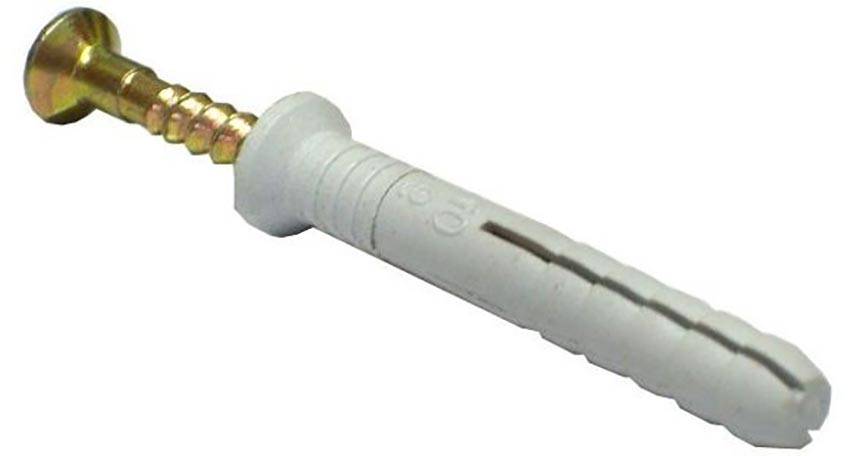

Дюбель-гвоздь для крепления в бетоне
В зависимости от конструкции резьбовой части, шурупы по бетону делятся на следующие группы:
- изделия многофункционального назначения. Размер поперечного сечения составляет до 6 миллиметров, а длина не превышает 20 см. Универсальный крепеж может использоваться как совместно с дюбелями, так и самостоятельно. Многофункциональные шурупы ввинчиваются в предварительно подготовленные отверстия или непосредственно в материал;
- шурупы с наклонной резьбой, внешне напоминающей елочку. По длине резьбовой части и диаметру они соответствуют размерам универсальных нагелей. Крепление шурупов с елочкообразной резьбовой частью может осуществляться только с применением дюбелей. Для установки дюбельной вставки в стену предварительно выполняется посадочное отверстие;
- нагели с прерывистой резьбой, позволяющей легче входить шурупу в твердый материал. Технология завинчивания таких саморезов с размером сечения резьбовой части 7,5 мм предусматривает предварительное рассверливание отверстий в бетоне. Длина крепежа колеблется в интервале 7–20 см. Глубина канала для ввинчивания нагеля должна превышать его длину на 1–1,5 см.

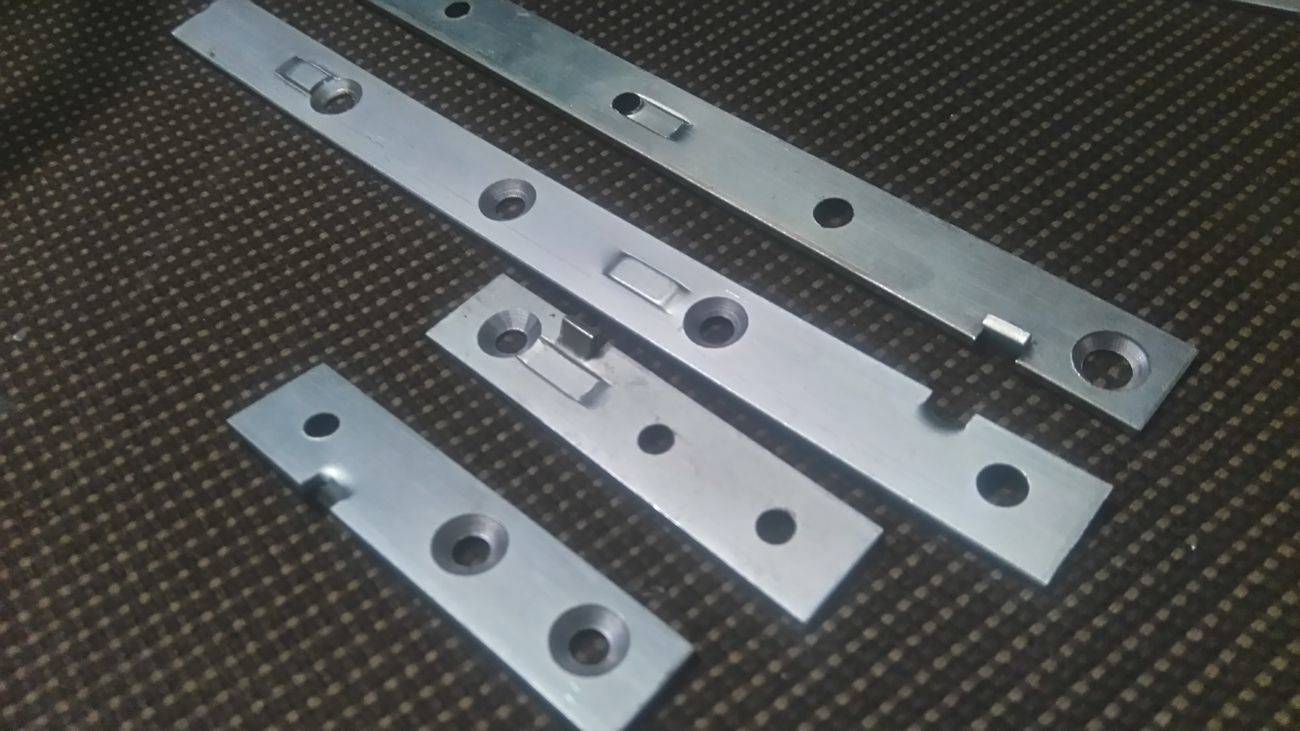

Крепеж для пластиковых окон
Подбирая саморез, учитывайте его параметры.
Классификация нагелей
Основная классификация, согласно которой отличают различные виды нагелей, зависит от формы их головки. Есть еще несколько вариантов разделения изделий, хотя все они имеют меньшее значение при монтаже навесных изделий – тип покрытия крепежа, размеры и цена.
Форма головки
По форме головки нагели по бетону бывают:
- потайными, т.е. коническими и имеющими крестообразные шлицы;
- прямоугольными или в виде крюка (петли), иногда округлого типа;
- шестигранными с внутренней резьбой и крестообразной шлицей, предназначенными под накидные и рожковые ключи;
- в виде шпильки, имеющей резьбовой сгон для гайки.
От формы головок в какой-то степени зависят и особенности их монтажа. Так, например, нагель, заканчивающийся крюком или шпилькой, допускается устанавливать только в заранее рассверленные отверстия с установленным дюбелем. Остальные варианты разрешается вкручивать без предварительного сверления.
Тип покрытия
По типу покрытия нагели могут быть:
Выбор типа покрытия нагеля по бетону зависит от того, как им будут пользоваться. Первый вариант имеет серебристый цвет и подходит для монтажа в любых местах как снаружи, так и внутри. Омедненные шурупы используют для выполнения только внутренних работ. А зачерненный нагель подходит для условий с невысоким уровнем влажности и, естественно, не может устанавливаться ни на улице, ни в подвалах.
Параметры резьбы
Несмотря на то, что каждый шуруп-нагель имеет переменную резьбу (отличаясь этим от остальных вариантов крепежа) и одинаковый диаметр 7.5 мм, существуют отличия в длине изделий.
Она варьируется от 70 до 200 мм (72–202 мм с учетом размеров головки) с шагом в 20 мм, кроме 30-миллиметрового промежутка между 150 и 180 мм. От длины зависит время закручивания шурупа в стену, и, соответственно, прочность смонтированного на нем изделия.
Стоимость материалов
Стоимость нагелей по бетону зависит в основном от их длины и параметров покрытия. Например, омедненные изделия обойдутся дороже зачерненных, а за 150-миллиметровые придется заплатить больше, чем за 70-миллиметровые. В любом случае приобретение шурупов не нанесет особого ущерба вашему бюджету, так как стоит нагель недорого, а для строительных работ этих изделий обычно нужно немного.
Металлические виды крепежа бруса:

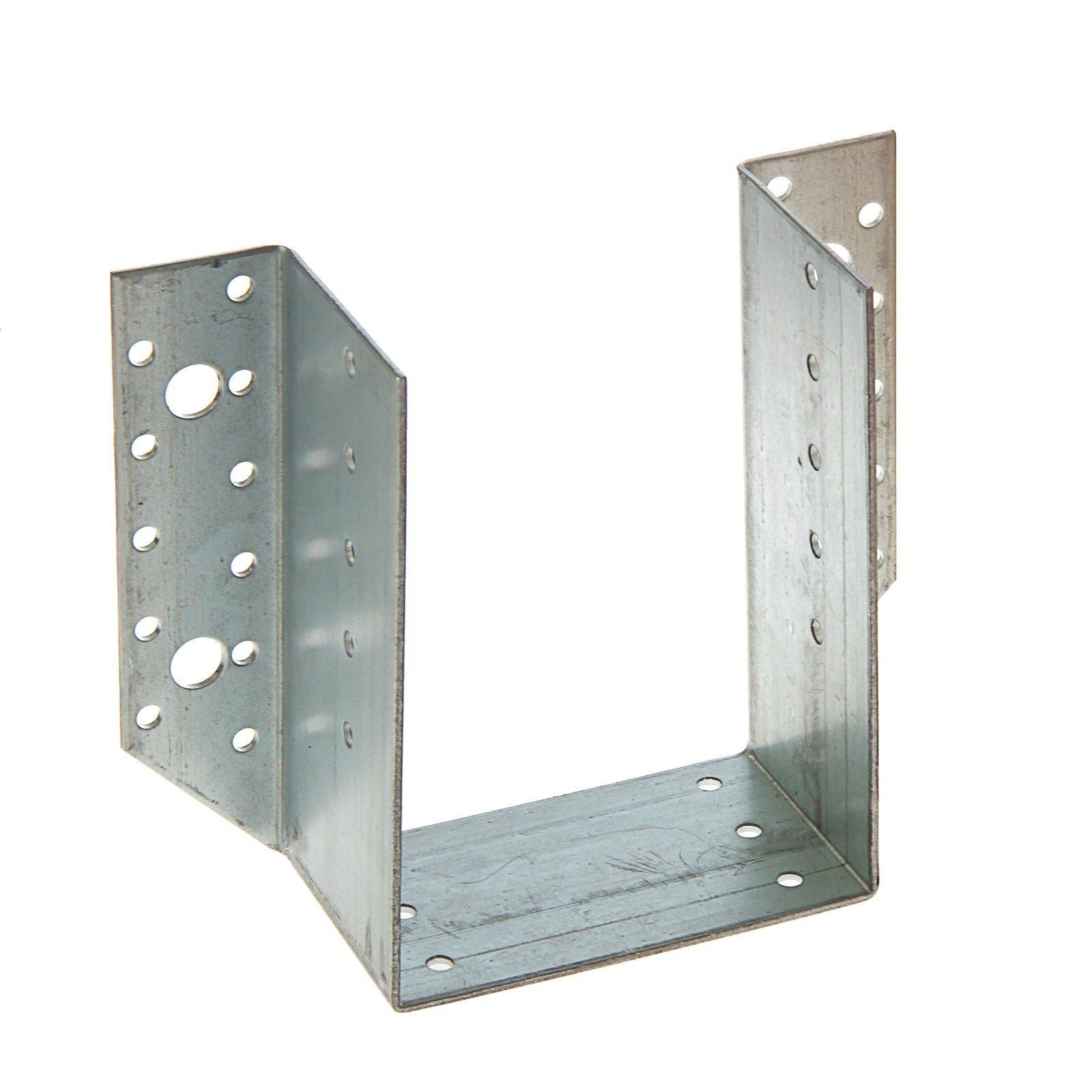

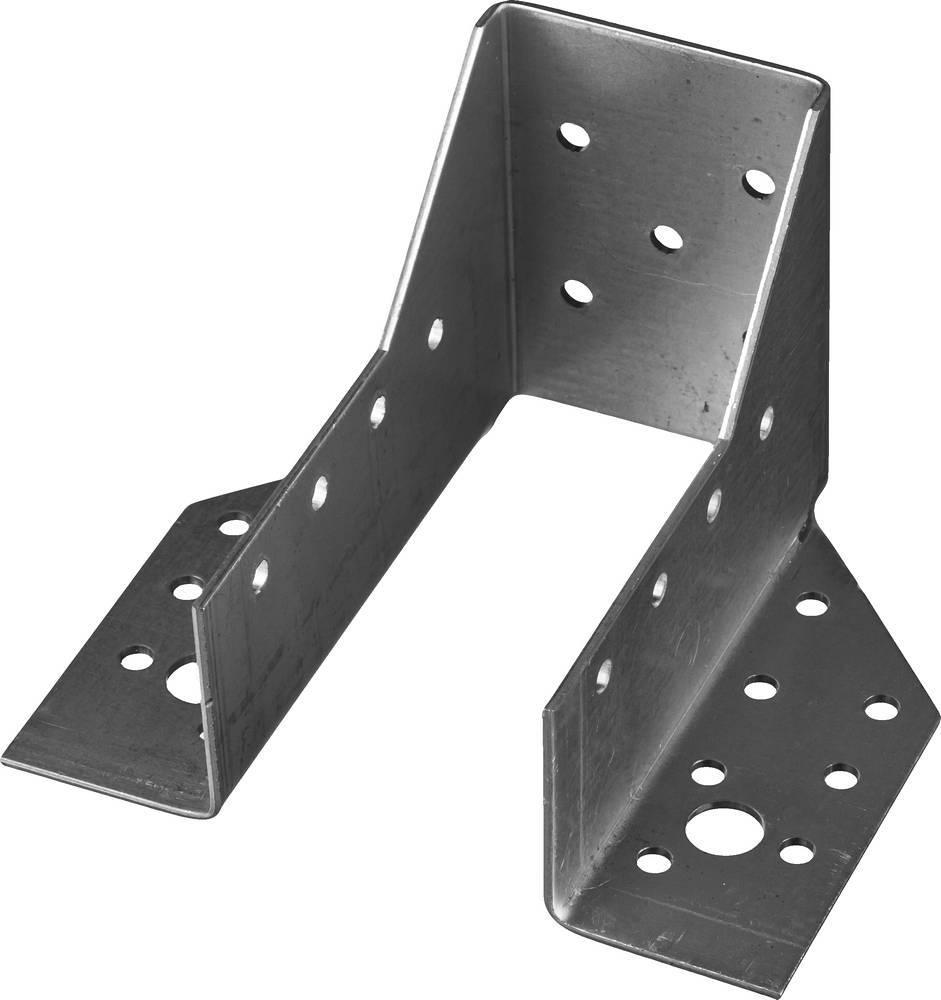

- Опоры.
Этот профилированный элемент используют для скрепления балок перекрытия и стен во время строительства дома из бруса. Для создания опоры применяют стальной лист от 2 мм, который сверху покрыт цинком. В результате, крепежная опора будет долговечной и крепкой. Изделие имеет уголковообразную форму.
В зависимости от специфики конструкции различают два типа опор:

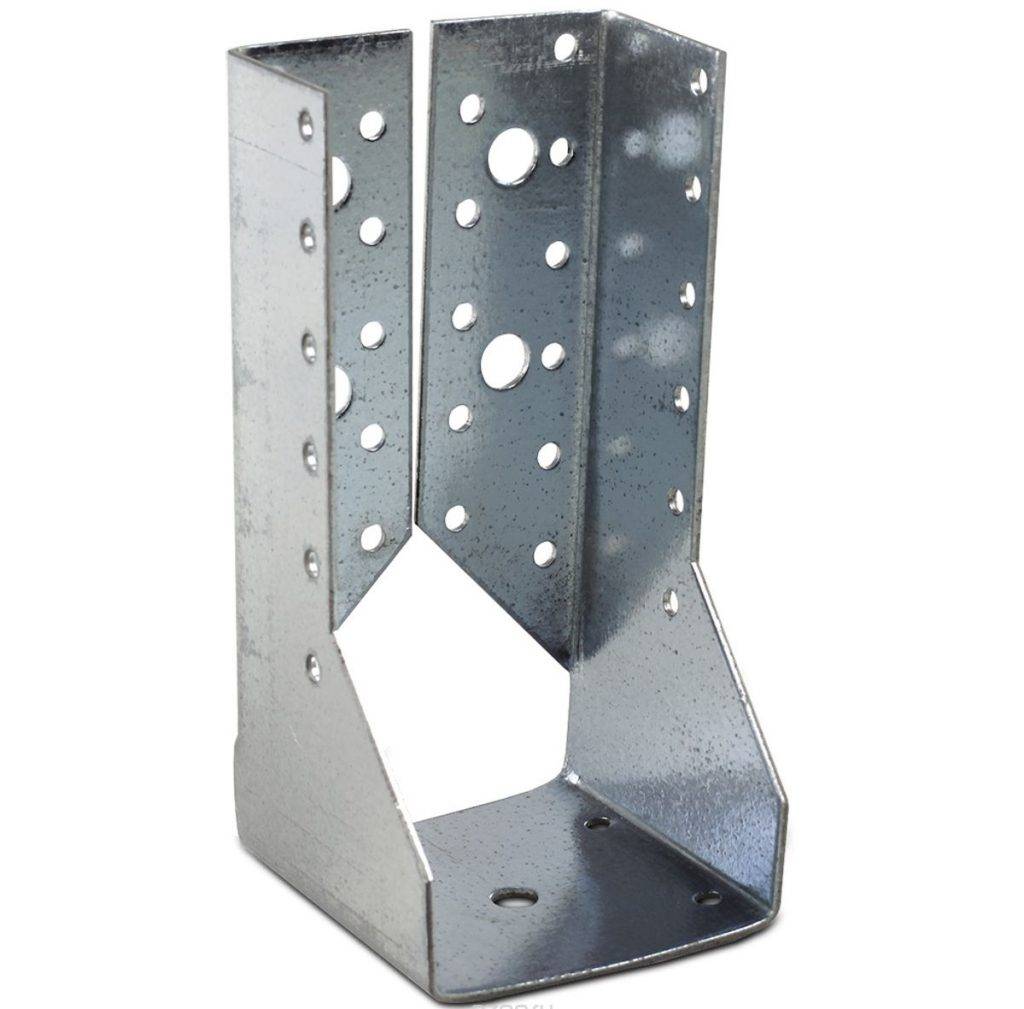

крепление для открытого бруса;
крепление для закрытого бруса.
Также различают опору, которую применяют не так часто, — это разделенный крепеж, состоящий из 2-х симметричных деталей. Применение того или иного рода изделий зависит от конструкции будущего дома.
Крепить его с брусом следует при помощи шурупов, гвоздей или саморезов. По этой причине отпадает необходимость в покупке каких-либо специфических инструментов. В домостроении главным образом используют шуруповерт и саморезы. Для отдельных компонентов можно применить молоток и отвертку.

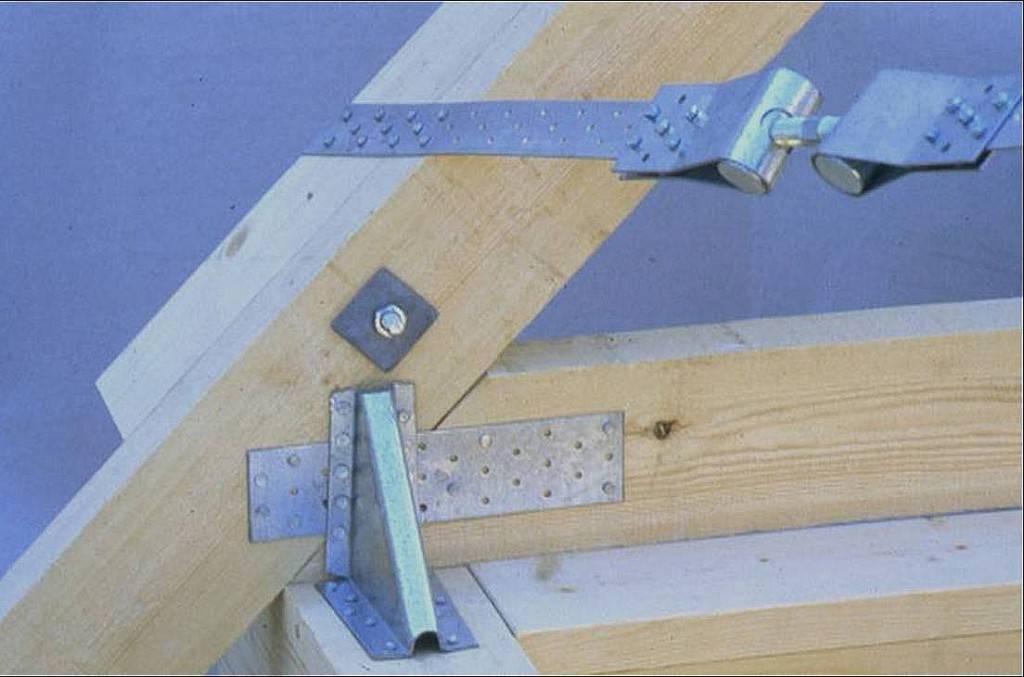

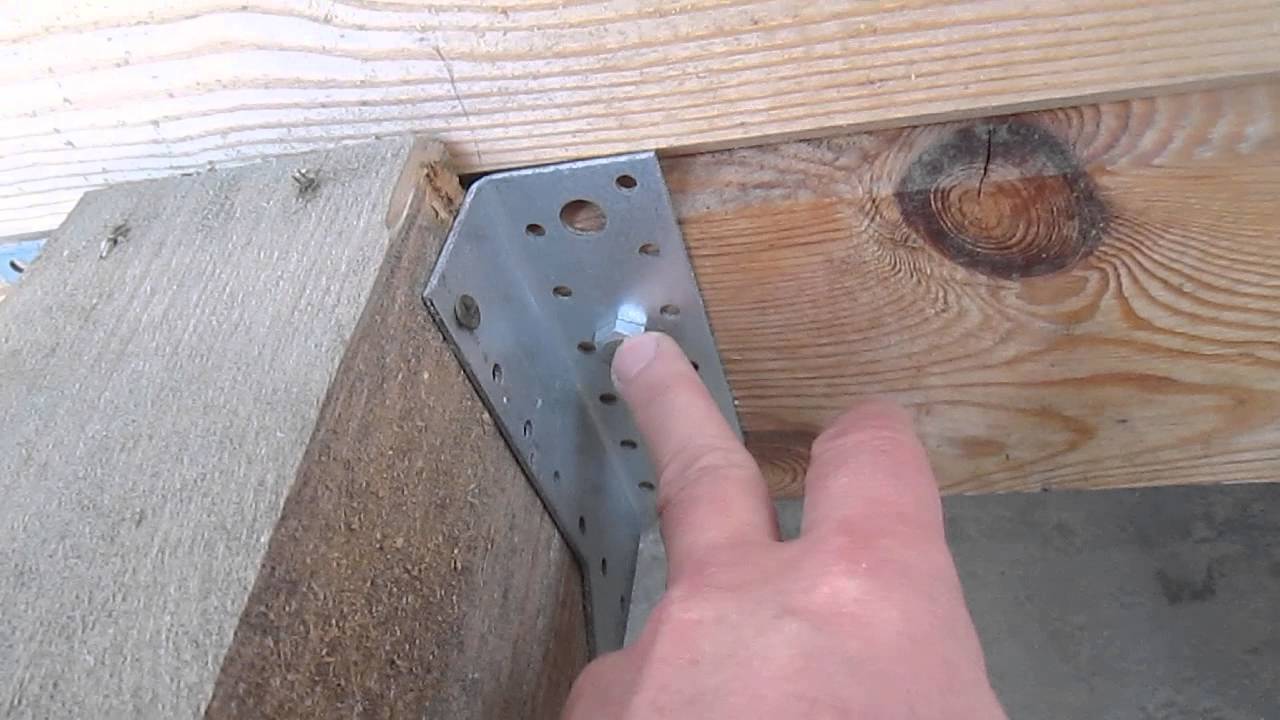

- Муфты с шайбами и уголки.
Брус даже малого сечения 100х100 мм может дать усадку от 3% до 10%. Чтобы компенсировать данный процесс, применяют крепежную муфту. Как правило, их используют для соединения углов. Муфты представляют собой шпилеобразный элемент с гайкой, которая прикреплена к основе при помощи сварки.

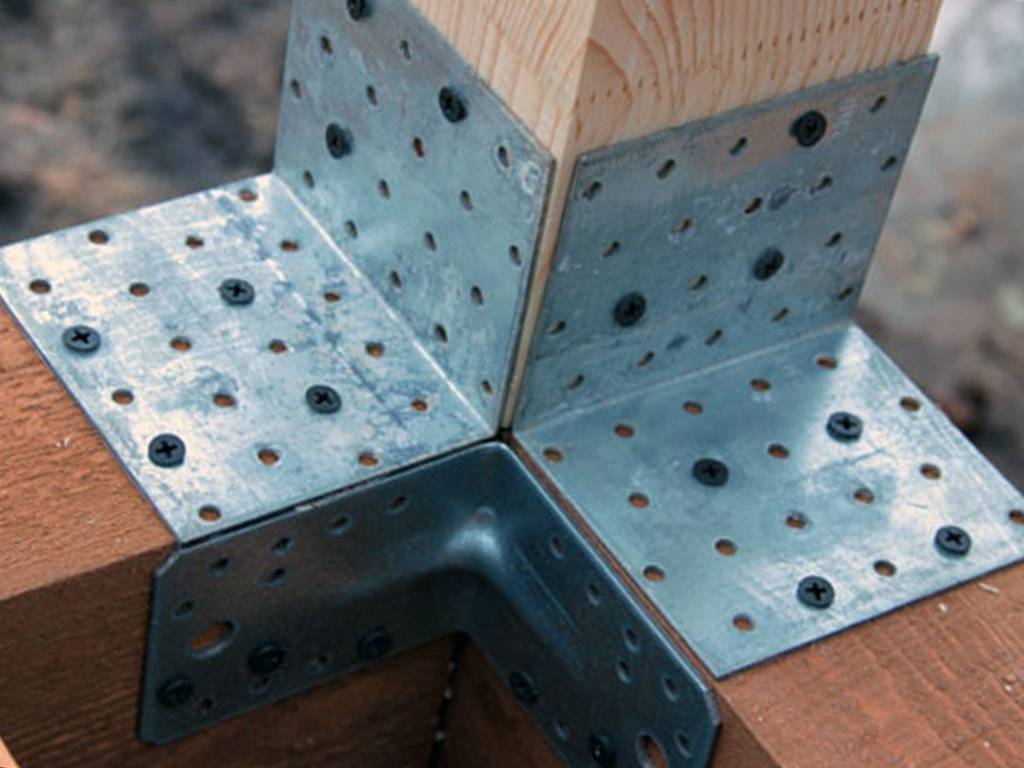

Как обычные, так и соединительные уголки тоже изготавливаются из металлической пластины толщиной в 2 мм. Для того чтобы все было более прочным, применяют перфорированный крепеж. Длина уголка варьируется от 120 мм до 175 мм
Купить его можно практически в любой строительной точке, однако при выборе следует обратить особое внимание на сечение бруса
Уголки для тяжелых конструкций должны иметь длину не меньше 160 мм с толщиной от 5 мм. Строительные уголки можно изготовить самостоятельно, но для этого понадобятся, к примеру, старые пружинные кровати.
Нагеля применяют для скрепления бруса друг с другом. Они могут быть любого сечения (100х100 мм, 150х150 мм и т.д.) и выпускаются квадратной или круглой формы. Имеют вид вытянутого палкообразного элемента.
Брус естественной влажности при высыхании начинает деформироваться и выкручиваться по своей длине. И именно при помощи нагелей можно предотвратить данный процесс.
Нагеля могут выполняться из дерева или металла. Для изготовления металлических нагелей применяют арматуру или металлические прутья. Образуются железные палкообразные элементы длиной от 5 см. Когда эти материалы отсутствуют, то можно использовать железные трубы, включая и их остатки. Но при усадке брус может усыхать, что приводит к образованию щелей в стенах. Металлические нагеля будут видны, что портит внешний вид.
Деревянные нагеля можно изготовить из остатков бруса. Однако лучше всего выбирать плотную и водостойкую древесину, по типу лиственницы или осины. Подобные нагеля более прочные и невосприимчивы к плесени и грибкам. Деревянные нагеля перед работой нужно обязательно просушить. Их забивают в заранее просверленные отверстия, где они выравниваются по подходящему уровню влажности с брусом. В некотором роде деревянные нагеля «привариваются» к брусу, создавая с ним одну целую деталь. Образуется своеобразный скрытый компонент сруба.
Опытные строители предлагают более 30 вариантов крепления материала:
гвоздевые плиты;
в башмак и т.д.
Наиболее оптимальный вид крепежа для бруса выбирают в зависимости от специфики постройки. Но при возведении и в быту бывают ситуации, требующие крепления бруса к бетонному или кирпичному перекрытию. Для этого используют специальные крепежи.

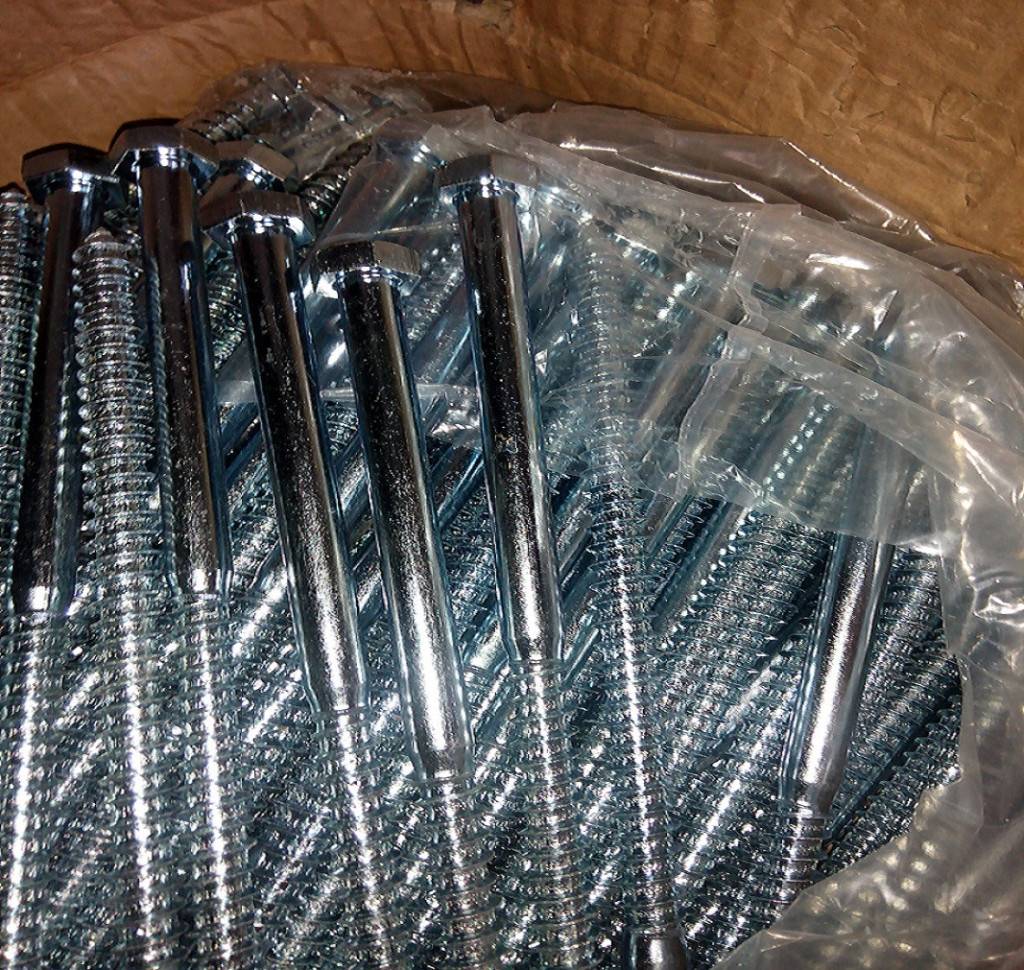

- Крепежи для соединения бруса с бетоном или кирпичом.
Необходимость в крепеже деревянных материалов к кирпичу или бетону может возникнуть в нескольких случаях, к примеру, монтаж деревянного окна в блочном или кирпичном доме, привязка к бетонному фундаменту первого звена. В обоих случаях не обойтись без специального анкера.
По-другому анкер могут называть рамным дюбелем, конструкция которого представляет собой своеобразный дюбель с конусообразной потайной головкой. Это дает возможность применять анкер на фронтальной части бруса незаметно.
3 Как пользоваться крепежом по бетону?
Нагель для тяжелых марок бетонов не имеет отличий от шурупа для легких бетонов. Используется он без дюбеля. Крепят данные метизы после предварительного сверления отверстия в бетонной (кирпичной, каменной) основе. В ней шуруп удерживается по принципу стандартного анкерного крепежа.
Шуруп по бетону с анкерным крепежом
В отверстие нагели вкручивают через конструкцию, которую планируется закрепить. Шуруп, располагающий насечками для раззенковки, о которых мы говорили в начале статьи, плотно прилегает к изделию. Благодаря возникающей силе трения, метиз гасит вибрации и дополнительно удерживает закрепляемую конструкцию.
Вкручивание нагеля по бетону
Главная трудность использования саморезов для бетона заключается в том, что их несложно обломать, если при монтаже прикладывается чрезмерное усилие затяжки. Головка шурупа, кроме того, часто ломается и из-за нагрева его стержня, обусловленного повышенной температурой при врезании крепежа в бетонное основание. В остальном же, применение нагелей является достаточно простой процедурой. Выполняют ее по следующей схеме:
- закрепляемую конструкцию (например, окно) “примеряют” к основанию, выставляют по уровню, затем фиксируют, чтобы определить требуемые монтажные параметры;
- переносят на плоскость полученные монтажные размеры;
- убирают окно и выполняют бурение отверстий;
- ставят окно на место и вкручивают шуруп непосредственно через нее.
Изготавливаем нагель своими руками
Этот вид крепежа продается в магазинах, но без особого труда можно сделать его и дома. Деревянный элемент изготавливается следующим образом:
- берутся обрезки досок, из которых нарезаются брусья размером 25 на 25 сантиметров;
- изготавливаются колья, длинной 1,5 толщины строительного бруса, диаметром 2,5 сантиметра;
- топором срезаются углы, для придания округлой формы.
Но необходимо принимать во внимание следующее:
- древесина для крепежа должна быть тверже бруса. Сейчас для этих целей чаще всего используется береза;
- нагель не должен значительно отличаться влажностью от основного элемента конструкции;
- категорически запрещено использовать шкант с сучком.
https://youtube.com/watch?v=hOtTCa6UcEc

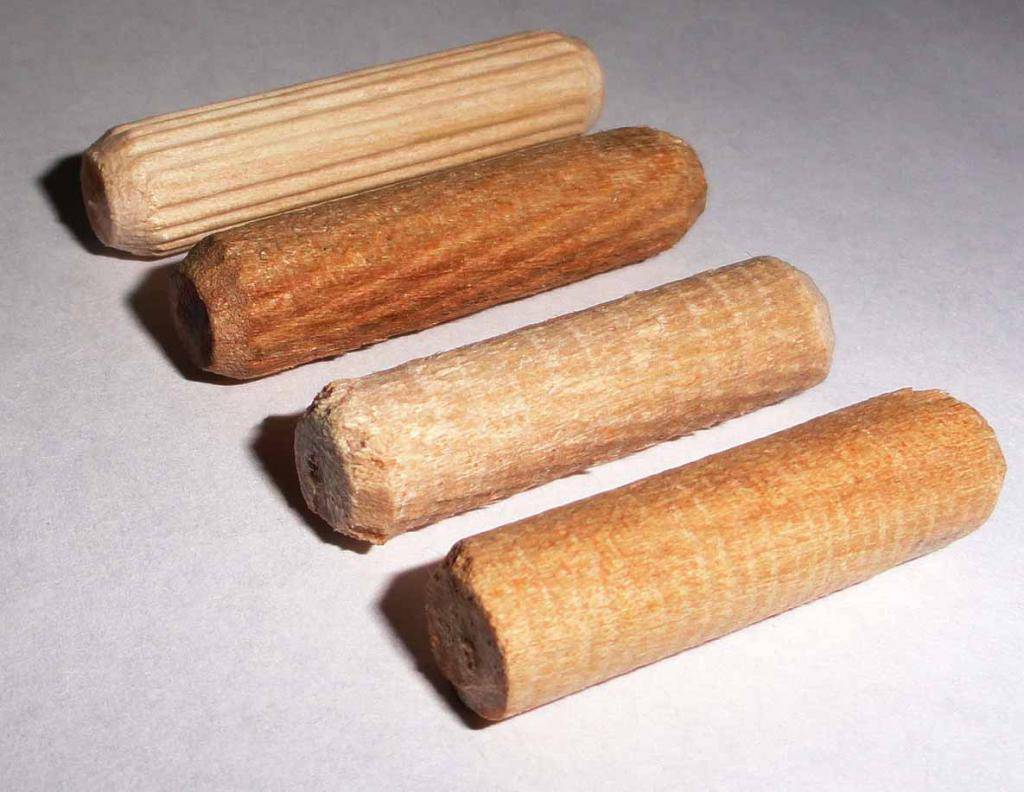

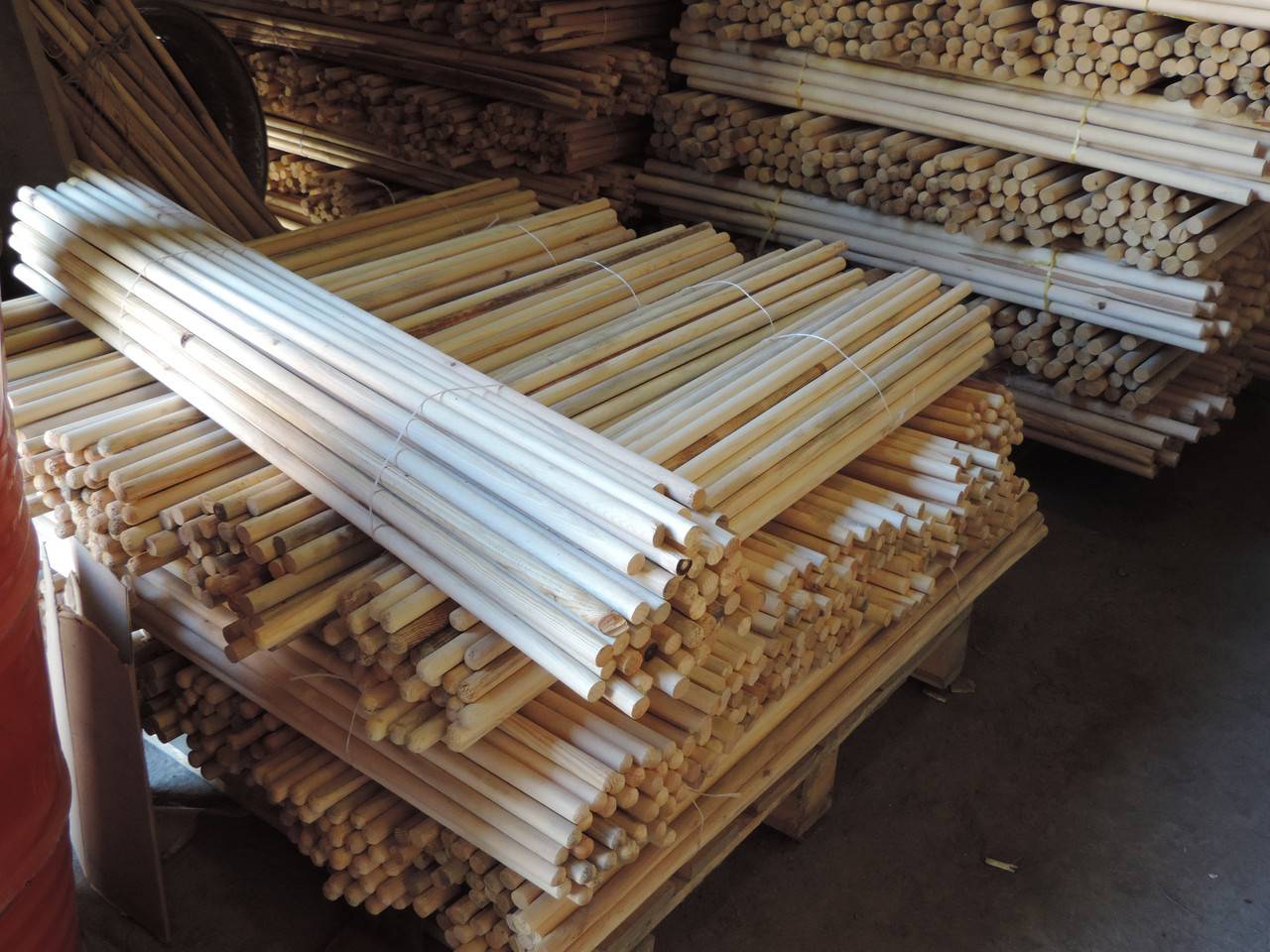

Разновидности деревянных нагелей
Формы сечения нагелей
Шканты для бруса могут иметь круглое, квадратное или прямоугольное сечение. Вырезать в теле бруса посадочное гнездо квадратной формы затруднительно, по этой причине в домашних условиях крепления любой формы устанавливают в круглые отверстия, диаметр зависит от размера шканта и должен обеспечивать установку «в натяг». Каждый вид креплений имеет свои преимущества и недостатки:
- Нагели круглого сечения (цилиндрические) обеспечивают максимальную площадь соприкосновения со стенками посадочных отверстий, способны выдержать значительные нагрузки, применяются для усиления внешних стен и углов сруба. Установка таких креплений «в натяг» требует значительных усилий. Шканты для бруса округлой формы трудно изготовить в домашних условиях, для этого необходимо иметь токарный станок;
- Шканты для бруса квадратного сечение используют при возведении легких построек и при кладке внутренних перегородок. При установке «в натяг» вся нагрузка приходится на острые края, которые равномерно сминаются и увеличивают площадь соприкосновения, забить такой шкант гораздо легче. Изготовить крепление квадратной формы можно из обрезка доски своими руками с использованием доступного инструмента;
- Плоский шкант прямоугольного сечения является облегченным вариантом квадратного шканта, используется при установке дверных и оконных проемов, монтаже легких и декоративных конструкций.
Согласно ГОСТ Р 56711-2015В, нагели цилиндрической формы являются основным крепежным элементом для сплачивания и сращивания цельного и клееного пиломатериала.
Требования к материалу
Нагельные соединения подвергаются значительным нагрузкам на срез, изгиб и кручение. По этой причине шканты округлой формы изготавливаются из прочной древесины – это может быть дуб, лиственница и береза. Для заготовок выбирают высокосортную древесину естественной влажности, без сучков с ровными и неповрежденными волокнами. Поверхность готовых креплений подвергается шлифовке с использованием абразива.
При выборе материала необходимо учитывать следующие рекомендации:
- Для брусьев из сосны или ели лучше использовать березовые шканты;
- При строительстве из бруса лиственницы, крепления могут быть из этого же материала;
- Для клееного и LVL-бруса используют дуб камерной сушки.
Шканты для бруса квадратного и плоского сечения можно изготовить из специально отобранного качественного пиломатериала, используемого при строительстве.
Размеры нагелей и диаметр отверстий
Рекомендации по выбору размеров нагельных соединений изложены в нормативных документах по строительному проектированию (СНиП), в их числе: диаметр сечения круглых нагелей должен составлять не более 1/6 от ширины бруса, длина в 1.5 раза превышать высоту бруса. Диаметр посадочных отверстий делают на 0.5-1.0 мм меньше диаметра шканта.
Несложно посчитать, что при строительстве из бруса180х180 надо использовать шканты диаметром 30 мм, длиной более 270 мм, диаметр отверстий для установки креплений – 31 мм. Специализированные магазины предлагают нагели следующих типоразмеров: цилиндрическийс диаметром от 15 до 30 мм, квадратный со стороной от 20 до 25 мм, длина заготовок – до 1100 мм.
Коротко о главном
Саморезы для бетона универсальны. С их помощью можно крепить предметы интерьера, бытовую технику, коммуникации, отделочные материалы к бетонной поверхности как снаружи, так и изнутри. Внешне они имеют форму шурупа, различаются по ряду параметров:
- Материалу.
- Виду защитного покрытия.
- Форме головной части.
- Типу резьбы.
При выборе для конкретных условий применения необходимо правильно рассчитать нагрузку, учесть факторы коррозии, а также как крепеж будет сочетаться с дизайном отделки и какова будет его итоговая стоимость. В ходе монтажа необходимо соблюдать ряд правил, в том числе по технике безопасности.
Оценок 0
Форма, материал, виды, размеры
Нагель – немецкое слово. В переводе оно значит «гвоздь». Но у этого гвоздя нет привычных шляпки и острого конца. Деревянный нагель может быть круглого или квадратного сечения. Последние используются в основном при установке оконных или дверных блоков. Считается, что, при срезании углов, крепеж может заклинить.
Изредка возникает необходимость в крепежных элементах прямоугольного сечения с узкой стороной.
В качестве материала для изготовления чаще всего используют металл или дерево. Стальные нагеля применяют в тех случаях, когда хотят удешевить строительство. Они делаются вручную из стального прута – однородные, или трубы – полые.
Металлические детали крепче, а значит, долговечнее. Но они:
- ржавеют;
- при значительном изменении температуры меняют размеры;
- при резком падении температуры на них оседает конденсат, что плохо сказывается на древесине.
Деревянные детали лишены перечисленных минусов. К тому же они высыхают и меняются одновременно с венцами, которые скрепляют. Для этого влажность нагеля должна быть совсем немного ниже влажности бруса. Со временем деревянный нагель соединяется с брусьями, стена становится однородной.
Для изготовления нагелей рекомендуют использовать:
- хвойные породы;
- бук;
- ясень;
- березу;
- дуб;
- лиственницу.
Но лучше, если это будет такой же материал, как тот, из которого изготовлен брус.
Иногда используют пластик, но это скорее исключение.
Сортамента, регламентирующего размеры нагеля не существует. Длина и диаметр зависят от размера сечения строительного материала и расчетных нагрузок на здание. Расчеты проводятся по методикам из СП 20.13330.2011 «Нагрузки и воздействия».
Тонкости крепления нагелей из древесины
Как происходит крепление бруса шкантами? Его тоже можно выполнить своими руками, без использования услуг профессионалов. Порядок работ предельно прост. Использование шипов из дерева для начала потребует отыскать середину используемой плоскости. В данной точке необходимо сделать соответствующую разметку. Именно здесь в дальнейшем будет создано отверстие.
Теперь нужно сверлить углубление, используя дрель. Именно в него потом будет нужно крепить шканты
Вот почему очень важно грамотно подобрать диаметр сверла. Его размеры должны быть идентичны таким же параметрам шипа
Что касается глубины, это – 1,5 бруса
Вопрос, какие шканты для бруса 150х150, оказывается совсем несложным. На можно увидеть, как выполняется эта процедура
Что касается глубины, это – 1,5 бруса. Вопрос, какие шканты для бруса 150х150, оказывается совсем несложным. На можно увидеть, как выполняется эта процедура.
При этом сама по себе отпадает задача: чем сверлить брус под шканты. Безусловно, оптимальный вариант – это современная дрель. Намного важнее следить за правильностью обработки отверстия. Угол входа зависит от положения сверла. Оно должно быть строго перпендикулярно самому основанию. Грамотность выполнения данного шага позволит в дальнейшем избежать проблем с монтажом фрагментов. Также стоит помнить, что если шкант будет в брусе расположен чрезвычайно свободно, это лишит конструкцию всех преимуществ такого рода крепежей. Также стоит избегать чрезмерной плотности. Длина нагеля не должна быть и больше установленных размеров. Выступание детали над поверхностью приводит к проблемам в процессе неизбежной усадки конструкции.
Некоторые секреты процедуры
Шкант из дерева, как и металлические версии, ориентирован на соединение 2 бревен или брусов. Именно поэтому существует несколько секретов, как грамотно их крепить. Профессиональная сборка бруса на шканты подразумевает:
- соблюдение шахматного чередования, учитывающего периметр сооружения;
- оптимальное расстояние между ними в пределах от 1000 до 1500 мм;
- грамотное совмещение проемов и чаш примерно в 300 мм;
- совпадение степени влажности нагелей с данным параметром самой основы.
На фото видно, как произвести монтаж без ошибок самостоятельно. Те отверстия, которые нужно было предварительно сверлить дрелью, теперь заполняются кнопками-кернами. Именно они необходимы для выполнения разметки на брусе. Если такого специального фрагмента под рукой нет, можно сделать заточку в формате карандаша. Ее диаметр должен соответствовать заготовленному отверстию. Их следует крепить непосредственно в центр основания.
Следующий шаг – укладывание пары досок на идеально ровную и гладкую поверхность. При этом детали необходимо едва прижимать друг к другу. Однако большинство строителей интересует вопрос, как забивать шканты в брус. Шип необходимо максимально плотно поставить в паз. Между брусом и шкантом не должно быть скосов и прочих дефектов. При этом сверлить больше ничего не потребуется. Нагель и так с легкостью выполнит свою работу.
С этой целью можно использовать разметочный рейсмус. Когда шипы будут установлены, нужно обработать фрагменты досок клеем. Это позволит соединить заготовки, которые нужно крепко зажать в процессе, а затем высушить.
http://brusportal.ru
Шканты для бруса: процесс изготовления своими руками
- Назначение и особенности шкантов
- Руководство по изготовлению
- Последовательность монтажа
- Использование нагелей в строительстве домов и бань
Как правило, возведение любой деревянной постройки связывается с применением в работе элементов крепежа. Они помогают создать крепкую, монолитную конструкцию, не зависящую от типа строения. Шканты, или нагели, являются неотъемлемой частью любого здания. Их качество определяет надежность сооружения. Шканты для бруса своими руками можно изготовить, следуя определенной методике.

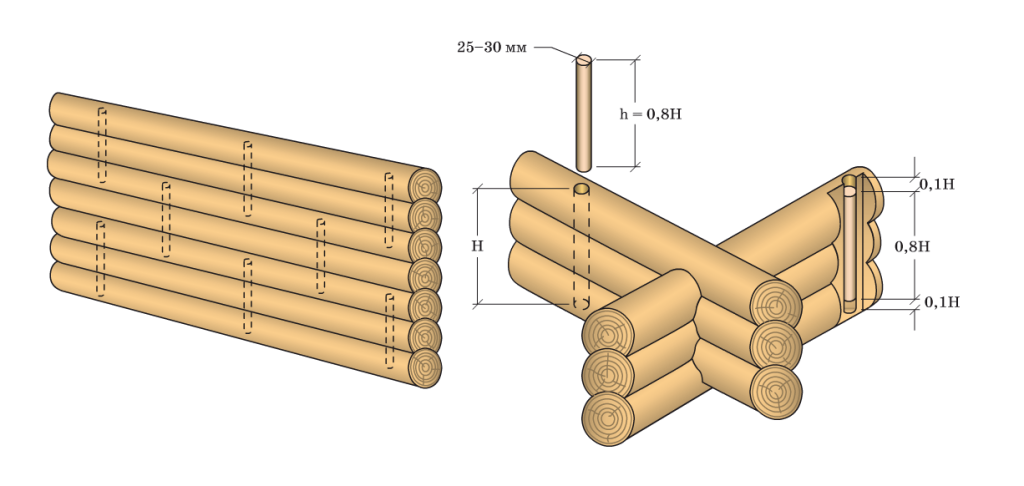

Схема межвенцового соединения при помощи нагеля.
Нагель представляет собой небольшой элемент, но без этой детали обойтись невозможно. Она обеспечивает надежный крепеж стен из бруса и сруба. Эти крепежные элементы называли шкантами еще во времена древности плотники с Вятки. В XVIII-XX веках там активно начало развиваться строительство изб из бруса и бревен. В ту эпоху можно было наблюдать активное развитие деревообрабатывающего производства, в результате которого и возник строительный бум.
Тогда дома из натуральной древесины складывались с использованием шипов из березы. Возведение срубов в тех краях и на всей территории нашей страны стали производить, применяя именно этот вид материала. Это знал любой плотник.
Можно ли крепить тяжелые конструкции
Нагель по бетону используют при работе с конструкциями из разных материалов. Его применяют для металлических, пластиковых или деревянных изделий. Также с его помощью крепят алюминиевые и пластиковые окна к бетонным стенам и балкам. Выполненные насечки на рабочей поверхности самореза исключает произвольное выкручивание.
Нагелями крепят алюминиевые профили, дверные коробки, кровли, лестницы, навесы, ограждения, пожарозащитные двери. При выборе длины рабочей части следует учитывать, что шуруп размером 7,5х72 мм выдерживает конструкцию в 10 килограмм. Чтобы закрепить конструкцию весом более 100 килограмм, необходимо использовать нагель не меньше 152 мм. Несущая способность самореза зависит от длины рабочей части. Материал, из которого он изготовлен, позволяет применять его в квартирном ремонте, строительстве и промышленности.
Для бетона нагель является самым надежным креплением. Его невысокая цена и простота в использовании станет отличным помощником в строительстве и ремонте. Минимум инструментов для монтажа и различные типы шурупов упростят ремонт и сделают крепление надежным и крепким.
Первые шурупы по бетону, которые также называются нагелями, появились ещё в то время, когда строились только деревянные конструкции. На сегодняшний день нагель часто используется для крепления оконных рам или иных деревянных сооружений к массивным бетонным конструкциям. Такой крепёжный элемент очень прост в использовании, однако весьма надёжен, а потому его широко используют в строительных кругах. Если нужно прикрепить к бетону какую-то конструкцию, необходимо использовать именно такой метиз. Он обладает большой прочностью, надёжностью и долговечностью, а потому строители очень любят применять его.
Рано или поздно в квартире или частном доме придётся сделать ремонт, и тут не обойтись без надёжных метизов
А потому так важно разобраться во всех нюансах работы с таким строительным элементом
Разновидности
Нагели могут изготавливаться как из дерева, так и из металла. Металлические изделия плохо контролирую процесс усадки, ржавеют, деревянные обеспечивают более прочное соединение, хуже реагируют на изгиб, «живут» единым организмом с домом.
Крепеж различают по форме:
- круглые, традиционные;
- квадратные, менее используемые, функциональные отверстия для них проделать сложнее.
Штыри имеют разную длину, сечение.
Важно! Выбор параметров зависит от характеристик строительства, но лучше выбирать длинные элементы, с запасом. Но монтировать их сложнее
Деревянные нагели чаще всего производятся из березы, дуба, бука или других твердых пород древесины, использование гигроскопичной древесины исключено. Дерево должно быть без сучков, гнили, грибковых образований, свилеватости. Свилеватость или свиль это порок древесины, при котором расположение волокон не правильное, неровное, спутанное, что снижает её эксплуатационные характеристики. Изготавливают штыри на токарных станках. Диаметр изделия может быть разным, но не больше 2,5см, длина должна покрывать минимум 2 соединения.
Важно! Следует подбирать нагели по материалу стены, из чего стена из того и нагели, тогда сопряжение деталей будет родным
Соединение в нагель
Монтаж нагелей происходит в шахматном порядке на расстоянии от края бруса от 200-600 мм и между деревянными стержнями 1,5-2 м. Отверстие под нагель необходимо выполнить одного с ним диаметра или немного меньше. Чтобы усадка происходила правильно, на нагелях ось отверстий должна находиться в вертикальной плоскости. При этом отверстия должны иметь глубину при соединении двух венцов как минимум две трети от толщины бруса, если отверстия под нагель сделаны на предприятии, то нагель можно монтировать на три-четыре ряда. Протяженность деревянного стержня, чаще всего, не более 1,25 м. Отметим также, что на предприятии, не всегда удается создать точную ось отверстий, потому что в процессе сверления прямо при сборке сруба, бревна, уложенные друг на друга дают нагрузку и лежат ровно по отношению друг к другу. Тогда как в станок бревна попадают по одному и часто имеют искривление, влияющее на ось отверстия.
При помощи деревянной киянки рабочие забивают нагель в брус. Внизу отверстия необходимо оставить небольшой зазор 8-10 мм, чтобы в процессе усадки нагель не уперся в венец и не образовались трещины на брусе. Деревянный стержень необходимо утопить на 4-5 см в брус, или оставить выступающим на это расстояние, чтобы можно было на него крепить следующий брус.
Последовательность сборки на нагели:
- три венца кладутся друг на друга
- далее создаются отверстия и монтируются нагеля
- потом кладутся следующие два ряда
- делаются отверстия на глубину трех венцов и снова забиваются нагеля
- эти действия повторяются до места установки крыши.
