Монтаж светодиодных светильников: описание, технические характеристики

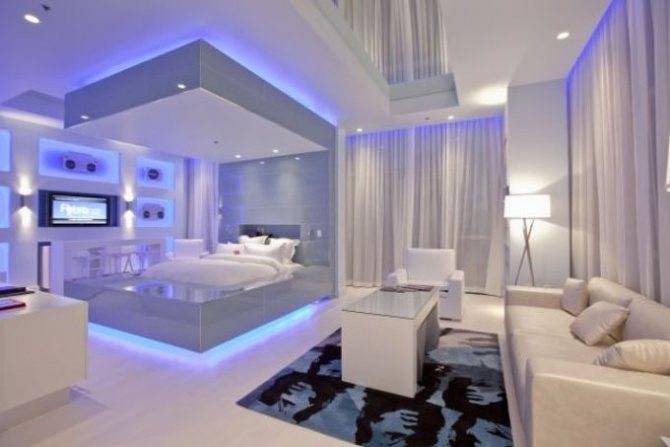

Комнатное и местное освещение: особенности устройства

Необходимо помнить, что по мощности светодиоды подбираются в соотношении к излучателям с нитью накаливания 1:8. Это значит, что там, где хватало обычной лампы 80 Вт, будет вполне достаточно LED-прибора 10 Вт. Светодиодные излучатели имеют такие же цоколи, а значит, все, что нужно сделать при замене на них простых – это вывернуть старые и ввернуть новые.

В качестве местного освещения идеальным вариантом будет применение светодиодных лент или спотов, которые достаточно направить на определенный участок. Таким образом можно выполнить зонирование помещения. Часто местная подсветка осуществляется настольными приборами. В таком случае достаточно просто ввернуть в них LED-лампу с матовым рассеивателем. Он сделает поток мягче, а значит, не будет ослеплять.

Как правильно подсоединить

Все монтажные работы выполняются до того, как будет закончен сам подвесной потолок

Важно следовать выбранной схеме подключения. Место монтажа, высота установки осветительных приборов – одни из главных факторов, с которыми следует разобраться заранее. Количество светильников тоже считают заранее

Надо учесть, что в некоторых случаях возникает необходимость в трансформаторе. Провода к местам монтажа подключают заранее. Чтобы не было контакта с каркасными подвесными конструкциями – для проводов берут гофрированные трубки. Для каждой ситуации разрабатывают отдельную схему

Количество светильников тоже считают заранее. Надо учесть, что в некоторых случаях возникает необходимость в трансформаторе. Провода к местам монтажа подключают заранее. Чтобы не было контакта с каркасными подвесными конструкциями – для проводов берут гофрированные трубки. Для каждой ситуации разрабатывают отдельную схему.

Установка по простой схеме

Обычная схема предполагает последовательное подключение всех проводников. Токоограничивающий резистор необходим, если соединение выбрано параллельное. Лучше обратиться к электрикам с достаточно высокой квалификацией для таких работ, как сборка и установка светильников, прокладка электропроводов с достаточным сечением.

Общая схема действий выглядит следующим образом:

Обесточивание электрической сети.
Укомплектовать прибор блоком питания. Или использовать обычную деталь, если все характеристики подходят.
Проверка типа цоколей.
Проверить наличие термоколец, препятствующих перегреву в системе. Нужно убедиться в том, что для вентиляции хватает пространства.
Строгое соблюдение полярности.

С дополнительной защитой

Назначение прибора влияет на то, какой класс защиты выбирать для конкретного случая:

Фильтрация помех с высокими частотами, защита от дифференциальных перенапряжений, от остаточных бросков по этому показателю. Устанавливаются средства защиты рядом с потребителем.
Для токораспределительной сети у объекта, от коммутационных помех. Элемент играет роль второй ступени, когда ударяет молния. Место монтажа – внутри распределительных щитов.
Чтобы в защитную систему дома прямо не попадали молнии. Место монтажа – ввод в здание, внутри устройств по распределению. Главный распределительный щит для этого тоже допускается использовать.

Обычно устройства защиты снабжаются специальной разновидностью модуля, легко заменяемому при необходимости. Монтаж таких приспособлений продлевает срок эксплуатации всей системы.

С активным ограничителем тока

Элементом, ограничивающим ток, для этой схемы будет выступать резистор R1. Показатель коэффициента мощности в данном случае приближается к единице. Схема имеет один минус – у резистора тепло рассеивается в больших количествах.

Резистор R2 применяют для разрядки остаточного напряжения.

Как посчитать необходимое количество ламп?

Уровень освещённости подбирают индивидуально у каждой из комнат. Всё зависит от назначения помещения. Максимальная яркость нужна там, где постоянно читают или пишут. Для коридора этот показатель будет на порядок ниже.

Для измерения светового потока одной лампы уровень освещённости перемножают с площадью комнаты, а потом делят на количество ламп.

Расчёт на квадратный метр выглядит несколько иначе. Количество ламп перемножают со световым потоком, результат делят на площадь освещения. От типа монтажа зависит, сколько оборудования нужно в том или ином случае. При установке в обычную люстру опираются на уровень интенсивности света.

Эффективный угол света для светодиодов составит примерно 120 градусов. Главное – так рассчитать количество светильников, чтобы свет в итоге оказался равномерным.

Разметка

Данный этап является одним из ключевых, поскольку именно от точности снятых размеров и составленного плана монтажа зависит успех ремонтных работ. Правильная разметка экономит не только время, но и бюджет.

Прежде всего, стоит определить уровень естественного освещения. Этот критерий позволит рассчитать необходимое количество светильников. Помимо этого, расчет производится с учетом цветов, использованных в интерьере. Если обои и мебель светлых оттенков, то понадобится небольшое количество лампочек.

Существует определенный порядок выбора приборов освещения. Нормы определяют, что площадь в 1м² должна освещаться примерно 15 Вт. В качестве примера можно взять стандартную гостиную комнату. Согласно данному методу расчета, для освещения такого помещения потребуются лампочки на 60 Вт в количестве 5 штук.

Разметку проводят с учетом минимальной высоты от пола до поверхности потолка – не менее 2 метров.

Особенно разметка важна тогда, когда речь идет о монтаже натяжного или гипсокартонного потолка. Без заранее нанесенных и перепроверенных отметок не рекомендуется начинать процесс установки светильников.

Видео, как правильно располагать светильники на потолке:

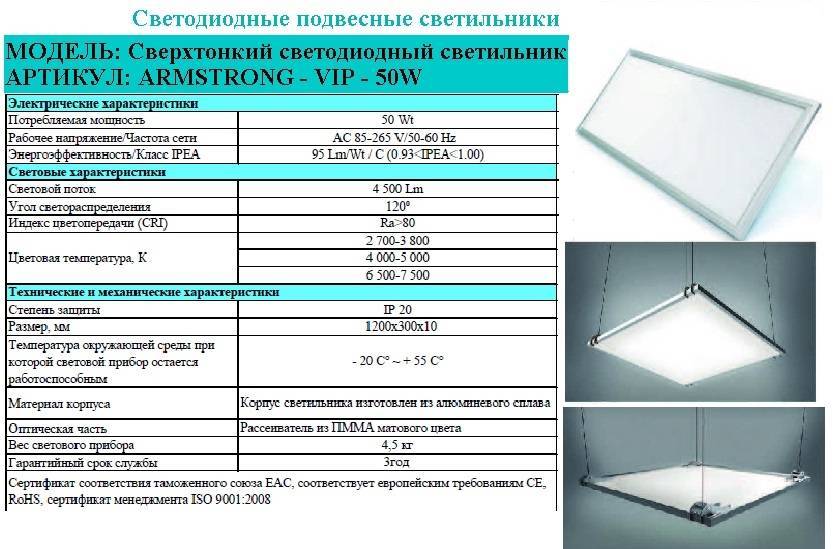

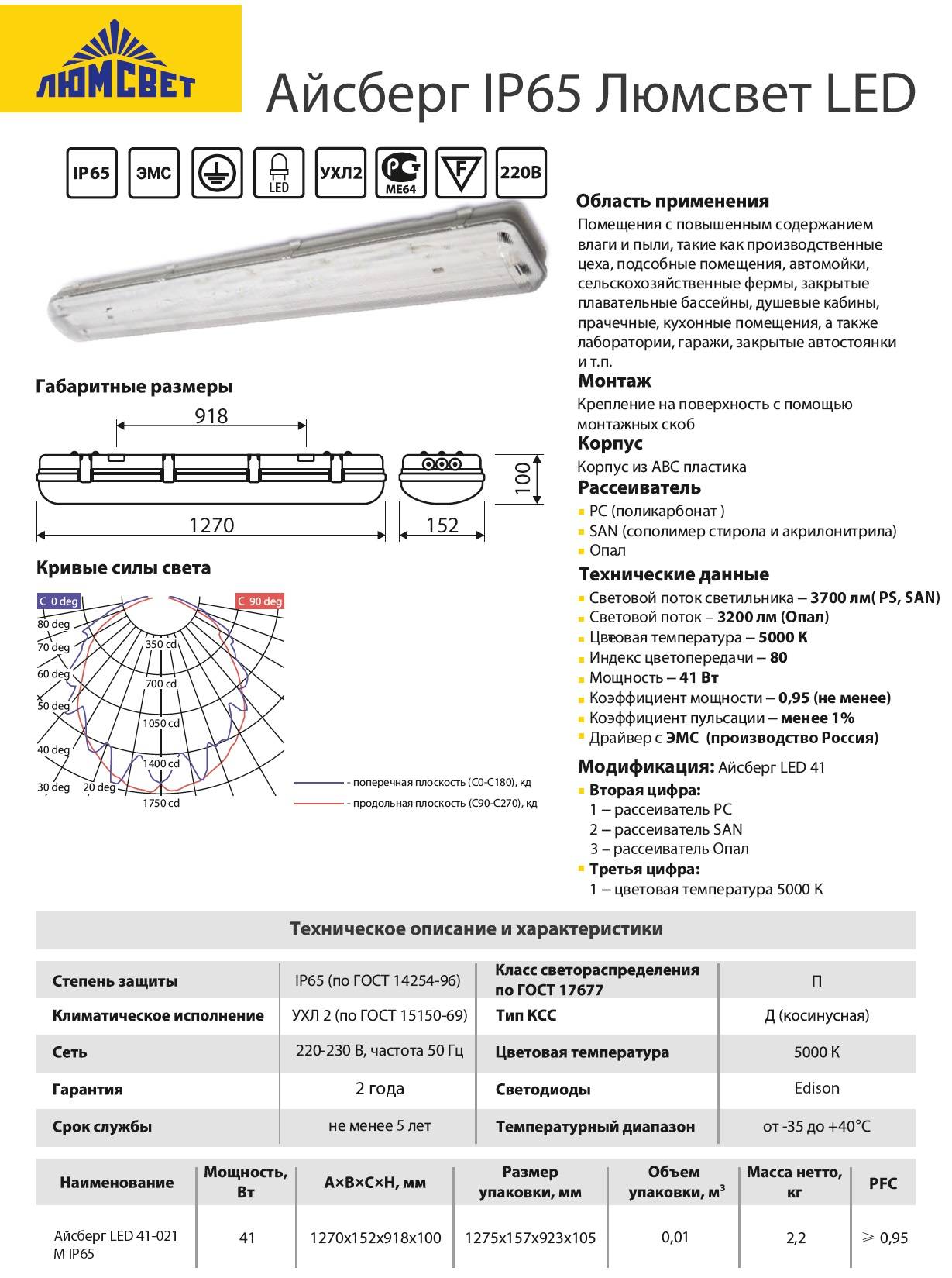

Серия OPERLUXE

Дают максимальный светопоток. Достигается благодаря линейкам с открытыми светодиодами. Мягкий холодный свет, который вырабатывают 64 светодиода расположенные на 4-х светодиодных идеально подходит для офисных и торговых помещений. Срок службы светодиодов официально заявленный заводом- производителем 50 000 часов. Это значит, что приобретая светильники серии ОПЕРЛЮКС Вы можете быть уверенными, что они будут работать в стандартном режиме более 11 лет. Под стандартным режимом работы подразумевается 12 часов непрерывной работы в сутки. Ритм прогресса задает современные стандарты энергоэффективности. Светодиодные светильники со сроком службы менее 35 000 часов уже не подходят под международный стандарт качества. Хотя еще недавно 3-4 года назад такие светильники считались верхом инженерной мысли. С тех пор изменились не только сами светодиоды они стали производительней и больше в размерах, но и все что их окружает: Провода, пусковое устройство, контакты , корпус. Завод Центрстройсвет это производитель современных светильников, отвечающих европейским стандартам качества. Особого внимания заслуживает корпус светодиодных светильников встраиваемых в Армстронг. Производимые на новейших итальянских линиях корпуса уникальны по своей конструкции. Специальная ниша для источника питания светильника обеспечивает отведение вырабатываемого им тепла. Благодаря такой раздельной вентиляции светодиодов и источника питания достигается оптимальное отведение тепла от светодиодов, которое и предохраняет их от перегревания. Именно неправильный температурный режим в 90 процентах случаев становится причиной перегорания светодиодов в светильниках кустарного производства.

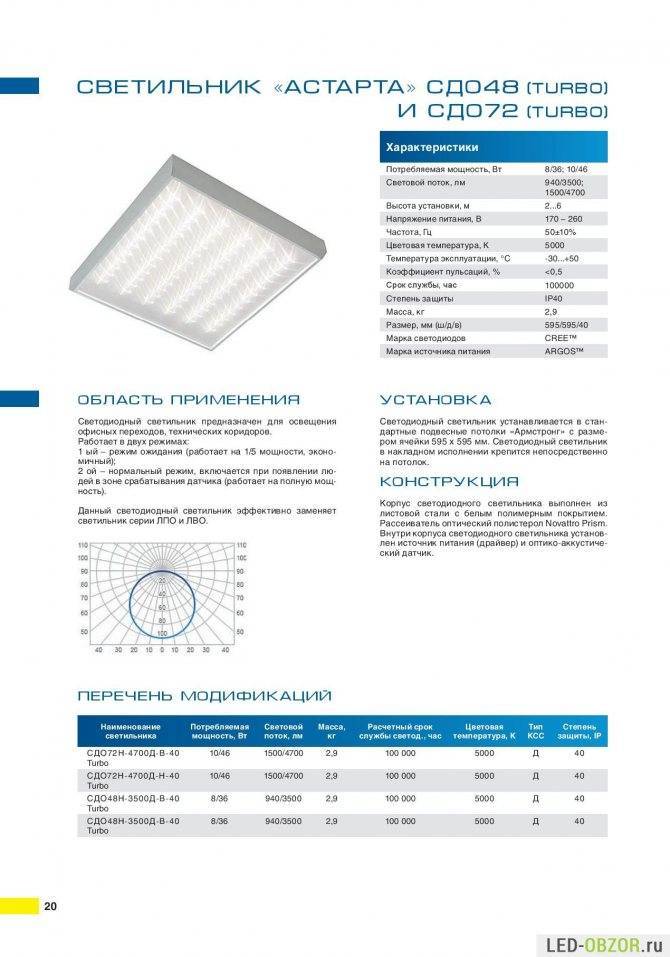

Светильники встраиваются в подвесную систему Армстронг Т-24. По мощности и световому потоку светильники серии OPERLUXE подразделяются на:

Стандартные на 30 Вт — со световым потоком 2400-2600 Лм
С повышенной мощностью на 38 Вт со световым потоком 3190-3315 Лм

Светильники серии OPERLUXE выпускаются с четырьмя вариантами рассеивателей.

Установка диодных ламп в фару с линзой

Одной из наиболее сложных площадок для установки светодиодных фар является линзованная оптика и линзованные фары. Если у Вас в фаре установлена линза, то прирост от использования светодиодных фар будет самым минимальным. Связано это с тем, что отражатель у таких фар самый маленький, да еще и половина этого отражателя перекрыта шторкой, которая формирует светотеневую границу. Качество светотеневой границы у таких фар всегда будет идеальное, даже установив в них светодиодные лампы, вы никак не ухудшите этот показатель. Но, зачастую, наблюдается тенденция, что после установки светодиодных ламп освещенность перед автомобилем остается той же что и у ламп накаливания. Правда, стоит отметить, что по краям она значительно возрастает за счет особенностей светораспределения светодиодных ламп

Какой инструмент применять

Разновидность и специфика применяемого в ходе монтажа инструмента во многом определяется конструкцией и назначением светодиодных светильников. В обычных бытовых условиях это следующий стандартный набор:

Электродрель.
Шуруповерт.
Пассатижи.
Кусачки.
Измерительная рулетка.
Отвертка.
Паяльная станция с принадлежностями.

Кроме того, помимо самих приборов освещения понадобятся следующие расходники:

Провода.
Монтажные подвесы, полоски.
Клеммы-соединители.
Дюбеля, саморезы.

Не меньшее значение придается выбору спецодежды для проведения подобного рода электромонтажных работ. Костюм должен быть из плотной хлопчатобумажной ткани, обувь на толстой резиновой основе, перчатки диэлектрические.

Какой инструмент применять

Электродрель.
Шуруповерт.
Пассатижи.
Кусачки.
Измерительная рулетка.
Отвертка.
Паяльная станция с принадлежностями.

Кроме того, помимо самих приборов освещения понадобятся следующие расходники:

Провода.
Монтажные подвесы, полоски.
Клеммы-соединители.
Дюбеля, саморезы.

Причины популярности

Светодиодная система освещения модульного типа ЭРА на сегодняшний день является наиболее известной и востребованной во всем мире. Это связано со следующими достоинствами выпускаемой продукции:

Сочленение компонентов

отменное качество;
простота установки и демонтажа;
простота подключения собранной ленты к сети;
высокая мобильность. Из имеющихся в комплекте модулей можно собрать цельную систему различной конфигурации. При этом максимальная протяженность соединенной ленты может получиться равной трем метрам;

Освещение кухни

доступная стоимость ленты;
длительный срок службы. Производитель отмечает, что при правильной эксплуатации и соблюдении всех рекомендаций по уходу, такая система освещения может прослужить до 30 лет;
высокая экономичность. Светодиодный источник света в современном мире считается самым экономичным в плане потребления электроэнергии. Светодиодные модули рассчитаны на работу в течение 25000-30000 часов, а потребляемая мощность составляет всего 3-8 В (в зависимости от модели).

Система модульного типа ЭРА для дома представляет собой инновационный светильник, с помощью которого можно создать оптимальное освещение в любом помещении квартиры или дома. Особенно часто освещение с помощью такого оборудования делают на кухне.

Область применения

Есть два основных способа, которыми можно организовать подключение светодиодов для освещения:

использование светодиодной ленты для распределенного освещения помещения: с ее помощью может быть создана декоративная подсветка отдельных участков — хорошо подходит для «скрытого» освещения, когда сам источник света не виден;
использование готового светодиодного светильника в качестве источника света — более дорогой вариант, пригоден для «точечного» освещения.

Поскольку работа со светодиодными светильниками практически не отличается от аналогичной процедуры с обычными традиционными, то отдельного рассмотрения они не требуют. Разве что стоит знать, как правильно рассчитать мощность для достаточного освещения помещений. Но так как расчет мощности аналогичен такому же для светодиодной ленты, то именно ее и следует использовать.

Светодиодная лента позволяет создавать самые «изощренные» схемы освещения помещения, подсветки различных отдельных зон (например, сделать подсветку кухонного фартука или контуров шкафов), сделать скрытое освещение под потолком или подсветку стен по всему периметру комнаты. Ограничиваются возможности только фантазией дизайнера.

Доступные варианты значительно расширяются возможностью использовать в освещении различные цвета и менять их. Тут, конечно, нужно знать меру и не переусердствовать — излишнее нагромождение цвета может привести к обратному результату и сделать дизайн интерьера аляповатым.

Скрытое освещение под потолком по периметру комнаты визуально увеличивает ее размер, что актуально для небольших городских квартир.

Распространенным способом использования светодиодной ленты является подсветка в шкафах, антресолях и прочих закрытых элементах интерьера. В комплекте с автоматически срабатывающим выключателем это добавляет им большую функциональность (особенно актуально для кухонных шкафчиков и больших шкафов-купе).

Особенности подключения ламп на 12В

Многие предпочитают использовать для освещения точечные светильники на 12 В. Для их подключения требуется понижающий напряжение трансформатор и устройство, стабилизирующее ток (можно сделать из конденсатора, резистора, диодного мостика). Аппараты заводского производства более надежные, продаются с гарантией.

Параметры драйвера необходимо рассчитать после покупки светильников. Его мощность должна на 20% превышать суммарную мощность светильника (светильников). Ошибиться с выбором сложно, так как популярные производители мощность указывают на упаковке. Обязательно необходимо оценить условия на месте монтажа этого оборудования. Например, для ванной нужно купить драйвер, устойчивый к повышенной влажности.

Чаще всего точечные светильники используются в подвесных потолках. Это встраиваемые модели, которые поставляются с драйвером и разъемом для подключения. Кабель в конструкции потолка прокладывается заранее. На месте установки светильника сверлится отверстие, с жил кабеля снимается оплетка и изоляция, с трансформатора снимаются крышки, скрывающие клеммы. Провода подключаются согласно схеме на корпусе. Две клеммы предусмотрены для кабеля, остальные (обычно с другой стороны) для ламп. Сначала подключается провода кабеля (точное соблюдение полярности необязательно, так как ток из сети переменный). С другой стороны присоединяются провода светильника (или нескольких светильников, если драйвер на это рассчитан).

Далее крышки трансформатора ставятся на место, аппарат прячется в отверстие, снаружи остается только разъем для подключения осветительного прибора. В отверстие устанавливается корпус светильника, снимается фиксатор, устанавливается лампочка, закрепляется фиксатором.

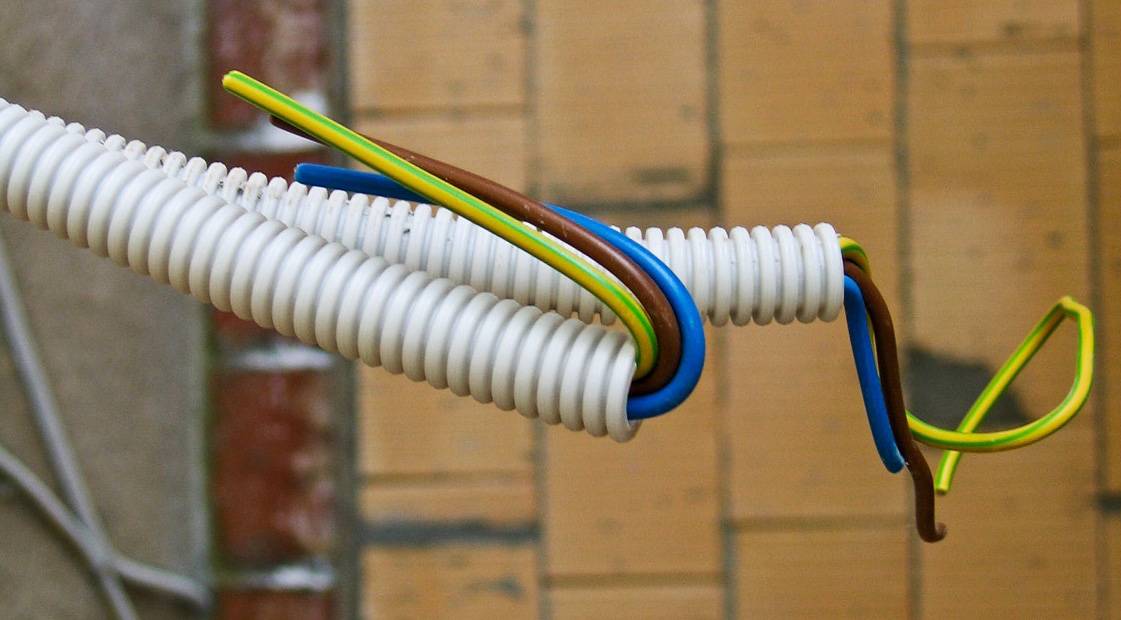

Подключение кабеля

Если все закладные уже установлены, перед обустройством натяжного потолка остается последний этап – подключение кабелей.

По большому счету, данная процедура является самой легкой из всего цикла. Следует просто знать, где находится фаза и ноль. Люстры и прочие светильники имеют три провода:

Фаза – L.
Ноль – N.
Земля – PE.

Знание этих обозначений поможет выполнить работу правильно. У многих возникают проблемы при подключении, поскольку не все достоверно знают функцию третьего провода. Он выполняет исключительно защитную функцию. Если из потолка торчит два провода – это не создаст проблем в будущем. Просто следует подсоединить фазу и нулевой провод.

Подключение проводки светильника

Схема подключения настенного осветительного устройства практически ничем не отличается от способов, используемых для любых других приборов освещения. Классическая схема подключения с выносным выключателем приведена на рисунке ниже.

Если необходимо выполнить подключение нескольких светильников, то до каждой точки освещения нужно будет проложить от распределительной коробки свой нулевой провод. Подключение фазового провода выполняется от выключателя. В этом случае используется один проводник для всех приборов освещения.

Ноль всегда идет напрямую, а фаза только через выключатель. Даже если светильник оборудован внутренним выключателем, все равно подключение выполняется только таким способом. Поэтому, прежде чем соединить контакты электропроводки и провода светильника, нужно будет уточнить по прилагаемому паспорту маркировку нулевого и фазового провода, чтобы не перепутать при сборке.

Перед установкой и подключением нужно будет выполнить проверку проводки и самого светильника. Первоначально подрезаем жилы жгута электропроводки на необходимую длину и подключаем к контактам в распределительной коробке. Понятно, что на время монтажа потребуется выключить тумблер пакетника линии, подающей питание на необходимую нам коробку.

На следующем этапе нужно выполнить подключение выводов жгута на месте установки к проводке прибора. Перед тем как соединить контакты, на короткое время включаем пакетник на распределительном щите и электрическим пробником проверяем, какой из них является нулевым, а какой фазовым. Чтобы избежать ошибки при дальнейшем подключении и установке, маркируем каждый контакт цветным фломастером.

Совет! Перед сборкой и установкой обязательно выполняем проверочный монтаж, подключаем контактные фишки светильника к электропроводке без установки его на место. Делается это для того, чтобы проверить работу выключателя, патрона и лампы.

Иногда приходится выравнивать и подгибать гибкие контактные элементы в патроне, чтобы обеспечить надежный контакт. До установки и сборки светильнику дают возможность поработать 10-15 минут в разобранном виде. Если патрон и корпус не греется, лампа светит стабильным светом, без треска и мигания, то конструкцию можно собирать и устанавливать на стену.

Полезные советы

Приобретая люстры со светодиодами, необходимо учитывать несколько немаловажных факторов, которые влияют на эффективную эксплуатацию самого светильника

В первую очередь необходимо обратить внимание на размеры прибора. Большой светильник может не вписаться в маленькую комнату

И это понятно. Поэтому стоит правильно выбрать его по размеру. И запомните, что для светодиодных люстр размер не имеет значения. Небольшой осветительный прибор легко справиться не только с небольшим помещением.

Если раньше обращали внимание на яркость каждого источника света, то сегодня прерогатива – дизайн устройства, который дожжен вписаться в дизайн интерьера помещения. А мощности по любому хватит

Если выбранная вами люстра в своей конструкции имеет подвес, то учитывайте его длину, соизмеряя с высотою потолков комнаты. Оптимальный же вариант – регулируемый подвес.

Мощность суммарного освещения в зависимости от площади помещения

Все остальное, как у обычных люстр:

Проверяете полную комплектность.
Прочность и надежность контактов.
Надежность крепления люстры к потолку.

Что касается мощности освещения, то существуют определенные нормы. Так как люстры в основном устанавливаются в гостиных комнатах, то для освещения одного квадратного метра площади этой комнаты необходима яркость, равная 3 Вт. Исходя из этого, можно подобрать светодиоды и их количество.

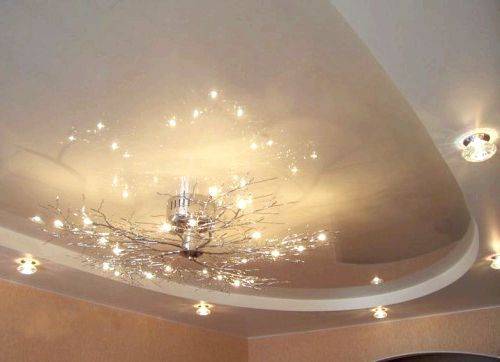

Монтаж потолочных светодиодных светильников

Приборы точечного освещения устанавливают одновременно с монтажом потолочной конструкции. Зазор между новым и базовым потолком должен превышать на 1-1,5 см высоту корпуса светильника. Таким образом, будет обеспечена необходимая для работы этих приборов вентиляция.

Схема подключения точечных светильников 220 В

Схема подключения точечных светильников 12 В с индивидуальными трансформаторами

Схема подключения точечных светильников 220 В к одноклавишному выключателю

Схема подключения точечных светильников 220В к двухклавишному выключателю

Если монтируют пластиковый или гипсокартонный потолок, отверстия под светильники высверливают перед установкой пластиковых панелей или полотен ГКЛ. Для формирования проемов используют коронку определенного диаметра. Некоторые производители указывают требуемый размер отверстия на упаковке. Обычно он составляет 60-70 мм.

Коронка для отверстий под светильники в потолке. Коронка для гипсокартона

Далее нужно последовательно выполнить несколько действий:

подсоединить провода к клеммам светильника;
завести провода в отверстие в потолке и каким-либо способом зафиксировать светильник в подвешенном состоянии;
далее пальцами свести вместе обе пружины, расположенные на корпусе светильника;
не отпуская пружин, завести корпус светильника в отверстие на потолке;
отпустить пружины.

Установка светильника в подвесной потолок

Цены на натяжной потолок

~~натяжной потолок~~

Установка точечных светильников в гипсокартон

При монтаже натяжного потолка установка встраиваемых светильников имеет свои нюансы. Так как неправильно вырезанные на пленке отверстия уже не замаскировать, необходимо знать правильную последовательность работ.

Схема установки встраиваемого светодиодного светильника в натяжной потолок

Шаг 1. Разрабатывают схему установки светильников.

Схемы расположения светильников

Варианты расположения светильников и люстры

Шаг 2. На поверхности базового потолка отмечают точки крепления приборов освещения.

Разметка под светильники

Шаг 3. К местам расположения приборов подводят электрокабель. По завершении монтажа проводку проверяют на работоспособность.

Расположение светильников двумя овалами

Как начертить овал

Расположение светильников двумя волнами

Шаг 4. Монтируют крепежные элементы для установки и выравнивания светильников в одной плоскости. Чаще всего к базовому потолку крепят подвесы, которые используют при монтаже гипсокартонных потолков. С помощью этих металлических пластин фиксируют в нужном положении специальные закладные под светильники.

Платформа для монтажа точечного светильника

Монтаж встраиваемых потолочных светильников с помощью подвесов

Шаг 5. Монтируют натяжной потолок.

Базовые шаги монтажа натяжного потолка

Шаг 6. В местах установки светильников приклеивают на пленку термокольцо, соответствующее диаметру закладной. Можно использовать суперклей. Термокольцо необходимо для ограничения механического воздействия на материал натяжного потолка.

Термокольца для натяжных потолков

Шаг 7. Острым ножом вырезают пленку внутри кольца.

Внутри термокольца вырезается отверстие

Шаг 8. Выводят наружу провода электропроводки.

Проводку нужно вывести наружу

Шаг 9. Подключают прибор к проводке, используя клеммы.

Разумеется, светильники подключаются при обесточенной проводке

Шаг 10. Устанавливают светильник в потолок.

Установка светильников в натяжной потолок

Встраиваемые светодиодные потолочные светильники позволяют эффективно решить вопрос основного и дополнительного освещения. Но для долговременной и безопасной эксплуатации нужно знать правила выбора и монтажа этих приборов.

Основные выводы

Светодиодные светильники экономны, долговечны, безопасны и различаются по мощности, температуре цвета, яркости, углу рассеяния светового потока, и при этом в зависимости от назначения и особенностей конструкции делятся на следующие виды:

Встраиваемые.
Накладные.
Подвесные.
Узко- или широконаправленные.
С возможностью поворота.
Панельные, плоскостные и специфические.

Наиболее часто используемым в быту типом светодиодных светильников являются споты. Их монтаж выполняется накладным, встраиваемым или подвесным способом. При желании и настойчивости, следуя инструкции, их можно установить своими руками в навесной или натяжной потолок. Помимо этого, в качестве подсветки для подобного вида потолочных поверхностей применяется лед-полоска. В ходе выполнения всех монтажных работ необходимо строго придерживаться правил техники безопасности.
