Конструкция пластиковых окон
Чтобы нормально разобраться в процессе установки, необходимо иметь представление о конструкции окон. Начнем с материалов и названий. Пластиковые окна изготавливают из поливинилхлорида, который сокращенно называют ПВХ. Отсюда второе название — окна ПВХ.
Главный элемент любого окна — рама. Для пластиковых окон раму делают из специального многокамерного профиля. Он разделен перегородками на некоторое количество ячеек — камер. Чем больше этих ячеек, тем теплее будет окно. Когда говорят о том, сколько камер будет в пластиковом окне, имеют количество ячеек в профиле.
Окна одного производителя с разным количеством камер в профиле
В середине конструкции, в самой большой камере, видна вставка синего цвета. Это армирующий элемент повышенной жесткости. Он придает профилю требуемую прочность. В пластиковых окнах эта вставка из пластика, в металлопластиковых — из металла (обчно — из алюминия). Вот и вся между ними разница.
Строение металлопластикового окна
Есть еще разделение профилей на классы: эконом, стандарт и премиум. Оптимальный выбор, если вам нужна нормальные окна, — класс стандарт. В классе эконом слишком тонкие перегородки и они промерзать начинают практически с момента установки. Премиум имеет высокую цену за счет опций, которые, по сути, не нужны.
Если вы хотите иметь лучший профиль для пластиковых окон, берите класс стандарт любого завода. Особой разницы между изделиями разных фирм нет. Они давно стандартизированы и все рассказы менеджеров о преимуществах — это сказки. Если они изготовлены на заводском оборудовании, разницы между ними нет: все заводские профили давно стандартизированы.
Профили для окон в стандартном варианте имеют белый цвет, но могут быть и коричневыми — под цвет любого дерева, и даже розовыми — под заказ. Окна из цветного профиля дороже, чем аналогичные белые.

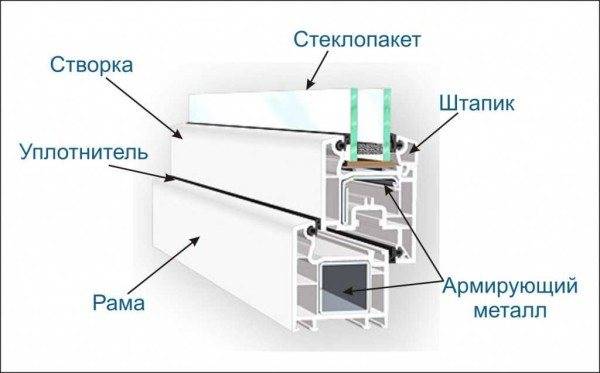

Строение окна
Чтобы понимать о чем идет речь в описании процесса монтажа, необходимо знать, как называется каждая составляющая конструкции.
Из чего состоит пластиковое окно
Оно состоит из:
- Рамы. Это основа окна.
- Если окно состоит из нескольких частей, рама разделяется на части импостом — вертикальной составляющей. Если окно из двух частей, импост один, Если из трех — два и т.д.
- Открывающаяся часть окна называется створкой, неподвижная — глухарем. В них вставляется стеклопакет — два, три или больше стекол, герметично скрепленных между собой. Между стеклами проложена фольгированная лента, обеспечивающая герметичность. Есть стеклопакеты со специальными свойствами: с армированным стеклом, тонированным и энергоэффективным, которое по уверениям производителей уменьшает потери тепла через окна. Есть еще стеклопакеты, между стеклами которых закачивается инертный газ. Он тоже уменьшает потери тепла.
- Стеклопакеты прижимаются к раме шапиком — тонкой пластиковой планкой. Герметичность соединения обеспечивается резиновым уплотнителем (он обычно черного цвета).
- На створках устанавливается запорная фурнитура. Это определенный набор механизмов, которые обеспечивают открывание и запирание. Они могут быть разными, так как обеспечивают разный функционал: открывание, открывание с проветриванием, открывание + проветривание + микропроветривание.
- Для обеспечения герметичности на всех частях — раме, импосте и створках — устанавливаются резиновые уплотнители.
Внизу на наружной стороне рамы (той, которая обращена на улицу) есть дренажные отверстия, которые закрыты специальными колпачками. Через них выводится на улицу конденсат, образующийся внутри из-за разницы температур на улице и в помещении.
Дренажные отверстия
Еще окно имеет отлив — доска снаружи, отводящая осадки и подоконник внутри. Боковые и верхние части со стороны улицы и помещения заделываются откосами. Их тоже можно поставить из пластика или сделать по другой технологии.
Анкерные пластины
Их используют как наиболее современный метод крепления светопрозрачных устройств, разработанный с учетом влияния температуры, воздействующей на оконные коробки при разных погодных условиях за счет эластичности материала. К тому же только они способны надежно удерживать окно ПВХ в многослойной стене.
Принцип крепления
С одной стороны пластина закрепляется на торцевой части оконной рамы, а с другой — фиксируется в стене обыкновенным дюбелем длиной в 5÷8 см.
Виды конструкций
Производители выпускают анкерные пластины:
- поворотными;
- неповоротными.
Поворотную модель удобно переориентировать на раме без сверления отверстий при возникновении неожиданных препятствий во время сверления бетонной стены, например, попадания на прут арматуры. Простая перестановка пластины в новом направлении сохраняет целостность оконной рамы.

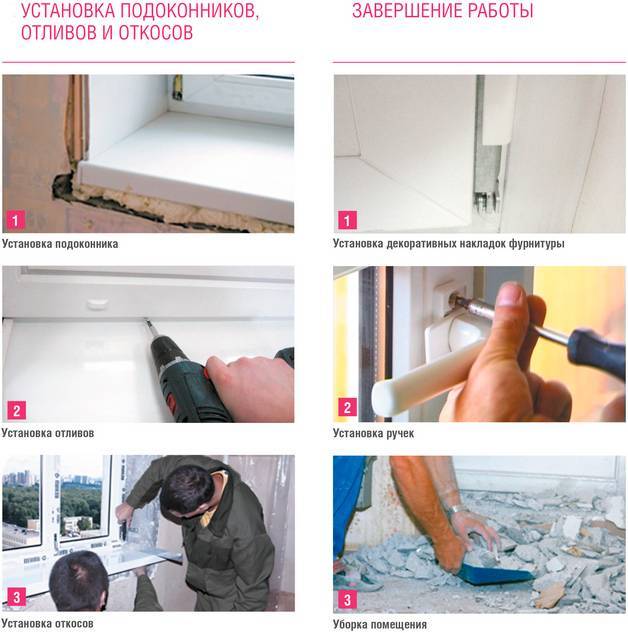

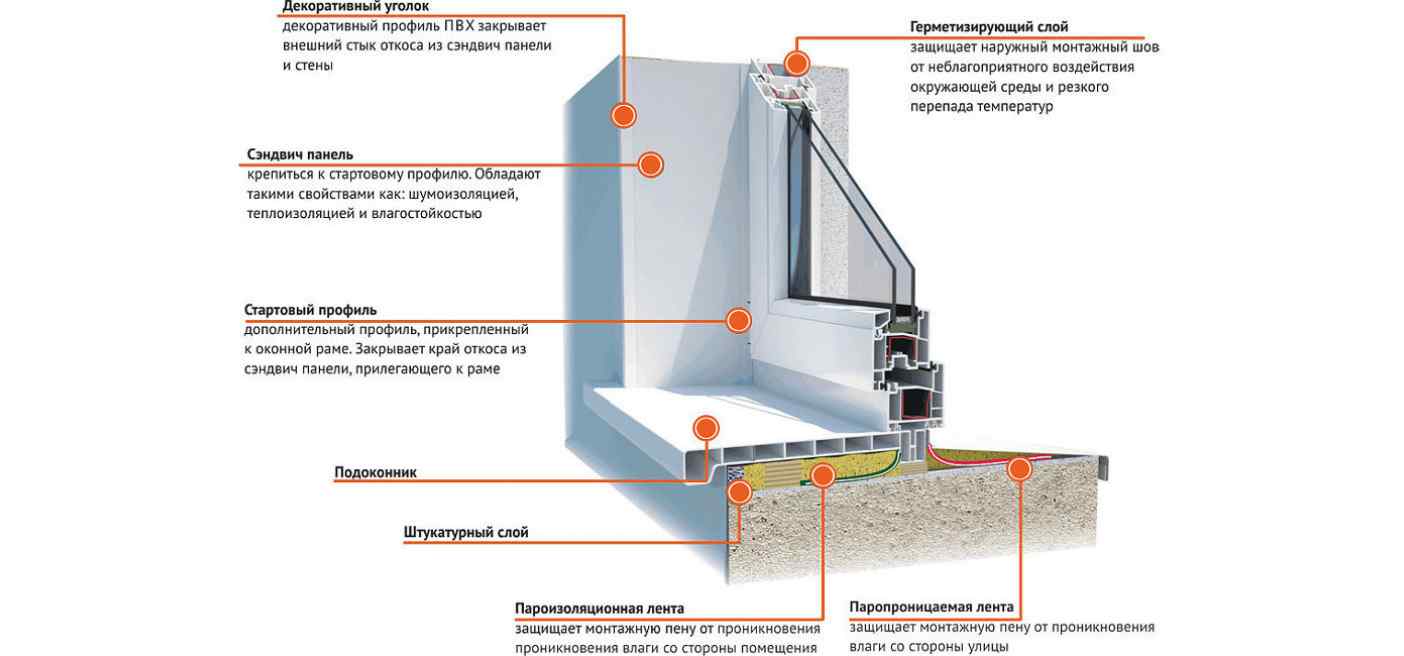

Установка пластиковых откосов
Пластиковые откосы устанавливаются в один день с окном для панельных и блочных домов и на второй день для сталинских домов.

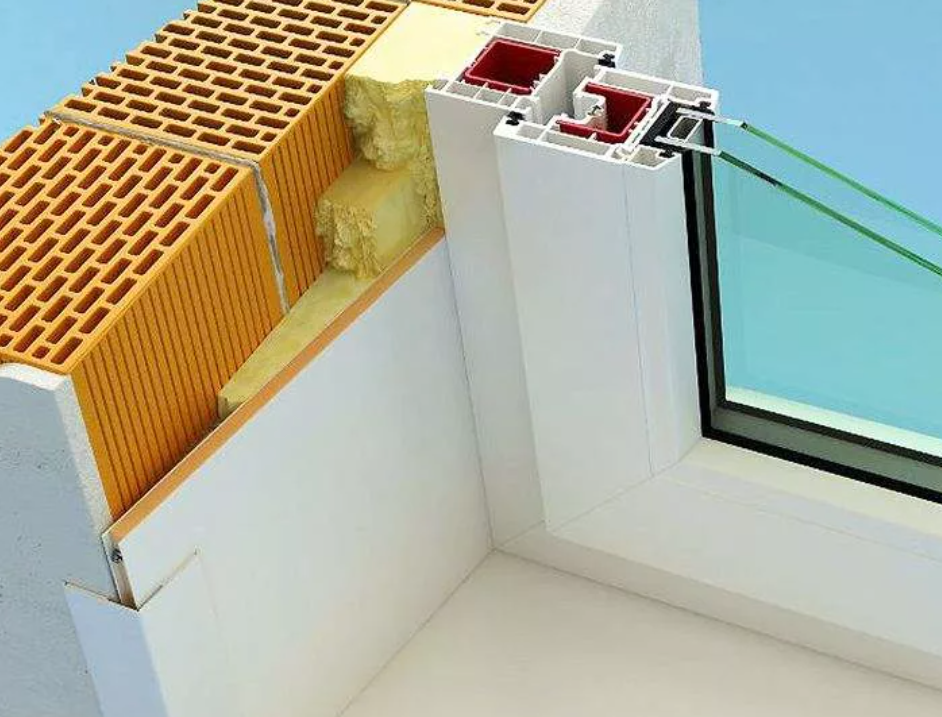

В качестве откосов используется или бельгийская сэндвич-панель (на изображении) или немецкие пластиковые откосы VEKA со съемными наличниками.
Отличия между различными пластиковыми откосами не существенны, однако следует их знать.
Бельгийская сэндвич-панель может быть установлена в рассвет (не под прямым углом к окну), что визуально увеличивает оконный проем. Выбор пластиковых откосов VEKA оправдан для более аккуратной поклейки обоев при уже установленных откосах. Благодаря съемному наличнику, края обоев будут аккуратно спрятаны под ним.
Совет: если у Вас в квартире ремонт, то наличники на откосы из бельгийской сэндвич-панели лучше установить после поклейки обоев самостоятельно – так получится аккуратнее и симпатичнее).

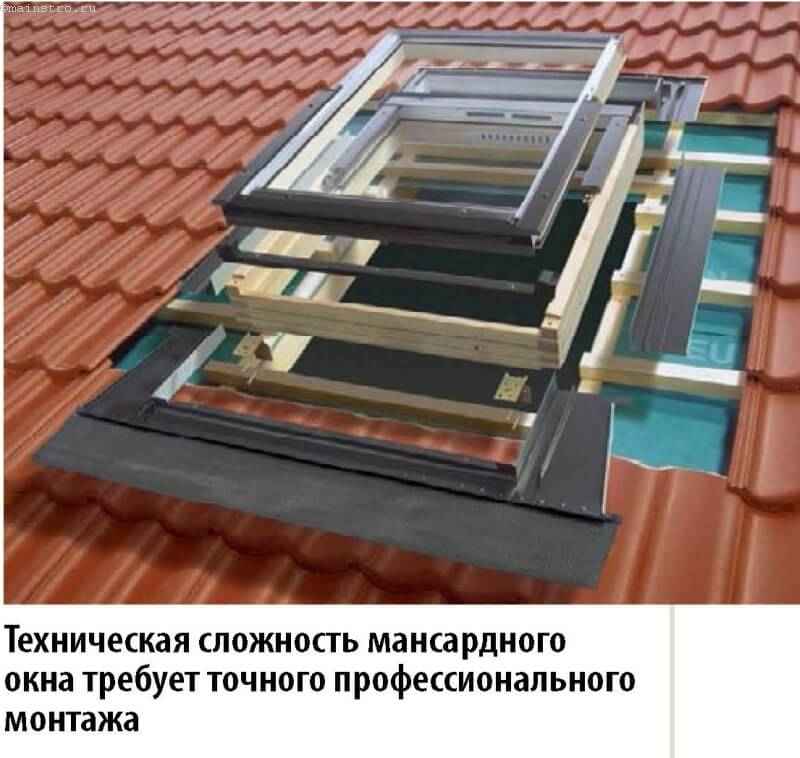

Нюансы установки крышных окон
Важно точно понять, на какой отметке будет устанавливаться окно. В идеале высота от пола до низа окна должна составлять 90-110 см
При таком расположении оконного проёма получается наилучший обзор для человека в любом положении. К тому же на такой отметке можно легко дотянуться до фурнитуры, чтобы открыть окно.
Окна ПВХ должны устанавливаться на определённом расстоянии от стропил. Монтаж должен производиться с зазором в 2-3 см. Это позволит хорошо утеплить всё окно в таких холодных городах, как Омск, например. Кстати некоторые изготовители окон предлагают готовый набор для тепло- и звукоизоляции периметра окна. Он защитит проём от промерзания, сквозняков и влаги.
Не менее важно правильно подобрать оклад на окна. Он должен подходить под кровельное покрытие. Так, для крыш из профлиста, металлочерепицы или натуральной черепицы нужен один вид оклада, а для плоских покрытий из сланца, битумной черепицы или рулонных материалов нужен другой вид.
Монтаж пластиковых окон (видео):
https://youtube.com/watch?v=qMBqdgWXysU
Что представляет собой конструкция ПВХ
Сначала нужно ознакомиться с особенностями, составляющими евроокна. Главный несущий элемент — ячеистая рама, которая в свою очередь состоит из профилей, оснащенных 1, 2, 3 камерами. По классам они подразделяются на “Эконом”, “Стандарт”, “Премиум”. Окна в панельном доме должны полностью соответствовать определенным стандартам качества.
Материал изготовления – поливинилхлорид. Жесткость конструкции придает специальная вставка, расположенная в центре. Большие рамы обычно состоят из двух половин, разделены вертикальной пластиковой перемычкой. Стекла удерживается за счет штапиков в виде тонкой панельки.
Герметичность изделию придает резиновый уплотнитель черного цвета. Фурнитуру представляют поворотно-откидные механизмы, чтобы можно было беспрепятственно открывать, закрывать фрамугу.
В качестве отделки боковых частей стеклопакета — откосы. Также входит подоконник, отлив. Первый монтируется изнутри помещения, второй — снаружи.
На рынке сегодня встречаются разные варианты стеклопакетов. Перед приобретением разумно просмотреть фото, тематическое видео, почитать статьи. Обычно стеклопакеты продаются в сборке с нужными аксессуарами. Хотя бывает, что приходится докупать отдельные детали.
Монтаж жалюзи на пластиковое окно и цены
Чаще всего венчает работу по установке пластикового окна монтаж жалюзи. Они выглядят довольно органично, практичные, хорошо моются и стоят недорого. Горизонтальные алюминиевые жалюзи крепятся к прямо к раме ПВХ. Иногда есть возможность закрепить прямо на основание металлопластикового окна. Преимущества такого вида крепления в том, что жалюзи будут открываться вместе со створкой окна, куда угодно, и при этом будут полностью функциональны.
Как видим, установка пластикового окна своими руками не такое уж сложное дело. Главное — аккуратность и все делать без спешки. До зимы еще далеко, поставить успеем. И сэкономим при этом немаленькую сумму.
Цены на установку окон по Москве мы привели в таблице выше. Экспериментируйте смелее, и ваш дом станет светлее, теплее и гостеприимнее.

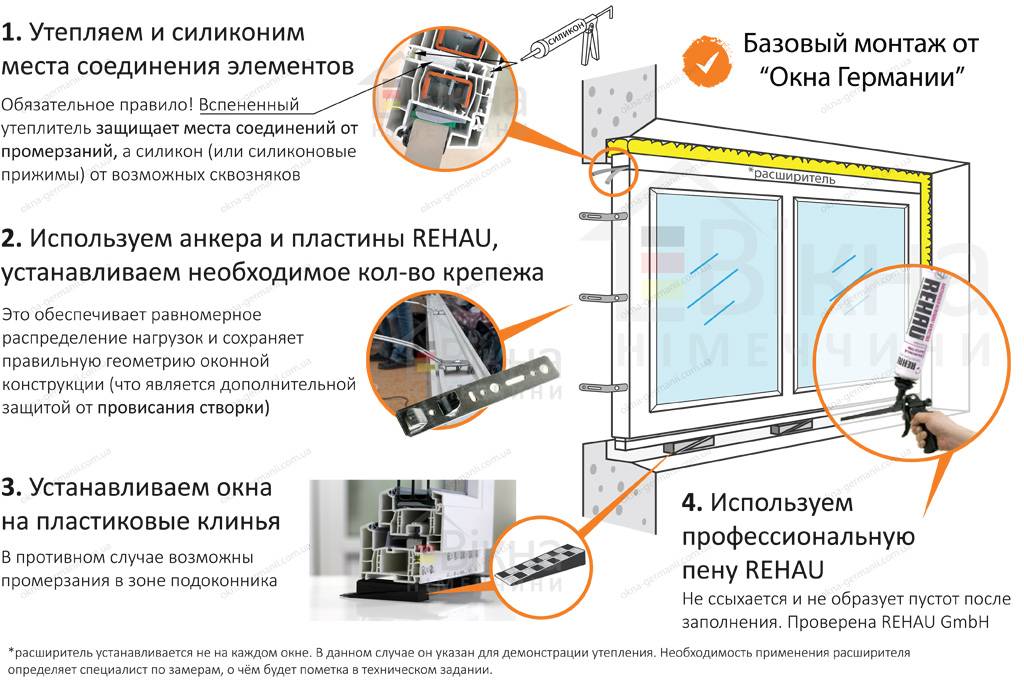

Монтаж окон ПВХ по ГОСТу. Как сделать правильно
В соответствии с нормами и требованием ГОСТ в окнах из белого ПВХ расстояние между креплениями должно быть не более 700 мм. и 150-180 мм от внутреннего угла рамы. Диаметр сверла должен быть меньше диаметра самореза.
В рамах просверливаются отверстия для соединения. В эти отверстия вставляются саморезы и скручиваются рамы. При креплении конструкции анкерными дюбелями заранее просверливаются отверстия в раме. По ГОСТ от угла рамы должно быть 150-180 мм. Между крепежными элементами не более 700 мм. Отверстия под дюбели сверлятся с внешней стороны рамы.
Затем подкладываются опорные колодки под рамы. Опорные колодки могут быть изготовлены из древесины твердых пород или пластика. Далее конструкцию необходимо вставить в проем и зафиксировать раму подушками. Затем нужно взять уровень и с его помощью выровнять оконную конструкцию по горизонтали, помогая опорными колодками и подушками.
После горизонтального выравнивания раму необходимо выровнять вертикально относительно фасада с помощью того же уровня и подушек. С внешней стороны необходимо отметить место, где будет приклеена лента псул (паропроницаемая саморасширяющаяся уплотнительная лента). После отметки рама вынимается.
Если планируется отделка откосов панелями ПВХ, то необходимо защелкнуть на раму стартовый профиль для откосов.

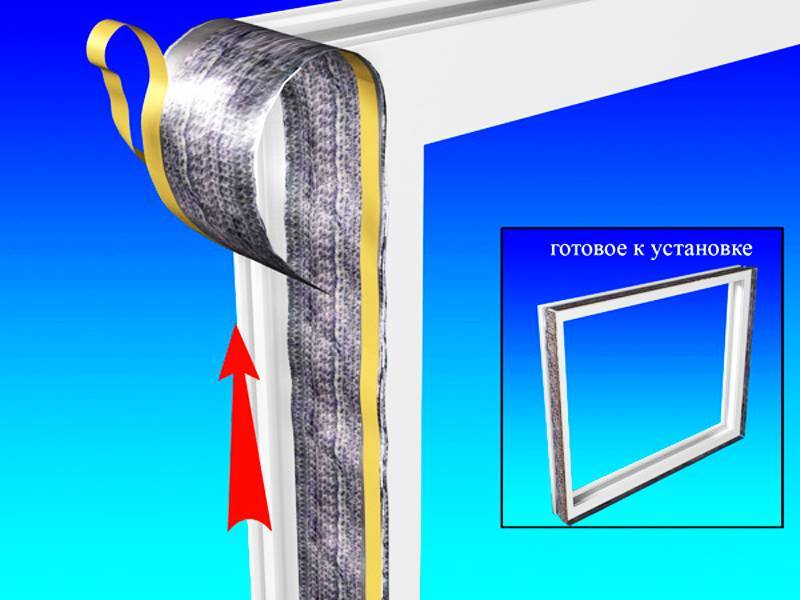

Со сдвигом 5 мм. от нанесенных отметок наклеивается на внешнюю сторону рамы лента псул. Сначала на верхнюю часть, потом на боковые стороны.

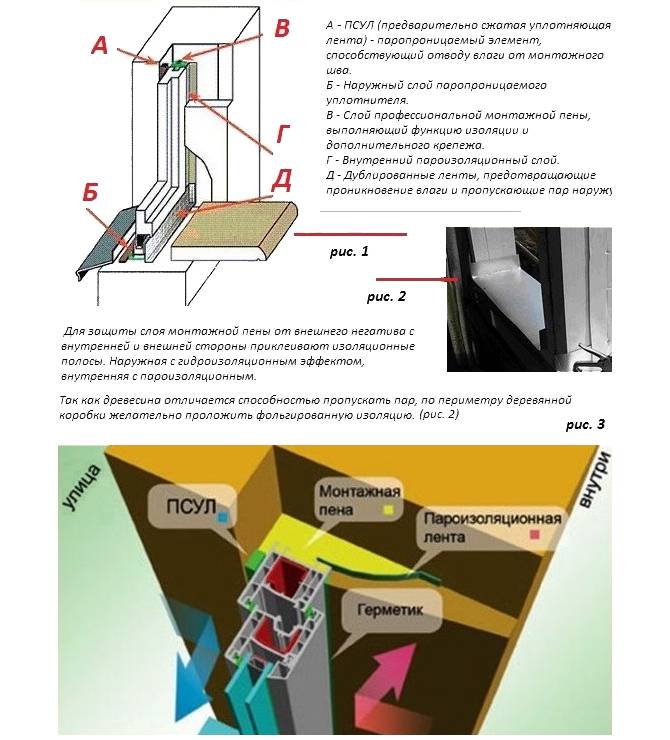

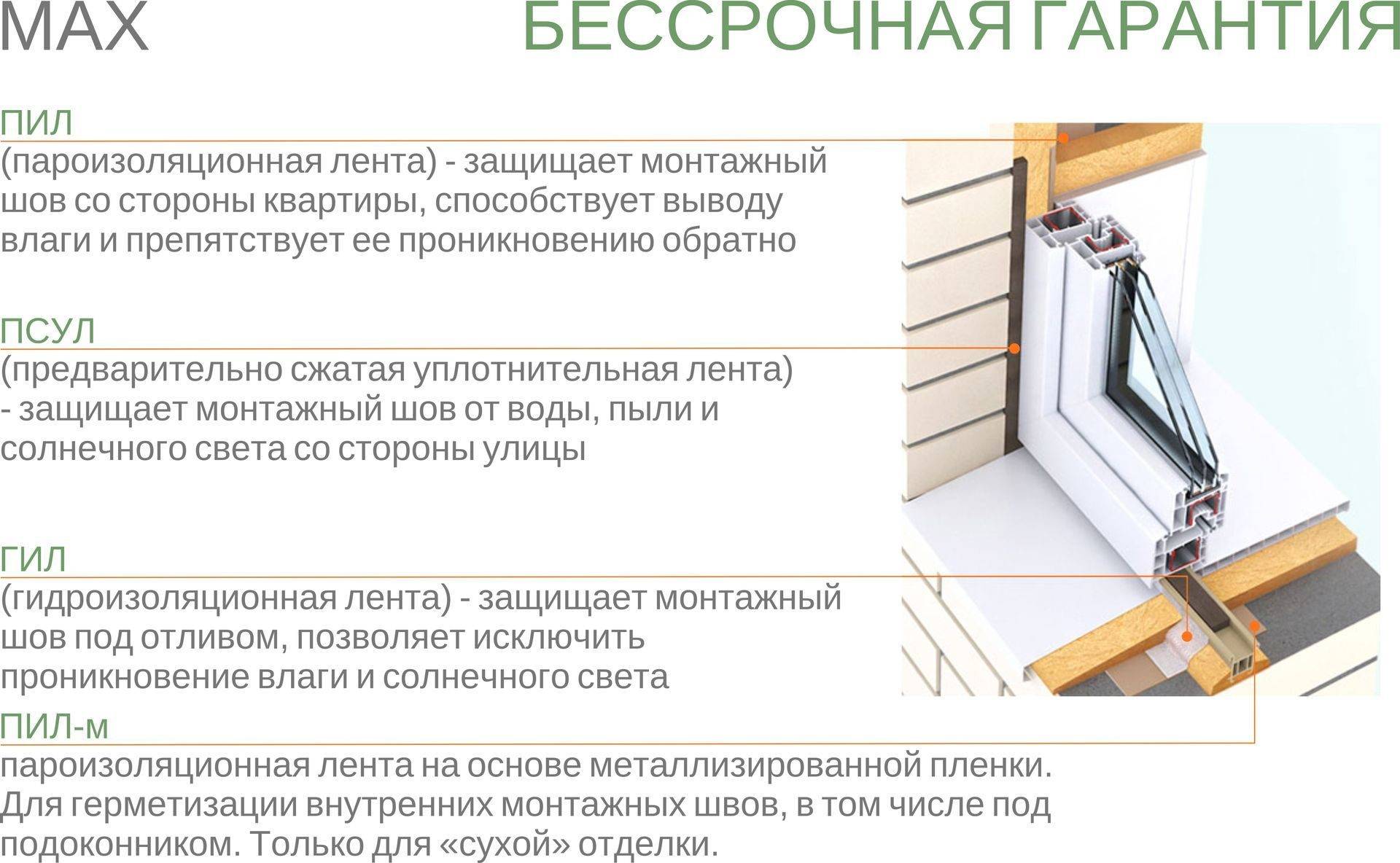

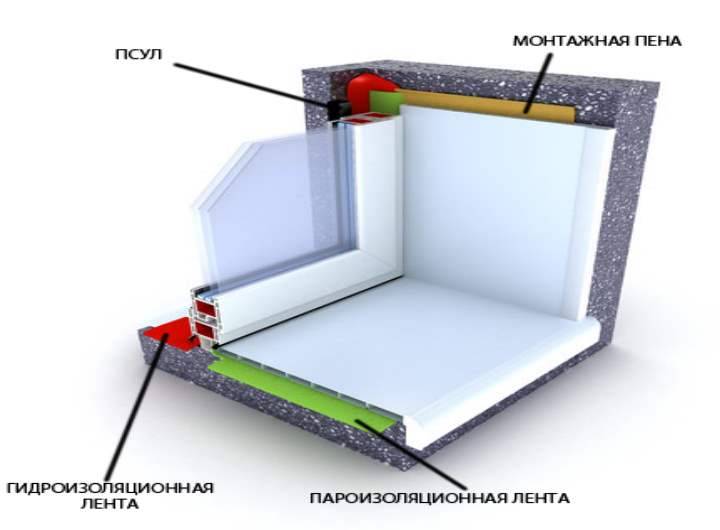

ПСУЛ
— предварительно сжатая уплотнительная лента — применяется для соединения паронепроницаемого водоотталкивающего слоя с внешней стороны монтажного шва.
С внутренней стороны для защиты монтажного шва от влаги необходимо наклеить полнобутиловую пароизоляционную внутреннюю ленту и закрепить ее по углам. Затем конструкцию необходимо снова поставить в проем и окончательно выровнять с помощью подушек и опорных колодок.
После этого в стене просверливаются отверстия под дюбеля и вставляются вертикальные распорные колодки по бокам рамы и окно закрепляется.
После закрепления окна можно навешивать створки. Следующий этап — это утепление оконного шва монтажной пеной. Для качественной герметизации лучше использовать профессиональную пену под пистолет с низким вторичным расширением. Перед нанесением пены нужно увлажнить проем с помощью пульверизатора.
Тщательно встряхнуть баллон с пеной и заполнить проемы на 70% их глубины. Швы более 5 мм заполняются пеной в несколько слоев.
Если окно устанавливается зимой, то необходимо использовать морозостойкие материалы и зимнюю монтажную пену. Через 15-20 минут после нанесения пены необходимо закрыть внутреннюю ленту. Под подоконник устанавливается металлизированная пароизоляционная лента. С внешней стороны под отлив устанавливается внешняя диффузионная паропроницаемая лента. Окно установлено.
Виды пластиковых дверей
Двери, как и окна, тоже могут отличаться по целому ряду параметров: назначению, типам полотна и порога и пр.
Назначение
По назначению двери делятся на:
- входные;
- балконные;
- межкомнатные.
Наружные двери являются утеплёнными (выполнены из 5-камерного профиля), часто усилены стальным листом или решёткой. Стенка профиля имеет толщину не менее 3 мм.
Наружные пластиковые двери изготавливаются с утеплением и усилением металлической решеткой или листом
По тепло- и звукоизоляционным характеристикам балконная дверь не отличается от входной, но она менее защищена от взлома и имеет механизм, позволяющий удерживать её в приоткрытом состоянии с целью проветривания.
Балконные двери отличаются от входных наличием механизма, удерживающего их в режиме проветривания
Межкомнатная дверь устроена проще всего и является наиболее дешёвой. Она не имеет утепления и защиты от взлома.
Межкомнатная пластиковая дверь отличается от ходной и балконной простотой конструкции
Тип полотна
Полотно бывает двух видов:
Полностью глухое. Такое полотно представляет собой сэндвич-панель: утеплитель из вспененного полимера оклеивается с двух сторон листами пластика. В межкомнатных моделях вместо утеплителя могут применяться воздушные камеры.
- Частично или полностью остеклённое. В качестве остекления устанавливается стеклопакет такой же конструкции, как и в металлопластиковых окнах.
В дверях применяются стеклопакеты двух видов:
- однокамерные: для межкомнатных дверей;
- двухкамерные: для дверей наружных.
Тип порога
Металлопластиковые двери могут оснащаться порогами трёх видов:
- Рамный. Является частью рамы, соответственно, жёстко с ней связан и имеет покрытие из пластика
- Стальной армированный. Особо прочный порог, которым оснащаются входные двери.
Алюминиевый. Как и рамный, применяется в межкомнатных дверях. Внутренняя полость может быть разделена на несколько камер (утеплённый вариант).
Способ открывания
Доступно множество вариантов:
- Распашные: створка поворачивается относительно вертикальной оси в одну сторону.
- Маятниковые: дверь открывается в обе стороны.
- Карусельные: вращается по кругу.
- Откатные: полотно отодвигается в сторону, как бы прячась в стену либо двигаясь вдоль неё.
- Складные: полотно состоит из нескольких секций и может складываться подобно гармошке.
Полотно откатной двери может прятаться в конструкцию стены или двигаться вдоль ее поверхности
Класс прочности
Различают три класса:
- класс «А»: наиболее прочные двери;
- класс «Б»: средние по прочности;
- класс «В»: наименее прочные.
Мифы о пластиковых окнах
Миф 1. Пластиковые окна закупоривают проем и «не дышат»
Современные конструкции оборудованы качественной фурнитурой и уплотнительной резиной по периметру створки и рамы, исключающей проникновение сквозняка в помещение. Не привыкшему к такой герметичности пользователю первое время кажется, что в квартире стало душно. По сравнению со старыми деревянными рамами, которые «дышали» благодаря щелям и рассохшейся древесине, пластиковые окна действительно не пропускают воздух. Чтобы избежать духоты и обеспечить доступ свежего воздуха, необходимо не менее 2 раз в день проветривать комнату по 15 минут. Новые деревянные окна тоже не «дышат» естественным образом. Поверхность рамы обрабатывают специальными пропитками и лаками, через поры которых не проходит ветер. Изделия из дерева требуют ежедневного проветривания для комфортного микроклимата в помещении.
Подготовка пластикового окна к установке
Первое что предстоит сделать – это подготовить окно к монтажу. Для этого необходимо снять створку, вставить в пазы три палки стартового профиля и прикрутить к окну четыре анкерных пластины. Распакечивать окно не обязательно.
Чтобы снять створку с окна, вам необходимо взять пассатижи и ручку от окна, т.к. ручка находится отдельно от окна, в пакетике вместе с фурнитурой. Вставляем ручку и открываем створку, пассатижами надавливаем на шпиндель (стержень) верхней петли, чтобы шляпка шпинделя немного вылезла из верхней петли. Затем, пассатижами берем эту шляпку шпинделя и тянем вниз, так чтобы шпиндель полностью вышел из верхней петли. Теперь берем створку обеими руками и поднимаем её вверх, чтобы створка полностью вышла из нижней петли. Вот и всё, створка снята.
Стартовый профиль
Теперь вам необходимо вставить в пазы и прикрутить стартовый профиль. Сначала, нужно установить верхний стартовый, а затем боковые. Замеряем ширину окна и прибавляем к ней по одному сантиметру с каждой стороны, это будет длина верхнего стартового профиля. С помощью болгарки отрезаем верхний стартовый профиль необходимой длины. Вставляем в паз верхний стартовый профиль с помощью молотка или можно вставить руками и прикручиваем его к окну на черные саморезы по металлу («клопы»). Затем замеряем расстояние от самого низа пластикового окна до нижнего края верхнего стартового профиля и отрезаем два боковых стартовых профиля. Таким же образом, вставляем их и прикручиваем.
Прикручивание стартового профиля
Следующее, что необходимо сделать, это прикрутить четыре анкерных пластины к окну. С помощью молотка забиваем анкерную пластину в оконный профиль, так как показано на рисунке, на расстоянии 15 см от верха окна и 15 см от низа окна. И прикручиваем пластины на прессшайбы со сверлом, длиной 25 мм, так чтобы прессшайба просверлила металлический профиль внутри оконного профиля.
Анкерная пластинаУстановка анкерной пластины

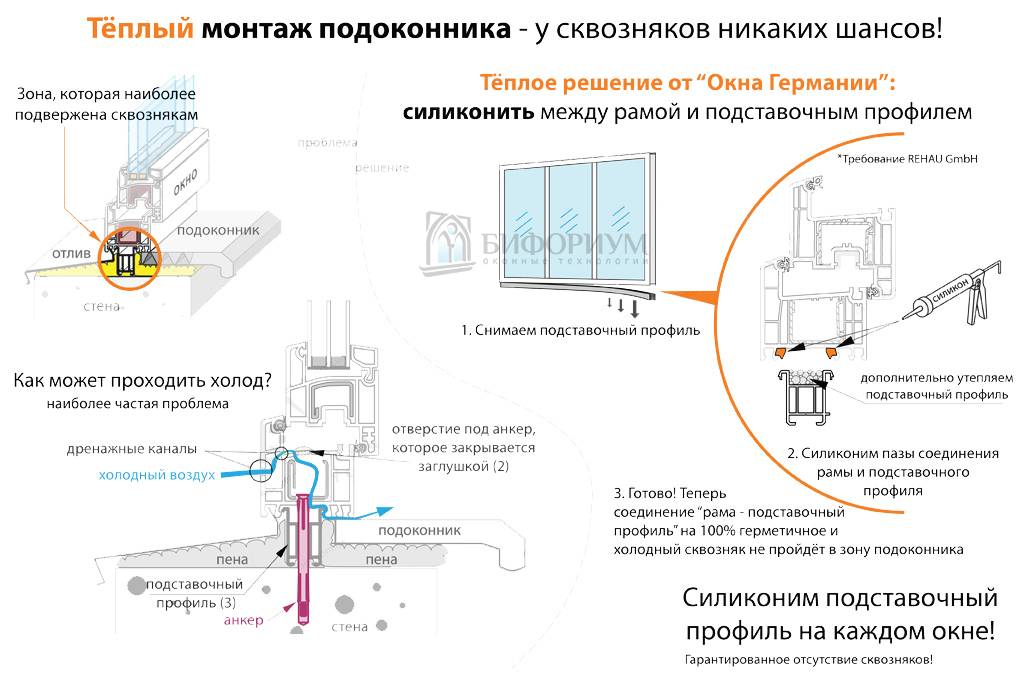

Проверьте, стоит ли подставной профиль в самом низу окна. Если нет, переверните окно и полотком забейте его в паз. Прикручивать его не нужно. Если подставного профиля вообще нет, а такое бывает, то обратитесь с вопросом к производителю, у которого вы заказывали это окно.
Подставной профиль
Теперь окно готово к монтажу.
Подготовка проёма
Непосредственно перед установкой изделия выполняют демонтаж старого заполнения.
Демонтаж старых окон
Выполняется в следующей последовательности:
- Демонтируются наличники, если они есть. Здесь могут возникнуть сложности с удалением крепежа. Если в этом качестве использовались гвозди, нужно поддеть наличник гвоздодёром или тонкой стамеской и чуть потянуть на себя, чтобы слегка вытянуть гвозди из рамы. Если после этого ударом молотка вернуть наличник на место, шляпки гвоздей будут из него торчать, так что за них можно будет ухватиться гвоздодёром или плоскогубцами. При вывинчивании шурупов жало отвёртки нужно вдавливать в пазы на шляпке как можно сильнее, чтобы их не «слизало».
- Остатки штукатурки на откосах сбиваются перфоратором с уже упомянутой «лопатой».
- Далее снимаются створки.
- Из зазора между рамой и стеной удаляются утеплитель и фрагменты штукатурного раствора.
- Демонтируется подоконник. Имеющийся под ним слой цементного раствора сбивается зубилом.
- Вывинчивается крепление рамы, после чего её вырывают из проёма. Беречь старое окно не следует, так как обычно оно выбрасывается. Поэтому раму при необходимости можно и распилить.
Видео: демонтаж старого окна
Демонтаж старых дверей
Старые двери вынимаются из проёма тем же способом, что и окна.
Далее проём нужно очистить от мусора, краски и пыли. В дверном проёме зачистке подвергают и пол, так как порог — неотъемлемая часть металлопластиковой двери. Напольное покрытие должно быть прочно прикреплено к основанию.
После этого стена обрабатывается грунтовкой глубокого проникновения.
Нюансы замены окон
- Узнайте, расположена ли над окном бетонная перемычка. Если она есть, то проблем при монтаже не должно возникнуть. В этом случае старое окно просто удаляется вместе с утеплителем из щелей.
- Если же у проёма нет перемычки, а стена выше лежит просто на оконном блоке, то удалять всю старую раму нельзя. Удаляется только нижняя и боковая часть рамы с остеклением. Верх остаётся на месте. При необходимости он ремонтируется. Новое окно устанавливается под балку из старой рамы, на которой покоится стена. Чтобы скрыть на фасаде дома старую раму, используются специальные профили.
- При расширении оконного проёма потребуется выполнить новую металлическую перемычку. Её длина должна превышать габариты нового проёма на 25 см с каждой стороны. Только после этого можно расширять проём и монтировать новое окно. При таких серьёзных работах нужен технический отчёт о состоянии здания.
Конструкция пластикового окна
Чтобы выбрать окно, необходимо разобраться с тем, из каких элементов оно состоит. Это позволит определиться с тем, какое лучше установить в том или ином помещении:
- Рама – основной несущий элемент по периметру.
- Перегородка (импост), чаще всего это вертикальная перемычка.
- Подвижные части называют створками, а неподвижные – глухими.
- Стеклопакеты. Могут состоять из одного, двух, трех и более слоев, все зависит от типа конструкции. За счет полостей между стеклами обеспечивается теплоизоляция. Также наружная часть может быть усиленной, тонированной и т. д.
- Чтобы зафиксировать стеклопакеты в рамах, их прижимают специальными пластиковыми штапиками с резиновыми уплотнениями по краю.
- За счет фурнитуры окна открываются, отбрасываются два проветривания, запираются и т. д.
- Дренажные отверстия внизу обеспечивают удаление конденсата из конструкции.
- Внутри помещений ставится подоконник, а снаружи – отлив.
Конструкция пластикового окна
Чтобы установка пластиковых окон своими руками не казалась непосильным трудом и темным лесом, нужно понимать, что такое конструкция окна, из чего она состоит.
В первую очередь, это материал основания – ПВХ (поливинилхлорид). Из него делается рама, состоящая из нескольких слоев – камер. Чем больше камер, тем теплее будет в доме.
Есть и такое понятие, как металлопластиковые окна. Отличаются они от обычных вставкой из металла между камерами. В ПВХ вариантах – это вставка из пластика, а в металлопластиковых конструкциях – из металла. Нужна она для повышения прочности.
Перед тем, как установить окна пластик нужно разобраться, какой класс вам нужен. Есть три категории: эконом, стандартной и привилегированный. Первый вариант лучше не брать, ПВХ там тонкий, мерзлота проникает в дом мгновенно. Класс премиум стоит дорого, в него входят куча дополнительных функций, многие из которых бессмысленные. Поэтому оптимальный вариант – стандарт.
Ели вы не знаете, как выбрать и установить пластиковые окна, то информация ниже будет вам очень полезна.
Что касается производителя, то существенной разницы нет, так как технология производства едина. ПВХ окно делают по определенным стандартам, которые обязуется выполнять каждый производитель. Поэтому не стоит слушать менеджеров по продажам, которые рассказывают о супер инновациях и технологических решениях при производстве их окон. Все это ложь, если окно изготовлено на заводе, то оно сделано по стандартной схеме, без лишних премудростей.
По цветовому решению пластиковые окна белого цвета. Но бывают варианты под древесину, стоят они дороже стандартных белых.
Чтобы знать, как правильно устанавливаются пластиковые окна нужно понимать, за что отвечает тот или иной элемент конструкции.
- Основание – это рама.
- Перегородка между стеклами в пределах одной рамы называется вертикальным импостом. Их может быть один или два, иногда больше, для крупных панорамных окон.
- Та часть окна, которая открывается – створка. Неподвижная конструкция – глухарь.
- Стеклопакет состоит из двух, трех стекол, иногда больше. Чтобы влага не попадала между стеклами, там находится герметичная лента на основе фольги. Есть «продвинутые» варианты стеклопакетов с инертным газом внутри, так теплоотдача будет меньше. Бывают стекла тонированные, армированные и с эффектом сохранения тепла.
- Штапик – это планка, которая удерживает стеклопакеты прижатыми к раме. Поверх штапика проложена резинка для обеспечения герметизации.
- Фурнитура – ручки, запорные механизмы.
- На всех частях окна стоят уплотнители.
- Отверстие для отвода конденсата. Оно находится на стороне улицы.
- Подоконник, откосы и отлив. Эти три составляющие могут быть из пластика, устанавливаются совместно с окном, а можно их сделать отдельно из другого материала.
Эти знания помогут разобраться в том, как самому установить пластиковое окно.
