Обвязка винтовых свай брусом своими руками: Обзор

Содержание статьи

Нижней обвязкой называют брус или толстую доску, укладываемые на фундамент и служащие основой для стоек каркаса стен. Поскольку этот элемент дома очень важный, при его сборке и монтаже стоит придерживаться предписанных технологий.

Выбираем материал для обвязки

Для сборки нижней обвязки щитового здания обычно используют пиломатериал из древесины хвойных пород. Такой материал имеет большую, в сравнении с лиственными породами дерева, прочность и очень устойчив к деформациям и растрескиванию. К тому же из-за высокого процента содержания смол он меньше подвержен воздействию влаги. Следовательно, выбирать для обвязки, следует ель, кедр, лиственницу или сосну.

Варианты изготовления обвязки:

• Брус. Для дома, обычно, используется материал 150х150мм или 100х150мм.
• Сбитые друг с другом толстые доски. Обвязку этого типа устанавливают на ребро, таким образом, чтобы доски располагались на торцах.
• Иногда, монтаж обвязки производят из двух толстых досок и кусков бруса. Последние располагаются между досками так, чтобы впоследствии в образованные ими гнезда можно было вставлять стойки каркаса стен.
• Под легкие постройки, обвязку иногда делают и из одной толстой доски. Материал для обвязки нужно брать только качественный и откалиброванный по размеру.

Что нужно сделать при заливке фундамента?

Основание под каркасную постройку в зависимости от типа грунта на участке может быть ленточным, столбчатым либо свайно-ростверковым. Принципиального отличия в способе монтажа нижней обвязки на все виды фундамента не существует. При заливке ленточного или свайно-ростверкового фундамента, сверху вливаются анкерные болты 16мм, которые в последующем и будут служить крепежами для обвязки. Перед началом монтажа обвязки и установке каркаса стен, бетонное основание должно выстояться несколько недель.

Подготовительные работы

Итак, давайте рассмотрим, как сделать надежную нижнюю обвязку дома. Готовый фундамент предварительно проверяют на горизонтальность уровнем или нивелиром. При наличии перепадов более 1см, поверхность выравнивают цементным раствором. Прочность она должна набирать в течении недели.

Важно: Выравнивать неровности меньше одного сантиметра цементным раствором нельзя. Слой под давлением стен впоследствии раскрошится

При этом выравнивание выполняют наклеиванием с шагом в 30-60см деревянных накладок. Совсем уж незначительные перепады можно сгладить шлифованием болгаркой с диском по бетону.

Paste a VALID AdSense code in Ads Elite Plugin options before activating it.

После выравнивания основания, приступают к ее гидроизоляции. Чаще всего для этой цели используют рубероид. Гидроизоляцию фундамента следует сделать не менее, чем в два слоя. Проклеивание производят битумной мастикой горячим или холодным способом. Можно и просто промазать поверхность бетонного основания мастикой в несколько слоев. Более подробно о том, как сделать гидроизоляцию фундамента своими руками смотрите здесь.

Совет: Обязательно пропитайте брус или доску обвязки антисептическим материалом. Это позволит увеличить срок службы материала. Также неплохо будет пропитать брус антипиреном, так как смолы в хвойных породах дерева много и горит она очень хорошо.

Перед установкой обвязки, можно проложить основание здания просмоленной доской. Однако так чаще поступают все же при возведении не каркасных, а рубленых строений.

Монтаж нижней обвязки

Брус укладывают на поверхность фундамента, временно закрепляют и проверяют прямоугольность углов нивелиром. Соединяют брус друг с другом или методом «встык» или «в полдерева». В первом варианте торец одного элемента просто плотно прижимают к краю второго и производят крепление металлическими пластинами. Во втором – на концах бруса пропиливают прямоугольную выборку на половину ширины доски. Крепление при этом выполняется на анкер и дополнительно на гвозди.

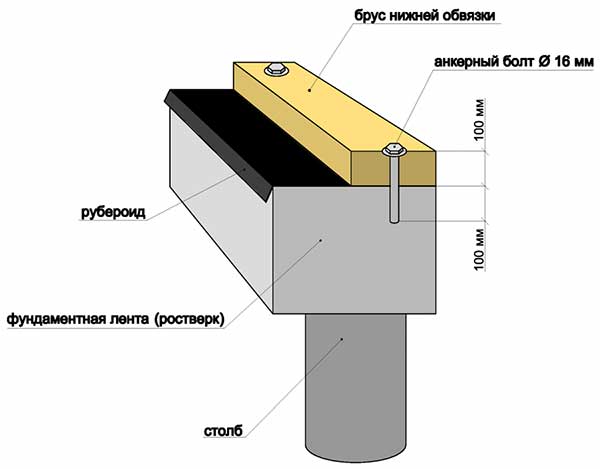

К самому фундаменту обвязка крепится на болты. Шаг между ними составляет 1.5 метра. Для крепления древесины к бетону обычно используются шестигранные анкера с широкой шайбой. Стойки каркасного здания чаще всего к обвязке крепят металлическими оцинкованными уголками.

Обвязка каркасного дома является связующим элементом здания на столбчатом либо свайном фундаменте. Роль нижней обвязки заключается в обеспечении соединения частей конструкции фундамента между собой, а также крепления основания и стен. Верхняя обвязка объединяет в одно целое стены и перегородки здания, а также равномерно распределяет нагрузку от крыши.

Общие сведения

Дом на сваях — идеальное решение проблемы строительства там, где грунт не подходит под монолитный ленточный фундамент. Его можно строить на участках со следующими особенностями:

• с созданным ранее ландшафтом;

• с непростым рельефом;

• с повышенной влажностью грунта;

• там, где невозможно провести земляные работы;

• на участках с глубоким уровнем промерзания почвы.

Строительство домов на сваях очень популярно сегодня, но особо востребованными являются опоры из металла, которые дают возможность возводить быстро небольшие здания своими руками. Преимуществами таких строений являются:

• экономия времени и стоимости строительства;

• возможность проведения работ на проблемных грунтах;

• отсутствие потребности в выравнивании почвы;

• возможность возведения деревянных конструкции на газонах, склонах, вблизи деревьев;

• высокие сваи защищают дом от проникновения грызунов;

• во время половодья жилище защищено от возможного подтапливания;

• использование высоких свай дает возможность использования участка, расположенного под домом для стоянки машины, летней кухни или спортивной площадки.

Обвязка железобетонным ростверком

Важно: железобетонный ростверк подлежит обязательному армированию, которое выполняется пространственным армокаркасом, состоящим из 2-ух продольных поясов арматуры, соединенных поперечными и вертикальными перемычками. Шаг между перемычками – 20-30 см

Это могут быть сваренные прямогольником отрезки арматуры либо выгнутые в соответствующую форму хомуты.
Рис. 1.7: Схема железобетонного ростверка

• Стволы бетонных свай выравниваются по нулевому уровню с помощью болгарки с алмазным кругом, молота либо специального гидравлического отбойника – сваерезки. Разрушается лишь бетон свай, при этом выступы оставляются нетронутыми;
• По периметру свай обустраивается подсыпка из песка (до уровня стволов), поверх которой укладывается нижняя стенка опалубки. Далее устанавливаются боковые стенки, после чего конструкция укрепляется упорами и перемычками, стягивающими стенки по верхнему контуру;
• Опалубка изнутри устилается гидроизоляцией;

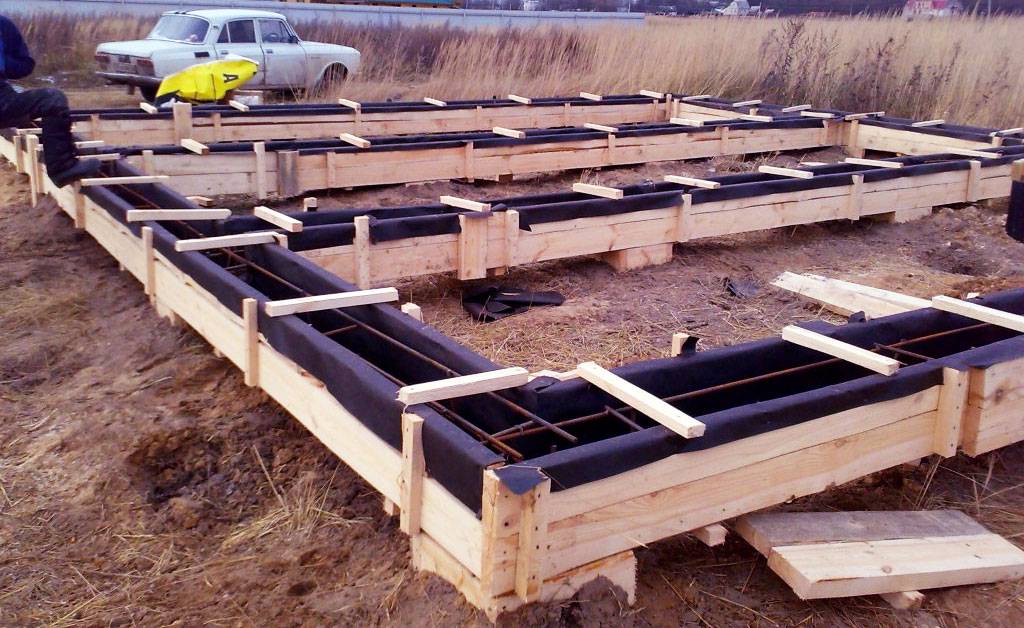

Рис. 1.8: Опалубка под ростверк

• Выполняется сборка каркаса – арматура стыкуется посредством сварки или проволоки. Готовый каркас на специальных подставках-грибках устанавливается внутрь опалубки и приваривается к выступающим из свай стержням;
• Ростверк бетонируется, после заливки бетон уплотняется вибрированием либо штыковкой арматурными прутьями.

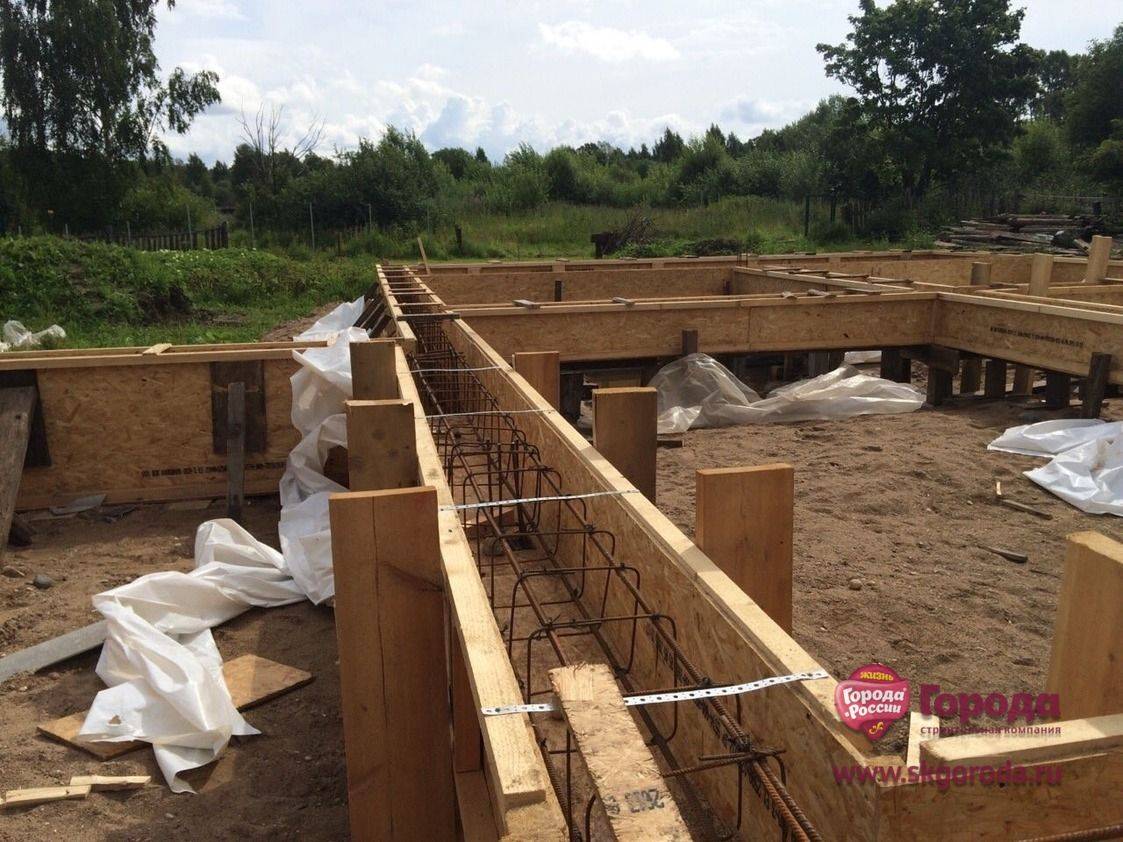

Рис. 1.9: Армокаркас железобетонного ростверка

Последовательность строительства и закрепления обвязки

Первым делом брус, пропитанный антисептиком и порезанный в соответствии с заранее продуманной разметкой, раскладывается на свайных оголовках. Запилы и пазы в древесине также проделываются заранее.

После этого можно приступать к самому ответственному этапу – к выравниванию обвязки по диагоналям и по длине бруса.

Помните: погрешности, допущенные во время завинчивания свай – это нормальное явление. Оголовки свай на 1-2 см могут быть смещены в сторону от прямой линии, но обвязка, которая на них устанавливается, должна иметь идеально ровную геометрию.

Если в основании дома у вас получился ромб (вместо четкого прямоугольника или квадрата), то стены и крышу дома вы уже никогда не сможете выровнять

Именно по этой причине сконцентрировать свое внимание следует на геометрии обвязки, а не на выравнивании оголовков

Диагонали обвязки, уложенной, но еще незакрепленной на сваях, необходимо проверить и выровнять несколько раз. Только после этого брус можно закреплять в угловых точках свайного фундамента.

Закрепив углы, следует проверить геометрию боковых и внутренних балок. Для этого следует использовать веревку, натянутую между углами вдоль каждой из сторон обвязки.

Полностью крепить боковые и внутренние балки к оголовкам свай следует поочередно, проверяя их на предмет смещений в сторону от прямой линии.

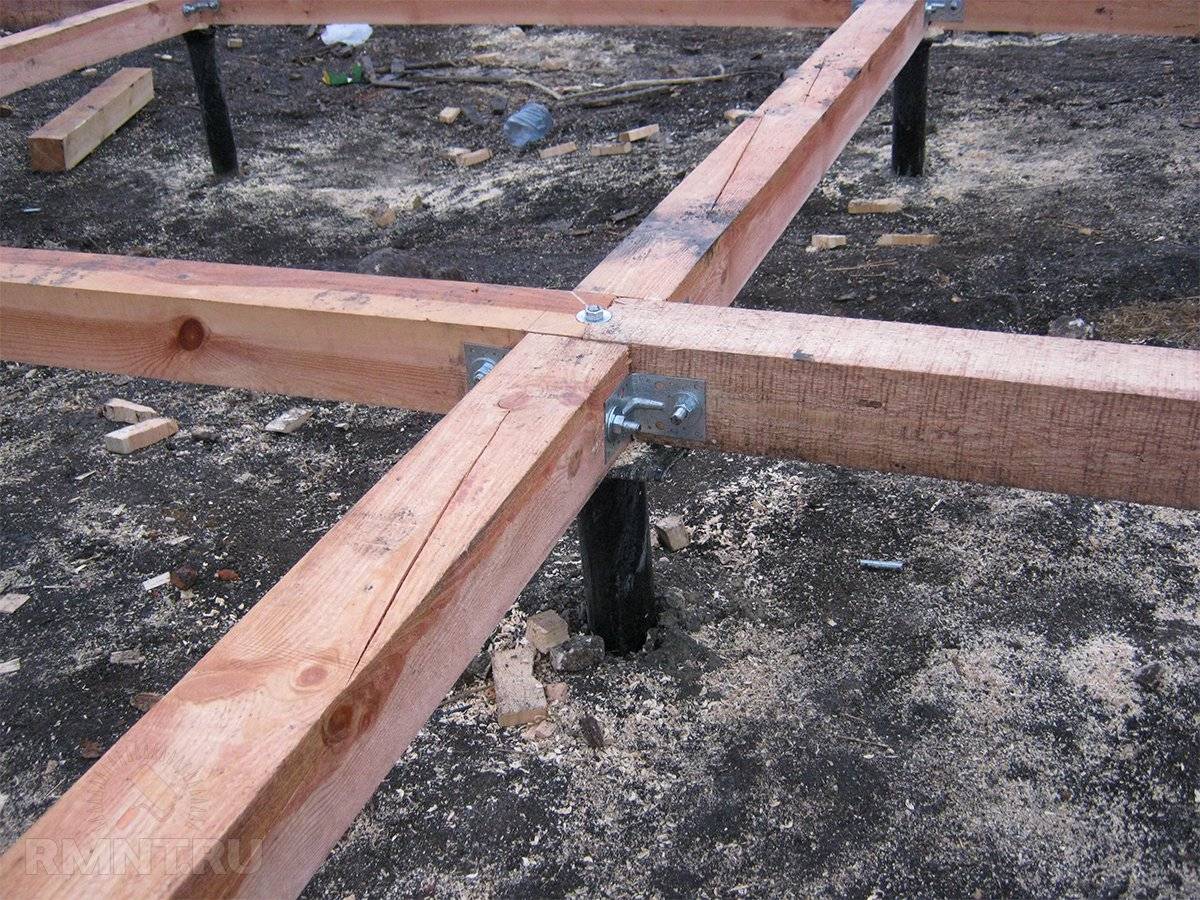

Чтобы обвязка не разошлась в процессе эксплуатации, боковые, а также угловые примыкания бруса необходимо дополнительно скрепить скобами и специальными уголками.

Виды обвязки

Пояс обвязки свайного фундамента может быть реализован в разных конструкционных вариантах. Они имеют собственные возможности, предназначены для работы с разными нагрузками и условиями.

Существуют следующие виды:

Деревянная

Используется брус сечением 200 : 200 мм, или пачка обрезных досок 50 : 200. Балки устанавливаются по периметру дома (под внешними несущими стенами), по линиям внутренних несущих стен, а также связывают остальные опоры, чтобы выровнять нагрузки и привязать все стволы к общей системе.

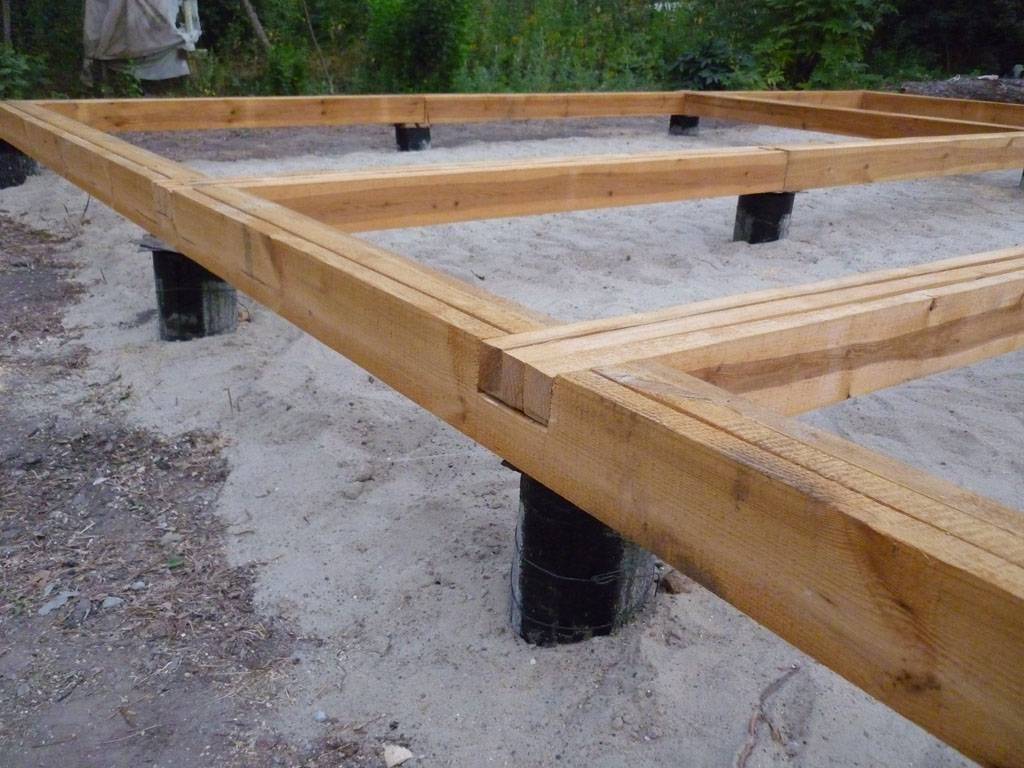

Угловые соединения делаются в пол дерева, крепление на оголовках производится через двойной слой рубероида для гидроизоляции.

Достоинствами такого решения являются:

• Простота обработки, доступность материала.
• Древесина имеет достаточную прочность и относительно малый вес, не нагружающий фундамент.
• Монтаж возможен в полевых условиях, без применения строительной техники или даже без электроинструментов.

Недостатками деревянных видов обвязки можно считать:

• Особенности древесины, склонность к короблению или образованию трещин, потребность в качественной гидрозащите и т.д.
• Пожарная опасность древесины.
• Возможность порчи материала насекомыми или грызунами.

Несмотря на явные недостатки древесины, ростверк из бруса — распространенный и популярный вариант.

Металлический ростверк

Обвязка металлом требует использования сварных работ.

С точки зрения монтажа она обладает заметными преимуществами:

• Высокая скорость соединения.
• Прочность, устойчивость ко всем возможным нагрузкам.
• Широкий выбор видов металлопроката, позволяющий получить различные варианты обвязки.

Наряду с достоинствами, металлическая обвязка обладает недостатками:

• Склонность металла к коррозии.
• Необходимость периодического обслуживания конструкции (окраски влагонепроницаемыми полимерными материалами).
• Сварные соединения требуют участия профессионального сварщика, способного грамотно выбрать режим работы и силу тока. В противном случае швы будут ломкими и хрупкими, что создаст значительную опасность для постройки.

Основным аргументом в пользу создания металлической обвязки является высокая ремонтопригодность и быстрота сборки ростверка.

Стоимость металлического проката и сварочных работ заметно выше, чем у деревянных балок.

Тем не менее, сторонников такого варианта обвязки примерно столько же, сколько и поклонников деревянных деталей.

Прочность и устойчивость металла высоко ценятся пользователями и повышает конкурентоспособность материала.

ВАЖНО!

Для увеличения прочности металлической обвязки рекомендуется использовать дополнительные болтовые соединения.

Бетонная

Бетонная обвязка — это практически полноценный аналог свайно-ленточного фундамента.

Принципиальным различием является распределение нагрузок — на свайно-ленточных основаниях оба элемента делят нагрузки поровну, а бетонный ростверк свайного фундамента лишь передает нагрузку на опоры, не выполняя несущих функций как таковых.

При этом, будучи лишь промежуточным элементом, бетонная обвязка позволяет получить максимальный эффект.

Она обладает высокой прочностью, долговечностью, устойчивостью к нагрузкам.

Кроме того, бетонный ростверк способен компенсировать изменение нагрузок или несущих способностей отдельных опор, перераспределяя или частично принимая на себя новые условия работы.

Достоинствами такой конструкции являются:

• Обеспечение максимальной несущей способности системы.
• Независимость от климатических или погодных условий.
• Относительно низкая потребность в периодическом обслуживании.
• Долговечность, надежность материала.

Недостатками бетонных элементов являются:

• Сложность создания, необходимость выполнения разных последовательных этапов работ.
• Большие объемы материалов (бетона, арматуры, древесины для опалубки, гидроизоляционных материалов и т.д.).
• Для затвердения обвязки требуется длительный период времени (28 дней с момента заливки), в течение которого дальнейшее строительство невозможно.

Строительство бетонной обвязки обычно выбирается при возведении крупных и массивных построек, где особенно важно обеспечить прочность и надежность пояса несмотря на высокий расход материалов и трудозатрат

ОБРАТИТЕ ВНИМАНИЕ!

Для некоторых видов свай нередко используют комбинированный вариант обвязки, при котором сам ростверк выполняет основные несущие функции, а стволы дополнительно соединяются металлическими перемычками. Такая перевязка, в частности, используется для винтовых свай. Она позволяет усилить систему и уменьшает возможности расшатывания или потери сцепления с грунтом.

Разновидности обвязки.

В строительной практике чаще всего применяют обвязку четырех видов:

• брусовую;
• из металлического швеллера;
• из двутавровой балки;
• монолитную из бетона.

В свою очередь, любой тип крепежа может быть исполнен в трех вариантах:

• высокий, т.е. приподнятый над уровнем почвы. Данный вариант обвязочного усиления основания встречается чаще всего;
• повышенный, когда обвязочный материал лежит на грунте;
• заглубленный, при котором верхняя плоскость обвязочной ленты совпадает с уровнем земли. Встречается крайне редко.

Тот или иной вид выбирается с учетом высоты свайного основания и массы постройки.

Необходимые материалы и инструменты.

Помимо собственно обвязочного материала (брус, двутавр, швеллер или бетон), потребуется следующее:

• дисковая пила для бруса или болгарка для металла
• строительный уровень
• закладные шпильки или толстая проволока-катанка
• сварочный аппарат

Кроме того будут необходимы средства индивидуальной защиты и рабочая одежда.

Технология выполнения обвязки.

Порядок и особенности действия будут зависеть от выбранного типа обвязочного материала. Едиными остаются требования к жесткости получаемой конструкции.

Устройство обвязки швеллером или двутавром.

Связывание свайного фундамента швеллером или двутавром применяется при строительстве тяжелых строений. При этом полые опоры после установки в обязательном порядке должны заполняться бетоном для увеличения механической прочности.

Швеллер – металлопрокат П-образного профиля. Двутавр имеет Н-образный прфиль Стыковка отдельных элементов производится путем сварки. В качестве дополнительного усиления стыка используются либо болтовые соединения, либо заклепки. При небольшой массе сооружения допускается применять обвязку металлопрофилем, скрепленным одними лишь болтами.

Перед началом работ балки швеллера или двутавра разрезаются согласно проектной разметке. Затем они последовательно выкладываются на опоры свайного основания.

ВАЖНО

Масса металлопроката достаточно высока. Поэтому рекомендуется применять подъемную технику

При отсутствии таковой работать следует с максимальной степенью осторожности

Обвязывать сваи швеллером можно несколькими способами:

• вверх боковыми стенками. При такой укладке полость швеллера дополнительно заливается бетоном для увеличения прочности;
• вниз боковинами. Эта укладка удобна тем, что верхняя плоскость обвязки становится удобной площадкой для дальнейшего строительства;
• боком, когда одна из боковых стенок становится основанием ростверка.

Двутавровые балки укладываются таким образом, чтобы плоскости располагались горизонтально.

Способ крепежа обвязки к опорам свайного основания зависит от материала их изготовления:

• к металлическим сваям швеллер приваривается;
• на железобетон металлопрокат укладывается с помощью шпилек, предварительно закладываемых в тело опоры.

После выполнения сварочных работ следует зачистить стыки от окалины и произвести антикоррозионную обработку металла либо краской, либо битумной мастикой, что более надежно. Если обвязка установлена в непосредственной близости от грунта, то по периметру здания имеет смысл удалить плодородный слой почвы, заменив его на песчано-гравийную смесь.

Варианты обвязки

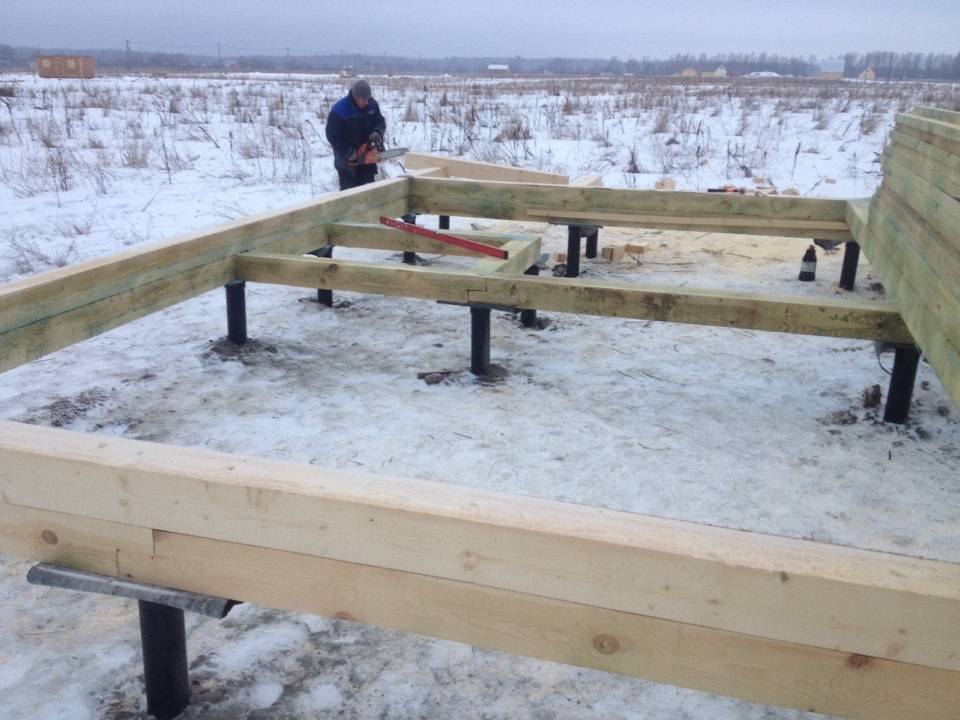

Обвязка свай брусом

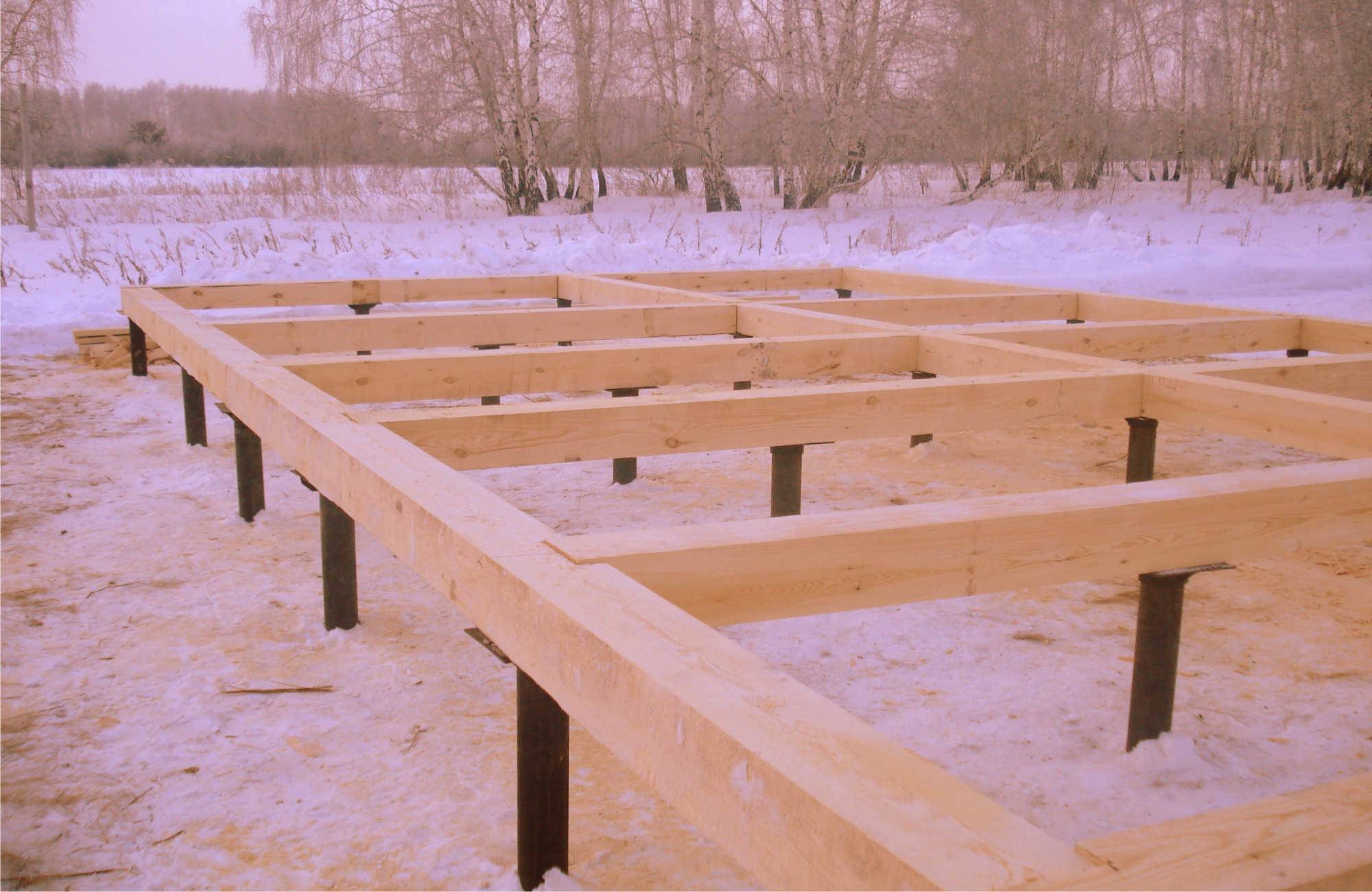

Фундамент, обвязанный брусом.

При обвязке свайно-винтового фундамента брусом делают следующее:

Оголовок сваи монтируется после выравнивания (обрезания) сваи и после заливки внутрь неё бетона (в случае необходимости).

1. Аккуратно выравнивают установленные сваи так, чтобы столбы находились точно на одном уровне.
2. На сваи монтируют оголовки.
3. Выполняют гидроизоляцию материала.
4. На брусе, который приходится на стыки углов дома, выпиливают пазы нужного размера для последующего соединения деревянных частей между собой.
5. Брус выкладывают на оголовки свай по периметру вдоль всего контура фундамента таким образом, чтобы стыки обособленных частей ростверка скреплялись между собой на оголовках. Места стыков при этом прокладываются жгутом для лучшего уплотнения.
6. Выравнивают ростверк и тщательно проверяют угол: он не должен отклоняться от 90 градусов.
7. Фиксируют брус на оголовках свай посредством саморезов.

Обвязка свай доской

При монтаже свайного фундамента обвязка доской имеет ряд бесспорных достоинств по сравнению с брусом:

Обвязку винтовых свай с применением доски выполняют по следующему алгоритму:

1. Между оголовками свай и собственно обвязкой обязательно делают гидроизоляционный влагонепроницаемый слой, часто из рубероида высокого качества.

На фотографии прекрасно видно гидроизоляцию оголовка от обвязки, а также лежень.

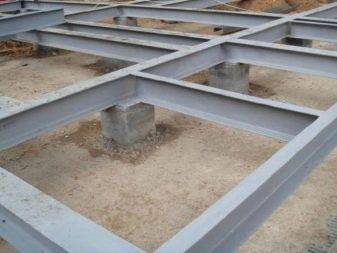

Обвязка свай швеллером (двутавром) или профтрубой

Металлические ростверки позволяют использовать свайно-винтовой фундамент при возведении не только деревянных строений, но и зданий из шлакоблоков, пенобетона и газосиликата в один этаж.

Обвязку фундамента швеллером или двутавром производят следующим образом:

На данном фото фундамент обвязан и швеллером, и профильной трубой (снизу).

Обвязка свайного фундамента профтрубой производится практически аналогично, однако устойчивость такого материала к значительным механическим нагрузкам может оказаться намного меньше. Из преимуществ трубы отметим дешевизну и небольшой вес.

Обвязка свай с использованием железобетонного ростверка

Обвязка свай с использованием железобетонного ростверка: итоговый вариант.

При обвязке свай посредством железобетонного ростверка необходимо действовать следующим образом:

1. Столбы свай выставляют на один уровень.
2. Из обструганных досок изготавливают опалубку для дальнейшей заливки бетоном, которую изнутри оббивают клеенкой для предотвращения утечек.

Готовая деревянная опалубка на бетонных сваях.

Забор

Винтовые сваи применяют и для изготовления забора. Для забора начали изготавливать специальные винтовые сваи которые сделаны из круглой трубы или из квадратного профиля.

Специальная винтовая свая для изготовления забора

Чтобы изготовить свайно винтовой забор применяют винтовые сваи у которых диаметр поменьше так для забора из сетки можно использовать сваи с диаметром 57 мм, а для забора из профлиста 76 мм. Длина сваи должна быть больше глубины промерзания грунта.

Забор на винтовых сваях

К вкрученным в грунт винтовым сваям крепятся металлические столбы с помощью сварки или с помощью специальных креплений. Если на свае будет устанавливаться кирпичный столб то к свае приваривается большая площадка.

Деревянная забирка фундамента

Ручной бур для бурения почвы

Асбестоцементные трубы характеристики и применение

Как правильно выбрать материал обвязки

При выборе материала для обвязки свай, прежде всего, нужно руководствоваться проектом постройки и просчитать заранее нагрузку на фундамент. Самостоятельно произвести эти расчеты невозможно, слишком велика вероятность ошибки и, как следствие – неправильный подбор материала, что может сказаться на прочности здания.

Если конструкция дома проста и нет необходимости привязываться к определенному материалу, то лучше всего купить брус. Его установка доступна самому непродвинутому строителю, и этот материал отлично сохраняет тепло.

Выбирая брус в магазине, следует полностью исключить пиломатериал со следами гнили или грибка. Также недопустимы трещины, сколы, нежелательны даже глубокие царапины.

Древесина должна быть хорошо просушена, иначе в процессе эксплуатации ее может «повести». Как правило, для выполнения обвязки свайного фундамента выбирают брус с сечением 15×15 см и больше. При покупке нужно учесть запас в размере 10-15 % от рассчитанного количества, поскольку предстоит еще подгонка.

Как правило, для ростверка используют деревянный брус, металлический швеллер или же можно обвязать сваи двутавром. Каждый из этих материалов имеет свои преимущества, как и недостатки.

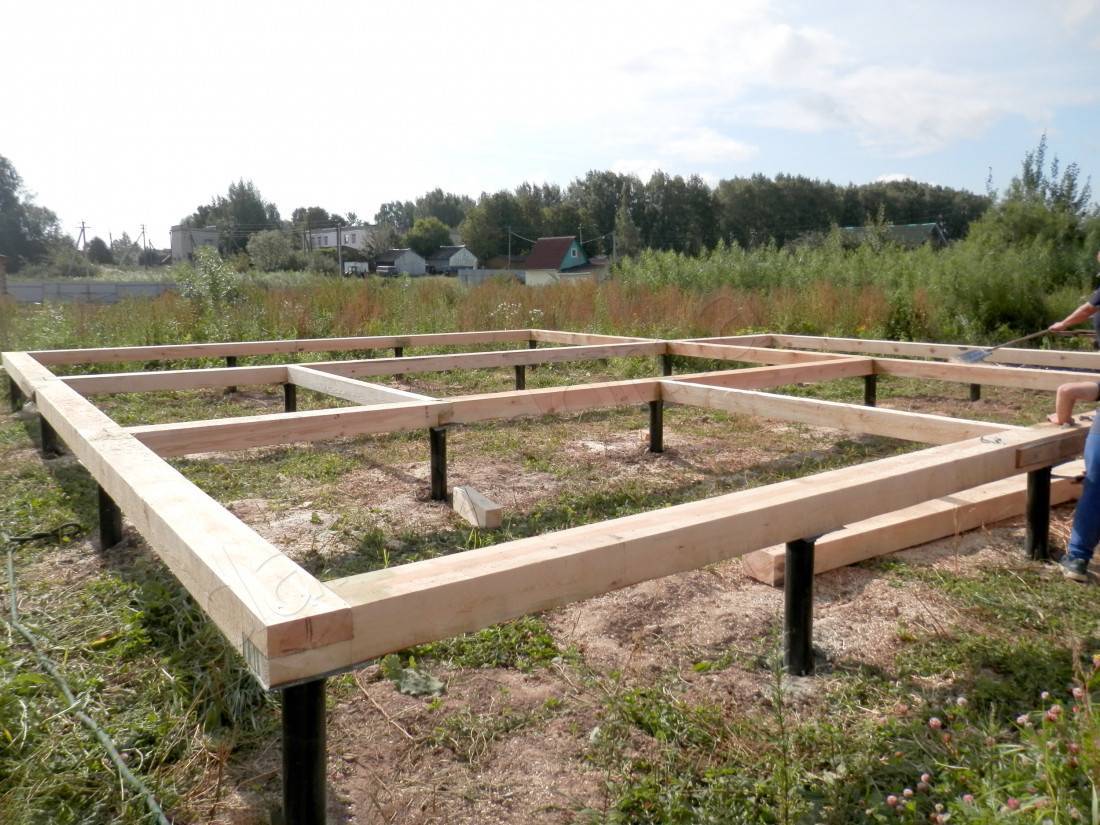

Обвязанный брусом фундамент

К примеру, фундамент, обвязанный металлическим уголком, выдержит более мощные стены. А использование для обвязки бруса исключает применение сварочного аппарата. Да и справиться с таким видом работ под силу непрофессионалу. Недостаток метода состоит в том, что возводить на таком фундаменте можно лишь деревянный или щитовой дом.

Если по расчетам предполагается обвязка винтовых свай швеллером, то приобретать нужно только новый прокат, с заранее определенным размером сечения.

Обвязка швеллером

Металлическую обвязку можно выполнить швеллером, профильной трубой нужного размера или двутавровой балкой. Все соединения в такой обвязке выполняются при помощи сварочного аппарата.

Если винтовые сваи обвязывают швеллером, то его укладывают на оголовки свай таким образом, чтобы в разрезе профиль выглядел в виде буквы П. Именно такое положение материала способно выдержать большие нагрузки.

При необходимости сделать монтаж бетонного ростверка допускается укладка швеллера на оголовок горизонтальной частью. В этом случае внутри прокладывается арматура и заливается бетон.

Точно также делают бетонный ростверк и при обвязке свай двутавром, разница лишь в том, что на такое основание можно устанавливать самые тяжелые стены.

Обвязанные швеллером сваи

Металлическая обвязка трубой или швеллером закрепляется на оголовках с помощью кольцевого шва. После сварочных работ металлические элементы ростверка обрабатываются грунтовкой. Перед тем, как делать монтаж стен, между трубой обвязки и будущей стеной прокладывается рулонная гидроизоляция.

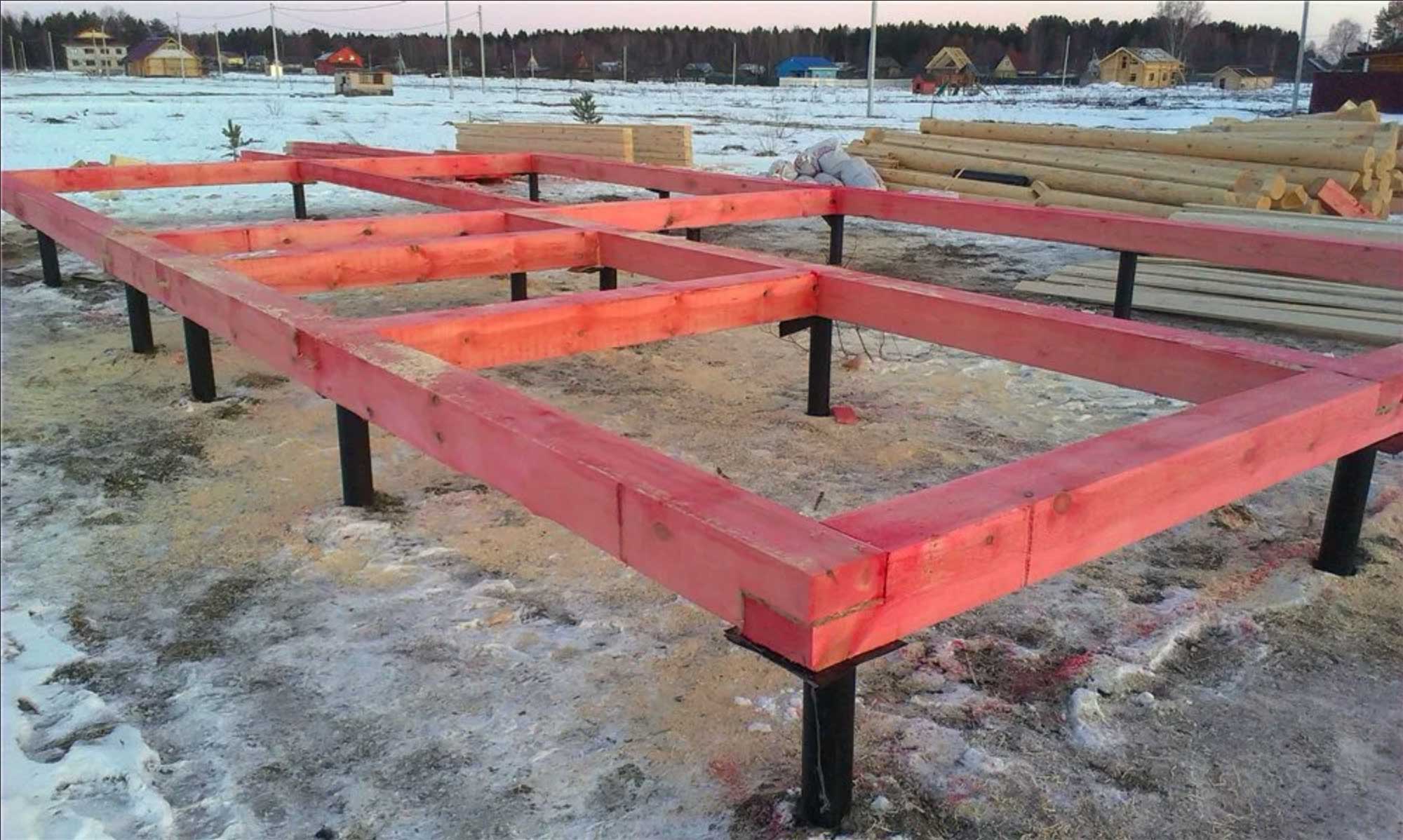

Самостоятельная обвязка брусом

Монтаж обвязки винтовых свай брусом можно сделать самостоятельно. На первом этапе предстоит пропитать материал специальными растворами – антисептиком и антипиреном, которые защитят древесину от плесени и возгорания.

После обработки с помощью лазерного уровня следует проверить, находятся ли оголовки свай в одной плоскости. Если есть расхождения – подрезают соответствующую сваю и переваривают оголовок. В конечном варианте оголовки должны располагаться в виде перевернутой буквы П.

Следующий шаг – прокладка гидроизоляции. Для этой цели используют рубероид или же полиэтиленовую пленку и битум.

Процесс непосредственно обвязки начинается с угловых элементов конструкции: под прямым углом саморезами соединяют два первых бруса. Далее укладка деревянных деталей происходит впритык друг к другу с помощью скобок или металлических пластин. Места соединения брусьев нужно утеплить джутовой лентой.

Более надежным и долговечным считается метод двойной обвязки. Основное отличие от первого способа заключается в том, что первый уровень укладывают брусьями сечением 200 мм, а второй – 100-150 мм. Для укладки второго уровня нет необходимости прорезать специальные пазы для монтажа лагов.

Как продлить срок эксплуатации обвязки?

Если вы используете брус: покупайте древесину хвойных пород или лиственницу. После обработки специальными составами этот материал в разы увеличивает свое сопротивление воздействию влаги и грибковым заболеваниям. При правильной гидроизоляции срок эксплуатации таких брусьев может быть вечным.

Если вы используете металл: после проведения сварочных работ, швам обязательно нужна обработка антикоррозийными составами, ведь заводское покрытие в процессе сварки было нарушено. Таким образом, вы надежно защитите ростверк от ржавчины.

Технология соединения и наращивания бруса

Длина деревянного бруса (и цельного и составного) редко соответствует расстоянию между свайными оголовками. Для того чтобы подогнать балки под размеры фундамента, их приходится разрезать или сшивать между собой

Осуществляя наращивание бруса, необходимо соблюдать одно важное правило

Любые стыки должны иметь под собой точку опоры. Это касается и наборных балок, и цельного бруса.

builder

Стыки досок не нужно делать висячими. Стыкуйте доски на оголовках свай.

Сращивая брус подобным образом, вы увеличите расход древесины, но обеспечите прочность свайной обвязки.

Сращивать брус на оголовках свай тоже нужно правильно. Если выполняется сращивание цельного бруса, то на двух соседних балках делаются запилы. На одной балке запиливается верхняя половина бруса, на другой – нижняя. После этого оба бруса соединяются в замок. Такое соединение называется «соединением в полдерева».

На первый взгляд все выглядит предельно просто

Но существует важное правило соединения двух элементов одной несущей балки: на оголовок сваи в точке соединения несущих балок должны опираться оба соседних бруса, а не один. Для начала приведем пример неправильного соединения

Dimc Пользователь FORUMHOUSE

Площадка опоры балки на оголовок (в месте стыка двух прогонов) должна иметь длину не менее 90 мм. На рисунке балки в месте соединения «зарезаны». У одного «зарезана» верхняя половина, у другого – нижняя. Если брус опирается на оголовок сваи только «зарезанной» частью, то его рабочее сечение следует принимать сечением лишь этой части. Если же брус опирается на оголовок полностью (не менее 90 мм по длине), то все правильно: обвязка будет работать, как цельный брус.

Прогоном в данном случае является несущая балка в обвязке каркасного дома.

Это правило также применимо и к угловым соединениям обвязки. Вот примеры правильных примыканий бруса.

Основные схемы соединения бруса (вид сверху).

Чтобы брус имел достаточную площадь опоры, оголовки свай изначально должны иметь размеры, соответствующие сечению бруса.

Сам собой напрашивается вопрос: как же укладывать брус в месте стыка нескольких балок (например, если на одном оголовке стыкуется сразу три бруса)? Вот, что подсказывает опыт наших пользователей.

Dimc

Примыкания балок можно организовать двумя способами. В первом случае (когда все балки являются несущими), чтобы обеспечить достаточную площадь опоры, необходимо увеличить оголовок. Во втором (когда несущей является только одна балка) – несущую балку ставим на оголовок, а вспомогательную можно прикрепить на подвес – деталь такую (в магазинах крепежа она называется «держателем балки»).

Увеличение опорной площадки выполняется по следующей схеме:

При правильной расстановке свай даже вспомогательные балки будут иметь несколько точек опоры, что сделает конструкцию фундамента достаточно прочной.

Если к проектированию обвязки подойти более рационально, если, там, где это возможно, использовать балки небольшой ширины, то с построением правильных примыканий проблем возникнуть не должно. Вот пример обвязки каркасного дома.

Dimc

Я спроектировал обвязку следующим образом: прогоны (главные несущие балки), отмеченные зелеными стрелками, у меня несущие. Крайние балки состоят из 3 досок 50х200, средняя – из 4 досок 50х200. А балки, отмеченные желтыми стрелками, являются вспомогательными (не несущими) и состоят из 1 доски 50х200. Служат они для повышения общей жесткости конструкции.

Наборные несущие балки (балки из досок) в местах примыканий также должны иметь достаточную площадь опоры. Представляем вашему вниманию примеры правильных соединений наборного бруса на различных участках обвязки.

Перечисленные рекомендации следует соблюдать, хотя бы ради того, чтобы после сборки деревянного каркаса не обнаружить в основании дома следующую картину.

Ростверк из металлического швеллера

Обвязка швеллером используется при возведении кирпичных, каркасных, рубленых и брусовых строений. Такое сооружение особенно устойчиво и надёжно. Но также может применяться профильная труба или двутавровый стандартный профиль с сечением 20 мм, который обеспечивает ещё большую жёсткость конструкции, особенно если предполагается тяжёлая постройка.

Технология обвязки включает следующие шаги:

• после установки опорных свай все столбы должны быть строго выровнены по нулевой отметке;
• после замера деталей ростверка швеллер размечают и нарезают на части необходимой длины;
• все элементы из металла обрабатываются антикоррозийными составами в два слоя;
• профили монтируются на столбы и обрезаются на стыках под прямым углом;
• ростверк закрепляется сварочным методом, после чего швы покрывают грунтовочной смесью.

В ряде случаев может быть использована профтруба, которая фиксируется аналогичным методом. Этот материал имеет небольшой вес и доступен по стоимости. Однако следует учитывать, что это изделие более подвержено механическим воздействиям, поэтому устойчивость всей конструкции будет гораздо ниже.

Металлический швеллер выбирают цельнопрокатный, так как он выдерживает большие нагрузки, чем элементы, выполненные посредством гнутья.

Выясняя, какая обвязка лучше – безусловно, это монтаж с помощью ростверка из двутавра или швеллера, но, с другой стороны, многое зависит от типа здания.

Железобетонный ростверк

Железобетонная обвязка свай является трудоемкой и самой длительной. На ее монтаж потребуется 1-2 месяца. Однако такая рама обходится дешевле, чем рама из металла, в тоже время, не уступая ей в прочности.

Укрепление из монолитного железобетона имеет следующие преимущества:

• долговечность;
• устойчивость к перепадам температур и влажности;
• способность выдерживать высокий уровень нагрузки.

Стоит учитывать, что из-за особенностей бетонного раствора, проводить строительные работы при отрицательной температуре сложно. Поэтому такой формат выполнения обвязки подходит для теплого времени года.

Строительство железобетонной рамы выполняется в несколько этапов:

• ввинчивание в грунт лопастных труб на одном уровне;
• создание опалубки из досок;
• установка деревянной кладки на свайные конструкции;
• создание двухконтурного каркаса при помощи канатов и проволоки;
• скрепление арматуры горизонтальными перемычками;
• помещение каркаса в опалубку;
• приваривание лопастных труб к раме;
• заливка опалубки бетонным раствором.

После того, как смесь залита, необходимо подождать несколько дней для укрепления бетона и убрать опалубку.

Железобетонная обвязка винтовых свай

Ключевые этапы создания железобетонной рамы для укрепления основания дома:

• сначала проводится ввинчивание в грунт лопастных труб;
• затем из досок создается опалубочная система;
• на свайные элементы устанавливается деревянная кладка;
• создается двухконтурный каркас для дополнительного армирования;
• арматура закрепляется горизонтальными перемычками;
• каркас помещается в подготовленную опалубку;
• лопастные трубы надежно привариваются к раме;
• опалубочная система заливается бетонным раствором.

Важной особенностью процесса является необходимость проведения работ в теплое время года, так как при минусовой температуре бетонная смесь слишком быстро теряет свои полезные и уникальные свойства. Если следовать этому правилу, то при такой обвязке получится прочное и надежное укрепление свай, которое имеет несколько важных преимущества:

• устойчивость к перепадам температур и влажности;
• способность выдерживать серьезные нагрузки;
• долговечность всей конструкции, держащейся на сваях.
