Мангалы из металла + фото

Пошаговая инструкция изготовления и особенности чертежей мангалов из металла

Составление эскиза и чертежа является первым этапом изготовления очага любого типа. На бумаге отображаются параметры топки, опор и крепежа для разборных изделий.

Для работы нужно подготовить такие инструменты и материалы:

  • рулетку;
  • болгарку;
  • пузырьковый уровень;
  • электрическую дрель;
  • керн;
  • угольник;
  • стусло;
  • болты и гайки 8 мм;
  • стальной уголок;
  • листы металла;
  • круглые водопроводные трубы.

Изготовление мангала проводится в такой последовательности:

  1. Проведение разметки. На листе металла наносятся очертания днища и бортиков.
  2. Вырезание с помощью болгарки начерченной фигуры. Получается разносторонний крест. Стороны сгибаются по месту соединения с днищем и свариваются по краям между собой.
  3. Высверливание отверстий с интервалом 60 мм в днище и боковых стенках.
  4. Выпиливание зубчатых выемок для укладки шампуров.
  5. Приваривание к коробу опорных стоек.

Подготовка элементов будущей конструкции

Перед тем как собрать мангал, проводится подготовка его конструкционных элементов.

На данном этапе проводятся следующие мероприятия:

  1. Обустройство основания и прилегающей площадки. Для фиксации изделия делается бетонный фундамент или отверстия в земле. Площадка выкладывается цементной плиткой или гранитной брусчаткой.
  2. Зачистка стальных заготовок от острых кромок и углов, о которые можно порезать руки.
  3. Приваривание крепежных деталей (гаек, штырей, пазов, петель).
  4. Полировка металла, удаление наплывов.
  5. Обработка стали средством против коррозии, очистка линий сваривания от ржавчины.

Приступать к сборке желательно сразу, т. к. железо быстро окисляется.

Изготовление мангала без использования сварки

Чтобы изготовить мангал без использования сварочного аппарата, нужно использовать болты, гайки, дверные петли и велосипедные спицы. Основой будущей конструкции будет стальной уголок.

Работа состоит из следующих этапов:

  1. Делаются заготовки из уголков. Угловые фрагменты будут одновременно опорами и местом стыковки бортиков.
  2. У горизонтальных уголков под днище подрезаются края на 45°. На концах делаются отверстия, которые проецируются на опоры.
  3. В опорах высверливаются дырки, с помощью болтов и гаек заготовки собираются в каркас.
  4. Снизу опоры обвязываются уголком. Дополнительная рама придаст изделию прочность и устойчивость, ее можно использовать для обустройства полки.
  5. Болгаркой выпиливаются прямоугольники для днища и бортиков. Крепление к уголкам проводится болтами, саморезами или заклепками.

Изготовление мангала с использованием сварки

Сварной мангал изготавливается намного быстрее и проще, чем сборная конструкция. При этом прочность и надежность готового изделия будет выше за счет его монолитности.

Работа проводится в такой последовательности:

  1. Из труб и уголков сваривается подставка под очажную часть. В зависимости от выбранного проекта ножки делаются в съемном или стационарном исполнении.
  2. На листе стали намечаются контуры днища и бортиков. Болгаркой вырезаются прямоугольники. Проводится выравнивание и зачистка краев заготовок.
  3. Поочередно приваривается днище, а затем бортики. Вертикаль контролируется угольником. Дрелью высверливаются дырки для поддувала.
  4. Проводится доработка изделия – прорезаются выемки для шампуров, привариваются ручки, крючки, элементы ковки и упоры для полочек.

В заключение изделие шлифуется и полируется.

Решетка для жаровни

Для основания под жаровню необходимо между противоположными стенками поместить металлические уголки или арматурные стрежни. На них и выкладывается основание топки из кирпичей. У нас эту роль играет металлический поддон. Основное условие, чтобы топка легко очищалась от золы.

В районе топки необходимо оставить незаполненные раствором боковые промежутки в кирпичной кладке. Это обеспечит поступление в камеру воздуха. Ведь без притока кислорода процесс горения топлива невозможен.

Основа для жаровни укладывается в пространстве между стенками конструкции. Для этого между ними могут размещаться металлические стержни или уголки, на которые будет выкладываться кирпичное основание. В качестве альтернативы можно использовать и поддон из толстого металлического листа.

Как сделать мангал из металла своими руками (фото, схемы, чертежи и видео)

Владельцы загородных домиков, часто проводят время на свежем воздухе, особенно в теплое время года. Поэтому без мангала не обойтись. Если у вас еще нет такой конструкции, то ее можно изготовить своими руками из металла. Для начала нужно определиться с типом сооружения:

  • Стационарный. Такой мангал устанавливается на надежное основание. Срок эксплуатации может достигать нескольких десятков лет.
  • Переносной. Такую конструкцию можно в любое время разобрать и перевезти в другое место. Однако срок службы такого сооружения небольшой.
  • Передвижной. Мангал оборудуют небольшими колесиками, благодаря которым, его можно перемещать по своему земельному участку.

После этого нужно разработать чертеж и схему, чтобы облегчить работу на всех этапах.

В этой статье рассмотрим основные нюансы самостоятельного изготовления такой конструкции.

Инструкция по сборке мангала

В самом начале необходимо найти подходящий лист металла. Лучше, если это будет достаточно большой материал, тогда работа пойдет быстрее и проще. Есть способ изготовления с минимумом сварных швов:

  1. Из большого металлического листа вырезается сразу вся конструкция. Внимательно размечается каждая сторона и отрезаются лишние углы.
  2. Сгибы немного подрезать болгаркой. Это делает металл тоньше и помогает сформировать мангал.
  3. Сложить между собой стороны.
  4. Сваркой скрепить основную чашу.
  5. Привариваются основания для ножек. Это могут быть специальные крепления для труб.
  6. Сами трубы обычно кладутся отдельно, чтобы можно было разобрать мангал.

Более компактный вариант требует внимания и времени. Однако эту конструкцию уже легко можно будет брать с собой на природу:

  1. Составление базы. Используются уголки, которые свариваются между собой в четырехугольник.
  2. Приваривается прямоугольное днище.
  3. С помощью саморезов и других креплений фиксируются боковые уголки. Они могут складываться при необходимости.
  4. Добавляется материал для боковин, аккуратно обрабатывается, добавляются крепежи.
  5. К основанию прикрепляются подставки для труб.
  6. В комплект добавляются сами трубы и нижняя их часть для устойчивости.

По завершении всех работ остается декор и покраска. Необходимо использовать специальную краску, которая выдерживает до 600 градусов. Она часто продается в баллонах, удобно наносить. Цвет предпочтительнее выбирать черный. В противном случае будет очень сложно отмывать конструкцию. В качестве декора можно использовать кованные элементы, добавить крышку, ножки разной высоты, а также решетки для барбекю и гриля и подставку под кастрюли и сковородки. Это улучшит не только внешний вид мангала, но и его функциональность.

Барбекю из металлической бочки или баллона. Фото

Бывшие в использовании бочка или баллон сначала подвергаются обработке. Их предварительно «прожаривают» для удаления вредных веществ, очищают от краски.

Фото 2. Бочка разрезается пополам, из соображений безопасности острые края загибаются и сглаживаются.

Фото 3. С ограждениями из оцинкованного металла и приваренной ручкой бывшая бочка уже немного похожа на барбекю.

Фото 4. Полки из деревянных досок придают конструкции законченный вид, барбекю готово к использованию.

Необходимые инструменты

Для такого варианта изготовления понадобится:

  • сварочный аппарат (при неумении пользоваться сваркой детали скрепляют болтами);
  • дрель;
  • болгарка, электрический лобзик;
  • болты, ключи, шуруповёрт;
  • металлические уголки, крепежи, петли;
  • рулетка, угольник;
  • металлическая бочка или баллон.

Для защиты от травм во время работы используют маску, очки, перчатки.

Этапы изготовления

  1. Бочку разрезают пополам.
  2. Сооружают подставку для удобства дальнейшей работы. Подставка будет служить ножками для барбекю. Для этого берут трубы диаметром не более 50 мм и арматуру. Высоту ножек подбирают индивидуально. Размеры подставки рассчитывают в соответствии с параметрами подставки.
  3. Зачищают срезы от неровностей и обрамляют их металлическими уголками.
  4. Прикрепляют решётку, на которой непосредственно будет происходить приготовление пищи.
  5. Вторая половина бочки будет служить крышкой. К ней приваривают заранее заготовленные накладки, прикручивают петли и соединяют обе половины. На крышку прикрепляют деревянную ручку.
  6. На подставку прикрепляют деревянную или металлическую столешницу.
  7. Обжигают печь с внутренней стороны. Для этого наливают 0,5—1 л солярки, поджигают и ждут, пока огонь полностью прогорит. После остывания отмывают барбекю от сажи, сушат. Последним этапом будет покрытие готового изделия термостойкой краской.

Важно! Вентиляционные отверстия просверливают на нижней части барбекю на расстоянии не более 5 см, начинают и заканчивают сверлить в 2 см от торцевой стенки

Преимущества металлических мангалов

Чем же так хороши мангалы из металла? Монолитную печь для барбекю или кирпичный ее вариант отличается капитальностью — в таком случае конструкцию не нужно будет убирать на зиму, да и выглядит она надежнее, прочнее, долговечнее. Кроме того, печь из камня можно усовершенствовать дополнительными рабочими зонами, которые позволят не только жарить мясо, но и запекать овощи, рыбу, коптить продукты. При этом выглядеть печь будет благородно, она органично впишется в облик любого участка. Стоит ли обращаться к металлу?

В большинстве случаев — определенно, стоит. У капитальных конструкций есть свои плюсы, но и портативность — это далеко не недостаток. Металлический мангал занимает немного места, что хорошо для скромных по площади участков. Установить такую печь можно даже на тесной террасе или в небольшой беседке. Кроме того, даже стационарную ее версию можно перевозить с места на место, хотя и с небольшими неудобствами — а при создании походного складного варианта свой мангал можно будет взять с собой на природу, даже не имея автомобиля.

Есть у создания металлического мангала своими руками и другие преимущества.

  • Конструкция будет полностью пожаробезопасной. Используемые материалы устойчивы к высоким температурам; если при работе использовались правильные чертежи с указанием достаточных размеров мангала из металла, то даже случайное возгорание окружающих предметов маловероятно.
  • Небольшие финансовые затраты. В то время, как на кирпичи, бетон или натуральный камень может уйти много денег — по крайней мере, за счет финишной отделки — траты на металл будут мизерными.
  • Простота работы. Все, что нужно для того, чтобы правильно изготовить мангал из стали — это начальные навыки работы со сварочным аппаратом. Для того, чтобы оптимизировать приток воздуха, понадобится также поработать с дрелью.
  • Скорость изготовления. Из-за большого количества технологических перерывов использовать мангал, построенный из кирпича или бетона, можно не меньше, чем через месяц. Металлическая же конструкция будет готова к эксплуатации сразу по завершении сборки.

Минусом может стать недостаток эстетичности печи из стали. Однако внешний вид любого мангала зависит только от дизайнера и мастерства изготовителя. Стоит лишь взглянуть на некоторые проекты, чтобы убедиться — и такую конструкцию можно превратить в шедевр.

Классификация мангалов с чертежами и фото

Из всех параметров металлических жаровен более-менее постоянной величиной остается только высота стенок (бортика): она обычно находится в пределах 13-15 см. Если сделать меньше, близко расположенные угли будут жечь мясо, если поднять выше, для нормальной прожарки понадобится много углей. А у нас не всегда есть возможность или желание ждать, пока приготовится достаточно большое их количество. Так что 13-15 см — самый разумный выбор.

Все остальные размеры мангалов из металла выбираете исходя из ваших личных предпочтений или обстоятельств:

  • Ширина зависит от размера используемых шампуров. Она должна быть на 8-10 см меньше. Если шампуры у вас 50 см (без учета ручек), соответственно, ширина мангала — 40-42 см.
  • Длинна мангала зависит от того, сколько одновременно шашлыков вы планируете жарить. Расстояние между ними — порядка 8-10 см. Вот и считайте. Если одновременно нужно уложить 8 шампуров, то нужна 72-90 см длинна — в зависимости от того через 8 или 10 см будете их размещать. В самодельных мангалах в длинных стенках часто делают выемки под шампур. Выемка может быть треугольной или округлой — кто как приспособится. У всех свои представления о том, какой мангал лучший, но есть безусловно красивые варианты
  • Высота ножек — дело сугубо индивидуальное. Кто-то не любит наклоняться, и ему требуется высота около 70-80 см, а кто-то может жарить сидя на корточках. Высокие ножки чаще делают у сварных мангалов, которые стоят возле дома или на даче. У переносных моделей, в целях экономии, они чаще небольшие — около 20-30 см.
  • Толщина металла. И снова-таки два подхода. Если вы собираетесь сварить мангал и поставить его, можно использовать более толстый металл — 3 мм и больше. Если же это будет сборная модификация, которую перевозят в багажнике или вообще несут в руках, то использовать лучше не более 2 мм. Если вам кажется, что это слишком мало, можно дно сделать из 3-ки, а остальные стенки из более тонкого металла.

Еще иногда делают на дно вторую пластину с продольными отверстиями по типу колосников. Наверное, это нужно для того, чтобы не выгорал металл на дне, но вполне можно обойтись и без этой детали.

Конструкции мангалов из металла особым разнообразием не отличаются. Это жаровня на ножках. Габариты жаровни и высота ножек — это все изменения. Есть, конечно настоящие произведения искусства, а есть варианты попроще, для выезда на природу.

Строим мангал из бочки своими руками

Для сооружения мангала из бочки своими руками необходимо для начала ознакомиться с её габаритами и характеристиками.

Металлическая бочка для барбекю длинной 882 мм, диаметром 595 мм. Как правило, такие 200 литровые бочки имеют следующие характеристики:

НаименованиеЗначение
Диаметр по гофрам, мм595±3
Высота, мм882±3
Внутренний диаметр, мм571,5+1,0
МатериалЛист х/к
Толщина металла корпуса, мм1,0
Толщина металла доньев, мм1,2
Масса, кг, не более20,2

Теперь перейдем непосредственно к сооружению гриля. Чертеж мангала из металла с размерами в данном случае не понадобится, так как ничего сложного в монтаже такой конструкции нет. Технология такая же, как и в случае постройки барбекю гриль на колесах. Берем металлическую бочку и делаем разметку с помощью длинной линейки либо доски, как показано на фотографии.

6 мм сверлом делаем по 4 отверстия с каждой из сторон. Учтите, что у вас должны быть болты с таким же диаметром. Позже мы прикрепим сюда петли для крышки. Размеры между отверстиями зависят от того, какие петли вы используете. Расстояние замерьте непосредственно на месте.

Разрезаем болгаркой с мелкими зубьями по уже намеченной линии.

Крышка будет занимать около четверти всей окружности самодельного мангала из бочки.

Вырезав крышку со всех сторон, вытаскиваем её из бочки.

Воспользуемся шлифовальной машинкой по металлу, чтобы выровнять металл в местах разреза.

Следующим шагом вставим шурупы с гайками в петли в заранее подготовленные отверстия, чтобы крышка могла открываться и закрываться. Фиксация показана на фотографии.

Теперь пришла пора сделать ножки для мангала из металла своими руками. Берем старый железный уголок и намечаем два отрезка по 170 см – это будут наши ножки, прикрепить которые мы сможем к бочке без использования сварочного аппарата.

Далее сгибаем каждый отрезок по 170 см на середине, предварительно сделав разрез.

В итоге у нас получится ножка длинной 85 см – вполне комфортно для среднего человеческого роста (учитывайте то, что ножки стоят не перпендикулярно земле под 90 градусов). Делая подобные мангалы своими руками из металла, размеры на фото очень помогут.

Чтобы прикрепить ножки к бочке укладываем как показано на фотографии и просверливаем 8 мм сверлом 3 дырки. Одна сверху и две по бокам барбекю. Не забывайте, у вас должны быть 8 мм болты.

Вставляем в отверстие шуруп с гайкой и шайбой, таким образом фиксируя получившуюся ножку. В остальные отверстия закручиваем по шурупу и накручиваем по гайке.

Чтобы сделать ручку берем небольшой брусок, загоняем в него два самореза с двух концов. Также просверливаем два отверстия в крышке. Далее ручка с саморезами с помощью винтов и шайб крепится к крышке бочки. Размеры можно сделать на глаз. Если на глаз не можете – возьмите 170 мм расстояние между отверстиями. Теперь осталось сделать только сетку, и гриль-барбекю из бочки своими руками будет готово!

Далее нужна сетка для гриля. Чтобы установить сетку на правильную высоту в бочку её ширина должна быть 25 сантиметров. Воспользуемся кусачками и откусим интересующий нас кусок.

Далее раскатываем кусачками напополам и можно укладывать в гриль. Высота получится достаточной для жарки мяса, рыбы, сосисок или овощей.

Далее все как обычно. Разжигаем дрова, накрываем крышкой, дожидаемся появления углей. После можем вставить сетки и начать готовить на вашем барбекю из металлической бочки!

Приятного аппетита!

Предлагаем вам посмотреть на другие варианты фото барбекю-гриля из бочки.

Сделать кирпичный мангал своими руками

Стационарный кирпичный мангал, сделанный своими руками, выгодно отличается своей основательность – он имеет толстые стенки, которые долго хранят тепло и позволяют готовить своими руками барбекю или чудесный шашлык без риска сжечь мясо. Порой конструкция мангалов из шашлыка представляет единое целое с патио и беседкой, являясь целым комплексом, дополняющим стиль садового участка. Построив этот мангал, Вы сможете приготовить не просто шашлык, но и сготовить шурпу, уху, плов и коптить рыбу или птицу.

Однако из основательности мангалов из кирпича проистекает их существенный недостаток – они должны занимать постоянное место. Вы не сможете его передвинуть или скрыть в дальнем углу. Поэтому необходимо тщательно подходить к выбору места его расположения.

Создание мангала с навесом

Навес сможет защитить жаровню от осадков, сделать тенек, да и просто дополнить внешний вид конструкции. Если вы приделайте кованые детали к верхней защите, получится очень красиво и привлекательно.

Перед изготовлением займитесь созданием эскиза и чертежа. Никаких стандартов нет – пользуйтесь собственной фантазией и придумывайте уникальное изделие.

Материал вы тоже можете брать любой, но возьмите во внимание тот факт, что все детали подвергнутся воздействию повышенной температуры. Именно поэтому для навеса рекомендуется брать черепицу из металла либо профильный лист

Если вы берете металлическую черепицу, важно сварить надежную и крепкую конструкцию. С боковых сторон к ней прикрепляется угловой профиль их металла, который послужит основанием для навеса

Из минусов такой жаровни выделяют то, что она много весит и дорого стоит. А если вы захотите сделать изделие более функциональным и приделать к нему что-нибудь еще, вес и стоимость только увеличатся. Несмотря на это, подобная модель обладает следующими достоинствами:

  • Можно использовать жаровню в любое время года, при любых погодных условиях;
  • Топливо расходуется вполне экономно;
  • Рабочее пространство будет надежно защищено от внешних факторов;
  • Эксплуатационный срок довольно велик;
  • Появляется возможность оснастить конструкцию дополнительными деталями (например, приделать столешницу, поленницу, коптильню и прочее).

Вы также можете воспользоваться нержавеющими декорированными элементами, чтобы придать жаровне более презентабельный и интересный внешний вид.

Разборной мангал из металла своими руками

Для путешествий на природу, охоты или рыбалки больше подойдет легкий и портативный складной вариант. В магазинах есть аналогичные изделия, но они сделаны из очень тонкого металла и служат долго. Поэтому переносной мангал лучше сделать своими руками.

Они бывают разных типов:

  • складной;
  • сборные.

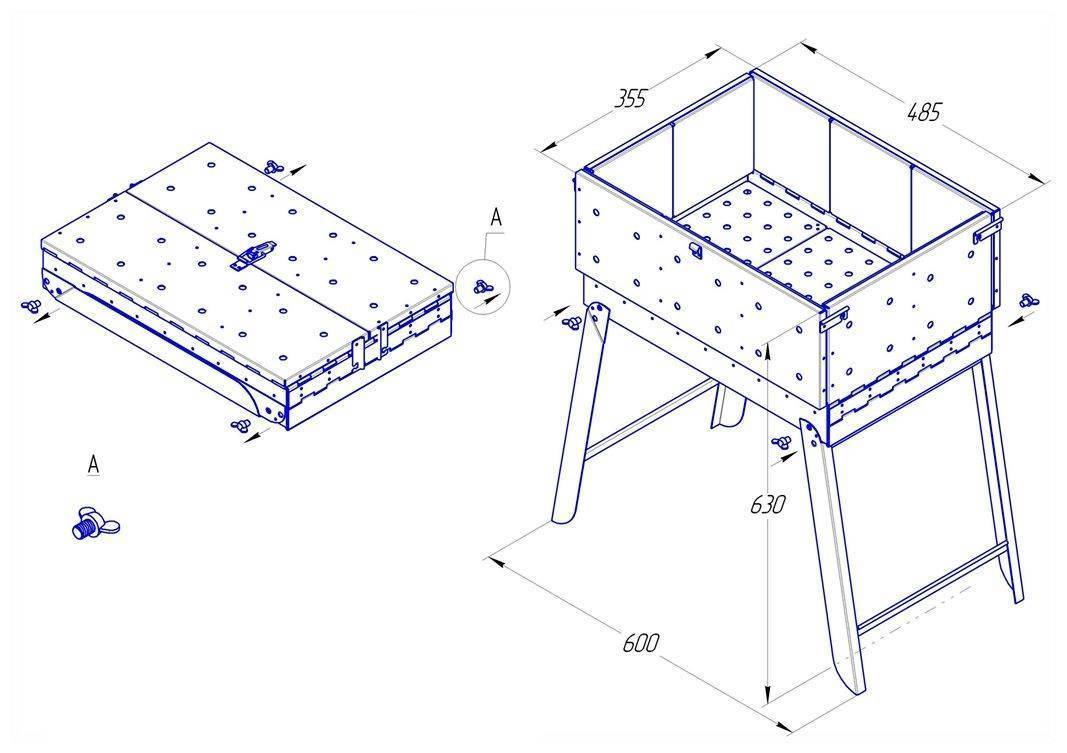

Раскладные (складные) мангалы в чемодане и без

Складные мангалы чаще всего делают в виде чемодана. Некоторые из них оснащены ручками для переноски. Другим нужен отдельный чемодан или какой-то дипломатический чемодан.

Мангал в чемодане — хорошая идея

В этом варианте хозяин сделал под имеющийся чемодан металлический мангал. Детали крепятся к металлическим дверным петлям. Их сваривали ручной электродуговой сваркой. Конкретно ножки этой модели до боли тонкие, но это цена компактности.

Еще один вариант переносного кемпингового мангала. Его тоже можно «упаковать» в чемодан, а можно сшить и холщовый мешочек: дешево и сердито.

Еще один мангал, который можно упаковать

В этом варианте дно выполнено на складных ножках. Остальные детали помещаются внутрь отдельно. Боковые стенки скрепляются между собой пропилами, идущими к центру высоты в разные стороны.

Еще одна конструкция складного мангала показана в видеоформате.

Разборные мангалы

Они отличаются от предыдущих тем, что состоят из отдельных и незакрепленных частей. Собрал на месте. Способы сборки разные: где-то болты, где-то пазы и прорези. В процессе производства сварка не нужна, но вам понадобится болгарка с алмазным диском или пила по металлу.

Готовый металлический мангал, показанный на фото, напоминает детский конструктор. Идея интересная, реализация отличная. Сварка не требуется, но требуется виртуозное владение болгаркой. Если нет навыков такого уровня, самые сложные места можно добить пилой по металлу. Если вы решили сделать что-то подобное своими руками, сначала сделайте макет из картона. Рекомендуется брать такой же толщины, какой вы будете использовать металл. Соберите готовый макет, откорректируйте его так, чтобы все было идеально. Затем можно переносить выкройки на металл.

Металлический бесшовный мангал из нержавеющей стали

Следующие складные мангалы изготавливаются по типу продаваемых в магазинах. В них ножки сделаны уголками, в ножках сделаны надрезы в виде язычков. Эти язычки слегка изогнуты. Для этих выступов в боковых стенках сделаны отверстия. При сборке боковые стороны «надавливают» на выступы.

Складная металлическая чаша — легко сделать своими руками

Дно в такой сборной модели мангала ничем не закреплено. Нижняя часть боковых стенок загибается внутрь на 3-4 мм. Закрепив их на ножках по периметру, получается одна бортик. Дно подходит к этой стороне. Имея опыт эксплуатации такой модели, могу сказать, что конструкция получается довольно шаткой и вести себя нужно аккуратно: после установки не сдвинуть, иначе все может рухнуть. Но наш гриль сделан из очень тонкого металла толщиной 1 мм. Возможно, если использовать большую толщину, проблем не возникнет.

Другой вариант сборного мангала отличается от предыдущих тем, что у него кованые ножки. Боковые стенки к ним крепятся за счет специальных пластин.

Складной мангал на кованных ножках

А на фото ниже вы увидите самую простую из металлических мангалов. Если у вас есть два уголка и болгарка, вы можете сделать это за считанные минуты. Если вы не можете наклониться, можно просверлить отверстия и закрепить болтом и гайкой.

Самая простая металлическая шашлычница. Вы можете сделать это сами за считанные минуты

Установите его над костровой ямой, забив ножки в землю. Не очень удобно, но очень просто. На «пожарном» корпусе сойдет.

Лучшее расстояние между шампурами на мангале для приготовления вкусных блюд

Мясо хорошо прожаривается только в том случае, если конструкция собрана правильно. Чтобы узнать, как правильно сварить мангал размеры и чертежи, нужно пройти все этапы самостоятельного изготовления:

  • на бумаге рисуется эскиз. Детали вырезаются и используются в качестве макета;
  • на стальные листы наносится точечная разметка по макетам. Сначала нужно вырезать дно и боковины – две квадратные, две прямоугольные;
  • все детали скрепляются с помощью сварочного оборудования;
  • из согнутого металла вырезаются ножки одинакового размера и привариваются к основной заготовке;
  • конструкция собирается и проверяется на прочность.

Виды конструкций и чертежи с размерами разборных мангалов из металла, нержавейки

Развести огонь для жарки шашлыка на природе зачастую проблематично. Кирпичи под деревьями не растут, а приносить с собой неподъемный сварной мангал тяжело. Поэтому смекалистые рукодельники придумали чертежи на облегченный сборно-разборный мангал.

Идеальная ширина очага 30 см, длина 50 см, высота стенок 20 см, длина ножек 20-80 см, зависит от предпочтений владельца

Разборные сооружения имеют ряд достоинств и недостатков. Качественный мангал соответствует параметрам:

  • простой в изготовлении, без применения специального оборудования;
  • устойчивый к перепадам температур, износостойкий, долговечный;
  • огнестойкий;
  • экологичный материал – металл не должен содержать примесей, которые при нагревании будут выделять токсичные вещества.

При изготовлении разборной конструкции обращают внимание на шарнирные элементы или пазы, они не должны тереться друг о друга

Чтобы сделать идеальный разборный мангал своими руками, изучают чертежи и фото, выбирают лучшие идеи и создают эскиз.

Различают две группы мобильных очагов:

  • трансформеры – раскладываются, но некоторые элементы остаются неразборные, чаще – шарнирные детали;
  • наборы – состоят из отдельных деталей, которые соединяются в пазы.

Для изготовления боковых деталей данного мангала применяют листогиб для металла, на них устанавливают дно

Внимание! Чтобы тщательно зафиксировать детали в шип-паз разборного мангала, выстраивают точный чертеж для лазерной резки в программах AutoCAD, Компас или Sketchup. Для фиксации ножек внутри корпуса изготавливают посадочные гнезда

Для фиксации ножек внутри корпуса изготавливают посадочные гнезда

Сложнее в изготовлении разборные конструкции. Чтобы детали не мешали друг другу при транспортировке, их шарнирно фиксируют, увязав габариты стенок.

Поддувальные отверстия, выполненные по периметру стенок, обеспечивают тягу и быстрое прогорание дров

Разборные мангалы имеют множество моделей. Различаются они вариантами фиксации:

  • ножки выполняют из уголка, в них делают отверстия, в которые вставляют боковины и днище;
  • паз-шип, в боковых торцевых деталях и донце делают прорези и выступы, затем все элементы соединяют в единую конструкцию;

Размеры разборного складного мангала, изготовленного своими руками, рассчитывают индивидуально. При расчете учитывают:

  • количество порций шашлыка, которые будут готовиться одновременно (на шампур должно вмещаться не менее пяти кусков мяса, на мангал устанавливают 6-10 шампуров);
  • габариты багажника автомобиля, в котором мангал будут перевозить;
  • оптимальная высота борта 13-20 см.

Для экономии угля достаточно изготовить стенки высотой 130 мм, этого тепла достаточно для прожарки мяса

Достоинства и недостатки мангала из металла

Достоинства:

  • простота и большое количество вариантов конструкции;
  • высокая скорость сборки;
  • возможность самостоятельного изготовления;
  • сравнительно малая стоимость при изготовлении своими руками;
  • высокая ремонтопригодность.

Недостатки:

  • материал склонен к коррозии, поэтому его приходится периодически подкрашивать. При этом, нанесение защитного покрытия на внешнюю сторону угольного ящика бесполезно, от сильного нагрева защита отгорает;
  • для изготовления необходимо владеть соответствующими навыками и умением работать с инструментами.

Металлические мангалы популярны и удобны, передвижные модели можно убирать на зиму. Однако, сама конструкция не слишком привлекательна, ящик покрывается копотью и не украшает участок.

Поделитесь в социальных сетях:FacebookX
Напишите комментарий
