Как сделать люстру Чижевского своими руками – описание и схема

Польза и вред от использования

Полезны или вредны для здоровья люстры Чижевского — тема для постоянных споров между сторонниками и противниками. При этом весомых доказательств нет как у одних, так и у других, так как официального исследования проведено не было.

Аргументы сторонников

По их мнению — это универсальный спаситель, способный чуть ли не рак в последней стадии вылечить. В качестве самого значимого аргумента они приводят множество отзывов людей, почувствовавших на себе благотворное влияние метода. Среди них болевшие:

• бронхитом, ларингитом, отитом;
• туберкулёзом в начальной стадии;
• коклюшем;
• неврозами;
• астмой.

Кроме того, можно встретить отзывы о благоприятном воздействии технологии на лечение инфекционных заболеваний, ран и ожогов. Пользователи утверждают, что у них при использовании люстры повышается работоспособность, укрепляется иммунитет, улучшается настроение и легче дышится.

Неоспоримая и научно доказанная польза прибора — способность дезинфицировать воздух. Вдыхание чистого воздуха способствует лучшему усвоению кислорода, улучшению работоспособности, снижению риска инфарктов и инсультов. А также никто не оспаривает терапевтическое влияние ионизированного воздуха, способного успокоить, создавая иллюзию нахождения вблизи водопада, реки или озера.

Аргументы противников

Они приводят высказывания тех, у кого после воздействия лампы возникли следующие побочные эффекты:

• появились проблемы с лёгкими, сопровождаемые кашлем и хрипом;
• появляется головная боль;
• наблюдаются сбои сердечного ритма;

Главный козырь, по мнению этой группы пользователей, — выпущенный Минздравом перечень болезней, при которых пользоваться люстрой категорически не рекомендуется. Выглядит он так:

• одна из форм хронического ринита — озена;
• атеросклероз;
• все типы сердечной недостаточности;
• даже зачаточное состояние бронхиальной астмы;
• истощение тела, вызванное долгой болезнью, периодом реабилитации, очень строгой диетой.

На основании изложенного материала напрашивается вывод, что ни один ионизатор не может претендовать на роль панацеи. С одной стороны, большое число отрицательных ионов очищает воздух и уничтожает бактерии. С другой, избыточное количество таких частиц несёт вред организму живых существ. Достижение оптимального баланса — трудоемкое дело.

Предыдущая
ЛюстрыКакую люстру в виде шара выбрать
Следующая
ЛюстрыОбзор немецких люстр и светильников De Markt City

Спасибо, помогло!Не помогло

Инструкция по применению

Важно, как используется лампа Чижевского – польза от прибора обеспечивается только при соблюдении нескольких рекомендаций:

1. Эффективно работают только приборы, в которых подается напряжение на электроды от 20 до 30 кВ. Если оно ниже минимума, то образование аэроионов будет намного ниже, чем требуется для насыщения воздуха. А если напряжение выше максимального значения, то периодически появляются искровые разряды, из-за которых образуется озон и другие вредные соединения.
2. Не стоит использовать модели с защитным кожухом. Под ним также периодически пробивают искровые разряды, что нежелательно. Рабочая часть должна быть открытой, это обеспечит идеальные условия работы устройства.
3. Высокое напряжение не создает опасности жизни и здоровью человека из-за небольшой силы тока. Но из-за особенностей работы на приборе всегда накапливается статический заряд, поэтому трогать включенный ионизатор не рекомендуется. Тем более нельзя одновременно браться за прибор и большую конструкцию из металла или другую бытовую технику.
4. Не стоит включать прибор надолго. Если он раньше не использовался, то в первый день лучше дать ему поработать не больше четверти часа. Далее можно постепенно увеличивать время на 5-10 минут в день и довести его до 4 часов.
5. При работе ионизатора не открывать окна или форточки, в комнате не допускаются сквозняки.
6. Если при продолжительной работе прибора у человека начинается головокружение, то нужно выключить его и подбирать такой рабочий период, который не провоцирует проблем. Это похоже на эффект соснового леса, когда у многих жителей больших городов начинает кружиться голова из-за воздуха, насыщенного кислородом.
7. Располагать прибор нужно на удалении от бытовой техники и больших металлических конструкций. Минимальный отступ – 150 см, но по возможности его стоит сделать больше.

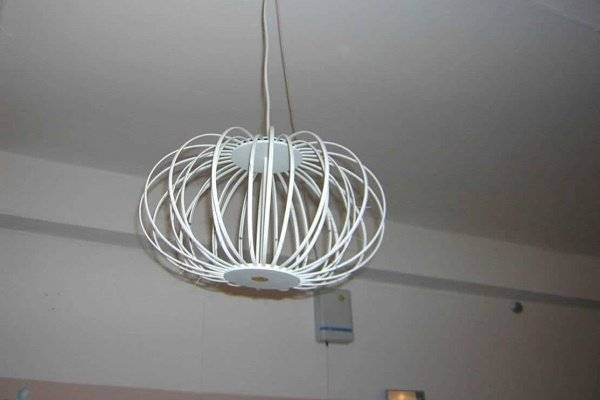

Один из вариантов конструкции, устанавливаемый на потолке.

Кстати! После покупки надо изучить инструкцию, чтобы знать обо всех особенностях модели и использовать ее в соответствии с рекомендациями изготовителя.

Польза и вред от использования лампы Чижевского

К сожалению, назвать ионизацию воздуха исключительно полезной процедурой для человеческого организма нельзя. Конечно, когда в помещении уничтожаются все микробы и бактерии – это хорошо, так как в наш организм они уже не проникают, и это даже помогает излечить некоторые заболевания.

Но, если постоянно дышать воздухом, переполненным отрицательно заряженными частицами, то стоит готовиться к негативным последствиям. Поэтому, давайте подробнее разберемся с этими моментами.

Польза

Самодельный преобразователь частиц как минимум позволяет очистить воздух в комнате, что положительно сказывается на здоровье человека. Особенно того, который уже страдает от некоторых заболеваний:

• Воспалений слизистых бронхов, горла, носа;
• Астмы или приступов удушья по неизвестным причинам;
• Инфекционных недугов (например, туберкулеза);
• Различных аллергий;
• Проблем с нервной системой.

Более того, лампа Чижевского не только позволяет эффективно справляться с очисткой воздуха, но и в общем положительно влияет на здоровье человека:

• Улучшает концентрацию внимания, снимает усталость, помогает эффективнее справляться с работой;
• Минимизирует риск возникновения проблем с мозговым кровообращением, что уменьшает мигрень, головокружения и т.п.;
• Помогает легким насыщаться очищенным кислородом, улучшая их работу.

Кроме человеческого организма, лампа Чижевского способна положительно влиять также и на другие живые организмы. Так, устройство часто применяется в области выращивания растений, ведь этот прибор стимулирует рост клеток, а также увеличивает продолжительность их жизни.

Стоит помнить, что существует масса лабораторных и кустарных испытания устройства Чижевского, и лишь малая их часть подкреплена доказательствами пользы аппарата, которые обоснованы наукой. Поэтому, многие «достижения» конструкции остаются под вопросом.

Вред

Несомненно, люстра – устройство, отличающееся массой преимуществ. Но, помимо пользы может нанести также и вред своему владельцу. Так, в процессе проведения сотен тысяч опытов, исследователи выявили такие вредные «стороны» аппарата:

• Может стать причиной осложения заболеваний сердечно-сосудистой системы;
• Часто вызывает сильные ноющие головные боли в лобовой части;
• Нередко нарушает ритм дыхания.

Есть мнение, что использовать лампу Чижевского разрешено людям любых возрастных категорий. Но, опираясь на теорию действия устройства, можно сделать выводы, что ионизатор рекомендован далеко не всем.

Основные противопоказания:

• Раковые опухоли разной локализации;
• Почечная недостаточность;
• Последние стадии туберкулеза;
• Сердечная недостаточность.

Особенности применения лампы Чижевского

Инструкция по применению люстры Чижевского довольно простая, но требует тщательного соблюдения. Если пользоваться лампой неправильно, она может оказать негативное воздействие на организм.

Порядок эксплуатации прибора следующий:

1. Лампу включают в работу, предварительно закрыв в комнате окна и двери. В помещении не должно быть сквозняков, поскольку эффект от использования люстры в таком случае снизится.
2. В первое время лампу запускают всего на 15 минут в день. Постепенно продолжительность ее работы можно увеличить до 3-4 часов.
3. Включенный ионизатор располагают на расстоянии не менее 1,5 м от массивных металлических предметов и электроприборов.

Выходить из помещения при использовании люстры Чижевского необязательно, можно продолжать заниматься своими делами

Но при этом следует помнить о важных правилах предосторожности. В частности, запрещается:

• трогать руками включенный электроприбор;
• прикасаться одновременно к люстре Чижевского и какому-либо металлическому предмету или к бытовой технике.

В обоих случаях существует риск сильного поражения электротоком.

В первое время при использовании лампы Чижевского может наблюдаться легкое головокружение — такое же возникает у жителей крупных городов во время прогулки в очень чистом сосновом лесу. При появлении подобного ощущения рекомендуется сократить время работы люстры, пока организм не адаптируется к ионизированному воздуху.

При покупке лампы Чижевского важно обращать внимание на степень ее соответствия установленному ГОСТу. Напряжение, поступающее на электрод, должно составлять 20-30 кВ, концентрация положительных аэроионов 400-50000 на 1 см3, а отрицательных — 600-5000 на 1 см3. Если люстра обладает техническими характеристиками, сильно отличающимися в ту или иную сторону, то особой пользы она не принесет, а то и причинит вред

Если люстра обладает техническими характеристиками, сильно отличающимися в ту или иную сторону, то особой пользы она не принесет, а то и причинит вред.

При недостаточном напряжении на электроде электроны не смогут образовываться в нужном количестве

Краткий экскурс в историю

В начале XX столетия ученые по всему миру начали активно изучать процессы ионизации воздуха. А все потому, что каждый из них желал найти решение задачи, которая заключалась в возможности улучшить качество воздуха в жилом помещении.

Люстра Чижевского – достояние масштабной и кропотливой работы исследователей. Даже сегодня, в век высоких технологий, многие ученые не могут вынести однозначный ответ касаемо влияния этого устройства на живой организм.

Конструкция получила свое название в честь известного во времена СССР биофизика Чижевского А. Л. Но, им имеет непрямое отношение к изобретению. Он лишь разработал методики ионификации аэрометодом, которые стали теоретической, а позже и практической основой лампы.

В записях ученого были найдены отчеты экспериментов, которые установили, что воздух без ионов оказывает крайне негативное влияние на человеческий организм, а также самочувствие животных. После повторных экспериментов его мысли подтвердились современными великими умами.

Противопоказания люстры Чижевского

Производители люстр для ионизации утверждают, что прямых противопоказаний к использованию оборудования нет

Все запреты установлены из соображений безопасности и осторожности при использовании приборов, а не из-за проводимых исследований. Существуют теории, по которым оздоровление с помощью научной разработки Чижевского лучше не проводить при следующих проблемах:

• атеросклероз 3 степени;
• туберкулез 2 и 3 стадии;
• онкология;
• почечная гипертония;
• сердечная недостаточность 1 и 2 степени;
• выраженный склероз сосудов;
• состояния после инфаркта миокарда, кровоизлияния в мозг.

Люстра Чижевского Своими Руками Схема и Описание

Большинство из нас уделяет много внимания тому, что мы едим и пьем, какой ведем образ жизни, и в то же время совершенно ничтожный интерес проявляем к тому, чем мы дышим.

«Построив себе жилище, — говорил профессор А. Л. Чижевский, — человек лишил себя нормального ионизированного воздуха, он извратил естественную для него среду и вступил в конфликт с природой своего организма» .

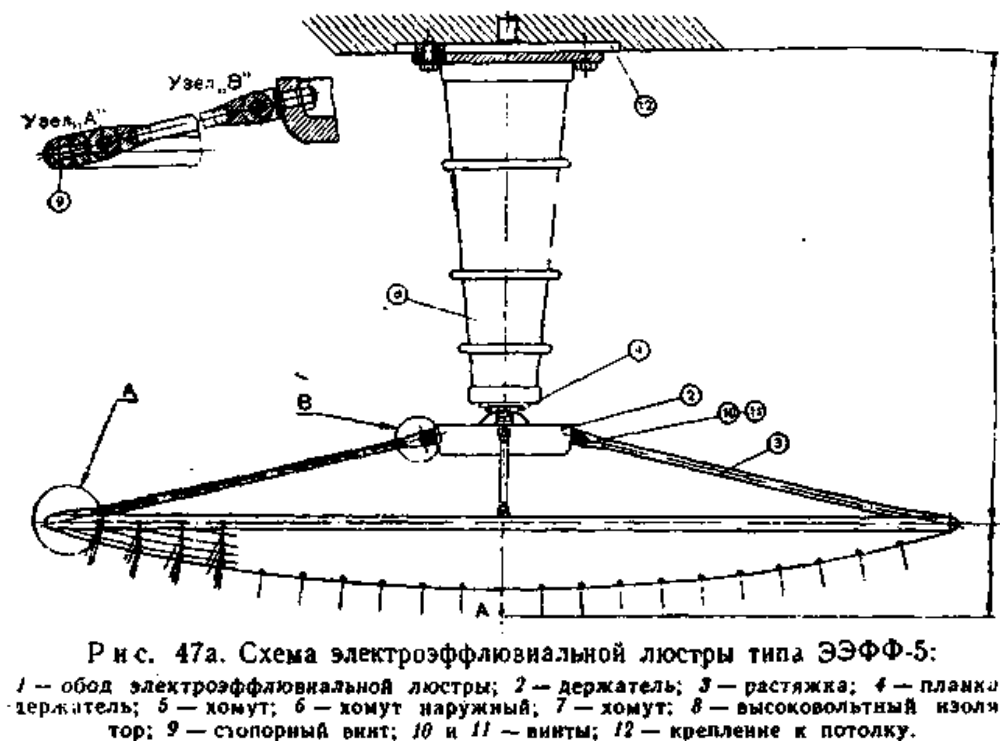

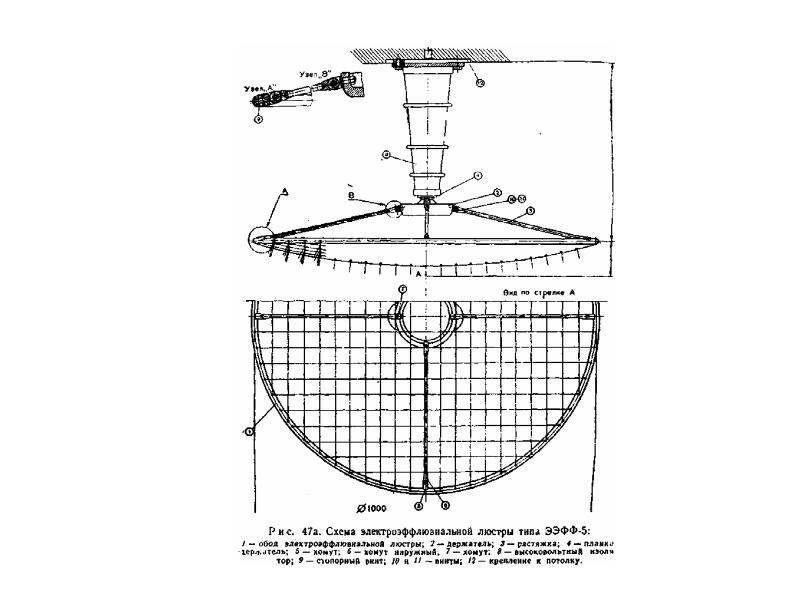

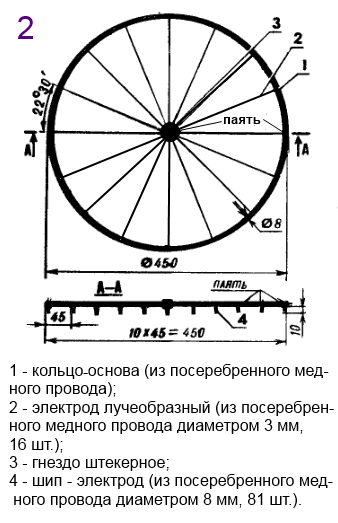

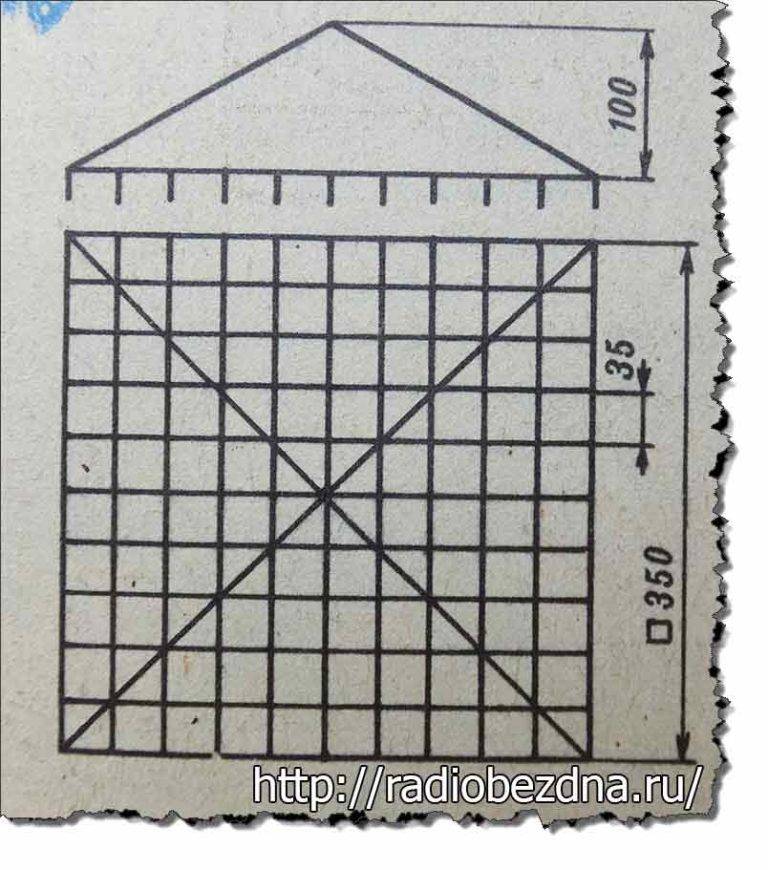

От конструкции «люстры» во многом зависит эффективность работы аэроионизатора

Поэтому и к изготовлению ее следует отнестись с особым вниманием

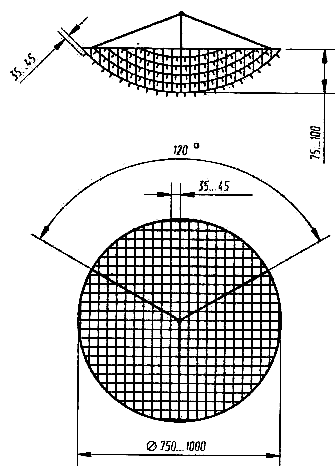

К ободу «люстры» через 120° прикреплены три медных провода диаметром 0,8. 1 мм, которые спаяны вместе над центром обода. К этой точке подводится высокое напряжение. За эту же точку «люстра» крепится с помощью рыболовной лески диаметром 0,5. 0,8 мм к потолку или кронштейну на расстоянии не менее 150 мм.

Преобразователь напряжения необходим для получения высокого напряжения отрицательной полярности, питающего «люстру». Абсолютная величина напряжения должна быть не менее 25 кВ. Только при таком напряжении обеспечивается достаточная «живучесть» аэроионов, обеспечивающая им проникновение в легкие человека.

Схема простейшего преобразователя напряжения, прошедшего буквально двадцатилетнюю проверку на повторяемость , приведена на рис. 2,а. Особенностью его является непосредственное питание от сети.

Импульсы высокого напряжения (они двусторонние, поскольку при разрядке конденсатора в цепи первичной обмотки возникают затухающие колебания) выпрямляются выпрямителем, собранным по схеме умножения напряжения на диодах VD3-VD6. Постоянное напряжение с выхода выпрямителя поступает (через ограничительный резистор R3) на электроэффлювиальную «люстру».

Монтировать детали аэроионизатора следует в корпусе соответствующих габаритов так, чтобы между выводами высоковольтных диодов и конденсаторов было достаточное расстояние (рис. 3). Еще лучше после монтажа покрыть эти выводы расплавленным парафином — тогда удастся избежать появления коронного разряда и запаха озона.

Аэроионизатор не нуждается в налаживании и начинает работать сразу после включения в сеть. Изменять постоянное напряжение на выходе аэроионизатора можно подбором резистора R1 или

конденсатора С1. Для некоторых экземпляров тринисторов иногда нужно подобрать резистор R2 по моменту открывания тринистора при минимальном сетевом напряжении.

При работе аэроионизатора не должно быть никаких запахов. Это особо оговаривал профессор А. Л. Чижевский. Запахи — признак вредных газов (озона или окислов азота), которые не должны образовываться у нормально работающей (правильно сконструированной) «люстры». При их появлении еще раз нужно осмотреть монтаж конструкции и подключение преобразователя к «люстре».

О сеансах аэроионизации. При сеансе следует находиться не ближе 1 . 1,5 м от «люстры». Достаточная продолжительность ежедневного сеанса в обычном помещении 30. 50 мин. Особенно благотворное влияние оказывают сеансы перед сном.

Мнение эксперта It-Technology, Cпециалист по электроэнергетике и электронике Задавайте вопросы “Специалисту по модернизации систем энергогенерации”

Люстра Чижевского – польза и вред ионизации, как сделать прибор своими руками Люстра Чижевского, польза и вред которой до сих пор вызывают споры ученых, представляет собой комнатный прибор настольного или подвесного типа. Спрашивайте, я на связи!

Стекло и бумага

Самым простым в изготовлении своими руками будет лампа-стакан. Это настольный переносной светильник, который делается очень быстро и легко. Для изготовления такого осветительного прибора вам понадобится:

• тонкий лист бумаги (на нем можно распечатать определенный узор);
• круглые и высокие стаканы;
• проволока с толщиной в 1-2 мм;
• свечки-таблетки.

Из инструментов нужны будут:

• ножницы;
• клей ПВА;
• плоскогубцы;
• канцелярский нож;
• скотч.

Алгоритм действий здесь следующий:

Изогнутая проволока

сгибаем проволоку с помощью плоскогубцев, чтобы она приобрела вид, показанный на фото. На ее нижней части будет размещаться свечка-таблетка. Длина проволоки в конечном счете должна быть немного больше, чем высота стакана. Так будет намного удобнее извлекать свечу из емкости;

сам стакан стоит задекорировать листом бумаги, на который нанесен понравившийся вам узор. Лист аккуратно приклеиваем к стакану. Верхушку емкости можно задекорировать с помощью гипса или полимерной глины.

Готовый стакан

Как видите, здесь нужны минимум сил и времени, а в результате вы получите красивый светильник, отлично подходящий для романтического ужина или просто тихого, спокойного вечера релаксации.

Люстра Чижевского – польза и вред

Ионизированное воздушное пространство нельзя назвать однозначно полезным для благополучия человеческого организма. С одной стороны, избавление воздуха от бактерий и микробов оказывает воздействие лечебного характера на организм. С другой стороны, излишнее количество отрицательных зарядов может привести к неприятным последствиям. Лампа Чижевского, польза и вред которой активно обсуждается по сей день, оказывает как положительное, так и отрицательное влияние.

Лампа Чижевского – польза

Устройство, как минимум, может очистить воздух в помещении, что благотворно повлияет на состояние здоровья людей, которые имеют проблемы со здоровьем:

• воспаление слизистой оболочки бронхов, носа и гортани;
• приступы удушья (астма);
• инфекционные заболевания (туберкулез);
• аллергическая реакция;
• расстройство центральной нервной системы.

Исследования показали, что люстра Чижевского, польза которой состоит не только в очищении воздушного пространства, оказывает ряд других положительных влияний на человеческий организм:

• повышение эффективности выполнения поставленных задач;
• снижение вероятности возникновения нарушений мозгового кровообращения;
• улучшение работы дыхательной системы.

Устройство оказывает положительное воздействие не только на человеческий организм. Опыты использования ионизатора в растениеводстве показали хорошие результаты, так, люстра Чижевского для растений выступает стимулятором роста и увеличивает жизнедеятельность клеток растительного происхождения

Важно отметить, что не все проведенные исследования подкреплены научными доказательствами, что ставит под сомнения полученные достижения

Люстра Чижевского – вред

Лампа обладает огромным количеством плюсов, однако может принести потенциальный вред владельцу. Многочисленные опыты выявили следующие негативные стороны прибора:

• осложнения сердечно-сосудистых заболеваний;
• возникновение головных болей в области лба;
• нарушение дыхательного ритма;

Существует мнение, что нет ограничительных барьеров использования устройства. Однако есть ряд научных теорий, доказывающих, что ионизаторы использовать можно не всем, исключением из правил не стала и люстра Чижевского, противопоказания которой носят следующий характер:

• онкологические заболевания;
• почечная недостаточность:
• туберкулез последних стадий;
• сердечная недостаточность.

Мифы и правда о люстре Чижевского

Есть несколько утверждений о люстре Чижевского, которые останавливают людей от приобретения устройства. Многие из них на практике оказываются лишь мифами:

1. Работа прибора не вызывает никаких ощущений, поэтому от него нет никакого эффекта. На самом деле, правильно подобранный и эксплуатируемый ионизатор должен работать именно незаметно для окружающих. Вообще, положительные результаты от его использования могут проявиться через несколько лет и даже не будет точно ясно, что их дала именно эта люстра.
2. Эффективность устройства объясняется результатами самовнушения. Человек действительно может поддаться соблазну поверить в чудо, но для его организма от этого будет только польза. А еще скептики должны объяснить, почему к таким ионизаторам тянутся растения, которые точно знают, что для них полезно.
3. Ионизатор создает мощное электрическое поле, из-за которого наэлектризовываются одежда, волосы, окружающие предметы. Подобные эффекты от правильно работающего прибора будут минимальны и даже незаметны. Если они все же проявляются довольно ярко, следует задуматься об исправности люстры Чижевского.

Решение о приобретении подобного прибора и его эксплуатации каждый человек должен решить для себя самостоятельно. Понятно, что, если негативно относиться к его действию, пользы организму он не принесет. А ипохондрическое состояние и ожидание проблем обязательно приведут к развитию какого-нибудь патологического процесса

Те же люди, которые верят в силу и пользу ионизации, с вниманием относятся к выбору и применению устройства, отмечают исключительно положительные результаты от его применения

Не самая лучшая экологическая обстановка на Земле приводит к тому, что люди часто болеют и начинают сильнее заботиться о своём организме. В последнее столетие появилось множество приборов, цель которых — улучшить здоровье человека, и один из них — люстра Чижевского. Но насколько она эффективна?

Разновидности ионизаторов

Известно несколько методов ионизации воздуха искусственным путём, каждый из которых требует отдельного внимания.

Ультрафиолетовый

Больничные палаты, помещения в дошкольных учреждениях и школе, особенно в период вирусной инфекции, обрабатываются кварцевой лампой, которая и представляет собой ультрафиолетовый ионизатор.

Во время работы этой лампы и в течении получаса после её отключения не рекомендуется находиться в помещении, так как в воздухе образуется озон и окислы азота, что можно определить по характерному запаху. Спустя 30 минут после отключения лампы воздух снова становится безопасным для вдыхания, поскольку указанные частицы распадаются в силу своей непостоянной природы.

Гидродинамический

Такой ионизатор осуществляет распыление воды, которая имеет электрический заряд, то есть производит не лёгкие отрицательные аэроионы, а водяную пыль (аэрозоль) с электрическим зарядом.

Вначале производились подобные ионизаторы для бытовых целей – они превращали в водяную пыль дистиллированную воду. Позже учёные выяснили, что польза от них небольшая, поэтому прибор был снят с производства, но метод не был забыт, а получил распространение в медицинской практике. Его используют для получения из лекарственных жидкостей электроаэрозолей.

Коронный

Такой прибор также именуется эффлювиальным аэроионизатором. Он работает по методу коронарного разряда и оснащён электрической схемой. Выполняет функцию преобразования переменного напряжения в высоковольтное (несколько десятков киловольт).

Именно коронный ионизатор собирается в домашних условиях. Он имеет своеобразную конструкцию с заострёнными электродами, на которых как раз и подаётся напряжение. Возникает коронный разряд. В результате электроны как бы стекают к острию и их захватывают молекулы кислорода. Наглядно принцип работы такого ионизатора представлен на схеме:

В простых приборах режим работы нерегулируемый, как и производительность по ионам, однако имеются более сложные модификации с регулируемым управлением. Они учитывают напряжение окружающего электрического поля и в зависимости от него корректируют напряжение на электродах.

Бытовые приборы на коронном разряде бывают двух типов:

• униполярные – производят только отрицательные ионы;
• биполярные – производят отрицательные и положительные ионы.

Бытовая техника в квартире и так образует положительные ионы, а полезными считаются отрицательные, значит, целесообразнее собрать униполярный ионизатор.

Если же в помещении отсутствует бытовая техника, можно собрать биполярное устройство, поскольку дисбаланс между ионами разных знаков практически сведёт на нет положительное воздействие отрицательных частиц. Однако существуют мнения, что биполярные приборы не оказывают никакого полезного эффекта, поскольку вырабатываемые отрицательные частицы будут притягиваться к положительным, образуя нейтральный нулевой заряд. Так, прибор будет только впустую крутить счётчик, не образуя при этом ничего полезного.

Применение люстры Чижевского в современном мире

В жизни современного человека полным-полно различных устройств и приспособлений, которые способны сделать жизнь более простой, комфортной, приятной, увлекательной. Это одна «сторона медали».

Но, взглянув с другой стороны мы видим (точнее – ученые понимают), что все эти устройство практически «съедают» воздух, заполняя его положительными зарядами. В результате мы имеет «дефицит отрицательных частиц».

Чтобы нормализовать все процессы жизнедеятельности, нужно снизить негативное влияние гаджетов на воздух. Именно для этой цели и применяется люстра Чижевского – воздушный ионизатор.

Схема и изготовление люстры Чижевского

Собрав самый простой ионизатор, можно попробовать сконструировать более сложный – люстру Чижевского, которая была изобретена в 30-е годы прошлого века. Она активно применяется в медицине и сельском хозяйстве. Её также испытывали в детских садах и школах. Это изобретение показало высокую степень аэроионизации, обладает профилактическим и терапевтическим значением.

Прибор также называется электроэффлювиальной люстрой с преобразователем напряжения. Как раз она выполняет функцию генерирования отрицательных частиц. Это происходит благодаря законам физики. На люстре имеются заострённые концы проволоки, с которых и происходит стекание электронов благодаря высокому напряжению. Затем они как бы налипают на молекулы кислорода, создавая отрицательные аэроионы, которые приобретают высокую скорость движения и распространяются по комнате.

Устройство можно купить, но очень трудно найти подходящую, которая действительно окажет положительный эффект на здоровье. Дело в том, что заводские приборы часто имеют напряжение менее 25 кВ. Этого недостаточно, поэтому от работы устройства нет никакого эффекта. К тому же недопустимы перенапряжения, иначе в большом количестве будут вырабатываться токсические элементы (окислы азота и озон). О высокой концентрации подобных веществ можно судить по характерному запаху, который некоторые ошибочно принимают за «аромат свежести».

Если есть возможность, то лучше всего самостоятельно собрать люстру Чижевского. Как это сделать, выясним далее.

Схемы

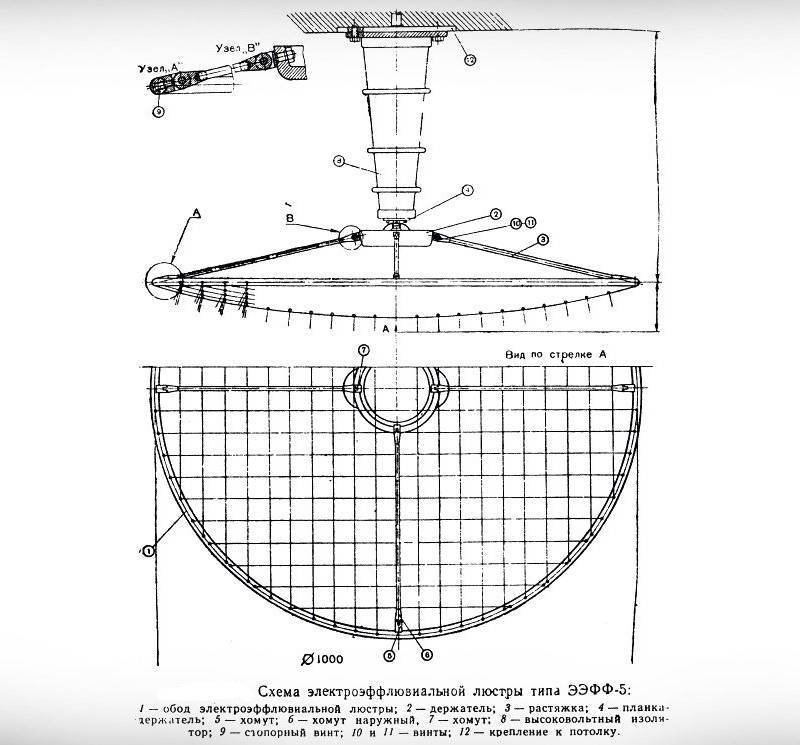

Схема оригинального искусственного излучателя, которая была представлена Чижевским, выглядит следующим образом:

Радиолюбители при сборке прибора также пользуются электрической схемой, представленной ниже:

Предлагаемая схема гарантирует оптимальный потенциал. В её изготовлении применяются следующие радиодетали:

• резисторы – С5-35В на 1 кОм (R1), МЛТ-2 на 20 кОм (R2), С5-35В на 10 Мом (R3);
• диоды Д226 (2 штуки – D1 и D2);
• выпрямительный столб из 4-х диодов Д1008;
• тиристор КУ201К (VS1);
• конденсаторы: МБМ на 1 мкФ, 400 В (С1), ПОВ 390 пФ, 10 кВ (4 штуки – с С2 по С5);
• мотоциклетная катушка зажигания Б2Б на 6В (T1).

Работа схемы осуществляется в таком порядке:

1. При каждом открытии диода D1 происходит заряд конденсатора C1, который пропускается через первичную обмотку T В момент 1-ого полупериода переменного тока диод сохраняет открытое положение.
2. Когда ток проходит в обратном направлении, в противофазе создаётся разряд конденсатора C1, причём диоды D1 и D2 остаются закрытыми, тиристор VS1 открывается.
3. Первичная обмотка катушки T1 получает ток пульсирующего типа, а вот вторичная катушка способствует повышению поступившего на первичную обмотку напряжения. После оно переходит на блок, который состоит из 4-диодного выпрямительного столба и умножителя. В свою очередь, он состоит из конденсаторов С2-С5.
4. Через умножитель выходить высоковольтное напряжение, которое также называется выпрямленным. Оно поступает на ионизатор по резистору R3, который отвечает за ограничение тока.

Следует отметить, что для реализации предложенной схемы можно использовать другие радиодетали:

• Резисторы отмеченных марок можно заменить одним резистором – МЛТ-2. Для получения элемента R1, требуется параллельно соединить 3-4 подобных элементов, а для R3 – 4-5. Резистор R2 не имеет большого значения и к нему предъявляется только одно требование – мощность его рассеяния должна быть не менее 2 Вт.
• Диоды D1 и D2 отмеченных марок можно заменить любыми другими диодами, которые поддерживают ток в 300 мА и обратное напряжение в 400 В. Примеры подобных диодов – КД109В, КД109Г, Д205.
• При сборке выпрямительного столба диод типа Д1008 можно заменить аналогичными элементами, например, 7ГЕ350АФ, 2Ц203Б, 2Ц202КГ, КЦ105Г, КЦ201Г.
• Конденсатор C1 указанной марки можно заменить неполярным элементом, рассчитанным на напряжение от 250 В.
• В сборке умножителя можно использовать любые конденсаторы высоковольтного типа с напряжением не менее 15 кВ.
• В качества элемента VS1 можно использовать тиристоры КУ202К (/Л/М/Н), КУ201Л, 1Н4202, NCM700C.
• Мотоциклетную катушку зажигания (T1) можно заменить любой другой, например, повышающим трансформатором, который можно снять со старого телевизора (ТВС110АМ, ТВС110ЛА, ТВС110Л6). Если отсутствует подходящее изделие, трансформатор можно собрать своими руками, но при этом нужно учесть, чтобы выводы элементов в местах высокого напряжения находились на должном расстоянии друг от друга. В противном случае, может случиться электрический разряд.
