Монтаж скрытых потолочных люков
Пользоваться ревизионным лючком приходится нечасто, а дополнительный элемент на потолочной поверхности зачастую вносит диссонанс в интерьер помещения. Если речь идет только о ревизии проводки светильников, то можно установить малогабаритный люк-невидимку.
Люк-невидимка в натяжной потолок
Наиболее простой способ замаскировать люк на натяжном потолке заключается в использовании готовых вставок или доборных элементов под потолочные светильники коробчатого типа. Створка люка не привлекает внимания, если освещение в комнате обеспечивают три светодиодные панели, одна из которых смонтирована на ревизионном проеме.
Люк-светильник
В качестве люка можно использовать встраиваемый потолочный светильник большого размера. Как правило, они изготавливаются с откидным корпусом на фиксаторе, что существенно упрощает монтаж системы. Раму крепят к закладному коробу, пришитому с помощью подвесов на черновой потолок. Кромка корпуса продевается в пластиковое кольцо, приклеенное к пленке.
Сделать невидимым ревизионный люк стандартными способами достаточно сложно. Даже если собрать раму проема из «невидимого» алюминиевого профиля, все равно между створкой и кромкой потолочной отделки останется достаточно широкая щель, а сам люк будет хорошо различим на идеально ровной поверхности. В этом случае можно попытаться сделать проем менее заметным с помощью дополнительной отделки потолочной поверхности.
Потолочные люки под гипсокартон
Монтаж и обустройство проема в гипсокартонном потолке выглядит намного проще. Во-первых, есть возможность закрепить раму к несущему потолочному профилю. Во-вторых, подогнать размеры лицевой поверхности створки с минимальным зазором.
Схема монтажа рамы и створки на потолок
Для того чтобы оценить размер зазора, с тыльной стороны створки устанавливают переносной светильник. После закрытия, даже при дневном освещении, на просвет хорошо видны щели и зазоры между потолком и кромками дверцы.

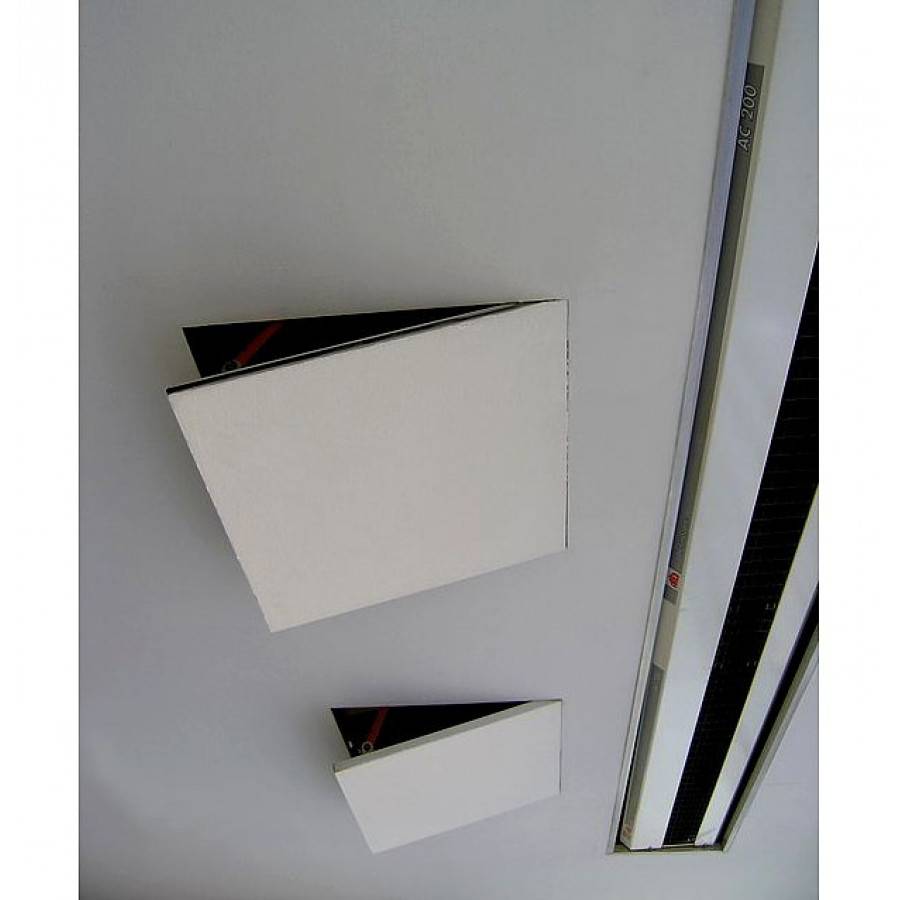

Люк-невидимка для гипсокартонного потолка
Совет! Первое, что нужно сделать после установки дверцы на петли, – закрепить ограничитель или блокировочный тросик, иначе травмы не избежать.
Иногда размеры зазоров оказываются настолько большими, что спрятать дверцу уже невозможно, остается лишь установить декоративную рамку и врезать замок.
Щели все равно останутся
Прежде чем шлифовать и готовить поверхность под покраску, необходимо отрегулировать вылет дверей относительно поверхности потолка. Нередко приходится сошлифовывать часть поверхности люка, чтобы и дверца, и потолочная поверхность находились на одном уровне.
Различия по способу открывания
Сантехнические лючки могут изготавливаться:
- С распашными дверками, наиболее привычными в использовании. Дверки чаще всего фиксируются присосками и открываются движением на себя, после чего распахиваются в сторону. Люк в ванную под плитку (фото дает представление об его устройстве) с распашными дверками отличается простотой конструкции. Для его установки не требуется особых навыков, а для приобретения – значительных средств. Дверки фиксируются с помощью магнитов или присосок, а также обычных ручек с поворотным или пружинным механизмом.
- Со сдвижными дверками, удобными при ограниченном пространстве для открывания. Такие скрытые люки открываются нажатием на дверцу со скрытым механизмом, который выталкивает ее сначала вперед, после чего дверцу рукой сдвигают в сторону. В отличие от распашных вариантов, для открывания таких дверок не требуется много места, и устанавливают их чаще всего за шкафчиками или оборудованием. В качестве фиксаторов используются замки с роликовыми или магнитно-зажимными механизмами. Несмотря на более высокий ценовой уровень, лючки со сдвижными дверками пользуются популярностью среди специалистов.

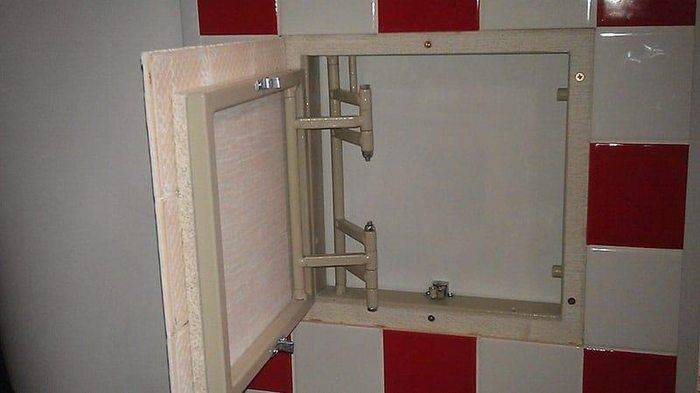

- Люки невидимки под плитку с нажимными дверками – идеальное устройство для ревизии сантехнических коммуникаций. Чтобы открыть или закрыть люк не требуется никаких дополнительных приспособлений – дверка открывается простым нажатием на нее, под действием пружинного приспособления. Лючок с нажимной дверкой, которая может быть как распашной, так и сдвижной, выбирается в зависимости от места установки. Благодаря плавному ходу дверки закрепленное на ней облицовочное декоративное полотно плотно удерживается на месте.
- Лючки под плитку с дверцами на магнитах-фиксаторах могут быть использованы в местах, где не требуется особой прочности крепления. Чаще всего подобные варианты изготавливаются своими руками и не являются совершенными в техническом отношении.
Монтаж скрытых потолочных люков
Пользоваться ревизионным лючком приходится нечасто, а дополнительный элемент на потолочной поверхности зачастую вносит диссонанс в интерьер помещения. Если речь идет только о ревизии проводки светильников, то можно установить малогабаритный люк-невидимку.
Люк-невидимка в натяжной потолок
Наиболее простой способ замаскировать люк на натяжном потолке заключается в использовании готовых вставок или доборных элементов под потолочные светильники коробчатого типа. Створка люка не привлекает внимания, если освещение в комнате обеспечивают три светодиодные панели, одна из которых смонтирована на ревизионном проеме.
Люк-светильник
В качестве люка можно использовать встраиваемый потолочный светильник большого размера. Как правило, они изготавливаются с откидным корпусом на фиксаторе, что существенно упрощает монтаж системы. Раму крепят к закладному коробу, пришитому с помощью подвесов на черновой потолок. Кромка корпуса продевается в пластиковое кольцо, приклеенное к пленке.
Сделать невидимым ревизионный люк стандартными способами достаточно сложно. Даже если собрать раму проема из «невидимого» алюминиевого профиля, все равно между створкой и кромкой потолочной отделки останется достаточно широкая щель, а сам люк будет хорошо различим на идеально ровной поверхности. В этом случае можно попытаться сделать проем менее заметным с помощью дополнительной отделки потолочной поверхности.
Потолочные люки под гипсокартон
Монтаж и обустройство проема в гипсокартонном потолке выглядит намного проще. Во-первых, есть возможность закрепить раму к несущему потолочному профилю. Во-вторых, подогнать размеры лицевой поверхности створки с минимальным зазором.
Схема монтажа рамы и створки на потолок
Для того чтобы оценить размер зазора, с тыльной стороны створки устанавливают переносной светильник. После закрытия, даже при дневном освещении, на просвет хорошо видны щели и зазоры между потолком и кромками дверцы.
Люк-невидимка для гипсокартонного потолка
Совет! Первое, что нужно сделать после установки дверцы на петли, – закрепить ограничитель или блокировочный тросик, иначе травмы не избежать.
Иногда размеры зазоров оказываются настолько большими, что спрятать дверцу уже невозможно, остается лишь установить декоративную рамку и врезать замок.
Щели все равно останутся
Прежде чем шлифовать и готовить поверхность под покраску, необходимо отрегулировать вылет дверей относительно поверхности потолка. Нередко приходится сошлифовывать часть поверхности люка, чтобы и дверца, и потолочная поверхность находились на одном уровне.
Установка люка невидимки
Сначала подготовьте место монтажа
Важно, чтобы стороны проёма были ровными и находились под углом 90 градусов. Работы по установке включают в себя 5 этапов:
- В раме люка сделайте несколько отверстий, с учётом того, что основная нагрузка будет приходиться на боковые стороны, особенно в месте крепления дверцы.
- Установите конструкцию в проём и на профиле (в проёме) отметьте места крепления. Воспользуйтесь маркером.
- Просверлите отмеченные места и вставьте в них дюбели.
- Установите люк и закрепите на саморезы.
- Отрегулируйте дверцу. Из-за особенностей нажимного способа открывания она должна быть выше плоскости стены примерно на 3 мм.
Работа завершена, теперь можно клеить плитку на ваш скрытый люк в ванной.
Люки в потолках, изготовленных из разных материалов
Рассмотрим нюансы, которые следует учитывать при установке люков. Что интересно, смонтировать люк можно даже там, где, на первый взгляд, это достаточно затруднительно. В каких потолках можно разместить люк.
Дерево
Установить люк в деревянном потолке своими руками — не сложно.
Люк в деревянном потолке
- Выпиливается проем размером, на 5 или 6 см превышающим габариты рамки.
- В проем на анкеры устанавливается рамка прямоугольной формы. Они собирается собственноручно из досок толщиной 2 — 3 см или берется из заводского комплекта. В образовавшееся пространство между рамкой и проемом можно заложить теплоизоляцию.
- К рамке с помощью петель крепится крышка. Если конструкцией предусмотрено наличие складной лестницы, к крышке монтируется и она. Для облицовки дверцы обычно используют материал, выпиленный ранее.
Гипсокартон
Для потолка из гипсокартона
Установить люк в основание из гипсокартона также не представляет особых трудностей.
- Делается разметка. Габариты проемы должны примерно на 1 см превышать размер.
- При помощи лобзика готовится проем.
- Шурупами с внутренней стороны гипсокартона закрепляется алюминиевая рамка, от которой предварительно отделили створку.
- К рамке привинчивается крышка. Материалом, которым облицовывается дверца, также служит ГКЛ.
- Получившиеся промежутки зашпаклевываются.
Виды потолочных люков
Место размещения проема, а также его конструкция и размеры, выбираются как можно ближе к месту обслуживания. Это может быть коммутационная коробка проводки подключения светильников, или место монтажа вентиляционной задвижки или даже фильтра.
Несмотря на внешнюю простоту, все модели потолочных лючков для гипсокартона по своему устройству разные. Каждый из них подбирается по размерам и способу открытия так, чтобы при минимальных размерах проема обеспечивался необходимый доступ к коробке или светильнику.
По конструкции потолочные люки условно разделяют на четыре типа:

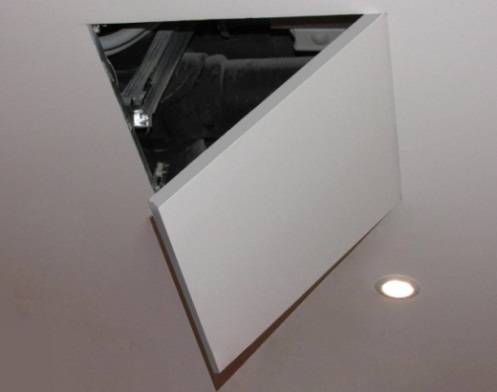

Откидной люк-ревизия используется для осмотра и мелкого ремонта проводки, потолочных светильников и подвесных деталей каркаса; Съемный лючок отличается от предыдущего отсутствием поворотного узла, обычно это ревизионный проем квадратной формы с размером стороны не более 25 см. Устанавливается на потолочной поверхности с помощью двух поворотных защелок; Потолочные люки – невидимки
По устройству это разновидность ревизионного проема, но выполнена так, чтобы не привлекать внимание или полностью сливаться с потолочной отделкой; Люк, закрывающий ход на чердак. Место под проем выбирается подальше от электрической проводки и светильников, несущих профилей гипсокартонного потолка
Исключением могут быть дверцы выходов на чердак, такие конструкции редко изготавливаются своими руками, как правило, их приобретают с уже нанесенной отделкой пластиком или лакокрасочным покрытием. Перекрашивать фирменную краску смысла нет, сделать невидимым огромный потолочный люк все равно не удастся. Поэтому поверхность либо заклеивают виниловой пленкой в цвет натяжного потолка, либо оставляют, как есть, в оформлении компании–изготовителя.
Проем для контроля встроенной пожарной сигнализации

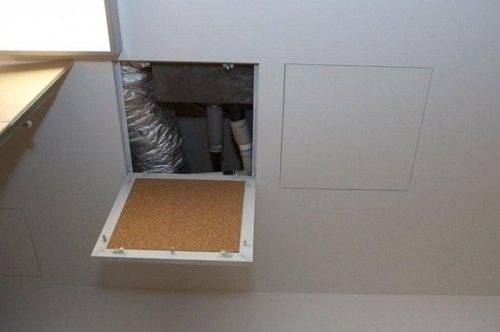

Потолочный лючок для доступа к коммуникациям
За редким исключением, дверцы и раму люка изготавливают из пластика, реже из обработанной древесины. Стандартный размер проема составляет 40х40 см. Этого достаточно, чтобы с помощью переносного светильника осмотреть трубы или добраться до распределительной проводки.
Если потолочное перекрытие доставляет массу хлопот, то хозяева нередко устанавливают прямо над проемом направленный светодиодный светильник. Такое решение освобождает одну руку и упрощает работу с люком.
Потолочные люки 50х50 см изготавливаются из алюминия и тонколистового стального профиля. Лицевая поверхность дверцы заклеивается гипсокартоном под покраску в тон потолка, а с внутренней стороны обязательно наклеивается слой звукоизоляции. Люк получается достаточно тяжелым, поэтому, помимо петель потаенного типа, в его устройство добавлен пневматический ограничитель хода.
В этом случае проем получается достаточно большим, чтобы иметь возможность не только контролировать состояние коммуникаций, а и отремонтировать светильник или даже установить дополнительные блоки, например, элементы пожарной или охранной сигнализации.
Люк в потолке для выхода на чердак
В сравнении с предыдущим вариантом, размер проема просто огромный, обычно это прямоугольник 60х120 см или даже 70х120 см. О том, насколько массивным является потолочный люк, говорит вес конструкции, в среднем он составляет от 120 до 180 кг. Створка люка обязательно комплектуется ограничителями и замедлителями хода, иначе использование конструкции становится небезопасным.
Встроенная лестница уступает в надежности приставной
В комплект потолочного люка входит система освещения, обычно дистанционно включаемый светильник и откидная лестница.
Такое решение обеспечивает как минимум четыре дополнительных бонуса:
- Уменьшится нагрузка на потолочное перекрытие. Иногда массивный люк становится причиной проседания потолочной гипсокартонной облицовки;
- Уменьшается стоимость потолочного люка, без лестницы и светильника цена снизится на 40-50%;
- Открытие створки станет более легким и безопасным;
- Исключается риск проникновения в дом через чердачное помещение.
По отзывам пользователей, механизмы люка и светильник при правильной установке способны проработать достаточно долго, чего не скажешь о раскладной встроенной лестнице. Если пользоваться ходом на чердак регулярно, наверное, проще хранить обычную алюминиевую малярную лестницу где-нибудь в подсобке или в коридоре, чем рисковать здоровьем.
Особенности конструкции
Конструкция люков-невидимок рассчитана на значительные нагрузки. С этой целью выбирается прочный материал корпуса и дверок, обеспечивается надежность крепления всех элементов, плотность и устойчивость их фиксации. Это связано с дополнительным весом отделочных материалов, закрепляемых на дверках. Независимо от положения – открытого или закрытого – дверки люков способны выдерживать нагрузки без перекосов и деформаций в течение их многократного открывания и закрывания, и даже в случаях, если рабочий будет вынужден на них опереться.
Особенностью конструкции и движущихся механизмов сантехнических люков является также плавность хода дверок, что способствует сохранению закрепленного на них слоя декоративной отделки
Чтобы быть уверенными в прочности люка, следует обратить внимание на качество монтажа – должны быть точно выдержаны вертикальные и горизонтальные уровни, корпус должен быть точно и прочно зафиксирован в проеме стены. Если стена выполнена из гипсокартона, желательно установить дополнительную опору под корпус люка
Что нужно учесть
При выборе подходящей модели нужно обязательно учитывать не только прочность изделия и его внешние габариты. Размер внутреннего проема будет немного меньше, чем его наружная рама. Тут понадобится разместить механизм запирания откидной створки и место под поворотные петли, на которых она будет держаться. Кроме того, после открывания и сама створка будет занимать определенное пространство.
Поэтому, выбирая подходящее изделие, обязательно нужно учесть все его габариты – как внешние, так и внутренние. В остальном, никаких существенных параметров или нюансов потайные потолочные дверцы не имеют
Важно лишь определиться с назначением устройства, его габаритами и нагрузкой, которую она сможет выдержать без деформации
Стационарный вариант
При наличии достаточного места, можно установить и стационарные лестнички для чердака. Такой способ лучше применить только когда чердак используется постоянно, например, при ремонте. Стационарные лестницы тоже различают по видам. Существуют:
Лестница с одним маршем
Самый простой вариант – модель с одним маршем (пролётом), то есть она сделана от пола до потолка одной цельной конструкцией. Материал выбирают либо из металла, либо из дерева. Все части лестницы должны быть закреплены между собой.
Можно использовать способ крепления на кобылки. То есть с помощью деревянных подпорок элементы лестницы соединяются деревянными колышками. Подборки должны быть выровнены так: одна сторона выровнена прямо, а вторая отрезается под балку для ступеней (косоур).
Доска для ступени должна быть не менее 36 мм. Ступени крепятся к косоурам саморезами, стыки обрабатывают клеем. Такой простой вариант подойдёт, если нет необходимости в кровати рядом.
Размеры основных составных частей стационарной чердачной лестницы
Лестница с одним пролётом занимает слишком много места, но можно внести корректировку. Можно сделать изгиб под прямым углом (экономит пространство), поворот на определенный градус. Такой тип называется поворотным маршевым. Ещё есть четверть оборотные (угол 90 градусов), полу оборотные (угол 180 градусов).
Если расположить треугольные деревянные ступеньки в стороны, а узкие поочередно навстречу, то получится конструкция «утиный шаг». Другими словами, шаг под правую и левую ногу.
Винтовая лестница
Винтовая лестница на чердак подойдёт для небольшой комнаты. Может быть, она и не так удобна в использовании, как маршевая, но выглядит более интересно.
Тем более, не так часто она будет использоваться. Они различаются на:
- имеющие опоры в виде столба в центре;
- удалённые от стен, ступени закреплены на столбе;
- сделанные из монолитного стального столба, на него упираются ступени.
Винтовая лестница имеет намного меньшие габариты, чем пролётная, поэтому останется место и для кровати. Для несущего элемента можно взять трубу из металла, на которую сваркой будут крепиться ступени.
Перечнь необходимых измерений, которые нужно провести перед монтажом чердачной лестницы
При деревянном покрытии вертикальная стойка закрепляется с помощью анкеров. Для крепления ступеней на стойку, с узкой стороны каждой ступени делают отверстия как у стойки. Далее ступеньки с помощью втулок устанавливаются с учётом высоты вертикальной поверхности.
Использовать винтовые лестницы в качестве чердачных нецелесообразно в виду сложности конструкции. Однако в эстетическом плане выглядеть они будут эффектно.
В горизонтальные поверхности и втулки прокладываются шайбы, чтобы предохранить дерево от деформации. Втулки нужно замерять путём прибавления размера всех шайб. Все последующие за первой ступени укладываются как бы внахлёст и закрепляются.
Для расчётов размеров элементов, нужно заранее приготовить чертежи (как и для кровати). Изготовление винтовой лестницы своими руками не создаст затруднений, вопрос больше во времени.
Если размеры помещения не подходят для установки внутри дома и для кровати, то стационарный вариант устанавливается со стороны улицы. Наружная конструкция может быть больших размеров, а значит более удобная и безопасная. С другой стороны, наверх можно будет попасть только снаружи, что не очень комфортно зимой, например.
Расчёт полувинтовой чердачно лестницы
Особой популярностью пользуются приставные лестницы, как внутренние, так и наружные. Для такого типа сделать люк проще всего – не нужны дополнительные укрепления и петли. Но есть неудобства каждый раз убирать её, к тому же она занимает место при хранении. Это самый бюджетный вариант.
Виды люков
Есть много классификаций люков. Давайте рассмотрим две из них: по типу материала изготовления и по видимости.
По материалу изготовления они подразделяются на следующие типы:
- Металлические. Признаны самыми надежными и прочными, но их применение при повышенной влажности не рекомендуется;

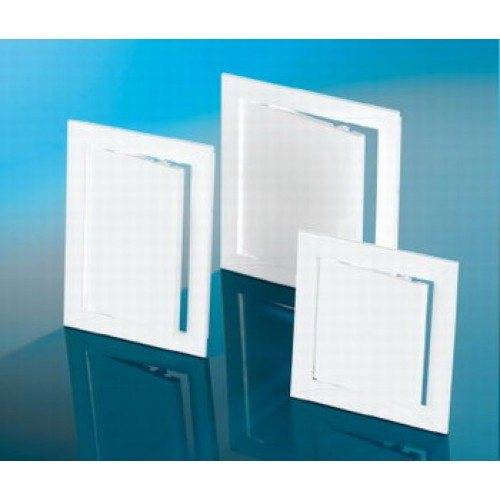

- Пластиковые. Их минус в хрупкости. Преимущества: влагостойкость, малый вес, незаметность, удобство.
По видимости люки подразделяются на такие группы:
- Открытые или заметные для окружающих. Такие люки владельцы не скрывают, а наоборот, выделяют. Стоимость установки люка этого типа невелика, а монтаж прост. После этого владелец окрашивает дверцу в желаемый цвет или оклеивает обоями;
- Закрытые или замаскированные. Их практически не видно. На рынке представлены двумя типами: один из них под плитку, а второй – под покраску. Монтаж в этом случае обойдется, но результат значительно лучше, так как гости не увидят дверцу люка, если о ней им не сообщать.
Самодельные люки для ванной
Сделать люк можно своими руками с помощью магнитов и плиточного клея.
Люк на магнитах
Безрамная конструкция, дверку ревизионного изделия небольшого размера (величиной с плитку) устанавливают на магниты.
Специальные наборы продаются в строительных магазинах, а в случае отсутствия таковых можно использовать магниты для мебели и оцинкованный перфорированный лист толщиной до 1 миллиметра.
- примерьте плитку, которая будет служить дверцей, к проему и отметьте места, соответствующие углам ламели – тут будут располагаться магниты;
- закрепите магниты к рамке проема, заклейте их широким прозрачным скотчем, также проложите клейкую ленту по всему периметру окна;
- приложите металлические пластины к магнитам;
- нанесите клей на скотч по всем сторонам проема, включая поверхность пластинок;
- установите плитку в окно, вдавив ее, чтобы смесь хорошо к ней прилипла, сразу же ветошью или губкой удалите излишки состава;
- закрепите дверцу в таком положении на 6 часов, можно использовать для этих целей малярный скотч;
- после высыхания клея, снимите плитку: металлические пластины закрепятся на ней и примыкание к магнитам будет точным;
- оформите швы затиркой или силиконом.
При наличии доступа с обратной стороны во время монтажа люка:
- просто приклейте к дверце пластины, зафиксируйте на них магниты;
- установите плитку в проем, отметьте расположение и привинтите магниты к рамке.
Для открытия люка на магнитах нужно поддеть дверцу любым крючком или установить небольшую ручку.
ВНИМАНИЕ! При разведении сухой смеси для монтажа люка добавьте в нее клей ПВА (возьмите в том же количестве, что и воду)
Люк на клею
Крепление такого типа рекомендуется делать в тех местах, где не придется слишком часто открывать люк (например, для ревизии сифона, при условии его правильного монтажа):
- примерьте плитку к проему: отверстие должно быть на 10-15 миллиметров меньше размеров дверцы;
- обрежьте ламель при необходимости;
- нанесите точечно клей или силикон на дверцу (по 2 точки на каждую сторону);
- зафиксируйте плитку в проеме и закрепите ее до высыхания клеящего состава скотчем;
- произведите затирку швов.
При необходимости демонтажа дверцы, аккуратно удалите затирку и подденьте плитку ножом.
ВАЖНО! После окончания отделочных работ в ванной комнате всегда оставляйте несколько ламелей, если дверца люка треснет, ее можно будет с легкостью заменить
Какие бывают люки
Вообще внутренние люки бывают 3 видов: потолочные, стеновые и напольные, но коль на пол у нас гипсокартон не кладется, значит, нас интересуют только потолочные и стеновые люки под гипсокартон.

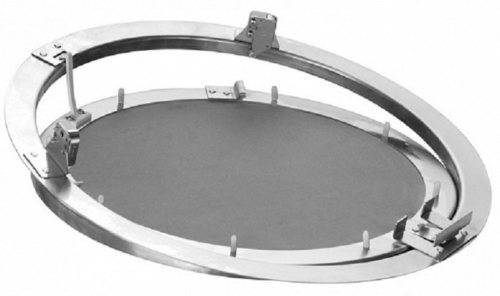

Круглые люки для гипсокартона могут быть не только практичными, но и красивыми.
Из каких материалов изготавливают люки
- Пластиковый люк в потолке из гипсокартона можно ставить только в подсобных помещениях. Все дело в том, что пластик не прочный, плюс он со временем желтеет. Хотя цена на пластиковые изделия самая низкая, а еще они легкие и ставятся быстро;
- Стальной люк под гипсокартон это воплощение относительно приемлемой цены и прочности. Такие изделия хороши если собираетесь обкладывать короб чем-нибудь тяжелым, к примеру, кафелем или природным камнем;
Пластиковые лючки потолочные для гипсокартона желательно ставить только в подсобных помещениях.
Что касается размеров, то здесь минимум составляет 100×100 мм. Самые большие люки под гипсокартон, которые мне приходилось видеть это метр на полтора.
Хороший производитель выпускает люки под гипсокартон с полным модельным рядом.
