Как вырыть котлован для цокольного  этажа: Инструкция

Особенности устройства фундамента

Стены подвала выполняют функцию основания для всего дома. Они передают вертикальную нагрузку от строения грунтам. Помимо этого, на конструкцию воздействует боковое давление, которое увеличивается с глубиной.

Для компенсации усилий на сдвиг подошву фундамента рекомендуется уширять. Все расчеты проводят согласно методике, описанной в СНиП 2.02.01-83, 2.09.03-8 «Пособие по проектированию зданий и сооружений».

https://youtube.com/watch?v=bMsAstp48A0

Готовые проекты, как правило, рассчитаны на конкретные почвенные условия в зоне строительства. Если геологические параметры отличаются, расчетное сопротивление грунта увеличивают на коэффициент запаса. Тогда конструкции будут иметь резервную прочность.

Основная характеристика, определяющая глубину заложения фундамента и возможность устроить подвал под домом, — высота грунтовых вод. Ее устанавливают при инженерно-геологических исследованиях участка. Не рекомендуется пол цокольных помещений приближать вплотную к границе подземной влаги. Минимальное расстояние от УГВ должно быть не меньше 0,5 метра.

Строительство фундамента под дом с подвалом отличается от обычного рядом особенностей. Предстоит проделать:

• более объемные земляные работы;
• устройство дренажа для отвода почвенной влаги;
• более тщательную гидроизоляцию поверхностей;
• утепление стенок и пола;
• внутреннее обустройство помещений;
• монтаж вентиляционной системы, если предусмотрено — отопления.

Строительство данного сооружения имеет ряд особенностей

Для удобного доступа в подвал устраивают лестницу с дверью или люком. Если в помещении будут расположены котел, бойлер или другое сложное оборудование, предусматривают их безопасную эксплуатацию и возможность ремонта.

Цокольный этаж перекрывают железобетонными плитами или балками из дерева с подшивкой потолка. Можно в уровне перекрытий устроить теплые полы.

Подготовительный процесс

На первый взгляд может показаться, что вырыть котлован под фундамент несложно. Однако, чтобы правильно выполнить все работы, необходимо провести ряд дополнительных действий:

Подготовка почвы для рытья котлована

• Анализ грунта позволяет определить его состояние в планируемом месте строительства.
• Оценка будущего строения помогает изучить габариты дома, его планируемый вес и предполагаемую нагрузку на почву.
• Изучение климата в регионе и сезонные подвижки грунта.

Полученные результаты помогут выбрать оптимальный тип фундамента, чтобы определить параметры будущего котлована.

Рекомендации специалиста по проведению работ

С участка, как и в вышеописанных случаях, следует снять плодородный слой почвы, углубившись на 30 см. По размещенным краям необходимо вырыть траншею на 0,5 м. Минимальная ширина должна составить 70 см. Максимальное значение – 100 см. В данном случае вас тоже должна заинтересовать глубина котлована. Она составит 0,5 м для шурфов. Их размеры равны 0,5 x 0,5 м. Они выполняются на дне траншеи от углов. Расстояние между опорами составит 2 м максимум. Минимальное значение равно 1,5 м.

В шурфы будет заливаться подошва под будущие опоры. Глубина шурфа определяется вехами. Почва, которая была отработана, помещается внутрь периметра траншей, она будет использоваться на подсыпку внутренних пазух. Если же вы устраиваете свайное основание, то котлован не понадобится. Сваи устанавливаются в скважины, которые предварительно бурятся ручным или механическим инструментом. Особенность этого процесса выражена в неоспоримых технологических преимуществах данного основания.

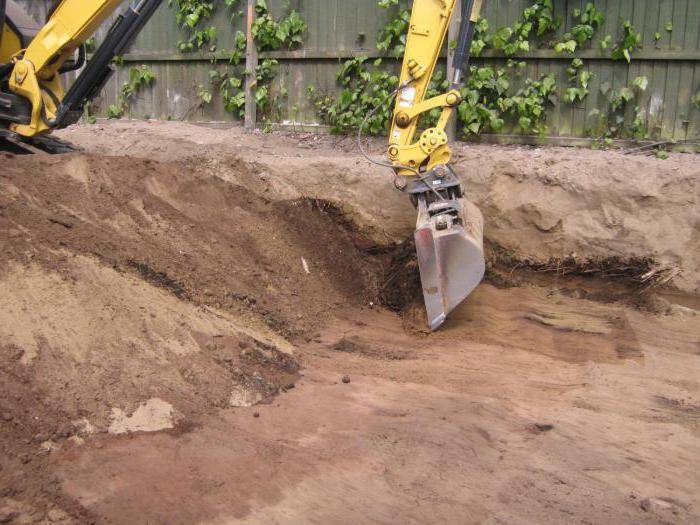

Методика проведения работ

Сам процесс устройства котлована для плитной конструкции выглядит следующим образом: на первом этапе со строительной площадки снимают 30 см плодородного грунта. Сделать это необходимо на месте расположения будущего основания. Это требование обусловлено тем, что сгнившая органика способна ухудшить эксплуатационные качества фундамента. На ровную и очищенную поверхность необходимо нанести нулевые габариты котлована, сюда следует отнести длину и ширину. По этим границам нужно осуществить первую выемку, которая будет заглубляется в почву на 0,5 м.

Вынимать грунт необходимо от центральной части котлована, постепенно продвигаясь к краям строительной площадки. Как только первый слой будет разработан, можно переходить ко второму. Его границы должны быть уложены в размеры первого слоя и уменьшены на 25 см. Эти действия следует продолжать до тех пор, пока вы не достигнете дна котлована, который является площадкой для заливки подошвы.

Извлеченная почва сортируется на две части. Первая – это песчаный грунт, который располагается у границ котлована и будет использоваться для подсыпки. Вторую часть необходимо вывезти за пределы участка.

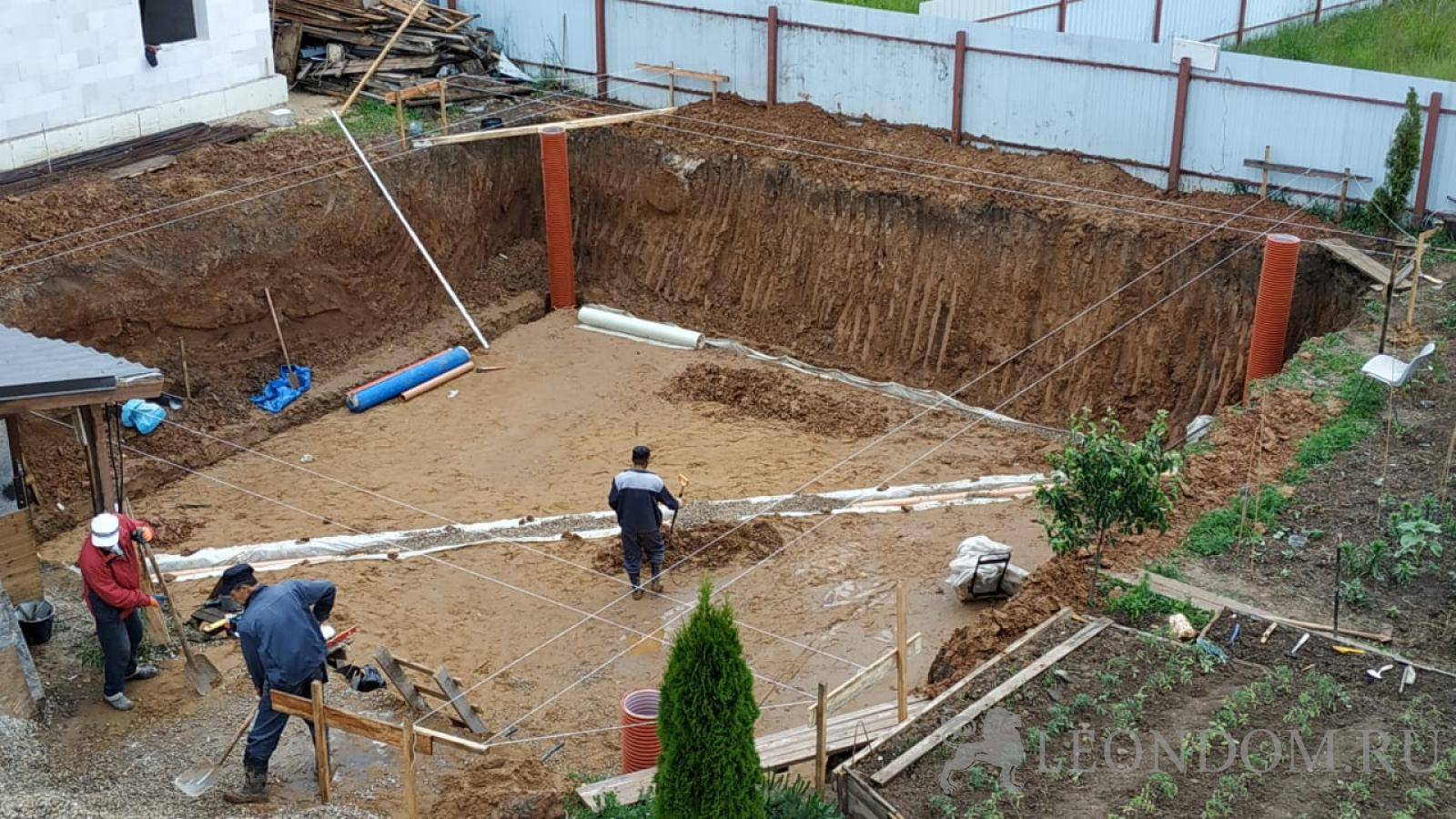

Котлован под монолитную плиту фундамента

Плитный фундамент требует наличие котлована в форме прямоугольника, при обустройстве которого необходимо соблюдать некоторые правила:

• Размер котлована должен соответствовать габаритам будущего строения.
• Стенки котлована под фундамент плитного типа должны иметь форму ступенек, высота которых 0,5 метра, а ширина – 0,25 метра.
• Разработка котлована больших размеров проводится с применением специальной строительной техники: бульдозеров, экскаваторов и самосвалов.

Котлован под монолитную плиту

Работы по обустройству котлована проводятся в следующем порядке:

1. Снимают верхний плодородный слой толщиной до 30 см, поверхность выравнивают.

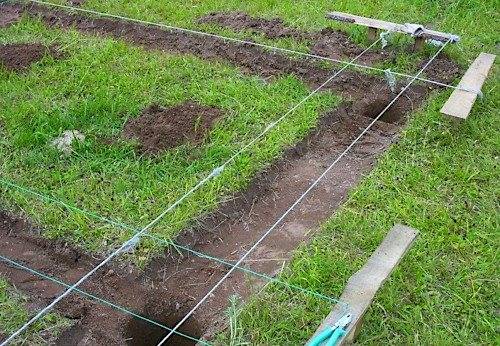

2. На подготовленной площадке делают разметку будущего котлована.
3. Делают первую выемку грунта на глубину около 50 см. Выемка грунта ведется от центра к краю участка.
4. Проводят вторую выемку грунта. При этом ее границы уменьшают на 0,25 метра в сравнении с первой выемкой.
5. Дно полученного котлована выравнивают своими руками с помощью лопат.
6. Заливают подошву фундамента.

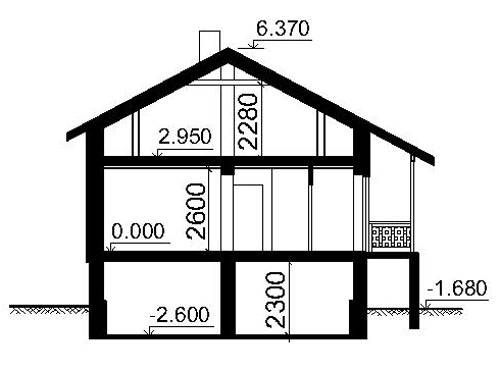

Ключевые параметры цоколя – строим по уму

Описываемая часть домостроения является продолжением его фундамента. Вполне логично, что цоколь возводится из того же материала, что и основание. Такой подход считается оптимальным. Допускается сооружать нулевой ярус из материалов, использовавшихся для строительства стен. В большинстве случаев цоколь делают из:

• кирпича;
• цельного бетона;
• заводских фундаментных блоков.

Напольную поверхность подземного помещения удобно обустраивать при помощи бетонной стяжки либо плит. При желании полы можно отделать деревянными изделиями. Если цокольный ярус над землей выступает на сравнительно большую высоту, в нем разрешается делать двери и окна

Важно! Оконные и дверные проемы никогда не пробиваются на северной стороне. Зимой на них будет налипать большое количество снега

Это приведет к деформированию установленных конструкций.

Толщину стен цоколя обычно берут идентичной толщине стенок самого дома. Но такой вариант подходит лишь для случаев, когда здание возводится на прочном, не подверженном подвижкам грунте. На проблемных почвах рекомендуется делать стенки более толстыми (на 20–25 см). А вот при строительстве дома из натуральной древесины в качестве материала для боковых поверхностей цоколя желательно выбирать бетонные полнотелые блоки.

Особое внимание следует уделить глубине котлована и подготовке площадки под него. Когда на участке отмечается обширное залегание грунтовых вод, требуется осуществить мероприятия, направленные на отведение их от строящегося основания

Проще всего выполнить осушение площадки либо проложить под будущим фундаментом специальную магистраль для дренажа.

Если грунтовые воды залегают высоко, желательно осуществить поднятие земли на месте строительства дома. Но такая процедура требует дополнительных финансовых, трудовых и временных затрат. Поэтому чаще всего на сложных грунтах цоколь углубляют на небольшое расстояние, довольствуясь более скромной высотой возводимого яруса.

Санитарные нормы и правила

Если вы затеяли строительство дома, то для начала вам придется вырыть котлован. СНиП для этого обязательно нужно соблюдать. Ознакомившись с ними, вы сможете понять, что яма для основания нужна для засыпки стабилизирующей подушки и расположения конструкции ниже нулевого уровня грунта. Обычно прочности почвы оказывается недостаточно. Иногда на территории слишком высоко располагаются грунтовые воды. Но в любом случае технология создания подушки не сопровождается сложностью, а польза очень существенна.

В СНиП 3.02.01-87 прописано, что в зимнее время разрабатывать грунт почти невозможно, да и механическая разработка будет идти не лучшим образом. Транспортировка грунта и его вывоз будут усложнены. Если работы вы планируете осуществлять в зимнее время, то все процессы будут замедлены. Потраченное время можно удвоить, что обусловлено длительностью создания котлована.

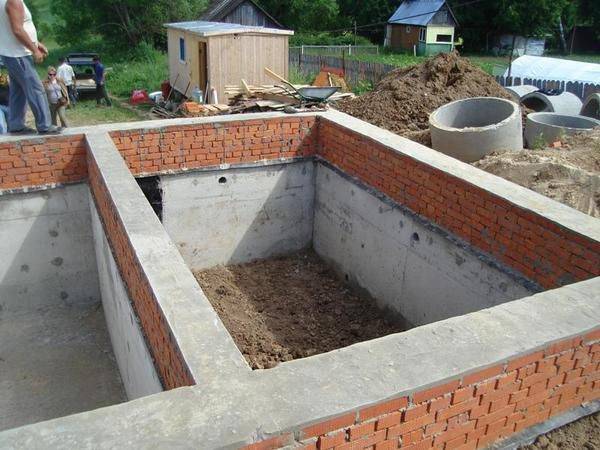

Устройство цокольного этажа

Цоколь представляет собой продолжение фундамента, поэтому он может быть выполнен из того же материала, что и сам фундамент, или с использованием материала стен.Обычно для возведения цокольного этажа используют  монолитный бетон, готовые блоки или кирпич. Толщина стен цоколя определяется расчетом.

Роль пола цокольного этажа играет бетонная плита, ее выполняют методом заливки или кладут готовые железобетонные плиты. Перекрытия цокольного этажа могут быть как бетонными, из плит, так и деревянными. При значительной надземной высоте цоколя в нем могут быть сделаны двери и окна, при этом следует располагать их на южной, восточной или западной стороне. Расположение окон на северной стене цоколя может привести к излишнему скоплению снега и продавливанию оконных рам.

­­­­­Стены цоколя требуют обязательной гидроизоляции. Заглубленную часть цоколя рекомендуется обрабатывать гидроизоляционными материалами как снаружи, так и изнутри для повышения надежности. Надземную часть допускается гидроизолировать только снаружи.

Основные этапы выполнения работ

Строительство ленточного фундамента для дома с подвальным помещением начинается с разметки участка. Для выполнения работы на этом этапе потребуются деревянные колышки и строительный шнур или веревка. Строительную площадку предварительно очищают от крупного мусора и лишней растительности, включая кустарники, а также пни и корни деревьев. В соответствии с проектом дома отмечают углы и устанавливают там колышки, между которыми натягивают шнур. Правильность углов при этом определяется по диагоналям, они должны быть одинаковыми. Ранее мы подробно рассказывали о том, как разметить фундамент под дом своими руками.

Следующим этапом является рытье котлована, здесь рекомендуется применить специальную технику в виде мини-экскаватора. В этом случае можно выполнить работу в несколько раз быстрее.

Дно котлована тщательно выравнивают и засыпают слоем песка в 20 см. Поверхность ровняют, поливают водой и очень хорошо утрамбовывают. В результате на дне котлована образуется своеобразная подушка из песка.

Этапы строительства

Далее приступают к монтажу опалубки, с помощью которой можно создать ровный каркас фундамента. Опалубку делают из разных подходящих материалов, ее элементы могут быть пластиковыми или металлическими. Однако самым доступным материалом являются деревянные доски с идеально ровной и гладкой поверхностью. Доски сколачивают в щиты, которые фиксируют специальными распорками. Это препятствует деформации и разрушению опалубочной конструкции под большим весом бетонной массы. Если интересно, то у нас еще есть статья о том, как грамотно выбрать доски для опалубки.

Траншею с опалубкой и армирующим каркасом заливают раствором. Работу выполняют постепенно, с уплотнением каждого слоя. Для этой цели используется специальное оборудование. Поверхность залитого фундамента выравнивают и всю конструкцию оставляют на месяц. За это время бетонная масса застывает и набирает необходимую прочность. Мы также писали о том, что делать, если после заливки появились трещины в фундаменте.

Дальнейшие работы предполагают гидроизоляцию стен подвала и их утепление. И вновь рекомендуем обратиться к нашей статье о гидроизоляции фундамента и подвала.

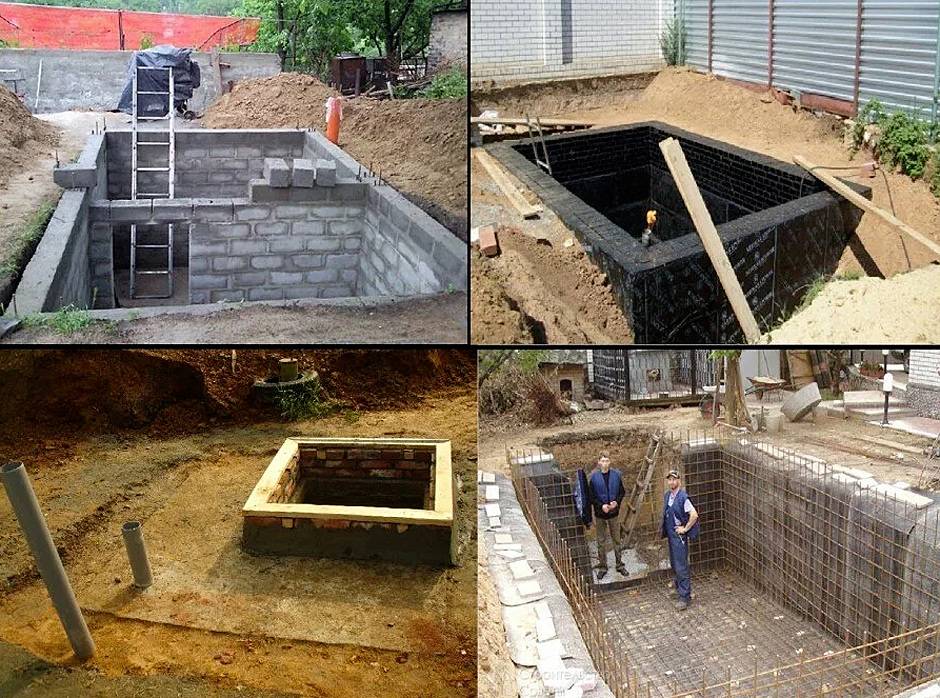

Материал для цокольного этажа

Если вы строите нулевой этаж в доме из пеноблоков, то нет никакого смысла возводить бетонный цоколь. Подойдут те же самые облегченные блоки. Для дома из кирпича же, напротив, подойдет только бетонное основание.

Также сегодня популярностью пользуется строительство из бетонных блоков. Такой монтаж выполняется значительно быстрее. Бетонные блоки прочные и прекрасно справляются с повышенными нагрузками. Кроме этого, такое строительство обойдется довольно дешево, так как процесс монтажа в этом случае намного проще. Блоки монтируются по периметру цокольного этажа. На этом этапе учитывается, где будут проходить коммуникации и в нужных местах между панелями оставляются зазоры. После этого элементы скрепляются между собой при помощи цементного раствора.

Также некоторые используют блоки ФБС и пенобетонные блоки. Они укладываются на фундамент и крепятся при помощи раствора. Как и любая другая укладка этого типа осуществляется рядами с обязательным выравниванием по горизонтальной и вертикальной оси. Желательно также укладывать гидроизоляцию после каждого последующего слоя.

Котлован для плитной конструкции

Осуществляя земляные работы над котлованом, где будет устраиваться плитное основание, необходимо подготовить прямоугольную яму, однако действовать при этом следует по другим правилам. Размеры котлована будут равны длине и ширине фасадной части здания. Но это верно лишь при мелкозаглубленном строительстве. В противном случае к длине фасада следует добавить высоту фундамента.

Разработку следует осуществлять ступеньками, поэтапно снимая 0,5 м слоя почвы. Размеры каждой ступеньки должны быть меньше габаритов предыдущей на 0,5 м. В процессе рытья на стенках будут образовываться ступеньки, высота которых составляет 0,5 м. Что касается их ширины, то она равна 25 см. Земляные работы не предусматривают использования ручного труда, так как это невозможно. Заранее придётся заказать тяжелую технику:

• самосвалы;
• бульдозеры;
• экскаваторы.

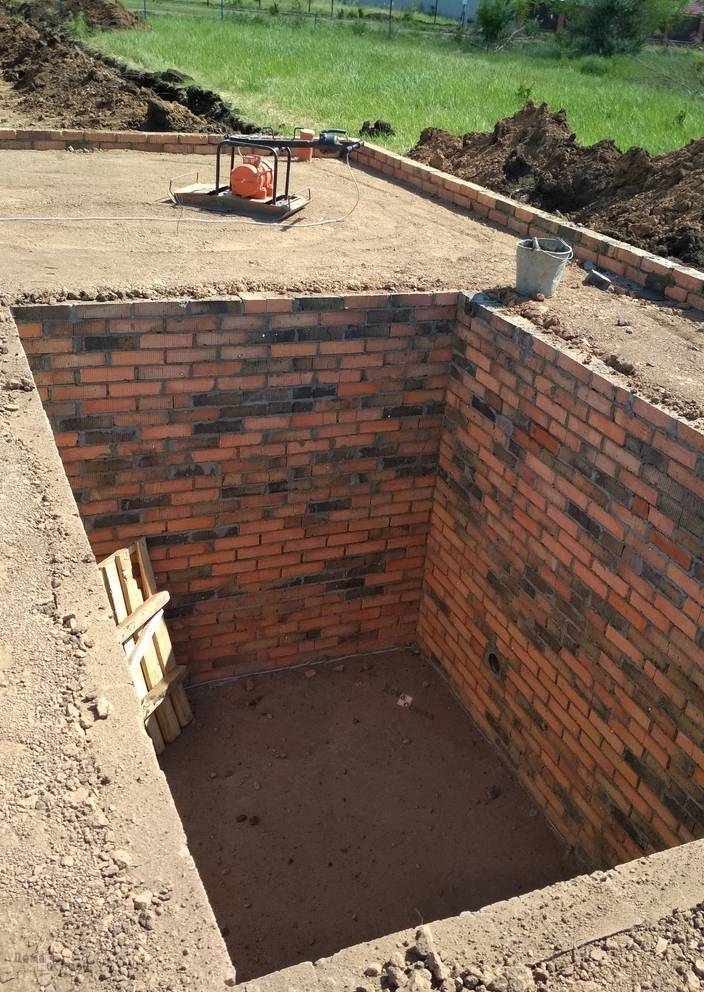

Как выполнить подвал в уже построенном доме

Вопрос как выкопать погреб не всегда стоит перед началом строительства дома. Такая мысль может прийти в голову, когда работы по его возведению уже начались или даже часть из них завершилась.

Это может быть связано с отсутствием информации или нужных материальных средств, что являлось причиной не рассматривать сразу такой вариант или уже были:

• Залит фундамент.
• Обустроен цокольный этаж.
• Сооружена крыша.

Но построить погреб под домом никогда не поздно. Конечно, при этом существуют определенные ограничения.

• Несущими элементами фундамента не станут стены.
• Проблематично устройство его под помещениями всего дома.

Но есть и положительные стороны перед тем как копать погреб под домом грунт вдоль стен будет плотным не перекопанным, что окажет положительное действие на его способности задерживать жидкость; конструкцию стен можно сделать тоньше, этим с экономятся материалы и увеличится площадь подвала. Учитывая все нюансы можно найти оригинальный выход из положения.

Один из них заключается в следующем:

• Под ней по периметру фундамента на глубину 1,5 метра выбирается грунт.
• На пол укладываются асбоцементные плиты.
• Крепятся к стенам.
• По основанию выполняется двухслойная гидроизоляция. Это может быть, например, технониколь. В этом случае к фундаменту дома края полотнищ приклеиваются с помощью газовой горелки, а будущий подвал по форме будет иметь вид герметичной чаши.

• Вдоль нижней части по периметру стен устанавливается опалубка.
• Вставляется в нее армирующая сетка.
• Заливается армированный бетонный пол слоем толщиной 14 сантиметров, как показано на фото.

Заливка бетонного пола

После полного застывания, заливается средняя и верхняя части стен, что в итоге дает их толщину 12-14 сантиметров.

Положительными моментами такого подхода как вырыть погреб являются:

• Толщина стен и пола помещения не превышает 20 сантиметров.
• Обеспечивается качественная гидроизоляция, которая усилена асбоцементными плитами, дополнительно защищающими гидроизоляционный слой от случайных механических повреждений.
• Остается нетронутым грунт.

Нулевой этаж – полезная площадь

Цокольный этаж одновременно может служить фундаментом всего здания и жилым помещением. Главной особенностью при его обустройстве является выполнение требований по размеру, прочности и внутреннему пространству. Так, регламентированная высота потолка должна быть не меньше 2,5 м. Однако в некоторых случаях заглубление ограничивается наличием высоким грунтовых вод. Поэтому цокольный этаж может быть выше уровня земли. В тех случаях, когда подземные воды расположены глубоко, это помещение полностью скрывается в грунте.

Комната отдыха на цокольном этаже Для примера, если грунтовые воды располагаются не меньше 1 м от поверхности земли, то под постройку выкапывать котлован не стоит. При этом надземную часть цоколя следует засыпать грунтом. В таком случае можно искусственно заглубить нулевой этаж. Однако такое решение повлечет за собой большие трудозатраты. Также дополнительно необходимо организовать качественный дренаж вокруг здания.

Итак, цокольный этаж можно использовать для расположения таких помещений:

• кладовка;
• гараж;
• винный погреб;
• игровая комната;
• гостиная;
• спальня;
• подсобка;
• кухня;
• жилая комната;
• тренажерный зал;
• домашний кинотеатр и прочее.

Как видно, практически нет ограничений по тому, как использовать эту полезную площадь. Еще одна из положительных сторон этого помещения в том, что увеличиваются теплоизоляционные качества всего дома.

Расчет

В первую очередь выполняются расчетные действия для определения параметров ширины и длины фундаментного основания, зависящих в первую очередь от габаритов будущего объекта. На этом же этапе уточняется глубина траншеи под ленточный или другой тип фундамента, уровень устройства подошвы.

При таких действиях соблюдается одно требование – параметры длины и ширины фундамента под дом или иной объект должны превышать соответствующие размеры сооружения на сорок сантиметров, чтобы выполнить отделку фасада. Получается. Что каждая из сторон увеличивается на двадцать сантиметров.

Нулевой цикл выглядит следующим образом: размерные значения котлована частного дома должны соответствовать таким же параметрам объекта, увеличенным на значение глубины.

Чтобы уточнить площадь железобетонной подошвы, установленная нагрузка делится на значение грунта и показатель разрешенной нагрузки.

Для столбчатого основания

Фундамент столбчатого типа включает опоры в форме углубленных в землю столбов, которые соединены между собой ростверком (элемент для равномерного распределения нагрузки на столбы) по всему периметру сооружения. С учетом специфической конструкции рытье котлована столбчатого основания осуществляется в таком порядке:

1. Подготовительные работы — очистка, выравнивание участка, снятие плодородного слоя.

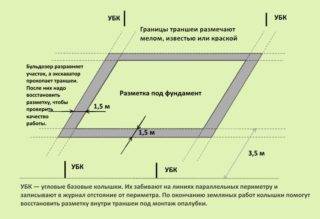

2. Разметка. По периметру всего сооружения размечается траншея и места возведения опорных столбов. Они устанавливаются обязательно по углам, а также в местах стыка внутренних и несущих стен, а также по периметру сооружения с шагом 1,6-2,2 м.
3. Рытье траншеи для ростверка глубиной 30-40 см по всей площади строения. Ширина — 80-100 см.
4. В размеченных местах роются квадратные ямы с размером стороны 50-70 см для возведения столбчатых опор. Глубина определяется по общим правилам для заглубленного фундамента.
5. Закрепление стенок ям при необходимости с помощью деревянных щитов.

Какое количество насыпи необходимо?

На этом рисунке схематично показаны объемы выемок, которые заключёны в призмы со стороной «а» и различными отметками по четырем углам h1,2,3,4.

При этом отметки, имеющие знак «-» относятся к выполнению насыпи, а «+» — котлована. Общий объём выбранного грунта устанавливают, как результат сложения объемов индивидуальных призм, расположенных на площадке.

Когда имеется неравномерное земельное покрытие с замкнутыми горизонтальными линиями, применяется метод трехгранных призм. В этом случае количество работы рассчитывают с помощью дробления прямоугольников либо квадратов по диагонали на треугольники. При таком способе получается достаточная точность обработки результатов.

После строительства котлована, имеются различные незаполненные пазухи в его стенах, а также въездные/выездные пути, которые должны быть засыпаны грунтом с объёмом засыпки V засып.

Его устанавливают с помощью формулы: разность объёма выемки грунта V общ и углублённой части V загл.

В том случае, когда сооружения выступают над плоскостью земли до 1 м с отсыпкой грунта вокруг, объём такой обсыпки V отсып.

Исчисляют, как объём пирамиды с усеченной вершиной V усеч. минус отсыпаемый объём V отсып. по высоте h отсып:

Над постройками, расположенными в котловане и имеющими перекрытия, например, подземные резервуары или баки для сжиженного газа, поверх их выполняется насыпь.

Ее объем рассчитывают как объём пирамиды, имеющей усеченную вершину V усеч. минус объём объекта, который будет засыпан. Общий объем слоя почвы, складываемого в запас на барме выемки, обязан содержать объем земли для возвратной засыпки пазух, подсыпки конструкций и выполнения насыпи над ними. Лишний слой земли вывозится за границы стройплощадки.

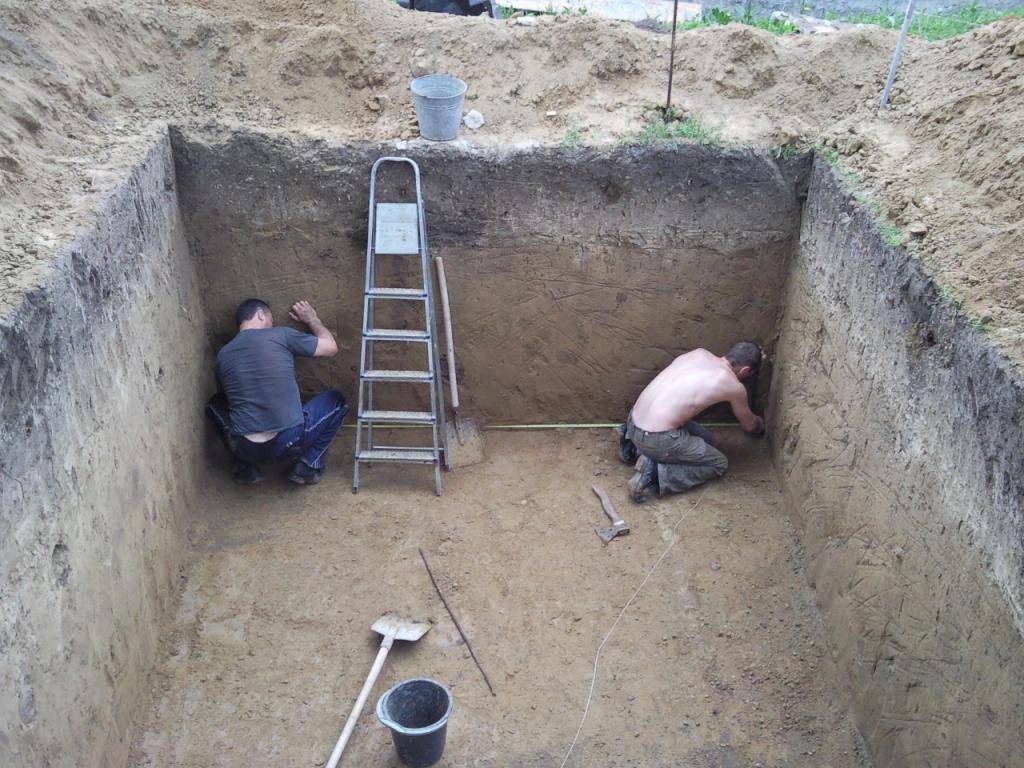

Как подготовить котлован на стройплощадке

Все работы начинаются с соответствующей разметки стройплощадки, после чего, руководствуясь проектом дома, котлован роется при помощи экскаватора. Если строительные работы ведутся в весеннее время, то возможна вероятность скапливания воды в котловане, от которой в дальнейшем придется избавляться при помощи насоса. Другой путь – ждать пока она не впитается в грунт естественным путем.

Как только требуемая глубина достигнута, дно котлована тщательно выравнивается, причем выравнивание углов требует при этом особого внимания. Когда котлован вырыт, на основании проекта дома проводится его разметка. Траншеи под несущие стены должны быть вырыты на глубину не меньше, чем 30 сантиметров. Когда траншея готова, на дно ее засыпается щебень, затем укладывается арматура, и только потом производят заливку бетона. На полное засыхание бетонного раствора уходит приблизительно три недели.

Почему«ИнноваСтрой» – лучший партнер?

Сотрудники компании – квалифицированные специалисты с многолетним опытом. Их задача – это гарантировать должное качество, руководствуясь вашими пожеланиями и следуя всем необходимым предписаниям. Команда «ИнноваСтрой»показывают высокий результат касательно разработки проектов под строительство домов, а также на должном уровне занимаются их реализацией.

Вы будете довольны скоростью и качеством выполненной работы. Индивидуальный подход к каждому клиенту, создание всех необходимых условий для взаимовыгодного сотрудничества – это то, что гарантирует «ИнноваСтрой». Вы получаете:

• бесплатную разработку плана на встрече с сотрудниками компании;
• подборку оптимальных вариантов для достижения необходимых целей;
• качественно выполненную работу с гарантией долговечности;
• учет всех пожеланий, согласованный с вами касательно различных технических моментов.

Существует множество нюансов строения домов, и только опытные специалисты могут выполнить индивидуальное проектирование и реализовать проект за короткий отрезок времени. Обращайтесь в «ИнноваСтрой», уже на первой встрече можно обсудить все детали и приступить к работе над поставленной задачей.

https://youtube.com/watch?v=QarhHbz51hs

Как определить глубину закладки ленты

Если нет проекта дома, перед началом строительства нужно изучить строительные нормы.

Главный документ, регламентирующий устройство оснований зданий – свод правил (СП) 22.13330. В отношении глубины заложения фундаментных конструкций в нём выделена целая глава (5.5).

Факторы, влияющие на уровень заглубления фундамента

Ленточный тип фм в частном домостроении весьма популярен. При его возведении тратится не так много материала, как с плитным монолитом, и он не столь специфичен, как свайное основание дома.

Это универсальная для малоэтажных зданий конструкция, которую вполне можно залить самостоятельно.

Сложная конфигурация ленты с учётом расположения стен

Факторы, влияющие на выбор фундамента:

1. Конструкционные особенности дома, габариты, вес.
2. Наличие близко расположенных (или примыкающих) сооружений, глубина закладки коммуникаций.
3. Рельеф территории (читайте на нашем сайте: устройство фундамента на участке с уклоном).
4. Свойства, структура грунта, наличие в нём слабых слоёв, пустот.
5. Уровень расположения вод в грунте, вероятность его изменения.
6. Максимальная отметка, до которой зимой промерзает грунт.

В официальном проектировании на основании перечисленных условий делается несколько вариантов расчетов, среди которых выбирается наиболее оптимальный по технико-экономическим показателям.

Рекомендуем прочесть: как обустроить глубокозаглубленный ленточный фундамент.

Главное – глубина промерзания

Чтобы не допустить морозного пучения, под ленточные фундаменты, на которые будут опираться стены здания, предусматривается такая глубина траншеи:

• для каменистых, гравелистых, крупнообломочных грунтов и песков крупной фракции, глубина закладки ленты не зависит ни от грунтовых вод, ни от глубины промерзания;
• если грунт представляет собой мелкие (пылеватые) пески, текучие грунты (например, суглинки), между подошвой фундамента дома и уровнем воды должно быть минимум 2 метра;
• для связных глин и других видов грунтов с минимальным глинистым наполнением и низким показателем текучести, заглубляют фундамент на полметра ниже глубины промерзания, как на фото.

Нулевой этаж: особенности и польза

Подземный уровень может служить фундаментной основой всего строения и жилым помещением

Подземный уровень может служить фундаментной основой всего строения и жилым помещением. Особенности строительства в соблюдении требований по прочности, несущей способности, размерному пространству. Регламенты показывают, что высота потолка не может быть меньше 2,5 метров, однако иногда параметр ограничивается наличием высокого залегания грунтового водоносного слоя, вследствие чего допускается строительство цокольного этажа выше уровня грунта. Например, если уровень пролегания водоносного слоя составляет всего 1,5 м от границы грунта, выкапывание котлована под постройку не рекомендовано, в этом случае следует обойтись засыпкой надземной части цоколя грунтом и искусственно заглубить нулевой этаж.

Цоколь используется под помещения следующего назначения:

• Кладовые;
• Гараж;
• Помещения хозяйственного использования (прачечная, гладильная, сушильная, топочная);
• Винный погреб;
• Гостиная;
• Игровые комнаты;
• Бассейны;
• Спальни;
• Тренажерный зал;
• Кухня;
• Кинотеатр.

Ограничений для частных домов в использовании нулевого этажа нет, все зависит только от предпочтений хозяина, финансовых возможностей и практического применения.

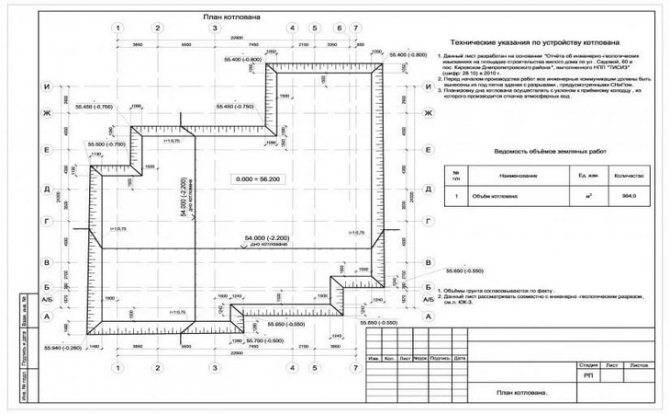

Основные сложности в составлении документа

Исполнительная схема должна готовится при участии опытных геодезистов с практикой решения сложных задач. Только в этом случае можно гарантировать отсутствие ошибок

В схеме важно отобразить верно расстояния между объектами, привязки, угловые и линейные размеры, значения координат

Чтобы не допустить типичных ошибок, необходимо руководствоваться рядом требований:

• работа выполняется специалистами из геодезической компании;
• требуется точное и разнообразное измерительное оборудование;
• составляется точный план работы и последовательности действий;
• исполнительная схема готовится после зачистки дна;
• обязательно определяется внутренний контур, отметки дна, положение осей.

Что представляет собой котлованная яма?

Выемка в грунте определенного размера, предусмотренная планом земляных работ и предназначенная для обустройства основы возводимой постройки, называется котлованом. Он имеет собственные размеры и различные формы.

Его габариты – высота, ширина, площадь и объем находятся в прямой зависимости от:

• географических особенностей области;
• уровня залегания грунта;
• условий эксплуатации будущей постройки;
• способности к почвенному промерзанию.

Углубления в земле принимают на себя нагрузку от возводимой конструкции, поэтому должны быть сделаны глубоко и надежно.

Здесь имеют значение:

• период осуществления работ;
• размеры и форма;
• запланированный порядок действий;
• выбор нужной техники.

План-чертеж земляных работ может выглядеть так:

Правильная организация рытья земли заключается в учете показателей уровня грунтовых вод, а также во взятии проб грунта, с целью ее исследования. В лабораторных условиях проводятся химические и геологические опыты, которые определяют качество и плотность грунтового материала.

Такие исследования помогают с допустимостью строительства дома в конкретном месте, на основании чего, инженер проектирует чертеж.

Разработка котлована проводится по всем правилам. В начале и конце работ (сдача готового объекта) обязательно составляются акты, с приложенной сметой по затратам на технику, оборудование, количество привлеченных работников.

Подготовительный процесс

Перед рытьем котлована делается разметка

В целях безопасности необходимо провести обследование участка. До начала земляных работ следует удостовериться, что не будут повреждены линии электропередач, газовые или водопроводные трубы. После осмотра снимается слой дерна до 20-30 см, убирается кустарник и другая растительность.

На площадку наносится разметка направлений выемки почвы. Схема должна соответствовать генеральному плану. Правильность нанесения проверяется измерением диагоналей. Допустимая погрешность 2 см. На рабочей площадке разметка происходит строительным шнуром, натянутым между колышками. Затем вдоль него насыпают меловые дорожки. При необходимости организуется дренаж для отвода воды.

Погреб или подвал?

Разница между подвалом и погребом заключается в двух факторах:

• Место расположения. Если подвал является элементом фундамента дома и не может быть отделен от него, то погреб можно построить как непосредственно под домом, так и в отдалении от постройки, в любом удобном месте.
• Предназначение. Погреб традиционно предназначался для хранения пищевых продуктов, заготовленных на зиму. Подвал имеет более широкий список функций, от хранения заготовок на зиму до создания мастерской, склада, спортзала или иных нужд.

Наиболее принципиальным различием между этими сооружениями можно считать температурный режим. Если для хранения продуктов нужна более низкая температура, способствующая сохранности заготовок, овощей и т.п., то функционал подвала требует более высоких температур, комфортных для выполнения различных работ.

Кроме того, если погреб можно строить на готовой постройке, то подполье имеет большие размеры и строится только во время изначального возведения постройки.

Ленточный фундамент позволяет обеспечить практически любой температурный режим подвального помещения, в зависимости от назначения. Такой тип основания позволяет получить максимальную площадь подвала, соответствующую размерам надземных этажей.

При необходимости, его можно обустроить под жилье, хотя и менее комфортное, чем обычные помещения верхних этажей.

https://youtube.com/watch?v=YTUEu9Q24dg

Классификация нагрузок по СНИП

Все нагрузки условно можно разделить на 2 группы:

• временные;
• постоянные.

Основной причиной разрушений, деформации и неустойчивости основания служит действие сил морозного пучения. Пучение можно определить как неравномерное поднятие, а проще «вздутие» грунта. Оно напрямую зависит от уровня грунтовых вод и глубины промерзания грунта.

Главная характеристика грунта – несущая способность, которая позволяет дать оценку проседанию основания под весом здания, а так же нагрузок от эксплуатации. Если грунт обладает низкой несущей способностью, то площадь основания должна быть больше.

Отметим, что для свайных фундаментов разработаны отдельные пункты нормативного документа, для устройства данного вида оснований предусмотрена глава «Свайные фундаменты» СНиП II-17-77. По данному документу СНиП фундаменты на сваях рекомендуется проектировать, опираясь на тщательные изыскания строительной площадки, и строго учитывать назначение и конструктивные особенности будущего строения.

Так же необходимо с особой тщательностью просчитывать нагрузки с учётом всех местных особенностей на участке строительства.

Разновидности цоколей

Цоколи могут использоваться и как подвальные помещения, и как погреба. При соблюдении определенных условий при строительстве цоколь может стать полноценной гостиной.

К тому же, при строительстве дома в черте города цоколь добавляет существенные (никогда нелишние) площади

Немаловажной особенностью цокольных этажей является отсутствие нагрузок, которые могут доставлять перекрытия дома

Цоколь с точки зрения строительства может быть:

Виды цоколя.

• выступающим. Является наилучшим вариантом, если стены будущего дома предполагается выстраивать тонкими. Благодаря своим качественным характеристикам, выступающие фундаменты прекрасно служат при нахождении под уровнем земли, при этом тепло на данном этаже не уходит. А если цоколь будет использоваться только для хранения продуктов, то стены допустимо выстроить тонкими. Если стены предварительно покрыты гидроизолирующими смесями, то показатель влагоустойчивости повышается;
• на одном уровне с фундаментом. Данные виды менее распространены, поскольку их способность защищать стены дома от влаги нулевая;
• углубленным. Один из самых распространенных видов, поскольку является самым надежным. При конструкции дома с углубленным цоколем фундамент, цокольный этаж, перекрытия дома будут максимально защищены от разрушения со стороны влаги. Вода, попадая на стены дома, будет не застаиваться, а благополучно стекать по основанию цоколя.

Правила выполнения расчётов

Чтобы понять, как правильно копать фундамент, необходимо разобраться с некоторыми выходными параметрами

Важно определить характеристики почвы – способность выдерживать нагрузку, глубину промерзания, наличие грунтовых вод. Также на выбор типа фундамента влияет конфигурация и назначение здания (жилое, общественное, хозяйственное, временное)

Обязательно учитывают предполагаемую нагрузку от его несущих элементов.

Самым простым способом устройства фундамента под дома называют установку ленточной конструкции. В данном случае её основание должно находиться ниже глубины промерзания грунта, что определяется климатическими условиями в конкретном регионе.

Выбор глубины фундаментной ленты с учётом уровня промерзания грунта Источник ytimg.com

При выборе глубины заложения ленточного фундамента также учитывают наличие в здании подвального или цокольного этажа. В данном случае отметка его подошвы должна быть на 30-50 см ниже поверхности пола. Также фундамент заглубляется таким образом, чтобы до грунтовых вод оставалось не меньше 50 см.

Не менее популярна плитная конструкция основания под дом. Она используется для зданий со сложной конфигурацией и со значительной нагрузкой на грунт. Также плитный фундамент с дополнительным утеплением считается рациональным решением при значительной глубине промерзания почвы, когда устройство ленточного основания обойдётся слишком дорого.

Котлован под плитный фундамент Источник kakpostroit.su

https://youtube.com/watch?v=UCq65doLz80
