Балкон в каркасном доме своими руками
При самостоятельном строительстве балкона в каркасном доме нужно определиться не только с его конструкцией, но и со способом защиты от влаги. Некоторые нюансы есть при устройстве чернового пола (настила).
Защита древесины от влаги
Чтобы влага не оказала разрушающее воздействие на несущее основание и межэтажное перекрытие, используемые брусья предварительно обрабатывают защитными составами.
Сооруженную конструкцию оснащают водоотводами, сливами. При устройстве многослойного «пирога» утепления используют гидроизоляционные пленки, паропроницаемые мембраны. Отдельного внимания заслуживают места стыка брусьев и фасада. Отвод влаги должен происходить как со стороны улицы, так и со стороны помещения.
Понижая уровень выступающих брусьев, выполняют уклон основания. Это также обеспечивает отвод влаги, предотвращает ее застой на балконе. Достаточно уклона в 2-3 градуса.

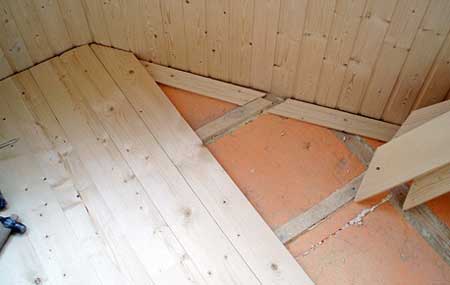

Устройство пола на балконе
Для устройства чернового пола сначала собирают обрешетку. Поперек выпущенных из перекрытия балок укладывают деревянные лаги с шагом 700 мм. Для крепления используют оцинкованные уголки.
Готовый каркас для балкона обшивают строганными досками толщиной не менее 50 мм. Между ними оставляют зазор в 5-7 мм для расширения древесины при колебаниях температуры или влажности.

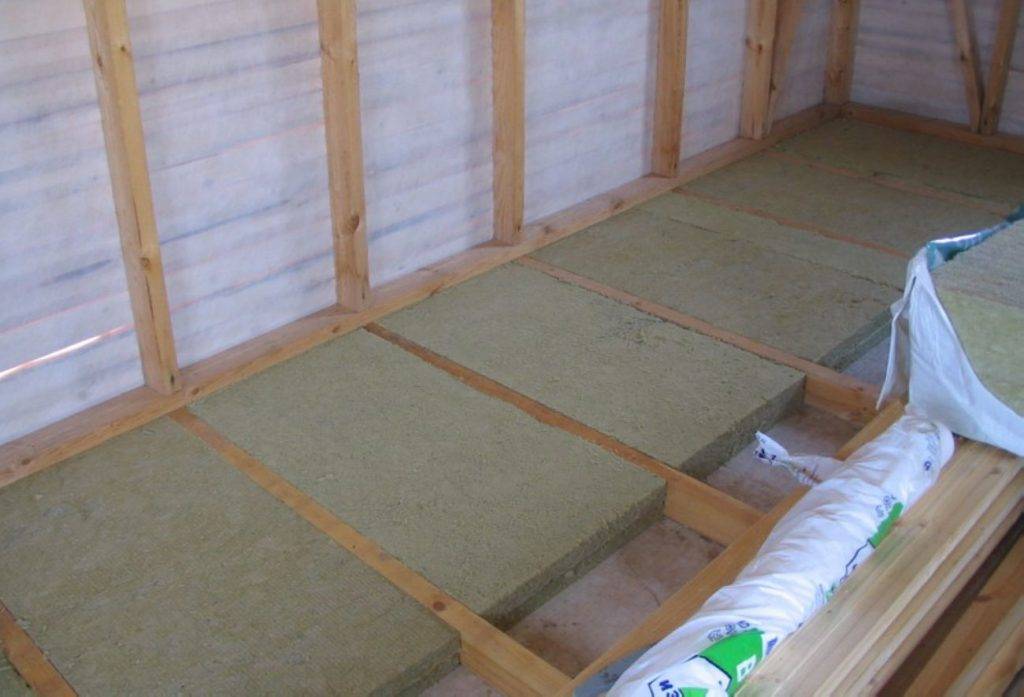

На утепленных балконах пол имеет сложную структуру: на черновой настил укладывают гидро- и теплоизоляционный материал, паропроницаемую пленку и лишь затем – чистовое покрытие.
Ограждения — парапет и крыша
Парапет может быть из разных материалов: деревянных досок, брусьев или щитов, кирпича, кованого металла. Выбор зависит от допустимой нагрузки на конструкцию, архитектурного стиля дома. При этом по действующим нормам строительства парапет не может быть ниже 120 см.
Что касается навеса, то общедомовой крыши зачастую достаточно, чтобы защитить балкон от осадков. Это реализуют, удлиняя стропила или линию конька. Еще один вариант – устройство отдельного навеса. Его опирают на парапет с помощью стоек или фиксируют на внешней стене подпорками.
Строительство балкона нужно предусмотреть еще на этапе проектирования каркасного дома: выполнить все расчеты, подобрать материалы, изучить технологию работ. При наличии сомнений в собственных силах лучше обратиться к специалистам.

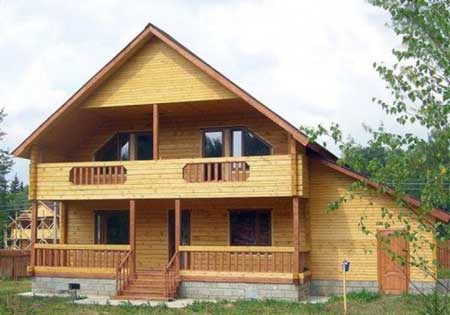

Балкон на вертикальных опорах.
Такая конструкция отличается от консольной тем, что в качестве опор для основания используют колонны. Одним концом они поддерживают каркас балкона, вторым – опираются на мелкозаглубленный в грунт фундамент.
Обратите внимание! Фундамент может быть свайным или столбчатым, однако все опоры нужно соединить общим ростверком. Это увеличит жесткость и надежность сооружения. Сооруженный на опорах балкон может иметь большую ширину и служить навесом для террасы на первом этаже
При желании ее можно остеклить, существенно увеличив площадь дома
Сооруженный на опорах балкон может иметь большую ширину и служить навесом для террасы на первом этаже. При желании ее можно остеклить, существенно увеличив площадь дома.
Основание такой конструкции – все те же брусья от межэтажного перекрытия сечением 150х150 мм. Для сооружения колонн используют кирпич, железобетонные столбы, металлические трубы или брус сечением 100х50 мм.
Конструкция на вертикальных стойках гораздо надежнее консольной. Она лучше противостоит природным явлениям, выдерживает большие нагрузки.
Возможные варианты обшивки
Действительно ли выгодно обшить балкон снаружи профнастилом? Существует 3 варианта внешней обшивки:
- Сайдинг. Материал характеризуется прочностью, стабильностью при температурных перепадах и эксплуатационной долговечностью. Ориентировочный срок использования такой обшивки — около 50 лет. Выпускается сайдинг в нескольких вариантах расцветки и крепится горизонтально;
- Пластиковая вагонка. Отличается бюджетностью, удобством в установке, но эксплуатироваться будет гораздо меньше сайдинга (по продолжительности). В числе преимуществ вагонки — также невосприимчивость к погодным условиям, повышенная эластичность, благодаря чему можно создавать криволинейные поверхности. Вагонка крепится вертикально;
- Профнастил для балкона также демонстрирует великолепную продолжительную службу. Материал легкий, простой в установке и быстро крепится без дополнительных приспособлений. Под профнастил, также как и под описанные выше материалы, можно монтировать утеплитель, обеспечивая защиту внутреннего пространства от ветра и влаги.
Виды и характеристика покрытия профильного настила
Металлический профильный настил изготавливается из гнутого листа металла. Ребрами жесткости служат волны или гофра. Выпускается профнастил следующих видов: оцинкованный или с полимерным покрытием. Балкон из металлопрофиля смотрится очень красиво, такой материал прослужит от 20 до 50 лет в зависимости от выбора покрытия.
Виды покрытий:
- Оцинкованный настил изготавливается способом горячего нанесения на поверхность слоя цинка, имеет самую недорогую стоимость. Долговечность 15-20 лет, гарантия производителя 5 лет. Чем толще слой цинка, тем дольше срок службы материала.
- Покрытие из алюцинка имеет в своем составе основную массу цинка (45%) с добавлением алюминия (53,4%) и кремния (1,6%). За счет своей структуры обладает большим сроком эксплуатации. Гарантия дается на 10 лет, срок эксплуатации 20-35 лет. Отличается от оцинковки матовым блеском.
- Полимерное покрытие может наноситься только на наружную, внутреннюю сторону либо на обе стороны листа. Состоит из пластмассы, смешанной с синтетическими смолами. Устойчиво к прямому попаданию солнечных лучей, не выгорает. Обшивка неостекленного балкона снаружи профнастилом с полимерным покрытием является оптимальным вариантом. Срок эксплуатации такого покрытия 40-50 лет.
Стандартные размеры
Размеры балконов
Вне зависимости от плана постройки нормативными документами предусмотрено расстояние между нижним и верхним перекрытием. Оно составляет 2,6 м
Уделяя внимание размерам лоджии, следует отметить, что для постройки этого помещения используют пустотелые плиты, размеры которых составляют 1,2×5,8 м. Обычно такая плита делится на две части
В связи с этим стандартные размеры длины помещения составляют 2,9 м.
Статья по теме: Изготовление металлических дверей : технология и поэтапность
У балкона площадка должна выступать за пределы фасада. Поэтому плита длиной 3,275 м укладывается так, чтобы она выступала за пределы здания на 0,8 м.
Приведём некоторые типовые размеры балкона, предусмотренные нормативными документами. В данных представлены размеры в метрах в соответствии: длина, минимальная ширина и высота парапета:
- в домах хрущёвках – 2,8–3,1 м×0,65–0,8 м×1 м;
- в домах, построенных в 70-е годы — 2,4 м×0,65–0,8 м×1 м;
- трёхметровые лоджии – 3 м×0,7 м×1–1,2 м;
- шестиметровые лоджии – 6 м×0,7 м×1–1,2 м;
- дома из панелей – 3,1 м×0,7 м×1,2 м;
- блочные дома – 5,64 м×0,7 м×1,2 м.
Посмотрите на видео про расширение французского балкона:
Шаг № 7 Стропильная система каркасного дома
Конструкцию крыши для каркасного дома можно выбрать любой, но мы рассмотрим более простой и бюджетный вариант — двухскатной.
Сечение стропил выбирается с учетом следующих параметров:
- Длины стропильных ног и шага их установки
- Уклона кровли (чем он меньше, тем меньше нагрузка на поверхность, чем он больше тем больше ветровые нагрузки. Оптимальным считается наклон кровли 30-35 градусов)
- Нагрузки (снеговые, ветровые и пр.), которые установлены в нормативных документах для каждого региона страны
- Вида материала, которым будет покрываться кровля, а также его веса и размера
Выбрать сечение можно двумя способами: обратиться к строительным таблицам или провести самостоятельный расчет.
Для начала надо изготовить шаблон стропильных ног. Делается это так:
Крепление стропильных ног к коньку
- Берут две доски и соединяют их внахлест под углом 90 градусов, фиксируя гвоздем в верхней точке
- Шаблон поднимают наверх и устанавливают края досок на мауерлаты
- Регулируя расположение досок, находят нужный скат. При этом их края должны на 40-60 сантиметров выходить за уровень стен, чтобы в будущем проще устроить систему водостока. Если длины досок не хватает, можно сшить по две на земле
- Когда необходимый уклон скатов получен, надо между стропильными ногами прибить поперечную перекладину, тем самым зафиксировав угол. В это же время нужно обозначить карандашом линию среза стропил, если они будут фиксироваться встык и срезы под прямым углом в местах присоединения ног к мауэрлатом
- Все расчеты должны быть сняты с максимальной точностью

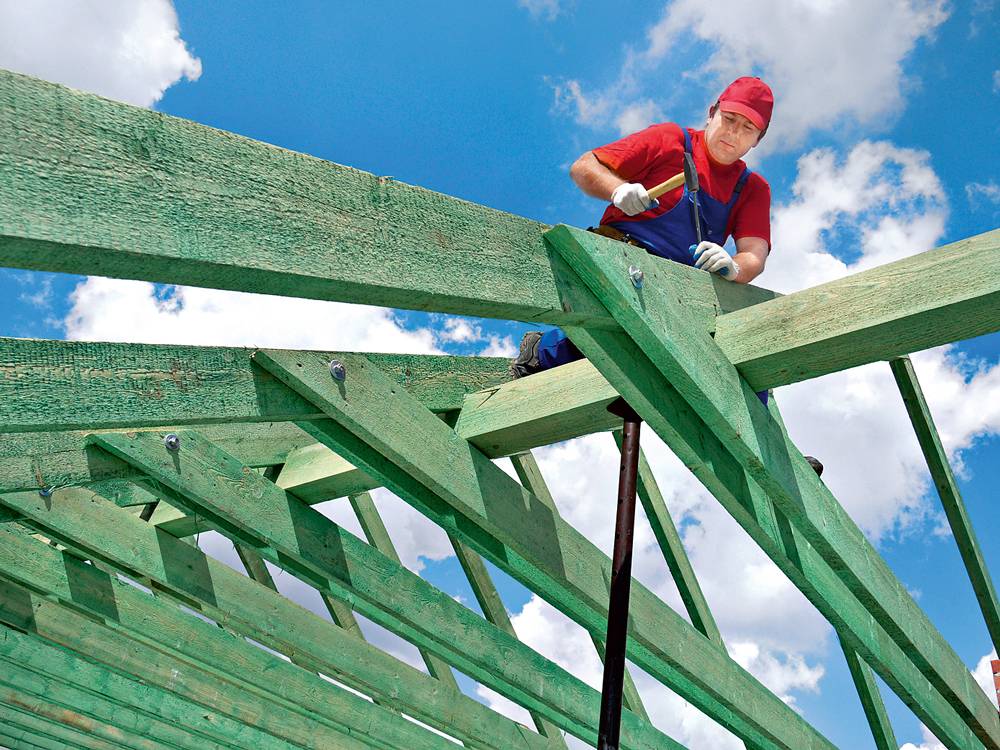

Стропильная система (Лари Хон)
После того, как шаблон приготовлен, по нему надо собрать две пары стропил, которые будут монтироваться по краям. При необходимости ноги наращиваются. Состыковывать их можно вполдерева толстыми болтами или шпильками, что безопасней, или при помощи двух гвоздей, вбитых под разным углом. Между двумя ногами одного стропила надо установить поперечину. После делаются запилы в стропильных ногах в местах примыкания к мауэрлату.
Крепление стропил к мауэрлату
Так же можно изготовить так называемые фермы на гвоздевых пластинах, которые позволят обойтись без центральной стены, но как и всегда все требует расчетов.
Чертеж стропильной фермы
Следующий шаг – подъем стропил на крышу и их фиксация на мауэрлатах (балках), как показано на картинке.
Когда две пары боковых стропил установлены, между ними надо натянуть веревку. Она служит маяком, по которому проверяется уровень. Далее между стропилами измеряется расстояние и делится на 60 или 80, в зависимости от шага, с которым будет вестись монтаж.
После проведения расчетов на земле собирается нужное количество стропил. Затем они поднимаются наверх, и устанавливаются с выбранным шагом по всему периметру. Между стропильными фермами прибивается по две доски для фиксации.
После сборки каркаса дома следует покрыть крышу, либо соорудить временную кровлю из тента или банеров.
Готовый силовой каркас дома с крышей
На этом каркас Вашего дома готов. Силовой каркас дома в 100кв. м. под силу собрать одному человеку (не рекомендуется) за летней период работая по выходным и вечерам. А весь дом можно построить и за меньший срок имея пару помощников.
Какие оконные системы можно установить в каркасном здании?
На сегодняшний день нам доступно два варианта оконных систем: выполненные из дерева и пластика.
Деревянные конструкции чаще всего представлены в виде каркаса. В них нужно дополнительно вставлять стекла, фиксируя их специальными планками (штапиками). Такие изделия обычно не имеют итоговой отделки и поставляются на объект без уплотнителей. В зависимости от пожеланий владельца здания рама может быть как одинарной, так и двойной.
Более дорогие разновидности могут иметь встроенный стеклопакет. Для их изготовления используется древесина дуба или лиственницы.
Пластиковые оконные системы продаются уже со встроенными стеклами. Они могут отличаться по качеству используемого профиля, по ширине воздушной прослойки между стеклами и по стоимости фурнитуры.
Установка окон в каркасном доме может осуществляться как с использованием деревянных, так и с применением пластиковых конструкций. Выбор осуществляют на основе собственных предпочтений.
Важные тонкости и секреты профессионалов
Загородный дом принадлежит к числу долговечных конструкций, но любые ошибки и неточности в предварительных расчетах могут обернуться непоправимыми последствиями. Выбор некачественного крепежа ставит надежность пристройки под сомнение. Любые незакрытые щели между элементами строения превращаются в уязвимые места — легкими для проникновения влаги и образования плесени.
Его стоимость будет несколько выше, по сравнению со светопрозрачными конструкциями, устанавливаемыми в городских квартирах. Нестандартная архитектура дачного балкона может стать причиной появления теплопотерь в здании. При разработке проекта необходимо сделать пристройку не только эстетическим дополнением дачного дома, но и придать ей функциональность.
Если вы изначально планируете возводить дачный дом с балконом, то в качестве основания его каркаса желательно выбирать балки межэтажных перекрытий. Необходимо еще на этапе разработки проекта произвести расчеты и определить опорную систему и длину используемых балок. Такой подход к обустройству каркаса поможет предотвратить его обвал и деформацию.
ЧИТАТЬ ДАЛЕЕ: Балкон из дерева
Нередко о наличии балкона задумываются и обладатели уже готовых загородных резиденций. В таком случае мастера советуют отдать предпочтение независимо стоящей лоджии, прикрепленной к основной постройке посредством нескольких опор. На колонны лоджии при этом крепят поперечно расположенную балку. Она будет выполнять функцию своеобразного основания для укладки напольных досок.
Балкон на вертикальных опорах
Такая конструкция отличается от консольной тем, что в качестве опор для основания используют колонны. Одним концом они поддерживают каркас балкона, вторым – опираются на мелкозаглубленный в грунт фундамент.
Обратите внимание! Фундамент может быть свайным или столбчатым, однако все опоры нужно соединить общим ростверком. Это увеличит жесткость и надежность сооружения
Сооруженный на опорах балкон может иметь большую ширину и служить навесом для террасы на первом этаже. При желании ее можно остеклить, существенно увеличив площадь дома.
Основание такой конструкции – все те же брусья от межэтажного перекрытия сечением 150х150 мм. Для сооружения колонн используют кирпич, железобетонные столбы, металлические трубы или брус сечением 100х50 мм.
Конструкция на вертикальных стойках гораздо надежнее консольной. Она лучше противостоит природным явлениям, выдерживает большие нагрузки.
Монтаж металлической конструкции
При выполнении работ, не предполагающих расширение площади, нужно, чтобы монтируемая ограда вышла заподлицо с бетонной плитой. Высот ее обычно находится в районе одного метра. Вначале нужно сварить подрамник, имеющий вид буквы П. Вертикальные стоечки изготавливаются из уголков с квадратным сечением с длиной стороны 4 см.
Сварка каркаса балкона также потребует перекладины – для нее подойдет единица металлопрофиля 2 на 4 см, в которой потребуется проделать отверстия. С боковых сторон присоединяются наклонные профильные элементы. Целесообразно добиться того, чтобы все углы каркаса были прямыми. Для этого необходимо применение угольника в процессе сборки.
Подготовка материала и инструмента
Для обустройства понадобятся:
- профильная труба в необходимом количестве;
- сварочный аппарат и электроды;
- болгарка и специальные круги;
- уголок металлический;
- основа для ступеней (проступь), она делается из камня, дерева, пластика;
- молоток;
- перфоратор и сверла.
Не следует забывать о технике безопасности: сварочные очки и защитный костюм – обязательные элементы сварочных работ.
Не забываем подготовить инструмент
Сборка системы
Разбираясь, как сварить и собрать лестницу из металлического профиля, следует учитывать разные конструктивные решения.
Конструкция из металлического профиля может состоять из тетивы (двух несущих балок с закрепленными между ними ступенями, она может сооружаться с применением одного или двух косоуров). Это зависит от предпочтений хозяев дома. Центральный ломанный косоур изготавливается из отдельных деталей методом сварки. Два отрезка металлического профиля свариваются под прямым углом.
Часто используют центральную балку из стальной профильной трубы, к ней сверху привариваются специальные подставки, на которые устанавливаются проступи. Следует учитывать, что конструкция с центральным косоуром должна выдерживать большие нагрузки, соответственно, необходимо использовать трубу с толщиной стенок не менее 6 мм.
Лестница из металлического профиля на двух косоурах, расположенных по краям, более прочна и надежна. При изготовлении необходимо следить, чтобы два косоура для лестничного марша полностью совпадали между собой. Поэтому детали для сварки должны располагаться на идеально ровной поверхности. Лучше всего использовать стол. Расположенные под прямым углом элементы косоура прихватываются сваркой, сначала с одной, потом с другой стороны, а после – качественно проваривается. Правильное изготовление косоура – залог безопасности и красоты всей конструкции.
Обычно используют металлический профиль 40×60 см, он обеспечивает оптимальное соотношение легкости и надежности конструкции. Если планируется тяжелый материал для проступей, к косоурам приваривается металлический уголок, образующий рамку.
Установка ступеней
Для установки ступеней в косоурах предварительно просверливаются сквозные отверстия. Проступи можно крепить с обратной стороны при помощи саморезов. Между косоуром и проступью необходимо установить небольшую подложку из фанеры, кусочка линолеума или нанести полоску силиконового герметика, это избавит ступени от скрипа. Часто они крепятся с внешней стороны с помощью болтов с декоративными головками. Через некоторое время после начала эксплуатации следует дополнительно подтянуть крепежные элементы.
В качестве элемента крепления ступеней лестницы можно использовать металлическую футорку, дополнительно закрепленную в деревянной проступи при помощи клея. Такое крепление позволяет несколько раз перемонтировать ступени при необходимости.
Покраска конструкции
Аккуратно изготовленные и отшлифованные элементы лестницы из металлического профиля легко покрываются антикоррозийным составом, грунтовкой и окрашиваются. Для окраски часто используют молотковые краски или автомобильные эмали. Чтобы окраска была качественной, пользуются краскопультом. Именно поэтому она выполняется до установки проступи и подступенков. Можно использовать для окраски маленький валик.
Монтирование ограждений
Ограждение лестницы может быть различным: кованые элементы, металлические или деревянные балясины, прозрачные или цветные пластины из стекла или пластика – фантазии есть, где разгуляться. Следует помнить, что если в доме есть маленькие дети, ограждение лестницы должно быть особенно продуманным – малыш не должен пролезть между элементами ограждения или застрять между балясинами. Высота перил должна быть не менее 90 см, в доме с детьми, престарелыми людьми и инвалидами — 120 см.
Не забываем про ограждения
Ограждения могут крепиться к ступеням или привариваться к тетивам лестницы. Часто дополнительно монтируются опорные столбики по краям маршевого пролета. Это делается для повышения безопасности. Для крепления деревянных деталей к ступеням используют специальные шпильки. Балясины закрепляются на подперильник шурупами, а сверху монтируются перила. Их чаще всего делают деревянными или пластиковыми. Дерево хорошо обрабатывают и покрывают несколькими слоями лака.
Второй этап — каркас
Необходимо установить несущий каркас. Его можно прикрепить к старым металлическим конструкциям даже без усиления, так как профнастил весит немного. Помните, что древесину нужно обрабатывать антисептическим составом, чтобы она не гнила при попадании влаги.
В металлических угловых стойках и кованых прутьях по периметру балкона сверлят по два отверстия в каждой на расстоянии 1-1,2 метров друг от друга и на одинаковой высоте. Их диаметр должен быть в пределах 4-х мм. Потом в просверлённых отверстиях надо нарезать метчиком резьбу под винты. На эти отверстия крепят обрешётку. Бруски крепят или соединяют между собой (на углах) с помощью винтов-саморезов. При этом длина деревянной рейки должна равняться длине балкона.
Важно: отверстия сверлятся во время нахождения изнутри в целях безопасности!
Если отделка балкона профлистом делается на простом металлическом каркасе, то нужно определить расстояние от балконной плиты до нижнего прогона — максимум полметра. В целом, простой прямой каркас отличается расположением параллельно и перпендикулярно по отношению к стенам. Он может утепляться пенопластом и минеральной ватой, а также отделываться, к примеру, пластиком или деревом.
Обшить балкон профлистом своими руками можно с разными вариантами каркасов. Например, можно делать скошенные выносы, направленные по бокам и впереди в заданные стороны. С их помощью можно увеличить или наоборот, уменьшить внутреннее пространство.
Начинать работу от одного из углов и продолжать в выбранном направлении. Крепление профлиста выполняют с использованием специальных саморезов с резиновыми прокладками. Их головки могут быть окрашены в цвет листа металла, чтобы быть незаметными на его фоне.
Деревянный балкон в каркасном доме
Разберемся подробно в технологии строительства деревянного балкона в каркасном доме своими руками. Сама постройка балкона состоит из основного каркаса, пола, навеса и защитного ограждения. Опорой для деревянного балкона служат выносные балки и опорные стойки.
Рассмотрим варианты строительства балконов в каркасном доме:
Балкон на выпусках
При строительстве балкона для основы каркаса применяют балки перекрытия, которые выпускаются за плоскость стены. Деревянных брусьев сечением 150 на 150 мм будет достаточно для площадки шириной около двух метров. Выносные балки необходимо жестко закрепить в стене, и они будут образовывать с ней единую монолитную конструкцию, которая не будет предполагать в будущем ни каких ремонтных работ, и не будет нуждаться в контроле усадке дома. Концы брусьев соединяются специальной перекладиной, которая будет служить для устройства чистового пола. Несущую способность балкона можно увеличить, установив деревянные подкосы по типу треугольника, упирающегося одним катетом на закладные детали в стене.
Балкон на стойках
Когда нет возможности задействовать все элементы и детали перекрытия в качестве основания или выносной площадки, применяют независимую конструкцию деревянного балкона на несущих стойках. Данное сооружение потребует дополнительных финансовых расходов, зато нет ограничения по габаритам, и создается пространство для каркасного дома с террасой, хозяйственным помещением или автомобильной парковкой. Помимо дерева, для опорных колонн применяют металл, силикатный кирпич или железобетон. Стойки располагают с двух сторон балкона либо под внешним его краем, внутреннюю часть, опирая на закрепленный вдоль стены деревянный брус.
Настил балкона
Колонны деревянного балкона связывают уложенной на них сверху поперечной балкой, и размещенной несколько ниже стенного бруса. Получившийся уклон примерно в 2° обеспечит вам сток всей воды со стены. Между балками деревянного каркаса устанавливают лаги с шагом в 70 см, которые фиксируются специальными оцинкованными уголками на брусе. Чистовое покрытие выпускают из строганных деревянных досок (толщина 50 мм), прикручивая все детали и элементы по бокам скрытым крепежом с зазором в 7 мм. Наилучшим материалом для пола на деревянном балконе будет служить террасная доска со специальной рифленой поверхностью, выпущенная из лиственных пород древесины либо древесно-полимерного композита.

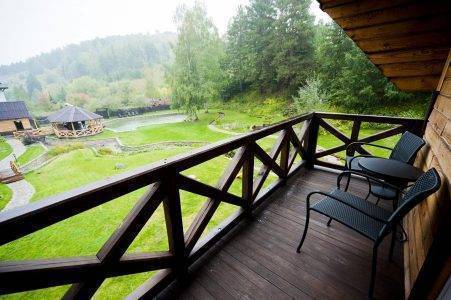

Ограждение балкона
Высота перил на балконе не должна быть менее 120 см. Собирают перила из резных либо точеных деревянных заготовок. Стойки ограждения крепятся к несущим частям деревянного каркаса при помощи соединения «шип-паз», кронштейнов и двухсторонних шпилек. На более длинных деревянных балконах принято устанавливать промежуточные балясины.
Устройство навеса
Крыша на деревянном балконе идет двух основных видов:
- Общая кровля с домом, для этого просто удлиняют линию конька либо наращивают стропильные ноги.
- Навес независимый от основной кровли, опирающийся на несущую стену через специальные подпорки либо на столбы по всему внешнему периметру деревянного балкона.
Но самым простым и эффективным решением будет применение легкой конструкции, покрытой пластиком, тканью либо поликарбонатом.
Защита древесины
Все деревянные балконные элементы и детали принято покрывать специальными лакокрасочными смесями и пропитками, стойкими к выгоранию и колебаниям внешних температур. Качественную и надежную обработку дерева выполняют целым комплексом следующих операций: грунтовка, пропитка и покраска.
Установка и монтаж каркасного балкона своими руками требует больших физических усилий и финансовых затрат, зависящих от конечных габаритов постройки, сложности всей конструкции и специфики строительных материалов. Но ради комфорта и уюта стоит хорошо постараться и сделать более удобное место для своего отдыха и работы на свежем воздухе.
Коротко о главном
Балконный каркас – это прочная основа выступающей площадки. За счет его наличия у балкона повышается устойчивость
При проектировании с помощью специального программного обеспечения учитывается общий вид дома, и принимаются во внимание размеры будущей конструкции
Сооружение обычно создается из металла или дерева. Оно часто обшивается профилированным листом, сайдингом или другим популярным материалом. Если необходимо увеличить балконное пространство, строится каркас с выносом, который может быть сделан по подоконнику или плите. Еще возводят конструкции на опорах, кронштейнах, фундаменте. Строение также может быть пристроенным и навесным.
Обустройство настила
Пол изготавливают из обрезной или шпунтованной строганной доски. В том случае, когда под лоджией не предусматривается крыльцо или терраса, оставляют зазор – до 7 мм. Древесину обрабатывают защитными составами – антипиренами, антисептиками, водоотталкивающими лаками, воском.
Если настил одновременно является козырьком, пол делают многослойным. Планки настилают сплошным массивом. Древесину обрабатывают химическими защитными составами. Поверх чернового пола укладывают мембранную гидроизоляцию, сооружают обрешетки и настилают палубную доску, оставляя между планками зазор 7 мм. Возможны и более сложные способы того, как сделать лоджию более надежным – например, когда в сэндвич встраивают трапы для отвода воды.
