Каркас лестницы из металла: расчет, фото и особенности + Видео инструкция

Используемые материалы и инструменты

Возвести надежную красивую лестницу можно из чугуна или стали. Чугунная литая конструкция может украсить любое помещение, придать величественный вид. Но для ее создания потребуется значительно больше материальных и трудовых ресурсов. Обычно для винтовых лестниц выбирают менее затратную сталь, а комплектующие выполняют из алюминия.

Поскольку приходится работать с металлом, нужно выбрать, каким способом этот материал будет обрабатываться:

  • сваркой;
  • ковкой;
  • литьем.

Самый простой из перечисленных – сварка. Даже если не обладать соответствующими навыками, можно легко найти специалиста в этой области или самому разобраться, как сварить между собой несколько металлических элементов.

Параметры металлической лестницы

Рис. 1 Общий чертеж лестницы

  • Y — высота проёма — как правило определяется высотой этажей Вашего дома
  • X — длина проема — зависит от того, сколько места Вы можете выделить в своём доме для лестницы
  • W — ширина лестницы — зависит от того, сколько места Вы можете выделить в своём доме для лестницы
  • Z — толщина ступеней — геометрический параметр материала (например, досок), из которых Вы планируете строить лестницу
  • F — выступ ступеней — расстояние на которое верхняя ступень будет нависать над нижней
  • A — толщина тетевы — геометрический параметр материала (например, труб), из которого Вы планируете делать тетиву лестницы
  • B — толщина опоры — геометрический параметр материала (например, труб), из которого Вы планируете делать опоры лестницы
  • H — высота ступени над тетивой — расстояние между ступенью и тетивой по вертикали
  • D — размер — расстояние, на  которое ступень будет свисать за опору по направлению подъёма
  • U — угол наклона опоры к вертикали
  • C — количество ступеней — за сколько шагов Вам будет комфортнее всего переместиться с этажа на этаж

Функция «Верхняя ступень ниже пола 2 этажа: SP»

Рис. 2 Исполнение лестницы с верхней ступенью ниже пола 2 этажа

В зависимости от взаиморазмещения конструкции и пола верхнего этажа:

  1. Верхняя плоскость верхней ступеньки на одном уровне с плоскостью пола верхнего этажа;
  2. Верхняя плоскость верхней ступеньки ниже плоскостью пола верхнего этажа на высоту ступени.

Выбор того, или иного взаиморазмещения может зависеть от: толщины межэтажных перекрытий, желаемого взаимоотношения количества ступеней и их высоты, длины заготовок для косоуров и длины проёма, желаемого угла наклона лестницы, или просто вкусов и предпочтений хозяина дома

Обратите внимание, на рисунке, на котором верхняя ступень ниже пола 2 этажа, толщина межэтажного перекрытия больше, чем на рисунке, на котором, верхняя ступень на уровне пола 2 этажа. При толщине перекрытия, меньше высоты ступеньки, косоур просто не упрётся в перекрытие (поэтому при демонстрации второго варианта, эту толщину пришлось увеличить)

Функция «Черно-белый чертеж:»

Рис. 2 Черно-белый чертеж лестницы

Использовать данную функцию целесообразно в двух случаях:

  1. Если Вы привыкли работать со стандартными ГОСТировыными чертежами, и, соответственно, лучше воспринимаете графику без цветового наполнения
  2. Если Вы собираетесь распечатать результаты работы калькулятора. Тогда и меньше краски/тонера потратите и визуальное восприятие рисунков на бумаге будет лучше. И, конечно же, данная функция используется при печати на чёрно-белом принтере.

Функция «Изменить направление подъема: LR»

Рис. 4 Вид лестниц с разными направдениями подъема

К конкретной лестнице, которая размещена определённым образом в доме можно подойти сбоку с двух сторон или только с одной — когда лестница соприкасается со стеной. В последнем случае существует два варианта размещения конструкции относительно наблюдателя:

  1. Подъём слева направо;
  2. Подъём справа налево.

Данная функция позволяет визуализировать оба этих варианта.

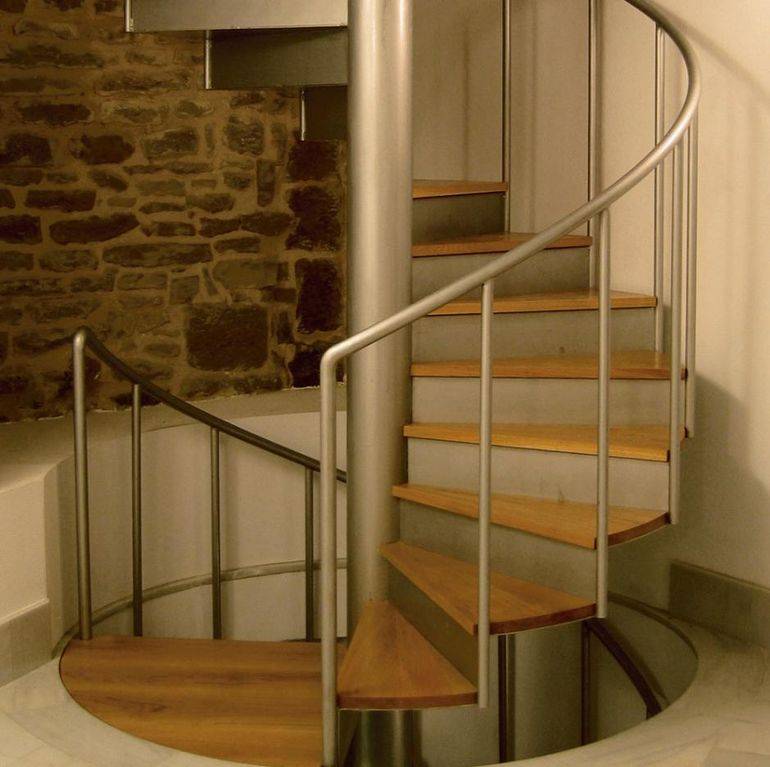

Как изготовить винтовую лестницу

Главными преимуществами винтовой лестницы являются отменные декоративные свойства, а также то, что много места такая конструкция не занимает. К примеру, лестница высотой в 2,5 метра будет состоять из 16-17 ступенек, при этом основание будет иметь примерно 2 метра в диаметре. Одним из самых популярных способов сооружения винтовых лестниц на второй этаж является «нанизывание» треугольных/трапециевидных ступенек на центральную ось. При этом ширина широкой части будет составлять от 30 до 35 сантиметров, а узкой – всего 15 сантиметров.

Для самостоятельного изготовления лестницы на второй этаж понадобятся:

  • две стальные трубы на 5 и 5,5 сантиметра;
  • грунтовочная смесь;
  • деревянные рейки, с помощью которых будет изготовлен шаблон;
  • напильник;
  • уголки;
  • аппарат для сварки.

Труба с меньшим диаметром послужит нам в качестве основной стойки, следовательно, ее длина должна быть такой же, как межэтажное расстояние. Также рекомендуется забетонировать лестницу рядом с основанием, чтобы она получилась более устойчивой (не забудьте заранее выставить конструкцию по вертикали). Большую трубу необходимо нарезать на цилиндры, длина которых составляет примерно 15 сантиметров. Выполняйте все срезы строго под углом в 90 градусов, в противном случае вы не сможете выровнять все ступеньки по горизонтали.

Чтобы сделать ступеньки, вам потребуется шаблон, изготовленный из деревянных реек. Последние склеивайте таким образом, чтобы уголки, помещенные в раму, формировали ступеньки требуемых размеров.

Приварите каждую ступеньку к соответствующему цилиндру, после чего тщательно зашлифуйте. Когда все необходимые элементы будут готовы, начинайте собирать всю конструкцию. Надевайте ступеньки на ось, выставляйте углы и надежно приваривайте.

Последним этапом является установка перил и финальная отделка всей конструкции. Для изготовления перил можно использовать:

  • арматуру;
  • тонкий профиль;
  • хромированные трубы малого диаметра.

Очень эффектно будут смотреться и кованые перила. При этом не забывайте о том, что все металлические поверхности необходимо тщательно зашлифовать, обработать грунтовочной смесью и покрасить.

Аналогичным образом собирается и винтовая лестница на второй этаж, для которой используются деревянные ступеньки. Заготовки из древесины должны выполняться в форме трапеций, после чего в узкой части проделывается отверстие диаметром 5 сантиметров. Далее, используя специальные уплотнители, ступеньки необходимо нанизать на ось и зафиксировать там. В конце крепятся перила, древесина грунтуется, красится и украшается декором.

Каркас для бетонной лестницы

Более практичной является лестница на бетонном каркасе. Они бесшумны, прочны и надежны. Однако здесь также присутствуют недостатки. И главный – это большой вес изделия, которое нельзя просто опереть на плиты перекрытия.

Сборка каркаса в таком случае сильно усложняется, ведь необходимо обустраивать несущие конструкции, что опять-таки требует дополнительных вложений и серьезных подготовительных работ. Кроме того, для придания более-менее эстетичного вида, придется как следует потрудиться, ведь отделка бетонной лестницы требует определенных навыков. Чаще всего на бетонный каркас кладут плитку или деревянные ступени.

Изготовление каркаса

Подробную информацию по изготовлению каркаса для лестницы из металла своими руками вы сможете найти на нашем сайте. В данной же статье кратко опишем этапы изготовления одного из каркасов.

В случае если вы, не имея опыта, собираетесь делать лестницу на сварном металлическом каркасе, подумайте над тем, чтобы он был закрытого типа. Без опыта у вас может не получиться красивый шов, что может испортить вид всей конструкции.

Рассмотрим пошагово изготовление простого прямого каркаса на косоурах:

  1. Для несущих балок используем швеллер 80-100 мм. Устанавливаем его на ребро, предварительно срезав основание под нужным углом для плотного прилегания к поверхности.
  2. Подготавливаем полочки под ступени, используя уголки. Удобнее будет подготовить шаблон, по которому будут сделаны несколько пар однотипных кобылок.
  3. Симметрично друг к другу привариваем подготовленные кобылки, предварительно контролируя, чтобы поверхность, на которой будут располагаться ступени, располагалась четко горизонтально.
  4. В зависимости от используемой проступи возможно дополнительное усиление плоскости, в которой она будет расположена.


Каркас готов, после того как вы тщательно проварили все соединения, необходимо обработать его для исключения образования коррозии и покрасить, после этого приступать к монтажу ступеней и перил.

Преимущества и недостатки такой лестницы

Профильная труба – труба, имеющая прямоугольное, квадратное или овальное сечение. Трубы имеют полость внутри и относительно тонкие стенки – благодаря этому они имеют относительно небольшой вес и высокую прочность, что позволяет их повсеместно использовать в металлоконструкциях.

Лестница из металлопрофиля имеет немало преимуществ по сравнению с другими типами лестниц:

Недостатки таких лестниц:

  • Сталь подвержена коррозии – конструкции периодически придется красить (а в сырых местах, например, подвале, чистить и обрабатывать специальными средствами от коррозии).
  • Легкие конструкции при спуске-подъеме немного пружинят.
  • Декоративность конструкции из металла невелика, поэтому в жилых помещениях стальную конструкцию украшают ступенями, перилами и ограждениями из дерева, стекла и пластика.
  • Чтобы конструкция получилась надежной, для ее изготовления применяют сварку – понадобится сварочный аппарат и мастер с определенным опытом.

Расчеты и чертежи

Для разработки проекта металлической лестницы необходимо тщательно прорисовать чертежи в двух проекциях:

  • вертикальной;
  • горизонтальной.

Если вы используете графику для расчета параметров, необходимо потом сопоставить обе картинки в таком масштабе, чтобы потом не возникло проблем с их переносом на ось координат. Такой подход поможет безошибочно определить приблизительное расположение и величину ступеней.

При расчете параметров лестницы из металла обязательно учитывайте следующие моменты:

Общее число ступеней. Оно рассчитывается примерно и может корректироваться при монтаже. Для этого делим длину пролета на высоту одной ступени, которая заложена в чертеже.
Лестничный шаг – это расстояние, на которое будет наступать нога человека во время хождения по ступеням. Оно в среднем составляет 65 см.
Ширина проступи. Глубина ступени должна быть такой, чтобы нога надежно закреплялась на поверхности.
Высота ступени. Она также включает в себя интервал между двумя ярусами.
Длина ступени

Обратите внимание, что ширина конструкции должна быть рассчитана на свободный подъем человека с грузом до необходимого этажа.

Самостоятельно делая расчеты желательно пользоваться калькулятором для расчета лестниц.

Металлическая лестница на косоурах

Чертеж металлической лестницы сделать гораздо проще, если структура обустраивается с помощью косоуров. Это обусловлено тем, что нужно просчитать расстояние для каждой ступеньки и подготовить материал, который впоследствии будет закреплен на основание. Косоуры – это база (основа) в форме будущей лестницы. Она может быть произведена из разных материалов и быть закреплена, как этого требует помещение. Конечно, для приобретения подходящих косоуров замеры все же осуществить требуется.

Ведь конструкция должна подходить под параметры выделяемого под лестницу пространства. Лестница по металлическим косоурам поможет даже неопытным мастерам реализовать задачу установки.

Главное — правильно с отметкой места, где будет расположены сходни. А также иметь под рукой инструменты и материалы, необходимые для воплощения этой идеи в собственном доме.

Преимущества

Благодаря тому, что сходни, оборудованные с использованием косоуров, заслужили призвание, положительные стороны такого решения очевидны:

  • Это облегчает процесс работы;
  • Позволяет с легкостью организовать порядок действий;
  • Такие конструкции прочны и долговечны;
  • Благодаря косоурам даже неопытный специалист или просто хозяин дома, сможет реализовать задуманное и воплотить его в реальность;
  • Этот элемент позволяет уделить больше времени деталям и дизайнерским экспериментам, которые украсят .

Это далеко не все позитивные стороны лестниц на косоурах, каждый владелец частного дома находит свои независимые преимущества.

Недостатки

Нужно правильно определить размер основы под ступеньки, чтобы конструкция четко вписалась в интерьер. Сделать такие расчеты несложно. Достаточно просто измерить высоту, угол наклона и ширину требуемой установки.

Особенности конструкций

Изготовление основания лестницы из металла, определяет ее преимущества перед другими аналогичными конструкциями.

К ним относятся:

  • Прочность;
  • Долговечность;
  • Износостойкость;
  • Стойкость к большим нагрузкам;
  • Сопротивление факторам извне;
  • Отсутствие гниения основания, противодействует влиянию насекомых;
  • Возможность замены деревянных элементов при их износе;
  • Масса конструкции меньше бетонной лестницы;
  • При правильной обработке деревянные лестницы не скрипят и при перемещении ступеньки не скользят;
  • При частичной обшивке модели, комбинированной из дерева и металла, цена изделия будет ниже.

Виды сооружений

Металлокаркас для деревянной лестницы может быть сварным или собранным с помощью крепежных элементов.

Тип каркаса и фотоОсобенности

Прямой

Это прямые деревянные лестницы на металлокаркасе

Поворотный

С двумя или несколькими маршами. При этом между ними могут размещаться промежуточные площадки.

Винтообразный

Винтовые деревянные лестницы на металлокаркасе обычно устанавливаются в ограниченном пространстве.

Криволинейный

Такие конструкции позволяют придать лестнице неповторимый вид.

Все деревянные лестницы с металлокаркасом имеют ограждения, которые могут быть:

  • Металлическими;
  • Деревянными;
  • Комбинированными.

Виды каркасов

Каркасы для лестничных маршей по способу сборки бывают:

  1. Монолитные. В этом случае конструкция полностью открыта и без конечной обшивки, выглядеть она должна идеально. Даже незначительные дефекты при изготовлении будут портить внешний вид всего изделия. Такие деревянные лестницы на металлическом каркасе могут изготавливаться без подступенков, на двух боковых или одном центральном косоуре. После монтажа конструкция окрашивается, покрывается лаком или шлифуется.
  1. Модульные. Это черновой каркас. Для его изготовления обычно используются швеллера. В этом случае лестница из металла и дерева своими руками имеет меньшую стоимость, а процесс ее изготовления значительно упрощается. Монтаж каркаса лучше производить при отделке помещения, а ступеньки и ограждение конструкции устанавливать после, когда будет закончена вся грязная работа.

Деревянная лестница на металлическом каркасе своими руками, может изготавливаться любой сложной формы.

Отделка металлического каркаса может производиться не только деревом, но и стеклом, и другими материалами. Для устранения звуков, возникающих при ходьбе, стоит применять специальные шумоизолирущие покрытия на ступеньках.

Типы лестниц на металлических каркасах

Для сооружения сварной конструкции своим руками, требуется выдержать правильные размеры всех ступенек.

При этом они могут быть:

  • Закрытыми. Закрытые деревянные лестницы с металлическим каркасом – это модели, которые после установки металлического основания полностью обшиваются деревом;
  • Открытыми. Отличие таких конструкций – их основу заменяют косоуры по бокам ступенек. Боковые детали имеют форму самой лестницы. После ее отделки деревом, сооружение остается открытым;
  • На одном центральном каркасе, который называется моно косоур. На него по центру привариваются специальные опорные площадки. Этот тип конструкции не имеет подступенков.

Комбинированные лестницы из металла и дерева имеют ряд преимуществ, по сравнению с другими конструкциями:

  • Металл обладает лучшими эксплуатационными качествами, чем древесина;
  • При износе деревянных элементов конструкции, их можно легко заменить;
  • Масса конструкции меньше, чем у бетонной, что облегчает ее изготовление;
  • При правильной обработке деревянные ступеньки не скрипят и не будут слишком скользкими, при перемещении по ним;

Комбинированная лестница на второй этаж

При частичной обшивке лестницы комбинированные, дерево и металл, будут иметь меньшую стоимость.

Деревянная лестница с металлическим каркасом

П-образная лестница с забежными ступенями и поворотом на 180°

  • Конструкция каркасной лестницы выполняется из металлического п-образного швеллера сечением 100 мм и профиля 80х80х4 мм.
  • Ступени выполнены из металлического уголка 35х35х3 мм и 40х40х4 мм.
  • В данной конструкции используются шесть забежных ступеней с поворотом на 18°. Забежные ступени выполняются из металлического п-образного швеллера сечением 100 мм и металлического уголка 40х40х4 мм.
  • Данный тип каркаса может быть полностью или частично обшит “финишным” материалом.

от 65 000 рублей В стоимость входит: выезд замерщика – консультанта, проектирование, материал, производство, отверстия под ступени, покраска, доставка и установка.

Выбираем оптимальный вариант лестницы

На данный момент покупателю предлагается множество различных вариантов, и выбор становится затруднительным

Что же лучше выбрать, на что обращать внимание в первую очередь и как выбрать оптимальный вариант для своего жилья?. В первую очередь при выборе лестницы нужно учитывать площадь жилья, тип помещения, где предполагается ее установка

После этого следует учесть стиль дома, подбирать лестницу, что сможет его дополнить или же подчеркнуть. Одним из главных критериев является безопасность проживающих в доме, гостей. Если в доме проживают дети или люди пожилого возраста, то лестница должна быть максимально безопасной для того, чтобы избежать возможных травм и физических повреждений. Для этого нужно использовать необходимое количество балясин, правильно подобрать высоту ступеней, их ширину

В первую очередь при выборе лестницы нужно учитывать площадь жилья, тип помещения, где предполагается ее установка. После этого следует учесть стиль дома, подбирать лестницу, что сможет его дополнить или же подчеркнуть. Одним из главных критериев является безопасность проживающих в доме, гостей. Если в доме проживают дети или люди пожилого возраста, то лестница должна быть максимально безопасной для того, чтобы избежать возможных травм и физических повреждений. Для этого нужно использовать необходимое количество балясин, правильно подобрать высоту ступеней, их ширину.

Если дома есть маленький ребенок, то на одну ступень нужно две или больше балясин. Дети очень любопытные и есть риск, что они захотят засунуть свою голову между ступенек, что может привести к травмам, этого следует избегать, тщательно предусмотрев конструкцию лестницы.

Если высота первого этажа около трех метров, то лучше всего использовать маршевую лестницу, так как она самая удобная и безопасная. При этом нужно исходить из свободного пространства, учитывая конструктивные особенности лестницы: угол подъема должен составлять 30-45 градусов, а расстояние между ступеньками по высоте 15-17 сантиметров. Если потолки очень высокие, то ступени разделаются на два и более марша, между ними устанавливаются горизонтальные площадки.

Если планируется кладовая или чулан, то лучше всего использовать подступенники. Также лучше применять их в случае, если пространство под ступеньками будет активно использоваться. Такой вариант позволит избегать накопления пыли и ее оседания.

Спиральная (винтовая) лестница является самым практичным вариантом, особенно актуальна она в домах с ограниченным пространством. Если свободного места практически нет, то можно использовать лестницу под названием «гусиный шаг». В этом случае рассчитывается, что человек будет делать поочередные шаги двумя ногами, постоянно меняя высоту подъема. Лучше всего использовать для подвала или крыши, не подходит для семей с пенсионерами или детьми.

Для воплощения в жизнь смелых идей можно использовать хребтовую и криволинейную лестницы, но при этом нужно рассчитывать пространство, так как они занимают достаточно много места.

Изготовление лестницы из профтрубы своими руками

Металлическая конструкция, по которой несколько раз в день будут проходить все члены семьи, будет надежной только в том случае, если собирается с помощью сварки. Если у Вас имеются небольшие навыки сварщика, то вполне возможно сварить и установить лестничные марши в частном доме своими руками. Самодельные конструкции смотрятся ничуть не хуже покупных. Ниже мы рассмотрим монтаж одномаршевой конструкции с прямыми ступенями и прямыми косоурами – она самая простая конструктивно.

Необходимые инструменты и материалы

Для сварки металлических конструкций понадобятся:

  • Cварочный аппарат. Для домашнего мастера достаточно иметь инверторный сварочный аппарат со сварочным током 160-200 А.
  • Электроды.
  • Дрель, шуруповерт.
  • Электролобзик или болгарка, отрезные круги для резки металла, шлифовальные круги.
  • Ручной фрезер – для сошлифовывания сварных швов.
  • Рулетка, металлический складной метр, угольник, транспортир, отвес, строительный уровень.
  • Рубанок.
  • Молоток.
  • Струбцины.
  • Наждачная бумага, кисти.
  • Антикоррозионная грунтовка.
  • Краска.
  • Сушеные доски толщиной 40 мм для ступеней.
  • Лак для древесины.

Чертежи и схемы

Устройство лестницы требует очень точной порезки заготовок и их сварки, установки готовых конструкций. Поэтому до начала работ необходимо вычертить точный чертеж или подробную схему, точно указать все углы и размеры.

Порядок выполнения работ

Перед выполнением работ тщательно размечают профиль и нарезают заготовки каркаса. Затем устанавливают косоуры, приваривают боковые опоры для ступенек («зигзаг»), поперечные перемычки-опоры. Сошлифовывают или фрезеруют сварные швы, зачищают весь каркас наждачной бумагой, красят. Затем монтируют ступени и ограждение.

Подготовка каркаса

Перед тем, как сварить заготовки, необходимо сошлифовать или сфрезеровать заусенцы на местах отреза заготовок. К нижнему концу косоуров приваривают опорные пластины. Заготовки для косоуров устанавливают на свое место и приваривают к закладным или анкерам, заранее заложенным в стену. Эту работу нельзя выполнить самостоятельно – потребуется помощник. Тщательно вымеряют углы наклона до и после установки. Затем тщательно размечают место установки нижней ступени, приваривают две заготовки – получается боковая опора для ступеньки. Затем повторяют с другой стороны, приваривают поперечину – и так до верха лестницы.

После проварки каждого шва необходимо дать металлу остыть, иначе конструкцию «поведет». Металл при сварке сильно нагревается и может деформироваться, поэтому после каждого этапа сварки необходимо проверять размеры и правильность углов и горизонтальность-вертикальность каждой детали.

Делая сварку, необходимо делать перерывы, чтобы металл успел остыть и его не «повело». Швы сошлифовывают или сфрезеровывают – выступающие валики очень портят общее впечатление от конструкции.

Установка ступеней

Отпиливают в размер доску, ошкуривают, покрывают при необходимости водорастворимой краской для придания нужного тона, высушивают, покрывают 2-3 раза лаком. Просверливают отверстия и прикручивают доски к боковым и поперечным опорам саморезами.

Монтирование ограждения

Современное ограждение монтируется обычно при помощи болтов с гайками или саморезов. С нижней стороны столбиков ограждения делают фланец с отверстиями и прикручивают к боковым зигзагообразным опорам. Приварить ограждение при наличии деревянных проступей невозможно. Правда, можно приварить стойки к конструкциям сбоку, но такое размещение ограждения не очень эстетично.

Покраска и отделочные работы

До установки деревянных ступеней металлический каркас необходимо ошкурить, обработать антикоррозионной грунтовкой, покрасить два раза краской.

Выбор лестницы под бюджет и тип помещения

Разнообразие лестничных конструкций огромно, что позволяет выбрать подходящую под конкретное помещение.

Основная классификация конструкции лестницы:

  • Прямые, поворотные, извилистые и винтовые.
  • Одномаршевые и многомаршевые.
  • Г-образные, П-образные и пр.
  • С забежными ступенями и с площадками.
  • Правые и левые.

Прямые могут быть с промежуточными площадками, в каждом марше может быть разное количество ступеней, разной может быть и ширина, высота и глубина ступеней. Повороты между маршами могут быть на 180 градусов (полуоборот), на одну четверть, три четверти. Форма может быть овальной, круглой, извилистой.

Промежуточные площадки могут быть угловыми и прямыми, направление подъема марша бывает правое (подъем по лестнице по часовой стрелке) и левое.

Самое главное, что учитывают при проектировании, это практичность, удобство, надежность, безопасность (подход к подъему и спуску, расположение перил), комфорт при ходьбе, оптимальное освещение.

Недостаточно просчитать размеры так, чтобы можно было поместиться на лестнице, должно быть еще и комфортно. Например, если человек ростом 180 см начнет подниматься по лестнице с высотой проема 185 см, он будет нагибаться и чувствовать дискомфорт, поэтому от ступени до потолка необходимо сохранять высоту около 2 метров.

Как же выбрать из всего разнообразия? Вот алгоритм выбора:

  • Бюджет.

    Модульные лестницы. Конвейерное производство не всегда предполагает вариант, в который невозможно вносить корректировки. Есть сборные лестницы, позволяющие учесть особенности вашего помещения. Модульные лестницы позволяют менять некоторые параметры – высота ступени и другие.

    Если ограничен, стоит выбирать среди готовых вариантов, выполненных при конвейерном производстве. Лестница на заказ будет адаптироваться под ваше помещение, но будет стоить дороже за счет проекта.

Монтаж лестницы из швеллера

Поставленный на ребро швеллер — основа простой лестницы. Для обшивки лестницы подойдет деревянный или листовой материал. Ступени обшиваются нескользящим рифленым металлом. Ограждения делаются из угловой стали.

На швеллере размещаем нарезанные кобылки из арматуры. Размеры и необходимое количество кобылок можно взять из расчетной документации.

  1. Так как на кобылках будут лежать ступени, привариваем к ним крепежные кронштейны.

  2. Собираем всю конструкцию воедино, приваривая детали. Если после установки кобылок на первый швеллер, видны отклонения на втором, поправьте разметку. Для крепежа простой лестницы будет достаточно пары косуоров или тетивы.

  3. Обработайте лестницу грунтовкой и дайте ей высохнуть. После наносим на лестницу специальный антикоррозийный состав.

Функцию опоры или так называемый каркас лестницы будет выполнять дополнительная стойка, которая может быть сделана из швеллера, к которому приваривается лестница с помощью уголков. Во время проделывания всех сварочных работ, можно использовать магнитные держатели для сварки, это в разы упростит работу как опытному так и начинающему сварщику. Они могут выдержать нагрузку от 11 до 34 кг, в зависимости от модели. Вы можете подобрать для себя что-то из этого списка магнитных держателей.

После завершения сборки можно приступать к обшивке конструкции.

готовая лестница

Видео по строительству железной лестницы

Изготовление деревянных ступеней, подсветка

По окончании сварочных работ приступил к работам отделочным – зашпаклевал и покрасил каркас грунтовкой. Использовал материалы для кузовных работ, шпаклевку шлифовал эксцентриковой машинкой, в сложно доступных местах вручную. Грунтовку наносил краскопультом.

И на следующие пару лет каркас обзавелся временными деревянными ступенями.

Ничто так не постоянно, как временное, но вот отделка стен закончилась, и rasss вернулся к процессу облагораживания лестницы. Ступени из бука длиной 1 метр, шириной 30 см и толщиной 4 см дожидались своего часа уже несколько лет, а вот нужных квадратных площадок (1000×1000 мм) в продаже найти не удалось. Поэтому треугольные ступени вырезал из мебельного щита (1500×700 мм), а площадки склеил из трех частей столярным ПВА и усилил соединение металлическими шпильками (М6). Чтобы ровно просверлить отверстие под шпильки, приспособил перфоратор.

Со стойки для дрели снял верхнюю часть, закрепил ее струбцинами на столе, вместо дрели установил перфоратор – в патрон дрели сверло не вошло. Сложность в процессе сверления в том, что нужно точно выставить высоту сверления относительно центра отверстия, в котором установлен перфоратор. А боковой упор, по которому двигается ступень, должен быть строго параллелен оси перфоратора, иначе – сверло поведет в сторону.

Перед обработкой все ступени и площадки «примерил» на каркас.

В качестве декоративно-защитного покрытия выбрал паркетный двухкомпонентный лак. Рекомендованный производителем способ нанесения валиком не впечатлил, а вот результат напыления посредством краскопульта, хоть и не с первого раза, но удовлетворил. В итоге лицевая часть ступеней покрыта несколькими слоями (3-4), в зависимости от наличия или отсутствия дефектов, а тыльная, в среднем, двумя, не считая грунтовку. Каждый предыдущий слой перед нанесением последующего шлифовал шкуркой с зерном 120-150.

Поделитесь в социальных сетях:FacebookX
Напишите комментарий
