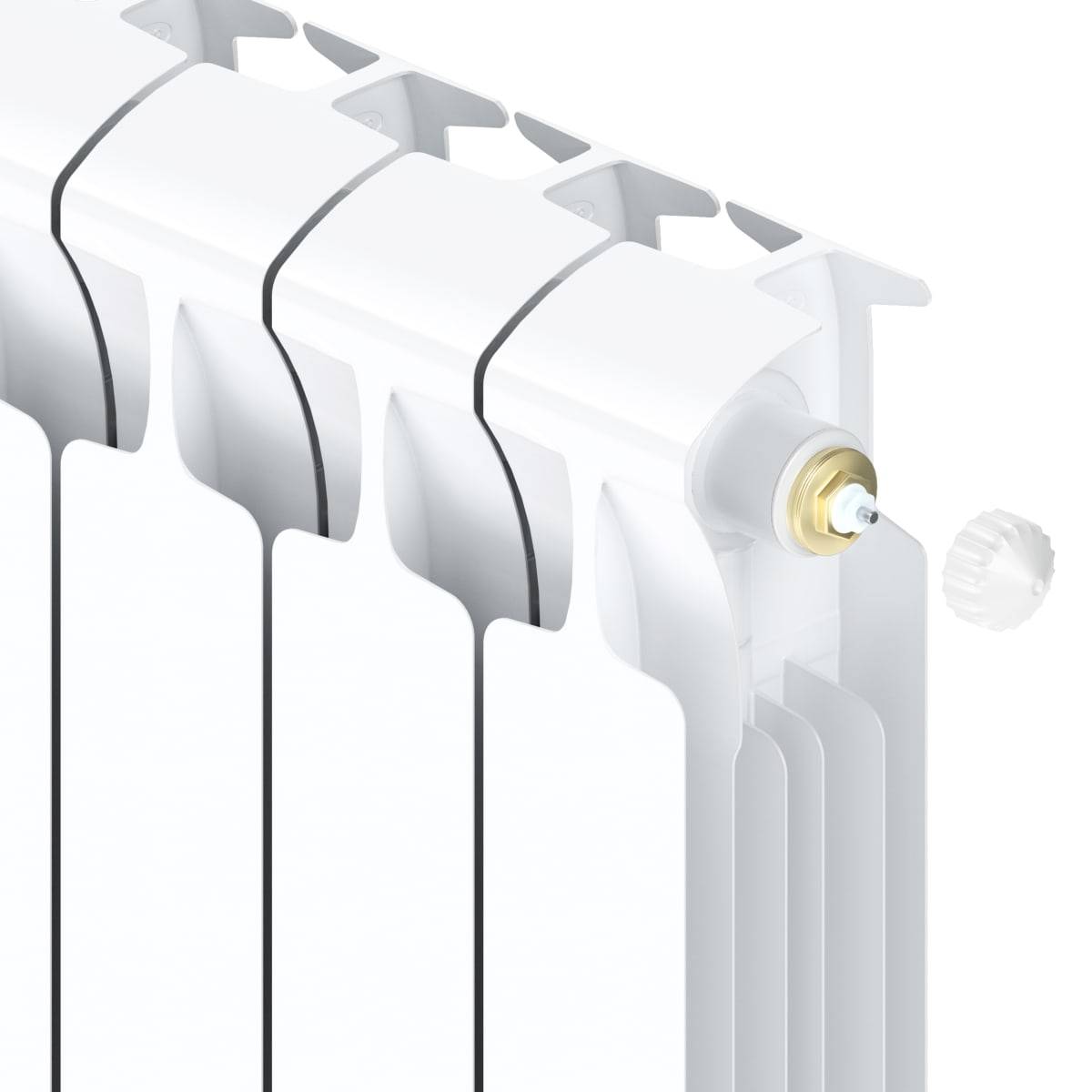

Радиатор биметаллический Radena 500/80
Биметаллические радиаторы отопления с полностью стальным коллектором и повышенной прочности RADENA bimetall производятся в Италии на заводе Galetti.
Биметаллические радиаторы Radena CS разработаны специально для российских условий и полностью адаптированы под осебенности наших отопительных систем.
Радиаторы Radena предназначены для применения в системах водяного отопления как в малоэтажных жилых, административных, так и в высотных зданиях с централизованным отоплением и повышенном давлении в системе отопления. Высокая теплоотдача позволяет использовать радиаторы RADENA bimetall в низкотемпературных системах отопления. Биметаллический радиатор RADENA bimetall состоит из секций, соединенных с помощью стальных ниппелей и паронитовых (безасбестовых) прокладок. Универсальные радиаторы RADENA bimetall могут использоваться как в автономных, так и в центральных системах отопления. Внутренняя часть секции радиатора отопления состоит из вертикальной и горизонтальной стальных труб, для прохода теплоносителя. Стальной каркас заключен в оболочку из высокопрочного алюминиевого сплава методом литья под давлением.
Конструкция радиатора RADENA bimetall исключает контакт теплоносителя с алюминиевым корпусом.Полностью стальной каркас биметаллического радиатора RADENA обеспечивает высокую коррозийную стойкость, максимальную прочность и длительный срок эксплуатации. Алюминий, обладающий исключительной теплопроводностью, повышает теплоотдачу и уменьшает инертность прибора.
Биметаллический радиатор Радена окрашен в несколько слоев эпоксидным полиэстером, методом анафореза и электростатического напыления порошковой эмали. Рабочее давление радиатора Радена — 25 атм. опрессовочное 40 атм.
Внимание! Остерегайтесь подделок!
Уважаемые покупатели, будьте внимательны при покупке радиаторов Radena!
Чтобы уберечь себя от приобретения некачественных радиаторов отопления, обращайте внимание на отличительные графические элементы на упаковке. Они помогут Вам сделать правильный выбор!

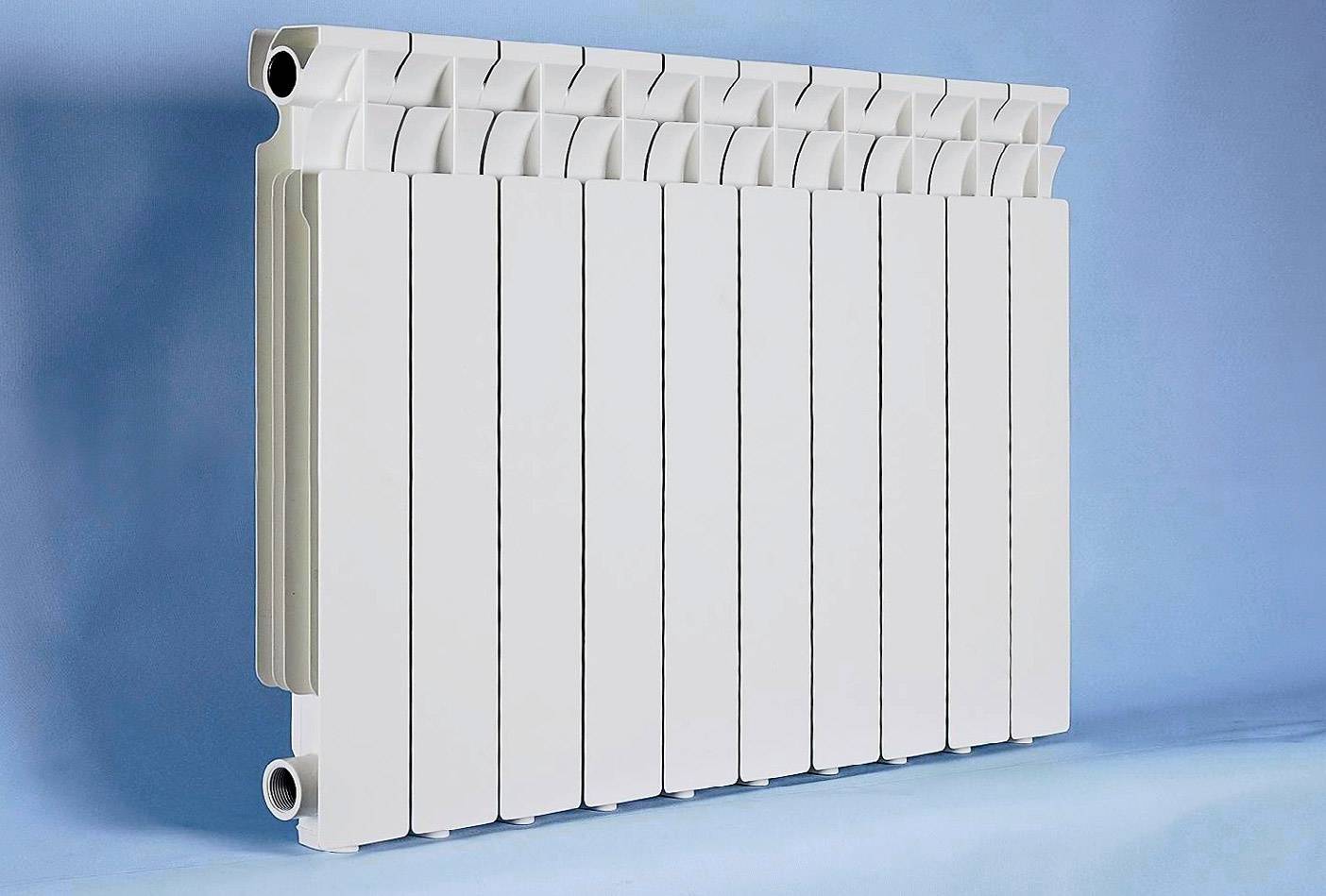

Радиатор биметаллический секционный RADENA bimetall
| Модель радиатора | RADENA Bimetall 500 |
| Рабочее давление теплоносителя, атм. | 25 |
| Испытательное давление, атм. | 40 |
| Давление на разрыв, атм. | 90 |
| Теплоотдача одной секции, Вт | 185 |
| Максимальная температура теплоносителя, oC | 110 |
| Содержание кислорода в теплоносителе, не более, мг/л | 0,02 |
| Значение водородного показателя pH | 6 — 10,5 |
| Емкость одной секции, л | 0,22 |
| Вес одной секции, кг | 1,95 |
| Высота секции (a), мм | 552 |
| Межосевое расстояние (b), мм | 500 |
| Глубина секции (с), мм | 85 |
| Ширина секции (d), мм | 80 |
| Диаметр входного отверстия | 1″ |
| Цвет | Белый RAL 9016 |
Расчет площади для радиаторов CS500
| кол-во секций радиатора | высота радиатора | ширина радиатора | Отапливаемая площадь при высоте потолка до 3 м. |
| 4 | 552 мм | 323 мм | 7-8 м2 |
| 5 | 552 мм | 404 мм | 9-10 м2 |
| 6 | 552 мм | 485 мм | 11-12 м2 |
| 7 | 552 мм | 566 мм | 12-13 м2 |
| 8 | 552 мм | 647 мм | 14-15 м2 |
| 9 | 552мм | 728 мм | 15-16 м2 |
| 10 | 552 мм | 809 мм | 17-18 м2 |
| 11 | 552мм | 890 мм | 19-20 м2 |
| 12 | 552 мм | 947 мм | 21-22 м2 |
Что следует учесть при выборе радиатора?
Для достижения должного теплового эффекта необходимо рассчитать полную мощность батареи. Биметаллическое оборудование – недешевое приобретение, поэтому следует позаботиться о его долговечности. Добросовестное исполнение радиатора гарантируют проверенные производители.
Оценка возможностей – тепловой расчет
Определившись с подходящими техническими характеристиками и габаритами биметаллических радиаторов, надо рассчитать нужное количество секций.
Базовая формула: N=Pобщ./Pпасп., где Pобщ. – требуемая мощность батареи для всего помещения, Pпасп. –тепловая мощность секции по сопроводительным документам
Показатель теплоотдачи секции берется из паспорта радиатора, а суммарную мощность необходимо вычислить.
Расчет по площади
Нормированная величина тепловой мощности на 1 кв.м жилого пространства для средней климатической полосы при условии стандартных потолков (250-270 см):
- наличие одного окна и стены с выходом на улицу – 100 Вт;
- в комнате окно, две смежные с улицей стены – 120 Вт;
- несколько окон и «внешних» стен – 130 Вт.
Пример. Мощность секции – 170 Вт, общая площадь обогреваемой комнаты – 15 кв.м. Дополнительные условия: окно – 1, внешняя стена – 1, высота потолка – 270 см.
N=(15*100)/170 = 8.82.
Округление выполняется в сторону увеличения. Значит, для отопления комнаты необходимо задействовать 9 секций по 170 Вт.
Расчет по объему
СНиП отдельно регламентирует количество тепловой мощности на 1 куб.м помещения в размере 41 Вт. Зная объем отапливаемой комнаты легко рассчитать теплоотдачу всей батареи.
Пример. Обогрев помещения с предыдущими параметрами. Для чистоты эксперимента мощность секции оставляем неизменной – 170 Вт.
N=(15*2.7*41)/170= 9,76.
Необходимо устанавливать радиатор на 10 секций. Второй расчет считается более точным
При вычислениях следует уделить внимание источникам тепловых потерь внутри помещения
Расчетное значение необходимо увеличить на 10%, если квартира размещена на первом/последнем этаже, помещение имеет большие окна или толщина стен не превышает 250 мм
Как избежать подделок: осмотр радиатора
Кроме анализа паспортных данных, нелишним будет провести визуальную оценку товара. Некоторые производители в погоне за клиентами склонны «приукрашивать» свои изделия, внося в документацию некорректные данные.
Прежде всего, обращают внимание на толщину сердечника и алюминиевой «рубашки», габаритные размеры, вес и качество комплектующих. Стальной сердечник
Минимальная толщина стальной трубки – 3 мм. При меньших типоразмерах значительно снижается заявленная прочность изделия – стойкость к гидроударам и развитию коррозийных процессов
Стальной сердечник. Минимальная толщина стальной трубки – 3 мм. При меньших типоразмерах значительно снижается заявленная прочность изделия – стойкость к гидроударам и развитию коррозийных процессов.
Стенки тонкого металла открывают доступ теплоносителя к алюминиевой «оболочке», которая в виду химической активности начинает быстро разрушаться
Результат некачественного стального сердечника – образование сквозных отверстий и создание аварийных ситуаций на теплосети.
Оребрение радиатора. Алюминиевые панели необходимо проверить на прочность – они не должны сгибаться от усилий пальцев одной руки. Минимальная толщина панелей – 1 мм.
Лучше выбирать модели с профилированными каналами между ребрами. Образованный конфузор повышает скорость воздухопотока, увеличивая интенсивность конвективного теплообмена.
Для снижения травмоопасности наружные кромки алюминиевых панелей закругляют. На поверхности не должно быть потеков, неровностей окраски и «просветов»
Габариты и вес. По индивидуальному заказу возможно изготовление радиаторов с шириной секции меньше 80 мм. Однако магазинные модели с несоответствующим параметром, скорее всего, подделка.
Некоторые производители для снижения себестоимости значительно урезают ширину внутренних ребер, «маскируя» их за фронтальными панелями стандартного размера. Эта мера ухудшает теплоотдачу биметаллического радиатора.
Комплектующие батареи. Проверить качество прокладок и ниппелей на месте практически невозможно. Следует полагаться на имя производителя и гарантийный срок. Благонадежные компании гарантируют до 15-20 лет беспроблемной работы.
Компания Radena – краткая информация
Под рассматриваемой торговой маркой выпускаются разнообразные радиаторы секционного типа. Разработка изделий осуществляется в Италии, производители которой следуют европейским стандартам качества. Продаваемое непосредственно на отечественном рынке оборудование учитывает особенности местного климата. Естественно, оно располагает необходимыми документами. Иначе никто бы не допустил товары к реализации в торговых точках.

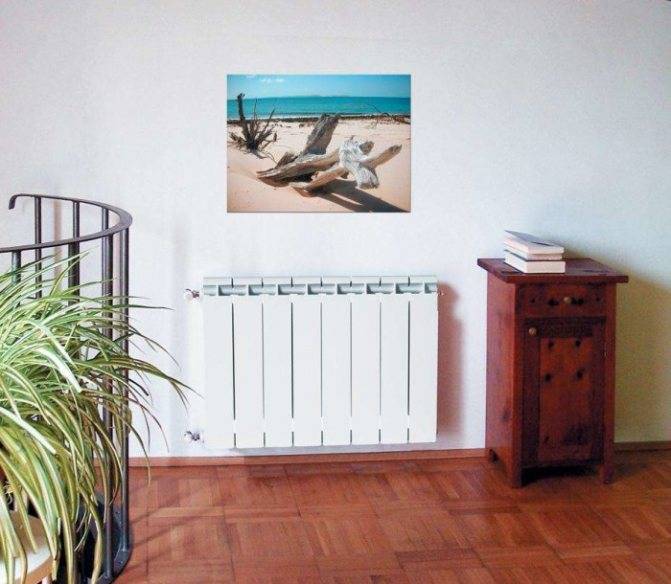

Пример радиатора Radena в домашнем интерьере.
Поскольку Radena охватывает множество рыночных сегментов, радиаторы компании считаются универсальными моделями. При необходимости изделиями реально отапливать административные или жилые здания. Промышленные объекты и общественные постройки тоже входят в область использования продукции.
При нанесении защитного покрытия на поверхность отопительного оборудования соблюдаются опять-таки европейские требования относительно экологичности и безопасности. Выделение вредных веществ в окружающую среду исключено как факт. После изготовления радиаторы пакуются в специальную плёнку и погружаются в коробки из прочного картона. Благодаря этому они не повреждаются по пути к покупателям, чего нельзя сказать о ряде других аналогичных товаров.
Внешняя часть упаковки содержит важную информацию. К ней относится модель радиатора, схема, по которой он должен размещаться, и основные технические свойства
Обязательно обращайте внимание на перечисленные данные, чтобы не совершить ошибку. Каждая единица продукции имеет техпаспорт
Упаковка радиатора и обозначения на ней.
Технические особенности радиаторов Радена
Размер радиатора. При выборе отопительного оборудования данного бренда вы должны помнить, что высота радиатора отличается в зависимости от модели. Расстояние между осями для каждой модели тоже различно.
Чтобы радиатор служил вам как можно дольше, производитель рекомендует дополнительно установить автоматические или ручные воздухоотводчики.
Бренд Радена выпускает биметаллические и алюминиевые радиаторы. Алюминиевые радиаторы имеют определенную форму коллекторов – они представляю собой широкой эллипс. Благодаря этому обеспечивается наименьшее сопротивление водному потоку и из-за этого у каждой секции высокая теплоотдача. Все это увеличивает срок службы радиатора.
Еще одна отличительная черта этих радиаторов в том, что они проходят двухэтапное окрашивание. Каждая секций покрыта слоем краски как внутри, так и снаружи – данная краска защищает радиатор от коррозии. Существует еще много мелких деталей, которые добавляют плюсики радиаторам Радена
Пользователи обращают внимание на то, что благодаря уникальной технологии межсекционных прокладок радиатор полностью герметичен; на не залитую краской резьбу – мелочь, а эстетически приятно
Биметаллические батареи Radena
Как уже говорили, «Радена» — полный биметалл. Что это значит? Что и вертикальный, и горизонтальные коллекторы выполнены из стали. Для чего это делают? Первая причина — исключить контакт алюминия с теплоносителем, который в сетях централизованного отопления очень далек от нормы. Алюминий, как известно, химически активный металл, и при высоком уровне pH он быстро коррозирует, что приводит к появлению течей. Потому и выставляют производители требования по водородной активности: чтобы была гарантия длительной эксплуатации.
Краткие данные, характеризующие радиаторы из и стали (биметаллические)
Вторая причина использования стали в радиаторах — повышение прочности. Алюминий и его сплавы — металл мягкий, а так как перепады давления в сетях централизованного отопления могут быть очень немалые, не все алюминиевые батареи могут их переносить. Особенно если для экономии, стенки коллекторов сделаны тонкими. А сталь, даже небольшой толщины выдерживает большие давления, чем алюминий.
Виды радиаторов Радена
Алюминиевые радиаторы чаще устанавливают в жилых домах Модели отопительных батарей компании делятся на два вида:
- алюминиевые;
- биметаллические.
Продукты из алюминия применяются в основном в жилых домах, а биметаллические конструкции являются универсальными.
Алюминиевые
Оптимальный вариант использования алюминиевых радиаторов – отопление частного дома и малоэтажных зданий. Батареи отличаются максимальной теплоотдачей, небольшим весом и надежностью эксплуатации. Особенностями конструкции являются:
- толстые стенки вертикального канала;
- сечение коллектора в виде эллипса;
- плавный профиль оребрения.
Батареи рассчитаны на температуру теплоносителя 110°C, давление до 16 атмосфер. Они продаются с четным количеством секций.
Биметаллические
Рабочее давление радиаторов из биметалла — 25 атмосфер Продукция характеризуется повышенной прочностью и стойкостью к высокому давлению – рабочий показатель 25 атмосфер. Внешняя часть конструкции изготавливается из алюминия, а внутренняя из сплава стали. Такая комбинация делает изделие стойким к коррозии и нагрузкам, повышает отдачу тепла, улучшает внешний вид. Базовый вариант покраски белый, но можно заказать поставку нужного оттенка.
Продукция разработана по европейским стандартам, она рекомендуется для установки в многоэтажных домах.
Дополнительные плюсы
Еще одна особенность – это двухэтапное окрашивание. Все секции на первом этапе проходят обработку, их зачищают, а после обезжиривают, подготавливая поверхность окрашивания. Каждая секция снаружи и внутри покрывается слоем краски, которая защищает материал от коррозии. Существует и множество мелочей, которые добавляют плюсы в пользу радиаторов . Пользователи отмечают, что самоцентрирующиеся графитовые межсекционные прокладки обеспечивают полную герметичность. Краской резьба не залита, она отличается ревностью и глубиной. Домашние мастера отмечают в качестве плюса еще и защищенность торцов, после распаковки батареи и сразу же можно устанавливать.

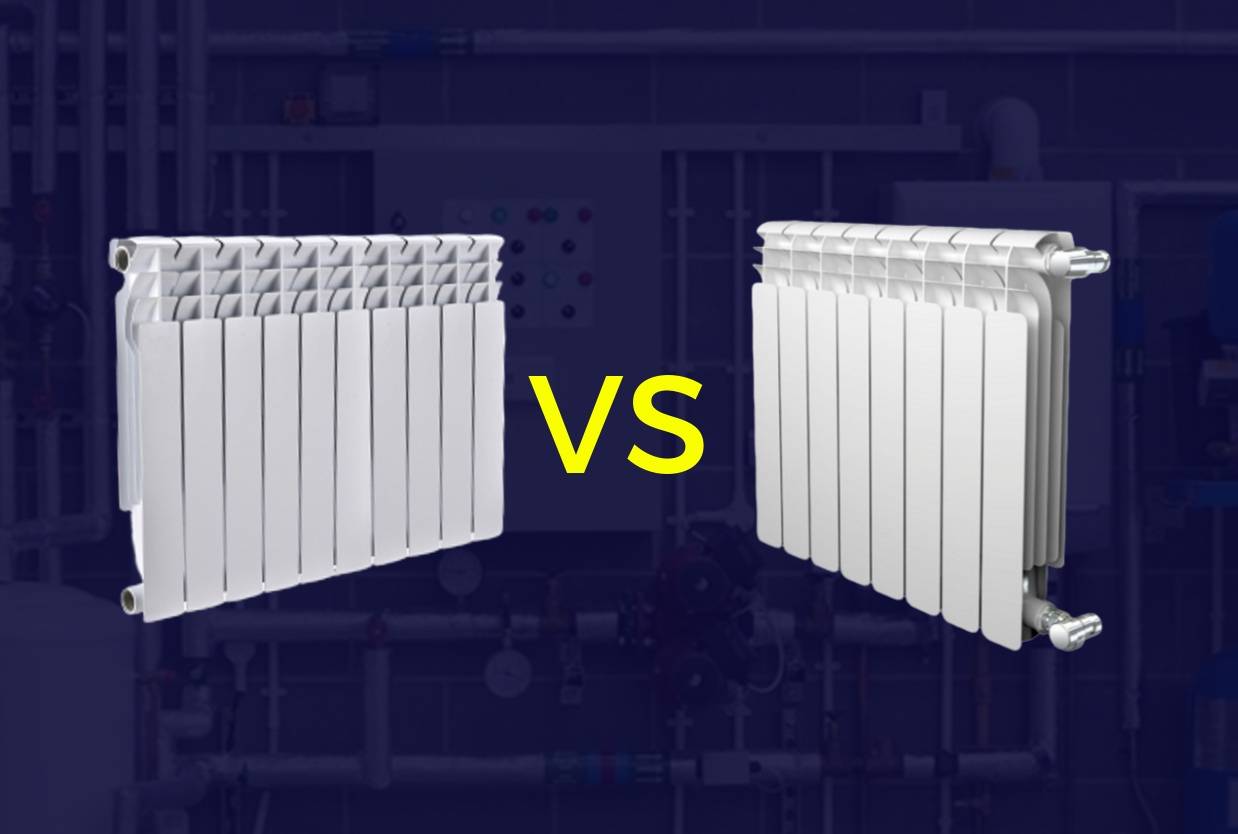

Сравнение алюминиевых и биметаллических батарей
Алюминиевые радиаторы хорошо выглядят и смотрятся аккуратно, у них — несколько секций, которые соединяются между собой ниппелями. Между секциями содержатся прокладки, они обеспечивают нужную герметичность. Изнутри расположены рёбра, они увеличивают площадь отдачи тепла до 0,5 м2. Изготавливаются такие батареи по одной из существующих сегодня технологий. Например, экструзионный метод позволяет получить более дешевые и легкие изделия, однако их качество нельзя назвать высоким. Сегодня в Европе уже отказались от данной методики.
Если вы задумались над вопросом о том, чем отличаются радиаторы отопления биметаллические от алюминиевых, то стоит обратить внимание на то, что последние могут выполняться еще методом литья. Изделия получаются дороже, но прослужат более длительное время. Биметаллические батареи изготавливаются с использованием двух разных металлов
Корпус имеет ребра, в основе которых лежит алюминиевый сплав. Внутри корпуса содержится сердечник из труб, по ним протекает горячая вода. Такие трубы изготавливаются из меди или стали, однако первый вариант сегодня встречается все реже. Многие потребители думают еще и над тем, как узнать, радиатор алюминиевый или биметаллический перед ними. Диаметр последних меньше по сравнению с алюминиевыми моделями. Поэтому существует более высокая вероятность их засорения. Когда потребители рассматривают преимущества биметаллических радиаторов перед алюминиевыми, они прежде всего отмечают более привлекательный внешний вид. Ведь все компоненты подобных изделий спрятанный внутри, поэтому дизайн способен удовлетворить самые изысканные запросы
Биметаллические батареи изготавливаются с использованием двух разных металлов. Корпус имеет ребра, в основе которых лежит алюминиевый сплав. Внутри корпуса содержится сердечник из труб, по ним протекает горячая вода. Такие трубы изготавливаются из меди или стали, однако первый вариант сегодня встречается все реже. Многие потребители думают еще и над тем, как узнать, радиатор алюминиевый или биметаллический перед ними. Диаметр последних меньше по сравнению с алюминиевыми моделями. Поэтому существует более высокая вероятность их засорения. Когда потребители рассматривают преимущества биметаллических радиаторов перед алюминиевыми, они прежде всего отмечают более привлекательный внешний вид. Ведь все компоненты подобных изделий спрятанный внутри, поэтому дизайн способен удовлетворить самые изысканные запросы.
Показатели теплоотдачи
Еще одна разница между алюминиевыми и биметаллическими радиаторами заключается в теплоотдаче. Мы уже знаем, что чем выше теплоотдача, тем больше тепла получит помещение про одинаковой температуре теплоносителя. И в этом плане биметаллические радиаторы подводят – у них теплоотдача немного ниже, чем у алюминиевых. Все дело в том, что теплоотдача у чистого алюминия выше, чем у других металлов. А в биметаллических батареях часть тепла съедает стальная основа. Разница в теплоотдаче у алюминиевых и биметаллических радиаторов не так велика, как у чугуна и алюминия – она составляет всего десяток-другой Ватт при одинаковых параметрах одной секции. Поэтому этот параметр нельзя считать самым критичным. Но в целом алюминиевые радиаторы здесь вырвались вперед, оставив биметалл позади.
Как мы уже говорили, алюминиевые радиаторы годятся только для малоэтажных домов – здесь их применение, учитывая высокую теплоотдачу, будет вполне оправдано. Если же нужно обогреть высотный дом, то нам ничего не остается, как использовать биметаллические радиаторы с их пониженной теплоотдачей.
Что выбрать?
Стоимость биметаллических радиаторов в среднем на 20% превышает цену на алюминиевые
Алюминиевые радиаторы лучше подойдут для крупных квартир в многоэтажных домах. Они обеспечат достаточную теплоотдачу и не потребуют периодической чистки, что в сочетании с относительно малой стоимостью изделий компенсирует необходимость их замены раз в 15–25 лет.
Биметаллические конструкции лучше устанавливать в частных домах, когда качество и техническое состояние всех труб системы заранее известно. При этом качество воды не будет играть никакой роли в эффективности отопления помещений, а срок службы радиаторов продлится до 25–40 лет.
Видео: выбор радиатора
Надеемся, мы помогли разобраться в широком ассортименте современных радиаторов, ну а выбор типа и конкретной модели остаётся за вами. Желаем тепла и уюта в вашем доме!
Особенности разных конвекторов отопления
Следует понимать отличия между разными видами батарей из двух металлов. Композитные изделия принято классифицировать по следующим критериям: составу внутреннего стержня, внешнему исполнению и типу использованного металла.
Биметаллические и полубиметаллические радиаторы
Пользователи часто путают истинные биметаллические батареи с «полукровками» – полубиметаллическими аналогами.
Алюминий задействован для изготовления внешнего кожуха прибора. Сердечник конвектора на 100% состоит из нержавеющей стали или меди. В процессе производства трубы, размещенные в специальные формы, заполняются под давлением алюминием – образуется герметичная конструкция.
Полноценный биметалл стойко переносит давление централизованной и автономной системы отопления.
Внутренний «скелет» радиатора собран из двух металлов: вертикальные направляющие – нержавеющая сталь, горизонтальный трубопровод – алюминий. Возможна и обратная комбинация.
Подобный альянс металлов не в состоянии обеспечить должную надежность коммуникаций центрального отопления. В теплоносителе может содержаться щелочь, которая во взаимодействии с алюминием провоцирует появление коррозии. Разрушительные процессы со временем «переходят» и на стальные составляющие радиатора.
Кроме того, целостность изделия может оказаться под угрозой из-за теплового расширения металлов – при граничных температурах возможны протечки.
От покупки некачественного композита лучше отказаться, особенно если речь идет о централизованном отоплении.
Секционные и монолитные модели
Среди многообразия биметаллических батарей отопления выделяют два типа конструкций:
- секционные:
- монолитные.
Модели, собираемые из секций, привлекают вариативностью характеристик. Они предоставляют возможность приобрести прибор с точными значениями теплоотдачи, требующимися для обогрева помещений. Монолитные такими плюсами не обладают.
Разборные радиаторы, панели которых соединены при помощи ниппелей. Горизонтальные отрезки труб отдельных секций имеют разнонаправленную резьбу для стыковки крепежных ниппелей и уплотнительной накладки.
Недостатки секционных радиаторов:
- стыки – слабые места коллекторов, где вероятны протечки;
- ограниченность рабочего давления – до 20-30 бар.
К веским недостаткам относят также частичное попадание теплоносителя на алюминиевую «рубашку» при протекании.
Перечисленных недостатков лишены цельные модификации. Литой радиатор способен выдержать скачки давления в пределах 100 атмосфер.
Для высотных зданий (10 и более этажей) специалисты рекомендуют выбирать цельные радиаторы, так как в отопительной системе будет значительное давление.
Медный или стальной сердечник?
Большинство производителей предлагают гибридные батареи со стальным трубным каркасом. Основная причина – ценовая доступность металла и хорошие прочностные характеристики. Симбиоз стали и алюминия позволил достичь стойкости к колебаниям давления в системе отопления, повысить уровень теплоотдачи конвектора и снизить его инертность.
Преимущества батарей с медным сердечником:
- вероятность появления коррозии отсутствует;
- трубопровод из меди переносит любые гидроудары – оптимальный вариант для эксплуатации в отечественных системах централизованного отопления;
- высокая эффективность прибора – теплоотдача меди превосходит показатели стали.
Медно-алюминиевые радиаторы отличаются длительностью службы – более 50-ти лет. Недостаток медных модификаций – высокая цена.
Конструктивные особенности
Конструкция приборов отопления может быть разной:
- Секционные батареи. Из названия можно понять, что они состоят из отдельных секций, которые можно соединять между собой. Их количество зависит от площади отапливаемого помещения. Чем больше секций, тем теплее.
- Панельные батареи. Состоят из пластин, соединенных между собой конвекционной секцией. Она увеличивает мощность теплоносителя. Рекомендованное количество устанавливаемых пластин – от 3 до 5.
- Трубчатые батареи. Конструкция похожа на ту, которая применяется в секционных приборах. Количество труб варьируется от 2 до 6 штук. Такой теплоноситель отдает тепло исключительно за счет конвекции.
Все отопительные приборы отличаются по многим параметрам. Это – теплоотдача, внешний вид, материал, из которого они изготовлены. Чтобы узнать, какой лучше радиатор, стальной или биметаллический, у радиатора нужно подробно рассмотреть характеристики, достоинства и недостатки. Придется учесть множество факторов, чтобы понять, какой теплоноситель подойдет именно в вам.
Особенности технологий «Радена»
Сначала поговорим об алюминиевых радиаторах. Первая и очень важная их особенность — форма горизонтального и вертикального коллектора — это широкий эллипс. Такая форма создает наименьшее сопротивление потоку теплоносителя, потому его проходит много, и теплоотдача у секций хорошая. Сам коллектор при этом испытывает меньшие нагрузки, что способствует повышению надежности и срока службы.
Вторая особенность — толщина стенок вертикальных трубок: она у этого производителя всегда больше 1,9 мм, что сравнимо с толщиной труб для подводки теплоносителя. И это еще один плюс к прочности и надежности.
Они гарантируют тепло и уют на протяжении многих лет
Биметаллические радиаторы Radena отличаются не меньшей надежностью. Это полный биметалл, с толстостенными коллекторами из стали. Причем сталь используется высокоуглеродистая, из-за чего водородный показатель изменяться может в очень широких пределах: pH от 6 до 10,5.
Третья особенность: двухэтапная покраска. Сначала все секции проходят предварительную обработку. Их зачищают, потом обрабатывают обезжиривающими составами, подготавливая поверхности к покраске. Далее каждая секция внутри и снаружи покрывается слоем краски (технология анафореза). Это — защита от коррозии
Обратите внимание, обрабатываются все поверхности. Внутри тоже
Найти вторую кампанию, которая окрашивает радиаторы внутри, будет очень непросто. Затем снаружи наносится еще один слой — эпоксидная порошковая краска. Напыление происходит в электростатическом поле, что обеспечивает высокую стойкость покрытия.
Все отзывы положительные. В это просто трудно поверить
Окраска очень надежная, не выцветает со временем и не меняет цвет, не отслаивается, брака не бывает — это со слов монтажников. Прокраска равномерная со всех сторон. Секции можно разбирать и собирать, внешний вид при этом не страдает, сколы и тещины не образуются.
Далее «мелочи», которые добавляют плюсы в пользу радиаторов:
- Межсекционные прокладки — графитовые, самоцентрирующиеся. Потому при сборке/разборке радиатор всегда ровный. Никогда не течет.
- Резьба глубокая и ровная, краской не залита.
- Торцы всегда уже зачищены. Достал из упаковки и можно собирать.
- Усилие на раскрутку стабильное, выше 50 Н·м. Очень надежная и качественная сборка.
- Упакованы радиаторы в пузырьковую пленку, коробки усилены по бокам и углам, потому повреждения при транспортировке великая редкость.
Все эти нюансы кажутся несущественными, но говорят о высоком качестве. И все «мелочи» дают давление на разрыв для алюминиевых радиаторов — 52-55 атмосфер. Результат — стабильная клиентура и отсутствие рекламаций.
Схема движения теплоносителя в биметаллических радиаторах с нижним подключением
Это очень похоже на рекламную статью, но качество действительно высокое. Информации, приведенной выше, нет на официальном сайте (частично есть о покраске, и то не все). Видимо, тонкости стараются уберечь от конкурентов. Данные взяты из отзывов монтажников (на сторонних ресурсах).
