Какие есть типы цоколей ламп освещения

GU 4

GU4 – это уменьшенный вариант GU5.3, сама лампа имеет маркировку – MR11, являются уменьшенной копией MR16. Из-за своего размера, они обладают меньшей мощностью, в среднем в два раза, чем у старшего брата, соответственно, дают меньше света. Используются для декоративной подсветки в коробах и нишах.

Тип: с плоским рассеивателем

Стандартный размер: Рассеиватель диаметром ~35мм, глубина от 37мм.

Применение: В декоративной подсветке помещений и мебели.

Маркировка GU4: GU – штырьковые контакты, расстояние между штырьками 4 мм.

Как вы уже поняли, значимые когда-то различия в типе цоколя, теперь не столь актуальны, в связи с появлением светодиодных ламп, которые имеют низкое энергопотребление, не нагреваются и невероятно долговечные. Возможно когда-то, будет введен один общий стандарт и количество цоколей будет существенно снижено.

Сейчас же, если вы покупаете новые точечные светильники, например, для натяжного потолка, обращайте внимание на тип лампы по способу свечения, её мощность, цветовую температуру и световой поток, а не на цоколь, он не так важен. Это знание вам пригодится разве что при замене существующих лампочек, если они перегорят

Это знание вам пригодится разве что при замене существующих лампочек, если они перегорят.

Особенности конструкции

Конструкция имеет двухштырьковый разъём, известный также под названием bipin, или 2 pin. По частоте использования данного типа они занимают второе место после резьбового. Такая разновидность конструкции обозначается латинской буквой G вместе с буквами и цифрами после неё. Обычно это также латинские буквы X, Y, Z или U, которые информируют о размерах и конструктивном выполнении изолятора.
Цоколь для галогенных источников света производится из стекла по причине того, что нагревание галогенных ламп достигает 300 градусов. При такой температуре пластик начинает плавиться.
Для светодиодов основной корпус делают из пластмассы. Температура нагрева в среднем составляет 70 градусов. При ней пластик не плавится.
Расстояние между двумя контактами у обоих типов – 9 миллиметров.
Существует также два вида патронов G9 – керамический и пластмассовый.
Керамический патрон предотвращает возникновение короткого замыкания. Он хорошо подходит для светильников, которые работают в течение долгого времени. Керамика не подвержена негативному температурному воздействию.
Пластиковый тип патрона подходит для светодиодных ламп. Он лёгкий и не бьётся при ударе. Не стоит его эксплуатировать, так как он имеет свойство плавиться.
Патроны типа G9 хорошо защищают от пыли, грязи и проникновения влаги. Они просты в эксплуатации – не нужно выкручивать лампочку, а достаточно лишь вытащить старую и вставить новую. В отличие от всем известных цоколей E14 и E27, G9 не пригорает к патрону.

Что такое лампа накаливания

Лампа накаливания, далее ЛН – это источник искусственного света, в котором световой поток получают разогревом тонкой металлической нити до температуры свечения раскаленного металла. Для нагрева по нити пропускают электрический ток. Первые лампы имели нить из обугленного органического вещества, например, из бамбука, в виде волокна.

Чтобы нить быстро не сгорала, из колбы откачивали воздух и герметизировали. Или заполняли колбу газовым составом, в котором нет окислителя – кислорода. Такие газы называют инертными – аргон, неон, гелий, азот и пр. Эти газы названы так потому, что они не вступают в реакцию с металлами, т.е. инертны.

Лампа с угольной нитью

Первые лампы с угольной нитью накаливания имели рабочий ресурс не более десятка часов. Он был значительно увеличен после замены угольной нити на тонкую металлическую проволоку.

Такой свет называли светом каления, т.е. светом раскаленного металла. А нить назвали нитью накаливания. Например сталь, нагретая до температуры 1200°C, светится желто-белым светом, а при 1300°C – практически белым.

В конце 19 века угольную нить, которая быстро перегорала, заменили тугоплавкими металлами – вольфрамом, молибденом, осмием или окисями металлов – циркония, магния, иттрия и др.

При большой мощности нити накаливания делают «разветвленной» формы. Проекционные источники света для создания направленного потока имеют нить сложной конфигурации, образуя плоскую конструкцию, перпендикулярную оси излучения. Внутри колбы при этом размещается отражатель света, например в виде тонкого слоя напыленного металла – серебра или алюминия.

Лампа накаливания общего назначения – ЛОН, в колбе «груша». Прямая короткая нить в виде спирали свидетельствует о небольшом рабочем напряжении – 12, 24 или 48-50 В и мощности не выше 10-20 Вт.

Для питания лампы напрямую от существовавшей в то время электросети, имевшей постоянное напряжение 110 В нужна была длинная и тонкая металлическая нить. Это обеспечивало увеличенное сопротивление, а значит для разогрева требовался меньший ток.

Для плотной «упаковки» в небольшом объеме колбы из прозрачного стекла нить, многократно сгибая, размещали на проволочных держателях.

«Сложенная» в несколько раз длинная нить накаливания в лампе Эдисона современного исполнения.

Еще одна современная лампа Эдисона. Хорошо видны параллельно расположенные участки нити накаливания.

Такое изгибание нити усложнило конструкцию первых источников света, которые работали значительно дольше «угольных». Прорывным в разработке конструкции лампочек накаливания стало предложение скручивать нить в спираль. Это уменьшило ее размеры в разы.

Еще меньший размер тела накаливания получили, свернув тонкую спираль во вторую спираль, но большего диаметра. Двойную спираль назвали би-спиралью.

Би-спираль увеличена в 10-20 раз. Видно что она введена и обжата в петле проволочной арматуры, растягивающей нить накаливания на тоненьких штырьках.

Следующим этапом развития источников света стал переход на сети переменного тока и применение трансформатора для снижения напряжения питания ламп.

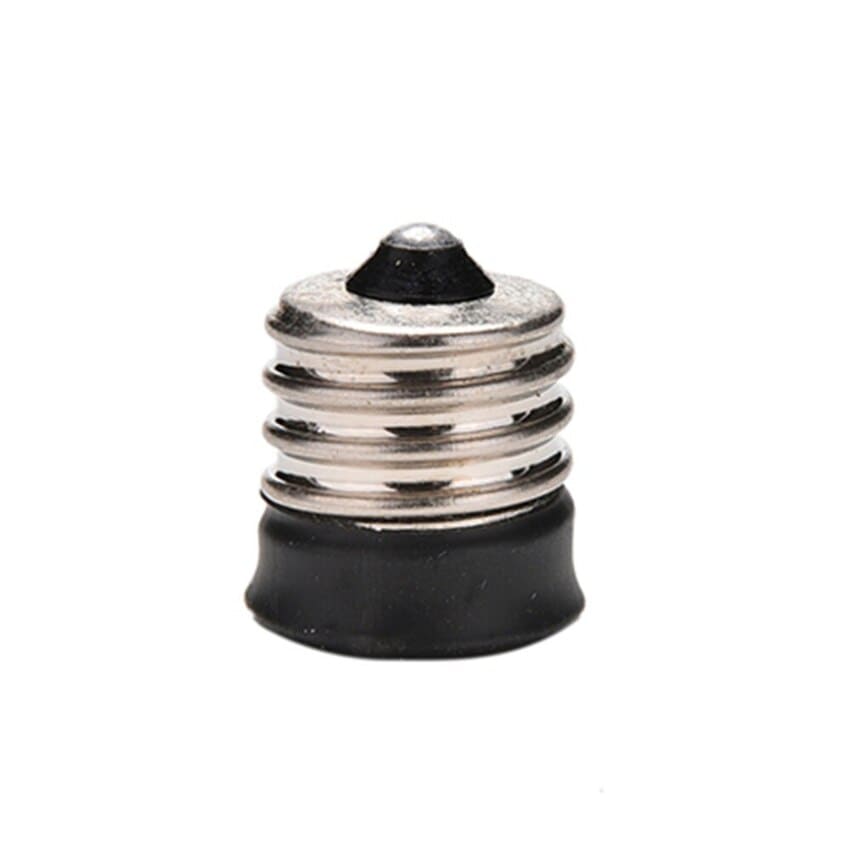

Резьбовые цоколи E

Самое широкое распространение получили резьбовые цоколи E, которые используются в большинстве осветительных бытовых и промышленных приборов. Цоколь имеет металлический корпус с винтовой резьбой, который отлично фиксирует лампу в патроне. Контактная группа удобно разнесена с точки зрения электрической безопасности: центральный контакт в глубине патрона и боковой контакт на металлической резьбе. Вкручивание обеспечивает отличное прилегание контактной группы, что обеспечивает минимальное переходное сопротивление, воздействующее на разогрев контактов и падение мощности осветителя.

К неудобствам такого цоколя можно отнести необходимость вкручивание на несколько витков, что в ограниченном пространстве крайне неудобно. К тому же точное позиционирование осветительного элемента невозможно, поэтому лампы с цоколем E предназначены для рассеянного освещения.

Конструкционные особенности таких ламп не ограничивают применение по напряжению, поэтому с таким цоколем можно встретить лампы на 12, 24, 36, 42, 110 и 220 В. Причем формат цоколей для обеспечений электрической безопасности у всех этих ламп разный, так лампы E17 и E26 предназначены для сети 110 В, а их аналоги E14 и E27 — для сети 220 В.

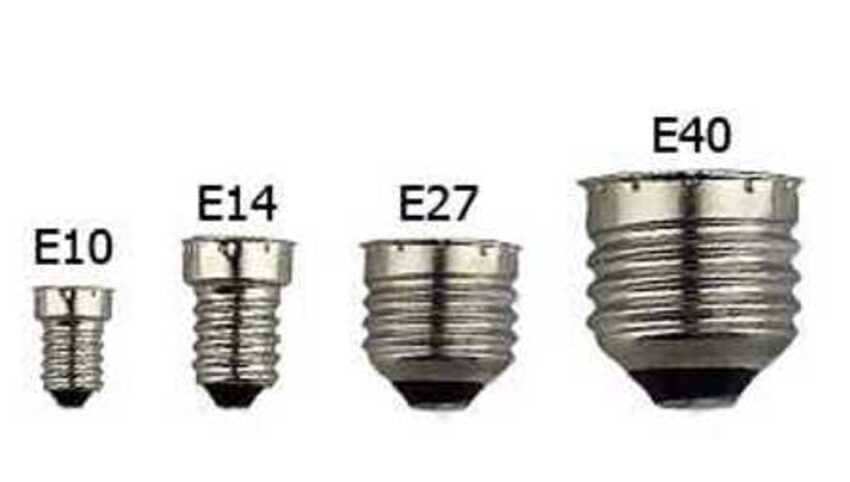

Можно встретить целый модельный ряд ламп с винтовыми цоколями:

E5 – микроцоколь с диаметром всего 5 мм и с техническим названием LES.
E10 и E12 – миниатюрные цоколи с диаметрами соответственно 10 и 12 мм и с техническим названием MES.
E14 – «Миньон» или SES с диаметром 14 мм. Их можно встретить в торшерах с лампами в виде свечей или шаров.
E17 – малый цоколь (SES диаметром 17 мм)на 110 В с назначением в торшерах, бра и многоэлементных люстрах, где важна минимальная форма осветительного элемента.
E26 – средний цоколь (ES диаметром 26 мм) на 110 В. Используется в большинстве осветительных приборов американского или японского производства.
E27 – средний цоколь (ES) с диаметром 27 мм для 220 В. Используется в большинстве осветительных приборов европейского и отечественного производства.
E40 — большой цоколь с диаметром 40 мм. Применим в осветительных приборах повышенной мощности промышленного назначения.

Лампочки с цоколем E в основном применяются для освещения, поэтому их модернизация по экономичности не останавливается, из-за чего в продаже есть не только классические лампы накаливания, а и энергосберегающие с led-элементами или ртутной трубкой с разрядником. Достаточно большой размер цоколя позволили в нем расположить блок управления питания энергосберегающих ламп.

Устройство и используемые материалы

Чтобы разобраться в конструкции цоколей, для начала нужно выяснить, какие функции выполняет эта часть, и каким характеристикам должна отвечать:

Цоколь выступает проводником электроэнергии от патрона к лампочке.
Используется для фиксации элемента.
Должен выдерживать рабочую температуру.

Перегрев опасен для лампочек.

Выводы ламп накаливания фиксируют обычно мягкими припоями, температура плавления которых составляет 180 градусов. Соответственно, выводы не должны нагреваться до больших показателей. Для компенсации теплового расширения в патронах есть пружинные контакты.

В производстве цоколей разных видов применяются металлы и пластики. Металлические элементы необходимы для соединения и передачи тока.

Металл – хороший проводник.

Типовые конструкции и материалы

Наиболее распространённый стандартный цоколь для лампочки представляет собой резьбовой «стаканчик», в который вклеена стеклянная колба и через который пропущены проводники. Резьбовая часть является одновременно и фиксирующим элементом, и проводником тока. Второй электрический контакт находится снизу, и надёжно изолирован от «массы». Разработан такой цоколь компанией Эдисона в 1880 году. Изначально они изготавливались из дерева, позже из гипса, а до нас дошли уже классические металлические цоколи. Наиболее распространенные стандартные размеры цоколей для дома – это Е27 и Е14 (миньон). Цифра в маркировке означает диаметр наружной резьбы в миллиметрах.

Цоколь Е27

Второй по распространённости тип цоколя для ламп освещения — это штырьковая конструкция, например, G10. Ответный патрон представляет собой гнездо такого диаметра, при котором контактный штырёк плотно входит в него и держится за счёт силы трения. Такие цоколи можно увидеть в настольных светильниках, потолочных и точечных светильниках типа «грибок», а также в некоторых видах бытовой техники. Например, штырьковые лампы применяются в проекторах и студийной аппаратуре.

Цоколь типа G

Существенным недостатком классического резьбового цоколя является его ненадёжность при вибрациях. От них лампочка сама «выкручивается», из-за чего пропадает электрический контакт. Этого недостатка лишены безцокольные лампочки с усиками, в которых форма стеклянной части и проволочные контакты обеспечивают надёжную фиксацию в гнезде. Такие источники света часто встречаются в автомобильной и другой технике, где вибрации являются нормой.

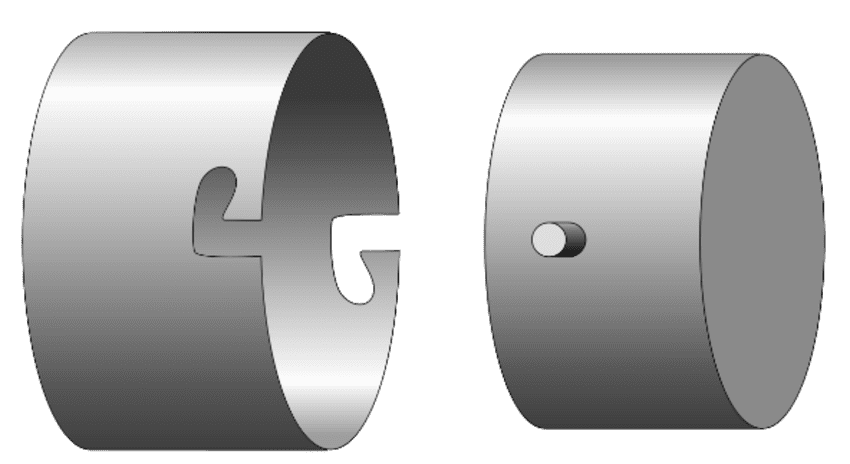

Решить проблему вибраций позволили также байонетные цоколи, на боковой части которых есть один или два штырька. На патроне есть прорези или пазы. Чтобы установить лампочку, её достаточно вставить и немного провернуть. Увидеть такие цоколи можно в автомобильных фарах, указателях поворотов, в габаритных огнях, стоп-сигналах и в противотуманных фонарях.

Основным материалом для изготовления цоколей является металл. Но не абы какой. Металл должен соответствовать, как минимум, трём требованиям. Он должен быть:

распространённым и недорогим;
хорошим проводником тока с небольшим сопротивлением;
устойчивым к коррозии.

Этим требованиям отвечает нержавеющая сталь, алюминий (самый распространённый материал для изготовления цоколей), медь, латунь, бронза и их сплавы. В качестве изолирующих материалов для резьбовых и байонетных цоколей используется эпоксидная смола и другие схожие вещества.

При выборе материалов для изготовления цоколей учитывается воздействие электрического тока на проводники. При протекании через проводящий материал, электрический ток провоцирует его нагревание. Если этот фактор не учесть, цоколь быстро «подгорит» и покроется диэлектрическим нагаром, не пропускающим ток.

Виды ламп

Для каждой разновидности ламп производители изготавливают специальные цоколи. Изделия отличают такие показатели, как мощность светового потока и экономичность использования.

Лампа накаливания

Размеры держателей у данного вида ламп строго стандартизированы. В быту используются светильники с цоколем Эдисона E14, E27 и E40. Встречаются держатели, у которых крепление лампы в патроне осуществляется с помощью трения или нерезьбового соединения.

В США и Канаде используются иные цоколи, это обусловлено напряжением в сети равным 110 В. Размеры диаметров крепежных элементов предотвращают случайное ввинчивание европейских ламп.

Маркируются элементы следующим образом:

Е12 (candelabra);
Е17 (intermediate);
Е26 (standard или medium);
Е39 (mogul).

Галогенная лампа

Популярны среди галогенных ламп изделия с винтовыми цоколями E27 и E14, а также штырьковыми держателями. Разнообразие моделей этого вида обусловлено их широким практическим применением. Так, линейные галогенные лампочки R7s не требуют подключения к сети переменного тока через трансформатор, металлическая часть у них с утопленным контактом.

Примеры ламп со штырьковым цоколем:

GU5.3 – стандартные галогенные устройства с отражателем, компактные и удобные при монтаже и эксплуатации;
G9 – маленькие, яркие галогенные лампочки, монтируются во встраиваемые и потолочные светильники, не требуют подключения через трансформатор;
GU10 – оснащены отражателем и рефлекторной колбой, не требующих использования трансформатора;
G53 – имеют дихроичный отражатель для создания мощного светового пучка, их срок службы не более 3 000 часов;
G4 – миниатюрные изделия для точечных светильников, работающих в сети 12 В.

Энергосберегающая лампа

Этот вид ламп с легкостью вкручивается в классический цоколь «Эдисона» — Е27. В компактных светильниках, настольных приборах и бра чаще используется Е14. Для более мощного освещения используют держатель Е40, который отличается большим диаметром. Держатели энергосберегающих ламп имеют и штырьковый типоразмер.

Наиболее распространённые варианты исполнения цоколей:

2D;
G23;
2G7;
G24Q1;
G24Q2;
G24Q3;
G53.

Люминесцентная лампа

Цоколи для ламп дневного света выпускают с резьбой двух диаметров – стандартным E27 и маленьким E14. Некоторые люминесцентные лампы комплектуются ПРА-пускорегулирующей аппаратурой и подключаются при помощи специального устройства или дросселя. Модели с ПРА внешнего исполнения бывают с 2-х и 4-штырьковыми цоколями.

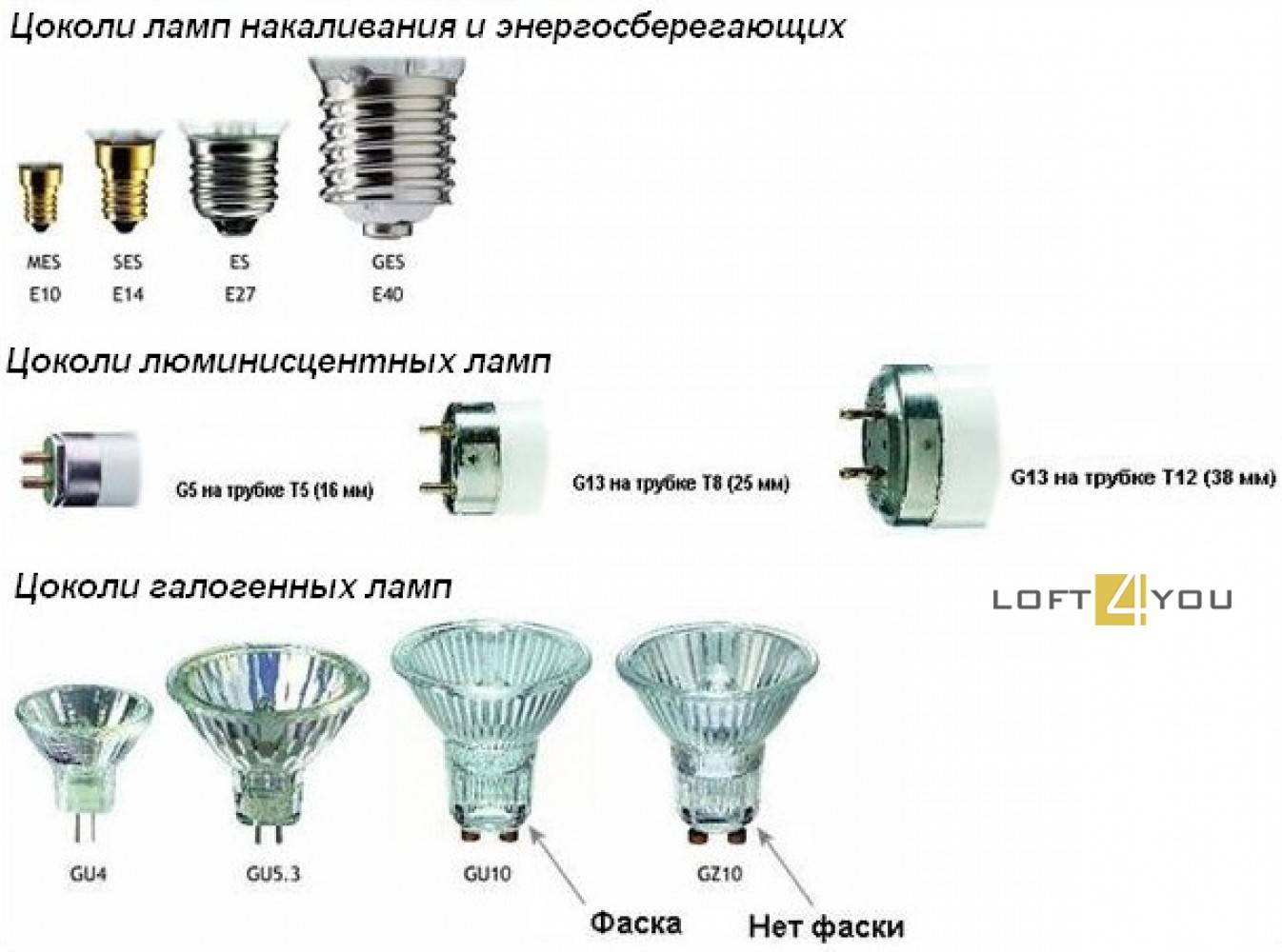

Цоколи для разных типов ламп

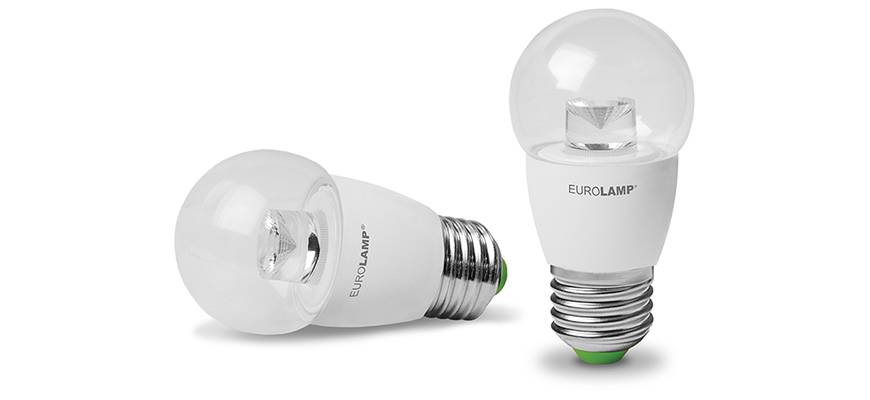

Светодиодная лампа

Устройства комплектуются резьбовыми и штырьковыми видами цоколей.

Области применения светодиодных ламп с различными видами держателей приведены в таблице:

Тип цоколя	Виды освещения и типы приборов
E27	Потолочные и настольные, люстры
E14	Бра, миниатюрные светильники
E40	Уличное и промышленное

Описание конструкций с разными видами цоколей:

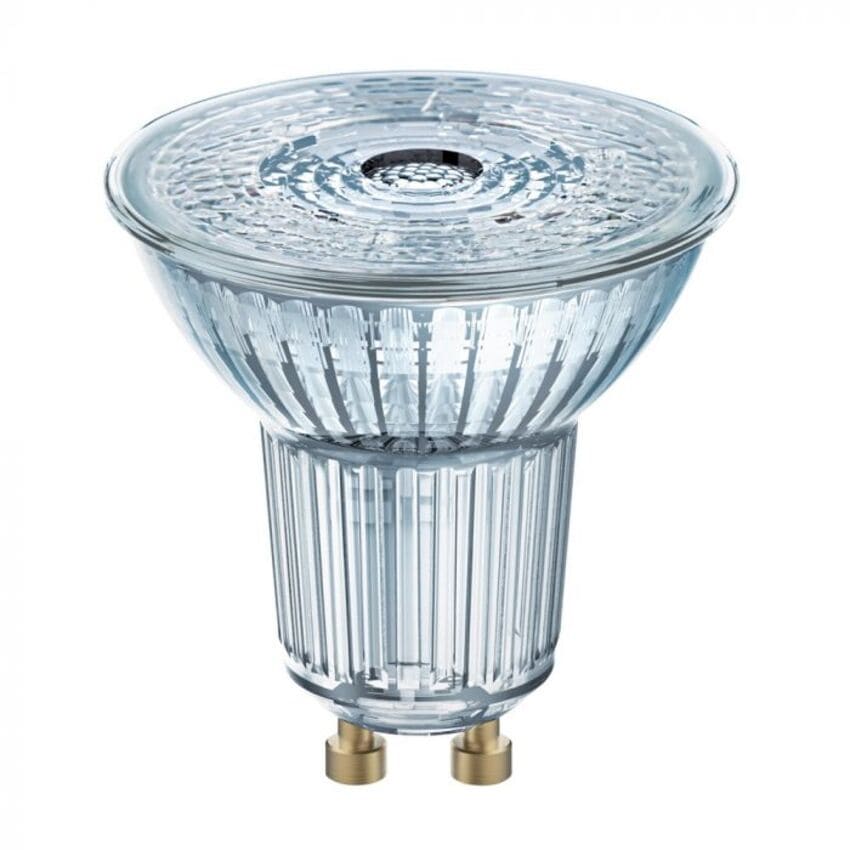

Светодиодные лампы с поворотно-штырьковым цоколем GU10 относятся к типоразмеру MR16, работают по принципу вкручивания и фиксации до упора в специальном замке. Те же MR16 имеют точечные источники света с цоколем GU5.3, которые используются для организации декоративного освещения витрин, подсветки ниш и прочих бытовых целей.
В миниатюрных моделях MR11 для яркого точечного излучения используют элементы типа G4 и G6.35. Самые маленькие лампочки декоративного освещения — с цоколем G4, их второе название – капсульные.
Элемент со штырьковым цоколем G9 представляет собой две вытянутые проволочные петли. Находит применение такой держатель в люстрах и LED устройствах декоративного и акцентного освещения.
Цоколь типа G13 необходим для установки в осветительные приборы типа ЛПО, Армстронг, ЛСП, ЛВО.
Цокольные держатели G23 снабжены добавочным элементом установки в привычный светильник. Лампы для ванн, душевых, настольных устройств – подходящий способ использования подобного вида элементов.
Цоколи GX53 и GX70 применяются при монтаже натяжных, подвесных потолков в жилых и офисных помещениях, приемлемы также для точечных светильников.

Создать качественное, направленное освещение помогает лампа с цоколем G53. Она используется в ресторанах, выставочных и торговых залах, галереях.

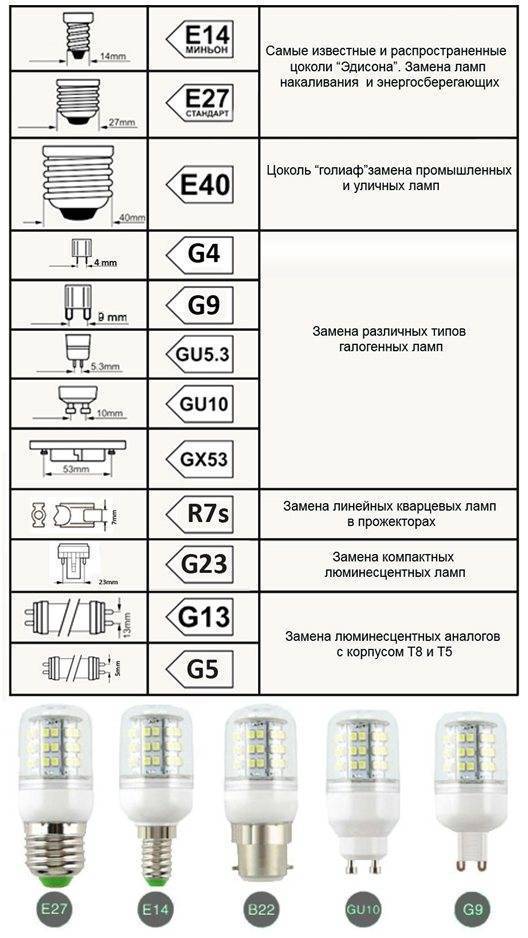

Цоколи светодиодных ламп

Маркировка цоколей

Для быстрой идентификации используют код, состоящий их букв латинского алфавита и цифр. Информация присутствует на упаковке. Некоторые производители указывают основные геометрические размеры крепежа. Заглавная литера в коде обозначает типоразмер, число указывает на диаметр фиксатора (либо сечение колбы, либо расстояние между внутренними частями контактов), а дополнительная маленькая буква определяет число стержней. Иногда в обозначение вводят дополнительное 2- или 3-значное число, указывающее на длину лампочки.

В России действует ГОСТ 25834-83, регламентирующий маркировку. Отдельные требования к нанесению информации формирует стандарт 18620-86. Отечественный регламент требует указания даты изготовления, товарного логотипа производителя и условного обозначения лампочки. Для ряда изделий стандарт требует перечисления данных, обеспечивающих безопасность применения. На фиксаторы распространяются отдельные нормативные акты ГОСТ 17100-79 и 28108-89.

Основная буква

Заглавные литеры в маркировке обозначают:

B – типоразмер с креплением на штифтах;

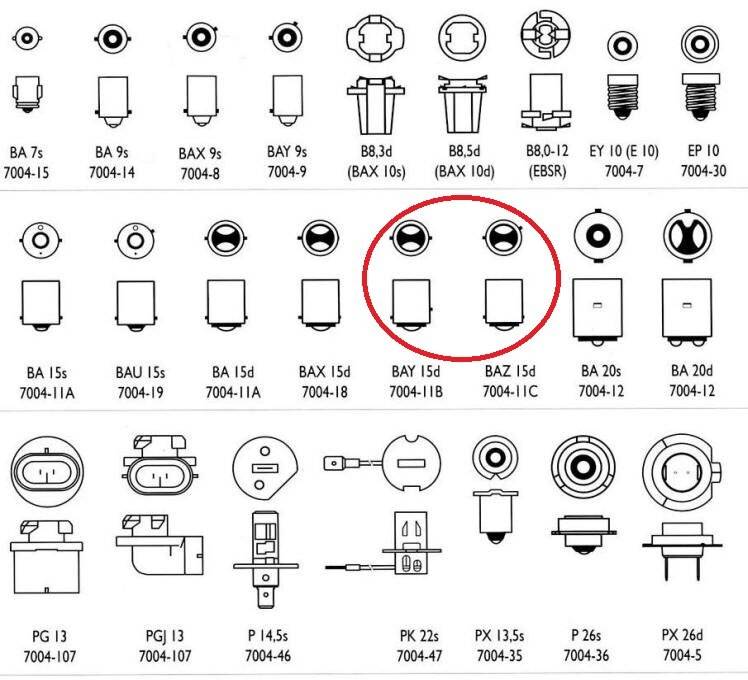

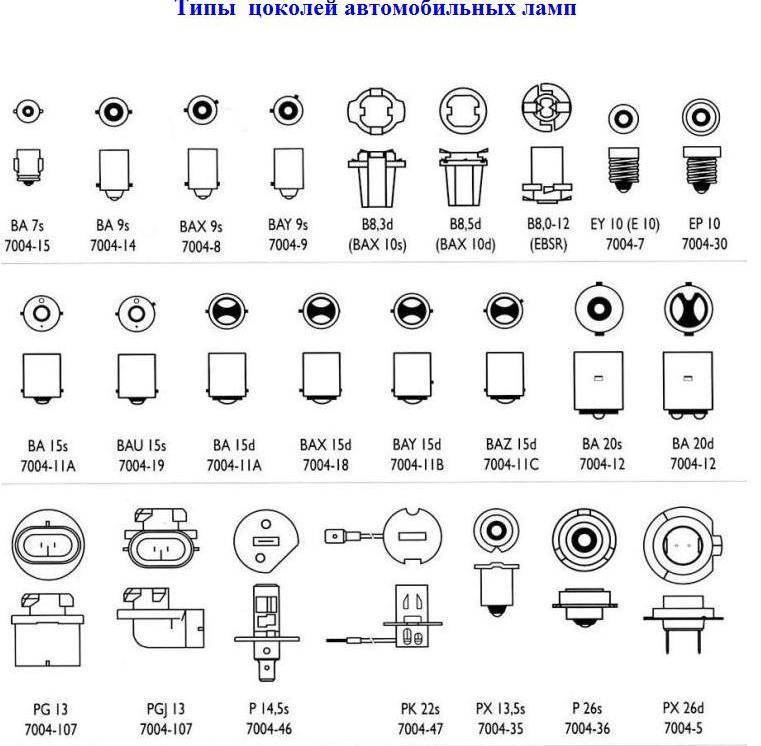

BA – колодку штифтового типа для автомобильных лампочек (отличиями являются разные длина штифтов и требования к минимальному пути утечки тока);
BM – специальную взрывозащищенную версию для применения в рудниках;
E – стандартный вариант с винтовой резьбой, разработанный Т. Эдисоном;

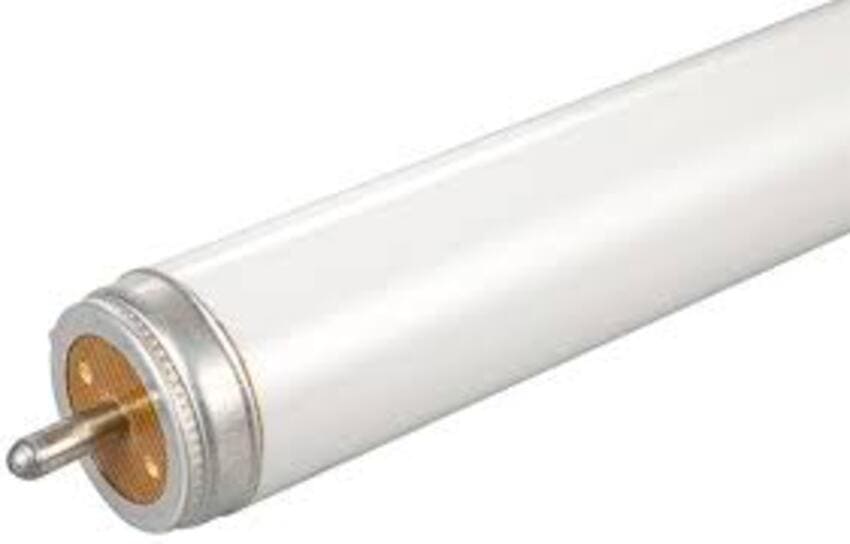

F – крепление с единым контактным стержнем и корпусом лампочки, используемым в качестве второго контакта;
G – конструкцию с контактными пластинами (в группу входит не используемый в XXI в. типоразмер Bi-Post);
K – кабельный (или эластичный) вариант подключения;
P – типоразмер с фокусирующим элементом;

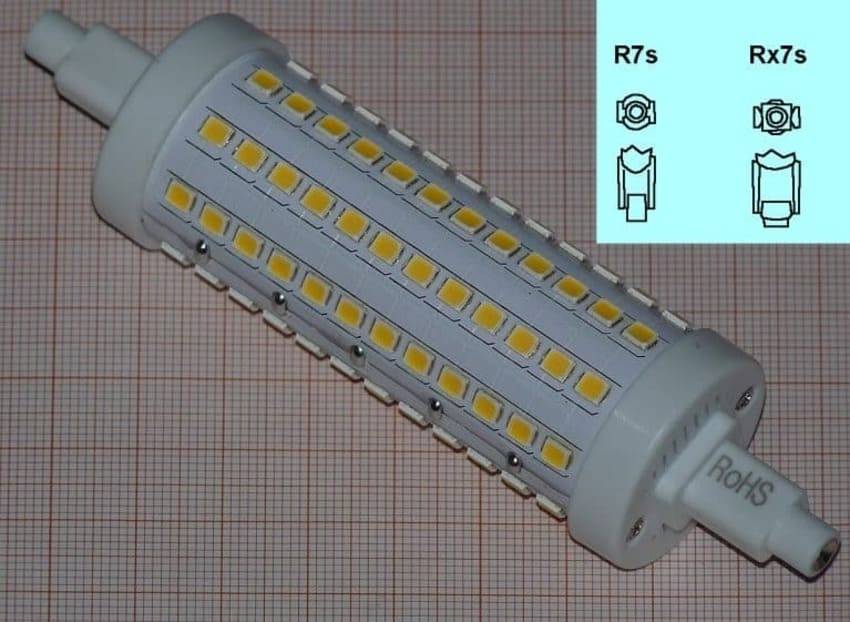

R – схему со скрытыми внутри корпуса пластинами;
S – цилиндрический фиксатор софитного типа без штифта;
SV – вариант S, оснащенный коническими наконечниками;
T – телефонный формат;
W – бесцокольную схему (сопряжение с патроном осуществляется посредством стеклянной колбы).

Маркировка цоколей состоит из букв латинского алфавита и цифр.

Изредка в маркировку вводят дополнительную букву, позволяющую определить назначение или конструктивные особенности продукции. Например, изделия для автомобилей обозначают литерой А.

Число

Используемая в маркировке цифра позволяет уточнить конструктивные особенности:

диаметр корпуса – для изделий форматов В, ВА, ВМ и К;
внешний диаметр резьбы – для узлов с резьбовым стаканом Эдисона;
характеристики штыря контакта – для продукции формата F;
положение стержней (например, расстояние или диаметр окружности, на которой установлены элементы) – для продукции стандарта G;
диаметр секции, обеспечивающей боковое центрирование, – для изделий типа Р;
поперечное сечение изолятора, включающее сопряжение с патроном, – для лампочек типоразмеров R и S;
внешнее расстояние между контактными пластинами – для продукции стандарта T;
толщину и ширину монтажной стеклянной лопатки (значения разделены символом х) – для автомобильных индикаторов формата W.

Строчные буквы

В обозначении бывают следующие строчные литеры:

a – указывает на стандартное круглое сечение контактного штифта;
b – используется для маркировки стержней с рифленой внешней поверхностью (встречается редко);
c – применяется для маркировки контактов со специальным профилем;
s – указывает на наличие единого стержня для подвода питания;
d – применяется для обозначения узлов с 2 контактами.

Существуют лампы со светодиодными пластинами.

Существуют изделия с дополнительными спиралями или светодиодными пластинами, требующие вновь подачи питания. При применении 3, 4 или 5 контактов в кодировку вводят буквы t, q и p соответственно. Для выделения числа позиционных плоскостей из кода используют знак тире.

Какие бывают цоколи и их маркировки?

Цоколи бывают из металла, пластика или керамики.

На практике применяются два основных вида:

резьбовые (маркируются буквой Е).
штырьковые (маркируются литерой G).

У цоколей первого вида снаружи имеется винтовая резьба, при этом:

резьбовые держатели применяются в компактных энергосберегающих, диодных, галогенных лампах, которые вставляют в люстры и бра;
миньоны Е14 в декоративном или классическом исполнении используются в быту;
изделия с цоколем наибольшего размера применяются в приборах уличного и промышленного освещения;
такие элементы устанавливаются в лампы накаливания повышенной мощности: металлогалогенные, ртутные или натриевые.

Виды и маркировки резьбовых цоколей ламп освещения на 220 вольт приведены в таблице:

Тип	Диаметр (мм.)	Наименование цоколя
E5	5	Микроцоколь (LES)
E10	10	Миниатюрный (MES)
E12	12	Миниатюрный (MES)
E14	14	»Миньон» (SES)
E17	17	Малый (SES)(110В)
E26	26	Средний (ES)(110В)
E27	27	Средний (ES)
E40	40	Большой (GES)

Штырьковый держатель:

встречается практически во всех существующих видах ламп;
соединение источника света с патроном в цоколе такого типа реализовано с помощью двух металлических элементов, которые являются токопроводящими контактами;
фиксация лампы в патроне зависит от плотности прилегания контактных отверстий и штырьков.

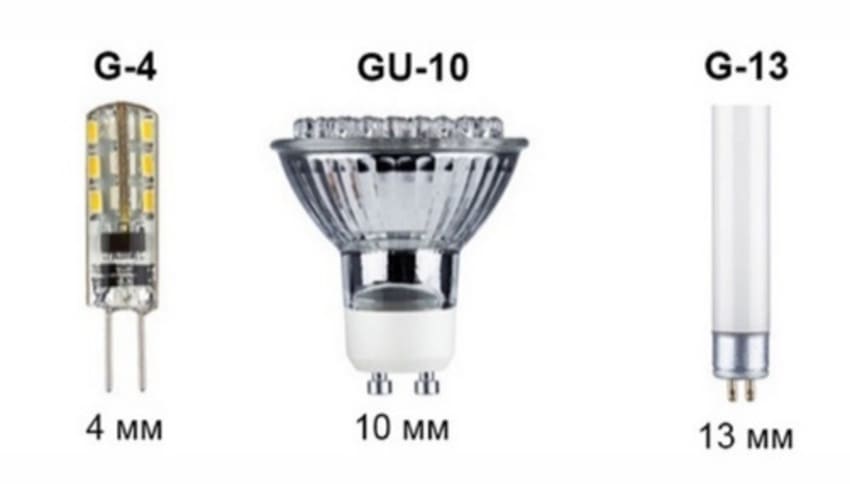

Типоразмеры и разновидности штырьковых цоколей приведены в таблице:

Тип	Расстояние между штырьками (мм.)	Цоколь	Патрон	Лампа
G4, GU4, GY4	4	G4	G4	Галогенная G4
G5	5	G5	G5	Люминесцентная G5
G5.3, GU5.3, GX5.3	5,3	GU5.3	GU5.3	Галогенная GU5.3
GY6.35	6,35	GY6.35	GY6.35	Галогенная GY6.35
G9	9	G9	G9	Галогенная G9
GU10	10	GU10	GU10	Галогенная GU10
G12	12	G12	G12	Металлогалогенная G12
G13	13	G13	G13	Люминесцентная G13
GX24	24	GX24	GX24	Люминесцентная GX24

Основные типы цоколей описаны в видеоролике от канала Chipdip.

Дополнительные виды цоколей

Наряду с традиционными, существуют и дополнительные виды цоколей ламп освещения, применяемые в промышленности и автомобилестроении.

Нетипичные виды креплений и их особенности представлены в таблице:

Вид	Характеристика
С утопленным контактом	Применяются в лампах, имеющих незначительный вес и размер.
Штифтовые	Являются усовершенствованным аналогом цоколя резьбового типа и отличаются удобной и максимально быстрой заменой лампочки в патроне.

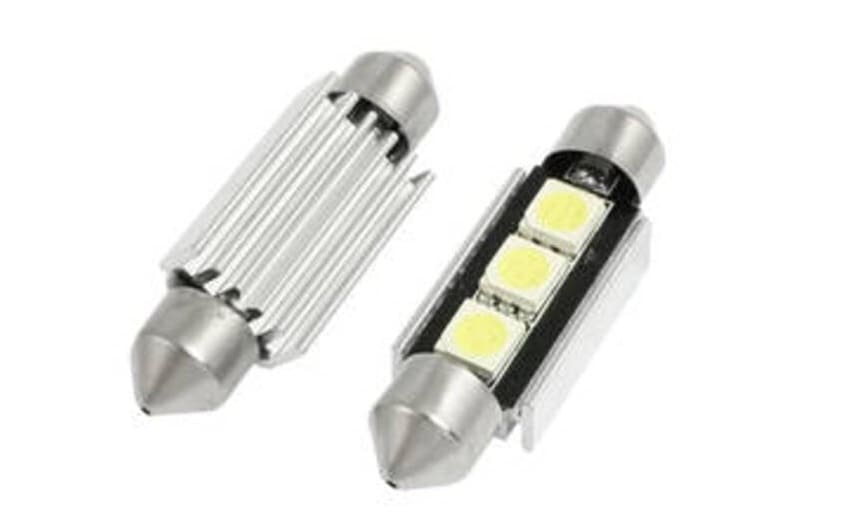

Софитные	Применяются в освещении дорогих отелей и магазинов, в приборах автомобиля, а также задействованы при организации освещения различных публичных мероприятий.
Фокусирующие	Используются в мощных прожекторах и фонарях.
Телефонные	Устанавливаются в лампочках, которые монтируются в электронные пульты управления, щитки сигнализации и автоматики.

Обзор новых моделей ламповых цоколей, способных заменить традиционные, приведен в видео от канала Waterleak.

Маркировка цоколей

В системе маркировочных обозначений используются буквенно-цифровые сочетания.

Первая буква указывает на тип цоколя:

E — резьбовой (Эдисона);
G — штырьковый;
R — с утопленным контактом;
S — софитный;
P — фокусирующий;
T — телефонный.

Число, следующее за заглавной буквой, — это величина внешнего диаметра соединительной части элемента или расстояние между штырьками (мм).

Строчные буквы указывают численность контактных пластин или гибких соединений:

s — один контакт;
d — два контакта;
t — три;
q — четыре;
p — пять.

В маркировке штырьковых видов могут указываться геометрические особенности цоколя — на это указывает ещё одна заглавная латинская буква:

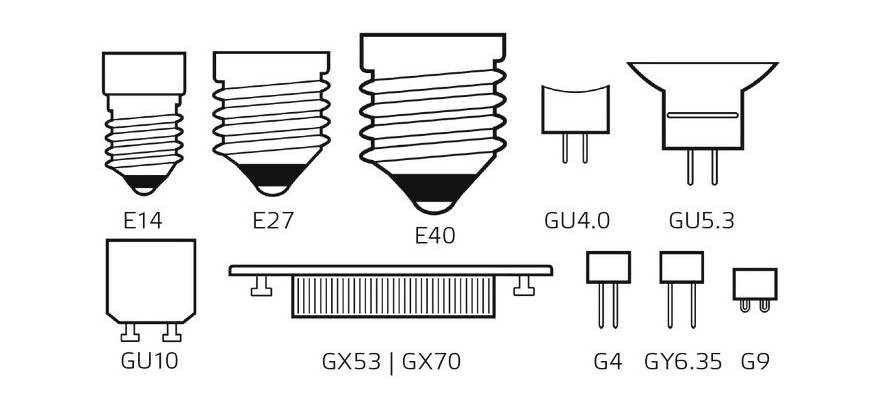

Маркировка основных видов цоколей.

Виды цоколей лампочек

Теперь рассмотрим вкратце цоколи и разъёмы, которые встречаются в быту, технике, транспорте и промышленности. Эта информация поможет вам сориентироваться, когда надо будет подобрать подходящую лампочку для люстры, светильника, автомобильной фары, уличного фонаря.

E — резьбовой или цоколь Эдисона

Самый первый и стандартный цоколь для лампочки, который пришёл в массы более века тому назад. До сегодня альтернативы по надёжности, простоте, удобству и безопасности ему нет. Это цоколь лампочек для дома с маркировкой «E». Визуально отличается от всех остальных резьбовой конструкцией. В быту и промышленности используется десять типоразмеров этого вида ламп. Размером в данном виде цоколя является его диаметр, выраженный в миллиметрах. В маркировке пишется в виде числа из двух цифр.

Типоразмеры цоколей Эдисона

В нашей стране наиболее распространённым типоразмером являются лампы с цоколем E27. Ими оснащаются лампы накаливания, «галогенки», «экономки», светодиодные или LED лампочки. Несколько лет назад в маломощных осветительных приборах, применяемых в быту, широко распространённым был цоколь E14. Встречается он и сейчас, но чаще в таком освещении устанавливаются лампы со штырьковым видом цоколя. Также популярны типы E4 и E11.

G — штыревой

Буквой G обозначаются лампы со штырьковым или штыревым цоколем. Конструктивно он представляет собой два круглых тонких штырька, под которые в патроне есть два контактных гнезда. Детали подогнаны стандартом под размер так, что крепление лампы достигается только за счёт силы трения между металлическими контактами.

Размеры цоколей типа G

Тип F — одноштырьковый разъём

Применяется в конструкции галогеновых и люминесцентных ламп, имеющих трубчатую форму. Одноштырьковым такой цоколь называется условно, так как по факту у любой такой лампы имеется два штырька. Просто расположены они на противоположных концах стеклянной трубки. Цоколи вида F выпускаются в нескольких модификациях, различающихся формой штырьков. Обозначаются они маленькими латинскими буквами a, b и c, что указывает на цилиндрическую, рифлёную и особую форму штырька.

Одноштырьковый цоколь

R — цоколь с утопленными контактами

Аналогичный по принципу F-разъёму, у которого вместо выступающих штырьков на торцах выполнены утопленные в пластиковый или керамический корпус контакты. Выпускается в двух вариантах, имеющих маркировки R7s и Rx7s. Диаметр разъёма у обоих цоколей составляет 7 миллиметров. Различия только в форме корпуса.

Цоколь типа R

B — штифтовый или байонетный цоколь

Конструктивно байонетный цоколь представляет собой гладкий «стаканчик» цилиндрической формы, на боку которого есть от одного до пяти штифтов. Они служат для крепления в вырезах и пазах в совместимых с ними патронах. Такие лапочки распространены в автомобильной и другой подвижной технике, где для питания освещения используется ток с низким напряжением (12 или 24 вольта). Байонетный форм-фактор отличается надёжностью там, где осветительные приборы подвержены воздействию вибрационных нагрузок.

Байонетный цоколь

S — софитный

Визуально лампочки с софитным цоколем напоминают плавкие стеклянные предохранители, встречающиеся в бытовой технике и электронике. Типовой вариант — стеклянная колба с двумя металлическими наконечниками, которые и выполняют роль цоколя. Встречается в фоновых подсветках, узкоспециализированных приборах, а также в автомобильных светильниках. Крепятся такие лампочки в пружинящие гнёзда, изготовленные в виде изогнутых парных пластинок.

Софитный цоколь

P — фланцевый

Конструкция разработана с упором на чёткое позиционирование источника света. То есть, и цоколь, и патрон под него, выполнены таким образом, что как-то по-другому, кроме как правильно, установить лампочку не получится. Применяется P-цоколь в автомобильных фарах, прожекторах, вспышках, проекторах.

H — для галогеновых ламп

Данный формат хорошо знаком автовладельцам. Лампочки с цоколем H применяются в качестве источника ближнего и дальнего света в автомобильных фарах. Цоколь отличается широкой юбкой с фиксаторами и двумя или тремя пластинчатыми выводами, которые входят в разъёмы в патроне. Суть этой конфигурации в том, что лампу чисто физически возможно установить только так, чтобы предусмотренный внутри отражатель был направлен в нужную для правильной работы фары сторону.
