Как закрыть трубы в туалете пластиковыми панелями + видео

Гипсокартонная конструкция на каркасе

Когда прячем в туалете трубы и стояк, на первом подготовительном этапе нужно приобрести материалы, а также подготовить необходимые для работы инструменты:

для обрезки металлопрофиля — ножницы по металлу;
лазерный уровень, угольник и карандаш;
для нарезки деревянных элементов — электролобзик или ножовку;
для фиксации саморезами и дюбелями деталей на стене — перфоратор и шуруповерт;
для обработки древесины — кисть;
металлические стойки 60х20 миллиметров;
направляющие профили 27х27 миллиметров;
деревянный брус 45х45 миллиметров – для закладных под люк;
фанера толщиной 1,2 миллиметра под гипсокартон.

Деревянные заготовки, перед тем как закрыть трубы в туалете гипсокартонной конструкцией, желательно обработать защитным средством, которое должно впитаться и высохнуть. Нарезать из деревянных брусков, фанеры и ГКЛ элементы лучше позже, поскольку часто после сборки каркаса нужно делать подгонку, а разница в 1-2 миллиметра будет хорошо заметной.

Перед тем, как заделать в туалете канализационную трубу или другие коммуникации конструкцией из гипсокартона, выполняют следующие работы:

Пользуясь лазерным уровнем, карандашом и угольником, намечают линии фиксации направляющих. Если декоративным покрытием будет плитка, нужно учитывать ее размеры.

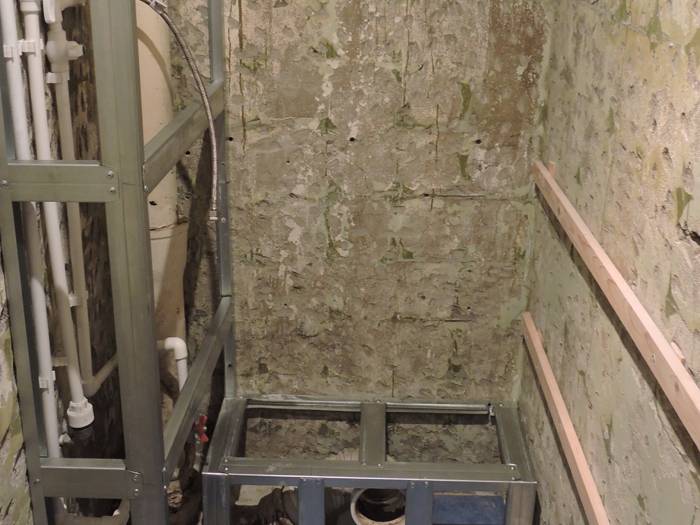

Вокруг труб в туалете размечают пол и стены.
Подготавливают направляющие и соединительные планки.
Направляющие элементы крепят вдоль стояка.
Закладные помещают в профиль.
Монтируют сантехнический люк.
На торцевой части короба фиксируют фанерные листы и обшивают ГКЛ.
Крепят отделочный материал на фронтальную часть конструкции.

Далее гипсокартон грунтуют. Для создания декоративной облицовки использовать можно, например, кафельную плитку, которой отделан санузел. Если всю работу, связанную с тем, как задекорировать в туалете трубы и стояк, выполнять аккуратно, конструкция получится прочной, а люк будет почти незаметен.

Жалюзи

Если трубы, которые хочется скрыть о посторонних глаз, расположены в нише или проеме стены, то самый лучший вариант – установить жалюзи или рольставни. Такой способ не нарушает доступность коммуникаций и в то же время делает их незаметными. Подойдут обычные готовые жалюзи с ручным механизмом управления. Существуют специальные разновидности сантехнических жалюзи.

Главное — выбрать подходящую ширину, а закрепить короб можно к потолку или к стене

Важно также, чтобы основа под рольшторы была идеально ровной, без перекосов и волн на потолке и стене, иначе полотно не сможет свободно подниматься и опускаться

Это современный, практичный и экономически выгодный способ маскировки труб. Подходит для интерьеров, выдержанных в стиле хай тек, минимализм, лофт и др.

Скрытие труб роллетами или фальшстенами

Для того чтобы спрятать несколько труб, проложенных в нише, можно использовать фальшстены или роллеты, в зависимости от её формы и площади. Фальшстена представляет собой каркасную конструкцию, которая обшивается с двух сторон гипсокартонными или пластиковыми панелями.

То есть такая стена может быть несущей и отличаться высокими декоративными свойствами. Снаружи её можно декорировать любыми современными материалами, которые способны выдерживать температурные режимы в ванной комнате и повышенную влажность.

Преимущества фальшстен — это возможность установить плитку или декоративные накладки, а также несколько смотровых панелей или дверок в нужных местах для простоты контроля состояния труб.

Боковые накладки могут иметь различное оформление, которое можно легко подобрать под любой дизайн ванной комнаты. К недостаткам следует отнести сложность конструкции и необходимость обеспечения достаточных несущих способностей пола.

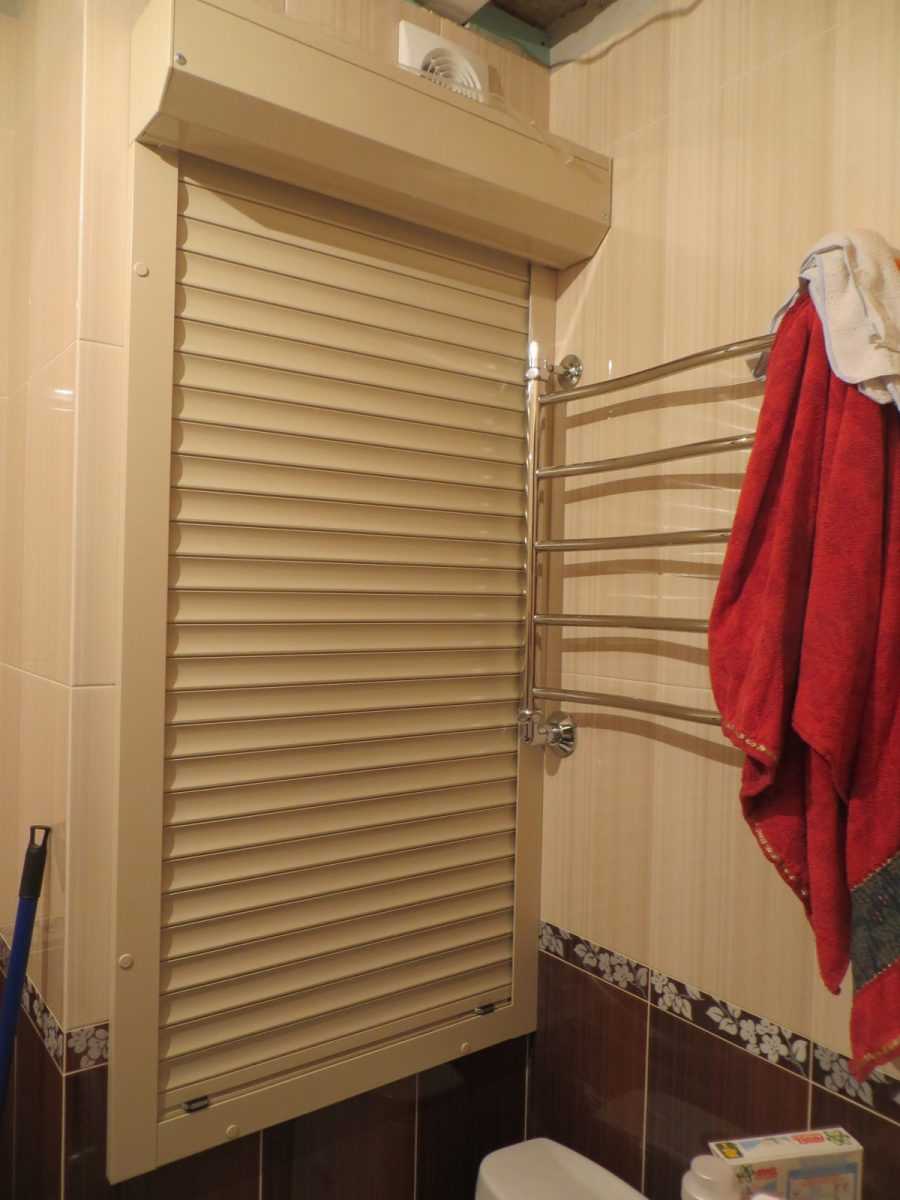

Роллет может устанавливаться в виде самостоятельной конструкции в П-образные ниши либо как часть фальшстен.

Благодаря своей конструкции обеспечивает простой и надёжный доступ практически ко всем скрытым коммуникациям. Снаружи он имеет вполне эстетичный вид и в большинстве случаев не нуждается в отделке.

Поскольку он разборный, то можно с лёгкостью заменять вышедшие из строя детали. Некоторые модели роллетных ставен могут оснащаться замками, которые обеспечат надёжную защиту коммуникаций от несанкционированного проникновения.

Обзор материалов

Чтобы спрятать канализационные трубы или водопроводные сети, можно использовать множество материалов. Например, жалюзи, которые закроют нишу в стене. Пластиковыми панелями или гипсокартоном можно зашить короб, в котором будут проходить инженерные коммуникации. В сети можно найти фото различных вариантов использования этих материалов.

Гипсокартон

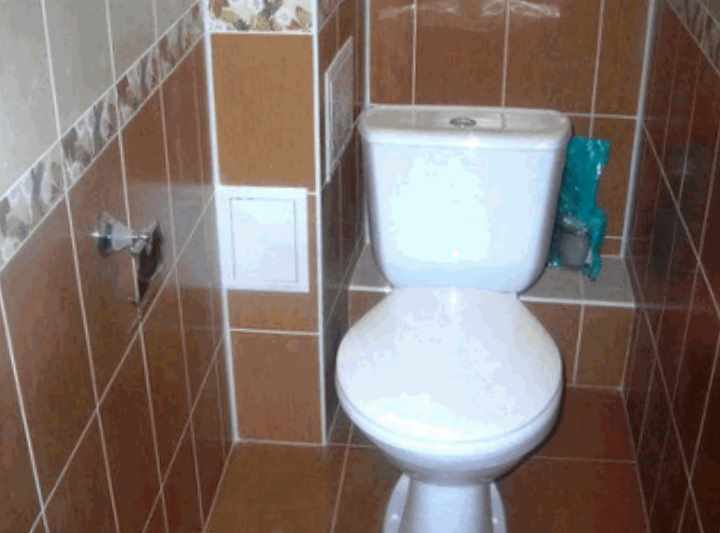

Чаще всего используется способ зашивания труб в гипсокартонный короб. Подробную видео инструкцию по монтажу короба можно найти в конце статьи. Данный материал имеет множество преимуществ:

При необходимости конструкцию можно демонтировать.

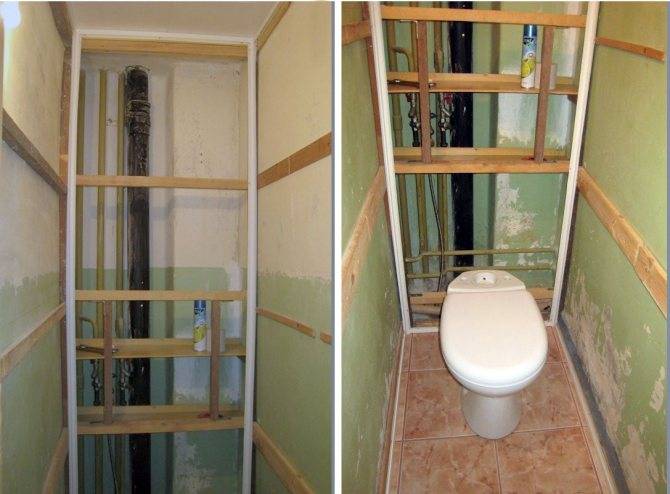

Выполнять монтажные работы довольно легко. Сначала нужно соорудить каркас из бруса или профилей. Затем обшить всё гипсокартоном.
Это экологически чистый материал, который безвреден для людей и животных. Он не источает вредных веществ даже при нагревании.
С помощью гипсокартона можно получить ровную и гладкую поверхность, которая подходит не только для укладки керамической плитки, но и для поклейки обоев, а также покраски.

Единственный недостаток, связанный с использованием гипсокартона, состоит в том, что в случае замены или ремонта труб вам придётся полностью демонтировать его и потом сделать заново.

Пластиковые панели

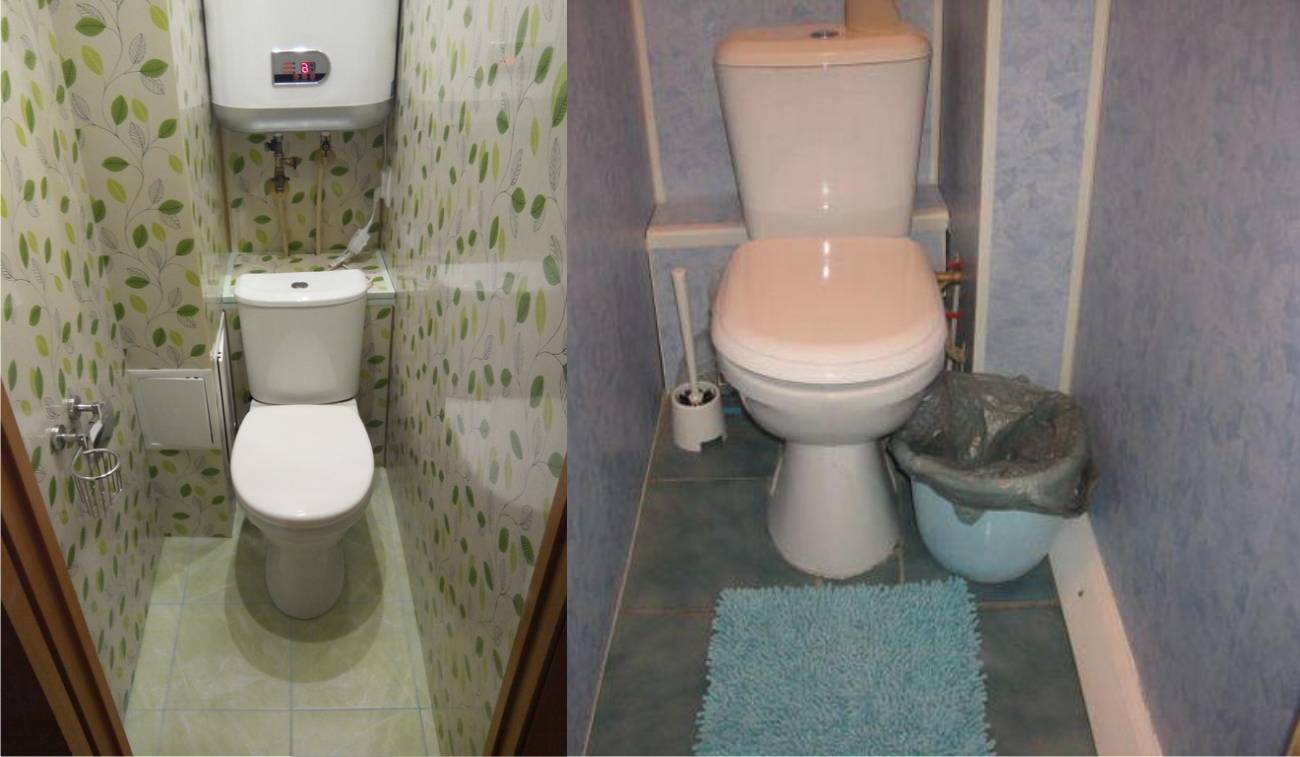

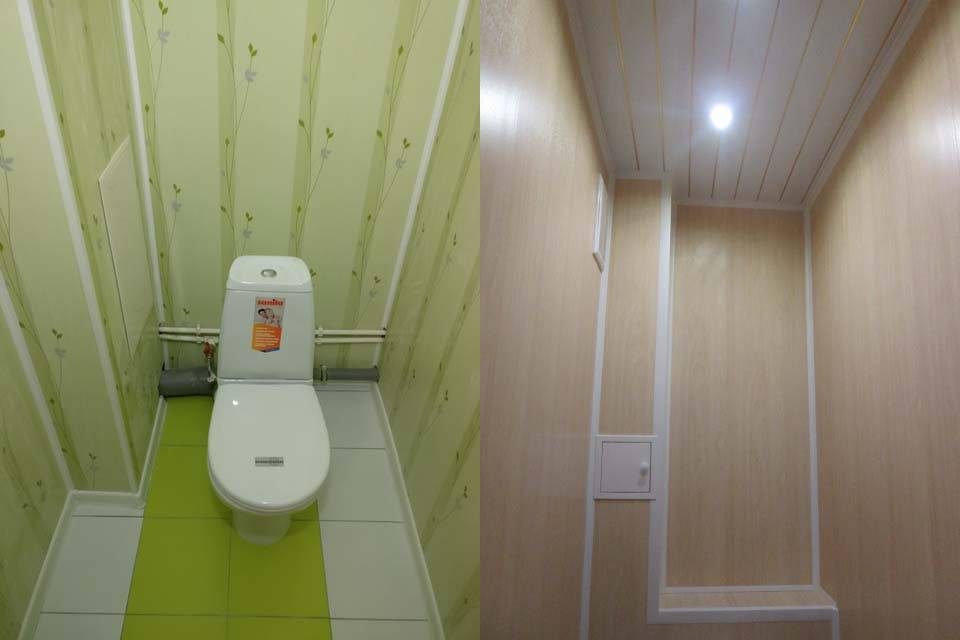

Обшить такой же короб, как и под гипсокартон, можно пластиковыми панелями. У этого материала есть свои преимущества:

Методы сокрытия труб в ванной

Эти изделия очень легко и быстро монтируются на каркас из бруса или направляющих профилей.
Материал безопасен для человека.
Если короб заделать пластиковыми панелями, то их намного проще и быстрее демонтировать в случае аварии, чем гипсокартон. При этом после выполнения ремонтных работ изделие можно установить на старое место.
Внушительный срок службы с сохранением первозданного вида.
Такой материал не боится влаги. Он легко моется, не подвержен воздействию плесени и порче насекомыми.
В продаже есть множество вариантов расцветок и фактур этого материала, так что вы без труда выберете изделие под стиль и цвет вашего интерьера. Также есть покрытия с фото печатью и различными геометрическими принтами.
После того как вы обошьёте короб пластиковыми панелями, вам не нужно делать никакой финишной отделки, ведь панели имеют декоративное покрытие.

Единственный недостаток в том, что этот материал может плохо гармонировать с плиточной облицовкой стен.

Жалюзи

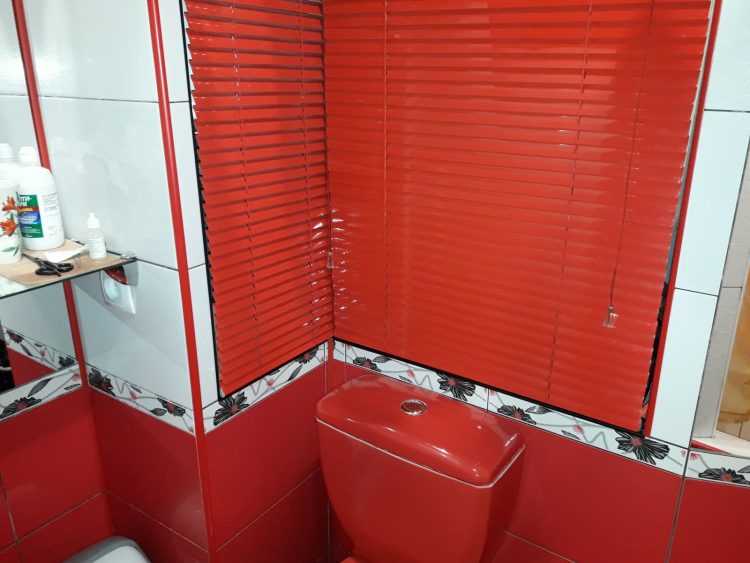

Самый простой и доступный вариант, как спрятать трубы в туалете, это использование жалюзи. Он подойдёт для санузлов небольших габаритов, в которых все трубы находятся на одной стене или в отдельной нише. Благодаря использованию жалюзи можно получить следующие преимущества:

Не требуют сложно монтажа – не нужно делать короб или каркас, достаточно лишь зафиксировать крепёж на потолке. Таким образом, вы сможете быстро и легко закрыть стену, где проходят канализационные трубы и коммуникации воды.
Это изделие позволяет сэкономить свободное пространство в помещении.
В зависимости от размера жалюзи можно закрыть стену частично или полностью.
Чтобы получить доступ к трубам или водомерам, вам достаточно лишь приподнять жалюзи.
Большой ассортимент расцветок и фактур, а также жалюзи с фото печатью облегчат выбор нужного изделия под цвет и стиль интерьера.
Благодаря тому, что будет закрыт внушительный участок стены, за жалюзи можно установить полки для хранения бытовой химии и различного хозяйственного инвентаря.

Недостатков у жалюзи почти нет, важно выбирать изделия из качественного материала, который не поменяет свой цвет в ходе эксплуатации. Также важно учитывать, что изделие должно легко мыться и не вбирать в себя запахи

Самодельный или готовый короб

Чтобы закрыть трубы в туалете, можно использовать готовый или самодельный съёмный короб. Этот вариант также имеет свои преимущества:

Готовое изделие остаётся лишь установить (см. фото ниже).
Если готовая конструкция не подходит из-за особенностей помещения, то можно сделать такой короб самостоятельно. Его изготовление и монтаж также не вызовут проблем.
Благодаря тому, что конструкция съёмная, в любой момент есть доступ к инженерным сетям.

Основной недостаток состоит в том, что это довольно габаритное изделие, которое может не подойти для вашего небольшого помещения. Также цена конструкции будет немного больше, чем изготовление несъёмного короба из гипсокартона способом, описанным выше. Также могут возникнуть проблемы с подключением унитаза в случае использования готового короба. Виды канализационных труб для внутреннего использования

Схема подключения канализации

Еще на этапе проектирования дома должна быть разработана система водоотведения, которая гармонично вписывалась бы в его структуру. Первоначально на схеме отмечается место расположения общего вертикального стояка. Обычно он располагается в ванной комнате или туалете. От его нижней части расходятся горизонтальные сливные трубы. Именно к этим трубам подключаются через сифоны все сантехнические приборы.

В ванной обычно имеются раковина, ванна и стиралка. В туалете подключаются унитаз и биде (если имеется). В кухне обычно одна мойка или совместно с посудомоечной машиной. Схема канализации в доме предусматривает наклон всех горизонтальных труб по направлению к стояку не менее 3 градусов для обеспечения самотека сливных вод.

Элементы канализационной системы

Монтаж внутренней канализации выполняется с использованием ключевых элементов, без которых обойтись невозможно.

К элементам домовой канализации относятся приборы сантехники, соединительные трубы, фитинги, разветвители, сифоны, элементы креплений трубопровода к стенам. Трубы сейчас используются преимущественно полипропиленовые или металлопластиковые. Стальные трубы уже вышли из обихода. Исключением являются медные трубы или изделия из нержавеющей стали. Однако стоимость их является весьма высокой. Соединительные элементы изготавливаются из того же материала.

Стояки сейчас также используются пластиковые. Однако если вы не меняете основной стояк, изготовленный из чугуна, то вам потребуются дополнительные резиновые переходники для соединения пластиковых труб и чугунного стояка. Стояк имеет стандартный размер 100 мм. В некоторых случаях, когда речь идет о многоэтажном доме выше пяти этажей, может использоваться стояк диаметром 150 мм.

Назначение стояка — компенсация гидроударов в системе и отсутствие посторонних запахов в доме. Если нет возможности выведения стояка вверх, за пределы дома, то на его выходе устанавливают вакуумный клапан, который решает те же самые задачи. Диаметры сливных горизонтальных труб обычно равны 50 мм.

Прокладка канализационных труб в доме

Подготовим все необходимое для монтажа канализационной системы.

Установленные канализационные трубы

Правила монтажа канализационных труб предусматривают использование для работы следующих инструментов:

Ножницы для резки полипропиленовых труб.
Перфоратор.
Ножовка для резки металла.
Уровень.

Вначале все элементы системы собираются воедино. То есть, производится их обрезка и примерка. Резать трубы лучше специальными ножницами, но можно применить и ножовку.

Монтаж канализационных труб в доме производят в нижней части стены, соблюдая необходимый уклон к стояку. После стыкования труб выполняют закрепление трубопровода на стенах при помощи перфоратора и специальных круглых защелок. Соединительные фитинги также имеют раструбы с уплотнителями, поэтому все соединения выполняются легко.

Вот таким способом, буквально за один день, можно полностью смонтировать канализационную систему в своем доме. Сейчас в продаже имеется все необходимое для этих целей.

Способы обшивки

Итак, для того чтобы зашить коммуникации в туалете, можно использовать один из двух наиболее подходящих для этого материалов: гипсокартон или пластиковые панели. Мы составили для вас краткие инструкции по сооружению загородок для труб.

Как загородить трубы фальш-стеной из гипсокартона?

Сначала нужно запастись инструментами и материалами для работы. Для построения гипсокартонного короба нам понадобятся:

необходимое количество листов гипсокартона;
металлические профили и направляющие;
рулетка;
молоток;
строительный уровень;
перфоратор и шуруповерт;
ножовка и ножницы по металлу;
саморезы;
дюбель-гвозди.

Первым этапом чертим разметку будущего короба на полу и на стенах

По ней будут укладываться профили и направляющие, поэтому очень важно все точно замерить. Рассчитывая размеры короба, не забудьте учесть толщину отделочных материалов (в нашем случае – керамической плитки)

Далее, в соответствии с произведенными расчетами, нарезаем металлический профиль на несколько частей необходимой длины. При помощи дюбель-гвоздей крепим отрезки профиля по разметке. Теперь вырезаем из листа гипсокартона детали, которые будут служить боковыми сторонами нашего короба

Крепим к гипсокартонным заготовкам профиль на саморезы. Вставляем получившуюся конструкцию в каркас, собранный в предыдущем пункте. Нарезаем потолочный профиль на несколько частей, равных ширине короба, и устанавливаем их в качестве перемычек. Закрываем переднюю часть короба гипсокартоном. На заключительном этапе доводим нашу конструкцию «до ума»: укрепляем стыки между гипсокартонными листами, шпаклюем, монтируем защитные уголки. В последнюю очередь наносим декоративное покрытие – красим короб или облицовываем его кафелем.

При помощи дюбель-гвоздей крепим отрезки профиля по разметке. Теперь вырезаем из листа гипсокартона детали, которые будут служить боковыми сторонами нашего короба. Крепим к гипсокартонным заготовкам профиль на саморезы. Вставляем получившуюся конструкцию в каркас, собранный в предыдущем пункте. Нарезаем потолочный профиль на несколько частей, равных ширине короба, и устанавливаем их в качестве перемычек. Закрываем переднюю часть короба гипсокартоном. На заключительном этапе доводим нашу конструкцию «до ума»: укрепляем стыки между гипсокартонными листами, шпаклюем, монтируем защитные уголки. В последнюю очередь наносим декоративное покрытие – красим короб или облицовываем его кафелем.

Как загородить трубы пластиковыми панелями?

Набор инструментов и материалов, необходимый для возведения короба из пластиковых панелей очень похож на тот, который мы использовали в предыдущем разделе. Отличие состоит лишь в следующих пунктах:

панели ПВХ;
металлические ud- и cd-профили;
герметик на основе силикона;
пластиковый плинтус;
резак или острый нож.

Сначала монтируем каркас. Делаем все практически так же, как и в случае с профилями для гипсокартона: рисуем разметку, нарезаем профили, крепим их на дюбели или саморезы. Заранее в нужных местах устанавливаем поперечины-перемычки, которые будут находиться между панелями.
Теперь приступаем к обшивке каркаса панелями. В первую очередь монтируем стартовый профиль и фиксируем на нем первую панель при помощи саморезов. Поочередно устанавливаем необходимое количество панелей, прикрепляя каждую последующую к предыдущей. Для установки последней панели используем стартовый профиль.
Вооружившись ножом или резаком, прорезаем в нужных местах отверстия для установки дверок. В местах, где стыкуются панели, крепим пластиковый плинтус.

Короб для труб: конфигурация, монтаж

Декоративный короб для укрытия труб подойдет в большинстве случаев. В зависимости от размещения коммуникаций он может быть выполнен в нескольких вариантах.

Фальшь-стена. Простой и быстрый способ скрыть трубы, если они расположены вдоль одной из стен, обычно, за унитазом. Конечно, стена заберет не менее 50 см, и без того небольшой, длины туалета. Но эту проблему можно решить, установкой подвесного унитаза, который крепится на специальный модуль, спрятанный за стеной. Сливной бачек, также будет расположен за стенкой внутри короба для труб. В данном случае, чтобы предоставить доступ к важным элементам коммуникаций или поменять фильтр грубой очистки воды устанавливают несколько сантехнических простых люков.
Скошенная фальшь-стена. К такому варианту прибегают, когда от узлового стояка более тонкие отводы уходят в разные стороны. Стена в данном случае располагается под острым углом к боковой и задней стене. Смотрится такой вариант интересно, но заберет много полезной площади.

Скошенная фальшь-стена (слева) и ровная фальшь-стена (справа)

Многоуровневые короба. В некоторых туалетах, если оградить все коммуникации стеной, места для унитаза просто не останется. В таком случае прибегают к многоуровневому коробу. Каждый отдельный элемент конструкции маскирует определенный участок трубы. Многоуровневые конструкции смотрятся очень интересно и позволяют функционально использовать торцевую часть короба для труб.
Квадратный короб монтируют, когда разводка труб в туалете простая, все трубы и фильтр грубой очистки воды расположены в одном углу. Он занимает немного места.
