Инструкция по монтажу
Перед началом работы необходимо сделать грамотный чертеж-схему. С его помощью можно рассчитать, сколько потребуется материала.
Необходимые замеры переносятся на бумагу. На чертеже указывается местоположение дверцы, ширина профилей, отверстия для вентиляции.
Расчет материалов
Для того, что определить, сколько потребуется ГКЛ, нужно узнать общую площадь необходимого материала, для этого достаточно просто замерить необходимую высоту и ширину конструкции по чертежу, и произвести расчеты.
Замеры можно просто показать продавцу в магазине, он подскажет, сколько понадобиться профилей. Количество шурупов и саморезов рассчитывается по количеству стыков. Лучше взять с запасом.
Делаем разметку
Потребуется уровень, с помощью которого можно будет проложить ровные относительно пола линии. Провести линию на потолке и перпендикулярные линии на стенах согласно схеме.
Для создания ровной вертикальной линии на стене используем отвес. Подобным образом чертим линии на полу. В результате на потолке и полу образуется две одинаковые схемы.
Собираем каркас
Последовательность работы:
- Металлические профили располагаются по размеченным линиям и крепятся на дюбеля.
- На потолке и полу закрепляются потолочный элемент вместе соединения направляющих.
- Для того, чтобы каркас был более надежным и прочным, нужно нарезать из потолочного профиля детали шириной, равной расстоянию между вертикальными профилями. Их называют ребрами жесткости. Это дополнительные элементы, к которым будут крепиться листы.
- Закрепляя ребра, нужно не забыть о дверце и вентиляционном окошке.
Обшивка гипсокартоном
Предварительно нужно вырезать из гипсокартона листы под размер профилей.
Перенося чертеж на ГКЛ, важно не забыть про отверстия для коммуникаций и сразу их вырезать, чтобы не пришлось выполнять работу дважды. Полученные детали вставить в каркас и прикрутить саморезами
Подготовка к отделке
Короб из гипсокартона имеет множество стыков, шляпок от саморезов и неаккуратный угол (если конструкция угловая). Эти недостатки можно устранить с помощью шпаклевки и армированного уголка.
Этапы:
- Грунтовка: с помощью валика наносится на конструкцию для того, чтобы очистить поверхность от пыли. Грунтовка создает адгезивный слой на поверхности короба, к которому надежно прилипает шпаклевка.
- Серпянка: в местах стыков необходимо наклеить специальную армированную ленту. Если этого не сделать, шпаклевка в этих местах треснет и образуется щель.
- Уголок: закрепляем с помощью штукатурки. Шпаклевка не подойдет, она слишком мягкая. Использовать саморезы не нужно.
- Шпаклевка поверхности короба.
- Шлифовка: при наличии дефектов после высыхания обрабатываем поверхность наждачной бумагой или алмазной сеткой.
- Грунтовка для устранения пыли после шлифовки.
Как спрятать трубы на кухне: фото и примеры интересных способов маскировки
Кроме мойки, на многих кухнях можно встретить газовые плиты, стиральные и посудомоечные машины, вытяжки и отопительное оборудование. Все это функционирует за счет коммуникационных систем, поэтому многие владельцы квартир задаются вопросом, как спрятать на кухне трубы в таком количестве. Способ маскировки зависит от назначения этих труб, а также их расположения.
Как спрятать газовую трубу на кухне: популярные способы
В интернете можно встретить множество примеров, наглядно показывающих посредством фото, как спрятать газовую трубу на кухне, не нарушив красоту интерьера. Наиболее распространенный вариант – окрашивание. Расцветка трубы может быть выполнена в тон стены или, наоборот, контрастировать на ее фоне. Кроме этого, можно использовать технику декупажа и росписи, а также декорирование с помощью магнитов, веревок, пластиковых растений, мозаики и других подручных средств.
С помощью рейлинга можно создать иллюзию, благодаря которой коммуникации будут казаться частью общей картины
Обратите внимание!Работники газовых служб не всегда приветствуют навесной декор, поэтому нужно очень тщательно продумать дизайн, перед тем как спрятать газовую трубу, используя этот метод. Полки, крючки и всевозможные держатели – неотъемлемая часть кухни, позволяющая сделать ее интерьер более функциональным
Согласно требованиям безопасности, на газовую трубу нельзя ничего вешать. Однако с помощью рейлинга можно создать иллюзию, благодаря которой коммуникации будут казаться частью общей картины. Для этого труба окрашивается в цвет, который максимально приближен к оттенку рейлинга. Чаще всего для этого используются медные, бронзовые цвета, а также оттенки, имитирующие хромированную поверхность
Полки, крючки и всевозможные держатели – неотъемлемая часть кухни, позволяющая сделать ее интерьер более функциональным. Согласно требованиям безопасности, на газовую трубу нельзя ничего вешать. Однако с помощью рейлинга можно создать иллюзию, благодаря которой коммуникации будут казаться частью общей картины. Для этого труба окрашивается в цвет, который максимально приближен к оттенку рейлинга. Чаще всего для этого используются медные, бронзовые цвета, а также оттенки, имитирующие хромированную поверхность.
Рейлинг закрепляется на стене непосредственно под трубой. Благодаря похожему оформлению и близкому расположению эти элементы выглядят как одно целое, а правила безопасности не нарушаются.
Как спрятать на кухне трубы от вытяжки, котла и системы отопления
В частных домах обычно устанавливается автономная система отопления. Поэтому владелец должен не только найти оптимальный способ маскировки этого крупногабаритного оборудования в интерьере, но и решить, как спрятать трубы котла на кухне (вместе со шлангами и дымоходом). Обычно для этих целей используется короб, состоящий из металлических профилей и гипсокартона. В качестве отделки можно использовать кафель или обои.
Спрятать на кухне трубы от вытяжки и котла можно в короб, состоящий из металлических профилей и гипсокартона
Как спрятать трубу от вытяжки? Популярные способы:
- установить встраиваемую мебель;
- соорудить гипсокартонный короб;
- проложить коммуникации сверху гарнитура;
- установить натяжные и подвесные потолки.
Для маскировки труб системы отопления чаще всего применяют технологию скрытой прокладки в полу. Если основание выполнено из дерева, коммуникации прокладываются между лагами. При организации бетонных полов система закладывается в стяжку. Перед тем как спрятать трубы отопления на кухне в полу, обязательно нужно проверить работоспособность коммуникаций, а также удостовериться в их герметичности. Желательно использовать утеплитель, чтобы прогрев бетонной стяжки был равномерным по всему помещению.
Места, где трубопровод выходит наружу из-под пола, следует закрыть специальными накладками. Эти изделия продаются в магазинах, они имеют разную форму, структуру, расцветку и т. п.
Существует множество способов маскировки коммуникационных систем. Каждый из них имеет как преимущества, так и недостатки. Приложив немного усилий и выбрав наиболее подходящий метод, можно скрыть самые неприглядные трубы в доме или, наоборот, сделать их частью интерьера.
Можно ли прятать отопление в стенах?
Можно ли прятать трубы отопления в стену, интересуются многие. Сторонников и людей с противоположным мнением у описываемого метода достаточно много. Одни утверждают, что так поступать нельзя, другие говорят, что прятать отопление в стенку можно.
Это эффективный вариант, при помощи которого можно прятать неприглядные трубы в доме. Технической потребности в таких действиях нет, и в вопросе функционирования без этого вполне можно обойтись.
Консенсус в данном вопросе, так, же, как и в единственно верном варианте прокладки, пока не найден. Поэтому, варианты решения, взвесив тщательно все плюсы и минусы, каждый будет принимать самостоятельно.
Обзор материалов
Чтобы спрятать канализационные трубы или водопроводные сети, можно использовать множество материалов. Например, жалюзи, которые закроют нишу в стене. Пластиковыми панелями или гипсокартоном можно зашить короб, в котором будут проходить инженерные коммуникации. В сети можно найти фото различных вариантов использования этих материалов.
Гипсокартон
Чаще всего используется способ зашивания труб в гипсокартонный короб. Подробную видео инструкцию по монтажу короба можно найти в конце статьи. Данный материал имеет множество преимуществ:
- При необходимости конструкцию можно демонтировать.
- Выполнять монтажные работы довольно легко. Сначала нужно соорудить каркас из бруса или профилей. Затем обшить всё гипсокартоном.
- Это экологически чистый материал, который безвреден для людей и животных. Он не источает вредных веществ даже при нагревании.
- С помощью гипсокартона можно получить ровную и гладкую поверхность, которая подходит не только для укладки керамической плитки, но и для поклейки обоев, а также покраски.
Единственный недостаток, связанный с использованием гипсокартона, состоит в том, что в случае замены или ремонта труб вам придётся полностью демонтировать его и потом сделать заново.
Пластиковые панели
Обшить такой же короб, как и под гипсокартон, можно пластиковыми панелями. У этого материала есть свои преимущества:
Методы сокрытия труб в ванной
- Эти изделия очень легко и быстро монтируются на каркас из бруса или направляющих профилей.
- Материал безопасен для человека.
- Если короб заделать пластиковыми панелями, то их намного проще и быстрее демонтировать в случае аварии, чем гипсокартон. При этом после выполнения ремонтных работ изделие можно установить на старое место.
- Внушительный срок службы с сохранением первозданного вида.
- Такой материал не боится влаги. Он легко моется, не подвержен воздействию плесени и порче насекомыми.
- В продаже есть множество вариантов расцветок и фактур этого материала, так что вы без труда выберете изделие под стиль и цвет вашего интерьера. Также есть покрытия с фото печатью и различными геометрическими принтами.
- После того как вы обошьёте короб пластиковыми панелями, вам не нужно делать никакой финишной отделки, ведь панели имеют декоративное покрытие.
Единственный недостаток в том, что этот материал может плохо гармонировать с плиточной облицовкой стен.
Жалюзи
Самый простой и доступный вариант, как спрятать трубы в туалете, это использование жалюзи. Он подойдёт для санузлов небольших габаритов, в которых все трубы находятся на одной стене или в отдельной нише. Благодаря использованию жалюзи можно получить следующие преимущества:
- Не требуют сложно монтажа – не нужно делать короб или каркас, достаточно лишь зафиксировать крепёж на потолке. Таким образом, вы сможете быстро и легко закрыть стену, где проходят канализационные трубы и коммуникации воды.
- Это изделие позволяет сэкономить свободное пространство в помещении.
- В зависимости от размера жалюзи можно закрыть стену частично или полностью.
- Чтобы получить доступ к трубам или водомерам, вам достаточно лишь приподнять жалюзи.
- Большой ассортимент расцветок и фактур, а также жалюзи с фото печатью облегчат выбор нужного изделия под цвет и стиль интерьера.
- Благодаря тому, что будет закрыт внушительный участок стены, за жалюзи можно установить полки для хранения бытовой химии и различного хозяйственного инвентаря.
Недостатков у жалюзи почти нет, важно выбирать изделия из качественного материала, который не поменяет свой цвет в ходе эксплуатации. Также важно учитывать, что изделие должно легко мыться и не вбирать в себя запахи
Самодельный или готовый короб
Чтобы закрыть трубы в туалете, можно использовать готовый или самодельный съёмный короб. Этот вариант также имеет свои преимущества:
- Готовое изделие остаётся лишь установить (см. фото ниже).
- Если готовая конструкция не подходит из-за особенностей помещения, то можно сделать такой короб самостоятельно. Его изготовление и монтаж также не вызовут проблем.
- Благодаря тому, что конструкция съёмная, в любой момент есть доступ к инженерным сетям.
Основной недостаток состоит в том, что это довольно габаритное изделие, которое может не подойти для вашего небольшого помещения. Также цена конструкции будет немного больше, чем изготовление несъёмного короба из гипсокартона способом, описанным выше. Также могут возникнуть проблемы с подключением унитаза в случае использования готового короба. Виды канализационных труб для внутреннего использования
Установка гипсокартонного короба для труб
Сооружение короба процесс не сложный, но в этой работе есть некоторые нюансы, которые стоит знать, для положительного результата. Для монтажа нужно купить материалы, комплектующие и приготовить нужный инструментарий:Пошаговая инструкция сборки гипсокартонного короба для скрытия сточных труб, будет описана на примере ванной комнаты и туалета, процесс монтажа конструкции для скрытия труб на кухне идентичен описанному.Перед тем как вы начнете собирать короб из гипсокартона, нужно составить проект.
Не стоит игнорировать этот этап, так как он является одним из важных, так как от него зависит качество короба выполненного своими силами. Коммуникации, находящиеся в санузлах, смотрятся непривлекательно, поэтому в большинстве случаев начиная ремонт квартиры, владельцы жилплощади хотят замаскировать трубы в ванной и туалете, соорудив короб из гипсокартона для труб. Кто-то для этого приглашает мастера, но если есть хоть минимальное представления о строительном инструменте можно закрыть трубы самостоятельно.
- шпателя;
- шуруповерт;
- набор бит;
- перфоратор;
- бур на 6 мм;
- ножницы по металлу;
- отвертка;
- уровень;
- рулетка;
- нож и ножовка;
- валики;
- ванночка;
- емкость для замешивания смеси.
Инструменты для работы с гипсокартоном

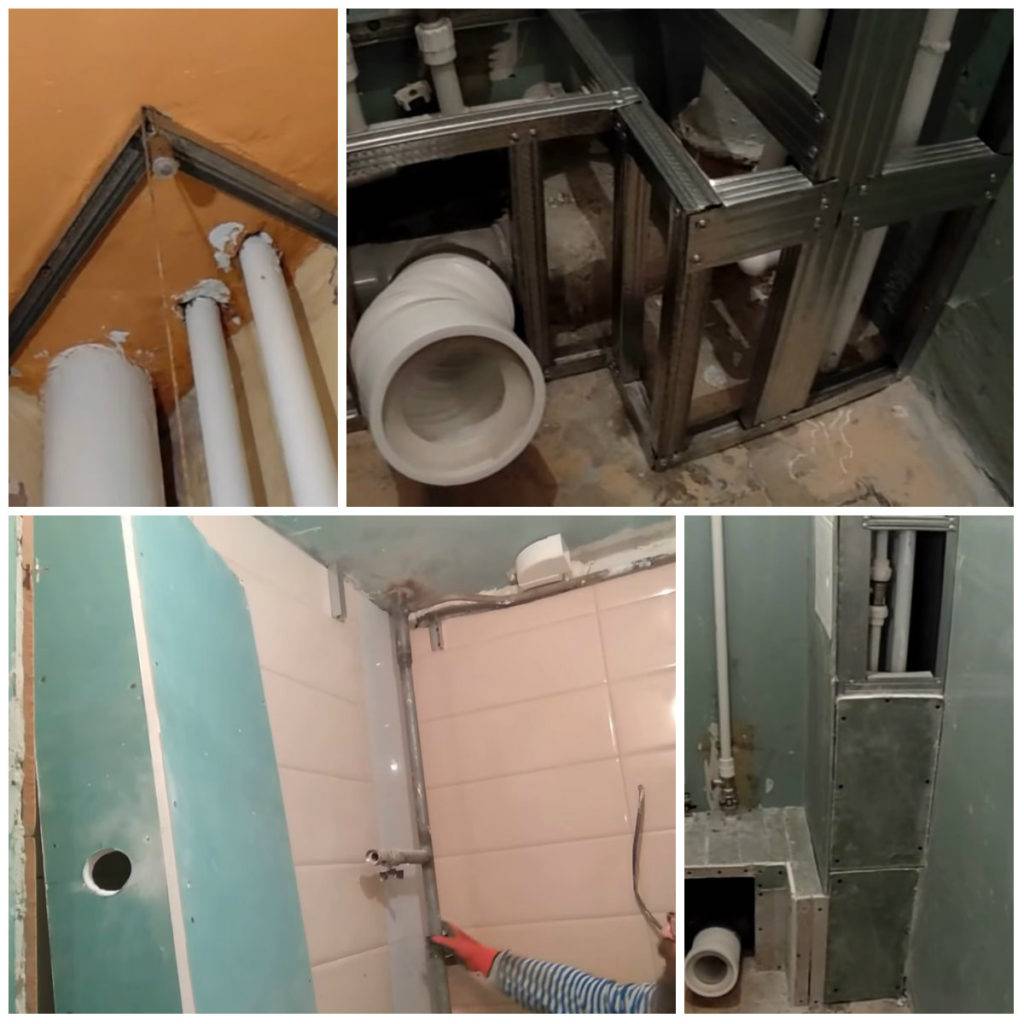

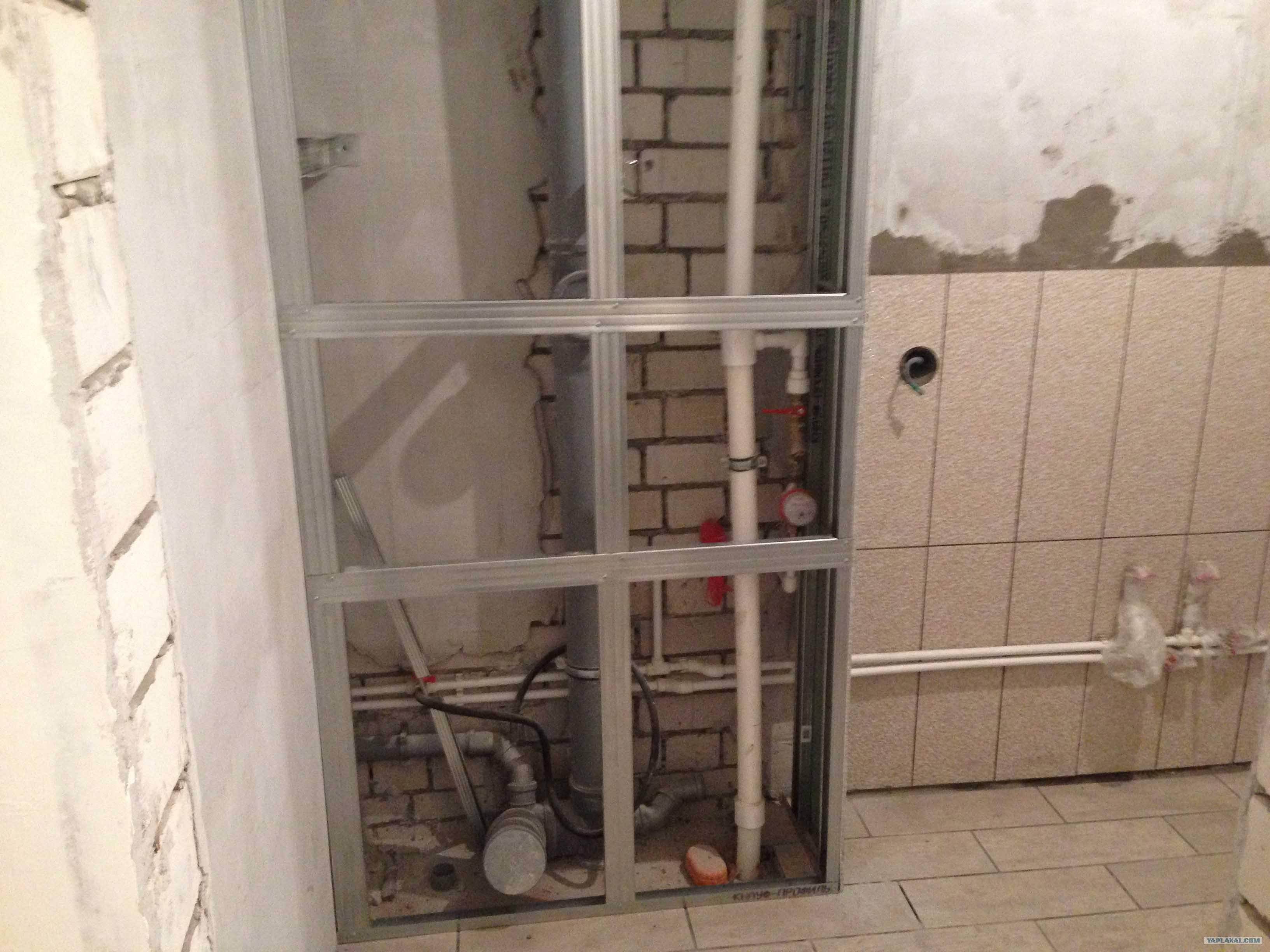

Возведение каркасной опоры
Обычно при изготовлении каркаса привлекают металлические профили, производимые из особой оцинкованной жести с приличным сроком годности и устойчивой по отношению к ржавчине. Иногда выполняют каркас под короб из древесных брусьев.
Чтобы скрыть стояки за гипсокартоном, профильную опору возводят, ориентируясь на последовательное чередование процедур.
- На потолке, стенах и полу проставляют отметки под будущий каркас, при этом вооружаются карандашом, отвесом, уровнем.
- По разметке расстанавливают направляющие, фиксируя их к поверхности стены посредством дюбелей.
- Завершают работу по обустройству опорной конструкции монтажом стоечных элементов по направляющим профильным балкам. Соединение стыкующихся между собой профилей осуществляют специальным крепежным приспособлением — так называемыми клопами.
Важные советы и предостережения
Важно помнить, что даже зеленый гипсокартон остается уязвимым материалом и нуждается в вспомогательной защите от влажности. Все стыки и отверстия для крепежа и коммуникаций обязательно обрабатывают герметиком
Листовая поверхность загрунтовуют и защищают влагоотталкивающими составами. Лучше всего наносить гидроизолирующий раствор на две стороны ГКЛВ еще до процесса установки.
Чтобы не подвергать гипрок чрезмерному действию влаги, в помещении ванной следует определить принудительную вентиляционную систему. Основой очень большой влажности часто становятся подобные мелочи, как неисправный унитазный бачек, капающий кран, отсутствие сушителя полотенец. Своевременное удаление провоцирующих факторов увеличит срок жизни ремонта и устранит появление плесени. Тем, у кого не хватает времени на самостоятельное решение задач, рекомендуется обратиться к профессионалам. Также специалисты смогут помочь хорошо обшить ванную гипсом и окончить облицовку декоративным финишным покрытием.
Инструменты и приспособления
Чтобы начать рабочий процесс, для начала следует подготовить материалы и приспособления по списку.
Для изготовления короба потребуется:
- Две панели влагостойкого гипсокартона (подойдут и обрезки, который остались после обшивки стен, размеры не меньше 0.5*0.5 метра).
- Металлический профиль – количество определяется по длине короба (от 5 до 25 метров).
- Саморезы по металлу.
- Набор дюбелей 0.6 см.
- Сетка для выполнения армирования гипсокартона.
- Шпатлевка.
Перед началом зашивания труб при помощи листов гипсокартона, следует подготовить такие инструменты:
- Строительный уровень, чтобы контролировать ровность поверхностей.
- Рулетка – она потребуется для выполнения замеров, а также при ее помощи выполняется нарезание гипсокартонных панелей и профиля из металла.
- Карандаш, который нужен для нанесения отметок на материал, чтобы его разрезать или установить крепежи.
- Перфоратор/дрель со сверлом и насадками на 6 мм, чтобы проделать отверстия в стене для дюбелей.
- Молоток.
- Крестовидная отвертка.
- Ножовка.
- Ножницы по металлу.
- Терка с зубчиками для того, чтобы разглаживать цементный раствор.
- Шпатель для того, чтобы распределять шпаклевочный раствор на поверхность ГК.
К ним относятся:

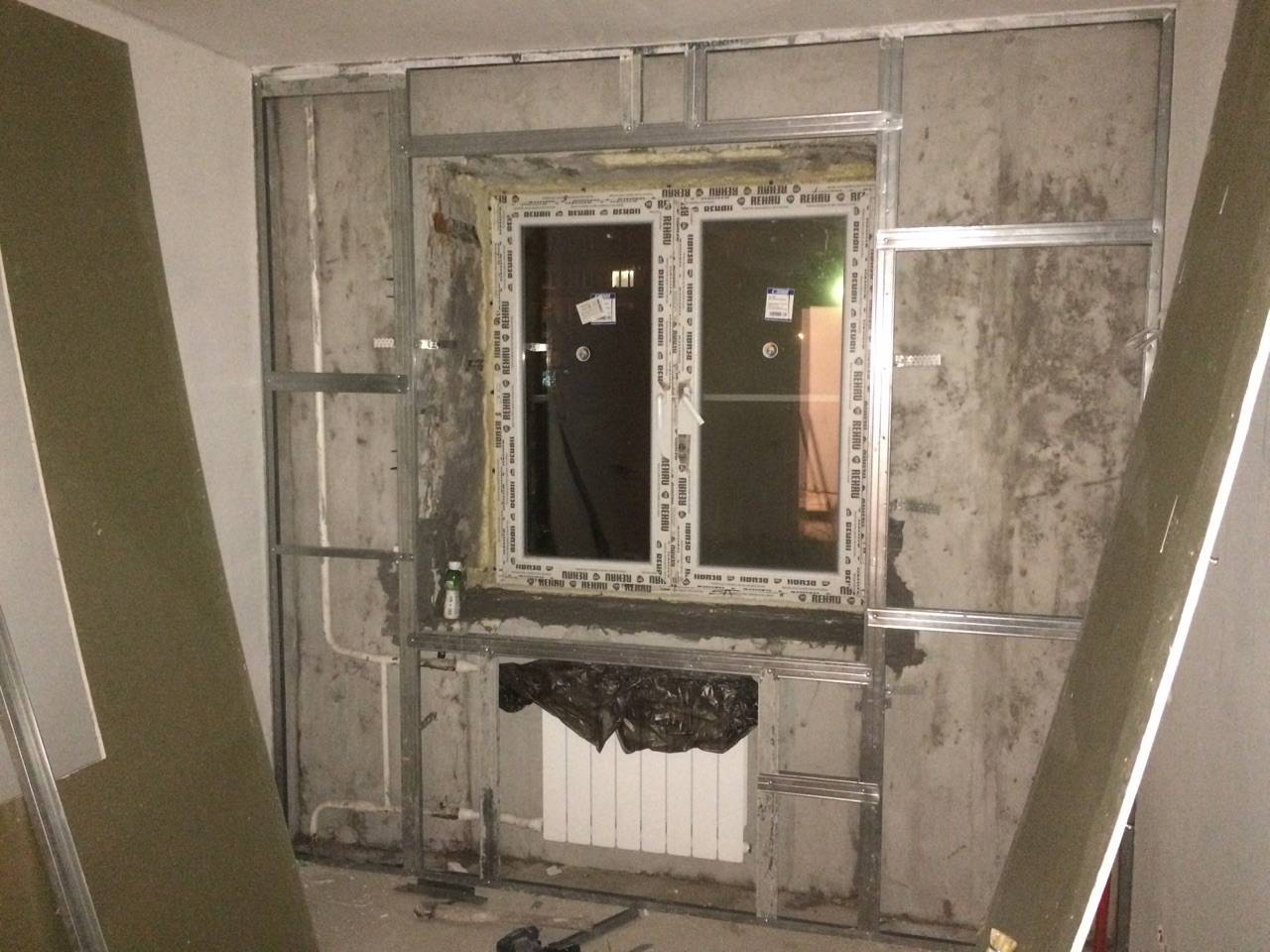

Установка перегородки из ГКЛ
Сначала производится установка каркаса из профилей. Создается чертеж будущей конструкции. Все детали проходят разметку на полу, затем переходят на потолок, на котором также делается отметка под перегородку.
Устанавливаются направляющие, которые крепятся дюбелями. В верхнюю и нижнюю направляющую крепят профили, учитывая между ними интервал в 60 см. Закрепляют их шурупами.
Каркас готов. Далее следует взять гипсокартон и обшить его листами. Лист кладут на твердую поверхность и режут ножом по подготовленным размерам.
Края обрабатывают рубанком или зачищают. При помощи саморезов листы крепятся в интервале 25 см. Их ввинчивают под прямым углом на глубину 1 мм.
Перегородка смонтирована, следующим шагом станет обработка стыков. Их покрывают армированной лентой. Угловые профили ставятся на углы конструкции, шпатлевкой обрабатывают стыки.
Перегородка полностью закрывает канализационную трубу. Ее можно оборудовать дверцами, которые позволят осматривать трубы. Они устанавливаются при помощи дверных петель, креплением которых служит деревянный брус. Дверцы также обшиваются листами гипсокартона. Между потолком и обшивкой оставляется расстояние в 1 см. Гипсокартон часто используют для выравнивания потолка в туалете. Его устанавливают на профиль или приклеивают непосредственно к потолку.
Таким образом, установка гипсокартонного короба своими руками не вызывает каких-либо трудностей, и при желании все вышеописанные операции можно выполнить самостоятельно.
Что необходимо учесть?
- До начала проведения монтажных работ нужно учесть размеры всех находящихся в помещении сантехнических устройств.
- Перед тем, как «зашивать» трубы гипсокартонном, необходимо тщательно продумать конструкцию короба. Нужно будет сделать так, чтобы внутреннее пространство можно было бы использовать максимально эффективно. Внутри короба должно найтись место для бытовой химии, веника и других туалетных принадлежностей.
- Так как на трубах образовывается конденсат, гипсокартон для сокрытия коммуникаций должен быть влагоустойчивым. Перед тем, как трубы закрыть, их нужно обработать специальным средством, которое будет препятствовать образованию влаги на внешней поверхности коммуникаций. Магистрали из металла нужно предварительно зачистить от ржавчины и покрасит краской в два слоя. Трубы из пластика то же нуждаются в теплоизоляции. Ее можно сделать с помощью минеральной ваты, теплоизолирующей мембраны с прослойкой из алюминиевой фольги или при помощи специальной смолы.
- Внутри конструкции должна быть сделана дополнительная звукоизоляция. Если об этом не побеспокоится, то шум от протекающей по канализационным трубам воды, будет иметь большой резонанс за счет пустой полости короба. Изоляцию можно выполнить, обернув трубу минеральной ватой. Следует знать, что пенопласт для этих целей не годится.
- Если материал будет защищен от воздействия влаги, а помещение – хорошо вентилироваться, то конструкция будет служить вам довольно долго.
- Для большей жесткости короба нужно брать гипсокартон толщиной не менее 12мм.
- Нужно не забыть сделать в конструкции отверстие для вентиляции.
- Внимательно следите за тем, что бы шляпки саморезов не выделялись над поверхностью гипсокартона. Они должны быть полностью утоплены.

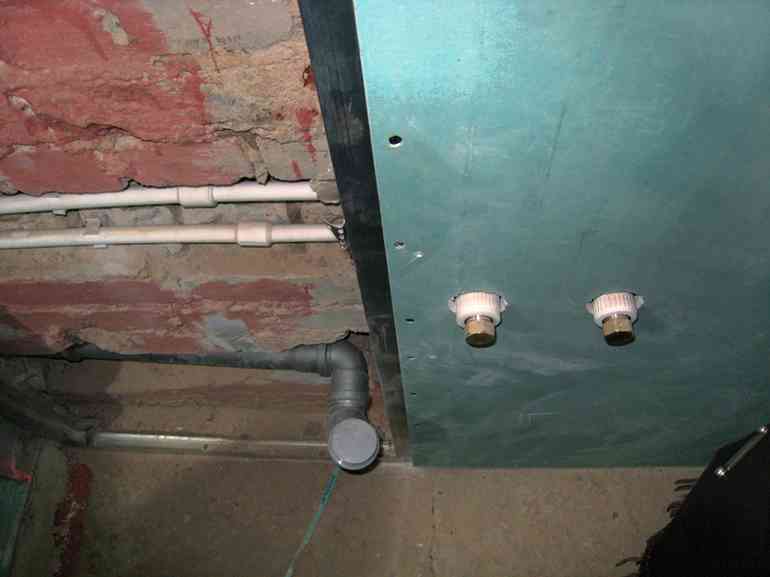

Размеры выступа розеток
Углублять розетки нужно на такое расстояние, чтобы ее отверстия были заподлицо с отделочным, финишным материалом стены. Надежное крепление планки обеспечит простую установку и демонтаж при надобности в ремонте либо его замены. При правильно установке выступать из стены должны только эксцентрики смесителя.
Рассказывает эксперт-строитель Виктор Петрович:
Сейчас мы вам покажем, как правильно поставить водорозетку на закладную под гипсокартон. Закладную в нашей конструкции мы уже сделали, но так как нам будет неудобно крепить саморезами водорозетку к деревянной основе навесу, да еще и изнутри, то закладную мы сначала вынем, выполним все необходимые нам работы, а потом поставим ее на место.
Снять ее недолго, так как закладная сама крепится к конструкции на несколько саморезов. Потом мы вырезаем отверстие в деревяшке под водорозетку, и с обратной стороны закручиваем водорозетку саморезами. Тогда она будет жестко держаться, и, соответственно, ее не будет видно за бачком унитаза. Далее мы уже гибкой подводкой можем подвести воду из водорозетки к унитазу.

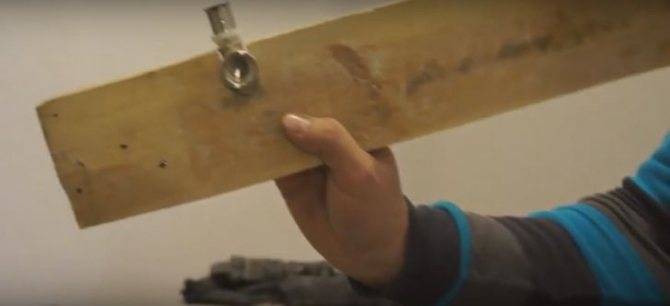

Крепим водорозетку к закладной
Причем закладная в нашем случае представляет кусок доски, которая будет у нас скрыта за фасадной частью стены, и которая позволит прочно удержать навесные предметы. В частности у нас речь идет про закладную под гипсокартон. Заранее подложенные закладные позволят избежать проблем в будущем, поэтому она нам здесь нужна.
Итак, мы выпилили в снятой доске электрическим лобзиком отверстие под нашу водорозетку по заранее обозначенным параметрам. Вставляем в отверстие водорозетку, и с обратной стороны крепим ее тремя саморезами, используя электрический шуруповерт.
Она будет прочно стоять в нашей деревянной основе. Впоследствии мы можем смело крутить ее, ставить удлинители, ставить гибкую подводку, или, например, кран. Все это можно смело ставить и не бояться.

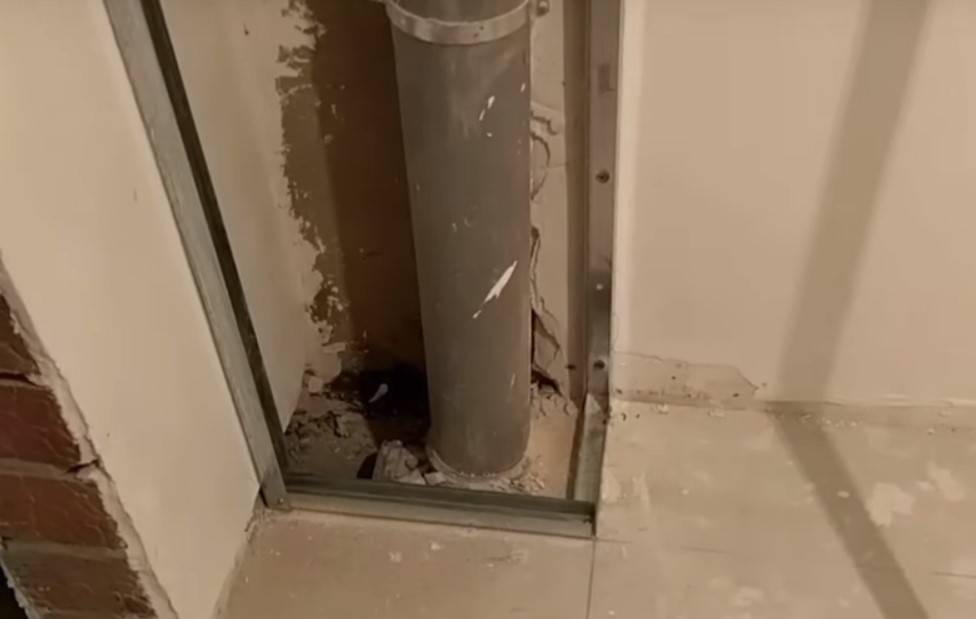

Короб для труб отопления
Трубы отопления в наших домах, обычно проходят вертикально по углам жилых помещений, а уже от этих стояков отводы ведут к батареям. В комнатах стояки не очень мешают, так как, обычно, закрыты шторами.
При ремонте кухни, часто возникает вопрос, а как закрыть трубы на кухне гипсокартоном, чтобы они не мешали единому стилю отделки. Рассмотрим этот вопрос. Кстати, в комнатах стояки можно закрыть таким же образом.

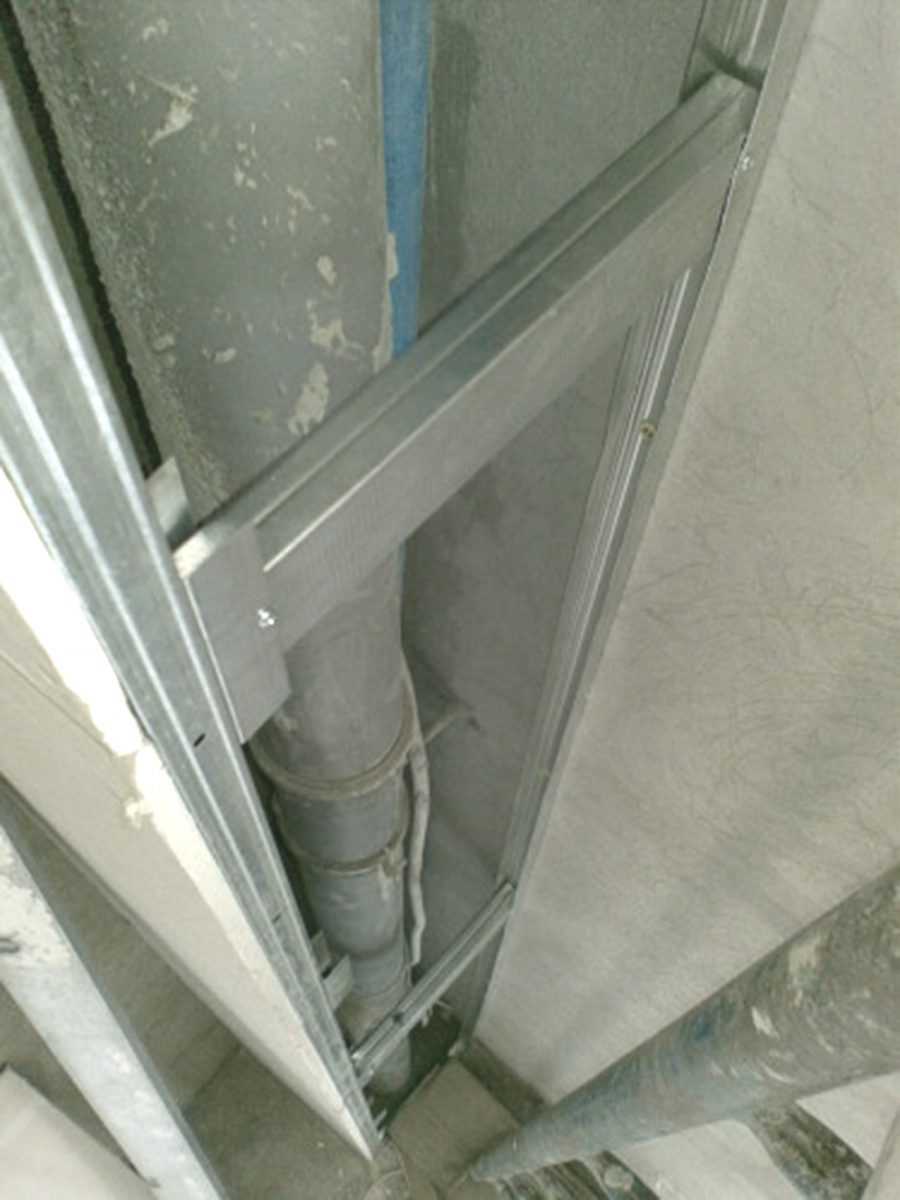

Делаем каркас
Первым делом необходимо провести разметку, отметив на потолке, а затем с помощью отвеса и на полу контуры будущего короба. Далее можно строить короб.
Есть два варианта:
- направляющие устанавливаются на стену;
- направляющие устанавливаются на пол и потолок.
Оба варианта прекрасно сосуществуют в исполнении разных мастеров.
Рассмотрим первый из них, для изготовления короба проводим следующие действия:
- отрезаем ножницами по металлу куски ППН 27х28 равные отрезкам отмеченным на полу и потолке;
- крепим отрезки профиля на место по отмеченным линиям дюбель–гвоздями;
- отмеряем профиль ПП 60х27 и вставляем его вертикально в отрезки ППН 27х28 , закрепляя профили просекателем, желательно выставить по одному профилю у стен и по два в угловых соединениях.
Уточним, что, если короб зашивается Г- образно, то понадобится 4 стойки, а, если П – образно, то нужны будут 6 стоек из ПП 60х27.
Во втором варианте порядок действий такой:
- направляющие выставляются по вертикальным линиям на стенах, где должны быть углы короба;
- отрезки ПП 60х27 закрепляются в поперечном направлении, как показано на фото;
- угловая направляющая крепится к отрезкам стоек.
Второй вариант изготовления каркаса для короба.
Обшиваем
Далее короб необходимо обшить гипсокартонном.
На какие моменты необходимо обратить внимание при этом процессе:
- гипсокартон желательно применять влагостойкий;
- выбирать толщину листа предпочтительно 12 мм для большей жесткости;
- желательно выполнить вентиляционное отверстие в коробе;
- стыковать листы гипсокартона на внешних углах необходимо либо заводской кромкой, кромка наружу, либо снять фаску под 45 градусов;
- следите за тем, чтобы шляпки саморезов были утоплены, не торчали над поверхностью гипсокартона и не болтались.
Варианты отделки
Варианты отделки такого короба зависят от общего дизайна помещения. В кухне, обычно, короба красят или оклеивают обоями. Подробнее об этих процессах можно посмотреть видео на нашем сайте.
А мы обозначим именно порядок действий:
- сначала короб грунтуют специальной грунтовкой для ГКВЛ, особенно тщательно проходя углы и швы;
- обрабатывают швы шпаклевкой с серпянкой;
- обрабатывают внешние углы шпаклевкой с монтажными уголками;
- обрабатывают внутренние углы шпаклевкой с перфорированной лентой;
- шпаклюют весь короб;
- шкурят и, при необходимости, шпаклюют еще раз;
- грунтуют прошпаклеванную поверхность;
- красят или оклеивают обоями.
Выбирайте для работы только качественные материалы известных производителей. Цена таких материалов может быть выше средней, но результат работы с ними стоит того.
