Столбчатый фундамент для каркасного дома: Быстрое выполнение своими руками – Инструкции

Декорирование подпольного пространства

При возведении постройки на столбчатом фундаменте, между уровнем земли и ростверком (черновым полом) получается проветриваемое пространство. Это позитивно влияет на поддержание постоянного уровня влажности материалов, но негативно сказывается на теплоизоляции помещения. Кроме этого, в пустующем пространстве могут поселиться животные. Поэтому, в большинстве случаев, пустующее пространство стараются зашить. Для этого применяется один из вариантов:

1. Обивка по периметру листовым или отделочным материалом. На столбы фундамента крепят несущие рейки. К ним, при помощи саморезов или оцинкованных гвоздей, прикрепляется отделочный материал.
2. Изготовление забирки. Между столбами из кирпича или камня выполняется кладка в один ряд. При этом, можно монтировать декоративные элементы для цилиндрических столбов фундамента.

Оба варианта могут иметь свою дизайнерскую красоту, но вариант забирки будет стоить несколько дороже.

Еще можно установить панели с имитацией каменной кладкиИсточник bouw.ru

Свайный фундамент. Свайно-монолитный фундамент

Одним из видов свайного основания является монолитное ростверковое, которое используется при рядовом размещении свай.

Свайно-монолитный фундамент можно использовать при рядовом размещении свай

Ростверк являет собой балки или плиты, которые связывают сваи над основанием почвы.

Подобное основание целесообразно сооружать при выполнении строительных работ на слабых грунтах:

• частный дом планируется возводить по каркасной технологии;
• почва имеет глубокую глубину промерзания;
• ширина основания составляет более 2 м.

Свайно-монолитный фундамент может быть выполнен в таких вариантах:

1. Конструкция с висячим ростверком. Основание предполагает наличие между ростверком и почвой щели в 80–90 мм, благодаря которой фундамент будет нависать над грунтом. Соответственно, исключается негативное влияние земли на конструкцию ростверка. Такой способ можно применить при возведении зданий из любых материалов.
2. Заделка опор в цельный цоколь-ростверк. В таком случае щели между почвой и фундаментом не будет, однако получится цокольное помещение, которое невозможно сделать при обыкновенном свайном основании. Ростверк можно соорудить из бетона, железобетона, стали или дерева.

Независимо от того какой вариант будет выбран, понадобится выполнить такие мероприятия:

1. Головки свай нужно срубить до нужной высоты.
2. Верхнюю часть следует промыть, очистить и высушить.
3. Изготавливается каркас.
4. Для съёмного каркаса понадобится выполнить защиту от бетонной смеси.
5. Производится заливка цельного ростверка.

Смесь следует укладывать ровными слоями по всему основанию.

Основы технологии столбчатого фундамента из бетонных блоков

Чем интересен такой вариант фундамента:

• При наличии навыков и определенных знаний о методике обустройства строится такой столбчатый фундамент из блоков своими руками в течение одного, максимум двух дней;
• Затраты на строительство простенькой фундаментной столбчатой системы из десяти опор составят в пределах 3 тыс. рублей, при условии, что блоки под столбчатый фундамент покупались готовые по 50 рублей за штуку, а большинство работ выполнено своими руками;
• Способа проще, быстрее и дешевле сделать фундамент под лёгонькую деревянную конструкцию просто не существует, при этом самым сложным в строительстве будет соблюсти геометрию и уровни горизонтов опорных поверхностей столбчатого поля.

Преимущества столбчатого фундамента

Несмотря на то, что столбчатый фундамент для каркасного дома не предусматривает сплошную заливку бетоном всего периметра основания, он, тем не менее, обладает рядом достоинств, который делает всю конструкцию долговечной и надежной. Преимущества заключаются в следующем:

1. Не требует длительного высыхания — может быть смонтирован своими руками за один сезон.
2. Не нужна специальная габаритная техника и большое количество рабочих.
3. Экономит значительное количество финансовых средств.
4. Можно сооружать в любое время года и под любое здание.
5. Его легко ремонтировать и даже производить замену некоторых отдельных элементов.

Именно эти преимущества и подталкивают владельцев будущих каркасных домов сделать свой выбор в пользу столбчатого основания.

Подошва под столбчатое основание каркасного дома

Когда ямы готовы, можно начинать работы по создание подошвы фундамента. Здесь необходимо придерживаться общих правил:

1. Если почвенный слой плотный, то дно ямы выравнивается и засыпается слоем гравия (толщиной 2 сантиметра) самой мелкой фракции, а затем плотно утрамбовывается.
2. Замешивается бетонный раствор, заливается на дно, его слой не должен превышать 20 сантиметров.
3. Если устанавливаются бетонные блоки, из которых будут собраны столбы, то первый блок ставится на не успевший затвердеть слой бетона в скважине, а затем ставятся последующие блоки, то же делается с асбестовыми трубами и опалубкой под самодельные заливные столбы, после чего происходит заливка бетоном.

Если почва глинистая, либо состоит из слежавшегося песка, то после выравнивая дна траншеи достаточно создать песчаную подушку путем засыпания речного песка слоем в 5-10 сантиметров и поливания его водой для утрамбовки. Без бетонного раствора слоем в 10-20 сантиметров также не обойтись, так как это обязательное требование для любого грунта.

Проведение расчетов

Как правильно сделать столбчатый фундамент своими руками? Начинать работы необходимо с расчета сооружения. Для его проведения специалисты рекомендуют применить специальную программу. Для расчета понадобится знать:

• глубину залегания опор и их армирование;
• местоположение строения.

В качестве дополнительных данных понадобится определить:

• примерный вес всего строения, в который входит и масса планируемого интерьера;
• сезонные нагрузки (снежный покров и ветер);
• общую массу самого фундамента;
• тип грунта, а также его характеристики;
• уровень промерзания почв;
• глубину нахождения подземных вод, а также сезонные колебания этих потоков.

Результатом проводимых расчетов должны стать определенные показатели, которые понадобятся для возведения столбчатого фундамента. Среди них:

• количество столбов;
• размеры и площадь сечения опор;
• величина, указывающая на несущую способность столбов.

Инструменты и материалы

В ходе строительных работ, из инструментов нам потребуется:

• рулетка, колышки и шнур для разметки участка, строительный уровень;
• садовый бур (диаметр шнека должен на 10 см превышать диаметр выбранной трубы);
• штыковая лопата и тачка для вывоза грунта;
• болгарка с кругом по камню/ножовка/циркулярная пила или любой другой инструмент для резки асбестоцементных труб;

Из материалов нужно подготовить следующее:

• трубы асбестоцементные;
• цемент марки М200, емкость для раствора и воронка;
• арматурные стержни (как выбрать арматуру для фундамента читайте здесь);
• деревянные рейки;
• средства индивидуальной защиты (респиратор, перчатки, очки).



Фундамент столбчатого типа из блоков

Основания для каркасного дома может быть выполнено из блоков. Речь идет о бетонных блоках, используемых для возведения стен или устройства «подушек» («башмачные» блоки).

Блоки стенового типа могут быть использованы для возведения надземной и заглубленной части фундамента. В каркасном строительстве обычно применяют блоки размерами 20*40 см. Башмачные блоки монтируют в основании опор. Их ставят прямо на подушку. По форме такие блоки напоминают трапецию с широкой нижней частью.

Обычно столбчатый фундамент из блоков делают незаглубленным или малозаглубленным. Подобный тип фундамента лучше не применять на подвижных почвах или при повышенном уровне подземных вод.

Какие особенности каркасных домов влияют на фундамент

При выборе фундамента для каркасного дома учитывают такие особенности технологии:

• сравнительно небольшой вес коттеджа (основной стройматериал это дерево, которое значительно легче бетона или кирпича);
• применяется нижний пояс обвязки (брус или толстая доска, уложенные на фундамент и служащие основой стойкам каркасных стен);
• легко просчитываемое распределение нагрузок от каркаса на основание.

Простота расчета нагрузок определяется технологией каркасного домостроения, которая делится на следующие этапы:

1. на возведённое основание монтируют вертикальную каркасную конструкцию из деревянных брусьев по всему периметру.
2. области между направляющими заполняют утеплителем и закрывают снаружи сэндвич-панелями или ОСП-щитами.
3. выполняют обшивку стен стройматериалом для внутренней и внешней отделки.

Для специалистов не составляет большой сложности рассчитать вес стройматериалов, применяемых на каждом этапе, поэтому «мощность» фундамента можно рассчитать достаточно точно.

Далеко не всегда требуется обустраивать мощный фундамент для каркасного дома Источник remotn.ru

В итоге, стоимость проведения геологической экспертизы окупится несколько раз, а вы получите гарантированно качественный фундамент.

Устройство ростверка

Каким должен быть столбчатый фундамент для дома? Для предотвращения смещения системы в горизонтальной плоскости понадобится использовать обвязочные балки (ростверк).

Это позволит предотвратить опрокидывание строения. Ростверк позволит распределиться нагрузке. И она будет равномерно воздействовать на каждую из опор. Это и позволит повысить устойчивость здания и его сопротивляемость к разрушению.

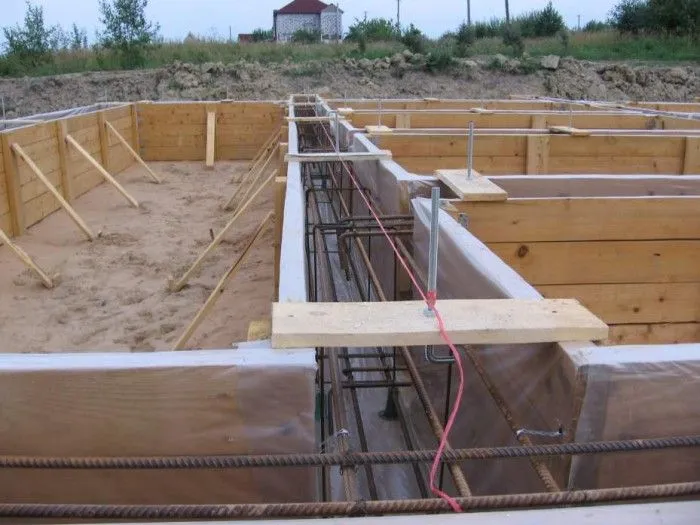

Как сделать обвязку столбчатого фундамента из бетона? Рассмотрим пошаговую инструкцию выполнения таких работ:

1. Устанавливаем опалубку. Она должна быть сплошной и располагаться по всему периметру будущего строения.
2. Засыпаем опалубку песком, который сверху застилаем полиэтиленом.
3. Собираем и устанавливаем арматурный каркас. Для него следует взять пруток, диаметр которого находится в пределах 12-14 мм.
4. Непрерывно заливаем ростверк бетоном, удаляя из него вибратором пузырьки воздуха.
5. Снимаем опалубку. Сделать это необходимо после полного схватывания бетона.
6. Убираем из-под ростверка песок.

Как сделать столбчатый фундамент своими руками: пошаговая инструкция

Перед началом всех работ необходимо изучить грунтовое основание, определить уровень грунтовых вод, а также произвести качественный расчет необходимого количества опорных столбов, варианта их исполнения. Только потом можно приступать к подготовке строительной площадки.

Видео о том, как можно сделать столбчатый фундамент своими руками:

Расчет

Для того, чтобы грамотно выполнить расчет, можно нанять для этого квалифицированных специалистов, либо воспользоваться специальными компьютерными программами.

Благодаря точному расчету можно получить необходимое количество столбов, их площадь сечения, а также необходимый показатель заглубления. Количество опор расчет обычно выдает минимальное: если выполнить их с меньшим шагом, то это позволит возвести более надежное строение.

На фото чертежи столбчатого фундамента с размерами:

Земляные работы

Вначале необходимо снять с участка плодородный слой грунта. В среднем, этот размер составляет 20 сантиметров. Далее необходимо обозначить места установки опорных столбов. При помощи бура выполняются скважины определенной глубины и размера. Для более качественного обустройства разметки будущей системы можно воспользоваться геодезическим теодолитом.

Устройство подушки под столбы

Под подушкой подразумевают слой песка, толщина которого обычно не более 30 сантиметров. После засыпки, песок необходимо утрамбовать. В большинстве случаев, для выполнения данного этапа работ используют бревно небольшого сечения.

Песок отводит лишнюю грунтовую влагу от опорных столбов. Далее выполняется бетонный слой, толщиной от 10 до 30 сантиметров. Он служит опорой для будущей конструкции.

Выполнение опалубки

При выполнении опалубки стоит учитывать вид грунта. Если на строительной площадке глинистая почва, то возведение опалубки может не потребоваться, так как глина не обваливается. Если же грунт представляет собой песок, то данная конструкция выполняется из деревянных досок, либо аналогичных плоских материалов. При первом варианте обязательной технологией будет служить укладка рубероида в скважины. Он будет выполнять не только роль стенок, но и гидроизоляции.

Если в качестве материала для опалубки выбирается натуральная древесина, то специалисты рекомендуют тщательно смочить ее водой. В противном случае она будет впитывать влагу из раствора бетона, тем самым ухудшая его качественные показатели.

Армирование

Армирование опорных столбов проводится обязательно, так как именно оно сдерживает нагрузки. Железная арматура нарезается на необходимого размера куски и связывается между собой в каркас

В данном случае очень важно сложить отдельные изделия относительно друг друга. Каркас опускается в скважину строго посередине

Только после этого можно заливать бетон.

Заливка бетона

При заливке бетонного раствора необходимо простукивать опалубку, чтобы удалить лишний воздух и выполнить качественные столбы. Бетонный раствор при стандартном замешивании должен состоять из одной части цемента, двух частей песка, а также трех частей щебня. Столбы необходимо не трогать 28 дней. Только после этого они будут иметь необходимую прочность.

Гидроизоляция

Так как отдельным элементам угрожает почвенная и атмосферная влага, очень важно выполнить качественную гидроизоляцию столбов. От поверхностной влаги конструкцию обычно защищает отмостка

Также можно использовать влагозащитный бетон.

Поверх подушки обязательно следует положить гидроизоляционный слой, который может быть выполнен из рубероида. Стенки ямы также следует защитить гидроизоляционным материалом.

Утепление

Утепление снаружи более распространено, так как оно сохраняет показатели прочности бетона, не пропускает холод внутрь дома, а также является дополнительной зашитой от влаги. Данный этап работ можно выполнить с помощью пенопласта, пеноплекса, а также экструдированного пенополистирола. Слой утеплителя необходимо выполнить на основании и вокруг самих опор.

Виды столбчатых фундаментов

С учетом глубины заложения столбчатые фундаменты относятся к одной из следующих групп:

мелкозаглубленные. Максимальное заглубление в грунт — 80 см. Рекомендованы при строительстве на скальных, песчаных породах с малым пучением. Обязательное условие — небольшая глубина промерзания, и грунтовые воды — глубоко под землей.

Мелкозагоубленные основания не рекомендованы для жилых зданий. Оптимальное использование — бани, сараи, хозпостройки.

заглубленные. Под столбы бурятся шурфы на глубину 2 метра и более. Нижняя оконечность должна находиться на 500 мм и ниже глубины промерзания, характерной для данного региона. Рекомендованы для глинистых почв с высоким залеганием грунтовых вод.

Разновидности столбчатого фундамента для каркасных строений

Если рассматривать данные основания с точки зрения технологии, то они могут различаться по используемым материалам, габаритными размерами, площадью поперечного сечения, глубиной установки и способами производства.

Материалы, которые применяются при установке столбчатого фундамента каркасного дома или здания, находятся на любой стройке, поэтому столбы могут быть:

• железобетонными (внутри которых находится арматура) или просто бетонными;
• бутовыми (основной компонент – бутовый камень);
• бутобетонными;
• блочными;
• кирпичными.

Выбор материала осуществляется после того, как произведён расчёт максимальных нагрузок каркасного дома. Кроме этого, здесь необходимо учитывать состав почвы, а также на какую глубину будет углубляться столбчатый фундамент.

В зависимости от способа производства основания подразделяются на:

• монолитные конструкции, где бетон заливается в заранее приготовленную опалубку;
• сборный вариант, которые изготавливаются из составных частей (блоков, кирпича, камней и т.д.).

По форме поперечного сечения столбы фундамента могут быть:

• квадратные или прямоугольные (являются наиболее популярным вариантом);
• круглые или овальные.

Расчёт на глубину заложения основания является обязательным. Исходя из этого все столбчатый фундамент классифицируются:

1. Незаглубленный – нижняя поверхность колонн находится в одной плоскости с грунтом и располагается на песчаной подушке. Данный тип фундамента очень прост в монтаже, а также менее затратный из всех. Однако он подходит исключительно для лёгких конструкций (одноэтажный деревянный каркасный дом, сарай, беседка, бытовка и т.д.).
2. Мелкозаглубленный. Данные основания применяются на непучинистой или слабопучинистой почве. Максимальная глубина их установки обычно не превышает 0,6-0,7 м. глубины промерзания грунта. Мелкозаглубленный фундамент являются оптимальным вариантом для строительства загородного многоэтажного каркасного дома или подобного здания, т.к. не требуют серьёзных денежных затрат, а время их постройки относительно не долгое.
3. Заглубленный. Применяются на глинистых и пучинистых почвах, а также где рядом с поверхностью проходят грунтовые воды. Столбы углубляются в землю до уровня её промерзания и ниже. Данный тип столбчатого фундамента является наиболее затратным, как с точки зрения сил, так и в денежном эквиваленте. Для того, чтобы определить максимальную глубину основания, используют калькулятор и производят соответствующий расчёт.

Расчёт на глубину заложения

Отдельной разновидностью столбчатого основания является фундамент с ростверком (или фундаментной балкой). Данная конструкция устанавливается сверху колонн и обеспечивает более равномерное распределение нагрузки от всего строения на столбы, а также препятствует их горизонтальному перемещению при усадке грунта.

Несмотря на очевидные плюсы, ростверк значительно увеличивается расход материалов и время на установку основания. Поэтому, в большинстве случаев, здания устанавливаются просто на столбчатый фундамент, покрытый слоем гидроизоляции. Однако здесь необходимо учитывать состав почвы и возможное её проседание. Нужен ли ростверк в каждом конкретном случае, должен показать расчёт столбчатого фундамента на прочность и устойчивость.

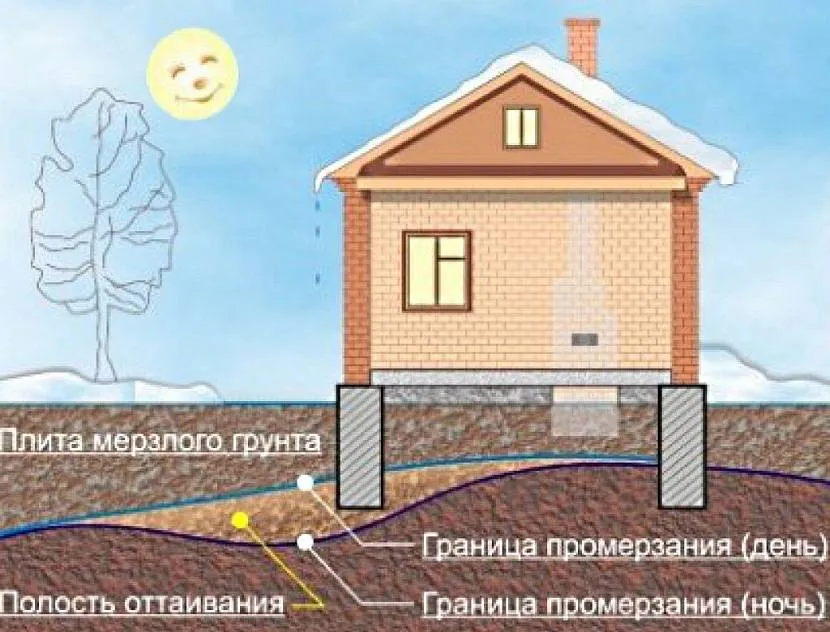

Характеристики грунта

Одна из главных целей геологических изысканий – определение типа грунтовых пород на стройплощадке и уровня грунтовых вод. Обычно для этого достаточно сделать три контрольных бурения в разных концах участка. Чаще всего изыскания показывают наличие таких видов грунтов:

• песчано-каменистый, скальный, гравийный грунты, не содержащие глину, а оптимальным вариантом является крупно-песчаная почва без включений (все они способны удержать влагу и не должны вспучиваться при замерзании);
• пыльный и мелкозернистый песок именуют пучинистым грунтом – это менее подходящая почва, требующая более качественного фундамента;
• глинистый грунт с близким нахождением грунтовых вод вспучивается при замерзании – если делать изыскания до приобретения участка, то обычно специалисты рекомендуют отказаться от покупки, так как обустройство фундамента будет достаточно дорогим.

При обычной технологии обустройства фундамента пучинистые почвы будут неуклонно разрушать фундамент Источник stroy-dom-pravilno.ru

Подготовительный этап

Перед началом работ следует определить характер грунта и уровень залегания подземных вод – для этого лучше пригласить специалиста, но можно сделать это и самому, как описано здесь. На основании полученных данных и с учетом размеров дома выбирается уровень заглубления фундамента (70 см – мелкозаглубленная конструкция, 40 — 50 см – незаглубленная), а также диаметр труб для фундамента. Для каркасного дома рекомендуется использовать трубы диаметром от 300 мм.

Подготовьте чертеж, на котором указано расположение всех опорных столбов. На них должны опираться все углы дома и все стыки стен. На полетах между крайними столбами устанавливаются дополнительные опоры с шагом около двух метров. Такая система дает возможность равномерно распределить нагрузку от дома. Относительно уровня — столб должен возвышаться на 20 — 40 см от земли. Если участок подвергается периодическим затоплениям, этот параметр следует увеличить.

Фундамент столбчатого типа из кирпича

В качестве материала для столбов можно использовать кирпич (железняк). Правда, такой материал подходит только в случае устойчивого грунта и глубокого залегания вод.

Возведение столбов из кирпича допускает два варианта:

1. Первый слой укладывается на подушку из песка.
2. Начальный слой укладывается на залитый заранее «башмак» из бетона.

В большинстве случаев столбы под каркасные строения делают шириной 25*25 см (два кирпича в одном ряду). Если речь идет о большом доме, то ширина возрастает до 50*50 (4 кирпича). В последнем случае внутрь столба помешают прутья арматуры. Это делается для увеличения показателей прочности конструкции.

Столбы из кирпича должны быть вертикальными. Не допускается наличие откосов и искривления. Поэтому кладку кирпича постоянно контролируют при помощи уровнемера и отвесов.

Виды столбчатого фундамента

Столбчатый фундамент выполняется в разных интерпретациях с использованием различных материалов для его изготовления

Столбчатый фундамент выполняется в разных интерпретациях с использованием различных материалов для его изготовления, применением разного диаметра для столбов и пр. Поэтому стоит рассмотреть подробнее все виды основания под каркасный дом с тем, чтобы понимать, как устраивать такое основание своими руками под выбранный тип здания.

Так, в соответствии с сечением опор, столбы фундамента могут быть круглыми, квадратными или прямоугольными.

По типу используемых материалов для возведения опор столбчатый фундамент может быть:

• Бутобетонным;
• Железобетонным;
• Кирпичным;
• Блочным;
• Комбинированный;
• Деревянный.

Кроме того столбчатые фундаменты различают и по способу монтажа. Каркасы в этом случае бывают такими:

• Сборные — опоры собираются из составных частей, таких как кирпич, блоки, бут или бутовая смесь.
• Монолитные. В этом случае столбы-опоры просто заливаются в смонтированную опалубку с параллельным армированием конструкции.

И стоит отметить также, что основным параметром, по которому различают столбчатые фундаменты, является уровень углубленности опор в грунт. В этом случае каркасы бывают такими:

• Незаглубленный фундамент. Это самый простой вариант столбчатого основания для дома. Здесь подошва столбов располагается исключительно на уровне грунта на небольшой песчано-гравийной подушке. Целесообразно возведение таких каркасов своими руками только в том случае, если дом будет одноэтажным и очень легким (как правило, это брус или бревно). Кроме того, незаглубленный столбчатый фундамент можно возводить только на непучнистом грунте.
• Мелкозаглубленный. Это тип фундамента уходит столбами в глубину грунта на 50-70 см. Здесь основную величину углубления столбов составляет песчано-гравийная подсыпка. И при этом фундамент такого вида можно монтировать также на непучнистом или слабопучнистом грунте.
• Заглубленный столбчатый фундамент. Здесь глубина монтажа опор опускается ниже уровня промерзания грунта. При этом подобный вид фундамента можно монтировать на подвижных или глинистых грунтах. Заглубленное столбчатое основание является самым затратным среди приведенных видов фундаментов.

К сожалению, ростверк используется в строительстве столбчатого фундамента не часто ввиду затратности работ и не обязательной необходимости.

Подробнее о каждом из видов столбчатого основания для каркасного дома в материале ниже.

Как утеплить столбчатый фундамент дома — видео, инструкция

Предисловие. Нужно ли утеплять столбчатый фундамент дома? Однозначно скажем, что нужно. Правильное утепление столбового фундамента своими руками поможет сберечь тепло, а значит деньги на отопление дома. Рассмотрим в статье схемы для самостоятельного утепления, материалы для утепления столбового фундамента, а также покажем видео, как утеплить столбчатый фундамент своими руками.

Столбчатый фундамент состоит из столбов дерева, бетона, кирпичаили бута. Столбы размещают ниже глубины промерзания грунта. Столбы идут по всему периметру здания через 1,5 – 2,5 м. Их обязательно ставят в углах и местах пересечения внутренних стен. Столбы возвышаются обычно из земли на 0,25-1 м. По верхним торцам, для жесткости конструкции заливают армированный ленточный фундамент или ставят обвязочные балки.

Разновидности устройства столбчатых фундаментов

Если столбчатый фундамент изготовлен из бута или бетона, то после распалубки наружную поверхность столбов самостоятельно гидроизолируют битумом в два слоя с рубероидной прокладкой. Вместо битума лучше использовать проникающую гидроизоляцию, например, пенетрон. Также необходимо обработать и ленточный фундамент или ростверк (обвязочные балки) от повышенной влажности грунта.

Чем утеплить столбчатый фундамент дома

Утепление столбчатого фундамента чаще делают, используя экструдированный пенополистирол (торговая марка – Пеноплекс). Также при утеплении напыляют вспенивающийся пенополиуретан. Чтобы правильно выбрать утеплитель для столбового фундамента необходимо вкратце рассмотреть основные виды утеплителей, их технические и теплоизоляционные характеристики.

Материалы для утепления фундаментов

Пенопласт больше подходит для внутреннего утепления столбового фундамента, но многие из-за невысокой стоимости материала используют его при наружной теплоизоляции фундаментов. Но лучше пенопласт заменить на утеплители, которые имеют более высокую прочность и не боятся повышенной влажности от грунта.

Керамзит также является недорогим утеплителем столбового фундамента, его застройщики используют следующим методом: с внутренней стороны столбчатого фундамента делают опалубку из досок и засыпают ее керамзитом на 30-40 см.

Минеральная вата, как и пенопласт, используется для утепления столбчатого фундамента изнутри, минвата поставляется в рулонах и плитах. Она обладает высокой водопоглощаемостью и сжимаемостью. Поэтому при ее использовании утеплитель следует тщательно защитить от влаги пароизоляцией.

Пеноплекс

Схема утепления столбчатого фундамента

Теплоизоляция столбчатого фундамента пенопластом или другим утеплителем делается сразу по окончании гидроизоляции с захватом ростверка и части стены дома на 25 – 40 см. При утеплении фундамента снаружи, его штукатурят цементно-песчаным раствором или смесями, эту процедуру можно выполнить своими руками, так как это не требует особой сноровки и большого опыта в строительстве.

Схема утепления столбчатого фундамента своими руками

Столбы столбчатого фундамента обшивают брусками или досками на полную глубину. Необходимо сделать не несущий цоколь схема утепления походит на утепление свойно винтового фундамента минватой, поскольку их конструкция во многом схожа. На засыпке стелят утеплитель (пенополистирол, устойчивый к влажности и механическим повреждениям) шириной около 400 – 500 мм, чтобы закрыть холод идущий от земли.

Если между столбами не будет цоколя, то полностью утепляют только ростверк снизу. Такую систему смонтировать самостоятельно тяжело, поэтому проще сделать утепленный трехслойный пол из минеральной ваты на первом этаже с толстой теплоизоляционной прослойкой, подобной способ применяется строителями и при утеплении подвала дома или выгребной ямы своими руками.

Как утеплить столбчатый фундамент дома

Как утеплить столбовой фундамент

Чтобы утеплить столбчатый фундамент пенополистиролом, листы крепят дюбелями с грибком или наклеивают при помощи клеевых составов на цоколь. Пеноплекс морозоустойчив, влагостоек, с высокой механической прочностью, экологичен, сохраняет свои свойства во влажном грунте и гарантирует утепление фундамента на долгие годы

Швы пеноплекса заделывают пеной или используют листы с кромкой. Снаружи пенополистирол защищают от солнечного ультрафиолета цементной штукатуркой или панелями ПВХ. Чтобы влага и вода не поднималась из земли, цоколь и грунт под домом закрывают слоем гидроизоляции. Далее мы покажем видео,

как утеплить столбчатый фундамент пеноплексом своими руками.

Изготовление опалубки

Любой фундамент под дом, даже каркасный, строится с использованием опалубки. Для изготовления опалубки под дом из щитовой панели понадобятся следующие материалы:

• обрезная брусовая доска (можно использовать или II, или III сорт, или оба сорта), длина у доски может колебаться от 3-4 до 6 метров, её толщина должна находиться в диапазоне от 2 до 2,5 сантиметров;
• деревянные бруски с сечением 5х5 сантиметров;
• гвозди с длиной забивного ствола в 7 и 8 сантиметров.

  Схема обустройства опалубочных щитов для ленточного фундамента

Подготовка и возведение каркаса жёсткости под будущий фундамент для дома из щитовой панели:

1. Когда работы по подготовке строительной площадки завершены, на дно траншеи необходимо уложить бут. Бут – это своеобразная подушка под основание будущего строения. В него могут входить битый шифер, камни, бой кирпича. Заполнить бутом траншею необходимо примерно на 1/3 от её глубины;
2. Поверхность с бутом засыпается слоем песка (слой должен иметь толщину примерно 20 сантиметров), песок должен быть обильно полит водой;
3. Процедуру с водой необходимо повторить 3-5 раз, пока не станет видно, что уровень песка из-за воды не меняется (это будет означать, что всё пространство между бутом заполнено водой – как раз это нам и требуется);
4. После обозначенных выше процедур необходимо приступать к обустройству каркаса жёсткости будущего основания. Для его создания можно использовать обрезки старых труб, металлические уголки, швеллеры. Каркас, к слову сказать, может быть и сварным, однако допускается крепление различных его частей с помощью хомутов, проволоки и других крепёжных элементов.

Что касается описываемого ленточного основания, то в данном случае строительство опалубки будет всегда начинаться с возведения направляющих досок. Обязательно нужно проверить, нет ли на досках каких-либо щелей, дыр.

Схема устройства ленточного фундамента для щитового дома

Если получается так, что высота опалубки превышает 2 метра, то вместо обыкновенных досок лучше использовать щитовые материалы (к примеру, можно взять листы фанеры, толщина которых должна составлять не менее 1 сантиметра).

Кстати, специалисты рекомендуют при возведении щитовых домов использовать именно несъёмную опалубку, так как она существенно уменьшает теплопотери. При изготовлении опалубки обязательно надо устанавливать подпорки, хотя некоторые строители этого не делают. Почему?

Дело в том что при помощи подпорок опалубка будет ровнее, а значит, что и фундамент будет впоследствии идеально ровным. Опалубка – это форма для заливки основания, так что если она будет в идеальном состоянии – и основание дома потом будет таким же. И наоборот.

Расчет столбчатого фундамента

Схема, сечение и пролет балок определяется с учетом действующих на них напряжений после расчета на перерезывающие силы, максимальный момент и допустимый прогиб. При устройстве достаточно прочных и опирающихся на надежное грунтовое основание столбиков, иногда распределительные балки размещают частично заглубленными в грунт.

Нижняя обвязка каркасного дома на столбчатом фундаменте

Обвязка столбчатого фундамента из бруса

Обвязка или распределительные балки могут быть устроены в виде двухопорных элементов, свободно лежащих на опорных столбиках. Еще это может быть жесткая горизонтальная рама из железобетона. Когда такая рама монолитно связана с вертикальными опорами, фундамент называют – свайный с ростверком. Такие жесткие фундаменты относят к плавающему типу. Это значит, что жесткость и прочность фундамента позволяют ему, не доходя до глубины промерзания, свободно “плавать” по поверхности земли. При этом такой фундамент, принимая все неблагоприятные силовые воздействия от грунта, не передает их вышележащему зданию, что позволяет его нормальную эксплуатацию.

Для бетонирования заглубленных в грунт балок в качестве опалубки можно использовать стенки предварительно отрытых приямков. Пошаговая инструкция для бетонирования распределительной рамной клетки, приподнятой над землей, состоит в том, что используют щиты опалубки, нижний край которых опирается на грунт, а верхний располагается на высоте, соответствующей отметке верхней грани балки.

До отметки нижней грани балки в опалубку засыпается песок, устанавливается арматурный каркас с рабочей горизонтальной арматурой в виде стержней с диаметром 16…22 мм и заливается бетон, класса не ниже В20. После разборки опалубки, обычно, через 5…7 дней, песок удаляется, а образовавшаяся горизонтальная балочная система оказывается “подвешенной” на вертикальных столбиках или оголовках свай.

Перед тем как залить столбчатый фундамент следует особое внимание уделить гидроизоляции и теплозащите. Гидроизоляцию можно выполнять оклеечным или наплавляемом способом, а для теплоизоляции использовать негорючую минеральную (каменную, стеклянную) вату.. При изготовлении опорной балки из древесины, а это часто бывает при возведении из бруса или бревен, а также каркасных

При изготовлении опорной балки из древесины, а это часто бывает при возведении из бруса или бревен, а также каркасных

Опалубка опоры столбчатого фундамента

домов, дерево нужно обработать защитными средствами — антисептиками, защищающими от плесени, грибков, поражения вредными насекомыми, а также антипиренами — веществами, обеспечивающими противопожарные мероприятия. Это могут быть различные пропитки, краски, обмазки.

Пространство между столбиками, а также грунтом и перекрытием обычно оставляют открытым или прикрывают легкими разборными панелями для выравнивания температуры — внешней и под домом.

Армирование опоры столбчатого фундамента

Инженерные коммуникации, которые подводятся снизу такие, как водопровод, канализация, центральное отопление должны быть надежно изолированы и защищены от размораживания.

Иногда по разным причинам может возникнуть необходимость превратить столбчатый фундамент в ленточный. Это не представляет особой сложности на стадии изготовления столбиков. В осях между ними откапываются на нужную глубину траншеи и в них устраивается обычный ленточный фундамент.

Если же это потребовалось после строительства дома лучше поручить эти работы специалистам. Нужно знать, что земляные работы, параллельные фундаменту эксплуатируемого дома на отметке большей глубины промерзания, могут привести к аварийному разрушению дома или какой-либо его части.

Большую часть работ, относящуюся к устройству столбчатого фундамента, легко можно выполнить своими руками. Естественно для работ, требующих специальной строительной техники — экскаваторов, буровых станций, бетонных автомобилей-миксеров, придется приглашать профессионалов и специализированные строительные организации, а для расчета балок и балочных систем — пользоваться услугами архитектурно-проектных бюро или мастерских.
