Монтируем рольставни быстро и легко своими руками – Инструкция

Поэтапный монтаж рольставней на ворота гаража

При покупке рольставней надо учитывать, что такие гаражные ворота подходят для стандартных гаражей. Норматив – алюминиевые конструкции устанавливаются на площадь ворот до 14 квадратов, стальные – не больше 49 квадратов.

Для установки необходим стандартный набор инструментов – шуруповерт, дрель, уровень, перфоратор, молоток и плоскогубцы. Герметизация стыков проводится акриловыми или силиконовыми герметиками, по периметру коробки, при установке в проеме герметизируем монтажной пеной.

Приобретая гаражные ворота такой конструкции, важно правильно высчитать необходимые размеры. По проему ворот ширина и высота готовых рольставней не должны быть меньше, чем пять миллиметров

Обязательно проверьте размеры и по диагонали, это требование важно для старых гаражей, где при кладке проем ворот мог быть сбит по уровню.

Последовательность монтажа:

• обязательно выравниваем цементом проем гаража, убираем все неровности, сколы, штукатурим трещины;
• проверяем проем по уровню, где необходимо, устанавливаем резиновые выравнивающие прокладки;
• выставляем направляющие. Для этого на металлических боковых направляющих сверлим отверстия для креплений (шаг 50 см). Диаметр крепежа 8 миллиметров.

Важно. Просверливая отверстия для крепежа, от краев направляющей надо отступить 10 сантиметров

• в верхней части направляющего каркаса просверливаем отверстия для заглушек (диаметр 11,8 см);
• собираем каркас ворот – для этого в проеме по уровню фиксируем метки для крепежа коробки (диаметр 8 мм).

Важно. Если устанавливаем автоматику, то сразу надо сделать еще одно отверстие для подключения электропривода

• до подвеса короба, в который скручивается роллета, сверлим в нем отверстия для крепежа крышки. Лучше разметить, приложив крышку и просверлить сразу и крышку, и короб (диаметр крепежа крышки 4,2 мм);
• на короб монтируем боковые шины, по которым движется полотно ворот;
• теперь выставляем по уровню каркас в проеме ворот и наносим отметки – где будем сверлить в стене отверстие для крепежа, не забываем про шнур автоматики;
• теперь в проеме необходимо просверлить отверстия для креплений и установить на герметик дюбеля. Крепим защитную пружину привода;
• отверстие для механического привода, в зависимости от выбранной модели ворот – от 12 до 16 мм;
• теперь можно закреплять каркас ворот в проеме.

Важно. Несколько раз проверьте горизонталь и вертикаль, чтобы не было перекоса каркаса

Крепежные элементы каркаса обычно продаются в комплекте, но надо учитывать, что для кирпичных и бетонных стен нужны дюбеля и анкеры длиной 3 см, для пустотных блоков стен – 6 см, а в металлических гаражах роллеты крепятся на саморезы по металлу.

Затягиваем крепление каркаса поочередно, проверяя уровнем горизонталь и вертикаль. После установки каркаса можно монтировать автоматику и крепить подъемный механизм и полотно ворот.

Как установить штору над окном

Размотайте и приложите штору к окну, наметьте места предполагаемого крепления. Полотно по размерам должно быть шире стекла. Напуски делаются одинаковыми в каждую сторону. Определитесь с расположением полотнища и механизмом намотки. Вставьте механизм намотки с той стороны, которую вы выбрали. С обратной стороны вставьте заглушку с выступом под держатель. Вставьте в кронштейны держатели. Щелчок будет свидетельствовать, что он вошел полностью.

После этого нужно установить внешнюю защелку, которая также издаст щелчок при полном вхождении. С торцов вала вставляются временно кронштейны.

Прикладываем собранный механизм к месту его крепления. Отмечаем его внешние габариты и делаем разметку под крепежные шурупы. Теперь нужно сделать отверстия, вставить в них уплотнители и закрепить кронштейны. Левый нужно затянуть окончательно, а правый только наживить, чтобы при установке рулона не сломать.

Вставляется рулон сначала в левый, а потом в правый кронштейн, после чего его можно затянуть до основания. Цепочка распускается. На кронштейн для нее крепится двусторонний скотч. После этого нужно установить направляющие и только потом протянуть в них цепочку.

Цепочка с кронштейном отпускается, чтобы она свисала вдоль рамы, натягивается. С помощью скотча, кронштейн прикрепляется к своему месту. После сделанной работы конструкция должна функционировать отлично. Проверьте и убедитесь.

Рольставни своими руками

О роллетах сегодня известно всем. Комплексные роллетные системы обеспечивают максимальную безопасность дома или офиса.

И именно поэтому их часто можно встретить не только на жилых домах и квартирах, но и в офисах, предприятиях, торговых центрах и банках.

Это важно!

Но самое главное в том, что вы можете изготовить рольставни своими руками без привлечения посторонней помощи.

Для работы вам потребуется собрать необходимый инструмент и материалы, а также заказать комплектующие для рольставней.

Монтаж может быть осуществлен на любом проеме:

• окна;
• двери;
• гаражные ворота;
• витрины и т.д.

При возникновении желания изготовления рольставен своими руками, необходимо в первую очередь решить, каким способом будет осуществляться монтаж. Он может быть накладным или встроенным, внешним или внутренним.

Наиболее распространен внешний, накладной монтаж, когда короб устанавливают со стороны улицы над проемом. Он не требует подготовительных работ и может быть выполнен уже после завершения строительства.

Подготовительный этап

Для начала необходимо провести некоторые замеры. Первым делом при помощи рулетки измеряются диагонали проема. Разница между ними не должна превышать 5 мм. Если же она больше, то это следует исправить при помощи отделки.

Даже если вы не знаете, как сделать рольставни своими руками, вам не потребуется специальных знаний. Достаточно аккуратно выполнять все работы и следовать инструкции.

Последние обойдутся дороже, да и могут немного испортить внешний вид конструкции. Чтобы надежно установить рольставни своими руками, необходимо проверить качество откосов. Они должны быть целыми, без трещин и сколов. Только в этом случае конструкция прослужит долго.

Если имеются какие-либо дефекты, то их следует устранить до начала проведения работ.

Следуя нашим рекомендациям, вы сможете самостоятельно справиться со всеми этапами работы. Обязательно проверьте наличие инструмента, который потребуется:

1. дрель;
2. сверла по металлу и камню;
3. шуруповерт;
4. ножницы по металлу;
5. плоскогубцы;
6. заклепочник;
7. гаечные ключи;
8. отвертки;
9. молоток.

Если планируется установка автоматики, то потребуется индикаторная отвертка и мультиметр. В конце работ по установке самодельных рольставен необходим будет герметик и монтажный пистолет, чтобы заделать имеющиеся стыки и трещины.

Выбираем фурнитуру для рольставен

Для успешного крепления конструкции очень важно правильно подобрать фурнитуру и грамотно ее закрепить. Часто по фото кажется, что рольставни просто сделать своими руками без чьей-либо помощи

Но важно соблюдать аккуратность при выполнении всех этапов.

Обратите внимание!

Определите, из какого материала выполнены стены. Если стены построены из плотного материала (бетон, камень, монолитный кирпич), то используйте пластмассовые дюбели с вворачиваемым шурупом или гвоздевым винтом

При этом глубина проникновения в стену должна составлять не менее 3 см.

А вот для стен с пустотами необходимо использовать стальные распорные анкеры. При этом глубина вхождения анкера должна составлять не менее 6,5 см. Чтобы надежно собрать рольставни, установленные на металлическую стену, используйте винты-саморезы, а для деревянных домов – шурупы или сквозные стяжные шпильки.

Первым делом собирается рама, которая включает в себя короб и направляющие. Для крепления рольставен в раме делают отверстия. От края отступают 10 см, а затем каждые 50 см прорезают очередное отверстие для крепежа диаметром 8 мм. Не забудьте сделать отверстие для привода. Его диаметр будет зависеть от выбранной системы управления.

Теперь прикладываем раму к проему и через сделанные отверстия намечаем места для установки дюбелей. После этого крепим конструкцию к проему. Полотно собирается из имеющихся ламелей, крепится к валу.

Очень важно проверить работу самодельных рольставен. Для этого необходимо до десяти раз открыть и закрыть полотно и убедиться в том, что его движению ничего не препятствует

При работе конструкции не должно быть слышно посторонних звуков. Если работа настроена правильно, то полотно будет двигаться легко. А вы сможете насладиться надежной и практичной конструкцией, которая убережет ваше имущество.

Предназначение изделий

Рольставни — это усовершенствованный вариант обычных ставней. Роллетная система включает в себя металлическое полотно, которое при открывании и закрывании проходит по боковым направляющим. При полном открытии эти изделия сворачиваются в короб, смонтированный над оконным проемом. Функции, выполняемые современными роллетными системами, следующие:

1. Защита от несанкционированного проникновения и вандализма. Современные модели усовершенствованы. Их конструкции бывают монолитными, что позволяет надежно оберегать имущество. Чтобы взломать такие конструкции, придётся использовать металлорежущие инструменты. Их применение невозможно без шума. Дополнительная безопасность для дома можно обеспечить, установить сигнализацию.
2. Улучшение звукоизоляционных характеристик. Эта особенность актуальна для домов, которые находятся около проезжей части. В закрытом состоянии роллеты снижают уровень шума вплоть до 15 децибел.
3. Контрольная освещенность территории. Рольставни позволяют приоткрывать территорию частично, настраивая оптимальное количество света. Разработаны модели, в которых степень освещенности регулируется посредством направления ламелей на полотне.
4. Улучшение теплоизоляции. Роллетная система с ламелями, оборудованная утеплителями, снижает теплопотери в холодное время года на 20%.
5. Придание фасаду декоративных свойств. Полотна роллета выпускаются в широком ассортименте цветов. На заказ можно изготавливать ламели с изображением деревьев и цветов, другими рисунками, гармонизирующие с экстерьером жилища.

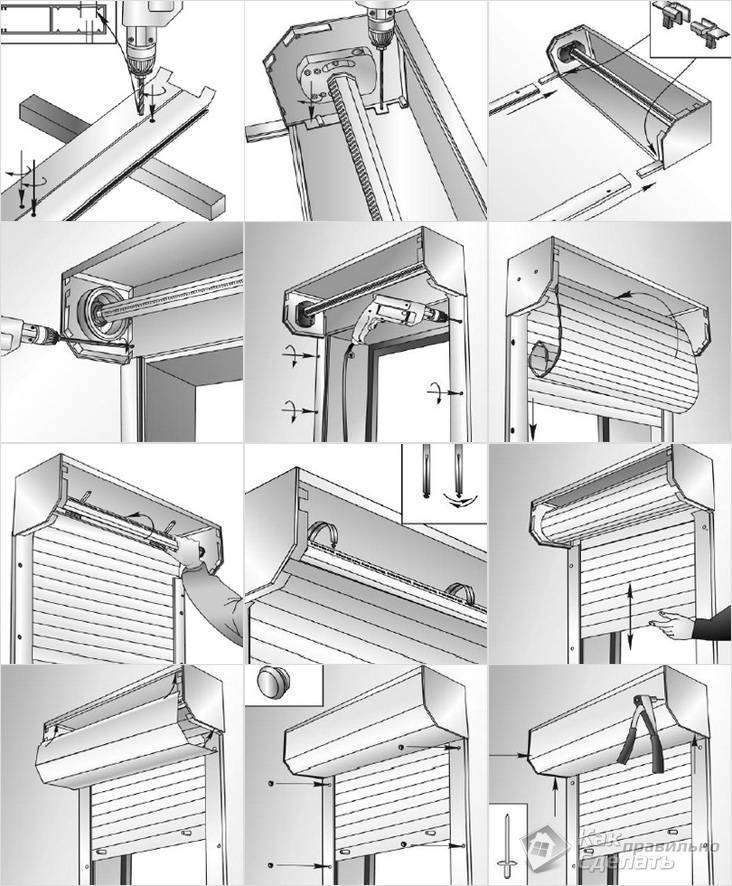

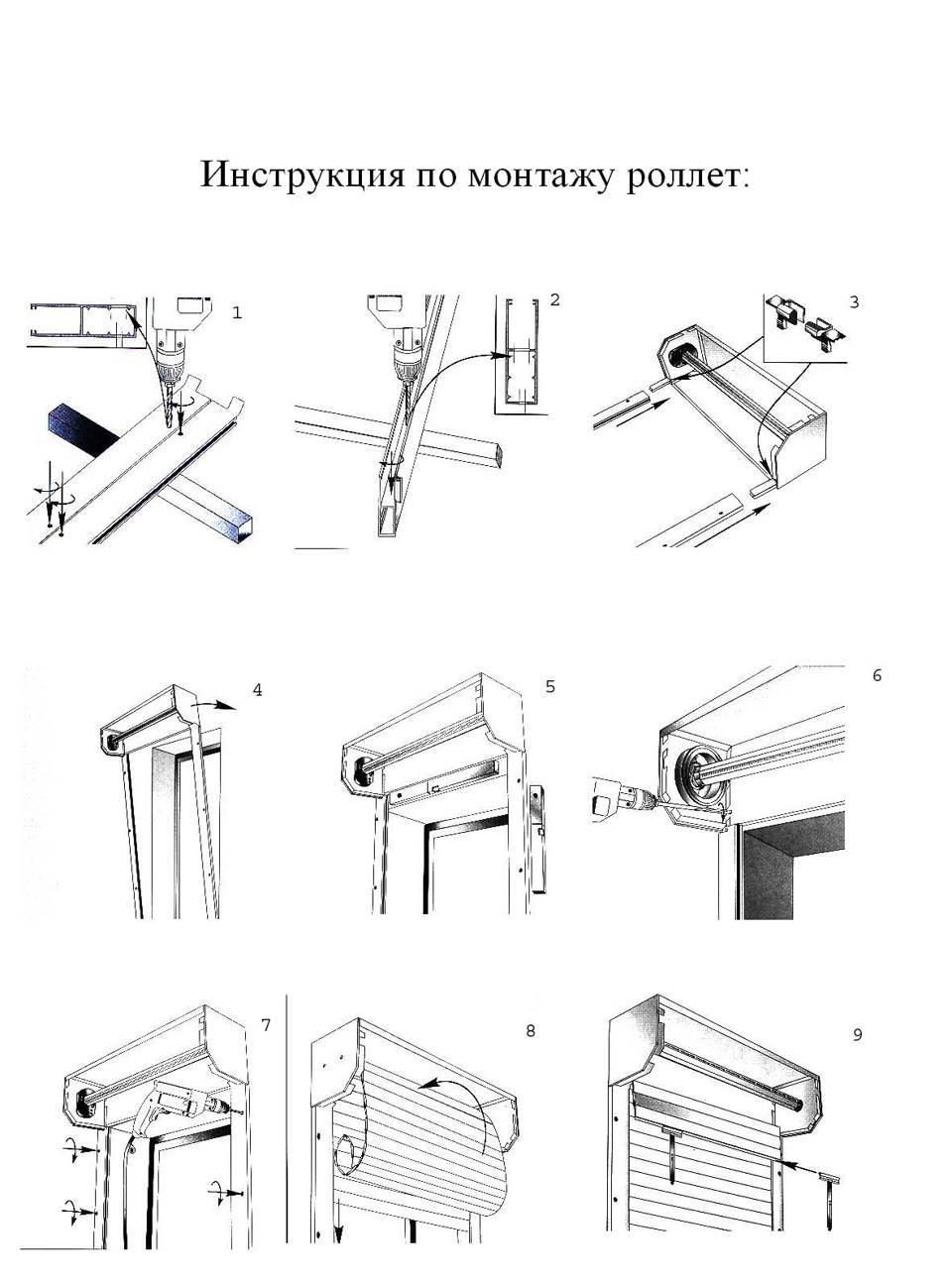

Технология установки рольставен

1. Подготавливают боковые направляющие. С помощью маркера и рулетки в них размечают отверстия. Для этого их попарно укладывают на ровную поверхность и отмечают отверстия в 10-15 см от обрезов направляющих шин и по всей их длине с равными промежутками в 40-50 см. Для накладного типа монтажа их смещают ближе к внешнему краю направляющих. Сверлят отверстия Ø 8 мм. При наружной установке просверливают насквозь обе стороны шины, а верхнюю дополнительно рассверливают до диаметра 11,8 мм для установки декоративной заглушки.

2. Подготовка короба. Прикладывают крышку к коробу и рассверливают насквозь через крышку по два отверстия с каждой стороны диаметром 4,2 мм. В эти отверстия будут установлены заклепки после монтажа рольставен.Рассверливают отверстия для закрепления короба. Их расположение зависит от типа монтажа: сзади для накладного типа, сверху для встроенного и по обеим плоскостям для комбинированного.Диаметр сверла – 8 мм.Высверливают отверстие нужного диаметра для привода. Для накладного монтажа подрезают короба в месте соединения с направляющими с помощью кусачек и пассатижей. Собирают короб и направляющие.

3. Разметка крепежных отверстий. Прикладывают собранный каркас рольставен к проему. При накладном монтаже все элементы конструкции должны лежать на стене, обрамляющей проем, при встроенном типе монтажа – находиться на боковых и верхнем откосе. Проверяют вертикальность направляющих и горизонтальность короба, а также сверяют диагонали – они не должны отличаться более чем на 2 мм.Выполняют маркером или сверлом разметку ранее просверленных крепежных отверстий на откосах или стене.

4. Сверление крепежных отверстий. Вынимают приложенный каркас роллеты из проема. По этой разметке просверливают отверстия на стене или в проеме. В бетонную стену устанавливают дюбеля.Делают отверстие для привода. Его диаметр составляет от 12 до 20 мм в зависимости от вида рольставен, это необходимо уточнить в паспорте не изделие. В отверстие устанавливают защитную пружину.Если в рольставнях предусмотрены внешние запорные элементы – размечают и высверливают отверстия в нижней части направляющих для их закрепления.

5. Крепление каркаса. Снимают с задней стенки каркаса защитные пленки. Ставят и выравнивают собранный каркас на предназначенное для него место. Совмещают разметку отверстий и еще раз проверяют горизонтальность короба и вертикальность направляющих, а также расстояние между ними. Крепят каркас саморезами с помощью шуруповерта.

6. Крепление элементов управления. При наружном монтаже элементы управления крепят внутри здания. Размечают маркером отверстия на стене, просверливают их и закрепляют направляющие и лентоукладчик.

7. Установка полотна роллеты. Дистанционные кольца на перфорированном валу выставляют на равном расстоянии с шагом 40-50 см. На концевом профиле роллетного полотна устанавливают ручные ригели с обеих сторон. Заводят полотно роллеты сверху вала в направляющие шины.  На верхнем краю роллетного полотна выставляют тяговые пружины, закрпеляют их в перфорированных отверстиях вала.

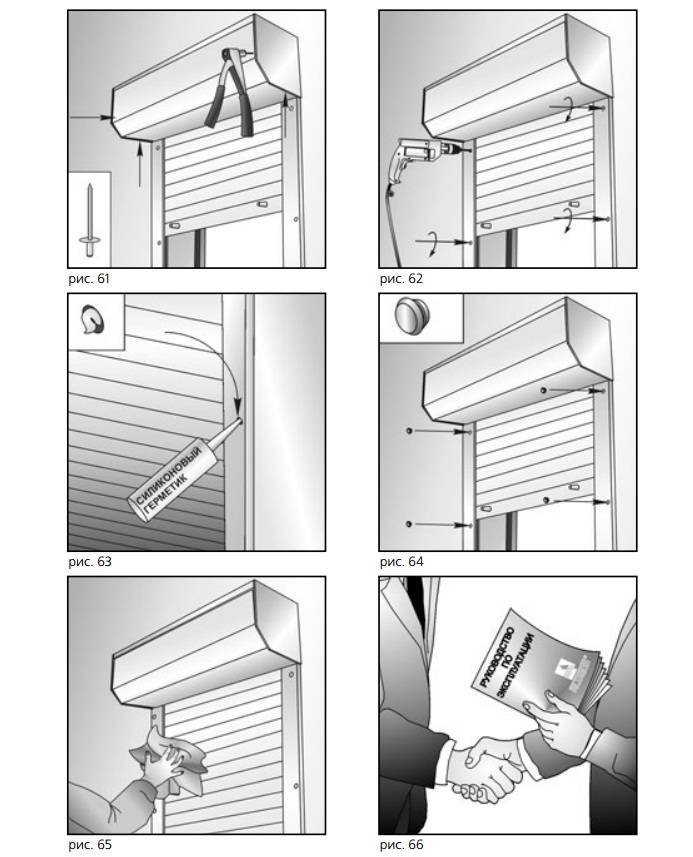

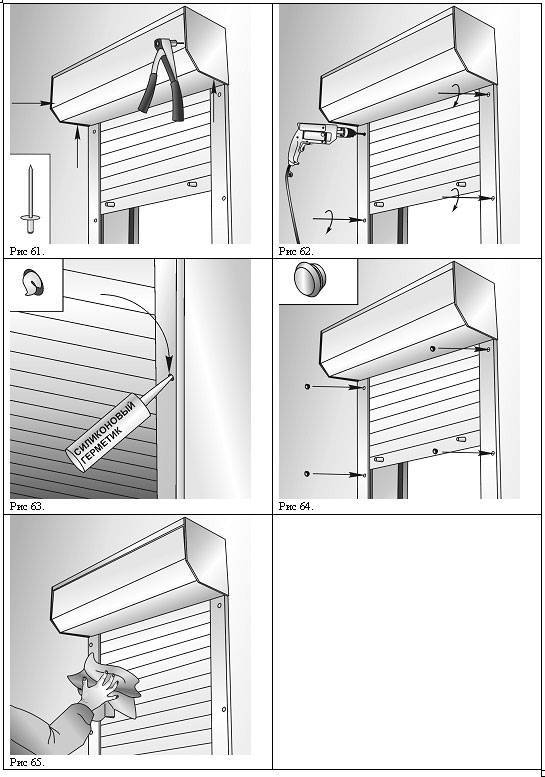

8. Устанавливают крышку короба, закрепляют ее на заклепки с помощью заклепочного пистолета. Снимают защитную ленту с внешних поверхностей, удаляют загрязнения. Устанавливают ограничители на концевой профиль полотна. Технологические отверстия закрывают заглушками, предварительно промазав их силиконовым герметиком.

При монтаже рольставен необходимо соблюдать технику безопасности, использовать только исправный электроинструмент и устойчивую стремянку. Работы удобнее выполнять бригадой из двух-трех человек. Подключение электрофицированного привода лучше доверить специалисту, особенно, если вы не владеете навыком электромонтажных работ.

Все операции по установке рольставен своими руками показаны в видеоролике.

Видео –  монтаж рольставней своими руками

Таким образом, как вы уже убедились монтаж рольставен своими руками – это не трудная задача, которую может выполнить любой дачник, который приложит некоторое терпение и усердия.

Разновидности жалюзи

Жалюзи — это светозащитные устройства, которые состоят из вертикальных либо горизонтальных ламелей (пластин).

В настоящее время различают 12 типов ролетов:

1. Вертикальные — достаточно распространенный вид. Они легкие в управлении, красиво выглядят, могут сделать комнату уютнее.
2. Горизонтальные — считаются неким «старичком» среди всех разновидностей жалюзи, так как очень популярны и используются давно. Защищают комнату от света, устанавливаются на любых окнах.
3. Плиссе — название получили от своего вида, они складываются в гармошку. Лучший вариант для арок и проемов различных форм.
4. Жалюзи для арок и эркеров. Они идеальны для оформления окон и проемов нестандартных форм и размеров.
5. Рулонные шторы — рольшторы. Отличная замена обычным занавескам и гардинам. Представляют собой зафиксированное цельное полотно, а при скручивании формируется рулон.
6. Мансардные жалюзи — их конструкция задумана таким образом, чтобы удерживаться и не провисать под любым углом.
7. Межрамные жалюзи — применяют для установки на старых деревянных окнах. Такая конструкция позволяет значительно сэкономить место, поочередно открывать створки окна. Система регулировки выведена наружу особым гибким управлением.
8. Мультифактурные жалюзи — это самый красочный и привлекательный вид изделий.
9. Фотожалюзи — изделия с разными рисунками.
10. Римские шторы — тоже относятся к жалюзи, их можно сравнить с плиссе. При складывании они образуют горизонтальные складки ткани. Подходят к интерьеру любой комнаты.
11. Жалюзи с электроприводом — избавят от проблем с закрытием и открытием механизма на высоко расположенных окнах. Достаточно нажать кнопку.
12. Защитные жалюзи (ролеты) — предназначены для использования снаружи.

Виды монтажа рольставней

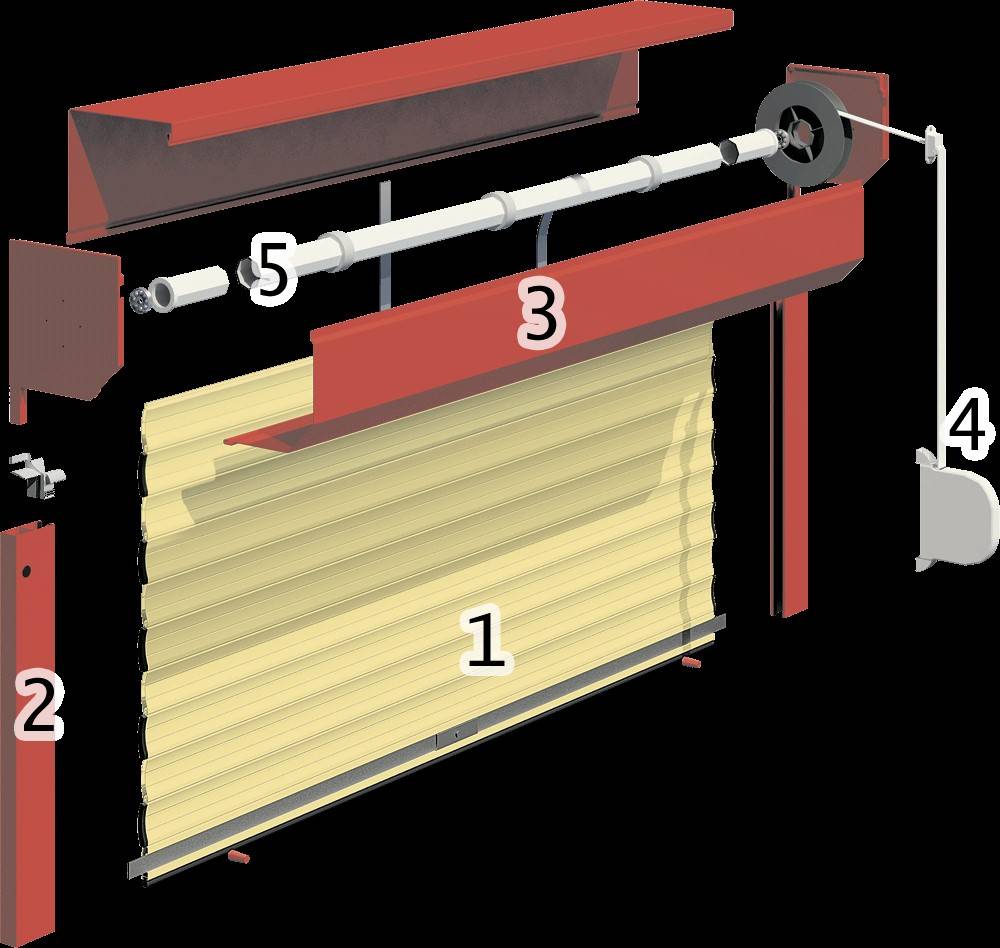

Конструкция рольставней одинаковая. В коробе спрятан барабан, на который наматывается лента рольставней. Приводится в действие барабан при помощи шнурка, который заводится внутрь помещения. Достаточно просто потянуть за него, чтобы поднять полотно. Опускаются ставни под своим собственным весом. Снаружи оконного проема устанавливаются направляющие, по которым движется полотно.

Установку ставней проводят по-разному. В зависимости от расположения короба ставни бывают:

Наружный монтаж. Эта схема является самой распространенной и популярной. При такой компоновке и короб, и направляющие устанавливаются по наружным плоскостям оконного проема. Данный способ установки считается самым простым, так как не требует подготовительных работ на откосах, а закрытые ставни перекрывают весь оконный проем.

• Внутренний монтаж. При таком способе монтажа короб устанавливают внутри оконного проема вплотную к окну. Направляющие крепятся непосредственно к откосам.
• Комбинированный монтаж. В этом случае короб с барабаном устанавливается в специальную нишу между откосом и окном. В такие же ниши монтируются и направляющие. Хотя такой способ установки является более эстетичным, но предусматривать ниши необходимо еще на этапе строительства. После того как дом уже построен, сделать их будет проблематично.

КЛАССИЧЕСКАЯ НЕМЕЦКАЯ СХЕМА МОНТАЖА РОЛЬСТАВЕН

Направляющие расположены за четвертью с внутренней стороны. Короб обращен внутрь помещения и утоплен вверх в толщу стены. Окно ставится за плоскость рольставен и под короб.
При правильной конфигурации проемов обеспечивается высокая взломобезопасность – доступ к изделию невозможен, снаружи в проеме видно только полотно рольставни.

Схема подразумевает монтаж
рольставен до установки окон. Наряду с неоспоримыми преимуществами эта схема тянет за собой ряд проблем.

1. Как правило, эта схема может быть полноценно реализована только в случае, если верхняя часть оконного проема при строительстве здания выполнена специально под размещение короба. В уже
   построенных зданиях (коттеджах) обычно небольшой вылет верхней четверти (нужно min 180-200 мм), не позволяющий полностью утопить короб, а бетонный или металлический ригель над проемом не
   позволяют подрубить его до нужных размеров (к тому же неизвестно выдержит-ли здание такую подрубку).
2. Возникает проблема с теплоизоляцией короба. Ведь через щель для выхода полотна в короб свободно поступает холодный воздух с улицы, а холодная алюминиевая внутренняя стенка короба выходит
   в помещение. Если не принять мер к утеплению – в мороз появление конденсата и наледи на внутренней стенке короба неминуемо. Немецкие фирмы-производители предлагают пенопластовые
   утеплители, вставляемые внутрь короба. Однако, по нашему опыту, утепление оказывается недостаточным, они утепляют не всю поверхность короба и, кроме того, под них требуется применять короба не
   оптимального, а увеличенного размера (на один-два типоразмера больше), что может похоронить саму возможность монтажа изделий по классической схеме на конкретном объекте. Единственным
   вариантом решения этой проблемы является утепление короба оклейкой пенополиэтиленом вместе с изготовлением съемного утепленного кожуха, полностью закрывающего короб со стороны помещения.

Пошаговая инструкция

Установку и сборку готовой конструкции следует проводить последовательно. Прежде чем приступить к монтажу, нужно вооружиться инструментом, а также выполнить подготовительные работы.

Сначала необходимо удостовериться в ровности проема. При помощи измерительной ленты нужно тщательно обмерить диагонали, а затем сравнить их между собой. Разница в значениях не должна превышать 5 мм. Пренебрежение этими показателями чревато снижением герметичности конструкции и ее устойчивости к взломам.

Строительным уровнем осуществляется проверка горизонтальности верхней и нижней части откоса. Вертикальность боковых частей контролируется с помощью отвесов. Максимальное отклонение — не более 1,5 мм на погонный метр.

Следует избавиться от трещин, неровностей и сколов на откосах. Отделочные работы проводятся с помощью шпаклевки или методом установки специальных накладок. Чтобы осуществить монтаж роллетных системы своими руками, потребуются такие приспособления:

• перфоратор;
• кусачки, ножницы для работы с металлом;
• набор отверток;
• молоток;
• лестница — если нужно работать на высоте;
• монтажный пистолет;
• дрель, сверла по бетону и металлу;
• шуруповерт;
• набор гаечных ключей;
• уровень и измерительная рулетка;
• маркер;
• индикатор;
• мультиметр;
• средство для герметизации стыков.

Не забываем про инструмент, перед началом работ

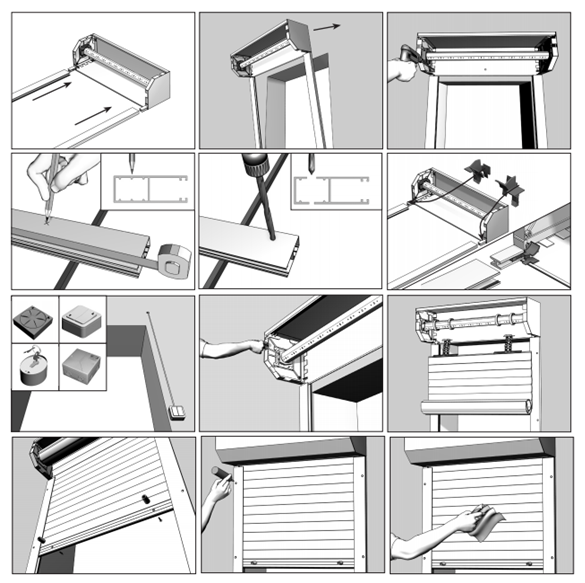

Сборка короба

Перед началом установки следует проверить приобретенную систему на отсутствие заводского брака и присутствие всех частей. Первым делом необходимо подготовить направляющие. Для этого потребуется провести ряд манипуляций:

1. Разложить приспособления на ровной поверхности, затем с помощью маркера разметить места будущих отверстий (расстояние между ними делать 40-50 см). Первую точку расположить через 10 см от края.
2. Высверлить размеченные места сверлом с диаметром 8 мм, сверху деталей сделать 12 см, чтобы по окончании работ установить декоративную заглушку.
3. Когда направляющие готовы, можно приступить к подготовке короба. Процесс состоит из следующих действий:
4. Сначала крышка прикладывается к основной конструкции, затем делается по 2 отверстия (диаметром 4 мм) с каждой стороны, они нужны для вставки заклепок по окончании работ.
5. Сделать разметку мест фиксации короба к стене (при наружном способе установки — на боковой стороне, при встроенном — вверху), а затем высверлить отверстия диаметром 8 мм. Собрать конструкцию, соединив короб с направляющими.
6. Следующим этапом является разметка проема для будущей фиксации системы. Приложить каркас к стене, проверить диагонали и вертикальные направляющие. Маркером перенести метки из отверстий в каркасе на стену, а затем просверлить их. Закрепить дюбеля, по мере надобности снизу конструкции сделать углубления для фиксации запорных элементов.

После осуществления всех манипуляций можно приступать к монтажу и креплению каркаса: удалить защитную пленку с задней стенки конструкции, поднести последнюю к месту монтажа, сопоставить все отверстия, а затем закрепить основу с помощью саморезов и шуруповерта.

Монтаж полотна и подключение электропривода

Следующим шагом нужно закрепить на верхнем валу дистанционные кольца (дистанция 40−50 см). Затем необходима установка ригелей на двух сторонах полотна. Последнее оборачивается вокруг вала и заводится в направляющие. Тяговые пружины располагаются сверху и фиксируются в отверстиях вала.

По завершении работ по монтажу полотнища закрыть короб, с лицевой стороны снять защитную пленку, установить заглушки, которые затем обработать силиконом.

Завершающим этапом установки является подключение электропривода (в комплекте с устройством идет подробная схема сборки). После выполнения всех перечисленных манипуляций монтаж роллетных систем можно считать оконченным.

Это интересно: жалюзийный забор.

Подключение электропривода

Дальнейшая установка заключается в обеспечении автоматики. Нельзя устанавливать к одному электроприводу два выключателя. Для монтажа электрического двигателя используется кабель с двойной изоляцией с сечением не менее 0.75 мм. При использовании нескольких электроприводов нужно учесть суммарную мощность кабелей. Соединения кабелей должны размещаться в распределительных коробках. Электродвигатели нужно разделить на группы, а группы, при наличии сети с тремя фазами — на фазы.

Видео: установка рольставней своими руками с электроприводом наружным способом на окна и веранду деревянного дома

Из видео вы также узнаете, в чем отличие антивандальных и пенозаполненных рольставней и на что следует обращать внимание при выборе роллет

Существует несколько типов автоматических рольставней:

• автоматизация с применением выключателя;
• система группового управления;
• автоматизация с беспроводным управлением.

Автоматизация с применением выключателя это бюджетное решение, предназначенное для тех людей, которые не нуждаются в технологических новшествах.

Система группового управления подойдёт тем, кто хочет управлять дистанционно большим количеством рольставней.

Автоматизация с беспроводным управлением часто используется в системах типа умный дом. Также существуют технологические решения с применением программирования датчиков освещенности, дождя, таймера и так далее.

Настройка внутривального электродвигателя рольставней: пошаговая видео-инструкция:

Рекомендуемый набор инструментов и принадлежностей, необходимых для монтажа рольставни.

Развернуть

Наименование инструмента	Количество
Электроперфоратор	2
Электродрель	1
Шуруповерт аккумуляторный	1
Электрическая угловая отрезная машинка	1
Адаптер SDS с быстрозажимным патроном	2
Клёпальный пистолет	2
Уровень строительный брусковый 1,5м	1
Ящик инструментальный	2
Молоток слесарный 400 гр	2
Кувалда	1
Набор ударных инструментов(зубило, шлямбур, пробойник, кернер)	1
Ножовка по металлу	1
Ножницы по металлу	1
Пассатижи	1
Кусачки боковые средние	1
Набор напильников	1
Набор отверток твёрдосплавных	1
Набор гаечных ключей	1
Лестница универсальная 4-х сложений	1
Лестница универсальная 3-х секционная (более 6м)	1
Пистолет силиконовый	1
Прибор-тестер	1
Электропаяльник 60 Вт	1
Электроудлинитель не менее 30 м	1
Отвертка эл. индикаторная	1
Рулетка 5 м	1
Штангенциркуль 125 мм	1
Очки защитные	2
Каска строительная	3
Аптечка универсальная	1
Стандартный набор сверл по металлу	1
Бур по бетону O 6 мм L=160-200 мм	2
Бур по бетону O 8 мм L=200-260 мм	2
Бур по бетону O 10 мм L=550 мм	2
Бур по бетону O 12 мм L=550 мм	2
Бур по бетону O 14 мм L=750 мм	2
Бур по бетону O 16 мм L=950 мм	1
Бур по бетону O 18 мм L=550 мм	1
Бур по бетону O 20 мм L=550 мм	1
Примечание: Рекомендуемая численность монтажной бригады — 3 человека: слесарь-электромонтажник — 1 человек, слесарь-монтажник — 2 человека.

Перед тем как приступить к установке рольставни, необходимо проверить наличие всей комплектации.

Когда удобно использовать сантехнические рольставни

Существует множество вариантов использования рольставен в санузле.Можно выделить такие направления:

• скрытие труб коммуникаций;
• прикрытие оконных проемов;
• защита некоторых частей комнаты от внешнего взора.

Многое зависит от того, как установить изделие. Достаточно посмотреть видео, на котором установка рольставен в туалет своими руками будет описано максимально детально. Это позволит максимально точно выполнить все действия по монтированию.

Рольставни отлично подходят для того, чтобы скрыть все лишнее. При этом выбор именно пластика дает множество преимуществ. Особенно следует подчеркнуть такие:

• легкость в уходе;
• возможность выбора разного цветового оформления;
• меньший вес конструкции, что упрощает работы;
• достаточно для выполнения своей функции, не имеет лишних деталей.

При этом такую конструкцию легче всего вписать в общий дизайн комнаты. Дизайн туалета с рольставнями станет заметно лучше, и чтобы в этом убедиться достаточно посмотреть примеры фото.

При этом установка подобных изделий полезна еще и тем, что открывает свободный доступ ко всем коммуникациям, которые находятся за ними. В отличие от «окошек», которые многие любят оставлять в сплошных стенах, рольставни предоставляют максимальное количество пространства для проведения осмотра и необходимых ремонтных работ. Это становится большим плюсом в пользу именно этого варианта.

Виды монтажа роллетов

Прежде чем приступать к основным мероприятиям, следует обратить внимание на виды монтажа роллетов. Чаще всего речь идет о трех основных видах установки конструкций:

Наружный монтаж. Подобного рода мероприятия происходят чаще всего. Стоит иметь в виду, что для этого дела не требуется подготовка откосов, которая зачастую отбирает немало свободного времени и сил (речь о создании ниши под короб). Наружный тип монтажа короба с роликовым полотном происходит над проемом, а направляющие монтируются по обеим сторонам

Стоит обратить внимание на то, что закрытые рольставни полностью закрывают оконный проем и находятся на одном уровне со стеновой поверхностью.
Встроенный монтаж. Данный процесс позволяет располагать все элементы роллетов в нише возле оконного проема

Если речь идет о встроенном монтаже окна, то отворение должно происходит в противоположную сторону от установки.
Комбинированный монтаж. Для подобных мероприятий необходима выемка в верхней части оконного (или дверного) проема. Эту самую выемку создают при строительстве или ремонтных мероприятиях, связанных с конкретным зданием. Речь идет об изначальном создании проекта, который и подразумевает подобные составляющие строения. В конечном итоге данный способ позволяет расположить роллеты таким образом, чтобы они не создавали проблем при открытии окон в любую сторону. Это практично и удобно.

Уход за воротами-рольставнями

Гаражные ворота-рольставни, среди прочего, необходимо регулярно чистить Уход состоит в нескольких операциях:

• Полотно ворот нужно регулярно очищать от пыли и грязи. Иначе она начнёт налипать на вал, что существенно снизит эксплуатационный срок;
• Необходимо регулярно убирать с полотна лёд и налипший снег. Это может привести к заклиниванию механизма. Можно просто их потихоньку обстучать, и лёд со снегом осыпятся;
• Все части механизма необходимо смазывать. Если появится скрип или посторонний шум, то необходимо сразу провести работы по обслуживанию оборудования.

Не забывайте, что правильно выбранные и установленные гаражные ворота защитят ваш автомобиль не только от кражи, но и от сюрпризов погоды, обеспечивая исправность и сохранность транспортного средства.

Как изготовить рольставни самостоятельно?

Рольставни можно приобрести в магазине или на строительном рынке, но многие мастера желают изготовить такие изделия самостоятельно

Перед самостоятельным изготовлением конструкции важно определиться с технологией монтажа будущего ограждения

Он может быть внутренним, внешним или встроенным.

Чаще всего мастера-самоучки используют внешний способ установки, предполагающий закрепление коробки над проемом.

Этот способ хорош тем, что не нуждается в дополнительных подготовительных работах.

Вся работа по производству рольставней будет подразделена на три этапа:

• подготовительный – проведение необходимых замеров, проверка качества откосов и уровня;
• выбор нужного материала с учетом качества стен гаража и глубины крепежа;
• монтаж и установка конструкции.

Возможно вас заинтересует статья о том, как изготовить недорогие ворота для гаража из профлиста своими руками.

Конструкция и чертеж

В подготовительном этапе рассчитываются геометрические параметры всей роллеты, а также ее составляющих, которые получаются путем нарезки заготовок-длинномеров.

Затем необходимо составить подробный чертеж, где будут наглядно указаны габаритные размеры самодельной роллеты (ширина и высота), величины которых зависит от размеров закрываемого роллетой проема и монтажного вида (внутренний, внешний или встроенный).

Также в чертеже необходимые параметры – это длина роллетного полотна, длина направляющей шины, длины защитного короба и октогонального вала.

Процесс изготовления

Процедуру изготовления можно разделить на определенные пункты:

• нарезание ламелей роллетного полотна со шлифовкой участков нарезания для удаления заусенцев;
• монтаж вставки-уплотнителя в концевой профиль, установка замка и запорных полос;
• нарезание направляющих шин с последующей шлифовкой, и установка уплотнителей в шины;
• отбортовка в шинах при необходимости;
• нарезание короба для защиты, изготовление окна для управительных элементов;
• нарезание октогонального вала со шлифовкой мест нарезки;
• сборка полотна роллеты;
• сборка короба для защиты с дополнительными приводами.

Для изготовления роллетных ставней, даже своими руками, необходимо наличие определенного оборудования, в числе которого:

• столы для заготовок;
• станки для отрезания составляющих рольставни;
• пила торцовая;
• верстак для слесарей;
• компрессор.

Как правильно собрать и установить?

Для успешного монтажа

Перед установкой важно качественно подготовить проем. Это включает удаление дефектов и неровностей стен для создания хорошей герметичности прилегания направляющих шин, без признаков зазора

Самая трудоемкая работа – это подготовка и использование отверстий и крепежа. Отверстия делаются при помощи перфоратора с дистанцией в полметра. Крепежные аксессуары выбирают под материал стены.

Для бетона нужно крепить стальные анкеры с пластмассовыми дюбелями, металл потребует винтов-саморезов, для проема из кирпича созданы стальные анкеры с распоркой. Для деревянных конструкций потребуются шурупы или шпильки.

После выполненной работы по сверлению, нужно закрепить каркас, шины-направители и приводной механизм. Короб и шины мастер должен проверить уровнем для исключения перекоса. К приводному механизму подсоединяются элементы электрики.

На одном из последних этапов собирается роллетное полотно с ригельными замками и пружинами для тяги. В конце нужно удалить все лишние швы и отверстия, монтировать заглушки и различные аксессуары.

Как установить рольставни самому? Смотрите процесс сборки и монтажа в видео ниже:

http://vorotakzaboru.ru/142-delaem-rolstavni-svoimi-rukami-legko-i-bystro/http://kakieshtory.ru/svoimi-rukami/delaem-shtory-rollety-na-okna-svoimi-rukami.htmlhttp://moistenki.ru/sovet/rolstavni-svoimi-rukami.html

Установка полотна роллеты

Установка полотна нужно заводить за валом со стороны задней части защитного короба в направляющие шины (рис. 17). Чтобы избежать повреждения покрытия полотна обернете вал тряпкой.

рис. 17 При монтаже рольставни с механическими приводами закрепите на шкиве шнур, ленту или корд (рис. 18). Вращая вал произведите намотку тягового элемента на шкив, для дальнейшего управления полотном. рис. 18 Следующим действием необходимо закрепить полотно рольставни с подвесным механизмом (рис. 19, 20) (ригелями или тяговыми пружинами). Заведите их сбоку в верхнюю ламель полотна. рис. 19 рис. 20

Крепление ригеля

Приложить блокирующий ригель к валу и зафиксировать его ригельными кольцами, свести кольца до упора. Ригель должен попасть в установочные отверстия колец. В таком положении кольца нужно зафиксировать саморезами. Сверлить вал, для установки самореза не нужно, саморез устанавливается в отверстие ригельного кольца и закручивается до упора в стенку вала.

рис.21 рис. 22

Крепление тяговой пружины

Тяговая пружина крепиться с перфорационные отверстия вала. Нужно сжать окончание тяговой пружины и вставить в вал.

рис. 23 Для ограничение поднятия полотно, нужно установить стопора в нижнюю планку. Просверлить сквозные отверстия в концевой планке на расстоянии 50-100 мм от направляющих шин. В отверстия установить через подкладку стопорный болт и прикрутить к нему стопор. рис. 24
