Как собрать электрощит — автоматы и кабели. Типы электрощита. Как производится включение в схему

Способы подключения в частном доме и квартире

Решив поставить УЗО в своей квартире и доме, в первую очередь, надо правильно выбрать его параметры. Прежде всего, обращайте внимания на токовую нагрузку, и для каких целей выбран прибор.

В случае установки прибора на всю квартиру или дом, надо просуммировать величину всех нагрузок, и выбрать подходящее значение. Второй величиной будет дифференциальный ток, при достижении которого, будет срабатывать защита. После сделанного выбора, остается одно – правильно подключить УЗО.

Подключение по линии фазы:

Как видно по рисунку, УЗО установлено после входного автомата и счетчика электроэнергии. После, УЗО фазный провод идет на автоматические выключатели, контролирующие разные группы нагрузки. Далее, после выключателей, он разводится к осветительным приборам и розеткам.

По линии нейтрали, провод идет на клеммную колодку, после нее, он разводится к устройствам потребителям.

Данная схема не имеет нулевой шины, что характерно для старых квартир и домов. В таких случаях, лучше может подойти схема с применением нескольких УЗО для защиты отдельных потребителей.

Подключение к однофазной сети однополюсных и четырехполюсных УЗО

Фактически, принцип подключения однополюсного УЗО показан в приведенной выше схеме. Является самым распространенным для однофазной цепи. Используя её как пример, можно спокойно делать установку у себя в квартире или загородном доме.

Главное, не попутать местами подключения фазного и нулевого проводов. Обычно, для входящего фазного провода, используется на корпусе обозначение 1, для исходящего фазного провода обозначение 2. Для обозначения нулевого провода используют обозначение N.

Далее, по аналогии с однополюсным подключением. Нулевой провод подключаем к клемме с обозначением N. Фазу желательно подключить к клемме в цепь, которой включена кнопка Тест. В большинстве случаев, она расположена рядом с нулевой цепью. Желательно, не реже раза в месяц проводить проверку с помощью кнопки.

Сборка электрощитка

При самостоятельной сборке учитывают, что автомат на входе и счетчик электричества опечатывают представители энергосбыта. Если такой возможности не будет, опломбируют весь щиток или откажут в приемке. Внутри общего электрощита собирают бокс на несколько мест (зависит от вида автомата), в нем ставят рубильник, который опечатывают. Корпус устанавливают на стене, в нем фиксируют DIN рейку.

Пошаговый порядок сборки щитка:

• фиксация элементов на DIN рейке по схеме;
• подсоединение модулей к вводному автомату с применением гребенки;
• подключение фазного провода кабелями с наконечниками;
• монтаж нулевой шины;
• проверка креплений отверткой;
• подключение тока, проверка срабатывания;
• проверка показателей сети мультиметром.

Подключение комплектующих

В щитках есть место для ввода кабеля, оборудованное крышкой

Это важно при установке корпуса в нише, когда подводка затруднена. Чаще это группа перфорированных отверстий, размер которых меняют удалением перемычек

Кабель заключают при вводе в гофротрубу диаметром 16 – 20 мм. Снизить подвижность проводов в трубе можно с применением заглушек, сальниковых пластин. Провода сразу маркируют, в коробке оставляют длину по двойной высоте корпуса.

Для соединения применяют перемычки из провода или шины, первый вариант подходит для небольших коробок.

Шины применяют в больших шкафах, они выгодно отличаются:

• хороший контакт;
• надежность;
• аккуратный вид.

Подключение защитных устройств

УЗО и автоматы прижимают к DIN-рейке до появления щелчка. Провода подключают в соответствии с типом выключателя (одинарный или двойной). После установки устройств соединяют их вводы. Это делают перемычками или гребенками.

Установка перемычек:

• отрезают куски провода нужной длины, края оголяют, сгибают дугой, в клемму ставят 2 проводника, затягивают;
• длинные провода зачищают от изоляции на 1,5 см через 5 см, плоскогубцами загибают оголенные участки, чтобы получить объединенные дуги;
• участки без изоляции вставляют в гнезда, затягивают.

Как подписать автоматы в электрощите

Это ограммное обеспечение, которое cоздает и печатает этикетки для лицевых панелей распределительных щитов.

Semiolog — это программное обеспечение, которое cоздает и печатает этикетки для лицевых панелей распределительных щитов концерна Hager. С данной программой щит будет выглядеть эстетично, с максимально точными описаниями и обозначениями линии распределения. Красиво, быстро и удобно!

Совет: Для печати на предварительно размеченных самоклеющихся листах используйте для черновика лист формата А4.

1. Сначала Вы выбираете тип щита (Volta, 30V …) 2. Потом Вы определяете текст и рисунки на этикетке из большого каталога инструментов.

Возможны различные комбинации, например картинка и два текста, просто картинки или условные обозначения приборов. В программу также можно импортировать логотип Вашей фирмы.

Представительство компании Hager в лице компании ООО Электроконтроль предоставляет продукцию торговых марок Hager (Хагер), Berker (Беркер), Tehalit (Техалит), Polo (Поло) в ассортименте: модульные автоматические выключатели, корпусные автоматические выключатели, дифференциальные автоматические выключатели, диф.реле, рубильники, перекидные рубильники, выключатели нагрузки, устройства защитного отключения, реле времени, импульсное реле, суточное реле, сумеречное реле, контакторы, бесшумные контакторы, магнитные пускатели, индикаторы, измерительные приборы, вольтметры, амперметры, разрядники, кнопки, диммеры, датчики движения, проходные клеммы, наборные клеммы, монтажные клеммы, клеммники, вводно-распределительные блоки, фазные шины, кабельные разветвители, промышленные автоматические выключатели, таймеры, минищитки, настенные щитки, напольные щиты, секционные щиты, распределительные щитки, квартирные щитки, щитки электрические, щитки модульные, щиты с монтажной панелью, щиты учетно распределительные, щиты этажные, шкафы монтажные, шкафы распределения электроэнергии, влагозащитные щитки, щитки серий: Volta, Golf, Vector, Orion, Univers, кабельные каналы, перфорированные кабельные каналы, электромонтажные колоны, короба, гибкий офис, напольные кабельные каналы, рулонный канал, универсальные кабельные каналы, кабельные каналы tehalit серий: DA200, BRP, LFR, LFF, BA7A, LFR, DAP, SL, розетки, выключатели, электротехническая продукция серий Polo: Regina, Fiorena, Optima, Hermetica, 5655, Systo, термостаты, розетки для подзарятки USB, розетки VGA, HDMI, S-video, радиосистемы («Радиошин»), системы KNX, светорегуляторы и многое другое для инженерии в отрасли электромонтажа.

Всё предоставляемое оборудование, компания Электроконтроль поддерживает наличие на складе широкого ассортимента продукции и осуществляет доставку в города на территории Украины, такие как: Автономная республика Крым, Винница, Волынь, Днепропетровск, Донецк, Житомир, Закарпатье, Запорожье, Ивано-Франковск, Киев, Кировоград, Луганск, Львов, Николаев, Одесса, Полтава, Ровно, Суммы, Тернополь, Харьков, Херсон, Хмельницк, Черкассы, Чернигов, Севастополь, Кривой Рог и др. города Украины.

Как выбрать автомат?

Автоматы в квартирном щитке должны соответствовать установленным правилам, иначе их функционирование будет опасным и может повлечь неприятные последствия

При выборе нового устройства важно обращать внимание на следующие параметры:

• Тип, определяющий назначение (“А” – размыкание цепей большой протяженности; “В” – осветительные линии общего функционала; “С” – электрические устройства с умеренными токами; “D” – для активной нагрузки, превышающей стандартные значения; “K” – индуктивные объемы; “Z” – электроника);
• Количество полюсов (для однофазной сети – один или два, для трехфазной – три или четыре);
• Номинальное напряжение, соответствующее данному показателю сети;
• Максимальный рабочий ток линии, рассчитываемый из мощности всех подключенных к ветке приборов и техники;
• Отключающая способность при превышении допустимых значений.

Что требуется для реализации схемы

Главная особенность заключается в том, что схема неотключаемой линии не нуждается в значительных капиталовложениях, это бюджетное мероприятие, которое по карману каждому человеку. В целом нужно будет провести подключение всего одного автоматического выключателя или выключателя нагрузки. Далее остается только грамотно собрать схему электрощита.

Стоит сказать, что имея хотя бы базовые знания, можно самостоятельно заняться данным вопросом, особых сложностей нет. К примеру, вводной автомат установлен в этажном щите для квартиры или в щите учета, если речь идет о частном секторе. Коммутационный аппарат в таком случае устанавливается на вводе электрического щита.

Тут уже может быть как автоматический выключатель, так и выключатель нагрузки. С этого устройства перемычки расходятся на два направления, один в автомат, который располагается на верхней DIN-рейке (смотрите рисунок). Второй идет вниз на ввод второго выключателя нагрузки. В подобной ситуации неотключаемой линией будет именно группа устройств установленных на верхней DIN-рейке, вторая будет отключаемой.

Покидая дом нужно будет только щелкнуть ВН (выключатель нагрузки), установленный на нижней DIN-рейке, отключить от электрической сети помещение и не думать о том, а включен ли утюг или все же выключен, с чайником не произойдет ничего и так далее. В работе останутся только потребители, которые функционируют от групповых автоматов расположенных до отключаемого ВН. Как видно сложного действительно ничего нет и объяснения весьма простые и понятные, особенно для человека, который разбирается в этом вопросе.

В интернет сети имеется еще несколько вариантов реализации подобной схемы, так что можно провести определенное количество времени за компьютером для изучения всевозможных схем и методов подключения.

Взять, к примеру, такой вариант, где второй выключатель нагрузки отсутствует, а что касается НЕОТКЛЮЧАЕМЫХ ЛИНИЙ, то они подключены напрямую к верхнему контакту ВН.

Но эта схема не совсем правильна, потому как, любой щит должен иметь коммутационный аппарат, который служит для отключения всего щитка. В подобной ситуации обесточить весь электрощит невозможно. Если отключить вводной автомат (ВН) погаснут потребители подключенных к нижним контактам, при этом верхние клеммы остаются под напряжением и соответственно все что к ним подключено тоже.

Опасность данной схемы заключается в возможном поражении электрическим током. Придет дядя Вася электрик, отключит вводной автомат будет думать, что напряжения нигде нет и полезет в щит, а там …

Поэтому обязательно должен быть водной коммутационный аппарат, который будет отключать напряжение со всего оборудования.

Если говорить об экономии, то речь идет всего об одном рубильнике, в то время как эксплуатационная безопасность ухудшается. Исходя из этого, первый вариант является более подходящим и безопасным.

Также стоит выделить схему реализации неотключаемой линии с дополнительной защитой от утечки тока. В таком случае можно ставить УЗО на каждую группу линий, но можно установить и столько элементов, сколько имеется групповых автоматов. Тут уже важную роль играет бюджет.

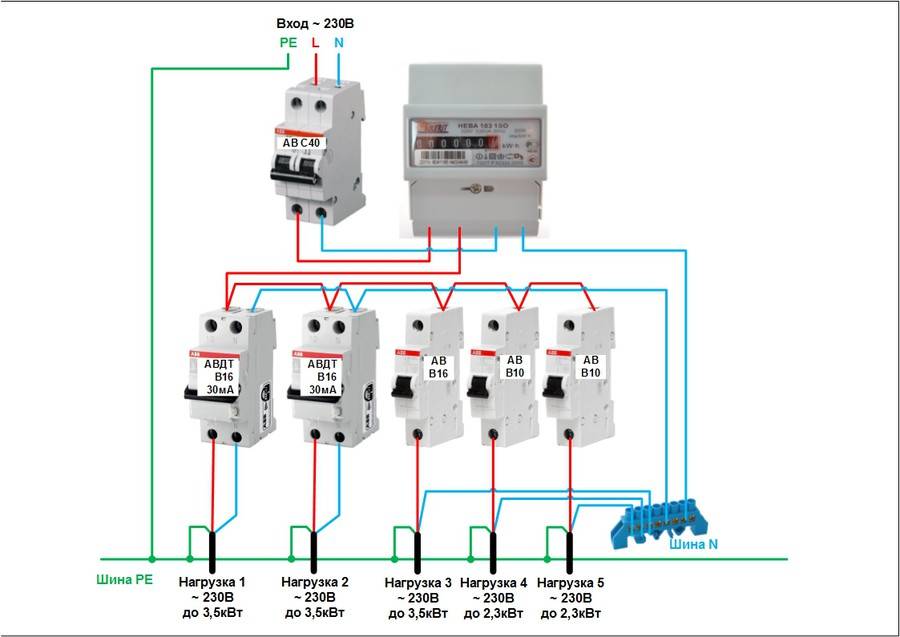

Вариант 5

В данном варианте для защиты групп используются дифавтоматы и обычные автоматические выключатели. Автоматические выключатели дифференциального тока (АВДТ) защищают кабель от перегрузки, от действия тока короткого замыкания и защищает человека от поражения электрическим током. На каждый дифавтомат нужно подать фазу и ноль. Уже после выхода с данных устройств объединять нули также нельзя. Нулевые рабочие проводники остальных групп, которые защищены обычными автоматическими выключателями, подключаются на вводную общую нулевую шину.

В данной статье представлены простейшие варианты схем однофазных электрощитов. В них рассмотрены практически все защитные устройства, показано как их нужно подключать и есть описания использования того или иного варианта. Исходя из своей индивидуальной ситуации вы должны разрабатывать свою схему. Помните, что она должна удовлетворять всем современным нормам электробезопасности.

Заключительный этап

Установка щитка на своё место осуществляется по окончании всех грязных ремонтных работ. Корпус щита монтируется в нишу, дин-рейки с собранным модульным оборудованием крепится саморезами. Закрепляются шины рабочего (N) и защитного (PE) нуля. Фазные и нулевые провода компонуются в отдельные пучки и прокладываются на противоположных сторонах щитка. Усилие, с которым зажимаются присоединения — 0.8 Н·м.

Перед тем, как приступать к пусконаладочным работам, следует убедиться в том, что собраны все розетки, распределительные коробки, выключатели. Все группы потребителей следует подписать на внешней панели электрощитка. Примерно через месяц работы следует сделать подтяжку всех соединений щитка.

Правила сборки

Существуют определённые правила, которых следует придерживаться при сборке электрощита:

• все провода внутри щитка должны быть такого же сечения, как и вводной провод;
• любой модуль должен иметь вход вверху, выход — внизу;
• если монтаж выполняется с помощью многожильного провода ПВ3, обязательно применение наконечников НШВИ.

Последовательность шагов электромонтажника, выполняющего сборку, может выглядеть следующим образом:

• предварительная компоновка модулей на дин-рейках в соответствии с имеющейся схемой;
• фиксация модулей на дин-рейках с помощью специальных крепежей;
• установка шин-гребёнок, с помощью которых напряжение от АВ ввода подаётся к остальным модулям;
• раздача фазы по назначению от нижних клемм модулей с помощью проводов с наконечниками;
• монтаж нулевого провода. Все провода монтируются за дин-рейкой;
• подтяжка всех соединений с помощью отвёртки;
• подача напряжения на автомат ввода и проверка работоспособности модулей;
• проверка наличия напряжения на входах и выходах модулей с помощью мультиметра.

Что нельзя делать в электрощите

Есть так же операции, которые нельзя выполнять при монтаже электрощита. Это может привести к выходу из строя аппаратуры, а иногда даже к возгоранию и пожару:

• Лудить концы проводов, особенно многожильных. Олово очень мягкий металл и через некоторое время вывод, прижатый болтом, меняет форму. Это приводит к ослаблению и нагреву контакта. Например, если залудить провод и подключить его к автомату, со временем пайка начнет «плыть», особенно при хороших нагрузках. При необходимости подключить многожильный провод следует использовать наконечники НШВИ.
• Нельзя располагать кабеля под DIN-рейкой, а тем более прижимать. Это может привести к разрушению изоляции и короткому замыканию.
• Не следует нарушать правила цветовой маркировки проводов. Это усложняет процесс монтажа и ремонта электрощита.

Замена и ремонт

Рассмотренный выше порядок действий касался конструирования и монтажа распределительного щита «с ноля». Такая установка необходима в новостройках или жилых помещениях после капитального ремонта. Зачастую подобных радикальных мер не требуется, достаточно произвести мелкий ремонт или расширить функционал уже установленного устройства.

Автоматы в щитке Источник edds.kgo66.ru

Замена автоматов

Наиболее распространённой процедурой при ремонте распределительного щита является замены установленных автоматических выключателей. Перед проведением любых работ необходимо отключить пакетный выключатель.

Решая, как подключить автомат к проводке, не забывайте о правиле, которое было обозначено выше. Также необходимо внимательно изучить маркировку устройства и в магазине приобретать аналогичный с таким же номиналом. Не допускайте ошибки, приобретая более мощный автоматический выключатель – это неизбежно приведёт к аварийной ситуации. Для разгрузки сети лучше создать отдельную линию со своим автоматом.

При работе соблюдайте осторожность, чтобы полностью не обесточить помещение и не получить травмы. Техника безопасности в этом случае должна соблюдаться неукоснительно

Что касается пакетного выключателя то самостоятельной замене или ремонту он не подлежит, это могут выполнить только специалисты .

Замена перемычек

Если выполнять внутренние соединения таких элементов как автоматические выключатели, по классической схеме, то используются отрезки провода с оголёнными концами. Из них делаются перемычки, формирующие из компонентов целевые группы.

Фазная «гребёнка» Источник gkeridan.ru

Теперь эти элементы соединяются более надёжно и грамотно при помощи специальных изолированных шин из меди. Электрики их называют «гребёнками» поскольку внешне они похожи расчёски с редким зубом. Расстояния между контактами такой шины соответствует одному модулю или полуторной величине.

«Гребёнка» позволяет соединить несколько линейных автоматов в единую конструкцию и контакт осуществляется по нулевому проводу или фазе. Длина шин варьирует в зависимости от поставленной задачи. Как правило, можно соединить от двенадцати до шестидесяти модулей.

«Гребёнки» выпускают трёх видов:

• фазные;
• нулевые;
• универсальные.

Первый тип соединяет фазные проводники и окрашивается в серый цвет, второй осуществляет контакт нулевых проводников. Этот вид шин окрашивается в синий цвет, как и нулевая жила проводки силовой линии. Универсальные «гребёнки» имеют двойную маркировку и могут устанавливаться на проводники как фазного, так и нулевого типа.

Эти соединительные элементы можно использовать не только для «связки» выключателей автоматического типа, но и для различных контакторов, УЗО и диф-автоматов.

Если после проведения ремонтных работ и включении щита происходит замыкание, следует внимательно изучить изоляцию соединяющей проводки. В случае повреждения изоляционный слой можно реанимировать при помощи изоляционной ленты.

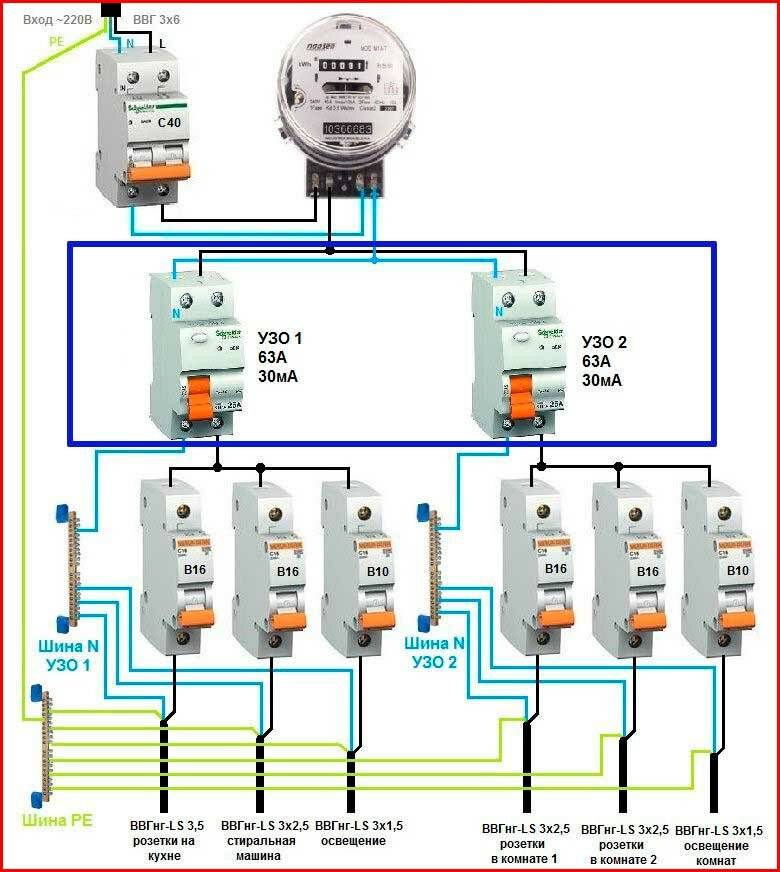

Вариант 3

Как я выше писал, что все группы розеток должны иметь защиту от утечек тока, то есть должны защищаться с помощью УЗО. В третьем варианте схемы представлено вводное УЗО, которое устанавливается после счетчика. До прибора учета УЗО нельзя ставить, так как его нужно будет пломбировать, что не хотят делать инспектора. Поэтому они его разрешают ставить только после счетчика.

Для защиты человека нужно использовать УЗО с токами утечки 10-30мА. Это безопасный ток для человека, при котором он способен отдернуть руку и не получить каких-либо увечий. У варианта с использованием на вводе одного УЗО на 30мА есть один минус. При его срабатывании отключается вся квартира, дом и т.д. Также если сеть сильно разветвлённая, то УЗО может ложно срабатывать из-за естественных токов утечек, которые присутствуют в каждой бытовой технике.

В данном варианте фаза и ноль подаются на вводные контакты УЗО. Далее с выходных контактов фаза подается на автоматические выключатели, а ноль на свою нулевую шину. Запомните, что ноль до УЗО и ноль после него нельзя объединять между собой, то есть подключать к одной шине. Иначе устройство защитного отключения вы просто не взведете, так как оно будет сразу отключаться.

Комплектация навесного распределительного щитка

Перед покупкой щитка вы четко должны знать, сколько модульных устройств защиты и управления необходимо для проводки вашей квартиры. Информацию об этом вы можете узнать из проекта электропроводки или от вашего мастера. Вы также сами можете просчитать нужное количество устройств защиты и отключения, если прочитаете статью сайта:Силовые цепи квартиры.

Устройство навесного распределительного щитка

На рисунке ниже вы видите навесной щиток в разобранном виде.

В квартирный электрощиток устанавливаются следующие модульные устройства:

• Вводной автомат защиты и отключения. К нему подключается питающий кабель для квартиры;
• Автоматы защиты от короткого замыкания (сверхтоков). Они же служат устройствами для принудительного отключения отдельных линий электропроводки от электропитания;

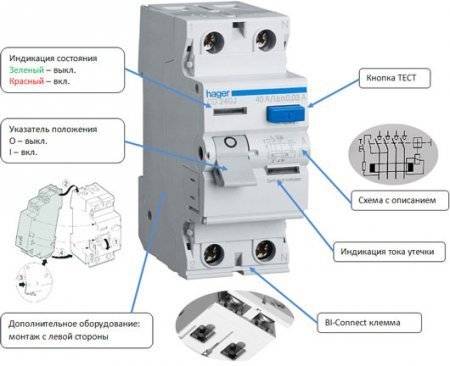

Устройства защитного отключении (УЗО). Они служат для защиты людей и домашних животных от паражения электрическим током при прикосновении к корпусам электрооборудования,которые оказались под напряжением.

Важно! УЗО устанавливается в электрическую цепь, после автомата защиты. Отдельно УЗО не устанвливается. Но есть устройства, объединяющие в себе функции автомата защиты и УЗО

Это Дифференциальные автоматы

Но есть устройства, объединяющие в себе функции автомата защиты и УЗО. Это Дифференциальные автоматы.

Кроме автоматов электрощиток квартиры необходимо укомплектовать устройствами подключения, распределения и дополнительным оборудованием.О них дальше.

Вариант 1

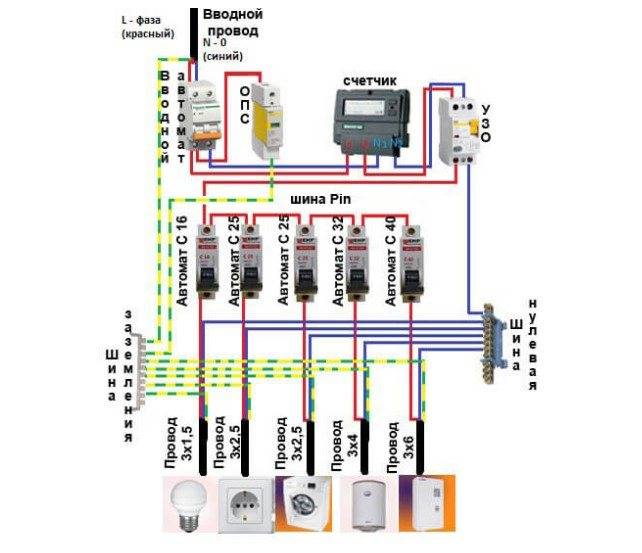

Это самая простая схема вводного щита с прибором учета электроэнергии. На ней изображена система заземления TN-S, то есть когда от источника питания приходят отдельные самостоятельные нулевой рабочий и нулевой защитный проводники. В данной однофазной схеме щита на вводе стоит двухполюсный автоматический выключатель.

Здесь и на последующих схемах номиналы и характеристики защитных устройств выбраны произвольным образом. У вас они могут отличаться, но сама суть соединений между автоматическими выключателями и другими защитными устройствами остается такой же.

После вводного автомата идет счетчик. Для принятия его на учет должны пломбироваться вводное коммутационное устройство и сам прибор учета электроэнергии. Далее идут однополюсные групповые автоматические выключатели. Фаза всегда подается на автоматические выключатели, а ноль на нулевую шину. Так получается, что все нулевые рабочие проводники разных групп объединяются между собой, а фазные проводники коммутируются с помощью автоматов.

Данный вариант схемы является самым простым и очень часто встречается на различных объектах.

Разновидности и размеры электрощитков

Различают накладные, напольные и встраиваемые щиты. Накладные вид ставят на стену, комплектующие с корпусом находятся снаружи. Напольные модели монтируют на подставках на полу, или без опор. Для встраиваемых в стене делают нишу, куда вставляют ящик. Электрические шкафы монтируют внутри или снаружи зданий.

Степени корпусной защиты:

• IP30, IP20 — ставят в помещениях нормальной влажности, защита от воды не предусмотрена, есть только корпус, предохраняющий от постороннего действия;

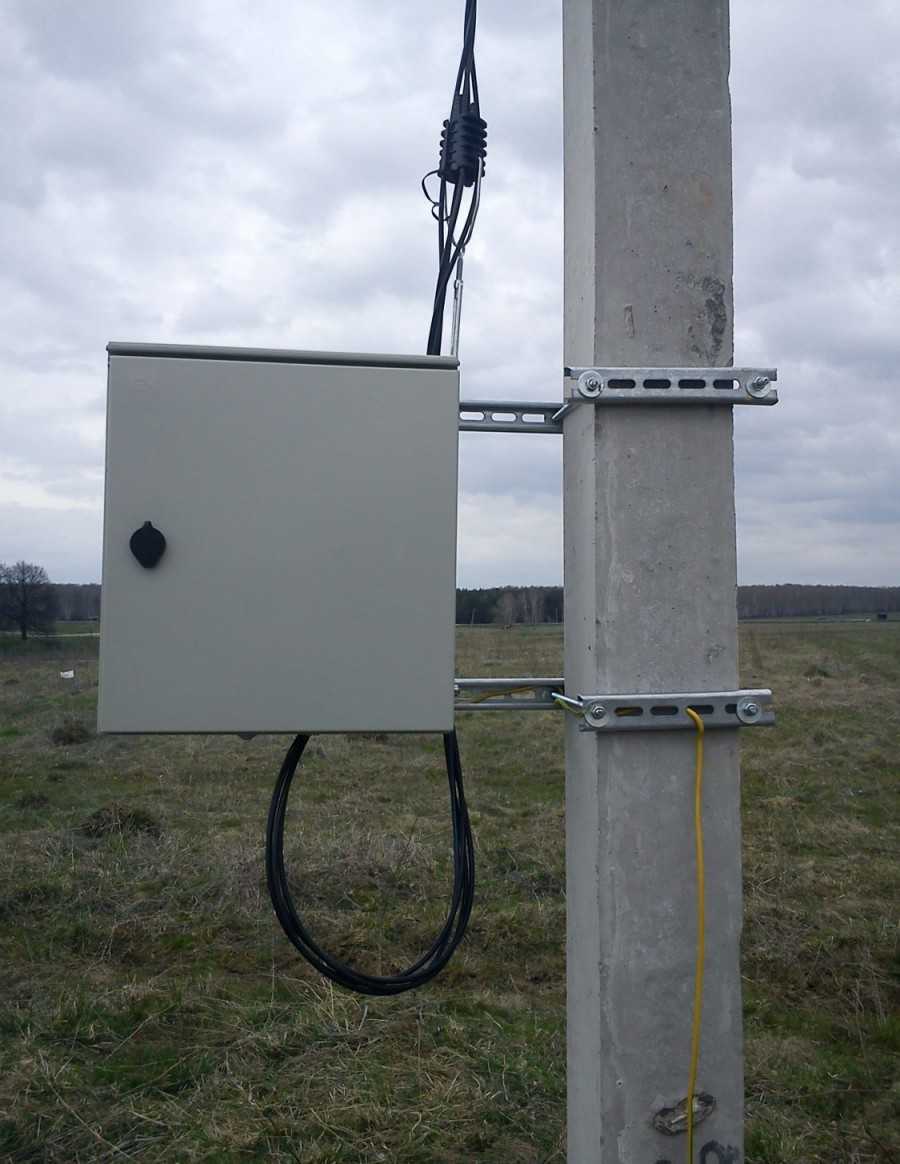

• IP54, IP44 — защита от влаги на более высоком уровне, можно монтировать на улице, но с защитой от прямого попадания воды;
• IP65, IP55 — предназначены для агрессивных условий работы, снаружи строений, не требуют дополнительной защиты от дождя, пыли, обледенения.

От габаритов коробки зависит количество коммутаторов, кабельных линий, которые подключаются. Размер определяют так, чтобы было место для установки требуемого комплекта.

Сами собирали электрощит?

Сам
81.67%

Электрики
7.08%

Частично сам
11.25%

Проголосовало: 240

Размеры щитков в сантиметрах:

• ЩРВ-12, высота — 28 см, ширина — 33 см, глубина — 12 см, в один ряд можно поставить 12 модулей;
• ЩРВ-18 — 43 х 33 х 12, соответственно, модули в 2 ряда — 18 шт.;
• ЩРВ-24 — 43 х 33 х 12, 24 модуля в 2 ряда;
• ЩРВ-36 — 55 х 33 х 12, 36 модулей в 3 ряда;
• ЩРВ-9 — 25 х 25 х 12, 9 модулей в 1 ряд;
• ЩРН-15 — 25 х 35 х 12, 15 мод. В 1 ряд;
• ЩРН-24 — 40 х 30 х 12, 24 мод. В 2 ряда;
• ЩРН-45 — 52 х 35 х 12, 45 мод. В 3 ряда.

Выпускают пластиковые и стальные щитки. Для герметичности в готовых изделиях есть эластичные уплотнители, от постороннего доступа ставят запоры и замки.

Монтаж электрощита на стену по ГОСТ

При установке щитка электрики руководствуются требованиями ГОСТ, согласно которым:

• щиток должен быть выполнен из не проводящего ток и негорючего материала (металла, покрытого краской, или специального пластика);
• дверца и корпус щитка должны быть заземлены и иметь «ушки», предназначенные для опломбирования;
• заполнение щитка должно соответствовать предписаниям технической документации, в которой указывается количество защитных аппаратов и их номинальный ток;
• корпус щитка должен быть помечен знаком электрической опасности с указанием номинального напряжения.

Не пропустите: Подготовка пола для укладки плитки. Подготовка пола под плитку: инструкция, материалы и инструменты

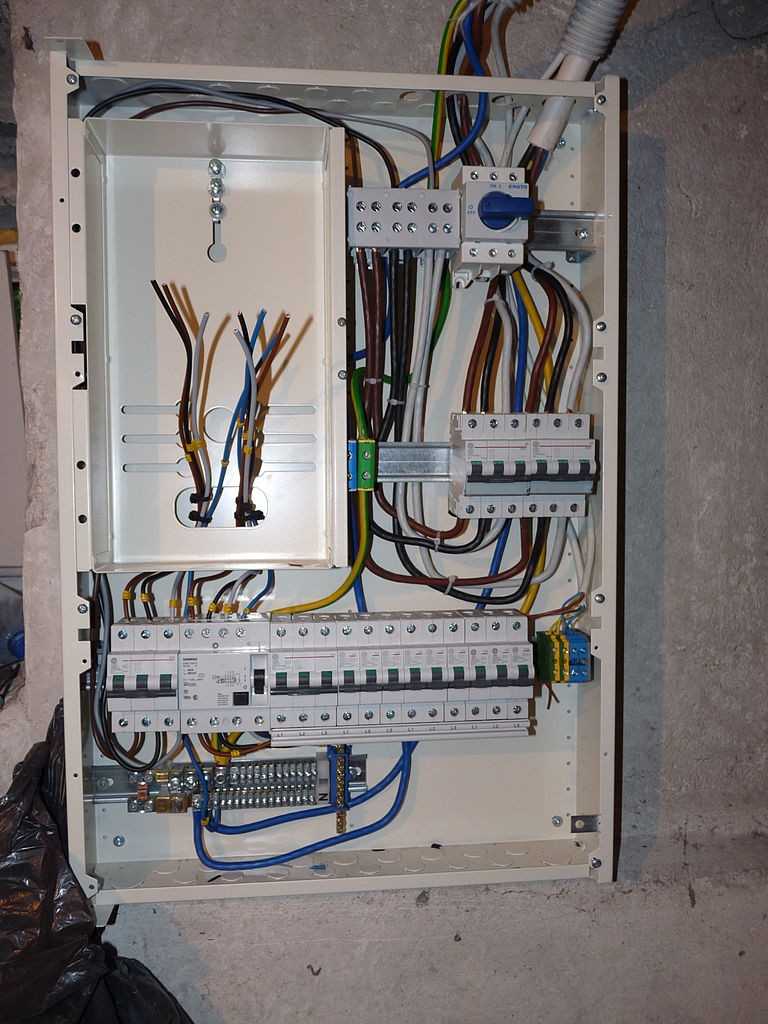

Подключение электрощитка

Изоляционная оболочка проводов снимается. DIN рейка устанавливается в распределительный щиток. Сборку модулей начинают с вводного автомата, который должен располагаться с правой стороны. В след за ним монтируются устройства защитного отключения. Остальные приборы крепятся по схеме в удобном порядке.

После сборки всех устройств на DIN рейке, приступают к подключению кабельных жил. Этот процесс может затянуться надолго, если каждый провод не пометить меткой в соответствии с монтажной схемой щитка.

Устанавливаем нулевую планку, и коммутируем к ней концы нулевых жил. Подключаем питание к автоматам на их верхние клеммы. Потом подключаются автоматы дифференциации, они необходимы для проводки ванной комнаты.

Самой последней подключается питающая жила. Этот кабель состоит из 3 проводов: фаза, ноль, защита. Каждый из них отличается по цвету изоляции.

Те, кто хотел бы провести монтажные работы самостоятельно, могут посмотреть фото электрического щитка в интернете., с однофазной или трехфазной сетью. Вводить в эксплуатацию электрощиток может только работник энергосбыта.

Как правильно подключить электросчетчик и автоматы

• Для безопасной работы вашего щитка применяйте несложные правила:
• используйте для монтажа однопроволочный монолитный провод;
• при использовании гибкого провода применяйте наконечники;
• используйте неразрывные перемычки;
• применяйте U-образный загиб для увеличения площади контакта.

Использование наконечников на гибкий провод

Для разводки щитов электрики часто отдают предпочтение гибкому проводу с многопроволочной жилой типа ПВ-3 или ПуГВ. С ним легче и проще работать, чем с монолитной жилой. Но здесь есть одна особенность.

Основная ошибка, которую допускают новички в этом плане — подключают многожильный провод к автомату без оконцевания. Если зажать голый многожильный провод как он есть, то при затягивании жилки передавливаются и обламываются, а это приводит к потере сечения и ухудшению контакта, да и сам контакт со времен ослабевает.

Опытные «спецы» знают, что затягивать голый многожильный провод в клемме нельзя. Поэтому если при монтаже используется многожильный провод, то для его оконцевания нужно применять наконечники НШВ или НШВИ.

Кроме того, если существует необходимость подключения двух многожильных провода к одному зажиму автомата, для этого нужно использовать двойной наконечник НШВИ-2. С помощью него очень удобно формировать перемычки для подключения нескольких групповых автоматов.

Использование U-образного загиба

Для подключения жил отходящих проводов и кабелей к автоматам мы снимаем с них изоляцию примерно на 1 см, вставляем оголенную часть в контакт и затягиваем винтом. По статистике 80 % электриков именно так и подключают.

Контакт в месте соединения получается надежный, но его дополнительно можно улучшить без лишних затрат времени и средств. При подключении к автоматам кабелей с монолитной жилой сделайте на концах U-образный загиб.

Такое формирование концов увеличит площадь соприкосновения провода с поверхностью зажима, а значит контакт будет лучше.

Внутренние стенки контактных площадок АВ имеют специальные насечки. При затягивании винта эти насечки врезаются в жилу, благодаря чему надежность контакта увеличивается.

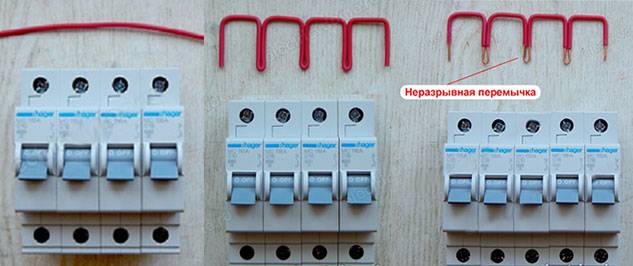

Использование неразрывных перемычек

Если возникла необходимость подключить несколько автоматов стоящих в одном ряду от одного источника (провода) для этой цели как невозможно лучше подойдет гребенчатая шина. Но такие шины не всегда есть под рукой.

Как объединить несколько групповых автоматов в таком случае? Cделайте самодельную перемычку из жил кабеля. Для этого используйте куски провода одинакового сечения, а лучше вообще не разрывайте его по всей длине.

1. Как это сделать:
2. Не снимая с провода изоляцию, формируете перемычку нужной формы и размеров (по количеству ответвлений).
3. Затем зачищаем изоляцию с провода в месте перегиба на нужную длину, и у нас получается неразрывная перемычка из цельного куска провода.

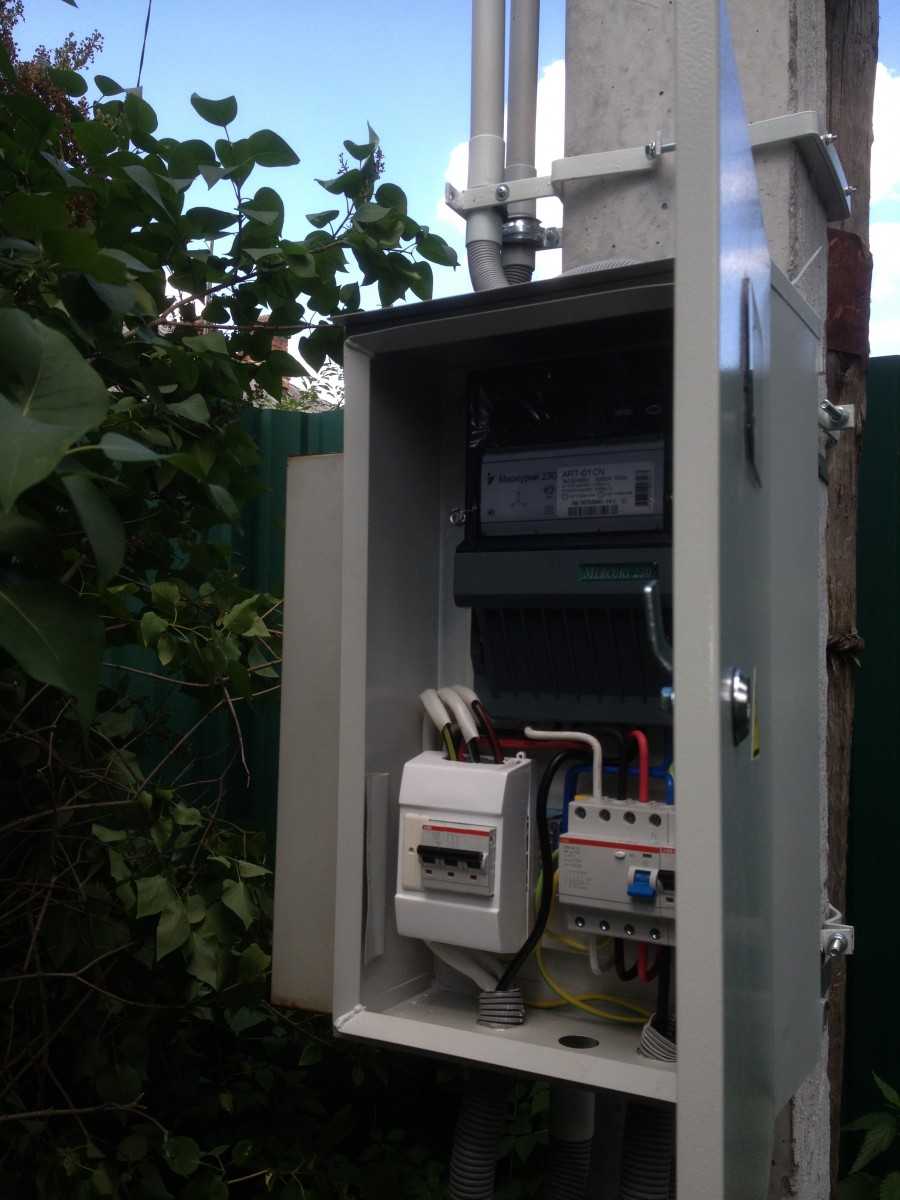

Комплектующие распределительного щита

На вводе предусмотрен автомат для предохранения проводки от КЗ, он обесточивает дальнейшие контуры при перегрузках. В аварийных ситуациях перегреваются кабели, что приводит к пожару. Вводные автоматические выключатели ставят первыми в электрическом щите. Сборка электрического щита предполагает размещение минимума коммутационных устройств, относящихся к отдельному жилью, этажу.

Стандартный комплект модулей:

• счетчик для определения использованного электричества;
• УЗО с автоматом или дифавтомат, иногда несколько таких устройств;
• коммутационные клеммы, шины, гребенки, др.;
• предохранители и аппаратура для управления и защиты;
• реле от скачков напряжения в линии;
• иногда ставят слаботочные сети, например, ЛВС или кабельного телевидения.

Основные ошибки при подключении автоматов

• Разберем ошибки, которые наиболее часто встречаются:
• подключение концов жил гибкого многожильного провода без оконцевания;
• попадание изоляции под контакт;
• подключение жил разных сечений на одну клемму;
• пайка концов жил.

Подключение концов жил без оконцевания

Основная ошибка при подключении автоматов — использование гибкого многожильного провода без оконцевания. Так проще и быстрее, но не правильно. Такой провод невозможно зажать надежно, со временем контакт ослабевает («течет»), увеличивается сопротивление, место соединения нагревается.

Необходимо применять наконечники на гибкий провод или использовать для монтажа жесткий одножильный провод.

Попадание изоляции под контакт

Все знают, что перед тем как подключить автомат в щитке нужно снять изоляцию с подключаемых проводов. Казалось бы, здесь нет ничего сложного, зачистил жилу на нужную длину, затем вставляем ее в зажимную клемму автомата и затягиваем ее винтом, обеспечивая тем самым надежный контакт.

Но встречаются случаи, когда люди в недоумении, почему выгорает автомат, когда все правильно подключено. Или почему периодически пропадает питание в квартире, когда проводка и начинка в щитке абсолютно новые.

Одна из причин вышеописанного попадание изоляции провода под контактный зажим автоматического выключателя. Такая опасность в виде плохого контакта несет в себе угрозу оплавления изоляции, не только провода, но и самого автомата, что может привести к пожару.

Чтобы этого исключить нужно, следить и проверять, как затянут провод в гнезде. Правильное подключение автоматов в распределительном щите должно исключать такие ошибки.

Жилы разных сечений на одну клемму

Никогда не объединяйте автоматы перемычками кабелем разного сечения. При затягивании контакта хорошо зажмется жила с большим сечением, а та жила, у которой сечение меньше будет иметь плохой контакт. Как следствие оплавление изоляции не только на проводе, но и на самом автомате, что несомненно приведет к пожару.

1. Пример подключения автоматических выключателей перемычками из разных сечений кабеля:
2. На первый автомат приходит «фаза» проводом 4 мм2,
3. а на другие автоматы уже идут перемычки проводом 2.5 мм2.

Как следствие плохой контакт, повышение температуры, оплавление изоляции не только на проводах, но и на самом автомате.

Для примера попробуем затянуть в клемме автоматического выключателя две жили с сечением 2.5 мм2 и 1.5 мм2. Как бы я не старался обеспечить надежный контакт в этом случае, у меня ничего не получалось. Провод сечением 1.5 мм2 свободно болтался и искрил.

Пайка концов жил

Отдельно хотел бы остановиться на таком способе оконцевания проводов в щите как пайка. Так уж устроена человеческая натура, что люди на всем стараются сэкономить и далеко не всегда хотят тратиться на всевозможные наконечники, инструменты и всякую современную мелочевку для монтажа.

Для примера рассмотрим случай, когда электрик из ЖЭКа дядя Петя выполняет разводку электрического щитка многожильным проводом (или подключает отходящие линии в квартиру). Наконечников НШВИ у него нет. Но под рукой всегда есть старый добрый паяльник.

И электрик дядя Петя не находит другого выхода как облудить многопроволочную жилу, запихивает все это дело в контактный зажим автомата и затягивает от души винтом. Чем опасно такое подключение автоматов в распределительном щите?

При сборке распределительных щитов НЕЛЬЗЯ опаивать и облуживать многопроволочную жилу. Дело в том, что луженое соединение со временем начинает «плыть». И чтобы такой контакт был надежный его постоянно нужно проверять и подтягивать. А как показывает практика, про это всегда забывают.

Пайка начинает перегреваться, припой плавится, место соединения еще больше ослабляется и контакт начинает «выгорать». В общем, такое соединение может привести к ПОЖАРУ.

Схема сборки и подключения

Для создания схемы электрического щита нужно определить тип системы электроснабжения в доме, разделить потребители электроэнергии на несколько групп, и на основании этих данных создать схему, используя ГОСТ 21.614 для графического обозначения всех элементов щита.

Тип системы электроснабжения может быть указан в щите на лестничной площадке, иначе это можно выяснить, обратившись в ЖЭК. Есть три типа системы, которые различаются способами электроснабжения и заземления: ТN-С, ТN-S, ТN-С-S.

ТN-С – старый тип энергоснабжения. проводка в квартире включает в себя двухжильный медный или алюминиевый кабель, кабель в щите совмещает ноль и землю.

ТN-S, ТN-С-S — это более современные системы снабжения. используют трёхжильный кабель для проводки в квартире и раздельный кабель для нуля и заземления в щите на этаже. Затем следует разделить потребители электроэнергии на несколько групп. Например, можно разбить по группам точки подключения розеток в каждом отдельном помещении, выключатели, крупные потребители электрического тока вроде кондиционера или бойлера. Учитывая все эти характеристики, для каждой группы выбирается отдельный автомат .

После этого начинают рисовать схему электрощита. На ней указывают все элементы, используя графические обозначения по ГОСТ 21.614. а также все потребители тока, которые к ним подключены.

Схема сборки и подключения электрощита в квартире:

Используя схему подключения, можно начинать монтаж электрощитка.

Правила сборки электрощита

Существует несколько правил, которых необходимо придерживаться для сборки или приобретения надёжного электрощитка:

1. 1. Электрощит является таким же электротехническим изделием, как автомат или двигатель. Поэтому у готового изделия должен быть техпаспорт, в котором указаны название и товарный знак производителя, степень защиты от погодных условий IP, номинальные напряжение и частота сети, а так же дата изготовления.
2. 2. Все провода прокладываются в свободном от аппаратуры пространстве. После монтажа они закрепляются специальными креплениями или увязываются пластиковыми хомутами.
3. 3. Все клеммы затягиваются с усилием 2-3,5Нм. На практике это означает с усилием, но без фанатизма.
4. 4. Все металлические элементы, в том числе DIN-рейки необходимо заземлять. Стальная дверца должна соединяться с корпусом куском провода.
5. 5. При прокладке кабелей необходимо оставлять запас для подключения. Его величина должна быть на 40см больше размеров ящика.
6. 6. На все аппараты и кабеля нужно наклеить бирки или нанести маркером условные обозначения. Схему щитка и электропроводки наклеивают на внутреннюю сторону дверцы или кладут внутрь ящика для облегчения будущих ремонтов.
