Как сделать виброрейку для бетона своими руками? Пошаговая инструкция

Как работает устройство?

Несмотря на различие моделей, схема действия одинакова: вращательный момент от двигателя передается на вибратор. Эксцентрики создают колебания, передающиеся бетону через раму (профиль). Виброрейка фактически состоит из двух базовых компонентов: рамы и силовой установки.

Схема агрегата достаточно простая, поэтому его часто собирают самостоятельно. Безусловно, устройства, изготовленные своими руками, не обладают идеальными внешними данными, но с работой по уплотнению бетона они справляются. Учитывая высокие цены на новое профессиональное оборудование, дизайном можно пожертвовать ради реальной экономии финансов, которая обязательно будет, если сделать инструмент самому.

Сборка своими руками

Сначала следует перечислить необходимые комплектующие для вибрационной рейки. В список входят:

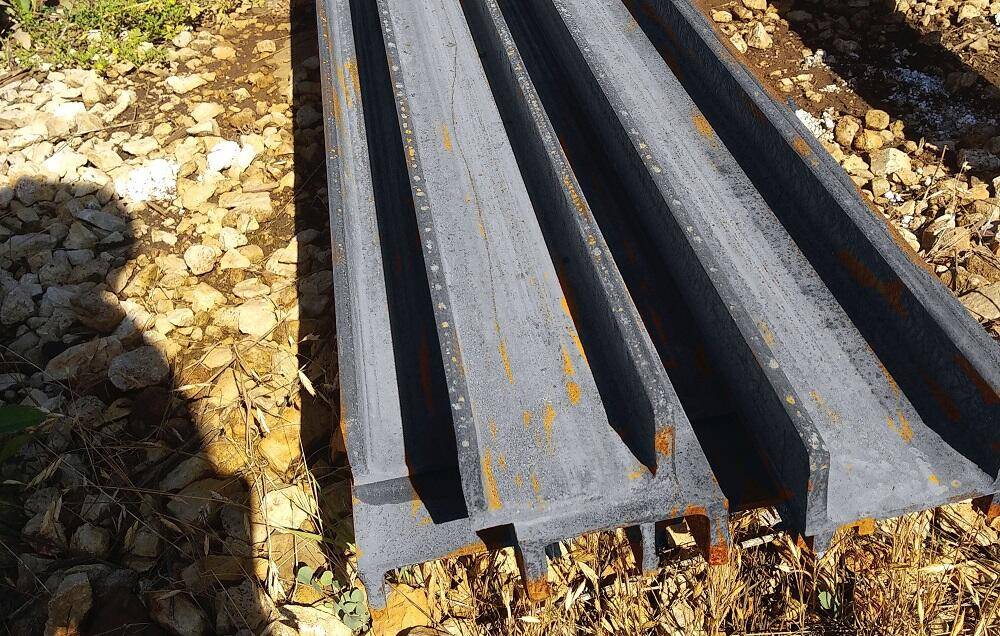

1. швеллер (для создания каркаса рамы);

2. уголки;

3. болты;

4. электрический двигатель;

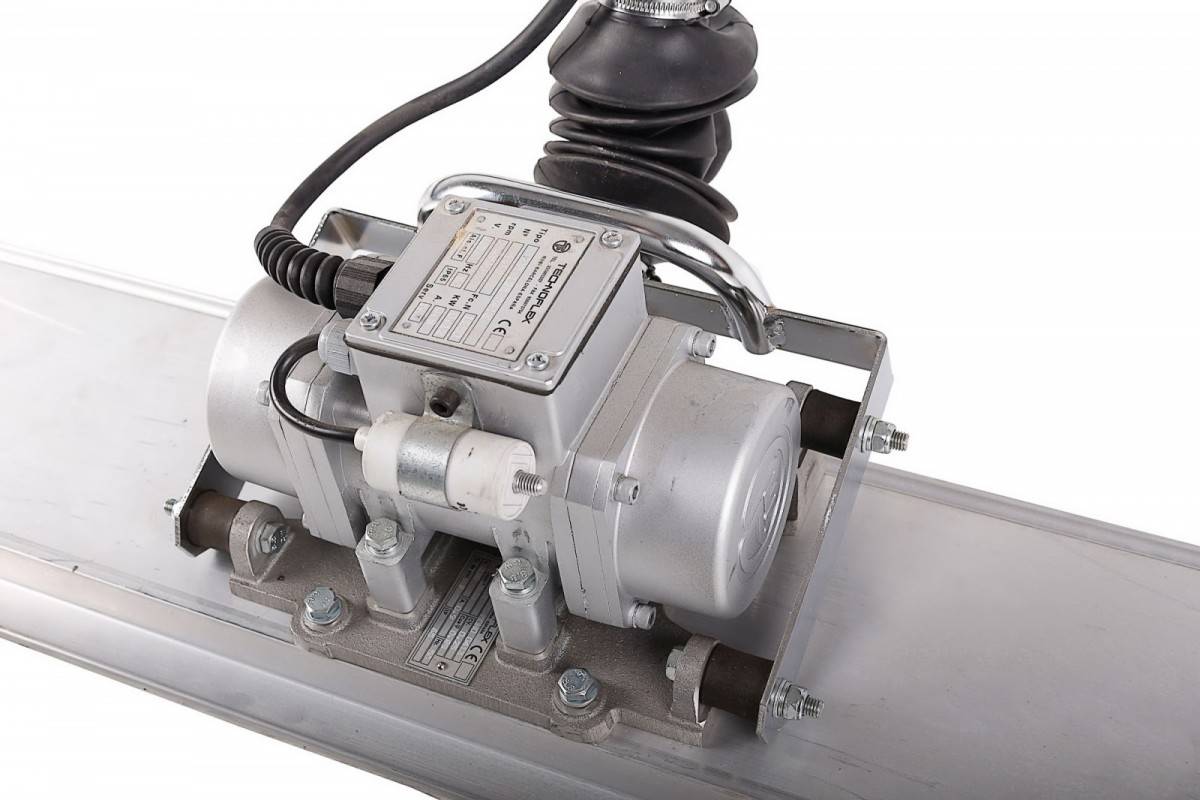

5. виброустановка;

6. изоляционная резина;

7. трехфазный кабель;

8. пускатель для электродвигателя, регулирующий обороты;

9. арматура (2 м).

Со схемой самодельной виброрейки можно обратиться в специализированный магазин, чтобы приобрести все материалы по списку. Но вполне возможно, что часть компонентов найдется в собственном гараже или мастерской.

Чтобы сделать виброрейку, потребуется наличие следующего инструмента и оборудования:

• сварочный аппарат с защитной маской и перчатками;
• дрель, сверла по металлу;
• шуруповерт.

Сварочник можно взять в аренду или пригласить специалиста. Это обойдется дороже, но будет 100%-ная гарантия высокого качества швов и креплений. От того, насколько правильно выполнены сварочные работы, зависит долговечность и эксплуатационные параметры создаваемого оборудования.

Тем, кто все-таки решился сделать виброрейку своими руками без посторонней помощи, нужны определенные навыки, а именно:

• опыт работы со сварочным аппаратом;
• знания из области электрики;
• общая аккуратность, умение следовать инструкциям и читать схемы.

Иногда для самодеятельного мастера главным препятствием становится собственное «творчество». Вместо того чтобы правильно выполнять рекомендации, человек хочет сделать «уникальное оборудование», но в итоге получает совсем не тот результат

Чтобы виброрейка для стяжки бетонного пола получилась такой, как она должна быть, важно соблюдать все пункты инструкции

Процесс сборки электрической рейки проводится на ровной поверхности (стол, верстак) в указанной последовательности:

1. Изготовление ручек.

Из куска арматуры формируются 2 изогнутые ручки. При помощи сварки они крепятся к профилю. Можно усилить надежность соединения саморезами, ручки изолируют резиной.

2. Монтаж двигателя.

Мотор размещают по центру рамы. Так обеспечивается равномерная передача вибрации по всему каркасу. Двигатель крепится с помощью двух уголков к раме. Используются саморезы или сварка, последовательность бывает разной. Первый вариант предполагает, что уголки присоединяют к мотору, после чего эта конструкция монтируется на профиль. Во втором случае уголки фиксируются к раме, а потом на них устанавливается двигатель. Методы по своей сути равноценны. Мастер может сделать так, как удобно ему.

3. Крепеж виброустановки.

Важный момент – прочная фиксация кабеля (на раме или на ручках). Пускатель монтируется на моторе или на рукоятке. Аналогично собирается бензиновая виброрейка. Следует отметить, что все сварочные работы при желании заменяются болтовыми соединениями.

Общие рекомендации

1. Рабочая часть виброрейки для домашнего использования в идеальном варианте составляет 2,5-3 м.

2. Мощности двигателя 1,5 кВт достаточно для уплотнения 20-сантиметрового слоя бетона.

3. Вместо металлического профиля вполне подойдут обыкновенные (3/4) или профильные трубы.

4. Наличие преобразователя частоты в конструкции рейки позволяет оптимально выбирать нагрузки.

5. Приваривать двигатель к раме не рекомендуется, так как это усложнит возможные ремонтные работы.

6. Тестируя собранное оборудование, не нужно наливать много раствора. На начальном этапе экспериментируйте на небольших участках. Так приспособиться к технике будет намного проще.

7. Слой бетона наливается выше на 3-4 см от отметки направляющей.

8. Шум двигателя вреден для органов слуха, поэтому используются беруши. Также следует работать в перчатках.

Покупка агрегата

Если всё-таки принято решение о приобретении агрегата, нужно учитывать как основные критерии, так и мелкие нюансы, которые облегчат работу или увеличат срок его службы. Однако нельзя не упомянуть о производителях устройств вибротрамбовки.

На особом счету техника европейских производителей. Немецкая техника отличается своей надёжностью и долгим сроком использования. Даже прокатные образцы показывают хорошее качество и темпы работы. Всё оборудование имеет двойной запас прочности. Wacker, Weber, Ammann, Bomag производят профессиональное оснащение.

Израильские Shatal и чешские NTC имеют меньший ресурс, чем немцы, но на стройках и в частных владениях оказываются тоже неплохими работниками.

Южнокорейская техникаach Jeonil Minery не уступает продукции из Чехии или Израиля. На азиатском рынке это лучшее предложение среди всех виброустановок.

Российские изделия от , «Мотопром» и «СЗПО» уступают средним европейским образцам по удобству и функциональности. Однако модернизация продолжается, и в продаже появляются новые, более совершенные модели.

Китайцы, как обычно, берут ценой. Их продукция годится только для редкой ненапряжённой работы. Среди массы неизвестных производителей выделяются компании TEKPACK, MASALTA, DYNAMIC, CIMAR.

Как правильно работать виброрейками

Выделяют несколько ключевых правил:

Прежде чем запускать оборудование, его следует обязательно проверить на предмет исправности

Оператор при этом должен использовать резиновые перчатки и сапоги для защиты от удара током.
Если у вас виброрейка плавающего типа, тогда важно обеспечить скольжение по поверхности. Более тяжёлые агрегаты перемещаются по направляющим

Их крепят перед подачей бетонной смеси. Причём располагаться виброрейка должна немного ниже уровня смеси.
Направляющие необходимо выставить, строго соблюдая горизонтальный уровень по нулевой отметке. Эта отметка соответствует финишному уровню напольного бетонного покрытия.

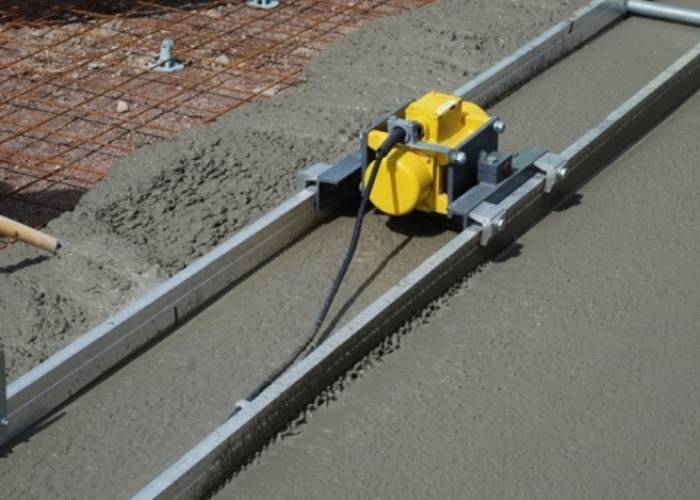

Когда раствор подаётся, параллельно запускается в работу и виброрейка. Её начинают постепенно подтягивать по направляющим, используя тросы.
Если смесь в некоторых местах проседает ниже заданного уровня, в эти области отдельно добавляются небольшие порции раствора до выравнивания согласно заданному уровню.
Завершив работу, раму виброрейки следует тщательно очистить от налипшего раствора
Уделите особое внимание местам, где находятся болтовые соединения, контактирующие с влажным бетоном.

Даже если после обработки виброрейкой на поверхности остаются какие-то дефекты и слой при этом успел застыть, для их устранения можно воспользоваться шлифовальной машинкой.

Кому приходилось работать с виброрейкой? Насколько это полезный и необходимый агрегат в строительной сфере? Для каких целей использовали? Стоит ли изготавливать вибрационные рейки своими руками?

Заключительное слово

Подобный инструмент крайне удобен в работе. При этом он выгодно отличается от того, который можно приобрести в магазине. Ведь он значительно дешевле. При этом самодельную виброрейку можно разобрать и использовать детали от неё в качестве самостоятельного инструмента. Подобный подход позволит разгрузить кладовку домашнего мастера, избавив его от необходимости хранения одноразовых вещей, которые жалко выбросить.

Очень надеемся, что вам пригодится всё рассказанное сегодня. Несмотря на то, что автор постарался изложить всё максимально простым языком, возможно, что-то осталось не до конца понятным. В таком случае задавайте ваши вопросы в обсуждениях ниже. Редакция HouseChief с удовольствием разъяснит все непонятные моменты. Там же вы можете прокомментировать прочитанное и выразить личное мнение о целесообразности самостоятельной сборки подобного инструмента. Если статья была для вас интересной, не забудьте поставить оценку

Для нас крайне важно каждое мнение. Берегите себя, своих близких и будьте здоровы!

Обсудить 0

Аренда опалубки, вибратора, виброрейки

Для работы с раствором существуют следующие группы оборудования:

• Бетономешалки
• Вибраторы
• Виброплиты
• Виброрейки
• Вибротрамбовки

Для операций с твердым бетоном применяются

• Затирочные машины
• Шлифовальные машины
• Резчики.

Опалубка для монолитных бетонных строений

Опалубка перекрытий собирается из вертикальных стоек и горизонтальных щитов, опалубка стен возводится в соответствии с архитектурным проектом – это могут быть прямые, или плавно изгибающиеся, или пересекающиеся под произвольным углом формы.

Обработка твердого бетона

После полного застывания бетонной смеси ее можно обработать режущими инструментами. Наиболее распространенный способ обработки – шлифование бетонного пола. Выполнять эту операцию необходимо для того, чтобы качественно уложить напольное покрытие.

Бетоношлифовальное оборудование варьируется от ручных машинок до больших высокопроизводительных машин. Поскольку бетон – прочный материал, то в качестве абразива в лучших машинах применена алмазная крошка.

Характеристика виброплит исходя из их массы

Масса плиты — это самый важный показатель при выборе необходимой модели или при покупке деталей для сборки виброплиты в домашних условиях. Масса определяет 70 процентов продуктивности агрегата и его соответствия при выполнении необходимых вам работ. Модели по массе делятся на четыре типа:

• легкий – с массой до 70 килограмм;
• универсальный – с массой от 71 до 90 килограмм;
• среднетяжелый – с массой от 91 до 140 килограмм;
• тяжелый – с массой от 141 килограмма.

Легкий тип оптимально подходит для работ по облагораживанию придомовой территории, максимальная глубина грунта при этом не должна превышать 15 сантиметров. Также этот тип применяют для работ связанных с укладкой тротуарной плитки, укладки на дорожки демпфирующих ковриков выполненных из полиуретана. Средний тип применяют вовремя частичного ремонта дорожного полотна с использованием асфальта, укладки на тротуар плитки. Максимальная глубина грунта при этом не должна превышать 25 сантиметров.

Среднетяжелый и тяжелый тип отлично справляется и с более серьезными работами, к примеру – укладка дорожного покрытия в несколько слоев. С помощью агрегатов данного типа уплотняют траншеи после засыпки и периметр фундамента небольшого дома. Максимальный слой почвы для этого типа составляет 60 сантиметров. Ограничение по весу при работе по укладке асфальта – 100 килограмм.

При выборе оптимальной массы вибромашины необходимо обратить внимание на мощность двигателя. Слабый мотор, установленный на массивной плите, может разочаровать вас во время выполнения плана работ.Такой агрегат утонет в слое почвы и потребует применения лишних усилий от производящего работы человека

Особенно критично это несоответствие всплывет у моделей из 3 и 4 типа. При покупке или изготовлении виброплиты необходимо просчитать данное соотношение. Пример нерационального соотношения – плита весом 140 – 175 килограмм и установленный на ней двигатель мощностью 6 л.с. Пример правильного соотношения – на 100 килограмм 5 л.с. двигателя.

Погружные глубинные вибраторы

Если говорить о самых распространенных на сегодняшний день погружных глубинных вибраторах для бетона, то можем отметить два вида таких аппаратов:

1. Портативные ручные, которые имеют встроенный электродвигатель. Такое оборудование характеризуется небольшой массой и представляет собой длинную штангу с вибронаконечником, имеющим привод от электромотора. Стоимость такого оборудования не слишком высока и обычно составляет 4−5 тысяч рублей. Можно приобрести отдельно как длинные штанги с приводом, так и вибронаконечники, что позволяет существенно расширить функционал использования такого оборудования.
2. Бетонные переносные вибраторы с булавой и гибким валом. Такое оборудование может использоваться как в частном строительстве, так и для уплотнения рабочей смеси при монолитной технологии возведения зданий и сооружений. Стоимость переносных бетонных вибраторов может колебаться от 5 до 20 тысяч рублей.

Все используемые сегодня глубинные погружные вибраторы отличаются простотой в использовании, при этом они, несмотря на небольшую мощность привода, чрезвычайно эффективны и позволяют качественно удалять воздух и воду из рабочей смеси, обеспечивая необходимое уплотнение материала. Благодаря простоте использования такого оборудования работать с ним могут обычные домовладельцы, которые занимаются строительством самостоятельно.

Как выбрать глубинный вибратор

Выбирая такую технику, необходимо обратить внимание на следующие характеристики:

• Диаметр уплотнения — это зона, в которой распространяются колебания в уплотняемом материале. Чем больше показатель диаметра уплотнения, тем выше производительность конкретной модели и тем быстрее можно удалить из бетона воздух и воду.
• Амплитуда и частота колебаний. Чем выше показатель амплитуды и частоты колебаний, тем быстрее происходит вытеснение из строительной смеси воздуха.
• Размеры используемой насадки булавы. Необходимо выбирать размеры насадки таким образом, чтобы от головки вибратора до каркаса арматуры было не меньше одной трети от диаметра рабочей части.

Для частного строительства и заливки фундамента чаще всего используют модели, частота у которых обычно превышает 10 000 колебаний в минуту.

Как правильно пользоваться погружным вибратором

Важно не только грамотно подобрать технику для бетонирования и уплотнения смеси, но и правильно ее использовать. Уплотнение участка бетоном обычно составляет от 30 до 60 секунд в зависимости от текучести и пластичности раствора

Как только будет завершена усадка, на поверхности бетона выступит так называемое цементное молочко, после чего необходимо доставать булаву и работать уже на другом участке залитой смеси бетона.

Шаг перестановки вибронаконечника-булавы будет зависеть от радиуса действия, то есть диаметра уплотнения. В каждом конкретном случае этот показатель будет изменяться в зависимости от модели техники, поэтому необходимо ознакомиться с этой характеристикой из инструкции к каждому конкретному устройству.

При выполнении уплотнения конструкции в опалубке следите за тем, чтобы используемый вибронаконечник не задевал за арматуру или стенки опалубки. До щитов опалубки или заложенной арматуры минимальное расстояние составляет 10 см.

Что такое виброрейка

Виброрейка представляет собой жесткую конструкцию, состоящую из стальной рейки с ручкой, в которой имеется двигатель с вибратором. Благодаря вибрационным движениям происходит ровное уплотнение бетонного раствора, а сама рейка создает гладкую поверхность.

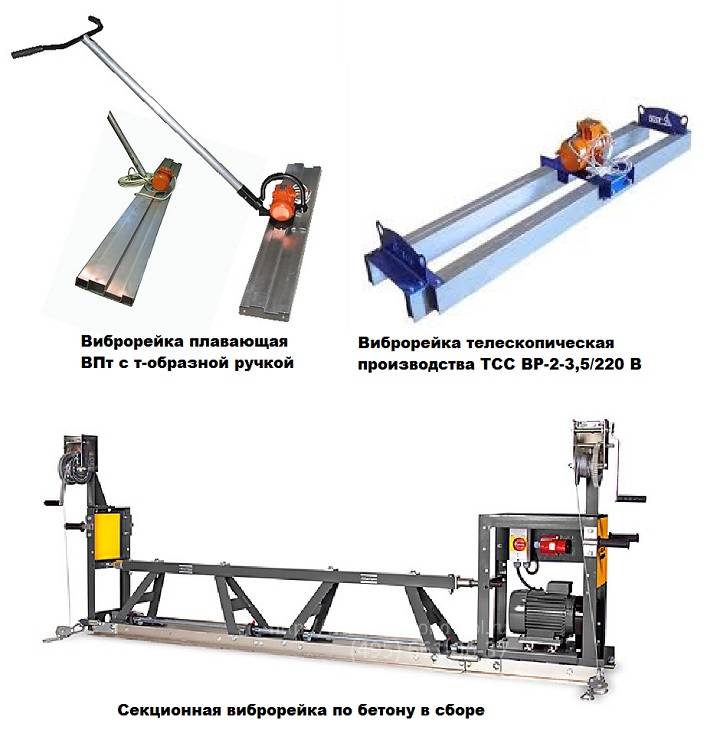

Виды виброреек

Виброрейка для бетона является популярным строительным инструментом для выполнения стяжки. Профессиональные виброрейки подразделяются на несколько видов.

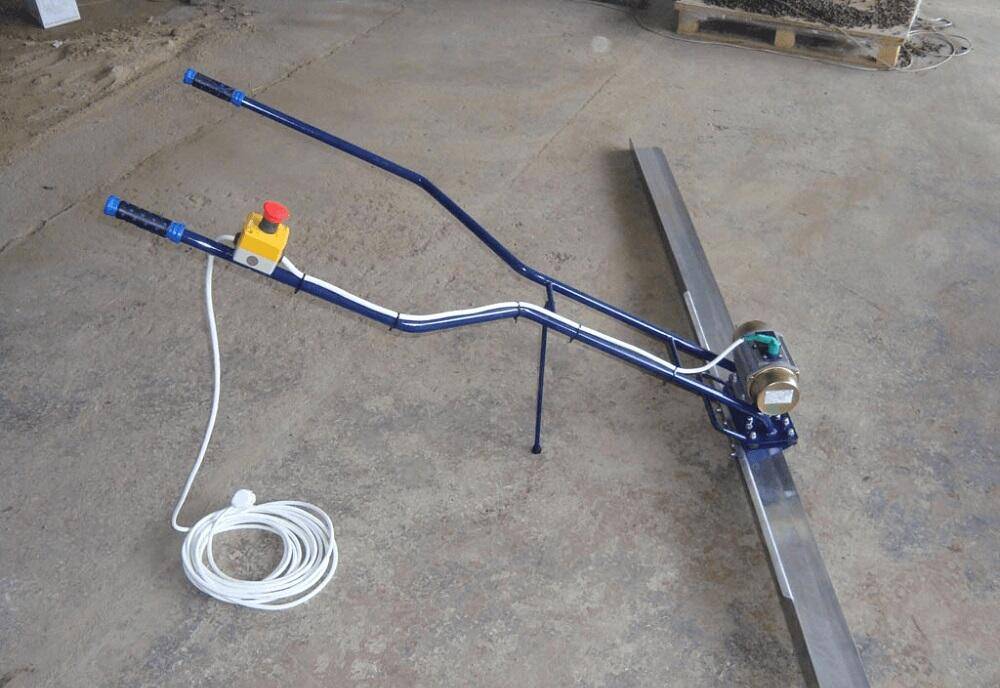

Плавающая

При помощи направляющих выравнивается верхний слой покрытия из бетона.

Мощность двигателя уплотняет раствор бетона глубиной 15 сантиметров.

Телескопическая

Такие устройства имеют раздвижные рейки, что позволяет выровнять большую площадь одновременно.

Перед началом работы рейки закрепляются на необходимое расстояние, что упрощает работу.

Секционная

Имеют большой захват, что идеально подходит при промышленном строительстве. Имеют разборную конструкцию, чем удобны при перевозке с объекта на объект. Оснащены мощным двигателем.

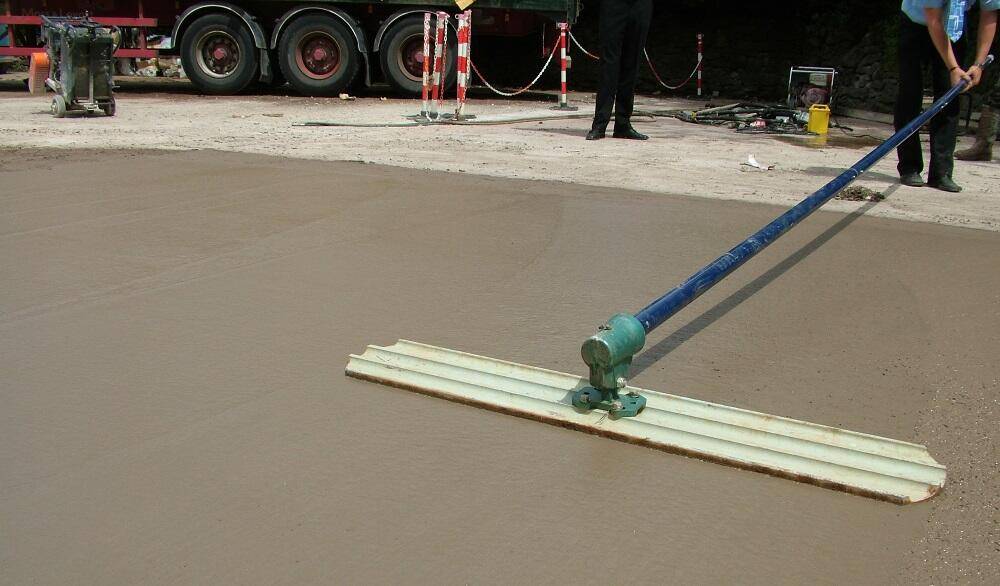

Алюминиевая

Виброрейка этого типа создана для обработки только что уложенного бетона. Предназначены для частного строительства. Благодаря легкости удобны в управлении.

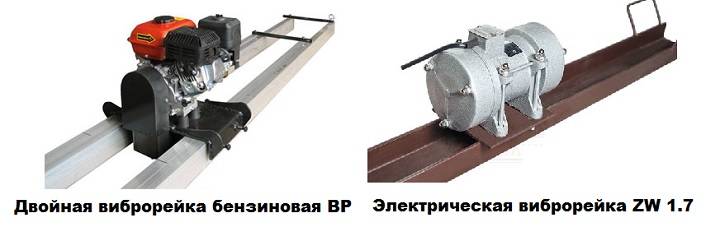

По типу двигателя различают бензиновые и электрические виброрейки.

Как было отмечено выше, виброрейка бензиновая мощнее, а соответственно и дороже. Электрические виброрейки же обладают меньшей мощностью, но именно их рекомендуют использовать в закрытых помещениях.

Бензиновые двигатели при работе испаряют вредные вещества, что значительно ощущается в замкнутых пространствах.

Примеры хороших виброреек

Для профессионального использования прекрасно подойдет испанская виброрейка ENAR.

Особенностями этого инструмента являются:

•  легкость в использовании;
•  уплотняет бетон глубиной от 15 сантиметров;
•  не утопает в бетонном покрытии;
•  длина профиля достигает 4 метров;
•  идеален для работы по свежеуложенному бетону.

Ценовой разбег на виброрейку с бензиновым двигателем Honda, мощностью 0,7 л.с., начинается от 44000 и до 51000 рублей. Вес зависит от выбранной модели и варьируется от 15 до 25 кг.

Покупая виброрейку помните, что она должна отвечать полностью Вашим требованиям, подходить под Ваш строительный объект.

Конструируем самодельный вибростол своими руками – простые решения

Планируя изготовить вибростол формовочный универсальный своими руками, чертежи необходимо заранее приобрести или начертить самостоятельно

Важно определиться с конструктивными особенностями вибрационного агрегата. Используются следующие разновидности виброуплотнителя:

• оборудование для формовки. Применяется для вибрационной трамбовки бетонного раствора, залитого в литформы;
• расформовочное устройство. Предназначено для извлечения затвердевших изделий из форм с помощью специального приспособления;
• нестандартные варианты конструкции. Используются для изготовления ограниченного количества продукции в домашних условиях.

Простейшие варианты:

• на базе автомобильных скатов. Для сборки трамбовочного приспособления необходимо 2-3 ската, молоток, а также деревянные щит, размеры которого позволяют поместить формы. Процесс уплотнения происходит при установке форм на деревянный щит, находящейся на покрышках. При постукивании резиновым молотком происходит уплотнение бетонного состава;
• с использованием дрели или перфоратора. В конструкции используется плита, изготовленная из металлического листа или дощатого щита. Столешница размещается на горизонтальной основе и упирается в стену демпфером, изготовленным из куска резины. При включении перфоратора, подведенного к противоположной стороне основания, происходит уплотнение материала.

Разрабатываем чертеж вибростола

Необходимо знать, разрабатывая чертеж на вибростол, как сделать его правильно.

Для этого необходимо:

• использовать проверенную документацию, по которой ранее изготавливалась вибрационная площадка;
• самостоятельно разработать эскиз, используя действующий образец.

Обратите внимание на следующие рекомендации:

• оптимальные размеры столешницы составляют 50х100 см;
• расстояние от пола до рабочей поверхности не должно превышать 80 см.

Как самостоятельно сделать вибростол

При разработке чертежа важно учитывать следующие требования:

• двигатель не должен касаться основания или элементов металлоконструкции;
• поверхность рабочего стола располагается горизонтально;
• ноги рамы должны иметь равную длину для обеспечения устойчивости;
• ребра жесткости устанавливаются в углах для повышения устойчивости.

До разработки рабочей документации нужно предварительно определить размеры агрегата и место крепления мотора. Желательно располагать вибродвигатель в центре масс всей металлоконструкции.

Способ работы с виброрейкой

1. Прежде чем залить бетон, необходимо выставить горизонтальные направляющие.

2. По направляющим выстраивается виброрейка.
3. Начинается заливаться бетонная смесь, которая должна немного покрывать виброрейку.
4. Далее идет процесс уплотнения вибрацией инструмента.
5. Протягивается рейка по выстроенным направляющим.
6. При работе виброрейка издает неприятные шумы, а также из-за вибрирования могут образоваться мозоли, потому используйте индивидуальные средства защиты.

Все вышеперечисленные способы, помогут избежать сложностей при укладке бетонного покрытия.

Поделитесь записью «Как сделать виброрейку для бетона своими руками? Пошаговая инструкция + Видео» скопировав ссылку: https://kaksdelatsvoimirukami.ru/kak-sdelat-vibrorejku-dlya-betona-svoimi-rukami-poshagovaya-instrukciya-video/

Как правильно выбрать устройство?

Устройство телескопического типа подойдет мастеру, которому предстоит заливка небольшого фрагмента пола.

Первое, на что стоит обращать внимание при выборе — на площадь и глубину вибрации. Для незначительных территорий вполне достаточно плавающего подвида или телескопического.
Возможность подключения к электросети

Стоит учитывать, что если помещение, в котором проводят вибрирование, замкнутое, тогда использование бензинового инструмента не допускается в целях безопасности.
Учитывать показатели плотности бетона при трамбовании, чтобы устройство не тонуло в слоях.
Количество рабочих. Если виброрейка легкая и не объемная, тогда с ней справится 1 строитель, но если инструмент довольно объемный, необходима бригада из пары человек.
Стандартные профили для реек от 1,5 до 2 м. Если площадь работы большая, то лучше выбрать другой инструмент.
Массу рабочей балки. От этого будет зависеть глубина уплотнения раствора. Чем больше его плотность, тем большим весом должна обладать балка.
Количество колебаний. При частых импульсах более мощное вытеснение пузырьков.
Материал изготовления (сталь или алюминий) и цена. Рейки, выполненные из стали, намного дешевле.

Как сделать ручки?

Схема виброрейки для изготовления своими руками

Станина для двигателя готова, двигатель жестко закреплен на ней. Можно считать, что рейка для уплотнения бетона готова к использованию. Но работать с ней пока будет не очень удобно: нужны ручки управления. Сначала вам необходимо на расстоянии в 15 см от двигателя приварить (или прикрутить) два квадратных куска стали в вертикальном положении.

Размеры квадратов должны соотноситься с шириной швеллера. В нижнем углу квадрата сверлим отверстие, после чего от отверстия, как от центра окружности, проводим по обратной стороне квадрата дугу. На этой дуге на одинаковом расстоянии друг от друга должны быть тоже проделаны отверстия. Ручки для управления рейкой в нижней части закрепляются стационарно.

По дуге производится крепеж ручек в зависимости от пользователя рейкой. Не забудьте при крепеже подложить между металлическими квадратами и элементами крепежа прокладки из прессованной резины. Они позволят снять вибрацию от рейки к ручкам управления

При работе на большом участке это очень важно: вибрация может стать причиной плохого самочувствия оператора или даже его психического расстройства

Как собрать виброрейку своими руками

Вообще самодельная электрическая виброрейка считается довольно сложной в плане сборки своими руками, но для обработки бетона можно собрать и куда более простые конструкции.

В качестве привода можно использовать мотор от дрели или бензинопилу. В итоге получается хорошая виброрейка, способная выровнять и утрамбовать покрытие из бетона, уложенное своими руками.

Предлагаем рассмотреть несколько вариантов сборки.

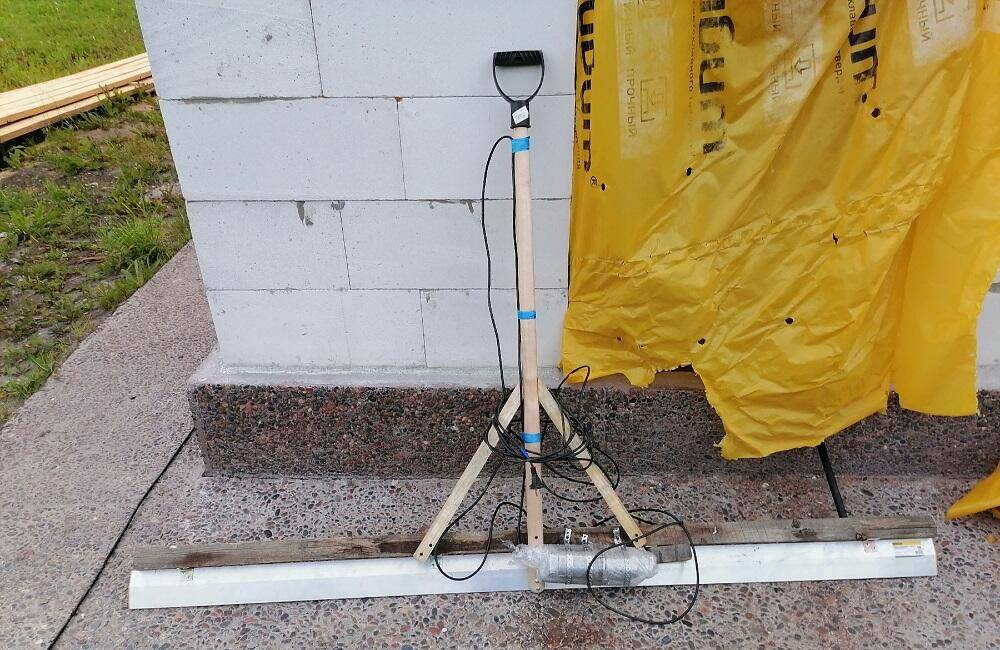

Самая простая конструкция для быстрой сборки

Для начала покажем простейший вариант, на который требуется минимум компонентов и времени. Собирается буквально из подручных материалов меньше чем за час.

Такая виброрейка для обработки бетона будет собираться своими руками на основе дрели. Но только дрель потребуется с функцией блокировки кнопки.

Набор материалов будет состоять из:

• деревянной доски длиной 50 см, толщиной 30-35 мм и шириной 20-30 см;
• бруса или жерди длиной 1-1,5 метра, из которого будет сделана рукоятка;
• дрели;
• алюминиевых крепёжных пластин для монтажа профиля.

Здесь доска будет использоваться в качестве рейки. Поэтому доску следует выбрать максимально прочную и ровную.

Сама же конструкция собирается по такому принципу:

Тщательно зачистите доску с помощью наждачки

Важно, чтобы она была максимально гладкой.

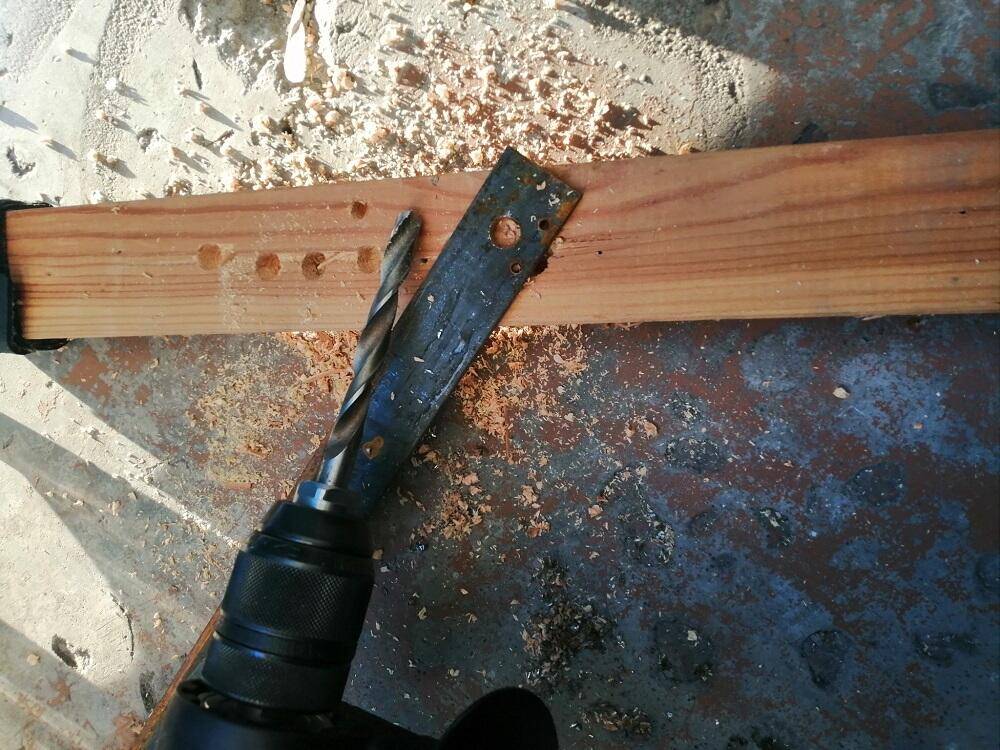

Сверху по центру на доске, используя саморезы и алюминиевые пластины, закрепите дрель. Прибор должен располагаться вдоль рабочего элемента, то есть деревянной доски

Важно, чтобы ось вращения патрона электродрели совпала с центральной частью рейки.
Рядом по такому же принципу прикрутите ручку. Лучше всего расположить рукоятку под углом. Так что заранее выполните косой срез.
В патрон дрели вставьте предмет, имеющий смещённый центр тяжести. Это может быть отрезок какой-нибудь арматуры, кривое старое сверло.

На этом виброрейка из подручных материалов и дрели готова.

Конечно, такая виброрейка рассчитана на непродолжительное применение. У неё есть ряд объективных минусов:

• даже самая ровная доска уступает алюминиевому профилю;
• небольшая масса конструкции и малая мощность вибратора не дают возможность применять длинные рейки;
• обороты не регулируются;
• двигатель дрели будет находиться около мокрого бетона, при попадании которого в корпус может возникнуть короткое замыкание;
• это одноразовая конструкция.

Учтите, что при хранении доска начнёт быстро деформироваться. Поэтому на повторное использование даже через несколько недель рассчитывать вряд ли стоит.

Самодельная металлическая виброрейка

Это уже более сложная виброрейка электрическая, но рассчитанная на продолжительную и многократную эксплуатацию.

Чтобы получить долговечную и высокопроизводительную вибрационную рейку, лучше задействовать металлическую основу. Правда, в изготовлении инструмент будет сложнее.

Проблема лишь в том, что варить и паять алюминий намного сложнее. Если вместо сварки использовать саморезы или винты, то срок службы окажется намного меньше.

Есть альтернативное решение. Это рейка из стали. Здесь можно взять швеллер, либо прямоугольную трубу. Минус в том, что с течением времени на поверхности будет появляться ржавчина, которая негативно влияет на качество обработки поверхности. Плюс из-за ржавчины сложнее очищать рейку после завершения работ.

Набор инструментов и материалов включает в себя такие компоненты:

• двигатель с вибрационным механизмом;
• профильная металлическая труба, либо швеллер;
• 2 трубы, которые будут выполнять роль ручки;
• 2 отрезка металлических уголков или швеллера.

Пошагово процесс сборки виброрейки можно описать следующим образом.

1. Сверху на подготовленный швеллер приварите металлические уголки. Они должны располагаться поперёк рейки посередине. Элементы будут выступать в качестве станины под установку двигателя. Так что расстояние между уголками выбирайте исходя из габаритных размеров мотора.
2. В этих уголках сделайте дрелью отверстия, чтобы с их помощью установить затем мотор.
3. Закрепите двигатель. Убедитесь, что фиксация выполнена максимально качественно. Мотор должен передавать вибрации, но при этом не раскручиваться в процессе работы.
4. По бокам от двигателя к металлической рейке приварите ручки, выполненные из труб. На рукоятку нанесите изоляционный материал, чтобы исключить поражение током в процессе работы. Сам двигатель следует при этом заземлить.
5. При наличии знаний и опыта, поставьте на рукоятку регулятор оборотов мотора.

Если вам не удалось найти вибрационный мотор, тогда возьмите любой другой электродвигатель с подходящими параметрами мощности. А на ось вращения нужно будет лишь установить груз, сместив при этом центр тяжести.

Альтернатива электромотору — это ДВС. Его берут от бензопилы, мотоблока и прочей техники.
