Подготовительный этап
Схема кровельного пирога для крыши из шифера.
Устройство кровли начинается с обрешетки. Выбирают прочные породы дерева, но не обязательно дуб или лиственницу. Шифер – легкий материал, поэтому для него подойдет любая плотная древесина. Перед началом укладки шиферной крыши своими руками обработайте древесину средствами от шашеля и гнили. Обрешетка для шиферной кровли нужна не сплошная. Главное, чтобы большая часть листов укладывалась целиком. Она должна выглядеть так: примерно по два бруска на лист шифера или шаг 50-55 см между ними, бруски берут сечением 60×60 мм (это для основной площади шиферной кровли). Для конька используют брусок 60×120 мм с досками 60×150 мм, их обязательно плотно укладывают к бруску. Устройство обрешетки на карнизах и ендовах требует сплошную обрешетку, поэтому берите доску 60×250 мм. Ни в коем случае не берите изогнутые или испорченные пиломатериалы – монтаж шифера не сможет скрыть эти изъяны!
Позаботьтесь о слое звуко-, тепло- и гидроизоляции. Их устройство избавит вас от многих проблем. Приобретите гидроизоляционную пленку или уложите слой рубероида – это не только значительно утеплит крышу. но и не позволит влаге проникать в дом. Также можно уложить слой стекловолокна, а сверху гидроизоляционную пленку, такой подход еще и уменьшит влияние шумов извне. Только снизу придется подбить кровлю строительным картоном или каким-нибудь другим материалом, чтобы удерживать стекловолокно. Монтаж не займет много времени. Таким образом, у вас получится хорошо утепленный чердак своими руками, где можно хранить вещи или оборудовать дополнительную комнату. Кроме того, такая защита увеличит срок службы обрешетки и стропил, так как на них не будет попадать влага.
Монтаж шиферных листов осуществляется шиферными гвоздями, для которых просверливаются отверстия.
Конструкция и расчет укладки шиферной крыши.
Никогда не забивайте их в шифер – он крошится! Еще один хороший крепежный материал – шурупы с оцинкованными шайбами. Для обеспечения герметичности шайб и шифера пользуйтесь резиновыми прокладками – это обеспечит надежную защиту от коррозии, что продлит срок службы гвоздей или шайб.
В некоторых местах придется отпиливать шиферные листы, в таких случаях не забывайте о собственной безопасности – пользуйтесь масками, так как в шиферной пыли содержится огромное количество вредоносных для нашего организма асбестовых волокон, а срезы смазывайте акриловой краской на водной основе.
Итак, для обновления кровли вам понадобятся:
- бруски и доски;
- средство для обработки от шашеля и гнили;
- строительный картон, стекловата или рубероид (по выбору);
- гидроизоляционная пленка;
- акриловая краска на водной основе;
- шифер;
- специальные шиферные гвозди или шурупы с резиновыми прокладками;
- лист металла для конька;
- ножовка по металлу или болгарка;
- дрель;
- веревка;
- защитная маска;
- сливы.
Технические характеристики шифера
Начнем с того, что лет так 20-25 тому назад фирмы, которые производили новые кровельные материалы, затеяли антикомпанию против шифера. Они стали утверждать, что в этом кровельном стройматериале присутствует асбест, который вызывает рак у людей. Все это откровенное вранье, потому что в шифере используется хризолитовый асбест – безопасный для человека, а не амфиболовый, который вреден для нас.
К тому же само вещество находится в изделии в связанном состоянии. Так что об его опасности можно говорить лишь в том случае, если производится резка с помощью болгарки. В таком процессе из-под режущего инструмента будет выделяться пыль. Она-то и вредна.
Разновидности шифера по техническим характеристикам Источник ms.decorexpro.com
Теперь о технических характеристиках, о которых должен знать покупатель обязательно, перед тем как его приобретать:
- На рынке сегодня присутствует шифер 6, 7 или 8-миволновый.
- Толщина листов: 5,8; 6,0 и 7,5 мм. Здесь связь прямая с высотою волны, чем этот размер больше, тем толще материала.
- В зависимости от количества присутствующих волн ширина листов варьируется в диапазоне 98-113 см.
- Прочность листа на изгиб – 16 МПа. Это самый низкий показатель среди современных кровельных материалов.
- Сам по себе шифер хрупкий, к тому же он плохо выдерживает ударные нагрузки.
- Все производители дают гарантии на 40 лет эксплуатации. Практика же показала, что шиферные кровельные покрытия служат куда дольше.

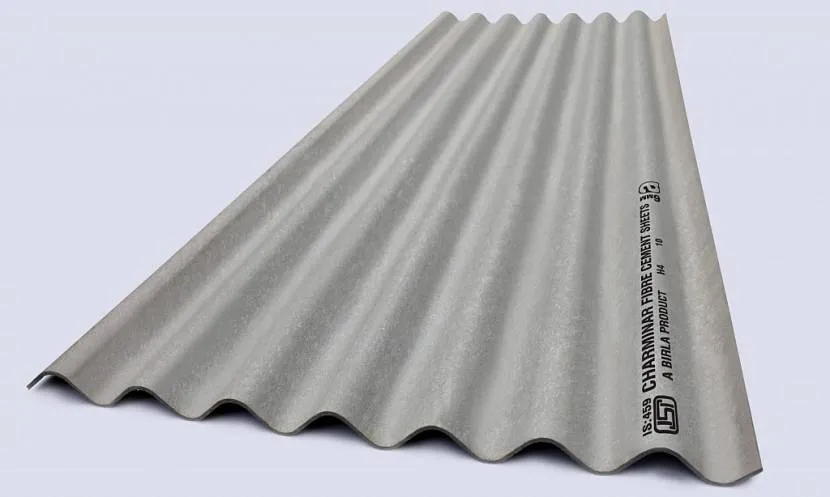

Семиволновый асбестовый шифер Источник softwaremonster.info
Как правильно класть шифер

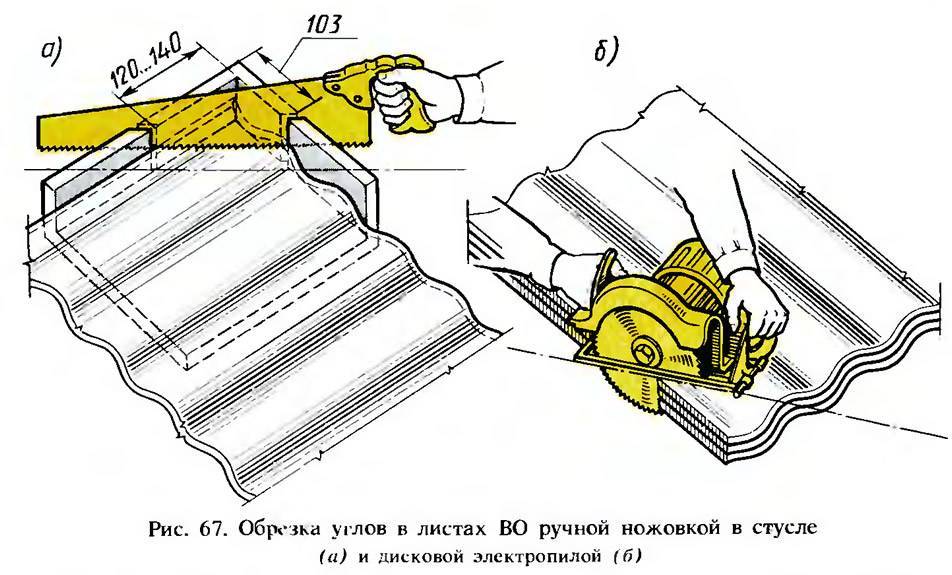

Для обрезания ненужной части необходимо пользоваться болгаркой или ножовкой
Также важно избегать обламывания углов
Инструкция по монтажу рекомендует начать укладку с левого нижнего угла и двигаться прямо по карнизу, поднимаясь к коньку крыши.
Первый ряд правильно укладывать по заранее натянутой бечевке, чтобы свес был ровным.
В горизонтальных рядах шифер нужно укладывать внахлест, нахлест вертикальных рядов должен составлять порядка 20–25 сантиметров.
Самый простой и удобный способ покрытия: нужно каждый новый ряд смещать на 4 волны продольной кромки. Таким образом, листы будут укладываться в шахматном порядке.
Для закрепления шифера в нем необходимо просверлить своими руками дырки и установить в них специальные гвозди, саморезы или шурупы.
Отверстие должно быть на пару миллиметров шире, чем диаметр гвоздя. Ни в коем случае нельзя вбивать гвозди без проделывания отверстия в листе — это приведет к поломке.
Крепежные материалы должны иметь резиновую прокладку, они должны прочно фиксировать лист к обрешетке, но не входить до упора.
Если вы используете восьмиволновой шифер, то закреплять нужно во вторую и шестую волны, семиволновой — во вторую и пятую.
Шаг между гвоздями составляет около 10 сантиметров. Как видите, укладка шифера несложный процесс, который под силу выполнить своими руками.

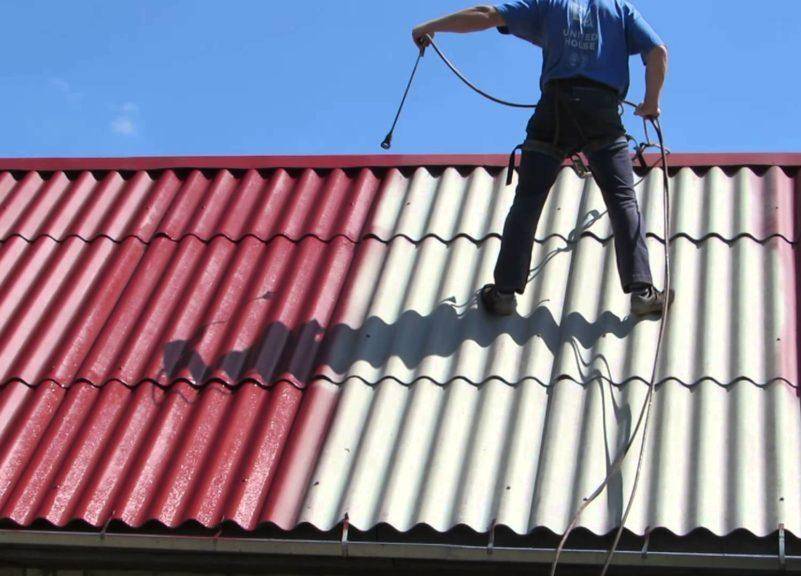

По завершении монтажной работы по укладке плитки шифера его рекомендуется окрасить, это придаст эстетичный вид и послужит защитой от появления мха.
Для окраски плитки шифера сейчас существуют специальные лакокрасочные материалы, на основе акрила применяемые для черепичного покрытия и бетона.
Первым этапом идет нанесение грунтовочного слоя, для него лучше применять составы глубокого проникновения. Это позволит обеспечить максимальное укрепление поверхности.
На такую поверхность краска будет ложиться легче, а расход ее сократится. Вторым этапом последует покраска в два слоя, одного слоя будет недостаточно для равномерного окрашивания.
Красить нужно, начиная сверху вниз. После этого можно дополнительно покрыть поверхность слоем водоотталкивающего лака.
Для окрашивания подойдет кисть или краскопульт, если вы окрашиваете плитки плоского шифера, то воспользуйтесь валиком.
Как поднять листы на крышу

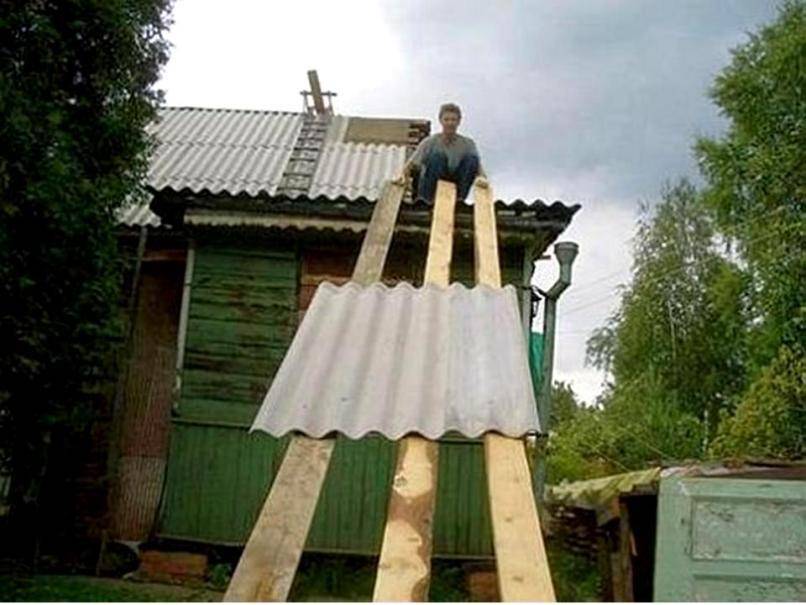

Подъем шиферного листа на крышу
Переносить листы можно только вдвоем, а при большой длине – втроем. Удерживают не за край, а за углубление снизу.
На сарай или гараж, одно- или двускатный, шифер можно поднять по лестнице. Для этого используют приставную лестницу или устанавливают два наклонных бруса параллельно друг другу. Лист укладывают на бруски, обвязывают двумя веревками, скрепляя их на середине листа, и поднимают по направляющим. Можно сделать это и вручную, если разместить рядом вторую лестницу для подъема людей.
При подъеме на крышу дома выше чем на 12 м шифер нужно положить на поддон с размерами чуть большими, чем габариты листа. По углам поддона завязывают веревки, на некоторой высоте связывают их вместе и подвешивают конструкцию на 1 веревку, перекинутую через блок. На крыше трос крепят к какому-либо неподвижному элементу – к трубе, например. Двух человек достаточно, чтобы поднять поддон с шифером.
Свойства волнового шифера
Волновой шифер представляет собой изготовленные из смеси асбеста и цемента листы волнообразного профиля. На поверхности одной единицы продукции располагается от шести до восьми волн. Асбест выступает в качестве армирующего компонента и придает механическую прочность изделию.
Листы шифера выдерживают вес до двухсот килограммов, так что при укладке по ним можно безбоязненно ходить. Кроме того, материал без потери эксплуатационных качеств переносит до пятидесяти циклов размораживания, и этот параметр определяет срок его эксплуатации. Следующие свойства волнового шифера подчеркивают его преимущества:
- пожарная безопасность;
- сопротивляемость агрессивному воздействию внешней среды;
- хорошие теплоизолирующие качества;
- отличные шумопоглощающие свойства;
- несложность укладки;
- низкая цена.
К отрицательным качествам этого материала можно отнести низкую сопротивляемость точечным ударным нагрузкам и усилию на излом. Брошенный в кровлю камень способен проделать дыру в покрытии, кроме того, вследствие пористой структуры материала, на нем могут поселяться лишайник и мох.
Асбест в составе шиферных листов находится в связанном состоянии, а выделение его мелкодисперсных частиц в виде пыли в окружающую среду можно свести на нет пропиткой олифой или окрашиванием, поэтому вред для здоровья является спорным.
Шиферная двускатная крыша верно служит своим хозяевам десятилетиями, и перекрыть кровлю этим материалом весьма практично. Также существует материал для кровли под названием ондулин, который по внешнему виду напоминает обыкновенный шифер. При этом ондулин производится на основе других компонентов и имеет свой собственный набор качеств.
Основные характеристики шифера
самостоятельная укладка шифера на крышу
Несмотря на появление новых кровельных материалов, популярность традиционного асбоцементного шифера остается достаточно высокой. Это объясняется доступной стоимостью материала, возможностью выполнить монтаж кровельного покрытия своими руками, без использования специализированных инструментов.
Классический шифер пригоден для простых односкатных и двухскатных крыш, с его помощью можно покрыть шатровую или вальмовую четырехскатную кровлю.
Шифер отличается высокой устойчивостью к нагрузкам статического типа, стойкостью к воздействиям агрессивных сред, легко обрабатывается. К недостаткам можно отнести достаточно большой вес материала – выполняя монтаж своими руками, требуется привлечь одного-двух помощников, чтобы поднимать листы шифера на крышу без риска их повреждения.
Рассматривая вопрос, как покрыть крышу шифером, следует отметить, что данный материал лучше всего использовать для укладки на крыши с простой геометрией. Лучше всего, если кровля будет иметь уклон ската до 20° либо более 35°, поскольку в этом случае снижается вероятность накопления снега в зимний период.
Технология укладки покрытия на скатную крышу подразумевает монтаж шиферных листов, соответствующих ГОСТу 30340-95.
Это может быть шифер:
- шестиволновый (толщина листа 5/6/7 мм, ширина 1125 мм);
- семиволновый (толщина листа 5 – 8 мм, ширина 980 мм);
- восьмиволновый (толщина листа 5 – 8 мм, ширина 1130 мм).
Длина листа шифера любого типа составляет 1750 мм.

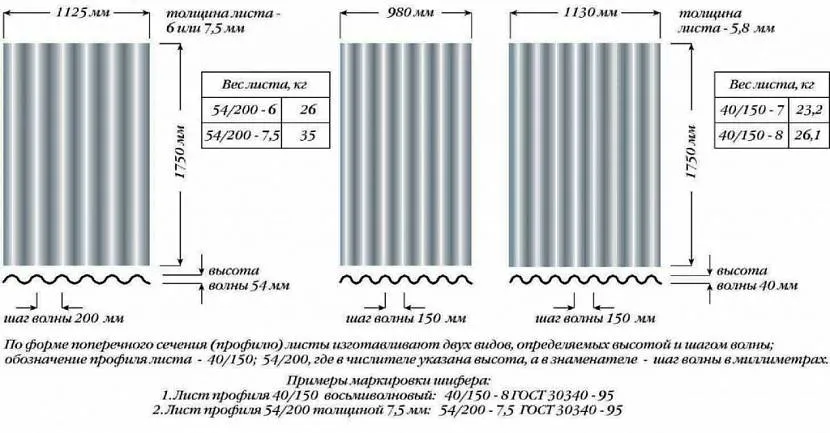

размеры различных листов шифера
Выбирая шифер, необходимо обратить внимание на его маркировку, где указана высота и шаг волны. Схема расположения листов материала на крыше должна разрабатываться с учетом данных параметров
Чем шире шаг волны – тем большая площадь материала уходит на вертикальный перехлест. Подбирать шифер и метод его укладки стоит исходя из размеров и конфигурации скатов крыши.
Определяя, как накрыть крышу шифером, необходимо принять во внимание систему водостока. Если желоб для сбора осадков предполагается расположить под свесом кровли, достаточно уложить крайний ряд со свесом в 200-250 мм относительно стены постройки
Если вода с крыши будет стекать непосредственно на землю, свес должен составлять не менее 400 мм.
Разновидности шифера для крыши
Сначала стоит разобраться в том, каким бывает шифер. На сегодняшний день продают волнистые и плоские листы шифера из асбестоцемента. И тот, и другой предназначен для использования в каком-либо конкретном случае. Зачастую, плоский шифер монтируют на кровли, имеющие уклон как минимум 35º. Так поступают потому, что с таким уклоном на кровле будет собирается меньше снега, поскольку плоские листы не обладают ребрами жесткости, и их легче поломать, в отличие от волнистого шифера. Тем не менее, и волнистый шифер также не рекомендуется устанавливать на крышах, уклон которых составляет менее 20º, в противном случае, через стыки сможет проникать вода.
При маленьком уклоне кровли для улучшения защиты от дождевых осадков перед монтированием шифера осуществляют укладку влагоотталкивающего ковра из простого рубероида или любого иного схожего по свойствам влагоотталкивающего материала. Размеры листов шифера также имеют большое значение, потому что от них будет зависеть шаг обрешетки и сечение материалов для изготовления ее узлов.
Монтаж шифера. Этапы работы
Первое и основное правило укладки кровли — проводить работы только снизу-вверх. Остальное можно подбирать под каждую крышу индивидуально. Например, сторону, с которой начинать укладку кровли. В приоритете будет та, откуда чаще дует ветер в данной местности.

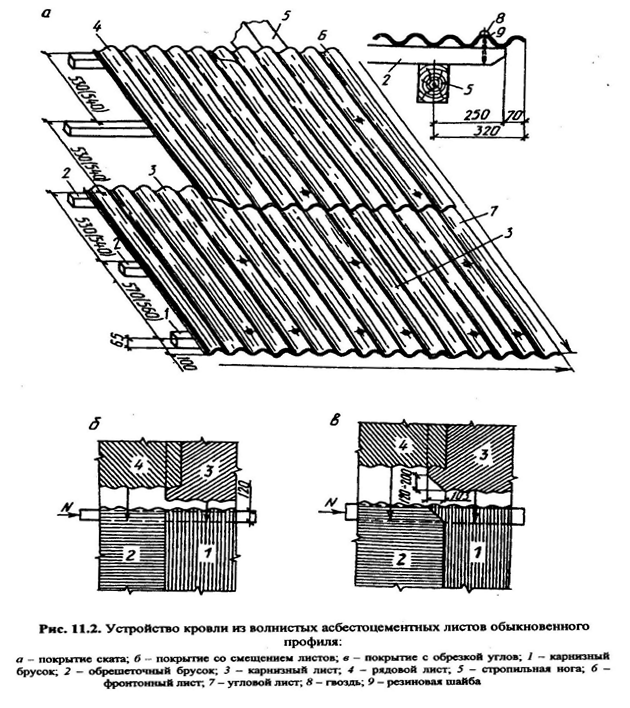

Есть два основных способа укладки кровельных материалов:
- крепление шифера со смещением;
- крепление шифера со срезом углов.
А уже от формы крыши будет зависеть, каким способом будет производиться крепление. Допустим, для крыши с широким скатом по горизонтальной линии и узким по вертикальной, лучше всего подойдет первый вариант. Крышу с широким скатом в вертикальной линии удобней укладывать вторым способом. Обязательно для обеспечения ровной линии среза крыши во время монтажа выставляют либо лазерный уровень, либо прибивают рейку.
Этапы монтажа:
- Подготовительный этап — это расчет требуемых материалов, закупка и доставка непосредственно на место проведения работ.
- Монтаж — установка стропил и сооружение обрешетки для шифера с укладкой на него материалов для изоляции.
- Завершающий этап — закрепление шифера на обрешетке, профильными гвоздями. Самый главный этап, от него зависит продолжительность срока службы и качество эксплуатации крыши.
Крепление листов к деревянной обрешетке
Первый вариант крепления шифера при укладке на крышу – шиферные гвозди толщиной не менее 4 мм и длиной от 80 до 120 мм. Диаметр шляпки таких крепежей составляет 12 мм, чего достаточно для перекрытия отверстия без дополнительных уплотнителей из резины и полимерных материалов. Также применяют саморезы с уплотнительными прокладками длиной не менее 80 мм.
При монтаже шифера под крепежные элементы предварительно высверливают отверстия, чтобы не повредить материал. Для этих целей хорошо подходят копьевидные сверла по керамике и стеклу или спиралевидные аналоги с победитовыми напайками. Обычно отверстия делают на 0,5 мм больше диаметра стержня крепежа.
Гвозди и саморезы устанавливают только в гребень волны. Шляпки при этом должны без чрезмерного усилия прилегать к поверхности шиферных листов. При излишнем прижиме могут появляться трещины и сколы в процессе эксплуатации.
В стандартном варианте один лист перекрывает три обрешетки. В каждую доску вкручивают или вбивают по 2 крепежа. Всего получается 6 штук. При соединении по длине гвозди или саморезы проходят сразу через 2 листа. При укладке 8-волнового шифера метизы устанавливаются во второй и предпоследний гребни. При меньшем количестве волн (6 или 7) листы крепят не в седьмой, а в шестой или пятый гребень.
От нижнего края отмеряют 10 см. Получается, что крепеж четко попадает в центральную часть доски с учетом выпуска 50 мм. От нижних отверстий отступают 80 см, что соответствует шагу обрешетки. В местах соединения по длине делают напуск 150 мм, а снизу налегающего листа отмеряют те же 10 см, что и в начале.
Необходимые инструменты и материалы
Для монтажа шифера необходимо приобрести следующие инструменты и материалы:
- Теплоизоляцию.
- Гидроизоляцию (полипропиленовую пленку).
- Стропило.
- Строительный скотч.
- Деревянные брусья для обрешетки (60х60 мм).
- Антисептик.
- Гвозди оцинкованные.
- Саморезы.
- Строительный степлер.
- Строительный уровень.
Для подсчета количества шифера следует подсчитать количество рядов, которые поместятся на скатах крыши. При подсчете нужно учитывать, что материал будет укладываться внахлест, поэтому обязательно добавляется запас около 10%. Для определения количества листов в 1 ряду нужно измерить длину крыши, затем это значение разделить на ширину листа.
Если в ряду получается 6 листов, а количество рядов, которые будут установлены, 3, то всего понадобится 18 листов. Необходимо всегда закупать материал с запасом, учитывая, что он будет обрезаться или может обламываться во время монтажа.
Для крепежа шифера лучше всего использовать саморезы. Для расчета их длины необходимо взять толщину обрешетки, прибавить толщину шифера и высоту его волны.
После подготовки всего необходимого выполняется укладка шифера.
Выбор крепежа
Большинство застройщиков, монтирующих кровлю из шифера, в выборе материала руководствуются низкой ценой и продолжительным сроком эксплуатации этого покрытия. Однако, время и силы, которые отнимает укладка шифера, могут увеличить совокупные затраты на строительство. Чтобы не затягивать монтаж, нужно по возможности автоматизировать этот процесс с помощью аккумуляторных инструментов и качественного крепежа. Опытные кровельщики рекомендуют фиксировать асбестоцементные листы с помощью следующих приспособлений:
- Гвозди. Они считаются традиционным видом крепежа, с помощью которого выполняется укладка шифера. Для фиксации асбестоцементных листов используют гвозди из оцинкованной стали, не подверженные коррозии. Размер гвоздя зависит от , он варьируется в диапазоне 70-120 мм. Шляпки крепежного элемента имеют увеличенный диаметр 14 мм, чтобы талая и дождевая вода не проникала в отверстие. Резиновые кровельные гвозди забивают в желоб шифера, а оцинкованные – на гребень волны. При заколачивании молотком необходимо правильно рассчитать силу удара, чтобы не расколоть лит асбестоцемента.
- Кровельные шурупы или саморезы. Для тех, то хочет ускорить процесс укладки шифера с помощью аккумуляторного шуруповерта, предназначаются специальные саморезы. Они изготавливаются из закаленной стали, снабжаются широкой пресс-шайбой, а затем окрашиваются в различные цвета. Резиновая головка закрывает собой отверстие, предотвращая проникновение жидкости. Кровельные саморезы выпускают для завинчивая гаечным ключом или отверткой. Отверстия, диаметр которых немного больше размера крепежного элемента, изготавливают в асбестоцементных листах заранее с помощью дрели, чтобы не вызвать раскалывание листа.
Схема расположения крепежных элементов
Подготовка к монтажу
Перед началом выполнения работы следует подготовить необходимый инструмент и ровную поверхность, на которой будет осуществляться сверление отверстий и разрезание листов шифера. Для удобства выполнения всех манипуляций к месту работы следует обеспечить беспрепятственный подход. Потребуются следующие материалы и инструменты:
- лестница и веревки;
- молоток и гвозди;
- болгарка и дрель;
- крюки из металла и респиратор.
Подъем шифера осуществляется с помощью металлических крюков и веревок. Зацепив лист веревками, переброшенными через блок, его подтягивают на необходимую высоту. Так можно поднять шифер одному человеку. Если работает бригада кровельщиков, они могут передавать листы друг другу. стоя на лестнице.
Простой серый шифер перед укладкой можно окрасить с целью закрытия микроскопических полостей и образования более гладкой поверхности, облегчающей скатывание атмосферных осадков с покрытия. Асбест подвержен тепловому расширению, поэтому в листах высверливаются отверстия большего диаметра, чем используемые для крепления гвозди.
Виды шифера
Перед укладкой шифера следует разобраться в его разновидностях. Этот материал отличается по форме и составу.
Форма шифера изменяется в зависимости от количества волн. Это влияет на ширину и длину листов. Более наглядно ознакомиться с разновидностями по форме можно в таблице.
style=»line-height: 1.5;»>
| Наименование | Количество волн, шт. | Шаг волны, мм | Высота волны, мм | Длина листа, мм | Ширина листа, мм | Толщина листа, мм | Вес 1-го листа, кг |
| Шестиволновый | 6 | 200 | 54 | 1750 | 1125 | 6/7,5 | 26…35 |
| Семиволновый | 7 | 150 | 40 | 1750 | 980 | 5,8 | 23,2 |
| Восьмиволновый | 8 | 150 | 40 | 1750 | 1130 | 5,8 | 26,1 |
Такие разновидности шифера соответствуют ГОСТу и применяются для скатных крыш. Для расчета количества материала рассчитывается площадь крыши, затем подбирается необходимое количество листов.
По составу шифер может быть цементно-волокнистым или асбестоцементным. Первый и второй вариант подходит для укладки на крышу. Но следует учитывать, что асбест в составе увеличивает прочностные характеристики материала, поэтому предпочтительнее использовать второй вариант.
Правила безопасности и сохранение целостности шифера
применение деревянных трап при укладке
При работах на крыше должна соблюдаться не только технология монтажа, но и техника безопасности. Необходимо использовать страховочные тросы, веревки. Если высота строения превышает 6 метров, следует обеспечить ограждение. Чтобы аккуратно поднять лист шифера, рекомендуется использовать капроновый трос и систему блоков. Если требуется покрыть невысокую постройку, материал могут подавать помощники.
Ходить по смонтированному покрытию следует аккуратно.
Соблюдение техники безопасности подразумевает использование защитных средств при работе с асбоцементным материалом: при сверлении и резке шиферных листов правильно пользоваться респиратором, чтобы защитить дыхательные пути от вредной пыли.
Правила монтажа шифера
Идем дальше и переходим непосредственно к пошаговой инструкции – как правильно класть шифер на крышу:
Сначала проверяется стропильная система на предмет ее правильной сборки. То есть под каждый асбестовый лист должно быть уложено четыре рейки обрешетки.
На торцы стропильных ног у свеса прибивается доска. Некоторые мастера используют натянутую нить, но доска лучше, она в данном случае дополнительно сработает, как упор для тяжелого листового материала. После окончания работ доску демонтируют.
Производится укладка шифера первого ряда с упором на забитую доску
Обратите внимание, чтобы нижние кромки материала плотно прилегали к поверхности доски.
Каждый лист прибивается. Обычно схема такова – через две волны на третью
Поэтому расход гвоздей – 10 штук на один лист. Как крепить шифер гвоздями, мы уже обсудили. Добавим, что удар молотком должен быть резким.

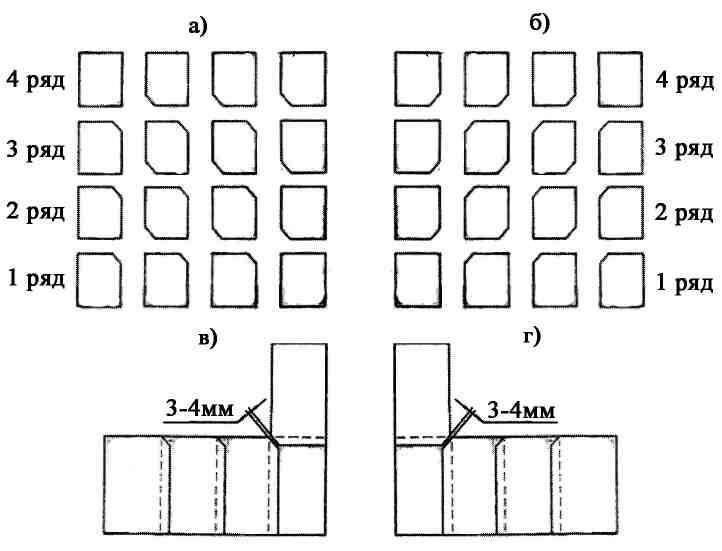

Что касается подрезки углов, то они должны подрезаться у второго и третьего листа, а первый и четвертый остаются целыми.

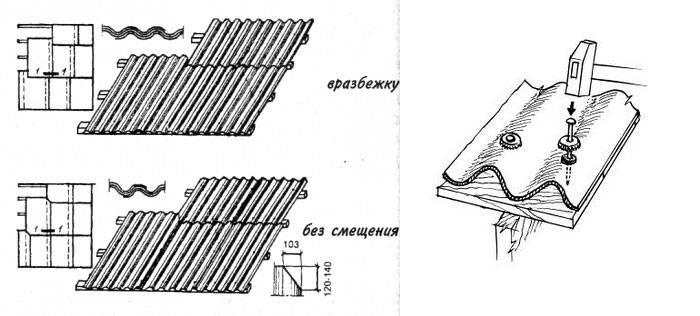

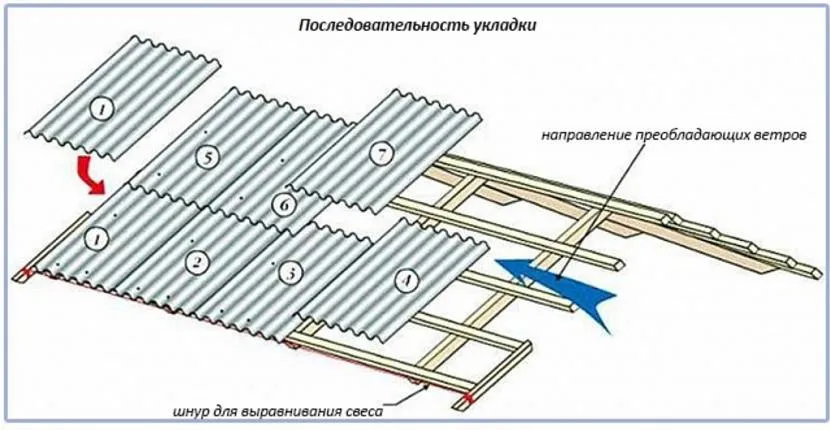

Схема укладки шифера Источник teplica-exp.ru
Основа должна быть прочной
Порядок монтажа кровли из шифера следующий: обрешетка, укладка шифера, установка доборных элементов.
Сначала монтируется прочная обрешетка. Она должна выдержать вес шифера и одного-двух человек, которые будут его укладывать. Для обрешетки подойдет дерево хвойных пород, так как оно лучше противостоит гниению. Проследите, чтобы все элементы обрешетки были ровными, стыки не выпирали. Специалисты рекомендуют брать для обрешетки брус сечением 60Х60 мм или доски. Шифер достаточно прочен и под него необязательно делать сплошную обрешетку
Обратите особое внимание на места, где всегда нужно делать сплошную обрешетку: ендовы, карнизы, разжелобки. Покрытие пароизоляцией проходит после монтажа обрешетки
Завершающим этапом станет установка водостоков.
Как определить количество шифера для крыши
Планируя выполнение работ своими руками, важно правильно рассчитать количество шифера на крышу, чтобы материала хватило, и не было лишних трат. Для человека, знакомого с основами геометрии, такие расчеты не составят труда
Для крыши с одним или двумя скатами потребуется измерить ширину и длину дома, угол наклона ската.
Более прост расчет шифера по размерам крыши, его делают так:
- определяют размер крыши по карнизу, полученное расстояние делят на размер ширины листа и прибавляют 10%, получают число листов в одном ряду;
- замеряют по скату расстояние от конька до карниза и делят его на размер высоты листа шифера, получают количество рядов, увеличивают полученный результат на 13% на нахлёст;
- полученные числа рядов и листов в одном ряду перемножают и получают количество листов шифера на один скат. Если крыша двускатная, полученный результат удваивают.
Для четырёхскатных кровель площадь скатов рассчитывают геометрически (площадь треугольника и площадь трапеции, как показано на рисунке), делят на площадь листа шифера и прибавляют 15%.

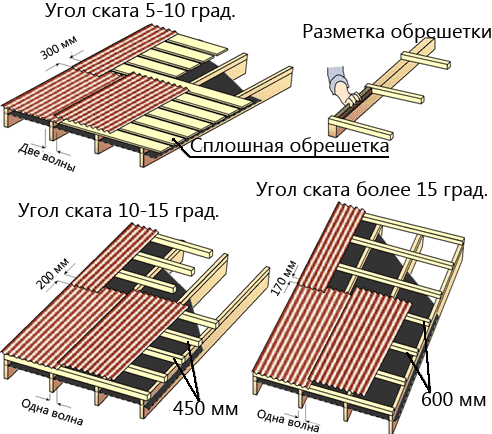

Монтируем обрешетку
До того как покрыть крышу шифером, необходимо установить стропила, на них укладывается гидроизоляционный материал — он не позволит влаге и конденсату попасть под шифер и проникнуть в чердачное помещение.
Раньше для этой цели использовали рубероид, но современные технологии и производители предлагают огромный выбор изоляционных материалов с высокими технологическими данными.
Обрешетка устанавливается из древесины высокого качества, необходимо применять только хорошо просушенный материал, без большого количества сучков — они не смогут выдержать большой нагрузки, например, снега.
Шаг обрешетки из бруса должен учитывать то, что каждый лист шифера рассчитан на опору из не менее трех перемычек.
