Как сделать свайный фундамент с монолитным ростверком своими руками? Чертежи

Ростверк. Возможное расположение. Материалы монолитного и свайного фундамента

1. Надземный ростверк устанавливается над поверхностью земли так, чтобы несущие балки (плиты) не касались грунта на участке. Такой тип фундамента нуждается в дополнительной теплоизоляции, что влечет за собой дополнительные расходы и время. Хорошо работает фундамент с надземным ростверком на затопляемых участках строительства.Наземный ленточный ростверк
2. Наземный ростверк (или нулевой уровень) «лежит» прямо на земле, для его размещения верхний слой почвы снимается и заменяется песчаной подушкой, которая меньше подвержена пучению и защитит фундамент-ростверк от выталкивания.Устройство  монолитного ростверка
3. Нижний край подземного ростверка погружается в грунт на некоторую глубину. На дно траншеи под заглубленный ростверк также насыпается слой песка.

Изготавливаться ростверк может путем заливки бетонной смеси в сооруженную опалубку (монолитный) или собираться из готовых блоков и плит (сборный).

Сваи под фундамент-ростверк

Тип свай под данный фундамент может быть любой. Хорошо подходят железобетонные, бетонные, металлические и даже деревянные сваи. Также хорошо зарекомендовали себя и буронабивные сваи, которые возводятся непосредственно на участке строительства.

Расположение свай зависит от их типа и характера будущей постройки. Так как сваи выполняют основную несущую функцию, то обычно располагаются по периметру здания, на стыках стен и в местах больших нагрузок. Также возможно шахматное расположение свай под ростверком.

Пошаговая инструкция свайно-ростверкого фундамента

Первый шаг – заглубление и фиксация свай в соответствии с проектом дома. Готовые сваи вводятся в грунт при помощи строительного бура или спецтехники. Буронабивные – в соответствии с технологией их возведения, которая включает бурение скважины, установку опалубки для будущей сваи, засыпку песчаной подушки, заливку бетонной смеси и погружение арматурного каркаса.

Опалубка под буронабивную сваю может быть выполнена из металла или рубероида, также ее функцию может выполнять асбестовая труба.

После установки сваи, или ее затвердевания в случае возведения буронабивной опоры, выполняется монтаж или изготовление опалубки под ростверк. Это и является вторым основным шагом возведения фундамента ростверк.

Опалубка может быть сделана из досок или материала ДСП. В данном случае возможно применение несъемной опалубки, которая выполнит также функцию дополнительной теплоизоляции для уже готового фундамента.

 На следующем этапе арматурный каркас свай прочно связывается с каркасом ростверка и производится заливка бетонной смеси в опалубку под ростверк. Для удаления из заливаемой смеси воздушных мешков используется глубинный вибратор.

Для полного высыхания и набора необходимой прочности такому фундаменту понадобится не меньше месяца. В этот период его необходимо защищать от пересыхания накрыв гидроизоляционным материалом.

Гидроизоляция

Возведение буронабивного фундамента требует защиты от негативного воздействия окружающей среды. Сохранение всей конструкции обеспечит грамотно выполненная гидроизоляция. Для её обустройства используются высококачественные обмазочные материалы. Они сумеют уберечь бетонный ростверк от лишней влаги. Его покрывают несколькими слоями материала. Учитывают технические характеристики рулонной гидроизоляции, свойства строительного материала стен.

В качестве обмазочных материалов можно использовать битумную мастику, обладающую различными наполнителями. Она усиливает прочность покрытия. Гидроизоляцией нельзя пренебрегать, если уровень грунтовых вод ниже подошвы основания дома. Применение обмазочных материалов обеспечит необходимый барьер для проникновения влаги в структуру конструкции.

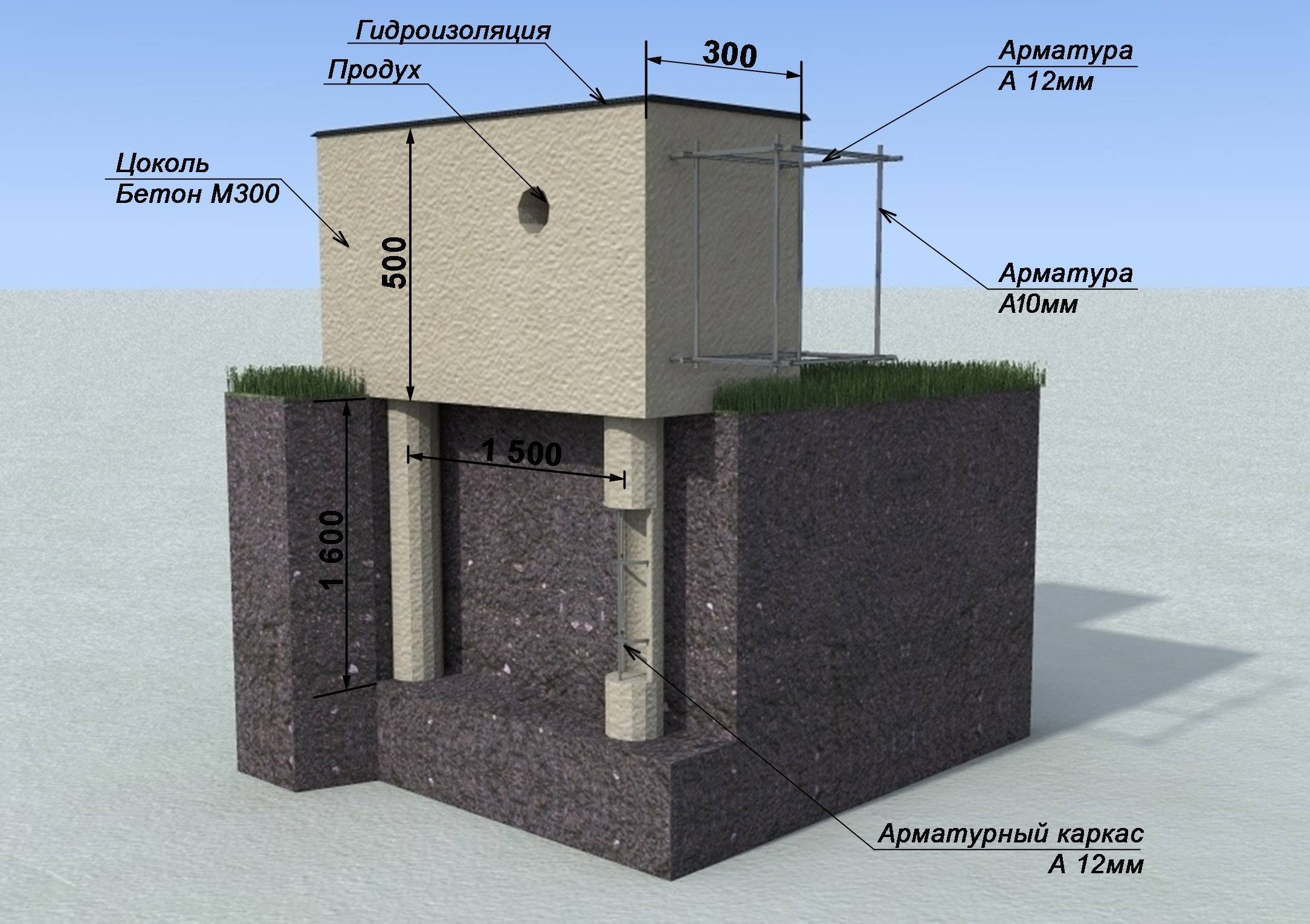

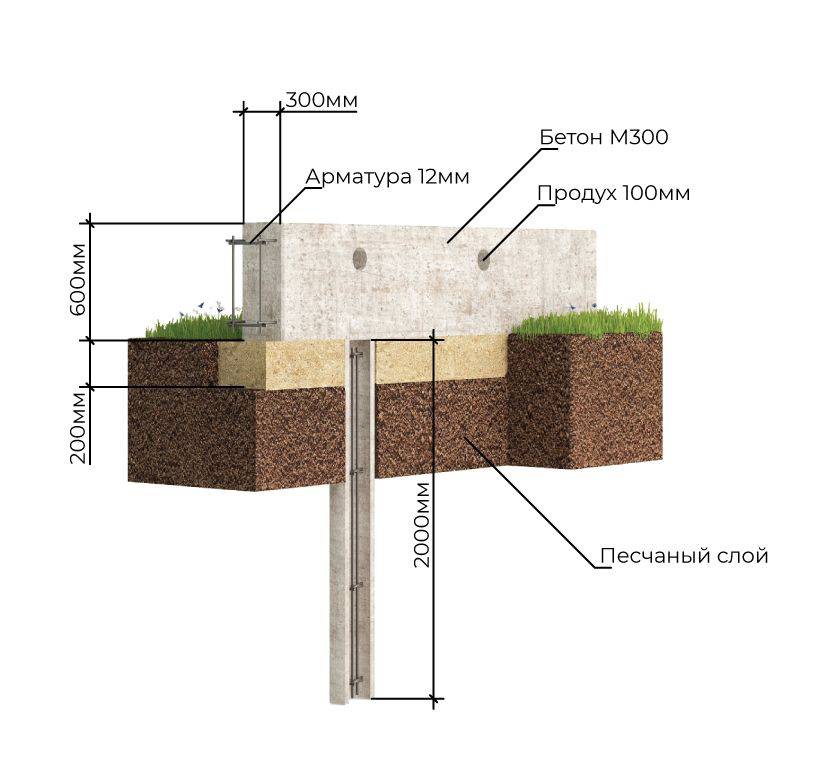

Инструкция по устройству свайно-ленточного фундамента

При ведении строительных работ, так сказать, любителями или кустарными бригадами можно рекомендовать следующий способ возведения фундамента.

1. Очистка, планировка и разметка территории

На этом этапе проводят очистку территории от мусора и посторонних предметов, производят выравнивание площадки и делают разметку траншеи фундамента.

2. Подготовка траншеи для ростверка

Если строительство ведется на непучинистом или слабопучинистом грунте, ростверк делают мелкозаглубленным, при этом его подошва располагается на 20–40 см ниже нулевой отметки. Траншею необходимо сделать глубже сантиметров на 10–15, которые понадобятся для устройства песчано — щебневой подушки.

Необходимую ширину траншеи определяют суммированием ширины фундамента, которая должна быть на 10 см больше толщины стен с теплоизоляцией.

В условиях пучинистого грунта ростверк делают незаглубленным либо располагают выше нулевой отметки, так чтобы его ленты в пролетах между сваями находились в подвешенном состоянии.

3. Подготовка скважин под сваи

Для производства скважин применяют бур диаметром 15 см. Они должны располагаться в углах фундамента и вдоль лент ростверка через каждые 1,5 – 2 м. Скважины должны не просто упираться в твердый грунт, но заглубляться в него на 60 см.

На дне каждой скважины формируется подушка из очищенного песка крупной или средней фракции, которую следует обильно полить водой и утрамбовать.

Далее в скважины погружаем трубки, сшитые из рубероида с помощью лески, либо асбестоцементные трубы, которые будут одновременно играть роль опалубки и гидроизоляции.

Теперь остается установить в каждую скважину каркас из трех равноудаленных друг от друга стержней арматуры номинальным диаметром 10 – 12 мм. Ребра каркаса выполняют из тонкой арматуры диаметром 6 – 8 мм, к которой рабочая арматура привязывается отожженной проволокой.

4. Устройство опалубки

Чаще всего в индивидуальном строительстве для сооружения опалубки используют обрезную доску. Более ровную бетонную поверхность дает применение фанеры, но такой вариант получится слишком затратным, так как плиты должны иметь толщину не менее 15 мм.

Для того чтобы доски опалубки не были испорчены от контакта с бетоном и в дальнейшем могли быть использованы для иных нужд, их лучше обмотать пленкой. Опалубка должна иметь прочную конструкцию, для чего ее укрепляют стяжками и подкосами.

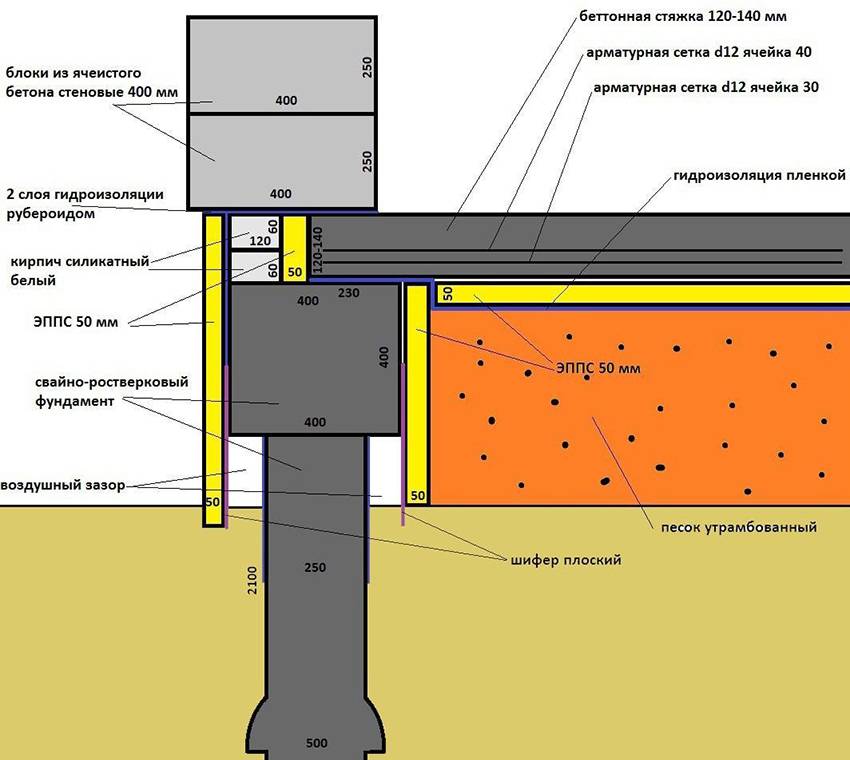

5. Теплоизоляция и гидроизоляция

Экструдированный пенополистирол, применяемый в качестве теплоизоляции, является водонепроницаемым, поэтому гидроизоляцию (рубероид) следует укладывать только вдоль дна и внутренних стенок траншеи.

Применение пенополистирола обусловлено его высокой способностью противостоять механическим нагрузкам со стороны замерзшего грунта в сезон холодов.

6. Армирование фундамента

От того, насколько правильно будет подобрана арматура и сооружен арматурный каркас, зависит прочность и долговечность всей конструкции. Еще раз отметим, что при возведении свайно-ленточного фундамента расчет его лучше доверить профессионалу, обратившись в строительную или проектную фирму.

В общем случае, если речь идет, к примеру, об устройстве свайно-ленточного фундамента для дома из газобетона либо другого легкого материала, применяют следующее правило: на долю арматуры должно приходиться 0,1% всей площади поперечного сечения фундамента.

Из арматуры диаметром 10 или 12 мм делают два пояса в верхней и нижней части фундамента, которые связываются поперечными и вертикальными стержнями диаметром 6 – 8 мм в единый каркас.

Арматурные каркасы в траншее и скважинах объединяют в единую конструкцию. Для этого их также связывают отожженной проволокой.

7. Заливка бетона

Работы по заливке свай и ростверка следует спланировать так, чтобы весь бетон был залит за один подход, только тогда фундамент будет по-настоящему монолитным. Использовать следует тяжелый бетон (М400 или выше).

Важно, чтобы в слое бетона не оставалось воздушных пузырей, поэтому после заливки его протыкают в нескольких местах арматурным прутом и только потом выравнивают. Готовый фундамент накрывают пленкой для защиты от дождя

Чтобы бетон не пересыхал, особенно при жаркой погоде, его следует периодически поливать чистой водой

Чтобы бетон не пересыхал, особенно при жаркой погоде, его следует периодически поливать чистой водой.

Опалубка выдерживается от 7 до 9 дней, по истечении этого срока ее можно демонтировать.

Как сделать свайно ленточный фундамент своими руками смотрите в видео

Пробуривание скважин

Высчитывается необходимое количество свай, которые будут задействованы. Их количество можно вычислить, отталкиваясь от веса будущего сооружения и общей нагрузки. Величина внутренних свай будет вычисляться исходя из нагрузки, которую создают стеновые перегородки, пол и кровля.

Производя вычисления, следует принять во внимание тот факт, что ручной бур имеет максимальный диаметр триста миллиметров. Он продается на любом строительном рынке или в магазине

Длина стержня у бура регулируется, что допускает бурить скважины до пяти метров. Расположение режущих лопастей у бура устроено так, чтобы при работе приложенное усилие было незначительным. В промышленности стали изготавливать ручные буры, способные существенно уширять нижнюю область скважины. Кроме этого, при бурении происходит образование опоры для сваи, что в свою очередь помогает, сэкономить на бетоне, так как количество необходимых свай сокращается.

Как подготовиться к работе?

Закладка фундамента – ответственный процесс, поскольку от выбора материала и качества монтажа зависит надежность и долговечность проектной конструкции.

С чего начать?

Но, чтобы сэкономить, можно использовать справочную информацию и самостоятельно провести исследование грунта и глубины подземных источников на участке.

Что нужно знать перед проектированием?

Для расчетов железобетонного свайно-ленточного фундамента необходимо знать:

• тип грунта;

• степень пучения почвы;
• точку промерзания;
• залегание поземных источников;
• несущую способность грунта;
• перепады высот на участке;
• климатические условия для региона (количество осадков).

Перед расчетами фундамента необходимо подобрать количество свай. Как правило, опоры устанавливают по углам здания и в местах, где будут пересекаться простенки в доме по проекту.

Приблизительное расстояние между опорами 1,5–3 м. Площадь сечения свай выбирается экспериментальным путем, исходя из несущей способности грунта.

Для выбора параметров рекомендуется воспользоваться справочными данными:

Диаметр буронабивных свай, см	100	150	200	250	300
Площадь основания, см2	79	177	314	490	707
Тип грунта	Несущая способность
Песок крупной фракции	325	701	1350	2050	2350
Песок средней фракции	235	530	942	1472	2120
Мелкий песок, перенасыщенный влагой	197	530	748	1226	1775
Твердая глина	353	795	1413	2208	3180
Пластичная глина	197	353	628	980	1413
Крупнообломочные породы	432	1315	2168	3238	5650

Расчет опор и ростверка

Чтобы заложить надежный фундамент, необходимо провести ряд обязательных предварительных расчетов:

1. Определить суммарные нагрузки с учетом веса стен, перекрытий, кровли, снежного настила и т.п.

2. Найти необходимую опорную площадь, зная вес конструкции и коэффициент надежности. Формула для расчета: S опоры = (М * 1,4)/Н, где:
   • М – суммарная масса сооружения (из п.1),
3. Н – несущая способность грунта (справочная информация),
4. 1,4 – коэффициент надежности.
5. Рассчитать суммарную площадь сечения свай, учитывая их количество.
6. Сравнить результаты вычислений п. 2 и 3.

Если площадь сечения свай больше опорной площади, то выбранные параметры подходят, если меньше – необходимо увеличить площадь опор. Иногда целесообразно увеличить количество столбов (алгоритм расчета не поменяется).

Длину опор выбирают с учетом глубины промерзания грунта. Как правило, железобетонная конструкция должна упираться в твердый несущий слой. Для большинства российских регионов точка промерзания находится на глубине 1,5 м. К этому значению необходимо не забыть добавить высоту цоколя.

Ширина ростверка выбирается таким образом, чтобы это значение превосходило или было равным толщены цоколя или несущих стен.

Необходимые инструменты и материалы

Для строительства свайно-ростверкового фундамента понадобятся такие инструменты и материалы:

• ручной бур или электрическая установка для устройства шурфов;
• смесь для бетонного раствора: песок, щебень, цемент, вода;
• щебень средней фракции для устройства дренажной подушки под ростверк;
• бентонитовый раствор для обмазки стенок скважины;
• листы рубероида для гидроизоляции свай;
• листовой гидроизоляционный материал для ростверка;
• пенополиуретановый утеплитель;
• металлическая арматура для армирования верхней и нижней части фундамента;
• доски, брусья, гвозди и шурупы для изготовления опалубки;
• колышки, лески для разметки участка.

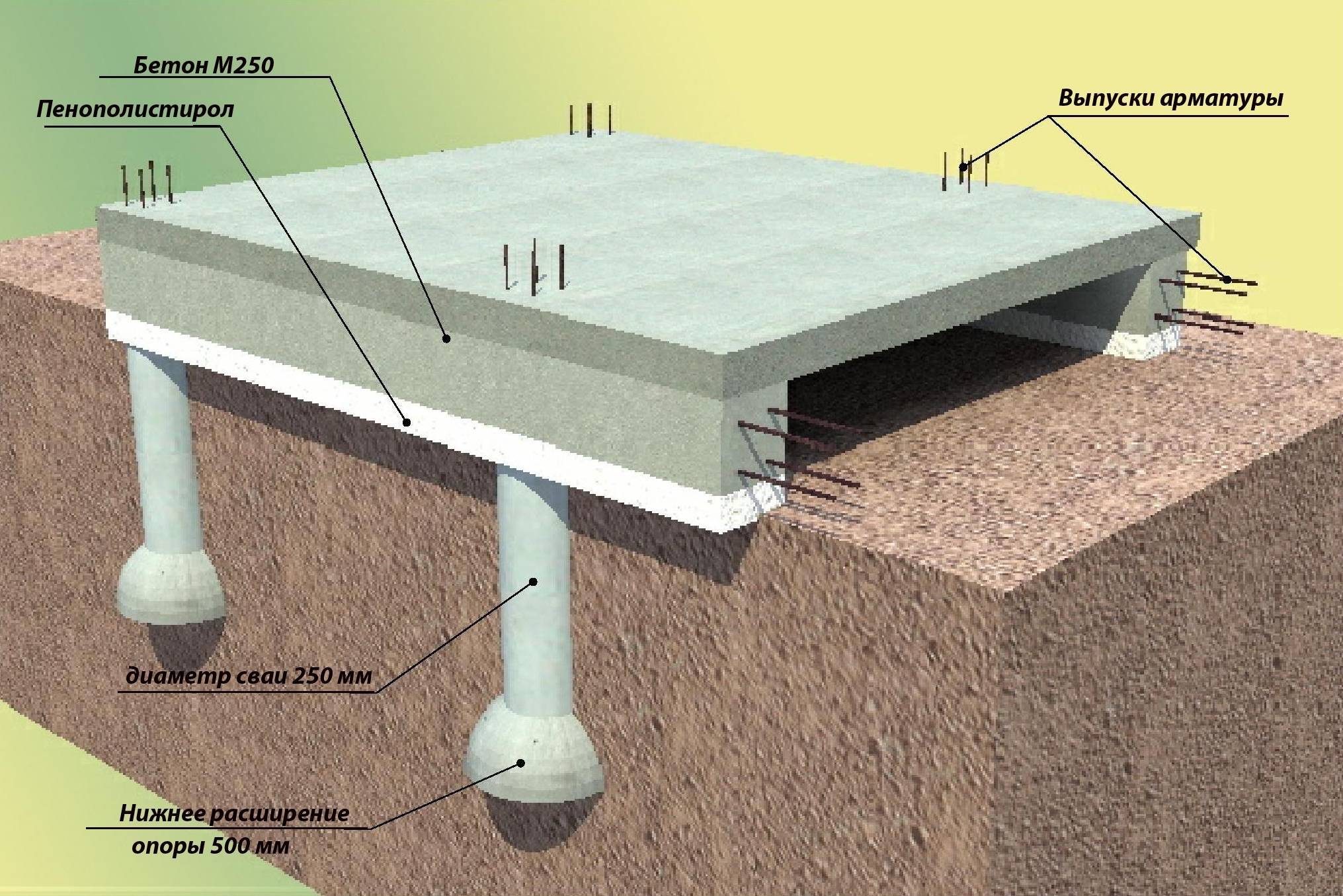

Расчет буронабивного фундамента с ростверком

В ходе разработки проектного задания выполняются расчетные действия по определению точного числа опорных свай и их размещение. Сваи выставляются рядами в соответствии с разметкой объекта, на его угловых участках, в точках пересечения стен и между этими местами.

Расстояние между опорами определяется общей массой строящегося объекта: чем он тяжелее, тем больше столбов потребуется, и расстояние установки будет меньше.

Устанавливая сваи собственными силами рекомендуется проверять по уровню оголовки, которые должны возвышаться над поверхностью на одной высоте.

Рассмотрим, как выполняется расчет несущей способности буронабивного фундамента с ростверком.

Чтобы определить необходимое количество опорных элементов, потребуется два исходных показателя – масса объекта и несущие возможности отдельного элемента. Определение прочности одной сваи зависит от марки применяемой бетонной смеси. Если используется М100, то опора выдержит до ста килограмм на квадратный сантиметр. Сечение сваи 200 на 200 мм создает площадь опоры в 400 см. кв. Значит, опорный столб выдержит нагрузку в сорок тонн.

Следовательно, несущие возможности почвы значительно ниже, чем свайные. Получается, что определение потребности в сваях и их несущих характеристик будет недостоверным, если не учесть показатель прочности грунтового состава.

Ростверк объединяет всю конструкцию и повышает устойчивость основы. Если буронабивной фундамент устраивается без ростверка, следует выполнить расчеты, гарантирующие установку всех опор на необходимую глубину, гарантирующую, что сооружение не просядет и не «выдавится» морозным пучением.

Что такое ростверк — особенности, плюсы и минусы

Фундамент ростверк является сооружением из соединенных между собой ленточным способом (с помощью бетона или металла) заглубленных в почву на 2-3 метра свай – опор. Горизонтальная конструкция, объединяющая их в одно целое, и называется термином «ростверк» (от немецкого Rost — решётка). Верхнюю часть столбчатого фундамента еще называют оголовком.

Среди других видов оснований для дома, фундамент на сваях с ростверком, имеет преимущества, повышающие его популярность среди застройщиков. Это такие плюсы:

• использование на любых типах почвогрунтов (в том числе, пучинистых с высоко залегающими грунтовыми водами или торфяниках);
• подходит для участков с неровностями рельефа;
• экономичен в плане материалов трудозатрат (не требуется рыть глубокие котлованы и делать дополнительное водоотведение);
• на таком фундаменте допускается строительство зданий из любых стройматериалов- кирпичный, деревянный дом или из газобетонных блоков;
• если при возведении не допущено ошибок, можно быть уверенным, что такой ростверк фундамент прослужит долго;
• строительные работы можно проводить даже при минусовых температурах;
• высокая несущая способность и устойчивость.

Как и любое техническое сооружение, ростверк фундаменты имеют свои минусы:

• несущая способность ограничивается 2-3 этажами, многоэтажные дома на таком основании не строят;
• невозможно обустроить подвальное помещение или цоколь (необходим технически сложный проект, а в монолитах такая возможность отсутствует);
• возведение ростверка требует высокоточного монтажа и применения строительной спецтехники, не всякий строитель – любитель справиться;
• между почвой и оголовкой фундамента появляются пустоты, в которых скапливается атмосферная влага и заводятся насекомые, что приведет к дополнительным затратам на заливку полостей между ростверком и грунтом.

В целом, плюсов у данного вида фундамента больше, чем минусов.

Какую роль выполняет в обустройстве фундамента

При возведении основания дома на столбах, необходимо придать им максимальную устойчивость, и для этого свайный ростверк подходит лучше всего. Он равномерно делит весовую нагрузку сооружения на грунт между сваями (по типу забора). Это свойство особенно актуально для районов с наличием сыпучего грунта большой толщины.

Что это такое?

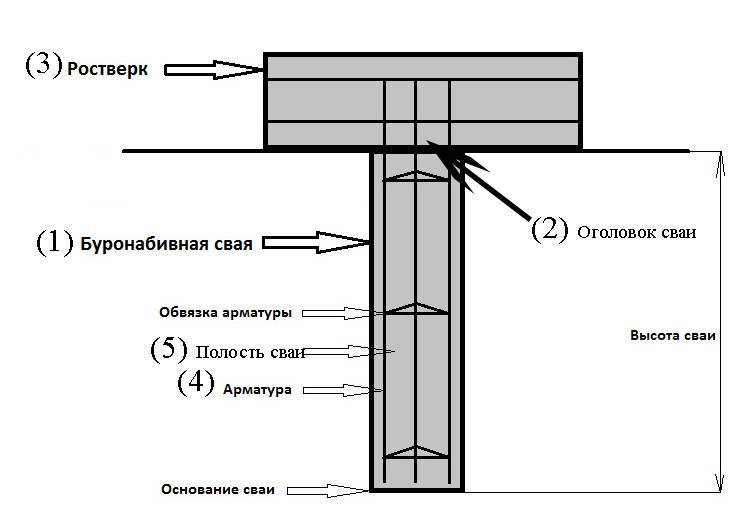

Конструкция такого фундамента содержит комплекс вертикально заглубленных свай и пояс обвязки, который принимает нагрузку, а затем передает ее на опоры.

Удачное сочетание элементов дает оптимальную конструкцию, гарантирующую требуемый спектр параметров.

Конструктивные особенности

Существует всего два варианта заливки монолита:

• связывание всех свай в цельную систему;
• последовательное соединение всех опор ростверком.

Монолитную плиту заливают под всем зданием, а ленту — лишь под несущие стены. Для частного домостроения применяют ленточный тип, поскольку особо тяжелые сооружения на загородном участке сооружают редко.

У ленточной системы несколько разновидностей:

1. Высокое расположение. Ростверк поднимают выше грунта.
2. Наземное расположение. Подошва монолита опирается на почву.
3. Низкий. Заливку выполняют, погружая ростверк в выкопанную между опорами траншею.

Большинство хозяйственных построек возводят на свайных фундаментах с ленточным ростверком — это наиболее дешевый и простой в исполнении вариант сооружения.

Целесообразность использования

Залитый из бетона ростверк на сваях рекомендовано использовать, когда плотный шар грунта залегает глубоко. Также такой вариант предпочтителен для сложных грунтов:

• высокий подъем почвенных вод;
• всевозможные торфяники;
• слишком глинистая почва.

Основание на опорах — единственный вариант при наклонном или рельефном горизонте участка. Не нужно в такой ситуации выполнять выравнивание грунта, достаточно оголовки опор выставить по единому уровню. Лента образует сплошной фундамент под несущими и внутренними стенами.

Фундамент практичен для легких зданий:

• деревянных,
• каркасных,
• невысоких кирпичных либо блочных домов.

Если сооружение тяжелое, рекомендовано применять заглубленный ростверк, равномерно распределяющий вес здания  по всему своему периметру непосредственно на поверхность грунта. Свайные конструкции удобны при строительстве около иных объектов, поскольку не требуют переноса коммуникаций.

Преимущества и минусы

Несомненный плюс такого свайной системы — повышенная прочность. Смонтированное на таком фундаменте здание будет долгие годы стоять устойчиво.

Немало у конструкции и иных преимуществ:

1. Не много земляных работ.
2. Существенно снижен расход бетона в сравнении с традиционным фундаментом.
3. Столбы разрешено монтировать даже зимой.
4. Фундамент не проседает после морозного пучения либо подтопления.
5. Мизерный контакт основания с грунтом снижает потери тепла.
6. Устройство фундамента отнимает меньше времени.

Конструкции присущи и некоторые минусы:

• нельзя устраивать такое основание при горизонтальной подвижности почвы;
• невозможно соорудить цокольный этаж либо подвальное помещение, если не заполнить промежутки между сваями (забирка);
• не рекомендовано возводить на этом фундаменте громоздкие здания.

Армирование ростверка

Бетон является очень прочным материалом, но, как известно, он хорошо работает на сжатие, а при растяжении и изгибании лопается. Для устранения этого недостатка его армируют. Арматура, напротив, хорошо ведет себя при растяжении. Таким образом, эти два материала находясь вместе образуют прочную и надежную конструкцию.

Армирование ростверка состоит из нескольких этапов.

1.Сначала на низ опалубки укладывают бруски. Их толщина должна быть одинакова. Подойдут бруски толщиной 3-5 см. Ширина здесь не важна.

Для чего это необходимо?

По правилам, арматура должна находится не ближе 3 см от наружной бетонной поверхности, т.е. она должно быть полностью утоплена в бетон. Таким образом, бруски, в данной случает, уложены для удобства.

2.Укладка нижнего ряда продольной арматуры.

Для этого используют ребристую арматуру диаметром 10 мм или 12 мм, которую кладут на бруски. Как подсчитать их количество мы рассмотрим в примере чуть ниже.

3.На этом этапе нужно связать продольную арматуру между собой таким образом, чтобы расстояние между отдельными прутами было одинаково.

Для связки используют гладкие прутья толщиной 6-8 мм потому что они дешевле и никакой другой функции как придание геометрии каркасу не выполняют.

Таким образом, нижний ряд арматурного каркаса полностью собран и можно приступать к сборке верхнего ряда.

4.Сборка верхнего ряда. Мы рассмотрим один из способов, как можно собрать верхний ряд.

Как мы писали выше, вбитые в землю бруски были соединены сверху планкой. На эти планки, используя проволоку, подвешиваются арматурные прутья. Высота, на которой должна висеть арматура зависит от высоты ростверка. При этом не забывайте, что арматура в бетоне должна располагаться не ближе 3 см от края.

Таким образом, арматура располагается в подвешенном состоянии.

5.Теперь нужно связать прутки верхнего ряда между собой. Делается это таким же образом, как и нижний ряд.

6.Получилось два ряда: верхний и нижний. Их так же связывают между собой гладкими прутьями 6-8 мм.

7.В итоге должен получится армированный каркас прямоугольной формы. Так как верхние прутки были подвешены на проволоку и оба ряда были связаны между собой, то деревянные брусочки, которые закладывались на первом этапе можно убрать.

Получится что весь каркас весит на проволочках. На этом этап армирования можно считать законченным.

Расчет количества арматурных прутков

По общим правилам, площадь сечения продольной арматуры должна составлять не менее 0,1% от площади поперечного сечения ростверка.

В качестве примера возьмём ростверк сечением 40х40 см. Переведем сантиметры в миллиметры и подсчитаем площадь. Она составит 160000 мм2. Соответственно общая площадь сечения арматуры равна 160 мм2.

Нам так же известно, что подходящий диаметр прута 10 мм или 12 мм при этом их количество в верхнем и нижем рядах должно быть одинаково.

Площадь прутка круглой формы находим по всем известной формуле S=πd2/4. Где d – диаметр арматуры.

Получаем: S₁₀=78,5 мм2, S₁₂=113 мм2.

Поделив общую площадь сечения всех прутьев на площадь одного прута получим их необходимое количество.

Округлив полученные цифры получаем, что количество арматуры n₁₀=2 шт и n₁₂=1 шт.

По технологии, установка одного арматурного прута в ряду шириной более 15 см запрещена. Получается, что при таком ростверке, в ряду должно находится 2 прутка. Таким образом их общее количество должно составлять 4 штуки.

Применение буронабивной технологии в частном строительстве

Схема возведения основания по технологии ТИСЭ Технология возведения буронабивных конструкций проста и подходит для устройства фундамента своими руками. Строительная индустрия имеет в своем распоряжении разнообразные виды буров под скважины с различным сечением. Их применение помогает выполнить бурение скважин до нескольких метров глубиной.

Диаметры свай также могут быть разные: от 15 до 40 см. Так называемая технология ТИСЭ предполагает использование специального бура, при помощи которого можно бурить скважины 20 см в диаметре с расширением в основании (до 40 или 60 см). Таким образом, достигается увеличение площади опоры, не позволяющей пучению вытолкнуть сваю.

Существуют также специальные механизмы (ямобуры, мотобуры и прочие) которые могут существенно облегчить выполнение этапа установки опор.

Расчет буронабивного фундамента с ростверком

Прежде, чем начинать монтировать фундамент из буронабивных свай с ростверком, необходимо все очень тщательно просчитать. Только правильные параметры и цифры позволят добиться нужного результата и обеспечить прочность, надежность, длительный срок эксплуатации будущего здания.

Расчет буронабивных свай

В процессе расчета свай определяют такие величины: длина опор, диаметр, число и схема расположения. Диаметр обычно берут в диапазоне 15-40 сантиметров, оптимальным считается сечение в 20 сантиметров. Для более точных расчетов можно воспользоваться специальными таблицами с указанием диаметра опор и их несущей способности, актуальной для разных материалов.

Если есть значение несущей способности отдельной сваи, по формуле высчитывают расстояние между ними:

l = P/Q – тут:

• l – оптимальное расстояние между опорами
• Р – показатель несущей способности сваи
• Q – нагрузка на погонный метр основания (массу здания делят на длину самого ростверка)

Так, для дома весом 50 тонн, который строится на глинистой почве на опорах сечением 20 сантиметров, нужно 27 опор (50000 килограммов / 1884 килограмма = ). Также помнят о правиле: расстояние между сваями должно быть равно минимум трем их диаметрам. То есть, если берутся сваи сечением 20 сантиметров, расстояние между ними должно быть как минимум 60 сантиметров. Для плотного грунта цифру увеличивают на четверть.

Монтировать основание под дом нужно по предварительно составленной схеме, в основе которой лежит СНиП, требующий выполнения таких правил: сваи должны быть в углах здания, вдоль несущих стен и под входной группой.

Также желательно устанавливать опоры под тяжелыми элементами (печь, камин, котельная и т.д.). Глубина бурения зависит от того, на какой глубине обнаружены несущие грунты, от уровня промерзания почвы в регионе. Обычно бурят на глубину метра.

Расчет монолитного ростверка

Когда создается буронабивной фундамент с ростверком, технология предполагает точный просчет самого монолитного каркаса: его высоты и ширины. Чтобы получить значение ширины, используют формулу:

В = М/L*R – тут:

• В – ширина ленты
• М – вес здания
• L – показатель длины ростверка
• R – точное значение несущей способности верхнего слоя почвы

Формулу используют и для мелкозаглубленного основания, и для ростверка нулевой высоты. Висячий ростверк считают по другой технологии, достаточно сложной – в таком случае расчеты лучше предоставить выполнить профессионалам.

Ширина ростверка обычно равняется 35-50 сантиметрам. Для коттеджа средней величины вполне будет достаточно ширины в 40 сантиметров и высоты в 30-50 сантиметров, что зависит от предполагаемого заглубления.

Расчет армирования

Когда создается фундамент, буронабивные сваи с ростверком обязательно должен объединять армированный каркас. Армируют рифлеными стальными прутами диаметром 10-12 миллиметров, вяжут гладкой вязальной проволокой сечением от 6 миллиметров.

Положение СНиП диктуют такие правила:

• Число прутьев в продольном поясе – минимум 4 с расстоянием до 10 сантиметров
• Шаг между поперечными перемычками в продольном поясе – до 30 сантиметров, между соединяющими вертикальными – до 40 сантиметров
• Толщина защитного слоя бетона – минимум 5 сантиметров со всех сторон, чтобы избежать коррозии металла.

Чтобы понять, как рассчитывать количество арматуры, можно взять простой пример. Так, если создается монолитный ростверк периметром 9х7 метров, а условные габариты обвязки составляют 40х40 сантиметров, для армирования используются два продольных пояса с тремя стержнями диаметром 14 миллиметров каждый. Значение шага между прутьями равно 10 сантиметрам, пояса объединяют перемычки из прутьев диаметром 11 миллиметров с шагом в 20 сантиметров.

Выполнение расчета:

• Определение общей длины стержней в верхнем продольном поясе: 9+9+7+7 = 32 метра (периметр ростверка), 32х3 = 96 (длина трех прутьев) 96 х 2 = 192 (длина, нужная для двух поясов).
• Перемычки используются длиной 30 сантиметров, располагаются на расстоянии в 20 сантиметров. Для обоих поясов ростверка нужно: 2х(32/0.2) = 320 штук по 30 сантиметров = 96 метров.
• Длина вертикальных перемычек, объединяющих оба каркаса. Длина их такая же, 30 сантиметров, для квадратного ростверка = 96 метров.

Получается, что в данном случае нужно закупать 192 метра арматуры сечением 14 миллиметров и 96 + 96 = 192 метра сечением 11 миллиметров для перемычек.

Вязальную проволоку рассчитывают так: на одно соединение тратится 40 сантиметров материала. Количество соединений равно: 4х(32/0.2) = 640 штук по 40 сантиметров = 256 метров.
